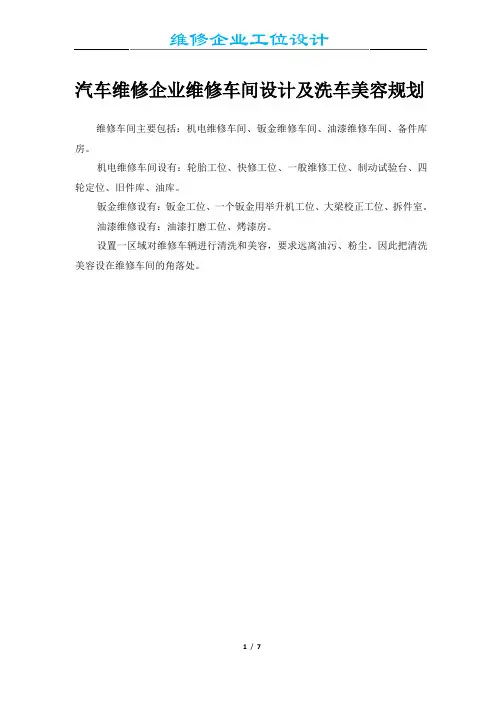

汽车维修企业维修车间设计及洗车美容规划
维修车间主要包括：机电维修车间、飯金维修车间、油漆维修车间、备件库房。
机电维修车间设有：轮胎工位、快修工位、一般维修工位、制动试验台、四轮定位、旧件库、油库。
飯金维修设有：飯金工位、一个飯金用举升机工位、大梁校正工位、拆件室油漆维修设有：油漆打磨工位、烤漆房。
设置一区域对维修车辆进行清洗和美容，要求远离油污、粉尘。
因此把清洗美容设在维修车间的角落处。
车间维修机电区
维修机电区要求能达到以下功能和服务要求。
如表1-1所示
设维修企业至少需要的举升机设备为：J
J 8.6
最终我们确定需要的举升机设备为：J 9台
钣金工位、漆工打磨工位
由前面统计得知：每天有6位客户来店是属于保险事故。
保险事故的维修包括机电维修、钣金维修、油漆维修。
钣金维修包括大小擦挂车身的变形修复、车架的修复、各梁柱的修复及保险杠、叶子板、各大小灯更换及修复。
成熟的维修企业一般会有（10-15）台的大小事故车在店等待维修。
钣金维修和油漆维修有很大的联动性，故工位的设置也要考虑这一特性。
就调查多家4S的设计情况得知：
钣金工位数+油漆打磨工位数机电维修工位数
所以规划如下：钣金工位5个，油漆打磨工位4个。
烤房一般维修企业设计2个。
车间内部设计及尺寸规划
靠近维修间入口边设立一间车间技术专家和质检的工作场所。
由他们根据车间工作情况安排维修工作，处理各种维修单据，分配工作任务。
设计尺寸为：7m x 2.6m。
轮胎区：汽车在路上行驶，最易耗损的是轮胎，更换轮胎和修补轮胎需要场
地，用来安放扒胎机，和车轮动平衡仪器等。
尺寸：7m x 4.4m。
快修工位：它采用地式的举升机装置。
维修项目，有很多是简单的，快捷的，据统计很多维修企业都设立了快修工位，故本维修企业也设立。
接着是一般维修工位，最后是油品库和旧件库。
汽车维修中会产生很多旧件，所以车间要设立旧件库。
汽车维修、检测中需要用到各种油，所以要设立油品库。
油品库要远离易燃、易产生火花，高温的地方，故要远离钣金区和油漆烤房区，避免危险。
油品库和旧件库应该设计在车辆和外来人员出入经过少的地方。
工位的尺寸是根据国际现行汽车尺寸和举升机装置来设计的。
国际通行标准汽车分为：AO,A,B,C,D,E级轿车。
如表4-8所示。
轿车的宽度为：1.5-2m。
本维修企业维修车间举升机设备参数及图形：
国内普及的：电动解锁落地式双柱举升机如图1-1
2000
图1-2剪式举升机
大剪式：四轮定位大剪举升机 如图1-3
四缸薄型剪式举升机，如图1-2
图1-1落地式双柱举升机
图1-3定位举升机
综合各种因素：车间维修工位取值7m x 4m。
由前文知，维修车间的进深为35m，把油品库和旧件库视为一个维修工位，
(35-( 4.4+2.6)) /4=7 个位置。
那么可以在这一排设立2个快修工位和4个一般维修工位，再加一个油品库和旧件库。
中间设立一条宽6m的道，其为双车道，有利于车辆的出入，方便工程车的把事故车运进维修车间，方便货车下载备件或是装运旧件。
为了方便车间清洁和排污、排水。
设立了2条排污渠。
备件库房也是要遵循远离，危险，方便生产的要求，设立在旧件库的对面。
四轮定位和制动试验的仪器要大些，故需把这两种维修项目的工位设计较宽。
通过调查统计，取5m宽比较合适。
维修间入口，设立车间二楼梯步到取3m。
由前文知，共有9台举升机设备，用去了6台，剩下3台，车间进深还剩35-3 x 4-2x 5-3=10,所以还剩10m长度设计备件库房。
据统计，各个维修企业的备件库房占地面积在130平方米左右，一个建两层。
故备件库房需要130/10=13m。
在备件库房的后面我们设立为油漆区；包括打磨工位和烤漆房，打磨工位其尺寸和维修工位一样大小，烤房大小为 6.6m x 7m。
油漆区前部为钣金区，有钣金工位和大梁校正。
油漆和钣金中间设立调漆房和空压机房。
在钣金维修间入口有设立宽3米长7米的男女卫生间,
紧挨着设立钣金维修工位，钣金工位和打磨工位间设立钣金拆件室，尺寸就按工
位尺寸进行设计。
在钣金和油漆维修车间，也设立一条道，这条道宽为 5.76m。
也设立有两条水沟，方便排水、清洁和排污。
如此设计后，剩余的空间设立总成维修、资料工具室、员工休息室。
电路、气路布置
1、气路压缩空气站，要求出气量1 立方米/ 分钟以上主管道要求1 寸以上，分管道通过三通阀向上分流引出。
气路管路沿着墙壁布置，可以布置在高度不超过
1m 的下方或在靠近车间顶板的位置。
在每个工位至少要留出两个接口，每个接口安装有开关，安装1〜2母快速接头，或者在每个工位留两个抽拉式的压缩空气管
在每个工位出气口前安装油水分离器。
2、电路配备三相电压，在校正工位附近设置配电箱，不小于60A 电流。
每个
工位
设置 2 个三孔的插座，接地良好。
汽车维修企业维修车间光带图阐述
维修车间光带的使用，可以最大限度的节约能源，同时可以增加透光度，从 而使维修车间在感官上更加光亮宽敞。
此区域至少设置
4条光带，可以根据造价
适当增加。
设计如图7-4。
b 」
UTI 4
3
z
1
I
则04 TWO 1 [
no* TOM
、 WO* 1uw
.:
L
4
3 I — , SS-
2。
