剖分式滑动轴承的装配轴瓦装配

轴承的装配一滑动轴承的装配1、滑动轴承的材料滑动轴承的轴承衬与轴颈直接接触，为了保证滑动轴承的良好工作性能，除必须具有适当的润滑措施外，轴承的材料性能还应满足以下一些要求：（1）要有足够的强度和塑性，使轴承衬既能承受一定的工作压力，又使它与轴颈之间的压力分布均匀；（2）有良好的跑合性、减磨性和耐磨性，从而来延长轴承衬的使用寿命；（3）润滑及散热性能好；有良好的工艺技能。

2、滑动轴承的特点及种类2.1结构简单、拆洗方便、价格低廉；2.2承受载荷的面积大、轴颈与轴瓦之间能存在一层油膜，故可承受较大的冲击载荷和振动载荷；2.3在转速极高的时候容易形成完全液体摩擦，所以可用于高转速场合；2.4滑动轴承可做成对开式，因而装配时不象滚动轴承那样必须由轴的一端装入，可用于滚动轴承因结构限制无法应用的场合。

工厂中常用的滑动轴承有整体式、对开式、油环润滑式和推力瓦式四种。

3、轴承衬材料的种类及用途3.1灰铸铁它适用于低速、轻载和无冲击载荷的情况下，常用的材料是HT15-33、HT20-403.2铜基轴承合金它的主要成分是铜，常用的有磷锡青铜（ZQSn10-1）和铝青铜（ZQAC9-4）。

磷锡青铜是一种很好的减磨材料，机械强度也较高，适用于中速、重载、高温及有冲击载荷的条件下工作。

铝青铜有良好的抗胶合性、减磨性和耐蚀性，更适合在蒸汽和海水条件下工作。

3.3含油轴承它是采用青铜、铸铁粉末，加以适量的石墨粉压制成型后，经高温烧结而成的多孔性材料，然后再把它在120℃的润滑油内浸透，取出后冷至常温，油就会储存在轴承孔隙中。

当轴颈在轴承中旋转时，产生轴吸作用和摩擦热，油膨胀而挤入摩擦表面进行润滑；轴停止运转后，油也因冷却而渗入轴承孔隙中。

含油轴承价格低廉，还能节约有色金属，但是性能脆，不宜承受冲击载荷，常用于低速或中速、轻载、不便润滑的场合。

如另加润滑措施，也可代替铜轴衬在重载和高速下工作。

3.4尼龙轴承常用的有尼龙6、尼龙66和尼龙100。

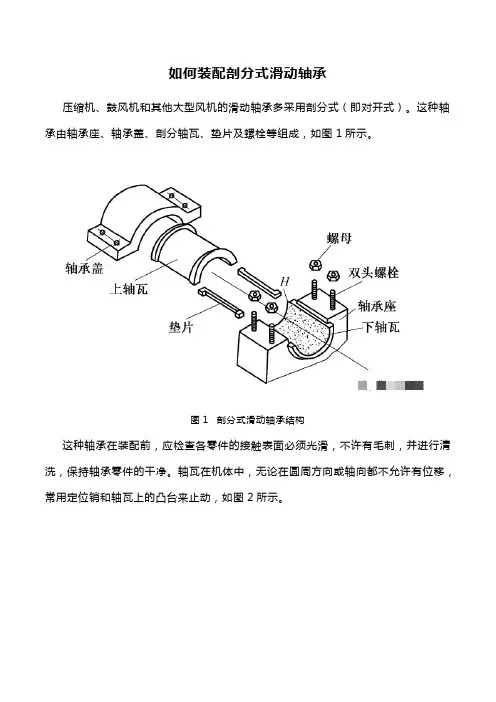

如何装配剖分式滑动轴承压缩机、鼓风机和其他大型风机的滑动轴承多采用剖分式（即对开式）。

这种轴承由轴承座、轴承盖、剖分轴瓦、垫片及螺栓等组成，如图1所示。

图1 剖分式滑动轴承结构这种轴承在装配前，应检查各零件的接触表面必须光滑，不许有毛刺，并进行清洗，保持轴承零件的干净。

轴瓦在机体中，无论在圆周方向或轴向都不允许有位移，常用定位销和轴瓦上的凸台来止动，如图2所示。

图2 轴瓦的定位一般剖分式滑动轴承的装配工艺基本方法如下：（1）轴瓦与轴承座、盖的装配上下轴瓦与轴承座、盖装配时，应使轴瓦背与轴承座孔接触良好。

对开式滑动轴承的轴瓦有薄壁瓦和厚壁瓦两种结构，其安装方法各不相同。

薄壁瓦一般用低碳钢制成，其厚度t≤0.05d（d为轴瓦内径），内表面浇注巴氏合金或其他耐磨合金，合金层的厚度为0.3~1.0mm。

薄壁瓦的厚度与其他尺寸均有较高的精度要求。

当拧紧瓦盖螺栓时，两瓦口相挤压产生弹性变形，使薄壁瓦背与轴承座间均匀地紧密接触，并且有过盈，不使轴瓦在轴承座内发生转动或相对运动，但过盈值不可过大。

瓦背与轴承座应紧密地均匀配合，用着色检查，内径小于180mm的，其接触面积不少于85%，内径大于或等于180mm的，其接触面积不少于70%。

对薄壁瓦可以刮修，需进行选配，如图3所示。

为了达到配合的坚固性，轴瓦的剖分面应比轴承体的剖分面高出一些，其高出值为∆h=πδ/4（δ为轴瓦与机体孔的配合过盈），一般∆h=0.05~0.1mm（有的资料推荐用∆h=0.03~0.27mm）。

轴瓦装入时，在对合面上垫上木板，用手锤轻轻敲入，避免将对合面敲坏。

装配后，在中分面处用0.2mm塞尺检查，不得塞入。

图3 薄壁瓦装配a）轴瓦过大b）轴瓦适合厚壁瓦一般系用低碳钢、铸铁或青铜等材料制成，厚度一般大于4mm，内表面浇注巴氏合金或其他耐磨合金，其厚度一般为0.2~3mm。

厚壁瓦安装时，其外径与轴承体的配合应恰当，故在安装前应进行一次检查，如发现轴瓦过大时，应进行修刮，过小时一般就要调换新瓦。

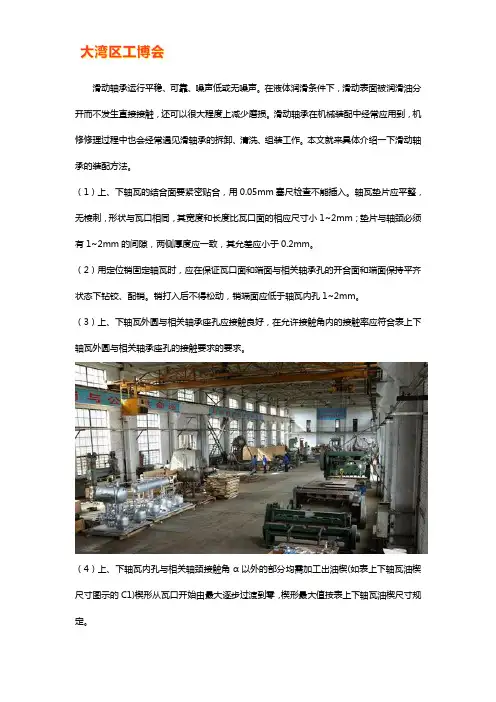

滑动轴承运行平稳、可靠、噪声低或无噪声。

在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以很大程度上减少磨损。

滑动轴承在机械装配中经常应用到，机修修理过程中也会经常遇见滑轴承的拆卸、清洗、组装工作。

本文就来具体介绍一下滑动轴承的装配方法。

（1）上、下轴瓦的结合面要紧密贴合，用0.05mm塞尺检查不能插入。

轴瓦垫片应平整，无棱刺，形状与瓦口相同，其宽度和长度比瓦口面的相应尺寸小1~2mm；垫片与轴颈必须有1~2mm的间隙，两侧厚度应一致，其允差应小于0.2mm。

（2）用定位销固定轴瓦时，应在保证瓦口面和端面与相关轴承孔的开合面和端面保持平齐状态下钻铰、配销。

销打入后不得松动，销端面应低于轴瓦内孔1~2mm。

（3）上、下轴瓦外圆与相关轴承座孔应接触良好，在允许接触角内的接触率应符合表上下轴瓦外圆与相关轴承座孔的接触要求的要求。

（4）上、下轴瓦内孔与相关轴颈接触角α以外的部分均需加工出油楔(如表上下轴瓦油楔尺寸图示的C1)楔形从瓦口开始由最大逐步过渡到零，楔形最大值按表上下轴瓦油楔尺寸规定。

（5）轴瓦内孔刮研后，应与相关轴颈接触良好，在接触角范围内的接触斑点按表上下轴瓦内孔与相关轴颈的接触要求规定。

合金轴承衬的刮研接触要求也按表上下轴瓦内孔与相关轴颈的接触要求规定，但刮削量不得大于合金轴承衬壁厚的1/30。

（6）球面轴承的轴承体与球面座应均匀接触，用涂色法检查，其接触率不应小于70%。

（7）整体轴套的装配，可根据过盈的大小采用压装或冷装。

（8）轴套装入机件后，轴套内径与轴配合应符合设计要求，必要时可以适当地修刮来保证。

两件结合面经着色研合，接触痕迹应均匀分布，其未接触部分按限定区域内不得超过表均匀接触限定值中限定的方块值。

(四)轴瓦的装配
机电设备维修
• 上下两轴瓦扣合，其接触面应严密，轴瓦与轴承座的配合应适当， 一般采用较小的过盈配合，过盈量为0.01～0.05mm。轴瓦的直径不 得过大，否则轴瓦与轴承座间就会出现“加帮”现象，
• 轴瓦的直径也不得过小，否则在设备运转时，轴瓦在轴承座内会产 生颤动
机电设备维修
• 用涂色法检查轴颈与轴瓦的接触，应注意将轴上的所有 零件都装上。首先在轴颈上涂一层红铅油，然后使轴在 轴瓦内正、反方向各转二周，在轴瓦面较高的地方则会 呈现出色斑，用刮刀刮去色斑。
１）滑动轴承在装配前，应去掉零件的毛刺、锐边， 接触表面必须光滑清洁。
２）装配轴承座时，应将轴承或轴瓦装在轴承座上 并按轴瓦或轴套中心位置校正。轴承座底面与机体的 接触面应均匀紧密地接触，固定连接应可靠，设备运 转时，不得有任何松动移位现象。
３）轴转动时，不允许轴瓦或轴套有任何转动。
４）在调整轴瓦间隙时，应保证轴承工作表面有良 好的接触精度和合理的间隙。轴承与轴的配合表面接 触情况可用涂色法进行检查，研点数应符维修
• 1．间隙的作用及确定
• 轴颈与轴瓦的配合间隙有两种，一种是径向间隙， 一种是轴向间隙。径向间隙包括顶间隙和侧间隙
机电设备维修
• 顶间隙的主要作用是保持液体摩擦，以利形成油膜。 • 侧间隙的主要作用是为了积聚和冷却润滑油。在侧间隙处开油沟或
冷却带，可增加油的冷却效果，并保证连续地将润滑油吸到轴承的 受载部分，但油沟不可开通，否则运转时将会漏油。 • 轴向间隙的作用是轴在温度变化时有自由伸长的余地。
机电设备维修
• 对于采用润滑油润滑的轴承，顶间隙为轴颈直径的0.10％～0.15％； 对于采用润滑脂润滑的轴承，顶间隙为轴颈直径的0.15％～ 0.20％

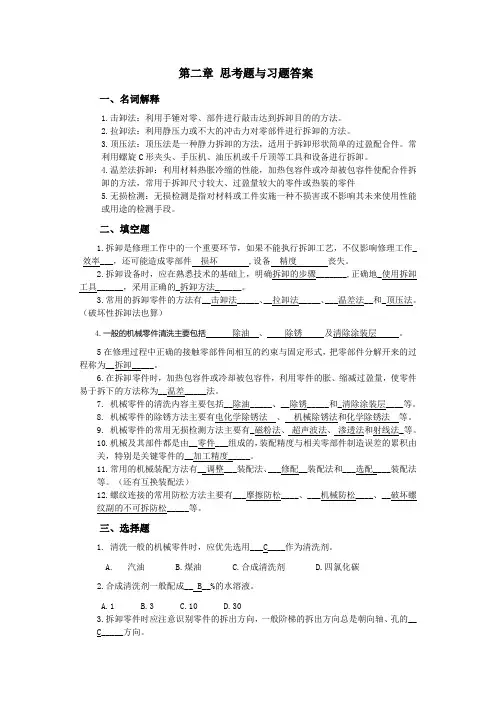

第二章思考题与习题答案一、名词解释1.击卸法：利用手锤对零、部件进行敲击达到拆卸目的的方法。

2.拉卸法：利用静压力或不大的冲击力对零部件进行拆卸的方法。

3.顶压法：顶压法是一种静力拆卸的方法，适用于拆卸形状简单的过盈配合件。

常利用螺旋C形夹头、手压机、油压机或千斤顶等工具和设备进行拆卸。

4.温差法拆卸：利用材料热胀冷缩的性能，加热包容件或冷却被包容件使配合件拆卸的方法，常用于拆卸尺寸较大、过盈量较大的零件或热装的零件5.无损检测：无损检测是指对材料或工件实施一种不损害或不影响其未来使用性能或用途的检测手段。

二、填空题1.拆卸是修理工作中的一个重要环节，如果不能执行拆卸工艺，不仅影响修理工作_效率___，还可能造成零部件损坏,设备精度丧失。

2.拆卸设备时，应在熟悉技术的基础上，明确拆卸的步骤_______,正确地_使用拆卸工具______，采用正确的_拆卸方法______。

3.常用的拆卸零件的方法有__击卸法_____、__拉卸法_____、___温差法__和_顶压法。

（破坏性拆卸法也算）4.一般的机械零件清洗主要包括除油、除锈及清除涂装层。

5在修理过程中正确的接触零部件间相互的约束与固定形式，把零部件分解开来的过程称为__拆卸_____。

6.在拆卸零件时，加热包容件或冷却被包容件，利用零件的胀、缩减过盈量，使零件易于拆下的方法称为__温差_____法。

7.机械零件的清洗内容主要包括__除油_____、__除锈_____和_清除涂装层____等。

8.机械零件的除锈方法主要有电化学除锈法、机械除锈法和化学除锈法等。

9.机械零件的常用无损检测方法主要有_磁粉法、超声波法、渗透法和射线法_等。

10.机械及其部件都是由__零件___组成的，装配精度与相关零部件制造误差的累积由关，特别是关键零件的__加工精度_____。

11.常用的机械装配方法有__调整___装配法、___修配__装配法和___选配____装配法等。

钳工答案1. 整体式滑动轴承就是将一个______________ 压入轴承座内，并用_______________固定而制成。

2. 整体式滑动轴承就是将一个______________ 压入轴承座内，并用_______________固定而制成。

3. 轴承是用来支承_____的部件,有时也用来支承轴上的_______。

4. 滚动轴承一般由外圈、内圈、_______和_______组成。

5. 剖分式滑动轴承装配工艺要点是轴瓦与_______的装配和轴瓦孔______ 。

6. 滚动轴承是标准部件，内圈与轴配合为_______制，外圈与轴承座孔配合为_____制.7. 滚动轴承的外径为_____轴,公差带的大小与一般零件公差带大小______。

8. 滚动轴承内孔为_____孔,公差带在零线的______方。

9. 推力轴承有_____和_____之分，装配时要注意区分。

10. 推力轴承装配，一定要使紧环靠在____的平面上,松环靠在_____的平面上。

11. 轴承的轴向固定方式，有_____方式和_____方式。

12. 调整滚动轴承游隙的方法有______法和_____法两种。

13. C630型车床主轴前后轴承的调整顺序是，先调整_______，再调整______。

14. 用水平仪检验车床导轨的倾斜方向，气泡移动方向和水平仪一致为"+"，表示导轨____ A向上倾斜B向下倾斜C水平D无法判断15. 方尺和直角尺用来检查机床部件的_______。

16. 平尺主要用来作导轨的______和测量的。

17. 检验棒主要用来检查机床主轴及套筒类零部件的______、__________相互间的同轴度平行度等。

18. 水平仪的常用的读数方法有______读数法和_______读数法。

19. 床鞍部件是保证_______直线移动的关键。

20. 床鞍部件是保证刀架______运动的关键。

21. 卧式车床工作精度检验包括______________试验、______________试验、______________试验。

装配钳工(中级)题库与参考答案一、单选题（共68题，每题1分，共68分）1.具有互换性的零件应是（）。

A、相同规格的零件B、不同规格的零件C、形状和尺寸完全相同的零件D、相互配合的零件正确答案：A2.国标中规定齿轮及齿轮副的精度等级有13个，其中（）属于中等精度等级。

A、6～8级B、0级C、3～5级D、9～12级正确答案：A3.天然橡胶不具有（）的特性。

A、抗撕B、加工性能良好C、耐磨D、耐高温正确答案：D4.剖分式滑动轴承装配时，上、下轴瓦与轴承座、盖应接触良好，同时轴瓦的台肩应靠紧轴承座（）。

A、左端面B、底面C、两端面D、右端面正确答案：C5.按齿轮形状不同可将齿轮传动分为圆柱齿轮传动和（）传动两类。

A、直齿轮B、齿轮齿条C、斜齿轮D、圆锥齿轮正确答案：D6.在装配成组螺钉、螺栓、螺母时，下列说法不正确的是（）。

A、拧紧方形分布的螺母时必须对称进行B、装配前，要将螺钉、螺母、零件表面擦净C、装配拧紧顺序要做到分次、对称、逐步拧紧D、从一边开始，对称地依次拧紧正确答案：D7.确定装配工序与装配工步的依据是（）。

A、是否改变工作方法B、是否为利用同一设备完成的装配工作C、是否在同一地点完成的装配工作D、是否为一个或一组工人完成的装配工作正确答案：A8.根据用途不同，游标量具分为游标卡尺、游标深度尺和（）。

A、正弦规B、游标高度尺C、万能角度尺D、千分尺正确答案：B9.车床精度检验时，当Da≤800mm，检验主轴锥孔轴线的径向跳动（距主轴端面L处、300mm测量长度上）允差值为（）。

A、0.01mmB、0.02mmC、0.03mmD、0.04mm正确答案：B10.根据碳存在的形式不同，铸铁可以分为（）、灰口铸铁和麻口铸铁。

A、白口铸铁B、蠕墨铸铁C、可锻铸铁D、球墨铸铁正确答案：A11.（）用来加工工件端面。

A、端面车刀B、切断车刀C、外圆车刀D、成型车刀正确答案：A12.带传动机构中的轴颈弯曲，可用（）和百分表在轴的外圆柱面上检查摆动情况，根据弯曲程度进行修复。

(2)单个角接触球轴承预紧如图8— 12。所示，轴承内圈固定不动，调整螺 母4改变圆柱弹簧3的轴向弹力大小来达 到轴承预紧。如图8—12b所示为轴承内 圈固定不动，在轴承外圈1的右端面安装 圆形弹簧片对轴承进行预紧。
图8—12 单个角接触轴承预紧 a)可调式圆柱压缩弹簧预紧装置1一轴承外圈 2一 预紧环 3一圆柱弹簧4一螺母5一轴 b)固定圆形片式 弹簧预紧装置l一轴承外圈 2一圆形弹簧片 3一轴 图8—13 内圈为圆锥孔轴承的预紧 l一螺母 2一隔套 3一轴承内圈
图8---6 液压套合法装配轴承
图8—7 推力球轴承的装配 l、5一紧圈 2、4一松圈 3一箱体 6一螺母
(3)推力球轴承的装配推力球轴承有松圈和紧圈之 分，装配时应使紧圈靠在转动零件的端面上，松圈靠 在静止零件的端面上(图8—7)，否则会使滚动体丧失作 用，同时会加速配合零件间的磨损。
三、滚动轴承的调整与预紧
图8一16 整体式滑动轴承 l一轴承座2一润滑孔3一轴套4一紧固螺钉

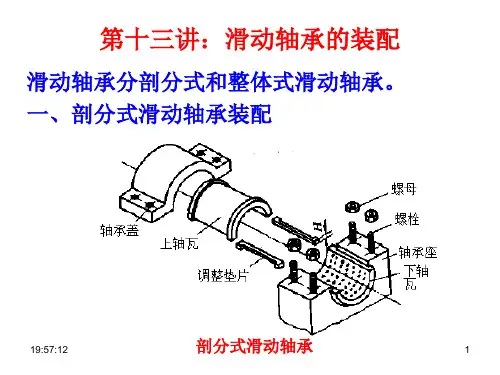

图8—17 剖分式滑动轴承
3)锥形表面滑动 轴承如图8一14所示， 有内锥外柱式和内柱 外锥式两种。 4)多瓦式自动调 位轴承 如图8—18 所示，其结构有三瓦 式、五瓦式两种，而 轴瓦又分长轴瓦和短 轴瓦两种。
图8一18多瓦式自动调位轴承 a)五瓦式b)三瓦式
(3)内圈为圆锥孔轴承的预紧 如图8—13所示，拧紧螺母 l可以使锥形孔内圈往轴颈大端移动，使内圈直径增大形成 预负荷来实现预紧。
四、滚动轴承的修理
滚动轴承在长期使用中会出现磨损或损坏，发 现故障后应及时调整或修理，否则轴承将会很快地 损坏。滚动轴承损坏的形式有工作游隙增大，工作 表面产生麻点、凹坑和裂纹等。 对于轻度磨损的轴承可通过清洗轴承、轴承壳 体，重新更换润滑油和精确调整间隙的方法来恢复 轴承的工作精度和工作效率。 对于磨损严重的轴承，一般采取更换处理。

5、对转速高、直径大的齿轮，装配 前要进行平衡试验，以免工作时产 生较大的振动。
（二）圆柱齿轮传动机构的装配质 量检查
齿轮传动机构的装配方法与齿轮箱体 的结构特点有关 。
工艺过程：
1）将齿轮安装到轴上 2）将齿轮组件装入箱体内 3）齿轮装配质量的检查
（二）圆柱齿轮传动机构的装配质 量检查
1、齿轮接触精度的检查
1、轴瓦的清洗和检查
1）核对型号 2）清洗 3）检查
用铜锤敲击轴瓦表面听声音检查裂纹、 孔洞和砂眼等
2、轴承座的固定 保证同一轴上的轴承座中心线应在同一
轴线上。
拉线法和涂色法检查。
3、轴瓦的刮研与装配
3、轴瓦的刮研与装配
3、轴瓦的刮研与装配
1）瓦背的刮研：
（1）要求：
瓦背与轴承座内孔应有良好的接触，配合 紧密。（上瓦：50%以上；下瓦：60%以上）
游动端应不小于轴受热膨胀时的伸长量。
4、间隙的检测与调整
4、间隙的检测与调整
4、间隙的检测与调整
2）间隙的测量与调整
径向间隙：压铅丝或塞尺 轴向间隙：塞尺或百分表 调整：刮研或调整垫片
（二）整体式滑动轴承的装配与质 量检查
1、整体式滑动轴承的特点： 结构简单、成本低，磨损后间隙无法
调整，拆卸不方便。适用于低速、轻载机 械。
二、齿轮传动机构的安装质量 检查与调整
（一）齿轮传动机构装配的技术 要求
1、保证齿轮与轴的同轴度，齿轮的 径向圆跳动和轴向窜动量要求。

2、保证相互啮合的齿轮之间有准确 的中心距和适当的齿侧间隙。
3、保证齿轮啮合时有一定的接 触斑点和正确的接触位置。
4、保证滑移齿轮在轴上滑移时具有 一定的灵活性和准确的定位位置。

12:13:35 20
12:13:35
21
（2）塞尺测量法 对于轴颈尺寸较大的轴承间隙，可以用塞尺 塞入间隙测量。 对于承受轴向载荷的轴承，轴向间隙测量时， 可用撬杆等把轴推到轴承一端的极限位置， 再用塞尺或百分表测量。如果间隙不合格 则可以修刮轴瓦端面或调整止推螺钉。
12:13:35
16
二、整体式滑动轴承装配 整体式滑动轴承由整体式轴承座和圆形轴瓦 组成，优点是结构简单，成本低。缺点是 轴套磨损后不能调整间隙，装拆不方便。 主要适合低速、轻载和装拆场所允许的机械。 整体式滑动轴承的装配也包括轴套和轴承孔 的清洗检查、轴套安装等。
12:13:35
ห้องสมุดไป่ตู้
13
12:13:35
14
顶间隙按照下式计算： S1=b1-（a1+a2）/2 S2=b2-(a3+a4)/2 S1、s2：轴瓦两端的顶间隙； b1、b2：轴颈上各段铅丝压扁后的厚度， mm； a1、a2、a3、a4：轴瓦剖分面上各段铅丝压 扁后的厚度，mm。
12:13:35 15
12:13:35
11
侧间隙应两侧相等，单侧间隙为顶间隙的 1/2~2/3。 轴向间隙如图3-22所示，固定端轴向间隙不 得大于0.2mm，自由端轴向间隙应保证轴 自由伸长。 5.2 间隙测量和调整 轴承的径向间隙一般采用压铅丝法或塞尺法。
12:13:35 12
（1）压铅丝法
用压铅法检测轴承间隙较用塞尺检测准确，但较费 事。检测所用的铅丝应当柔软，直径不宜太大或 太小，最理想的直径为间隙的1.5~3倍。 检测时， 先把轴承盖打开，选用适当直径的铅丝，将其截 成10~40毫米长的小段，放在轴颈上及上下轴承 分界面处，盖上轴承盖，拧紧固定螺栓，然后再 拧松螺栓，取下轴承盖，用千分尺检测压扁的铅 丝厚度，求出轴承顶间隙的平均值。 若顶隙太小， 可在轴瓦剖分面上加垫。若太大，则减垫、刮研。

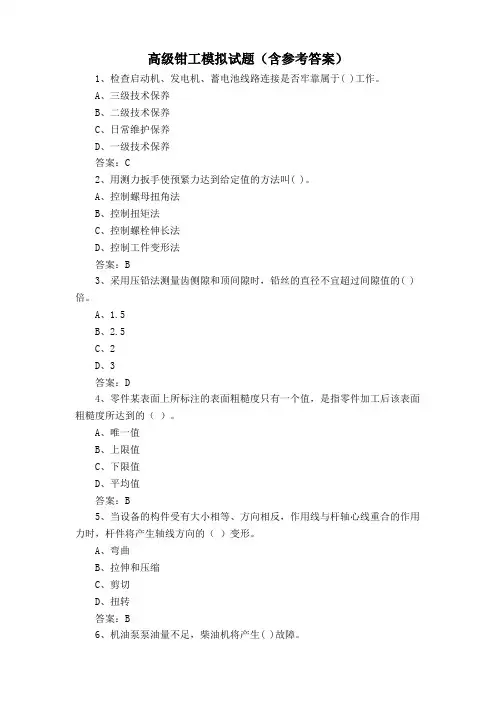

高级钳工模拟试题（含参考答案）1、检查启动机、发电机、蓄电池线路连接是否牢靠属于( )工作。

A、三级技术保养B、二级技术保养C、日常维护保养D、一级技术保养答案：C2、用测力扳手使预紧力达到给定值的方法叫( )。

A、控制螺母扭角法B、控制扭矩法C、控制螺栓伸长法D、控制工件变形法答案：B3、采用压铅法测量齿侧隙和顶间隙时，铅丝的直径不宜超过间隙值的( )倍。

A、1.5B、2.5C、2D、3答案：D4、零件某表面上所标注的表面粗糙度只有一个值，是指零件加工后该表面粗糙度所达到的（）。

A、唯一值B、上限值C、下限值D、平均值答案：B5、当设备的构件受有大小相等、方向相反，作用线与杆轴心线重合的作用力时，杆件将产生轴线方向的（）变形。

A、弯曲B、拉伸和压缩C、剪切D、扭转答案：B6、机油泵泵油量不足，柴油机将产生( )故障。

A、运转不均匀B、机油压力低C、机油压力高D、机油温度过低答案：B7、升降类机械设备主要由钢结构部分、( )、传动系统、控制系统、安全防护装置六大部分组成。

A、液压系统B、载车板部分C、电气系统D、升降系统答案：B8、据估计，世界上在工业方面约有（）的能量消耗于摩擦过程中。

A、30%B、10%C、40%D、20%答案：A9、离心泵的密封填料一般采用( )。

A、机械密封B、“O”形圈C、盘根D、双唇密封圈答案：C10、大型弹簧主要用( )经热卷成型后,再经淬火回火处理制成。

A、中碳钢B、高碳钢C、热轧弹簧钢D、低碳钢答案：C11、液压传动系统传递动力的介质是（）。

A、动力元件B、油管C、执行元件D、液压油12、截止阀允许介质( )流动,安装时( )方向性。

A、单向、无B、单向、无C、双向、有D、单向、有答案：D13、灰口铸铁的小砂眼、小裂缝适宜用( )焊条。

A、铁镍B、铸铁C、低碳钢D、铜镍答案：B14、对于高速、精密和重载的摩擦副, 最好采用( )。

A、滴油润滑B、飞溅润滑C、油环润滑D、压力循环润滑答案：D15、伸长率越大，材料的（）越大。

⑤装配滚动轴承时,必须严格防止污物进入 轴承内.
〔2装配方法
装配轴承时,最基本要求是要使加的轴向力, 直接作用在所装轴承的套圈的端面上〔装 在轴上时,使加的轴向力要直接作用在内圈 上,装在孔上时使加的作用力要直接作用在 外圈上.尽量不影响滚动体.装配的方法有锤 击法、压力机装配法、热装法、冷冻装配 法等.
②轴瓦安装在轴承体中,无论径向或轴向都 不允许有位移,通常用轴瓦两端的台阶来止 动定位或定位销定位.
③轴瓦的配刮
对开式轴瓦一般都用与其相配的轴研点,一 般都是先刮下轴瓦,然后再刮上轴瓦,为了提 高效率在刮下轴瓦时可不装上轴承瓦及盖, 当下轴瓦的接触点基本符合要求时,再将上 轴瓦及上盖压紧,并在刮研上轴瓦时,进一步 修正下轴瓦的接触点.配刮时轴的松紧程度 可随刮削次数的增加,通过改变垫片厚度调 整.当轴承盖紧固后,轴能轻松地转动而无明 显间隙,接触点符合要求即配刮完成.
轴承和轴的装配技术方法
1、滑动轴承的装配
滑动轴承是一种滑动摩擦性质的轴承,特点 是工作平稳、可靠噪声小、能承受重载荷 和较大的冲击载荷,根据结构形式不同可分 为整体式、剖分式和瓦块式等.
〔1整体式滑动轴承的装配
整体式滑动轴承俗称轴套,也是滑动轴承中 最简单的一种形式,主要采用压入和锤击的 方法来装配,特殊场合采用热装法,多数轴套 是用铜或铸铁制成,装配时应细心,可用木锤 或锤子垫木块击打的方法装配,过盈尺寸公 差较大时则用压力机压入.无论敲入或压入 都必须防止倾斜,装配后,油槽和油孔应处在 所要求的位置.
③热装法
热装法是将轴承放在油中加热到80℃-100℃, 使轴承内孔胀大后套装到轴上,可防止轴和 轴承免受损伤.对于带防尘盖和密封圈,内部 已充满润滑脂的轴承不适用热装法.
〔3圆锥滚子轴承间隙是装配后调整的,主要 方法有用垫片调整、用螺钉调整、用螺母 调整等.

装配钳工中级模拟考试题（附答案）1、松键连接时，用键的（）与轴槽试配，应能使键较紧的嵌入轴槽中。

A、中部B、头部C、尾部D、全部答案：B2、下列齿轮传动中，用于轴间距小的场合的是（）传动。

A、相交轴斜齿轮B、交错轴斜齿轮C、弧齿锥齿轮D、内啮合齿轮答案：D3、剖分式滑动轴承装配时，上、下轴瓦与轴承座、盖应接触良好，同时轴瓦的台肩应靠紧轴承座（）。

A、左端面B、右端面C、两端面D、底面答案：C4、下列选项中，违反安全操作规程的是（）。

A、严格遵守生产纪律B、自己制订生产工艺C、加强法制观念D、执行国家劳动保护政策答案：B5、标准麻花钻的棱边较宽，没有（）。

A、外刃顶角B、横刃斜角C、外刃后角D、副后角答案：D6、工件上有两个不加工表面时，应选（）为找正依据。

A、不重要的不加工面B、较大的不加工面C、次要的不加工面D、较小的不加工面答案：B7、带传动是由带轮和带组成，利用带作为中间挠性件，依靠带与带轮之间的（）或啮合来传递运动和动力。

A、结合B、摩擦力C、压力D、相互作用答案：B8、链传动机构装配时，链轮的两轴线必须（）。

A、平行B、共面C、同轴D、重合答案：A9、车床精度检验时，当（）时，主轴的轴向窜动允差值为0.015mm。

A、600mm＜Da≤1600mmB、700mm＜Da≤1600mmC、800mm＜Da≤1600mmD、900mm＜Da≤1600mm答案：C10、由于蜗杆传动机构的特点，齿侧间隙一般要用（）测量。

A、压熔丝B、塞尺C、百分表D、铜片答案：C11、找正就是利用划线工具，通过调节支撑工具，使工件有关的毛坯表面都处于合适的位置。

A、正确B、错误答案：A12、按用途不同螺旋传动可分为传动螺旋和调整螺旋两种类型。

A、正确答案：B13、几何公差分为形状公差和位置公差。

A、正确B、错误答案：B14、花键连接按工作方式不同，可分为静连接和动连接两种。

A、正确B、错误答案：A15、球墨铸铁进行调质热处理可以获得良好的综合力学性能。

（3）圆锥滚子轴承间隙是装配后调整的， 主要方法有用垫片调整、用螺钉调整、用 螺母调整等。

（4）装配推力球轴承时，应首先区分出紧 环和松环，紧环的内径直径略小点，装配 后的紧环与轴在工作时是保持相对静止的， 它总是靠在轴的台阶或孔端面处，否则轴 承将失去滚动作用而加速磨损。
项目装配示例
2、滚动轴承的装配

滚动轴承具有摩擦小、轴向尺寸小、更换 方便、维护简单等优点。
பைடு நூலகம்
（1）装配的技术要求





①滚动轴承标有代号的端面应装在可见方向，以便 更换时查对。 ②轴颈或壳体孔台阶处的圆弧半径应小于轴承上相 对应处的圆弧半径。 ③轴承装配在轴上和壳体孔中后，应没有歪斜现象。 ④在同轴的两个轴承中，必须有一个随轴热胀时产 生轴移动。 ⑤装配滚动轴承时，必须严格防止污物进入轴承内。 ⑥装配后的轴承，须运转灵活、噪声小、工作温度 一般不宜超过65℃.
（2）装配方法

装配轴承时，最基本要求是要使加的轴向 力，直接作用在所装轴承的套圈的端面上 （装在轴上时，使加的轴向力要直接作用 在内圈上，装在孔上时使加的作用力要直 接作用在外圈上）。尽量不影响滚动体。 装配的方法有锤击法、压力机装配法、热 装法、冷冻装配法等。
① 锤击法

用锤子垫上紫铜棒以及一些比较软的材料 后再锤击的方法，要注意不要使铜末等异 物落入轴承滚道内，不要直接用锤子或冲 筒直接敲打轴承的内外圈，以免影响轴承 的配合精度或造成轴承损坏。
轴承和轴的装配技术方法
1、滑动轴承的装配

滑动轴承是一种滑动摩擦性质的轴承，特 点是工作平稳、可靠噪声小、能承受重载 荷和较大的冲击载荷，根据结构形式不同 可分为整体式、剖分式和瓦块式等。

滑动轴承装配工艺流程一、准备工作。

咱得先把要用的东西都找齐喽。

就像大厨做菜之前得把食材调料都备好一样。

对于滑动轴承装配呢，零件肯定不能少啦，像轴瓦、轴承座这些都是主角。

还有那些小工具，螺丝刀、扳手之类的，也得找出来放在顺手的地方。

而且呀，这些零件和工具都得检查检查，看看有没有损坏或者脏东西。

要是零件有毛病，就像穿了双破鞋子走路，肯定走不稳当呀。

二、清洗零件。

这一步可重要啦。

把轴瓦、轴承座这些零件都好好洗一洗，就像给它们洗个澡一样。

把上面的油污、铁屑之类的脏东西都去掉。

可以用专门的清洗剂，要是没有的话，汽油也能凑合用用。

不过用汽油的时候可得小心点，那玩意易燃，就像个小炸弹似的。

把零件洗干净了，它们装配的时候才会开心地结合在一起呢。

三、刮研轴瓦。

刮研轴瓦有点像给轴瓦做个小美容。

就是把轴瓦的表面弄得更光滑、更平整。

这得有点耐心，一点一点地刮。

刮的时候可以用红丹粉涂在轴颈上，然后把轴放到轴瓦里转一转，轴瓦上有红丹粉的地方就是高点，就像脸上的痘痘一样，要把这些高点刮掉。

这个过程就像给轴瓦做按摩，让它变得更完美。

四、安装轴瓦。

轴瓦洗干净、刮研好了，就可以安装啦。

把轴瓦放到轴承座里，要放得稳稳当当的。

就像把小宝宝放到摇篮里一样，得让它舒服。

安装的时候要注意方向，可不能装反了，不然就像鞋子穿反了，走路肯定别扭。

五、调整间隙。

这间隙的调整可是个技术活。

间隙太大了，轴在轴瓦里就像醉汉走路，晃来晃去的，容易磨损；间隙太小了，又像穿了太紧的衣服，轴转起来会很吃力。

可以用塞尺来测量间隙，根据要求调整到合适的大小。

六、装配后的检查。

装配完了可不能就这么算了。

要检查检查，看看轴在轴瓦里转得顺不顺。

要是转起来磕磕绊绊的，就像跳舞的时候老踩别人脚一样，肯定是有问题的。

可以用手轻轻转动轴，听听有没有奇怪的声音。

要是有杂音，就像唱歌跑调了，得赶紧找找原因。
