聚氯乙烯绝缘聚氯乙烯护套电力电缆用途

聚氯乙烯绝缘护套电力电缆型号名称适用范围VVVLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

VV22VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。

VV32VLV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。

VV42VLV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在竖井、水下等垂直场合，能承受相当的轴向拉力。

ZR-VVZR-VLV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

ZR-VV22ZR-VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。

ZR-VV32ZR-VLV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。

ZR-VV42ZR-VLV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在竖井，水下等垂直场合，能承受上相当的轴向拉力。

聚氯乙烯绝缘护套耐火电力电缆型号及名称型号名称NH-VV 聚氯乙烯绝缘和护套耐火电力电缆NH-VV22 聚氯乙烯绝缘和护套钢带铠装耐火电力电缆交联聚乙烯绝缘电力电缆型号及名称型号名称YJVYJLV 铜芯或铝芯交联聚乙烯绝缘，聚氯乙烯护套电力电缆YJV22YJLV22 铜芯或铝芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆YJV32、42YJLV32、42 铜芯或铝芯交联聚乙烯绝缘，钢丝铠装聚氯乙烯护套电力电缆编辑本段代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F 氯丁橡胶护套。

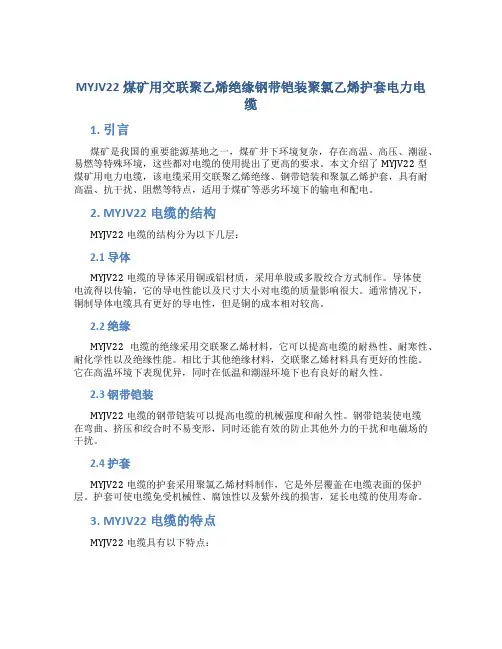

MYJV22煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆1. 引言煤矿是我国的重要能源基地之一，煤矿井下环境复杂，存在高温、高压、潮湿、易燃等特殊环境，这些都对电缆的使用提出了更高的要求。

本文介绍了MYJV22型煤矿用电力电缆，该电缆采用交联聚乙烯绝缘、钢带铠装和聚氯乙烯护套，具有耐高温、抗干扰、阻燃等特点，适用于煤矿等恶劣环境下的输电和配电。

2. MYJV22电缆的结构MYJV22电缆的结构分为以下几层：2.1 导体MYJV22电缆的导体采用铜或铝材质，采用单股或多股绞合方式制作。

导体使电流得以传输，它的导电性能以及尺寸大小对电缆的质量影响很大。

通常情况下，铜制导体电缆具有更好的导电性，但是铜的成本相对较高。

2.2 绝缘MYJV22电缆的绝缘采用交联聚乙烯材料，它可以提高电缆的耐热性、耐寒性、耐化学性以及绝缘性能。

相比于其他绝缘材料，交联聚乙烯材料具有更好的性能。

它在高温环境下表现优异，同时在低温和潮湿环境下也有良好的耐久性。

2.3 钢带铠装MYJV22电缆的钢带铠装可以提高电缆的机械强度和耐久性。

钢带铠装使电缆在弯曲、挤压和绞合时不易变形，同时还能有效的防止其他外力的干扰和电磁场的干扰。

2.4 护套MYJV22电缆的护套采用聚氯乙烯材料制作，它是外层覆盖在电缆表面的保护层。

护套可使电缆免受机械性、腐蚀性以及紫外线的损害，延长电缆的使用寿命。

3. MYJV22电缆的特点MYJV22电缆具有以下特点：3.1 耐温性好MYJV22电缆的绝缘采用交联聚乙烯材料，它具有高温耐受能力，能够承受高达90℃的温度。

3.2 防干扰MYJV22电缆的钢带铠装能有效的抵御外部干扰和电磁场的影响。

同时，电缆本身的电磁场也会受到钢带铠装的保护。

3.3 阻燃性能好MYJV22电缆的绝缘和护套采用聚乙烯材料，它具有很好的阻燃性能。

在火灾发生时，能有效的减少损失。

3.4 耐化学性好MYJV22电缆的绝缘和护套采用聚乙烯材料，它能够抵御化学介质的腐蚀，可以在一定程度上保证电缆的使用寿命。

天津市电缆总厂橡塑电缆厂标 准： 本产品按国家标准GB12706-2002或国际电工委员会IEC502-1994制造。

型 号： YJY YJLV 铜（铝）芯交联聚乙烯绝缘、聚氯乙烯护套电力电缆YJY22 YJLV22铜（铝）芯交联聚乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆。

产品结构图(点击放大)用 途： 供固定敷设在额定交流电压UOU 为0.6/1kv 及以下的室内电缆沟道、管道内的输配电力线路用。

使用特性： （1）电缆敷设时环境温度不低于0C ，弯曲半径应不小于电缆外径的 10倍。

（2）电缆导体的长期最高温度不超过90C 。

（3）短路时(最长持续时间不超过5S)电缆导体的最高温度不超过250C 。

YLV,YJLV 0.6/1KV标称 截面绝缘标称 厚度 mm近似 外径成品近似重量环境温度25°C 允许截流量 空气中敷设环境温度25°C 允许截流量 埋地土壤热阻系数 (°C 厘米/瓦）铜芯Cu 铝芯Al 铜芯Cu 铝芯Al 铜芯Cu 铝芯Al1.5 0.7 5.58 66 57 35 30 47 342.5 0.7 5.98 78 63 43 35 63 45 4.0 0.7 6.45 102 77 57 38 82 60 6.0 0.7 6.96 127 90 72 47 101 76 100 0.7 8.25 183 119 99 62 135 102 16 0.7 9.30 253 149 131 117 175 135 25 0.9 11.76 358 199 177 148 225 174 35 0.9 12.90 466 245 218 181 272 208 50 1.0 14.50 620 312 266 218 323 247 70 1.1 16.40 818 386 338 280 397 307 95 1.1 18.30 1098 500 416 344 477 367 1201.220.071349595507401545418。

电缆绝缘材料简介电缆绝缘材料是一种在电缆制造过程中使用的特殊材料，用于分隔电力导体与外部环境，防止电流泄露或电缆损坏。

在电缆的正常运行中，绝缘材料起到了至关重要的作用，保证了电流传输的稳定性和安全性。

常见的电缆绝缘材料以下是几种常见的电缆绝缘材料：1. PVC（聚氯乙烯）：PVC作为一种常见的绝缘材料，具有良好的电气绝缘性能和耐酸碱性，适用于低电压和一般电力电缆。

2. PE（聚乙烯）：PE绝缘材料具有较高的耐热性和机械强度，适用于中等电压电力电缆和通信电缆。

3. XLPE（交联聚乙烯）：XLPE绝缘材料经过特殊的交联处理，具有更好的电气性能和耐高温性能，适用于高压电力电缆。

4. EPR（乙丙橡胶）：EPR材料具有良好的抗氧化性和耐化学介质性能，适用于高温环境下的电力电缆。

5. Silane交联材料：Silane交联材料是一种新型的绝缘材料，具有优异的耐热性和耐老化性能，适用于特殊环境下的电缆。

选用绝缘材料的考虑因素在选择电缆绝缘材料时需要考虑以下因素：1. 电压等级：不同电缆的电压等级各不相同，因此需要选用符合电压等级要求的绝缘材料。

2. 环境条件：环境温度、湿度、酸碱度等因素会对绝缘材料的性能产生影响，选用时需要考虑所处环境的特点。

3. 机械强度要求：不同类型的电缆在使用中可能会承受不同的机械应力，绝缘材料需要具备足够的机械强度来抵御外部压力。

4. 耐候性能：电缆通常需要长时间暴露在室外环境中，所选用的绝缘材料需要具备良好的耐候性能，以保证电缆的寿命和可靠性。

结论电缆绝缘材料是电缆制造中必不可少的一部分，不同类型的电缆需要选用适合的绝缘材料来保证其正常运行。

在选用绝缘材料时需考虑电压等级、环境条件、机械强度要求和耐候性能等因素，以确保电缆能够稳定可靠地传输电流。

高压电缆常见规格型号汇总（附选型指南）高压电缆是指传输1KV-1000KV之间的电力电缆，结构从内到外依次是：导体、绝缘、内护层、填充料、常见的规格型号有：NA-YJV、NB-YJV、WDZB-YJLY23、WDZA-YJLY23、WDZC-YJLY23、WDZA-YJY23、WDZB-YJY23、WDZC-YJY23等，下面将详细为大家介绍高压电缆常见的型号与用途。

NA-YJV，NB-YJV名称：交联聚乙烯绝缘聚氯乙烯护套A（B）类耐火电力电缆用途：敷设于对耐火有要求的室内、隧道及管道中VV、VLV名称：铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆用途：敷设于室内、沟道、隧道或者户外托架敷设NA-VV、NB-VV名称：聚氯乙烯绝缘聚氯乙烯护套A（B）类耐火电力电缆用途：敷设于对耐火有要求的管道、隧道、室内中WDZB-YJLY23、WDZA-YJLY23、WDZC-YJLY23、WDZA-YJY23、WDZB-YJY23、WDZC-YJY23名称：交联聚乙烯绝缘钢带铠装聚烯烃护套A(B、C)类阻燃电力电缆用途：适用于对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设NA-YJV22、NB-YJV22名称：交联聚乙烯绝缘钢带铠装聚氯乙烯护套A（B）类耐火电力电缆用途：对耐火有要求的埋地敷设，不适用于管道内敷设ZA-YJV、ZA-YJLV、ZC-YJV、ZC-YJLV、ZB-YJV、ZB-YJLV 名称：交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆用途：可敷设于对阻燃有要求的室内、隧道及管道中了解了高压电缆的常见型号后，高压电缆如何选型呢？高压电缆的选型主要与敷设手段、周边环境有关。

埋地式：指将高压电缆直接敷设于地下，此种敷设法美观度强，不影响交通与市容。

由于地下环境复杂，有着腐蚀、机械破坏、压力等诸多不稳定因素，适合使用带外保护层的铠装电缆。

架空式：指通过电线杆敷设高压电缆，此种电缆架设方式多采用在城市边缘，无居住区且地面平整地带。

YJV电缆和VV电缆的区别VV：聚氯乙烯绝缘电力电缆YJV电缆工作温度达90度，而VV只有70度，同截面积YJV电缆载流量大护套及绝缘层材质。

常见类型：VV（VLV）聚氯乙烯绝缘聚氯乙烯护套电力电缆VY（VLY）聚氯乙烯绝缘聚乙烯护套电力电缆YJV（YJLV）交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY（YJLY）交联聚乙烯绝缘聚乙烯护套电力电缆括号中L代表铝芯电缆脚标22代表钢带铠装缘聚氯乙烯护套脚标23代表钢带铠装缘聚氯烯护套脚标32代表细钢丝铠装缘聚氯乙烯护套脚标33代表细钢丝装缘聚氯烯护套脚标42代表粗钢丝铠装缘聚氯乙烯护套脚标43代表粗钢丝装缘聚氯烯护套VV（VLV）类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。

YJV（YJLV）类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。

矿物绝缘电缆。

氧化镁绝缘，铜或高温合金护套，运行最高额定温度摄氏250度。

特殊用途类型：1、yjv从长远看比vv号（使用寿命长等）但比vv贵(经过这些年来的发展，成本已经没有差别了)。

2、2、从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高，如：载流量：空气中40度时，10平方的YJV为：60，VV为：46，但有些设计在选用电缆时，40A的断路器用10平方的YJV电缆。

从工作温度看YJV为90度，VV为70度，从短路允许的最高度看：YJV为250度，VV为160、140。

3、没有太大的区别，直白的说YJV是贵族使用，VV是平民使用。

使用效果YJV比VV稍好一些，主要表现在绝缘方面，YJV的绝缘比VV的绝缘要好一些，耐老化程度更高一些，举例说YJV使用三十年，VV使用28年，就是这么点区别。

4、在民用建筑中推荐使用YJV的，其载流量比VV的大，更为主要的是在电气火灾时，由于其绝缘材料不含氯，燃烧时不会产生有毒气体.故欧洲国家已强制在民用建筑中使用YJV的。

常见电缆型号说明、用途及敷设表示电缆ZB-YJV，ZBN-YJV中的ZB、ZBN是什么意思？答：ZB-YJV 即为Ｂ类阻燃交联电缆ZBN-YJV 即为耐火Ｂ类阻燃交联电缆常见电缆型号说明、用途及敷设表示型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。

NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。

WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。

WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。

常见型号名称用途铜芯铝芯ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。

ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。

ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。

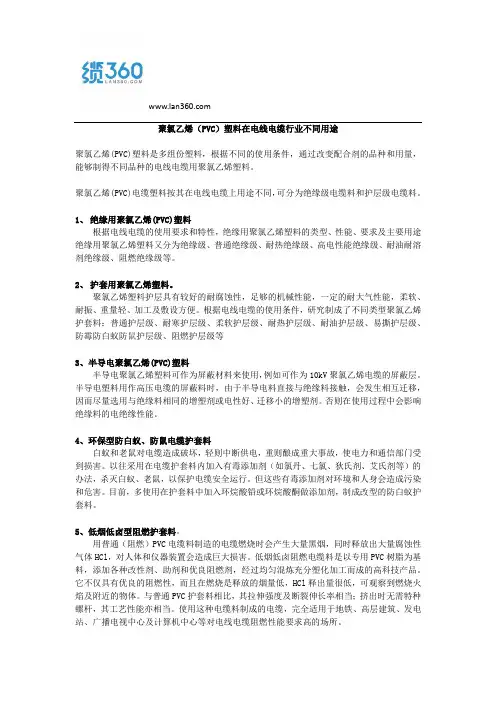

聚氯乙烯（PVC）塑料在电线电缆行业不同用途聚氯乙烯(PVC)塑料是多组份塑料，根据不同的使用条件，通过改变配合剂的品种和用量，能够制得不同品种的电线电缆用聚氯乙烯塑料。

聚氯乙烯(PVC)电缆塑料按其在电线电缆上用途不同，可分为绝缘级电缆料和护层级电缆料。

1、绝缘用聚氯乙烯(PVC)塑料根据电线电缆的使用要求和特性，绝缘用聚氯乙烯塑料的类型、性能、要求及主要用途绝缘用聚氯乙烯塑料又分为绝缘级、普通绝缘级、耐热绝缘级、高电性能绝缘级、耐油耐溶剂绝缘级、阻燃绝缘级等。

2、护套用聚氯乙烯塑料。

聚氯乙烯塑料护层具有较好的耐腐蚀性，足够的机械性能，一定的耐大气性能，柔软、耐振、重量轻、加工及敷设方便。

根据电线电缆的使用条件，研究制成了不同类型聚氯乙烯护套料：普通护层级、耐寒护层级、柔软护层级、耐热护层级、耐油护层级、易撕护层级、防霉防白蚁防鼠护层级、阻燃护层级等3、半导电聚氯乙烯(PVC)塑料半导电聚氯乙烯塑料可作为屏蔽材料来使用，例如可作为10kV聚氯乙烯电缆的屏蔽层。

半导电塑料用作高压电缆的屏蔽料时，由于半导电料直接与绝缘料接触，会发生相互迁移，因而尽量选用与绝缘料相同的增塑剂或电性好、迁移小的增塑剂。

否则在使用过程中会影响绝缘料的电绝缘性能。

4、环保型防白蚁、防鼠电缆护套料白蚁和老鼠对电缆造成破坏，轻则中断供电，重则酿成重大事故，使电力和通信部门受到损害。

以往采用在电缆护套料内加入有毒添加剂（如氯丹、七氯、狄氏剂、艾氏剂等）的办法，杀灭白蚁、老鼠，以保护电缆安全运行。

但这些有毒添加剂对环境和人身会造成污染和危害。

目前，多使用在护套料中加入环烷酸铅或环烷酸酮做添加剂，制成改型的防白蚁护套料。

5、低烟低卤型阻燃护套料。

用普通（阻燃）PVC电缆料制造的电缆燃烧时会产生大量黑烟，同时释放出大量腐蚀性气体HCl，对人体和仪器装置会造成巨大损害。

低烟低卤阻燃电缆料是以专用PVC树脂为基料，添加各种改性剂、助剂和优良阻燃剂，经过均匀混炼充分塑化加工而成的高科技产品。

电力电缆061煤矿用铜芯塑料绝缘固定敷设电力电缆产品简介煤矿用塑料绝缘铜芯阻燃电力电缆额定电压为10kv 及以下，主要用于从中央配电室输送到采区机电铜室、移动变电站、综采工作面及开关柜等，供输配电能用。

电缆具有高阻燃特性。

1.1、煤矿用聚氯乙烯绝缘阻燃电力电缆(MT818.12-1999) 产品型号、名称见表2-1。

表2-1 型号名称MVV MVV22MVV32MVV42煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆煤矿用聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆煤矿用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆电缆规格见表2-2。

型号芯数额定电压（kV ）0.6/11.8/33.6/6、6/6、6/10标称截面（mm2）MVV MVV22MVV32MVV42MVV MVV22MVV MVV2233331.5~3002.5~300--4~3004~3004~1854~18510~30010~300--10~30010~3004~1854~18510~30010~30016~30016~300----3+13+1441.2、煤矿用交联聚氯乙烯绝缘阻燃电力电缆(MT818.13-1999)表2-3 型号名称MVV MVV22MVV32MVV42煤矿用交联聚氯乙烯绝缘聚氯乙烯护套电力电缆煤矿用交联聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆煤矿用交联聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆煤矿用交联聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆062煤矿用铜芯塑料绝缘固定敷设电力电缆电缆规格见表2-4。

型号芯数额定电压（kV ）标称截面（mm2）0.6/11.8/33.6/6、6/66/10、8.7/10MYJV MYJV22MYJV32MYJV4233331.5~3004~3004~3004~30010~30010~30010~30010~30010~30010~30016~30016~30025~30025~30025~30025~300主要性能1、由于煤矿用塑料绝缘阻燃电力电缆在环境条件复杂、工作条件严酷、瓦斯和煤尘集聚区域十分危险且容易引起爆炸的煤矿中运行，因此除具有本手册第一章电力电缆的主要性能外，对电缆的安全特性提出了更高的要求——高阻燃特性，即若阻燃电缆中最大线芯截面在50mm2及以上时，应能通过A 类电线电缆成束燃烧试验，50mm2以下时则应通过B 类电线电缆成束燃烧试验。

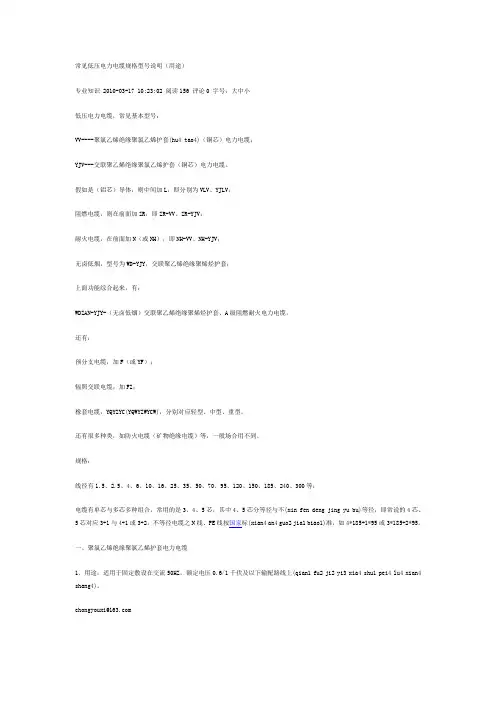

常见低压电力电缆规格型号说明（用途）专业知识 2010-03-17 10:23:02 阅读156 评论0 字号：大中小低压电力电缆，常见基本型号：VV----聚氯乙烯绝缘聚氯乙烯护套(hu4 tao4)（铜芯）电力电缆；YJV---交联聚乙烯绝缘聚氯乙烯护套（铜芯）电力电缆。

假如是（铝芯）导体，则中间加L，即分别为VLV、YJLV；阻燃电缆，则在前面加ZR，即ZR-VV、ZR-YJV；耐火电缆，在前面加N（或NH），即NH-VV、NH-YJV；无卤低烟，型号为WD-YJY，交联聚乙烯绝缘聚烯烃护套；上面功能综合起来，有：WDZAN-YJY-（无卤低烟）交联聚乙烯绝缘聚烯烃护套、A级阻燃耐火电力电缆。

还有：预分支电缆，加F（或YF）；辐照交联电缆，加FZ；橡套电缆，YQYZYC(YQWYZWYCW)，分别对应轻型、中型、重型。

还有很多种类，如防火电缆（矿物绝缘电缆）等，一般场合用不到。

规格：线径有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300等；电缆有单芯与多芯多种组合，常用的是3、4、5芯，其中4、5芯分等径与不(xin fen deng jing yu bu)等径，即常说的4芯、5芯对应3+1与4+1或3+2，不等径电缆之N线、PE线按国家标(xian4 an4 guo2 jia1 biao1)准，如4*185+1*95或3*185+2*95。

一、聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下输配路线上(qian1 fu2 ji2 yi3 xia4 shu1 pei4 lu4 xian4 shang4)。

chongyouxi@2、特点：电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆不受敷设落差的限度，可在任何落差甚至垂直的场合敷设。

3、工作温度：0℃~ +70℃4、产品型号、名称及有关说明1)VV VLV 铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆适用于敷设在室内、电缆沟道、管道中，不能受机械外力作用2)VV22 VLV22 铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆适用于直埋地下，电缆能承受机械外力作用，但不能受大的拉力3)ZR-VV ZR-VLV铜(铝)芯聚氯乙烯绝缘阻燃聚氯乙烯护套电力(hu4 tao4 dian4 li4)电缆用于要求阻(yong yu yao qiu zu)燃场所输配电路上4)ZR-VV22 ZR-VLVV铜(铝)芯聚氯乙烯绝缘内钢带铠装阻燃聚氯乙烯护套电力电缆用于要求(yong yu yao qiu)阻燃场所输配电路上5、主要技术特性(1)成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5min不击穿。

动力电缆规格型号说明及用途动力电缆是一种用于输送电力的电缆，主要用于工业、建筑、农业、交通运输等领域。

根据不同的用途和要求，动力电缆有各种不同的规格和型号。

本文将介绍一些常见的动力电缆规格、型号说明及其用途。

1.YJV电缆YJV电缆是一种铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

它的额定电压为0.6/1kV，适用于固定敷设在室内、地下、电缆沟道等场所，用于输送交流额定电压不超过1kV的电力。

2.VV电缆VV电缆是一种铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

与YJV电缆相比，VV电缆的额定电压更高，为0.6/1kV、1.8/3kV、3.6/6kV等。

它适用于输送交流额定电压不超过10kV的电力。

3.NH-YJV电缆NH-YJV电缆是一种耐火聚氯乙烯绝缘聚氯乙烯护套电力电缆。

它具有良好的耐火性能，在火灾发生时能够保持一定的电力传输功能。

NH-YJV电缆适用于需要在火灾发生时保持电力传输的场所，如地铁、隧道等。

4.WDZ-YJY电缆WDZ-YJY电缆是一种低烟无卤聚氯乙烯绝缘聚氯乙烯护套电力电缆。

它在燃烧时产生的烟雾量和有毒气体较少，对人体和环境的危害较小。

WDZ-YJY电缆适用于对环境要求较高的场所，如电子设备房、地下车库等。

5.ZA-YJV电缆ZA-YJV电缆是一种阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆。

它具有良好的阻燃性能，在火灾发生时能够延缓火势蔓延，减少火灾对电力设备的损害。

ZA-YJV电缆适用于对火灾安全要求较高的场所，如高层建筑、地下商场等。

6.KVV电缆KVV电缆是一种铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆。

它适用于控制、监测、信号传输等方面的电力传输，常用于电力系统、自动化设备等领域。

以上是一些常见的动力电缆规格、型号说明及其用途。

根据实际需求，还有其他各种不同规格和型号的动力电缆可供选择。

在选择和使用动力电缆时，应根据具体的场景和要求，选择合适的电缆以确保电力传输的安全和稳定。

pvc绝缘材料PVC绝缘材料。

PVC（聚氯乙烯）是一种常见的塑料材料，具有优良的绝缘性能，被广泛应用于电力、通信、建筑等领域。

PVC绝缘材料是指采用PVC树脂为基础材料，通过添加各种助剂和填料，经过混合、挤出、压延等工艺制成的绝缘材料。

它具有良好的绝缘性能、机械性能和耐老化性能，是目前应用最广泛的绝缘材料之一。

首先，PVC绝缘材料具有优异的绝缘性能。

PVC具有较高的绝缘电阻和介电强度，能够有效阻止电流的泄漏和电荷的迁移，保证电器设备的安全运行。

与其他绝缘材料相比，PVC绝缘材料具有较低的介电损耗，能够在较高频率下保持较好的绝缘性能，适用于电力电缆、通信电缆等高频传输设备。

其次，PVC绝缘材料具有良好的机械性能。

PVC材料具有较高的强度和韧性，能够承受一定的拉伸、压缩和弯曲载荷，保证电缆在安装和使用过程中不易受到外部损伤。

此外，PVC材料还具有较好的耐磨性和耐冲击性，能够在恶劣的环境条件下保持稳定的机械性能，延长电器设备的使用寿命。

再次，PVC绝缘材料具有优异的耐老化性能。

PVC材料在室温下具有较好的稳定性，能够长期保持良好的物理和化学性能。

经过特殊的添加剂和工艺处理，PVC绝缘材料能够抵抗紫外线、高温、高湿等环境因素的影响，保持稳定的绝缘性能和外观品质。

因此，PVC绝缘材料适用于室内外各种电气设备和工程项目，能够满足不同环境条件下的使用要求。

总之，PVC绝缘材料作为一种常见的绝缘材料，具有优良的绝缘性能、机械性能和耐老化性能，被广泛应用于电力、通信、建筑等领域。

随着工艺技术的不断提升和材料配方的不断优化，PVC绝缘材料的性能将会得到进一步提升，为各种电器设备和工程项目提供更可靠的保障。

希望本文能够对PVC绝缘材料的特性和应用领域有所帮助，为相关行业的专业人士提供参考和借鉴。

一、几类常用电缆的型号及其使用场合1、 VV：聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

2、 YJV：交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵经，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

3、 ZR－VV：阻燃聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

特点：在明火燃烧的情况下，移走火源，≤12s自动熄灭。

4、 ZR－YJV：阻燃交联聚乙烯绝缘，聚氯乙燃护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

特点：在明火燃烧的情况下，移走火源，≤12s自动熄灭。

5、 NH－VV：耐火聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。

特点：在燃烧的环境中，保护90min（分钟）正常运行。

6、 NH－YJV：耐火交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。

特点：在燃烧的环境中，保持90min（分钟）正常运行。

二、浅谈电力电缆型号性能介绍摘要：由于特殊用途电缆种类繁多，在此仅做简单介绍。

用于高温环境的氟塑料电缆，聚偏二氟乙烯绝缘、护套电缆连续工作温度摄氏150度，聚全氟乙丙烯绝缘、护套电缆连续工作温度摄氏100度，聚四氟乙烯绝缘、护套电缆连续工作温度摄氏260度……一、型号1. 护套及绝缘层材质。

聚氯乙烯绝缘护套电力电缆PVC insulated and sheath electric cable 型号、名称和使用范围VVVLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

VV22 VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。

VV32 VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。

VV42 VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在竖井、水下等垂直场合，能承受相当的轴向拉力。

ZR-VV ZR-VLV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

ZR-VV22 ZR-VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。

ZR-VV32 ZR-VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。

ZR-VV42 ZR-VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在竖井，水下等垂直场合，能承受上相当的轴向拉力。

聚氯乙烯绝缘护套耐火电力电缆PVC insulated sheath fire-resistance electric cable 型号及名称NH-VV 聚氯乙烯绝缘和护套耐火电力电缆聚氯乙烯绝缘和护套钢带铠装耐火电力电缆NH-VV22交联聚乙烯绝缘电力电缆XLPE insulated electric cable型号及名称YJVYJLV铜芯或铝饼交联聚乙烯绝缘，聚氯乙烯护套电力电缆YJLV22YJLV22铜芯或铝芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆YJV32、42YJLV32、42铜芯或铝芯交联聚乙烯绝缘，钢丝铠装聚氯乙烯护套电力电缆聚氯乙烯绝缘护套控制电缆PVC insulated sheath control cable型号、名称及使用范围KVV铜贡聚氯乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVV22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道、直埋等承受较大机械外力的固定场合KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆敷设在室内移动要求柔软等场合ZR-KVVRP铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制软电缆敷设在室内移动要求柔软屏蔽等场合ZR-KVV铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护磁铜带屏蔽阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-KVV2铜饼聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道、直埋等能承受较大机械外力固定场合ZR-KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆敷设在有阻燃要求的室内可移动柔软等场合10KV钢芯铝交联聚乙烯绝缘架空电缆10kV steel core aluminium XLPE insulated aerial cable型号规格2JKLGYJ-10 10/2-500/65 10KV钢芯铝交联聚乙烯绝缘架空电缆适用于10KV架空电力线路固定敷设。

交联聚乙烯绝缘电力电缆型号及外径交联聚乙烯绝缘电力电缆是当前电力输配电领域使用最为广泛的一种电缆。

其主要特点是高强度、耐磨、抗压和抗老化，能够承受高电压、大电流和强电磁干扰等恶劣环境。

本文将重点介绍交联聚乙烯绝缘电力电缆的型号及外径。

一、交联聚乙烯绝缘电力电缆的型号1、YJV型电力电缆YJV型电缆是一种交联聚乙烯绝缘聚氯乙烯护套电力电缆。

该型号电缆由一根或多根铜芯或铝芯导体组成，采用交联聚乙烯绝缘，聚氯乙烯外护套。

该电缆适用于交流电力系统中，额定电压为0.6/1KV以下的输电、配电线路。

2、YJLV型电力电缆YJLV型电缆是一种交联聚乙烯绝缘聚氯乙烯护套电力电缆。

该型号电缆由一根或多根铝芯导体组成，采用交联聚乙烯绝缘，聚氯乙烯外护套。

该电缆适用于交流电力系统中，额定电压为0.6/1KV以下的输电、配电线路。

3、YJV22型电力电缆YJV22型电缆是一种交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。

该型号电缆适用于交流电力系统中，额定电压为0.6/1KV以下的输电、配电线路，尤其适用于架空、地埋、水下等环境条件恶劣的地方。

4、YJV32型电力电缆YJV32型电缆是一种交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆。

该型号电缆适用于交流电力系统中，额定电压为0.6/1KV以下的输电、配电线路，尤其适用于需要经常移动和弯曲的场合。

二、交联聚乙烯绝缘电力电缆的外径交联聚乙烯绝缘电力电缆的外径根据不同型号和额定电压而有所不同。

下面列举几种常见型号的电缆外径范围：1、YJV型电力电缆外径范围为1.5mm²-400mm²左右，随着电缆截面积的增大，外径也随之增大。

在相同截面积下，不同厂家的外径也会有一定的差异。

2、YJLV型电力电缆外径范围也在1.5mm²-400mm²左右，和YJV型类似。

3、YJV22型电力电缆的外径范围相对较大，根据不同截面积，外径范围一般在20mm-125mm之间。

聚氯乙烯绝缘聚氯乙烯护套电力电缆一、 标准：按国家标准GB/T 12706.1‐2008或国标电工委员会标准IEC 60502制造。

二、 用途：敷设在额定电压Uo/U为0.6/1KV及以下的室内、电缆沟通、管道内或直埋等能承受较大机械外力的输配电力线路上。

三、 使用特性：1、电缆敷设时的环境温度不低于0℃，请按GB50217《电力工程电缆设计规范》及国家有关电缆安装规程进行，电缆导体的长期最高温度不超过70℃。

2、最小弯曲半径单芯无铠装为15D，单芯有铠装为20D；多芯无铠装为12D，多芯有铠装为15D。

3、短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。

4、采用铠装的单芯电缆用于交流回路时会出现载流量大为降低的现象，需谨慎选用。

5、电缆耐电压测试值为3.5kV/5min，不击穿。

四、电缆型号及用途型号 名称 适用范围VV VLV 铜芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆铝芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆敷设在室内、隧道及管道内，电缆不能承受机械外力作用VV22 VLV22 铜芯聚氯乙烯绝缘、聚氯乙烯护套钢带铠装电力电缆铝芯聚氯乙烯绝缘、聚氯乙烯护套钢带铠装电力电缆敷设在室内、隧道及管道内，电缆能承受机械外力作用五、产品规格范围型号 芯数 标称面积VV、 VV22、1芯2芯3芯4芯3+1芯3+2芯5芯1.5‐6301.5‐4001.5‐4001.5‐4001.5‐4001.5‐4001.5‐400VV 、VLV 0.6/1kV 聚氯乙烯绝缘聚氯乙烯护套电力电缆标称截面 Nom cross section(mm) 绝缘厚度Insulation thickness (mm)护套厚度 Sheath thickness (mm)近似外径Approx. Overall Diameter (mm)电缆近似重量 Approx weight ofcable (kg/km) 环境温度25℃电缆载流量 Curent rating （25℃）在空气中 In air(A) 直埋土壤中 Direct in soil(A)CuAl Cu Al Cu Al1×1.5 0.8 1.4 5.9 48 - 26 - 33 - 1×2.5 0.8 1.4 6.3 61 45 34 26 43 32 1×4 1.0 1.4 7.2 84 59 44 35 56 42 1×6 1.0 1.4 7.7 106 70 56 45 70 54 1×10 1.0 1.4 9.0 155 93 77 59 94 69 1×16 1.0 1.4 10.0 218 120 100 78 120 90 1×25 1.0 1.4 11.7 322 166 130 100 155 115 1×35 1.2 1.4 12.9 420 204 160 125 185 135 1×50 1.2 1.4 14.7 576 273 195 150 220 165 1×70 1.4 1.5 16.5 775 350 245 190 270 200 1×95 1.4 1.6 18.9 1036 460 300 230 320 240 1×120 1.6 1.7 20.6 1282 555 350 270 365 275 1×150 1.6 1.8 22.7 1589 678 400 310 410 310 1×185 1.81.9 25.2 1949 826 465 360 465 3551×240 2.0 2.0 28.4 2505 1048 550 430 540 410 1×300 2.2 2.1 31.4 3108 1286 635 495 610 465 1×400 2.4 2.2 35.3 4088 1660 745 590 695 535 1×500 2.8 2.3 38.8 5068 2032 860 685 780 610 1×630 2.8 2.6 44.8 6307 2482 990 800 880 6952×1.5 0.8 1.8 10.3 113 - 20 - 26 - 2×2.5 0.8 1.8 11.1 138 115 28 21 35 27 2×4 1.0 1.8 12.9 182 146 36 29 45 35 2×6 1.0 1.8 13.9 227 170 47 36 57 48 2×10 1.0 1.8 17.1 365 225 66 51 76 59 2×16 1.0 1.8 19.2 491 292 89 69 101 77 2×25 1.0 1.8 22.6 752 368 117 91 131 101 2×35 1.2 1.8 25.0 950 450 143 111 156 120 2×50 1.2 1.8 21.4 1149 602 180 138 192 148 2×70 1.4 1.8 23.6 1532 754 217 170 235 180 2×95 1.41.8 26.6 2040 962 238 182 280 2162×120 1.6 1.9 29.0 2531 1146 273 211 320 247 2×150 1.6 2.0 32.0 3126 1361 315 242 365 280 2×185 1.8 2.1 35.2 3818 1651 350 269 405 311 2×240 2.0 2.2 39.5 4916 2138 452 330 485 354 2×300 2.2 2.3 43.1 6077 2636 510 405 550 420 2×4002.4 2.5 46.5 7967 3208 580 465 610 4953×1.5 0.8 1.8 10.8 133 - 17 - 22 - 3×2.5 0.8 1.8 11.7 167 115 23 18 30 23 3×4 1.0 1.8 13.6 230 148 31 24 39 30 3×6 1.0 1.8 14.7 295 174 39 31 49 38 3×10 1.0 1.8 18.1 475 266 56 43 62 51 3×16 1.0 1.8 20.3 655 335 76 59 89 69 3×25 1.0 1.8 24.1 1010 511 102 78 107 83 3×35 1.2 1.8 26.5 1300 616 122 94 131 101 3×50 1.2 1.8 27.6 1670 722 154 122 159 123 3×70 1.42.0 31.1 2255 937 191 148 195 153×95 1.4 2.1 35.3 3020 1237 230 180 231 178 3×120 1.6 2.2 38.5 2750 1507 270 207 262 201 3×150 1.6 2.3 42.9 4500 1850 313 244 300 231 3×185 1.8 2.5 47.0 5680 2243 360 281 339 262 3×240 2.0 2.7 52.7 7320 2867 429 334 396 301 3×300 2.2 2.9 58.8 9070 3522 477 376 451 355 3×400 2.4 3.1 64.5 119304544 616 428 655 4303×4+1×2.5 1.0 1.8 14.3 244 155 28 22 38 29 3×6+1×4 1.0 1.8 15.5 322 186 38 28 48 37 3×10+1×6 1.0 1.8 19.1 500 276 51 40 61 47 3×16+1×10 1.0 1.8 21.5 718 360 68 53 80 61 3×25+1×16 1.0 1.8 25.5 1085 517 92 71 106 82 3×35+1×16 1.2 1.9 28.3 1393 645 115 89 130 101 3×50+1×25 1.2 1.9 29.5 1892 683 144 111 161 124 3×70+1×35 1.42.0 33.2 2562 829 178 136 194 1483×95+1×50 1.4 2.2 37.6 3466 1074 218 168 231 177 3×120+1×70 1.6 2.3 41.1 4376 1432 253 195 263 204 3×150+1×70 1.6 2.4 45.8 5268 1765 297 228 303 233 3×185+1×95 1.8 2.6 50.3 6540 2110 344 263 340 263 3×240+1×120 2.0 2.8 56.5 8400 3298 406 310 390 300 3×300+1×150 2.2 3.0 63.0 104364059 452 351 450 354 3×400+1×2402.43.2 70.0 136255214 568 383 616 4283×4+2×2.5 1.0 1.8 15.2 293 188 28 22 38 29 3×6+2×4 1.0 1.8 16.5 391 231 38 28 48 37 3×10+2×6 1.0 1.8 20.3 573 312 51 40 65 50 3×16+2×10 1.0 1.8 23.0 871 451 68 53 84 65 3×25+2×16 1.0 1.8 27.3 1280 614 92 71 111 86 3×35+2×16 1.2 1.9 30.5 1575 728 115 89 139 107 3×50+2×25 1.22.0 31.4 2115 900 144 111 173 1333×70+2×35 1.4 2.1 35.2 2875 1174 178 136 208 160 3×95+2×501.42.3 40.8 3923 1585 218 168 249 1913×120+2×70 1.6 2.4 45.5 5004 1967 253 195 285 220 3×150+2×70 1.6 2.5 47.6 5910 2327 297 228 329 253 3×185+2×95 1.8 2.7 53.6 7419 2894 344 263 370 286 3×240+2×120 2.0 2.9 60.0 9475 3645 406 310 436 341 3×300+2×150 2.2 3.2 70.0 118444557 452 351 450 354 3×400+2×2402.43.4 74.0 153265792 616 401 650 4104×1.5 0.8 1.8 11.6 148 - 15 - 20 - 4×2.5 0.8 1.8 13.6 191 129 23 16 29 22 4×4 1.0 1.8 14.7 268 170 28 22 38 29 4×6 1.0 1.8 15.9 358 209 38 28 48 37 4×10 1.0 1.8 19.7 545 298 51 40 61 47 4×16 1.0 1.8 22.2 820 426 68 53 81 62 4×25 1.0 1.8 26.4 1210 585 92 71 106 82 4×35 1.2 1.9 29.3 1590 727 115 89 134 103 4×50 1.21.9 30.1 2115 900 144 111 163 1254×70 1.4 2.0 33.3 2873 1173 178 136 196 151 4×95 1.4 2.2 38.5 3874 1567 218 168 234 181 4×120 1.6 2.3 41.8 4815 1900 253 195 267 206 4×150 1.6 2.5 46.7 5993 2349 297 228 301 231 4×185 1.8 2.6 51.7 7362 2868 344 263 338 261 4×240 2.0 2.9 59.2 9520 3691 406 310 390 300 4×300 2.2 3.0 63.9 118154528 452 351 450 354 4×400 2.4 3.3 72.1 156285911 616 418 650 4244×4+1×2.5 1.0 1.8 15.6 311 197 28 22 38 29 4×6+1×4 1.0 1.8 17.0 411 238 38 28 48 37 4×10+1×6 1.0 1.8 21.0 614 328 51 40 65 50 4×16+1×10 1.0 1.8 23.8 927 471 68 53 84 65 4×25+1×16 1.0 1.9 28.5 1371 648 87 68 109 82 4×35+1×16 1.2 2.0 31.7 1762 798 116 89 140 107 4×50+1×25 1.22.0 33.2 2361 995 144 110 171 1314×70+1×35 1.4 2.2 38.5 3223 1310 177 132 207 159 4×95+1×50 1.4 2.3 42.7 4357 1746 219 168 250 191 4×120+1×70 1.6 2.5 48.1 5492 2152 250 195 285 220 4×150+1×70 1.6 2.7 53.5 6674 2605 290 220 322 248 4×185+1×95 1.8 2.9 58.5 8275 3204 331 256 363 280 4×240+1×120 2.0 3.1 66.0 106554097 408 315 415 320 4×300+1×150 2.2 3.3 72.0 132465048 452 351 450 354 4×400+1×2402.43.5 79.0 174356595 616 401 650 4105×1.5 0.8 1.8 12.5 173 - 15 - 20 - 5×2.5 0.8 1.8 13.5 227 150 23 16 29 22 5×41.0 1.8 16.0 321 198 28 22 38 295×6 1.0 1.8 17.3 431 245 38 28 48 37 5×10 1.0 1.8 21.4 624 313 51 40 65 50 5×16 1.0 1.8 24.2 903 410 68 53 84 65 5×25 1.0 1.9 29.1 1389 609 87 68 112 84 5×35 1.2 2.0 32.4 1850 768 116 89 144 110 5×50 1.2 2.1 34.2 2607 1088 144 110 174 134 5×70 1.4 2.2 38.4 3548 1422 177 132 209 162 5×95 1.4 2.4 43.8 4802 1918 219 168 253 194 5×120 1.6 2.5 47.6 5969 2326 250 195 290 225 5×150 1.6 2.7 53.7 7441 2886 290 220 327 252 5×185 1.8 2.9 59.2 9150 3533 331 256 368 284 5×240 2.0 3.1 66.9 118024515 408 315 418 323 5×300 2.2 3.3 73.6 146805571 452 351 453 360 5×4002.43.6 81.4 192807134 640 420 682 436VV 22、VLV 22 0.6/1kV 聚氯乙烯绝缘聚氯乙烯护套电力电缆标称截面 Nom cross section(mm) 绝缘厚度 Insulation thickness (mm)护套厚度 Sheath thickness (mm)近似外径Approx. Overall Diameter (mm)电缆近似重量 Approx weight ofcable (kg/km) 环境温度25℃电缆载流量 Curent rating （25℃）在空气中 In air(A) 直埋土壤中 Direct in soil(A)CuAl Cu Al Cu Al2×4 1.0 1.8 15.5 378 328 36 28 47 37 2×6 1.0 1.8 16.5 440 365 45 37 59 45 2×10 1.0 1.8 19.0 613 487 63 48 77 59 2×16 1.0 1.8 21.0 773 575 85 65 106 80 2×25 1.0 1.8 24.5 1097 783 112 85 138 106 2×35 1.2 1.8 27.0 1337 900 135 104 166 128 2×50 1.21.824.0 1505 895 169 130 202 1552×70 1.4 1.8 26.0 1932 1075 208 161 247 190 2×95 1.4 1.9 29.0 2518 1355 254 196 294 226 2×120 1.6 2.0 31.5 3061 1590 294 227 339 261 2×150 1.6 2.1 34.5 3732 1895 338 260 382 293 2×185 1.8 2.2 38.0 4644 2375 412 290 430 310 2×240 2.0 2.4 43.5 5972 3028 440 323 446 343 2×300 2.2 2.5 47.5 7318 3640 502 375 524 408 2×400 2.4 2.6 51.0 9363 4460 530 405 559 4363×4 1.0 1.8 16.5 447 373 32 24 41 31 3×6 1.0 1.8 17.5 532 420 41 31 51 40 3×10 1.0 1.8 20.0 755 565 55 42 70 54 3×16 1.0 1.8 22.5 976 678 75 57 92 71 3×251.0 1.8 26.0 1405 932 101 77 121 933×35 1.2 1.9 28.5 1750 1095 120 93 147 113 3×50 1.2 1.9 30.5 2166 1250 152 117 182 141 3×70 1.4 2.0 34.0 2825 1537 189 146 236 171 3×95 1.4 2.2 38.5 3827 2080 230 177 261 201 3×120 1.6 2.3 41.5 4648 2440 267 205 300 231 3×150 1.6 2.5 47.5 5837 3078 309 238 343 262 3×185 1.8 2.6 51.5 7028 3625 353 272 382 295 3×240 2.0 2.8 57.5 8944 4530 415 323 446 343 3×300 2.2 3.0 63.5 109435425 481 375 524 408 3×400 2.4 3.2 69.5 140706710 518 405 559 4363×4+1×2.5 1.0 1.8 17.0 490 400 31 24 41 31 3×6+1×4 1.0 1.8 18.5 595 456 41 31 51 40 3×10+1×6 1.0 1.8 21.0 830 603 55 42 70 54 3×16+1×10 1.0 1.8 23.5 1100 736 75 57 92 71 3×25+1×16 1.0 1.8 27.5 1565 990 99 77 121 93 3×35+1×16 1.2 1.9 30.5 1930 1175 126 93 147 113 3×50+1×25 1.2 2.0 32.0 2476 1403 157 117 182 141 3×70+1×35 1.4 2.1 35.5 3240 1736 195 146 236 171 3×95+1×50 1.4 2.3 40.5 4420 2362 230 177 261 201 3×120+1×70 1.6 2.4 44.0 5435 2780 267 205 300 231 3×150+1×70 1.6 2.6 50.5 6660 3470 309 238 343 262 3×185+1×95 1.8 2.7 55.0 8120 4135 353 272 382 295 3×240+1×120 2.0 3.0 61.5 103105151 415 323 446 343 3×300+1×150 2.2 3.2 68.0 126306190 481 375 524 408 3×400+1×2402.43.5 78.0 167258230 518 405 559 4363×4+2×2.5 1.0 1.8 18.0 565 456 31 24 41 31 3×6+2×4 1.0 1.8 19.0 685 623 41 31 51 40 3×10+2×6 1.0 1.8 22.5 935 671 55 42 70 54 3×16+2×10 1.0 1.8 25.0 1290 865 75 57 92 71 3×25+2×16 1.0 1.9 30.0 1810 1137 99 77 121 93 3×35+2×16 1.2 2.0 33.0 2170 1316 126 93 147 113 3×50+2×25 1.2 2.1 34.0 2790 1562 157 117 182 141 3×70+2×35 1.4 2.2 38.5 3785 2070 195 146 236 171 3×95+2×50 1.4 2.4 44.0 5035 2675 230 177 261 201 3×120+2×70 1.6 2.6 50.0 6440 3375 267 205 300 231 3×150+2×70 1.6 2.6 52.0 7433 3820 309 238 343 262 3×185+2×95 1.8 2.8 58.5 9275 4710 353 272 382 295 3×240+2×120 2.0 3.1 64.5 116055720 415 323 446 343 3×300+2×150 2.2 3.4 75.5 149307565 481 375 524 408 3×400+2×2402.43.5 80.0 187059075 518 405 559 4364×41.0 1.8 17.5 540 436 29 21 36 274×6 1.0 1.8 18.5 645 495 39 29 46 36 4×10 1.0 1.8 22.0 890 640 52 40 61 47 4×16 1.0 1.8 24.5 1220 820 70 54 81 62 4×25 1.0 1.9 28.5 1710 1080 94 73 106 82 4×35 1.2 2.0 31.5 2160 1285 119 92 134 103 4×50 1.2 2.0 33.0 2730 1500 149 115 163 125 4×70 1.4 2.1 36.0 3575 1855 184 141 196 151 4×95 1.4 2.3 41.5 4725 2395 226 174 234 181 4×120 1.6 2.4 44.5 5760 2815 260 201 267 206 4×150 1.6 2.6 51.5 7440 3756 304 231 301 231 4×185 1.8 2.8 56.5 9075 4535 345 266 338 261 4×240 2.0 3.0 64.0 115505660 394 308 432 338 4×300 2.2 3.2 69.0 140856730 429 335 471 367 4×400 2.4 3.5 78.0 188108990 503 393 552 4314×4+1×2.5 1.0 1.8 18.5 583 470 29 21 36 27 4×6+1×4 1.0 1.8 20.0 720 545 39 29 46 36 4×10+1×6 1.0 1.8 23.0 995 705 52 40 61 47 4×16+1×10 1.0 1.8 26.0 1370 905 70 54 81 62 4×25+1×16 1.0 1.9 31.0 1940 1205 94 73 106 82 4×35+1×16 1.2 2.0 34.0 2400 1420 119 92 134 103 4×50+1×25 1.2 2.1 36.0 3100 1710 149 115 163 125 4×70+1×35 1.4 2.3 42.0 4250 2315 184 141 196 151 4×95+1×50 1.4 2.5 46.0 5550 2910 226 174 234 181 4×120+1×70 1.6 2.7 53.0 7050 3670 260 201 267 206 4×150+1×70 1.6 2.8 58.0 8520 4395 304 231 301 231 4×185+1×95 1.8 3.0 63.0 103505225 345 266 338 261 4×240+1×120 2.0 3.2 71.0 130906465 394 308 432 338 4×300+1×150 2.2 3.5 78.0 165308250 429 335 471 367 4×400+1×2402.43.7 83.0 2098010030503 393 552 4315×4 1.0 1.8 19.0 610 485 29 21 36 27 5×6 1.0 1.8 20.0 750 560 39 29 46 36 5×10 1.0 1.8 24.0 1056 745 52 40 61 47 5×16 1.0 1.8 27.0 1410 910 70 54 81 62 5×25 1.0 2.0 32.0 2050 1265 94 73 106 82 5×35 1.2 2.1 35.0 2608 1515 119 92 134 103 5×50 1.2 2.2 38.0 3465 1930 149 115 163 125 5×70 1.4 2.3 42.0 4550 2400 184 141 196 151 5×95 1.4 2.5 47.0 8990 3080 226 174 234 181 5×120 1.6 2.6 52.0 7480 3785 260 201 267 206 5×150 1.6 2.9 59.0 9255 4655 304 231 301 231 5×185 1.8 3.0 64.0 112105540 345 266 338 261 5×2402.03.3 73.0 146107250 394 308 432 3385×300 2.2 3.5 80.0 179605760 429 335 471 367 5×4002.43.8 87.0 2320010940503 393 552 431六、导体直流电阻：标称截面mm220℃时导体直流电阻 D.C resistance of conductor(M Ω/km,at20℃)铜铝1.5 12.1 -2.5 7.41 12.1 4 4.61 7.41 63.084.61 10 1.83 3.08 16 1.15 1.91 25 0.727 1.2 35 0.524 0.868 50 0.387 0.641 70 0.268 0.443 95 0.193 0.320 120 0.153 0.253 150 0.124 0.206 185 0.0991 0.164 240 0.0754 0.125 300 0.0601 0.100 400 0.0407 0.0778 500 0.0366 0.0605 6300.0283 0.0469七、电缆载流量选用时的注意事项：7.1 选用电力电缆载流量（通过导体的工作电流）时，必须考虑使用环境的最高温度、电缆是否密集敷设、敷设在地下或线槽中及土壤热阻（水份迁移的影响）等因素的影响。

聚氯乙烯绝缘护套电力电缆1. 简介聚氯乙烯（Polyvinyl Chloride，简称PVC）是一种常见的塑料材料，具有优异的绝缘性能和耐化学腐蚀性能，因此被广泛应用于电力电缆的绝缘护套中。

本文将介绍聚氯乙烯绝缘护套电力电缆的特点、应用领域以及相关标准。

2. 特点聚氯乙烯绝缘护套电力电缆具有以下特点：•优异的绝缘性能：聚氯乙烯具有良好的电绝缘性能，能够有效隔离电缆中的导体，保证电力传输的稳定性和安全性。

•耐化学腐蚀性能强：聚氯乙烯具有良好的耐酸碱、耐油、耐盐水等化学腐蚀性能，能够在恶劣环境中长期使用。

•机械强度高：聚氯乙烯具有较高的抗拉强度和抗压强度，能够承受一定的机械应力和外力冲击。

•火焰阻燃性能好：聚氯乙烯绝缘护套电力电缆具有良好的阻燃性能，能够有效阻止火灾蔓延并减少火灾的危害。

3. 应用领域聚氯乙烯绝缘护套电力电缆被广泛应用于以下领域：•建筑电力系统：用于住宅、商业建筑等供电系统的布线，保证电力供应的稳定性和安全性。

•工业电力系统：适用于工厂、矿山等大型电力系统的电力传输和配电，能够承受较大的负荷和机械应力。

•基础设施建设：用于地铁、桥梁、隧道等基础设施建设中的电力供应和传输。

•风电和太阳能电站：聚氯乙烯绝缘护套电力电缆适用于风电和太阳能电站的电力传输和连接。

4. 相关标准在中国，聚氯乙烯绝缘护套电力电缆的生产和应用通常按照以下标准进行：•GB/T 12706-2008《额定电压35kV及以下 XLPE 绝缘电缆及其附件》：该标准规定了额定电压35kV及以下的聚乙烯（交联聚乙烯）绝缘电缆和附件的要求和试验方法。

•GB/T 19666-2005《电缆绝缘和护套材料热老化试验方法》：该标准规定了电缆绝缘和护套材料的热老化试验方法，用于评估材料的老化性能和耐久性。

•GB 9330-2008《聚氯乙烯绝缘电缆用聚氯乙烯护套材料》：该标准规定了聚氯乙烯绝缘电缆用聚氯乙烯护套材料的要求和试验方法。

•DL/T 607-1996《电力电缆用塑料复合材料综合试验方法》：该标准规定了电力电缆用塑料复合材料的综合试验方法，用于评估材料的物理、电气、机械性能等。

聚氯乙烯绝缘聚氯乙烯护套电力电缆用途用途：聚氯乙烯绝缘聚氯乙烯护套电力电缆适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。

2、聚氯乙烯绝缘聚氯乙烯护套电力电缆产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、聚氯乙烯绝缘聚氯乙烯护套电力电缆使用特性：1)电缆导体的最高额定温度为70℃。

2)短路时(最长持续时间不超过5S)电缆导体的最高温度不超过160℃。

3)敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。

4、型号、名称和使用范围型号名称使用范围铜芯铝芯VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、管道内、隧道内 VY VLY 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、管道中 VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下，能承受机械外力作用 VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆6、生产范围型号型号芯数标称截面 mm2铜芯铝芯 VV VY - 1 1.5-300 - VLV VLY 1 2.5-300 VV22 VV23 VLV22 VLV23 1 10-300 VV VY - 2 1.5-185 - VLV VLY 2 2.5-185 VV22 VV23 VLV22 VLV23 2 4-185 VVVY - 3 1.5-185 - VLV VLY 3 2.5-185 VV22 VV23 VLV22 VLV23 3 2.5-240 VV22 VV23 VLV22 VLV23 3 2.5-300 VV22 VV23 VLV22 VLV23 3 4-185 VV VY VLV VLY 3+1 4-185 VV22 VV23 VLV22 VLV23 3+1 4-185 VV VY VLV VLY 4 4-185 VV22 VV23 VLV22 VLV23 4 4-185 VV22 VV23 VLV22 VLV23 4 4-240 VV22 VV23 VLV22 VLV23 4 4-300。
