聚氯乙烯绝缘电力电缆
1额定电压0.6/1KV 、3.6/6KV 聚氯乙烯绝缘电力电缆 执行标准：GB/T12706-2002，另可根据顾客指定标准或技术设计制造。
使用特性：本产品适用于固定敷设于交流50ＨＺ额定电压0.6/1KV 及以下或3.6/6KV 的输配线路上，电缆导体的长期额定工作温度≤70℃，短路温度160摄℃（持续时间≤5秒）。
电缆敷设温度≥0℃，允许弯曲直径≥15倍电缆外径。
型号、名称及用途型号名称 敷设范围铜芯铝芯ＶＶ ＶＬＶ 聚氯乙烯绝缘聚氯乙烯护套电力电缆 敷设在室内、隧道、管道中，不能承受机械外力作用。
ＶＹ ＶＬＹ 聚氯乙烯绝缘聚乙烯护套电力电缆 ＶＶ２２ ＶＬＶ２２ 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 敷设在地下，可承受机械外力，不能承受大的拉力。
ＶＶ２３ ＶＬＶ２３ 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 ＶＶ３２ ＶＬＶ３２ 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 敷设在室内，水中或落差地区，能承受机械外力作用。
ＶＶ４２ＶＬＶ４２聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆注：还可生产相应结构的阻燃型（ZR-）电缆。
规格范围型号 芯数标称截面（mm2)铜芯 铝芯0.6/1KV 3.6/6KV VV VY VV VL Y 1 1 1.5~630VV VY VV VL Y 2 2 1.5~300 VY VLY 3 3 1.5~300 VV22 VLV22 4 1.5~300 VV23 VLV23 3+1 2.5~300 VV32 VLV32 3+2 2.5~300 VV42 VLV424+12.5~300产品图片展示：2电缆基本技术参数：标称截面mm2 标称绝缘厚度mm2 20℃导体直流电阻最大值Ω/km 参考截流量A空气中 土壤中Cu Al CuAl Cu Al 1.5 0.8 12.1 18.9 15 - 22 - 2.5 0.8 7.41 12.1 19 15 29 23 4 0.8 4.61 7.41 26 20 38 30 6 0.8 3.08 4.61 32 26 47 39 10 1.0 1.83 3.08 46 35 65 50 16 1.0 1.15 1.91 60 47 84 65 25 1.2 0.727 1.20 77 60 110 84 35 1.2 0.524 0.868 95 74 130 100 50 1.4 0.387 0.641 115 90 155 120 70 1.4 0.268 0.443 145 115 195 150 95 1.6 0.193 0.320 185 140 230 185 120 1.6 0.153 0.253 210 165 260 205 150 1.8 0.124 0.206 245 190 300 230 185 2.0 0.0991 0.164 280 215 335 260 240 2.2 0.0754 0.125 335 260 390 300 3002.40.0601 0.100375295435340电缆参考外径及重量：芯数*截面 mm2 非铠装电缆铠装电缆近似外径 mm 参考重量kg/km 近似外径参考重量kg/km VV VLV VV22 VLV22 单芯1*1.5 6.6 62.4 - - - - 1*2.5 7.0 76.0 60.0 - - - 1*4 7.9 161.3 76.7 - - - 1*6 8.4 125.7 88.6 - - - 1*10 9.7 179.0 116.3 9.7 435.3 372.5 1*16 10.7 245.2 145.6 10.7 477.3 377.7 1*25 12.4 357.3 199.5 12.4 544.3 386.6 1*35 13.6 460.4 241.7 15.6 637.5 418.8 1*50 15.5 620.8 313.4 17.4 821.4 514.0 1*70 17.1 820.3 390.6 19.1 1104.4 674.7 1*95 19.3 1089.3 502.9 21.3 1409.0 822.5 1*120 20.9 1349.1 599.5 22.9 172.9 953.4 1*150 22.9 1641.2 719.1 24.9 2018.3 1096.3 1*185 25.1 2019.4 871.0 27.1 2445.4 1297.1 1*240 28.4 2653.4 1122.1 30.4 3340.5 1809.6 2芯2*1.510.6132.6----2*2.5 11.4 163.6 132.4 - - - 2*4 13.6 223.6 1738 15.7 370.7 320.9 2*6 14.1 278.7 203.7 16.7 437.5 362.5 2*10 16.7 390.5 263.5 19.3 579.1 452.1 2*16 18.9 535.8 334.4 21.9 815.0 613.5 2*25 22.3 781.9 463.9 25.3 1112.3 794.8 2*35 25.2 1034.5 593.6 27.6 1371.7 930.8 2*50 22.7 1231.5 611.5 25.1 1534.0 914.0 2*70 25.1 1632.1 764.2 27.5 1967.8 1099.8 2*95 28.8 2175.9 997.9 32.2 2775.8 1597.8 2*120 31.2 2679.2 1191.8 34.6 3327.1 1839.7 2*150 34.7 3326.8 1467.6 38.2 4049.5 2190.3 3芯3*1.5 11.0 156.3 - - - - 3*2.5 11.9 197.8 151.0 - - - 3*4 13.7 276.0 201.3 16.3 429.6 354.9 3*6 14.8 429.6 317.2 17.3 517.0 404.5 3*10 17.5 510.5 319.9 20.5 767.1 576.6 3*16 19.8 710.7 408.5 22.8 1003.8 701.7 3*25 23.6 1053.4 576.6 26.6 1402.7 935.8 3*35 26.6 1399.3 738.0 29.2 1760.7 1107.6 3*50 25.4 1769.4 840.0 28.0 2121.4 1191.4 3*70 27.7 2357.8 1055.8 31.3 2951.2 1649.8 3*95 32.1 3171.3 1404.0 35.4 3839.8 2072.5 3*120 35.1 3916.6 1685.5 38.5 4645.0 2413.9 3*150 38.9 4866.5 2077.7 42.3 5673.6 2884.7 3*185 42.9 5967.6 2527.4 46.5 6877.5 3438.4 3*240 48.4 7672.7 3210.6 51.8 8674.3 4212.1 3+1芯3*4+1*2.5 14.3 307.6 217.2 16.9 468.2 427.9 3*6+1*4 15.7 404.6 267.2 18.3 581.6 444.3 3*10+1*6 18.4 585.7 357.7 21.4 857.5 629.5 3*16+1*10 21.0 834.8 469.8 24.1 1146.5 781.6 3*25+1*16 24.9 1231.4 655.4 28.1 1612.4 1036.4 3*35+1*16 26.9 1569.2 808.7 30.9 2078.0 1317.5 3*50+1*25 28.7 2086.7 998.8 32.7 2703.1 1615.1 3*70+1*35 31.7 2789.3 1368.3 35.7 3467.4 1946.3 3*95+1*50 37.3 3768.4 1694.4 41.3 4561.0 2486.9 3*120+1*70 39.9 4686.1 2024.8 44.1 5553.2 2891.9 3*150+1*70 44.6 5667.8 2448.7 48.6 6609.7 3390.6 3*185+1*95 50.3 7078.8 3052.1 53.7 8121.4 4049.7 4芯4*4 14.4 321 224 17.6 555 459 4*6 15.7 415 279 18.9 668 536 4*10 17.6 598 344 21.8 928 67234*16 20.8 893 497 24.0 1218 823 4*25 23.8 1287 666 27.0 1661 1040 4*35 26.2 1695 826 29.5 2108 1238 4*50 30.6 2348 1106 34.1 3061 1820 4*70 34.5 3213 1475 38.5 4016 2277 4*95 39.6 4273 1914 43.6 5196 2873 4*120 42.5 5248 2268 46.5 6240 3259 4*150 47.5 6544 2819 52.1 7708 3983 3+2芯3*4+2*2.5 15.5 355 245 18.5 501 394 3*6+2*4 17.5 480 288 20.0 640 427 3*10+2*6 19.0 665 386 22.0 853 568 3*16+2*10 23.0 999 569 26.0 1210 779 3*25+2*16 27.0 1540 826 30.0 2139 1427 3*35+2*16 28.0 1775 871 32.0 2341 1438 3*50+2*25 32.0 2290 1098 37.0 2948 1755 3*70+2*35 36.0 3131 1425 40.0 3862 2154 3*95+2*50 41.0 4250 1912 45.0 5080 2733 3*120+2*70 45.0 5430 2360 49.0 6435 3260 3*150+2*70 48.0 6300 2720 52.0 7233 3646 3*185+2*95 53.0 8052 3432 57.0 9109 4507 3*240+2*120 58.0 10340 4335 62.0 11502 5501 3*300+2*150 64.0 12801 5381 68.0 14052 6591 4+1芯4*4+1*2.5 16.0 363 245 19.0 570 462 4*6+1*4 17.0 484 290 20.0 698 529 4*10+1*6 19.0 701 408 22.5 910 650 4*16+1*10 23.5 1049 588 26.5 1355 890 4*25+1*16 28.0 1688 875 32.0 2364 1580 4*35+1*16 31.0 2191 971 35.0 2726 1912 4*50+1*25 32.5 2490 1166 36.0 3173 1958 4*70+1*35 36.0 3440 1427 40.0 4187 2278 4*95+1*50 41.5 4695 2060 46.0 5520 2908 4*120+1*70 45.0 5900 2501 49.0 6900 3478 4*150+1*70 49.0 7090 3065 53.0 8063 3986 4*185+1*95 54.0 8922 3781 59.0 9849 4962 4*340+1*120 61.0 11550 4695 64.0 12712 6010 4*300+1*150 67.0 14322 5988 71.0 15772 7303 5芯5*4 16.0 370 246 19.0 593 468 5*6 17.0 490 292 20.5 730 535 5*10 19.0 736 420 23.0 992 676 5*16 24.0 1103 598 27.0 1499 909 5*25 29.0 1768 921 34.0 2533 1684 5*35 33.0 2326 1160 37.0 3164 198045*50 33.0 2700 1235 37.0 337820275*70 36.0 3752 1430 40.0 4520 2402 5*95 42.0 5141 2205 46.0 6028 3083 5*120 45.0 6370 2632 49.0 7310 3596 5*150 50.0 7876 3305 54.0 8901 4342 5*185 55.0 9812 4081 60.0 19982 5261 5*240 63.0 12760 5232 66.0 14052 6513 5*300 69.0 15842 6451 73.0 17280 7898版权所有沈金达电缆有限公司5。
聚氯乙烯绝缘护套电力电缆

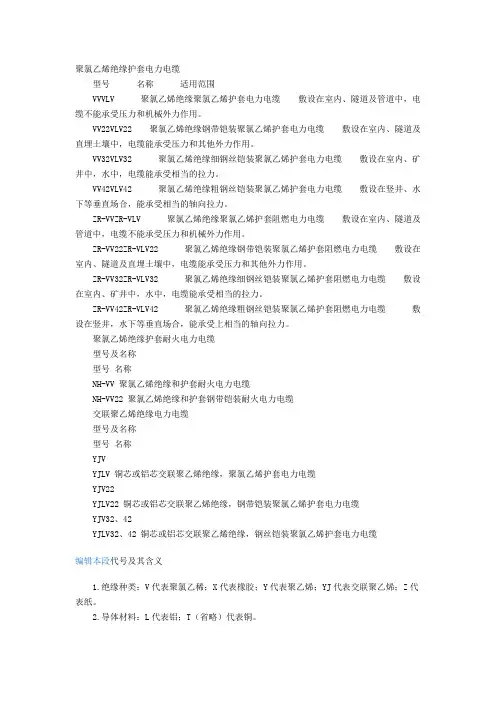

聚氯乙烯绝缘护套电力电缆型号名称适用范围VVVLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
VV22VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。
VV32VLV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。
VV42VLV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在竖井、水下等垂直场合，能承受相当的轴向拉力。
ZR-VVZR-VLV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
ZR-VV22ZR-VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。
ZR-VV32ZR-VLV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。
ZR-VV42ZR-VLV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在竖井，水下等垂直场合，能承受上相当的轴向拉力。
聚氯乙烯绝缘护套耐火电力电缆型号及名称型号名称NH-VV 聚氯乙烯绝缘和护套耐火电力电缆NH-VV22 聚氯乙烯绝缘和护套钢带铠装耐火电力电缆交联聚乙烯绝缘电力电缆型号及名称型号名称YJVYJLV 铜芯或铝芯交联聚乙烯绝缘，聚氯乙烯护套电力电缆YJV22YJLV22 铜芯或铝芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆YJV32、42YJLV32、42 铜芯或铝芯交联聚乙烯绝缘，钢丝铠装聚氯乙烯护套电力电缆编辑本段代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。
3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F 氯丁橡胶护套。
电缆常识(ppt 10).ppt
•3
电缆常识
型号、名称 RV 铜芯氯乙烯绝缘连接电缆（电线） AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
•Байду номын сангаас0
电缆的规格型号代表的含义
•1
电缆常识
型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示， 其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 软线 VV:双层护套线 P屏蔽
2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃
R: 软线
S:双绞线
2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM
•2
电缆常识
例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘
聚氯乙烯绝缘电线电缆检测试验使用功能(ppt 64页)
liuqБайду номын сангаас217@
四、试验步骤及结果判定
（二）结构检查 1、 标志检查 （3）结果判定： 1）标志内容清晰度：电线标志清晰齐全为合格。 2）标志首尾距离：大于标准规定值则合格。 3）标志耐擦性：擦后清晰易辨认为合格，否则判为不合 格。
liuq1217@
四、试验步骤及结果判定
liuq1217@
二、依据标准
2、试验方法标准 （1）GB/T 3048-2007电线电缆电性能试验方法 （2）GB/T 2951-2008/IEC60811电缆绝缘和护套材料通用试验 方法 （3）GB/T18380-2008/IEC60332电缆在火焰条件下的燃烧试验
liuq1217@
liuq1217@
四、试验步骤及结果判定
（二）结构检查
1、 标志检查
包含项目：标志内容、标志清晰度、标志连续性、标志耐 擦性
技术要求：电线包装应附有产品型号、规格、标准号、厂 名和产地的标志，即产品合格证。电线上应有制造厂名、产 品型号和标准号额定电压的连续标志，所有标志字迹应清晰， 颜色容易辨认。(导体温度过70℃时使用的,其识别标志可用 型号或最高温度表示)。一个完整的标志末端与下一个标志始 端之间(前端)在绝缘层上应不超过275 mm ，护套上应不超过 550mm，电线上的标记还应具有耐擦性。
liuq1217@
四、试验步骤及结果判定
（一）、试样制备前的准备工作
将电线电缆去掉线头，再按顺序截取电线电缆12段，线 段分别为第5段1200mm；第9段 10500mm；其余各段为100mm。 100mm长试样按顺序截取，分两部分。第一部分做老化前拉 力检测；第二部分用于老化检测和老化后拉力检测。1200mm 长线段用于导体电阻检测。10000mm绕成直径为150--200mm 的线圈，两头露出大约各250mm用于电压检测和绝缘电阻检 测。
四、试验步骤及结果判定
（二）结构检查 1、 标志检查 （3）结果判定： 1）标志内容清晰度：电线标志清晰齐全为合格。 2）标志首尾距离：大于标准规定值则合格。 3）标志耐擦性：擦后清晰易辨认为合格，否则判为不合 格。
liuq1217@
四、试验步骤及结果判定
liuq1217@
二、依据标准
2、试验方法标准 （1）GB/T 3048-2007电线电缆电性能试验方法 （2）GB/T 2951-2008/IEC60811电缆绝缘和护套材料通用试验 方法 （3）GB/T18380-2008/IEC60332电缆在火焰条件下的燃烧试验
liuq1217@
liuq1217@
四、试验步骤及结果判定
（二）结构检查
1、 标志检查
包含项目：标志内容、标志清晰度、标志连续性、标志耐 擦性
技术要求：电线包装应附有产品型号、规格、标准号、厂 名和产地的标志，即产品合格证。电线上应有制造厂名、产 品型号和标准号额定电压的连续标志，所有标志字迹应清晰， 颜色容易辨认。(导体温度过70℃时使用的,其识别标志可用 型号或最高温度表示)。一个完整的标志末端与下一个标志始 端之间(前端)在绝缘层上应不超过275 mm ，护套上应不超过 550mm，电线上的标记还应具有耐擦性。
liuq1217@
四、试验步骤及结果判定
（一）、试样制备前的准备工作
将电线电缆去掉线头，再按顺序截取电线电缆12段，线 段分别为第5段1200mm；第9段 10500mm；其余各段为100mm。 100mm长试样按顺序截取，分两部分。第一部分做老化前拉 力检测；第二部分用于老化检测和老化后拉力检测。1200mm 长线段用于导体电阻检测。10000mm绕成直径为150--200mm 的线圈，两头露出大约各250mm用于电压检测和绝缘电阻检 测。
《电线电缆介绍》PPT课件
聚烯烃绝缘铝-聚烯烃粘结护套高频农村通信电缆 GB 11326-1989
2.长途通信 电缆
铜芯星绞铅套高频对称通信电缆 1.2/4.4mm 同轴综合通信电缆 2.6/9.4mm 同轴综合通信电缆
GB/T14135-1993 GB 4011-1983 GB 4012-1983
聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线-局用 GB11327.2-1989
精选课件ppt
30
5.2 重点介绍部分通信电缆
❖ 铝塑综合护套市内通信电缆 ❖ 数据通信电缆 ❖ 射频电缆 ❖ 电话网用户铜芯室内线
精选课件ppt
31
5.2.1铝塑综合护套市内通信电缆
➢ 代号及说明如下：
（1）类别 H-市内通信电缆
（4）特征 T-石油膏填充 G-高频隔离 C-自承式
（2）绝缘 Y-实心聚烯烃绝缘 YF-泡沫聚烯烃绝缘 YP-泡沫／实心皮聚烯烃绝缘
精选课件ppt
17
➢ 型式代号及含义
类别、用途 V-塑料电缆 YJ-交联聚乙烯
导体 T-铜(省略)
L-铝
绝缘 V-聚氯乙烯 YJ-交联聚乙烯
护套
外护层
V-聚氯乙烯
Y-聚乙烯 Q-铅套
22，23，32， 33，42，43
等
LW-皱纹铝套
代表产品型号：VLV，VV，VLY，VY，YJLV，YJV
精选课件ppt
产品主要用在传输电话、 电报、电视、广播、传真、 数据和其他电信信息的电缆。
精选课件ppt
28
5.1通信电缆
➢分类
系列名称
品种名称
标准号
聚烯烃绝缘聚烯烃护套市内通信电缆
GB/T13849-1993
1.市内通信 电缆
聚氯乙烯绝缘电线电缆

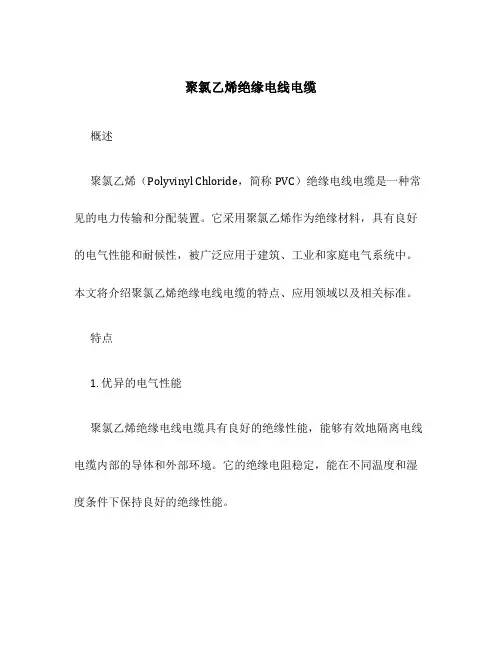

聚氯乙烯绝缘电线电缆概述聚氯乙烯（Polyvinyl Chloride，简称PVC）绝缘电线电缆是一种常见的电力传输和分配装置。
它采用聚氯乙烯作为绝缘材料，具有良好的电气性能和耐候性，被广泛应用于建筑、工业和家庭电气系统中。
本文将介绍聚氯乙烯绝缘电线电缆的特点、应用领域以及相关标准。
特点1. 优异的电气性能聚氯乙烯绝缘电线电缆具有良好的绝缘性能，能够有效地隔离电线电缆内部的导体和外部环境。
它的绝缘电阻稳定，能在不同温度和湿度条件下保持良好的绝缘性能。
2. 耐候性强PVC材料具有良好的耐候性，能够承受极端温度和湿度的影响。
聚氯乙烯绝缘电线电缆适用于室内和室外安装，能够在各种环境下长期稳定工作。
3. 耐腐蚀性能优异PVC材料对酸、碱和盐溶液等腐蚀性物质具有优异的耐腐蚀性能。
这使得聚氯乙烯绝缘电线电缆在酸雨地区或化学工厂等环境中得到广泛应用。
4. 施工方便聚氯乙烯绝缘电线电缆柔软易弯曲，便于布线和安装。
它的外观平滑，易于开槽和接头，可节省施工时间和成本。
应用领域1. 建筑领域聚氯乙烯绝缘电线电缆广泛应用于建筑领域，用于供电和照明系统。
它可以用于住宅、商业和工业建筑中的电气设备、照明灯具和电力传输线路。
2. 工业领域在工业领域，聚氯乙烯绝缘电线电缆被用于供电和控制系统。
它可以承载高电压和大电流，适用于工厂、矿山和化工厂等场所的电气设备。
3. 家庭领域在家庭领域，聚氯乙烯绝缘电线电缆常用于家庭电气设备的供电和连接。
它被广泛应用于家庭照明、插座和电视等电器设备。
4. 交通运输领域聚氯乙烯绝缘电线电缆也在交通运输领域得到广泛应用。
它可以用于地铁、铁路和公路等交通设施的电力传输和信号控制。
相关标准1. 国家标准聚氯乙烯绝缘电线电缆的生产和使用需要遵守一系列国家标准。
例如，国家标准GB/T 5023-2008《实施IEC 60227 1983 整体编织屏蔽塑料绝缘电缆》规定了聚氯乙烯绝缘电线电缆的规格、材料要求和试验方法。
1KV聚氯乙烯绝缘电力电缆的详细资料：

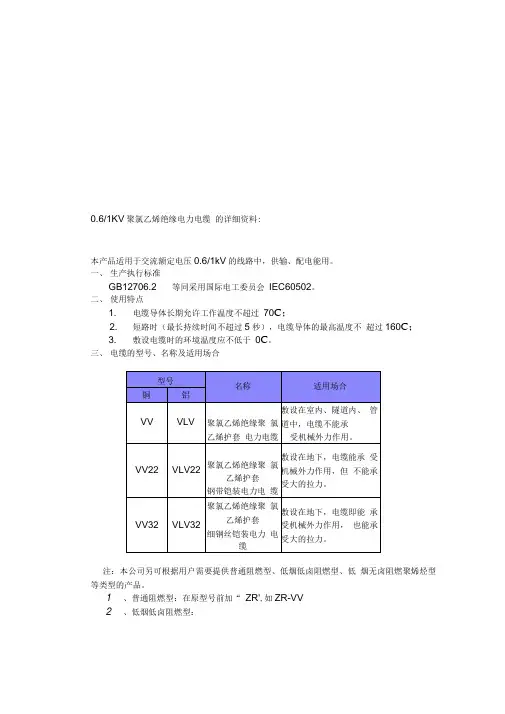

0.6/1KV聚氯乙烯绝缘电力电缆的详细资料:本产品适用于交流额定电压0.6/1kV的线路中，供输、配电能用。
一、生产执行标准GB12706.2 等同采用国际电工委员会IEC60502。
二、使用特点1. 电缆导体长期允许工作温度不超过70C；2. 短路时（最长持续时间不超过5秒），电缆导体的最高温度不超过160C；3. 敷设电缆时的环境温度应不低于0C。
三、电缆的型号、名称及适用场合注：本公司另可根据用户需要提供普通阻燃型、低烟低卤阻燃型、低烟无卤阻燃聚烯烃型等类型的产品。
1 、普通阻燃型：在原型号前加“ ZR',如ZR-VV2 、低烟低卤阻燃型：a 、在原型号前加“ DDZ ，女口 DDZ-VVb 、在原型号前加“ ZR ,并将型号中字母“ V 改写为“VD 如 ZR-VDVD3 、低烟无卤阻燃聚烯烃型：在原型号前加“ ZR'并将型号中字母 “V ”改写为“ E ”，如ZR-EE四、型号、芯数、标称截面注：（1）用户也可向本公司订购5芯制电力电缆，如：3+2型、4+1 型。
（2）中性线可以采用双色线。
五、交货长度电缆交货长度按双方协议规定，长度计量误差不超过土 0.5%金属屏蔽电力电缆 规格型号：产品报 价：适用于额定电压0.6/1kV 及以下的电力线路中作输送电能用。
本产品具有较强的抗电磁干 扰、抗雷击及均匀电场，改善供电品质的特性， 特别适用具有精密电子装置的场所，如计算机中心、航空航天监控中心、智能大厦等。
金属屏蔽电力电缆 的详细资料:产品特占：八、一、产品用途适用于额定电压0.6/1kV 及以下的电力线路中作输送电能用。
本产品具有较强的抗电磁干扰、抗雷击及均匀电场，改善供电品质的特性，特别适用具有精密电子装置的场 所，如计算机中心、航空航天监控中心、智能大厦等。
二、 执行标准本产品按Q/HX-15设计制造 三、 型号名称型号说明：金属屏蔽电力电缆只是在设计结构上与交联聚乙烯绝缘电力电缆和聚氯乙在型号上以“―P'后缀加以区分，女口： VV-P 、YJV-P 、YJLV22-P四、规格型号烯绝缘电力电缆有所不同, 等等五、使用条件1 、线缆导体长期工作温度应不超过70C2 、短路时，电缆导体的最高温度应不超过160C3 、敷设时的环境温度不低于0C,低于0C应预先加热电缆敷设时的最小弯曲半径4 、单芯电缆不小于电缆外径的20倍5 、多芯电缆不小于电缆外径的15倍6、敷设时，应将屏蔽层两端可靠接地，并不使屏蔽层断裂或松散，否则会降低屏蔽效果六、主要技术参数七、电缆绝缘线芯:1 —5芯,标称截面：1.5 —300mm2单芯截面为：1.5 ―― 1000 mm2八、使用特性铜（铝）导体PVC(XPLE)绝塚旬带铜带屏蔽十，变货长度1.应圈100M,成盘应大于U）刖：2.短段电藐环小于1防，短段电缆的交貨数昼应不超过交货总长庶i既」且每个包装件应不超过五段: 王根搪双方协谀允许任何怪度的电甥交贷」栓度溟劲±0砕：4用尸对产品有幅槪蒔世襲求”在合同中需另补克协议交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆一、产品标准本产品按GB12706《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》和GB12666《电线电缆燃烧实验方法》标准生产，同时还可根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。
电线电缆基础知识培训 PPT
1
第３章、 电线电缆材料------电缆用金属材料
1、 银 金属导电性及导热性最高﹐具有良好的耐腐蚀性及耐氧化性﹐有良好塑
性﹐易于焊接﹔主要用于镀层和包复层﹔主要用做耐高温线及(注﹕依照 集肤效应原理)用做高频通讯电缆导体。
2、 铜 导电性仅次于银﹐导热性仅次于金﹐银﹔抗腐蚀﹐无磁性﹐塑性好﹐易
5、镀绞镀铜线
主要用于电子线上﹐性能同裸绞镀铜线﹐锡层附着性优于裸绞镀铜线。
1
第３章、 电线电缆材料------ 常用导体（续）
6、镀银铜线 相对于镀锡铜线﹐主要增加导体的导电性能(导电性能亦优于裸铜线)﹐耐氧化 性(耐热性)好。加工方式与镀锡铜线相同﹐分为单根(或实心)镀锡铜线和绞合。 绞合的目的是保持导体柔软。
1
第３章、 电线电缆材料------辅助材料
填充材料 聚酯纤维、棉纱、PP绳。目的是保持电缆圆整﹐减少胶料用量﹐降低成本 ﹐可增加电缆强度。聚脂纤维常用于弯曲要求高的线材。
分隔材料 •棉纸、聚酯带、发泡PP带、滑石粉 /云母粉、硅油、DOP、B.T.A。 芯线成 缆时绕包纸带或押出外被时纵包纸带﹐可使电线圆整﹐保证开皮。 •滑石粉/云母粉---外被押出时,芯线PVC表面与被覆PVC受热﹐易粘着一起﹐ 使用滑石粉隔离﹐可以保证开皮及控制附着力。 •绝缘押出时喷涂硅油﹐主要是改善导体与绝缘之间的附着力﹐用于绝缘与外 被之间可以保证开皮。 •DOP用于导体与绝缘之间﹐改善导体与绝缘之间的附着力。 •B.T.A.溶液在押出绝缘时涂于导体表面﹐主要是防止裸铜丝氧化。
电力电缆 又称力缆，用于传输电缆；常做地下敷设。
架空线 (裸电线) 又称裸电线，常用于长距离传输电能；常做架空敷设。
通讯电缆 用于传输电信号；常敷设于地下或架空。
第３章、 电线电缆材料------电缆用金属材料
1、 银 金属导电性及导热性最高﹐具有良好的耐腐蚀性及耐氧化性﹐有良好塑
性﹐易于焊接﹔主要用于镀层和包复层﹔主要用做耐高温线及(注﹕依照 集肤效应原理)用做高频通讯电缆导体。
2、 铜 导电性仅次于银﹐导热性仅次于金﹐银﹔抗腐蚀﹐无磁性﹐塑性好﹐易
5、镀绞镀铜线
主要用于电子线上﹐性能同裸绞镀铜线﹐锡层附着性优于裸绞镀铜线。
1
第３章、 电线电缆材料------ 常用导体（续）
6、镀银铜线 相对于镀锡铜线﹐主要增加导体的导电性能(导电性能亦优于裸铜线)﹐耐氧化 性(耐热性)好。加工方式与镀锡铜线相同﹐分为单根(或实心)镀锡铜线和绞合。 绞合的目的是保持导体柔软。
1
第３章、 电线电缆材料------辅助材料
填充材料 聚酯纤维、棉纱、PP绳。目的是保持电缆圆整﹐减少胶料用量﹐降低成本 ﹐可增加电缆强度。聚脂纤维常用于弯曲要求高的线材。
分隔材料 •棉纸、聚酯带、发泡PP带、滑石粉 /云母粉、硅油、DOP、B.T.A。 芯线成 缆时绕包纸带或押出外被时纵包纸带﹐可使电线圆整﹐保证开皮。 •滑石粉/云母粉---外被押出时,芯线PVC表面与被覆PVC受热﹐易粘着一起﹐ 使用滑石粉隔离﹐可以保证开皮及控制附着力。 •绝缘押出时喷涂硅油﹐主要是改善导体与绝缘之间的附着力﹐用于绝缘与外 被之间可以保证开皮。 •DOP用于导体与绝缘之间﹐改善导体与绝缘之间的附着力。 •B.T.A.溶液在押出绝缘时涂于导体表面﹐主要是防止裸铜丝氧化。
电力电缆 又称力缆，用于传输电缆；常做地下敷设。
架空线 (裸电线) 又称裸电线，常用于长距离传输电能；常做架空敷设。
通讯电缆 用于传输电信号；常敷设于地下或架空。
电线电缆材料——塑料PVC课件
包装材料
PVC薄膜常用于食品、药品的 包装，因其阻隔性能好、透明
度高、成本低等特点。
02 PVC电线电缆的优点
高绝缘性能
01
PVC塑料具有优良的电气绝缘性 能，可以有效阻止电流的传导， 确保电线电缆的安全使用。
02
良好的绝缘性能使PVC电线电缆 在高压电场下仍能保持稳定的性 能，广泛应用于高压输电线路和 电器设备的制造。
谢谢聆听
智能化
要点一
智能监测
随着物联网技术的发展，电线电缆的智能化监测成为发展 趋势。PVC材料可以与智能监测技术相结合，实现对电线 电缆运行状态的实时监测和预警，提高供电安全性和可靠 性。
要点二
智能控制
通过在PVC材料中加入智能控制元件，实现对电线电缆的 智能控制，例如温度控制、电流控制等，提高电线电缆的 性能和使用寿命。
PVC电线电缆具有良好的绝缘性能和耐热性能，能够承受高电压和高电流，是 电力系统中的主要传输介质。它们被用于制造电力电缆、控制电缆、通信电缆 等，保障电力系统的安全稳定运行。
通信系统
总结词
PVC电线电缆在通信系统中扮演着重要的角色，用于传输信号和数据。
详细描述
PVC电线电缆具有优异的电气性能和物理性能，能够满足通信系统对信号传输质量的要求。它们被广泛应用于制 造通信电缆、光缆等，支持电话、互联网、电视信号等的传输。
详细描述
PVC树脂是由氯乙烯单体经过聚合反应合成的，为了获得不同性能的PVC电线电缆，需要采用不同的 配方，如添加增塑剂、稳定剂、填料等。这些配方的选择和添加量需要根据具体的应用需求和性能要 求进行优化。
PVC电线电缆的制造流程
总结词
PVC电线电缆的制造流程包括原料准备、塑 化、成型、冷却、牵引、卷取等环节，这些 环节对电线电缆的性能和质量都有重要影响 。
PVC薄膜常用于食品、药品的 包装，因其阻隔性能好、透明
度高、成本低等特点。
02 PVC电线电缆的优点
高绝缘性能
01
PVC塑料具有优良的电气绝缘性 能，可以有效阻止电流的传导， 确保电线电缆的安全使用。
02
良好的绝缘性能使PVC电线电缆 在高压电场下仍能保持稳定的性 能，广泛应用于高压输电线路和 电器设备的制造。
谢谢聆听
智能化
要点一
智能监测
随着物联网技术的发展，电线电缆的智能化监测成为发展 趋势。PVC材料可以与智能监测技术相结合，实现对电线 电缆运行状态的实时监测和预警，提高供电安全性和可靠 性。
要点二
智能控制
通过在PVC材料中加入智能控制元件，实现对电线电缆的 智能控制，例如温度控制、电流控制等，提高电线电缆的 性能和使用寿命。
PVC电线电缆具有良好的绝缘性能和耐热性能，能够承受高电压和高电流，是 电力系统中的主要传输介质。它们被用于制造电力电缆、控制电缆、通信电缆 等，保障电力系统的安全稳定运行。
通信系统
总结词
PVC电线电缆在通信系统中扮演着重要的角色，用于传输信号和数据。
详细描述
PVC电线电缆具有优异的电气性能和物理性能，能够满足通信系统对信号传输质量的要求。它们被广泛应用于制 造通信电缆、光缆等，支持电话、互联网、电视信号等的传输。
详细描述
PVC树脂是由氯乙烯单体经过聚合反应合成的，为了获得不同性能的PVC电线电缆，需要采用不同的 配方，如添加增塑剂、稳定剂、填料等。这些配方的选择和添加量需要根据具体的应用需求和性能要 求进行优化。
PVC电线电缆的制造流程
总结词
PVC电线电缆的制造流程包括原料准备、塑 化、成型、冷却、牵引、卷取等环节，这些 环节对电线电缆的性能和质量都有重要影响 。
聚氯乙烯绝缘电线聚氯乙烯绝缘软线课件
节省了维修成本和提高了生产效率。
05
聚氯乙烯绝缘电线聚氯 乙烯绝缘软线的未来发 展与挑战
新材料与新技术的应用
高性能聚合物材料
随着新材料技术的不断发展，聚氯乙烯 绝缘电线聚氯乙烯绝缘软线将采用更高 性能的聚合物材料，以提高其电气性能 、耐热性能和机械强度。
VS
纳米技术应用
纳米材料在电线电缆中的应用将进一步提 高其导电性能、绝缘性能和耐老化性能， 为电线电缆行业带来新的突破。
02
聚氯乙烯绝缘电线聚氯 乙烯绝缘软线的性能特 点
电性能
高电绝缘性
聚氯乙烯绝缘材料具有良好的电绝缘性能，能够有效隔离电路，防止电流泄漏 和电击事故的发生。
低介电常数
较低的介电常数有助于降低线路的感抗和容抗，减少信号传输过程中的损失和 干扰。
机械性能
良好的柔韧性
聚氯乙烯绝缘软线具有较好的柔韧性和可塑性，方便安装和布线，不易断裂或磨 损。
抗张强度适中
适当的抗张强度能够保证电线在使用过程中不易过度伸长或断裂，保持电线的稳 定性和可靠性。
热性能
良好的耐热性
聚氯乙烯绝缘材料具有较高的耐热性 ，能够在较高温度下保持其电绝缘性 能和使用寿命。
低热膨胀系数
较低的热膨胀系数使得电线在温度变 化时不易变形，保持线路的稳定性和 可靠性。
环境适应性
在建筑领域，电线安全性至关重要，聚氯乙烯绝缘电线聚氯乙烯绝缘软线的高品质 保证了建筑用电的安全可靠。
工业自动化领域的应用
在工业自动化领域，聚氯乙烯绝缘电 线聚氯乙烯绝缘软线广泛应用于各种 机械设备和生产线的电力传输。
工业自动化领域对电线的可靠性和耐 用性要求高，聚氯乙烯绝缘电线聚氯 乙烯绝缘软线能够满足这些需求。
05
聚氯乙烯绝缘电线聚氯 乙烯绝缘软线的未来发 展与挑战
新材料与新技术的应用
高性能聚合物材料
随着新材料技术的不断发展，聚氯乙烯 绝缘电线聚氯乙烯绝缘软线将采用更高 性能的聚合物材料，以提高其电气性能 、耐热性能和机械强度。
VS
纳米技术应用
纳米材料在电线电缆中的应用将进一步提 高其导电性能、绝缘性能和耐老化性能， 为电线电缆行业带来新的突破。
02
聚氯乙烯绝缘电线聚氯 乙烯绝缘软线的性能特 点
电性能
高电绝缘性
聚氯乙烯绝缘材料具有良好的电绝缘性能，能够有效隔离电路，防止电流泄漏 和电击事故的发生。
低介电常数
较低的介电常数有助于降低线路的感抗和容抗，减少信号传输过程中的损失和 干扰。
机械性能
良好的柔韧性
聚氯乙烯绝缘软线具有较好的柔韧性和可塑性，方便安装和布线，不易断裂或磨 损。
抗张强度适中
适当的抗张强度能够保证电线在使用过程中不易过度伸长或断裂，保持电线的稳 定性和可靠性。
热性能
良好的耐热性
聚氯乙烯绝缘材料具有较高的耐热性 ，能够在较高温度下保持其电绝缘性 能和使用寿命。
低热膨胀系数
较低的热膨胀系数使得电线在温度变 化时不易变形，保持线路的稳定性和 可靠性。
环境适应性
在建筑领域，电线安全性至关重要，聚氯乙烯绝缘电线聚氯乙烯绝缘软线的高品质 保证了建筑用电的安全可靠。
工业自动化领域的应用
在工业自动化领域，聚氯乙烯绝缘电 线聚氯乙烯绝缘软线广泛应用于各种 机械设备和生产线的电力传输。
工业自动化领域对电线的可靠性和耐 用性要求高，聚氯乙烯绝缘电线聚氯 乙烯绝缘软线能够满足这些需求。
铜芯聚氯乙烯绝缘电线1
0.4～2 5 0.4～1.5
1 2
10
RVVP(-ZR)
300／300
0.5～2 5 0.4～1.5
1 2～4
2～3
11
60227IEC 53(RVV}l-ZR)
300／500
0.75～2.5
2～5
电缆规格:JB8734-1998
序号
型号
额定电压(V)
标称截面(mm2)
芯数
1
BV(-ZR)
300／500
0.75～1
1
2
BLV(-ZR)
450／750
2.5～400
1
3
BVR(-ZR)
450／750
2.5～70
10
RVVP
铜芯聚氯乙烯绝缘、屏蔽、聚氯乙烯护套软电缆
11
RVP-90
铜芯耐热90℃聚氯乙烯绝缘屏蔽软电线
阻燃电缆型号和名称
序号
型号
名称
1
60227 IEC 01(BV)-ZR
一般用途单芯硬导体无护套阻燃电缆
2
60227 IEC 02(RV)-ZR
一般用途单芯软导体无护套阻燃电缆
3
60227 IEC 05(BV)-ZR
1.5～240
1
3
60227IEC 05(BV)(-ZR)
300／500
0.5～1
1
4
60227IEC 06(RV)(-ZR)
300／500
0.5～1
1
5
60227IEC 07(BV-90)(-ZR)
300／500
0.5～2.5
1
6
60227IEC 08(RV-90)(-ZR)
1 2
10
RVVP(-ZR)
300／300
0.5～2 5 0.4～1.5
1 2～4
2～3
11
60227IEC 53(RVV}l-ZR)
300／500
0.75～2.5
2～5
电缆规格:JB8734-1998
序号
型号
额定电压(V)
标称截面(mm2)
芯数
1
BV(-ZR)
300／500
0.75～1
1
2
BLV(-ZR)
450／750
2.5～400
1
3
BVR(-ZR)
450／750
2.5～70
10
RVVP
铜芯聚氯乙烯绝缘、屏蔽、聚氯乙烯护套软电缆
11
RVP-90
铜芯耐热90℃聚氯乙烯绝缘屏蔽软电线
阻燃电缆型号和名称
序号
型号
名称
1
60227 IEC 01(BV)-ZR
一般用途单芯硬导体无护套阻燃电缆
2
60227 IEC 02(RV)-ZR
一般用途单芯软导体无护套阻燃电缆
3
60227 IEC 05(BV)-ZR
1.5～240
1
3
60227IEC 05(BV)(-ZR)
300／500
0.5～1
1
4
60227IEC 06(RV)(-ZR)
300／500
0.5～1
1
5
60227IEC 07(BV-90)(-ZR)
300／500
0.5～2.5
1
6
60227IEC 08(RV-90)(-ZR)
聚氯乙烯绝缘电线电缆
❖ （1）将已经制备好的3跟30mm长的铜芯， 分别置于仪器观测面上，观测一个面后，再 旋转90°，观测另一个面。3个铜芯共观测6 个数值。要求结果精确到小数点后两位。
❖ 数据处理与结果判定：
❖ 取观测的6个数值的算术平均数，结果判定时 保留1位小数，数据修约采用四舍五入。
❖ 最后结果与标准中最大值比较，小于等于为 合格，大于为不合格
❖ （3）尺寸为25mm以下，读数精确到小数点 后两位，大于25mm，读数精确到小数点后 一位
❖ 数据处理与判定：
❖ 外形尺寸取6个数值的算术平均数，保留到小 数点后两位，数据修约采用四舍五入
❖ 最后于标准值比较，小于等于该标准为合格， 大于为不合格。
检测方法（线芯直径）
❖ 从第1.6.9电线段中将铜芯取出，截取约 20~30mm
检测方法（抗张强度）
❖ 取样与样品制备： ❖ 取至少5个供老化前机械性能试验和至少5个供老化
后用的试件，长度为100mm ❖ 制备哑铃试件或管状试件 ❖ （1）管状试件截面积计算 ❖ 根据截面尺寸计算
❖ A=(D—d)d d—绝缘厚度平均值，mm 修约到小数点后两位 D—管状试件外径的平均值， mm，修约到小数点后
初步制样
❖ 取待检样品，将电线电缆去掉线头，截取初步试样
❖ 截取13段，长度分别为：第1~4段大于100mm(约 120mm），第5段不小于1000mm（约1200mm导 体电阻试验），第6~8段大于100mm（约 120mm），第9段位5000mm（电气性能试验）， 第10~12段大于100mm（约120mm）第13段 600±25mm(垂直燃烧试验），其余各段大于 100mm
❖
树立质量法制观念、提高全员质量意 识。20.10.2120.10.21Wednes day, October 21, 2020
❖ 数据处理与结果判定：
❖ 取观测的6个数值的算术平均数，结果判定时 保留1位小数，数据修约采用四舍五入。
❖ 最后结果与标准中最大值比较，小于等于为 合格，大于为不合格
❖ （3）尺寸为25mm以下，读数精确到小数点 后两位，大于25mm，读数精确到小数点后 一位
❖ 数据处理与判定：
❖ 外形尺寸取6个数值的算术平均数，保留到小 数点后两位，数据修约采用四舍五入
❖ 最后于标准值比较，小于等于该标准为合格， 大于为不合格。
检测方法（线芯直径）
❖ 从第1.6.9电线段中将铜芯取出，截取约 20~30mm
检测方法（抗张强度）
❖ 取样与样品制备： ❖ 取至少5个供老化前机械性能试验和至少5个供老化
后用的试件，长度为100mm ❖ 制备哑铃试件或管状试件 ❖ （1）管状试件截面积计算 ❖ 根据截面尺寸计算
❖ A=(D—d)d d—绝缘厚度平均值，mm 修约到小数点后两位 D—管状试件外径的平均值， mm，修约到小数点后
初步制样
❖ 取待检样品，将电线电缆去掉线头，截取初步试样
❖ 截取13段，长度分别为：第1~4段大于100mm(约 120mm），第5段不小于1000mm（约1200mm导 体电阻试验），第6~8段大于100mm（约 120mm），第9段位5000mm（电气性能试验）， 第10~12段大于100mm（约120mm）第13段 600±25mm(垂直燃烧试验），其余各段大于 100mm
❖
树立质量法制观念、提高全员质量意 识。20.10.2120.10.21Wednes day, October 21, 2020
使用功能-聚氯乙烯绝缘电线电缆检测试验66页PPT
检测试验
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
聚氯乙烯绝缘电线聚氯乙烯绝缘软线
9
电气控制技术应用
3、导线颜色的选用 为了整机装配及维修方便，导线和绝缘套管的颜色选用，要 符合习惯、便于识别，通常导线颜色按下表的规定选用
导线颜色的选用
10
载流量的计算
电气控制技术应用
某截面的导线在不超过最高工作温度条件下，允许长期通过的最 大电流就是该导线的载流量。铝导线的载流量可用如下口诀测量： 10 下五，100上二，16、25四，35、50三，70、95两倍半。 口诀中的阿拉伯数字与倍数的排列关系如下： 对于1.5、2.5、4、6、10m㎡的导线可将其截面积数乘以5倍。 对于16、25m㎡的导线可将其截面积数乘以4倍。 对于35、50m㎡的导线可将其截面积数乘以3倍。 对于70、95m㎡的导线可将其截面积数乘以2.5倍。 对于120、150、185m㎡的导线可将其截面积数乘以2倍。 铜导线的截流量可按铝导线的截流量升一级算。
电气控 常用导线的类型有
裸线 绝缘电线电缆
电气控制技术应用
通信电缆
电磁线
2
常用导线
1、 裸线
电气控制技术应用
只有导体部分没有绝缘和护层结构，常用的裸线 有软线和型线两种，软线是由多股铜线或镀锡铜线胶合 编织而成，其特点是是柔软、耐振动、耐弯曲：
图1.1
型线是非圆形截面的裸电线
5
电气控制技术应用
4、通信电缆 通信电缆是指用于近距离音频通信和远距的高频载波和数字 通信及信号传输电缆，根据通信电缆的用途和适用范围，可分为 六大系列产品，即市内通信电缆、长途对称电缆、同轴电缆、海 底电缆、光纤电缆、射频电缆。
6
命名法
电气控制技术应用
1、电线型号命名法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初步制样
❖ 取待检样品，将电线电缆去掉线头，截取初步试样
❖ 截取13段，长度分别为：第1~4段大于100mm(约 120mm），第5段不小于1000mm（约1200mm导 体电阻试验），第6~8段大于100mm（约 120mm），第9段位5000mm（电气性能试验）， 第10~12段大于100mm（约120mm）第13段 600±25mm(垂直燃烧试验），其余各段大于 100mm
两位
❖ 根据密度、质量和长度计算 ❖ A=1000m/(d×L） ❖ m-试样的质量（g），到小数点后三位 ❖ L-长度（mm），到小数点后一位 ❖ D-密度（g/cmm²），到小数点后三位 ❖ 根据体积和长度计算
❖ A=V/L ❖ V-体积，到小数点后两位 ❖ L-长度，到小数点后一位
❖ （2）哑铃试件
❖ 02：一般用途单芯软导体无护套电缆
❖ 05：内部布线用导体温度为70℃的单芯实心 导体无护套电缆
❖ 06：内部布线用导体温度为70℃的单芯软导 体无护套电缆
❖ 07：内部布线用导体温度为90℃的单芯实心 导体无护套电缆
❖ 08：内部布线用导体温度为90℃的单芯软导 体无护套电缆
❖ R:连接用软电缆 ❖ T：电梯电缆 ❖ S：装饰照明用软线
❖ （1）将已经制备好的3跟30mm长的铜芯， 分别置于仪器观测面上，观测一个面后，再 旋转90°，观测另一个面。3个铜芯共观测6 个数值。要求结果精确到小数点后两位。
❖ 数据处理与结果判定：
❖ 取观测的6个数值的算术平均数，结果判定时 保留1位小数，数据修约采用四舍五入。
❖ 最后结果与标准中最大值比较，小于等于为 合格，大于为不合格
❖ 将绝缘线芯（护套）轴向切开，抽出导体，从绝缘 试样上取出哑铃试件
❖ 每一个试样切成适当的试条，在试条上表示记号， 试条应磨平或削平，使标记线之间具有平行的表面。 对PE和PP试件只能削平不能磨平。磨平或削平后， 试条厚度应不小于0.8mm，不大于2.0mm。如果不 能获得0.8mm的厚度，允许最小厚度为0.6mm。
❖ （3）尺寸为25mm以下，读数精确到小数点 后两位，大于25mm，读数精确到小数点后 一位
❖ 数据处理与判定：
❖ 外形尺寸取6个数值的算术平均数，保留到小 数点后两位，数据修约采用四舍五入
❖ 最后于标准值比较，小于等于该标准为合格， 大于为不合格。
检测方法（线芯直径）
❖ 从第1.6.9电线段中将铜芯取出，截取约 20~30mm
检测方法（抗张强度）
❖ 取样与样品制备： ❖ 取至少5个供老化前机械性能试验和至少5个供老化
后用的试件，长度为100mm ❖ 制备哑铃试件或管状试件 ❖ （1）管状试件截面积计算 ❖ 根据截面尺寸计算
❖ A=(D—d)d d—绝缘厚度平均值，mm 修约到小数点后两位 D—管状试件外径的平均值， mm，修约到小数点后
❖ 断裂伸长率：拉伸试件至断裂时，标记距离的增量 与未拉伸试件标记距离的百分比
❖ 抗张强度：拉伸试件至断裂时记录的最大的抗拉应 力
概念介绍
❖ 60227 IEC 01（BV）2.5 ❖ 60227 IEC 01（BV）：一般用途单芯硬导
体无护套电缆 ❖ 01：导体种类(单芯硬导体) ❖ B：固定敷设用电缆（电线） ❖ V：绝缘聚氯乙烯 ❖ 2.5：导体标称截面积
绝缘厚度与平均外径 60227 IEC 01（BV）2.5
绝缘厚度应不小于规定值
… … 最大截面积到400
❖ 结构检查：
❖ 一个完整的标志的末端与下一个标志的始端之间的 距离在绝缘层上应不超过200mm，在护套上应不超 过500mm
❖ 电线电缆的标记应ห้องสมุดไป่ตู้有耐擦性
❖ 检测方法与结果判定：
❖ 用直尺测量电线电缆上印子间距，如果符合要求则 为合格
❖ （2）从目测最薄点开始测量，读取数值 ❖ （3）转动60度，再读取一个数字，一共转动5次，读取6个
值为一组，共读取三组，18个数值。 ❖ 若绝缘厚度大于等于0.5mm，读取两位小数，若厚度小于
0.5mm，读取三位小数
❖ 数据处理和结果判定：
❖ 取每组数值的算术平均值，修约到小数点后 两位
❖ 结果判定时取18个值的算术平均数，数据修 约采取四舍五入，最后于标准值比较，大于 等于为合格，小于为不合格
❖ 所测全部数值的最小值作为绝缘厚度的最小 厚度（最薄厚度）。且最小厚度不应小于绝 缘厚度规定值的90%-0.1mm
检测方法（平均外径）
❖ （1）制备3个绝缘薄片，放置于低倍投影仪 的测量装置工作面上，任意取其中的一个直 径，读取数字
❖ （2）转动90度，再读取一个数字，2个值为 一组，三个薄片共读取六个数值
❖ 额定电压：电缆结构设计和电性能检测用的基准电 压
❖ 绝缘电阻：在规定条件下，处于两个导体之间的绝 缘材料的电阻
❖ 体积电阻：排除表面电流后由体积导电所确定的绝 缘电阻部分
❖ 体积电阻率：折算成单位立方体积时的体积电阻
❖ 最大拉力：进行机械性能试验期间负荷达到最大值
❖ 抗拉应力：试件未拉伸时单位面积上的拉力
❖ 其中1.3.6.8.11用于老化前拉力试验 ❖ 2.4.7.10.12用于老化试验和老化后拉力试验
检测参数与技术指标
❖ 绝缘厚度（查表） ❖ 外形尺寸：（查表） ❖ 抗张强度（老化前）：≥12.5MPa ❖ 断裂伸长率（老化前）：≥125% ❖ 抗张强度变化率：±20 ❖ 断裂伸长变化率：±20 ❖ 电压试验：2500V高压 5min内不击穿 ❖ 导体电阻：（查表） ❖ 绝缘电阻：（查表） ❖ 不延燃试验：（表述）
❖ 耐擦性检测应用浸过水的一团脱脂棉轻轻擦拭线上 的印字，共擦拭10次，经擦拭后，印字清晰易于辨 认为合格。
检测方法（绝缘厚度）
❖ 检测仪器：读数显微镜或放大倍数至少为10倍投影仪，精度 0.01mm
❖ 去除所有护层，用适当的道具沿着导体轴线相垂直的平面切 取薄片。
❖ 注：试件应取包含标记的一段
❖ （1）制备3个绝缘薄片，分别放置于仪器的测量装置工作面 上，切割面与光轴垂直。
聚氯乙烯绝缘 电线电缆
单芯硬导体无护套电缆
❖ 性能检测：导体的试验方法、绝缘材料和护 套材料试验方法
❖ 电线电缆因用途不同，其类型可分为低压电 缆、高压电缆、通信用的、船用的等。
产品标准

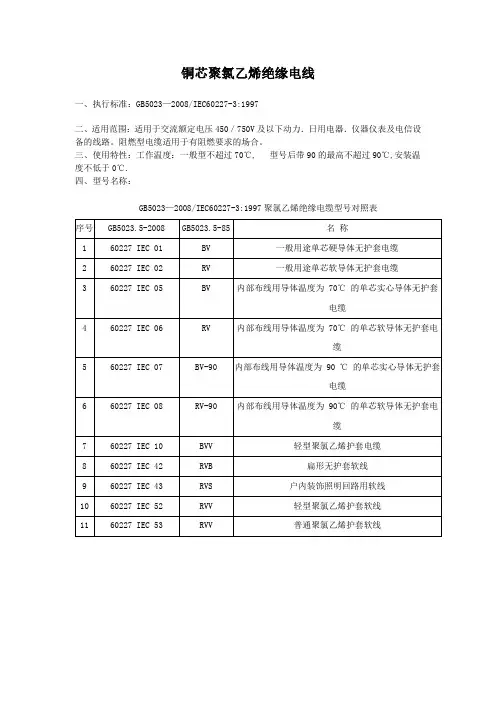

❖ GB/T5023.3-2008 《额定电压450/750V及以下聚氯乙烯绝
缘电线 第3部分：固定布线用无护套电 缆》
