聚氯乙烯绝缘电缆电线和软线结构参数表

常用控制电缆规格型号表及说明Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】KVV控制电缆规格型号表铺设：聚氯乙烯绝缘电缆长期工作温度为70℃；交联聚乙烯绝缘电缆长期工作温度为90℃敷设电缆的温度不能低于0℃。

允许弯曲半径：非铠装电缆（R）：R≥6D（D：电缆外径）;铠装或铜胶带屏蔽电缆：R≥12D;屏蔽软电缆：R≥10D。

注释：具体电缆芯数系列为，2，3，5，7，8，10，12，14，16，19，24，27，30，37；R--连接用软电缆（电线），软结构；V--绝缘聚氯乙烯 V--聚氯乙烯绝缘 V--聚氯乙烯护套；B--平型（扁形） S--双绞型；A--镀锡或镀银；F--耐高温；P--编织屏蔽 P2--铜带屏蔽 P22--钢带铠装；Y--预制型、一般省略，或聚烯烃护套FD--产品类别代号，指分支电缆，将要颁布的建设部标准用FZ表示，其实质相同；YJ--交联聚乙烯绝缘；V--聚氯乙烯绝缘或护套；ZR--阻燃型；NH--耐火型；WDZ--无卤低烟阻燃型；WDN--无卤低烟耐火型；例：RV --铜芯、氯乙烯绝缘，连接电缆（电线）；AVR-- 镀锡、铜芯、聚乙烯绝缘、平型、连接软，电缆（电线）；RVB-- 铜芯、聚氯乙烯平型连接电线；RVS --铜芯、聚氯乙烯绞型连接电线；RVV --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆ARVV-- 镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RVVB --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RV－105 --铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆AF－205AFS－250AFP－250 --镀银、聚氯乙氟塑料绝缘、耐高温－60℃~250℃、连接软电线三、常用电(线)缆类型线缆规格型号含义：BV--表示单铜芯、聚氯乙烯普通绝缘电线，无护套线。

适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。

KVV控制电缆规格型号表二、使用说明标准：聚氯乙烯绝缘控制电缆标准：产品标准：GB9330.2-88《聚氯乙烯绝缘和护套控制电缆》，IEC60227（60502，60332）; SABS。

本产品供交流额定电压450V/750V或直流电压1000V及以下配电装置中电器，仪表接线之用。

应用：控制电缆适合布线的电气控制设备和仪器，监测和控制回路，电气保护和测量电源分配单元服务条件的情况下，额定电压为450/750V AC。

铺设：聚氯乙烯绝缘电缆长期工作温度为70℃；交联聚乙烯绝缘电缆长期工作温度为90℃敷设电缆的温度不能低于0℃。

允许弯曲半径：非铠装电缆（R）：R≥6D（D：电缆外径）;铠装或铜胶带屏蔽电缆：R≥12D;屏蔽软电缆：R≥10D。

注释：具体电缆芯数系列为，2，3，5，7，8，10，12，14，16，19，24，27，30，37；R--连接用软电缆（电线），软结构；V--绝缘聚氯乙烯 V--聚氯乙烯绝缘 V--聚氯乙烯护套；B--平型（扁形） S--双绞型；A--镀锡或镀银；F--耐高温；P--编织屏蔽 P2--铜带屏蔽 P22--钢带铠装；Y--预制型、一般省略，或聚烯烃护套FD--产品类别代号，指分支电缆，将要颁布的建设部标准用FZ表示，其实质相同；YJ--交联聚乙烯绝缘；V--聚氯乙烯绝缘或护套；ZR--阻燃型；NH--耐火型；WDZ--无卤低烟阻燃型；WDN--无卤低烟耐火型；例：RV --铜芯、氯乙烯绝缘，连接电缆（电线）；AVR-- 镀锡、铜芯、聚乙烯绝缘、平型、连接软，电缆（电线）；RVB-- 铜芯、聚氯乙烯平型连接电线；RVS --铜芯、聚氯乙烯绞型连接电线；RVV --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆ARVV-- 镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RVVB --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RV－105 --铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆AF－205AFS－250AFP－250 --镀银、聚氯乙氟塑料绝缘、耐高温－60℃~250℃、连接软电线三、常用电(线)缆类型线缆规格型号含义：BV--表示单铜芯、聚氯乙烯普通绝缘电线，无护套线。

电线规格常用的绝缘导线有：聚氯乙烯绝缘导线、丁腈聚氯乙烯复合物绝缘软导线和氯丁橡皮线。

常用的是聚氯乙烯绝缘导线和橡皮绝缘导线。

1、常用的是聚氯乙烯绝缘导线和橡皮绝缘导线聚氯乙烯绝缘导线有：BV、BLV、BVR橡皮绝缘导线有：BX、BLX、BXH、BXSB—布线（例如：作室内电力线，把它钉布在墙上）V—聚氯乙烯塑料护套（一个V代表一层绝缘两V代表双层绝缘）L—铝线无L—铜线R—软线S—双芯X—橡胶皮H—花线BV—铜芯塑料硬线BLV—铝芯塑料硬线BVR—铜芯塑料软线BX—铜芯橡皮线BX R—铜芯橡皮软线BXS—铜芯双芯橡皮线BXH—铜芯橡皮花线BXG—铜芯穿管橡皮线BLX—铝芯橡皮线BLXG—铝芯穿管橡皮线电线电缆代号与下一、R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁,半,编(织),泵,布,(聚)苯(乙烯),三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

1、电缆通用符号表示的含义：〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安〔2〕用途，K－控制电缆，P－信号电缆，DJ－计算机电缆〔3〕绝缘层。

V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，〔4〕导体。

T－铜芯缺省表示，L－铝芯。

〔5〕内护层(护套)，V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套。

YJV交联聚乙烯绝缘，聚氯乙烯护套电力电缆四、电线知识：1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示)〔2〕导体。

T－铜芯(缺省表示)，L－铝芯，R－软铜〔3〕绝缘。

额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。

1.引用标准：额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范：GB/T 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验2.使用条件：2.1运行条件（1）系统额定电压：0.6/1kV（2）系统最高运行电压：1kV（3）系统接地方式：中性点不接地系统单相接地时允许持续运行8小时。

（4）系统频率：50HZ2.2环境条件：（1）海拔高度：0～2000米（2）环境温度：-30度---+40度（3）土壤热阻系数：120度*cm/W2.3敷设条件：敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。

沟道内积水时电缆可能局部浸于水中。

3.主要技术条件：套挤塑使用阻燃性PVC护套料，在其型号前添加“ZR”，如“ZRYJLV”。

以上型号若为耐火电缆，其绞线时线芯外层绕包致密高性能双层耐火云母带，在其型号前添加“NH”，如“NHYJV”。

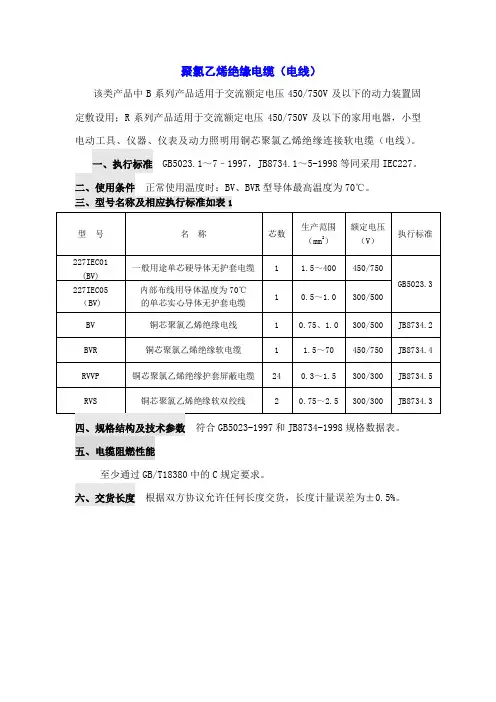

聚氯乙烯绝缘电缆（电线）该类产品中B系列产品适用于交流额定电压450/750V及以下的动力装置固定敷设用；R系列产品适用于交流额定电压450/750V及以下的家用电器，小型电动工具、仪器、仪表及动力照明用铜芯聚氯乙烯绝缘连接软电缆（电线）。

一、执行标准 GB5023.1～7–1997，JB8734.1～5-1998等同采用IEC227。

二、使用条件正常使用温度时：BV、BVR型导体最高温度为70℃。

三、型号名称及相应执行标准如表1四、规格结构及技术参数符合GB5023-1997和JB8734-1998规格数据表。

五、电缆阻燃性能至少通过GB/T18380中的C规定要求。

六、交货长度根据双方协议允许任何长度交货，长度计量误差为±0.5%。

聚氯乙烯绝缘电缆技术规范书1名称BV：铜芯聚氯乙烯绝缘电缆。

2.执行标准JB8734-1998 《聚氯乙烯绝缘电缆》GB/T3956-1997 《电缆的导体》GB/T2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997《电线电缆机械物理性能试验方法》JB/T8137-1999 《电线电缆交货盘》GB6995-1986 《电线电缆识别方法》GB/T18380-2001 《电缆在火焰条件下燃烧试验》IEC60331：1970 《电缆的耐火特性》IEC60332 《电缆在火焰条件下的燃烧试验》3.使用条件/U：450/750。

3.1 额定电压U3.2运行要求：电缆导体的长期运行温度为70℃；短路时(最长不超过5秒)电缆导体的最高温度不超过160℃。

3.3电缆允许的最小弯曲半径不小电缆外径6倍。

3.4 运行环境条件3.4.1 电缆在导体额定运行温度下，其设计使用寿命不低于30年；3.4.2 敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。

3.4.3 最低敷设温度：移动敷设不低于0℃；固定敷设-15℃。

塑料绝缘电力电缆本产品用于额定电压1KV的线路中,供输配电能之用（阻燃电缆适用于高层建筑、地铁、发电站、大型工矿企业等电缆敷设密度大，防火要求严格的地方）。

交联聚乙烯绝缘电力电缆执行标准：交联聚乙烯绝缘电力电缆性能符合－1991等效采用IEC60502－1997，阻燃性能符合－1990等效采用IEC332－1992。

（阻燃性能要求不适用于非阻燃型电缆）使用特性：电缆的额定工作电压U0/U 1KV；试验电压（持续时间≤5min）；电缆导体长期工作温度≤90℃；短路时（持续时间≤5s）电缆导体温度≤250℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的20倍，多芯电缆应≥电缆外径的15倍；电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。

型号及名称注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。

性能参数：不同环境温度下的载流量修正系数（空气为40℃，土壤为25℃）电缆导体电阻、绝缘电阻、参考载流量交联聚乙烯绝缘聚氯乙烯护套电力电缆外径交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆外径聚氯乙烯绝缘护套电力电缆执行标准：交联聚乙烯绝缘电力电缆性能符合－1991等效采用IEC60502－1997，阻燃性能符合－1990等效采用IEC332－1992。

（不适用于非阻燃型电缆）使用特性：电缆的额定工作电压U0/U 1KV；试验电压（持续时间≤5min）；电缆导体长期工作温度≤70℃；短路时（持续时间≤5s）电缆导体温度≤160℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的10倍，铠装电缆应≥电缆外径的12倍。

电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。

型号及名称注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。

技术指标：导体直流电阻与相同截面的交联电缆相同；成品电缆绝缘电阻换算到20℃≥36.7 MΩ.km；室温下经受交流50Hz，试验通过。

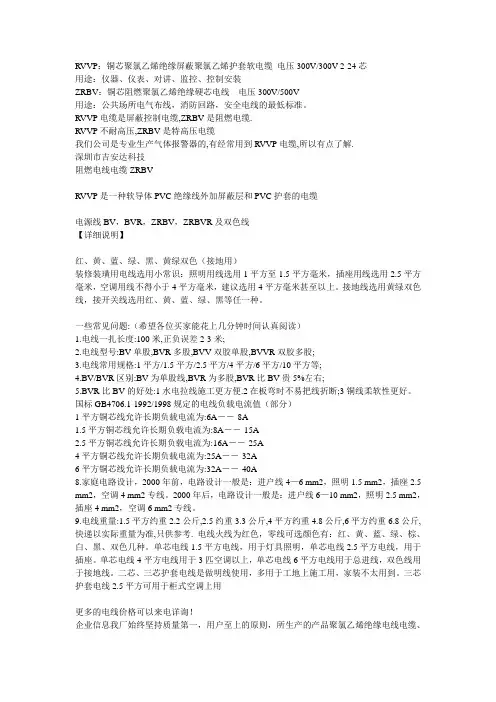

产品名称：RVVP屏蔽软线（300/300V）产品型号： ---产品类别： RVVP电缆→ RVVP电缆产品编号： 5001-5010产品名称： RVVP屏蔽软线（300/300V）产品型号： ---产品类别： RVVP电缆→ RVVP电缆产品编号： 5011-5020产品名称：RVVP屏蔽软线（300/300V）产品型号： ---产品类别： RVVP电缆→ RVVP电缆产品编号： 5021-5030结构：内导体：O.F.C裸铜线绞合（BC）或镀锡铜线绞合（TC）绝缘： PVC，全色谱识别缆芯：绝缘芯线绞合成缆，绕包聚酯薄膜带（PP带）护套：黑色/白色PVC标准：JB 8734.5-1998用途：应用于楼宇自动化控制系统、防盗报警系统、消防系统、三表自抄系统、通信、音频、音响系统、仪表、电子设备及自动化装置等需防干扰线路的连接。

各规格产品参数如下：产品编号Part No. 型号规格Type导体结构根数/直径mmConductor绝缘直径/mmInsulationNom O.D.(mm)屏蔽结构Shield成品外径/mmCable NomDia.(mm)ZJ-5001 RVVP 2×0.20（64编）12/0.15(BC) Φ1.51、纵包铝箔2、编织O.F.C裸铜线64编（BC）Φ5.0ZJ-5002 RVVP 2×0.30（80编）16/0.15(BC) Φ1.71、纵包铝箔2、编织O.F.C裸铜线80编（BC）Φ5.3ZJ-5003 RVVP 2×0.50（TC64编）16/0.20(BC) Φ2.01、纵包铝箔2、编织镀锡铜线64Φ6.1编（TC）ZJ-5004 RVVP 2×0.75（TC64编）24/0.20(BC) Φ2.31、纵包铝箔2、编织镀锡铜线64编（TC）Φ6.5ZJ-5005 RVVP 2×1.0（TC80编）32/0.20(BC) Φ2.51、纵包铝箔2、编织镀锡铜线80编（TC）Φ7.0ZJ-5006 RVVP 2×1.5（TC96编）48/0.20(BC) Φ2.81、纵包铝箔2、编织镀锡铜线96编（TC）Φ7.5ZJ-5007 RVVP 3×0.20（64编）12/0.15(BC)Φ1.51、纵包铝箔2、编织O.F.C裸铜线64编（BC）Φ5.0ZJ-5008 RVVP 3×0.30（80编）16/0.15(BC) Φ1.71、纵包铝箔2、编织O.F.C裸铜线80编（BC）Φ5.3ZJ-5009 RVVP 3×0.50（TC64编）16/0.20(BC) Φ2.01、纵包铝箔2、编织镀锡铜线64编（TC）Φ6.0ZJ-5010 RVVP 3×0.75（TC80编）24/0.20(BC) Φ2.31、纵包铝箔2、编织镀锡铜线80编（TC）Φ6.6ZJ-5011 RVVP 3×1.0（TC96编）32/0.20(BC) Φ2.51、纵包铝箔2、编织镀锡铜线96编（TC）Φ7.2ZJ-5012 RVVP 3×1.5（TC112编）48/0.20(BC) Φ2.81、纵包铝箔2、编织镀锡铜线112编（TC）Φ7.8ZJ-5013 RVVP 4×0.15（TC48编）12/0.12(TC) Φ1.01、纵包铝箔2、编织镀锡铜线48编（TC）Φ4.2ZJ-5014 RVVP 4×0.30（TC64编）16/0.15(BC) Φ1.71、纵包铝箔2、编织镀锡铜线64编（TC）Φ5.9ZJ-5015 RVVP 4×0.5（TC80编）16/0.20(BC) Φ2.01、纵包铝箔2、编织镀锡铜线80编（TC）Φ6.7ZJ-5016 RVVP 4×0.75（TC96编）24/0.20(BC) Φ2.31、纵包铝箔2、编织镀锡铜线96编（TC）Φ7.3ZJ-5017 RVVP 4×1.0（TC112编）32/0.20(BC) Φ2.51、纵包铝箔2、编织镀锡铜线112编（TC）Φ7.9ZJ-5018 RVVP 4×1.5（TC128编）48/0.20(BC) Φ2.81、纵包铝箔2、编织镀锡铜线128编（TC）Φ8.6ZJ-5019 RVVP 5×0.15（TC64编）12/0.12(TC) Φ1.01、纵包铝箔2、编织镀锡铜线64编（TC）Φ4.6ZJ-5020 RVVP 5×0.30（TC80编）16/0.15(BC) Φ1.71、纵包铝箔2、编织镀锡铜线80编（TC）Φ6.5ZJ-5021 RVVP 5×0.50（TC96编）16/0.20(BC) Φ2.01、纵包铝箔2、编织镀锡铜线96编（TC）Φ7.2ZJ-5022 RVVP 5×0.75（TC112编）24/0.20(BC) Φ2.31、纵包铝箔2、编织镀锡铜线112编（TC）Φ8.0ZJ-5023 RVVP 5×1.0（TC128编）32/0.20(BC) Φ2.51、纵包铝箔2、编织镀锡铜线128编（TC）Φ8.6ZJ-5024 RVVP 6×0.15（TC64编）12/0.12(TC) Φ1.01、纵包铝箔2、编织镀锡铜线64编（TC）Φ5.0ZJ-5025 RVVP 6×0.30（TC80编）16/0.15(BC) Φ1.71、纵包铝箔2、编织镀锡铜线80编（TC）Φ6.8ZJ-5026 RVVP 6×0.5（TC112编）16/0.20(BC) Φ2.01、纵包铝箔2、编织镀锡铜线112编（TC）Φ8.0ZJ-5027 RVVP 8×0.15（TC80编）12/0.12(TC) Φ1.01、纵包铝箔2、编织镀锡铜线80编（TC）Φ5.5ZJ-5028 RVVP 8×0.30（TC96编）16/0.15(BC) Φ1.71、纵包铝箔2、编织镀锡铜线96编（TC）Φ7.8ZJ-5029 RVVP 8×0.5（TC128编）16/0.20(BC) Φ2.01、纵包铝箔2、编织镀锡铜线128编（TC）Φ8.8ZJ-5030 RVVP10×0.15 12/0.12(TC) Φ1.0 1、纵包铝箔Φ6.0（TC96编）2、编织镀锡铜线96编（TC）常规电缆的型号、名称及用途序号型号名称使用范围1 VV VLV VY VLY聚氯乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用VV22 VLV22 VV23VLV23聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用VV32 VLV32 VV33VLV33 VV42 VLV42VV43 VLV43聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力2 YJV YJLV YJY YJLY交联聚乙烯绝缘聚氯乙烯/聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用YJV22 YJLV22 YJV23YJLV23交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用YJV32 YJLV32 YJV33YJLV33 YJV42YJLV42 YJV43YJLV43交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢丝铠装电力电缆敷设在高落差地区，电缆能承受机械外力作用及相当的拉力3 KVV KVVR KVY KVYR聚氯乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KVV22 KVV23聚氯乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KVVP KVVP2 KVVRP聚氯乙烯绝缘聚氯乙烯护套铜带/铜丝编织屏蔽控制电缆敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯/聚乙烯护套控制电缆敷设在室内、电缆沟、管道内及地下KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯/聚乙烯护套 铜带/铜丝编织屏蔽控制电缆 敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力4JKV JKLV JKY JKLY JKYJ JKLYJ 聚氯乙烯/聚乙烯/交联聚乙烯绝缘架空电缆用于架空电力传输等场所JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆 用于变压器引下线 JKLYJ/Q交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所JKLGYJ JKLGYJ/Q 钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所，并能承受相当的拉力 5LJ LGJ 铝绞线及钢芯铝绞线用于架空固定敷设6227IEC01(BV) 227IEC002(RV) 227IEC05(BV) 227IEC06(RV) 227IEC07(BV-90) 227IEC08(RV-90) 227IEC10(BVV) 227IEC52(RVV) 227IEC53(RVV) BLV BVR BVV BLVV BVVB BLVVB聚氯乙烯绝缘电线 用于室内布线特种电缆的型号、名称及用途 序号 型号 名称 使用范围1 ZR-X 阻燃电缆 敷设在对阻燃有要求的场所，GZR 电缆敷设在阻燃要求特别高的场所2 GZR-X隔氧层阻燃电缆3 WDZR-X 低烟无卤阻燃电缆 敷设在对低烟无卤和阻燃有要求的场所，GWDZR 电缆敷设在要求低烟无卤阻燃性能特别高的场所 4 GWDZR-X 隔氧层低烟无卤阻燃电缆 5 NH-X 耐火电缆 敷设在对耐火有要求的室内、隧道及管道中，GNH 电缆除耐火外要求高阻燃的场所6 GNH-X 隔氧层耐火电缆7 WDNH-X低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、隧道及管道中，GWDNH电缆除低烟无卤耐火特性要求外，对阻燃性能有更高要求的场所8GWDNH-X隔氧层低烟无卤耐火电缆9 FS-X 防水电缆敷设在地下水位常年较高，对防水有较高要求的地区10 H-X 耐寒电缆敷设在环境温度常年较低，对抗低温有较高要求的地区11 FYS-X环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆 12FYSZR-X环保型防白蚁、防鼠阻燃电缆注：1. X-表示常规的电缆型号。

KVV控制电缆规格型号表二、使用说明标准：聚氯乙烯绝缘控制电缆标准：产品标准：GB9330.2-88《聚氯乙烯绝缘和护套控制电缆》，IEC60227（60502，60332）; SABS。

本产品供交流额定电压450V/750V或直流电压1000V及以下配电装置中电器，仪表接线之用。

应用：控制电缆适合布线的电气控制设备和仪器，监测和控制回路，电气保护和测量电源分配单元服务条件的情况下，额定电压为450/750V AC。

铺设：聚氯乙烯绝缘电缆长期工作温度为70℃；交联聚乙烯绝缘电缆长期工作温度为90℃敷设电缆的温度不能低于0℃。

允许弯曲半径：非铠装电缆（R）：R≥6D（D：电缆外径）;铠装或铜胶带屏蔽电缆：R≥12D;屏蔽软电缆：R≥10D。

注释：具体电缆芯数系列为，2，3，5，7，8，10，12，14，16，19，24，27，30，37；R--连接用软电缆（电线），软结构；V--绝缘聚氯乙烯 V--聚氯乙烯绝缘 V--聚氯乙烯护套；B--平型（扁形） S--双绞型；A--镀锡或镀银；F--耐高温；P--编织屏蔽 P2--铜带屏蔽 P22--钢带铠装；Y--预制型、一般省略，或聚烯烃护套FD--产品类别代号，指分支电缆，将要颁布的建设部标准用FZ表示，其实质相同；YJ--交联聚乙烯绝缘；V--聚氯乙烯绝缘或护套；ZR--阻燃型；NH--耐火型；WDZ--无卤低烟阻燃型；WDN--无卤低烟耐火型；例：RV --铜芯、氯乙烯绝缘，连接电缆（电线）；AVR-- 镀锡、铜芯、聚乙烯绝缘、平型、连接软，电缆（电线）；RVB-- 铜芯、聚氯乙烯平型连接电线；RVS --铜芯、聚氯乙烯绞型连接电线；RVV --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、圆形连接软电缆ARVV-- 镀锡、铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RVVB --铜芯、聚氯乙烯绝缘、聚氯乙烯护套、平形连接软电缆RV－105 --铜芯耐热105℃、聚氯乙烯绝缘、聚氯乙烯绝缘、连接软电缆AF－205AFS－250AFP－250 --镀银、聚氯乙氟塑料绝缘、耐高温－60℃~250℃、连接软电线三、常用电(线)缆类型线缆规格型号含义：BV--表示单铜芯、聚氯乙烯普通绝缘电线，无护套线。

型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

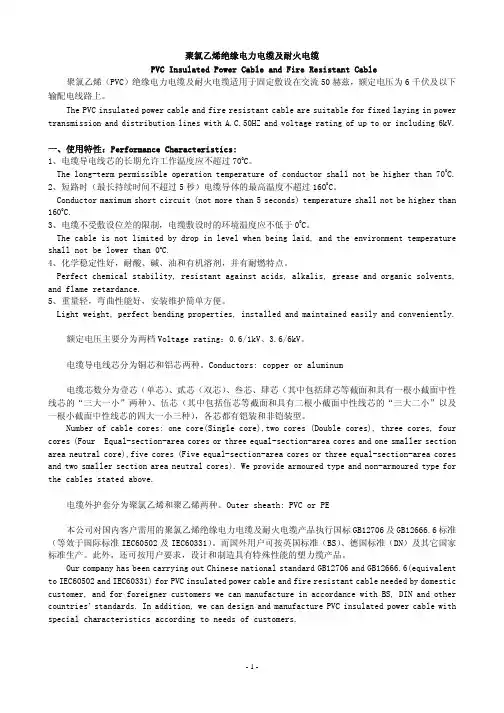

产品型号说明聚氯乙烯绝缘护套电力电缆PVC insulated and sheath electric cable 型号、名称和使用范围型号名称适用范围VV VLV聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

VV22 VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。

VV32 VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。

VV42 VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在竖井、水下等垂直场合，能承受相当的轴向拉力。

ZR-VV ZR-VLV聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。

ZR-VV22 ZR-VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。

ZR-VV32 ZR-VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。

ZR-VV42 ZR-VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在竖井，水下等垂直场合，能承受上相当的轴向拉力。

聚氯乙烯绝缘护套耐火电力电缆PVC insulated sheath fire-resistance electric cable 型号及名称型号名称NH-VV 聚氯乙烯绝缘和护套耐火电力电缆NH-VV22聚氯乙烯绝缘和护套钢带铠装耐火电力电缆交联聚乙烯绝缘电力电缆XLPE insulated electric cable 型号及名称型号名称YJV YJLV铜芯或铝饼交联聚乙烯绝缘，聚氯乙烯护套电力电缆YJLV22 YJLV22 铜芯或铝芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆YJV32、42 YJLV32、42铜芯或铝芯交联聚乙烯绝缘，钢丝铠装聚氯乙烯护套电力电缆聚氯乙烯绝缘护套控制电缆PVC insulated sheath control cable 型号、名称及使用范围型号名称主要使用范围KVV铜贡聚氯乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP 铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP 2铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVV2 2铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道、直埋等承受较大机械外力的固定场合KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆敷设在室内移动要求柔软等场合ZR-K VVRP铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制软电缆敷设在室内移动要求柔软屏蔽等场合ZR-K VV铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-K VVP2铜芯聚氯乙烯绝缘聚氯乙烯护磁铜带屏蔽阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-K VV2铜饼聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道、直埋等能承受较大机械外力固定场合ZR-K VVR铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆敷设在有阻燃要求的室内可移动柔软等场合10KV钢芯铝交联聚乙烯绝缘架空电缆10kV steel core aluminium XLPE insulated aerial cable 型号规格型号截面（铝/钢）mm2名称主要用途JKLGY J-1010/2-500/6510KV钢芯铝交联聚乙烯绝缘架空电缆适用于10KV架空电力线路固定敷设。

RVS,RVB,RVP详细参数
RVB型铜芯聚氯乙烯绝缘扁型软线RVS型铜芯聚氯乙烯绝缘绞合软线RVP型铜芯聚氯乙烯绝缘屏蔽软线
RVVP,RVVP屏蔽线,RVVP屏蔽电线,RVVP详细参数
RVVP型铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软线RV,RV详细参数电缆参数 2010-05-30
227 IEC02（RV）型单芯软导体无护套电缆（GB 5023.3-1997）RVV,RVV线,RVV电线,RVV详细参数
227 IEC 52（RVV）型PVC护套软线,（GB 5023.5-1997
BV VB,BLVVB型300/500V铜芯和铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆（JB 8734.2-1998）BVV,BVV线,BVV电线,BVV详细参数
BV,BVR,详细参数
【电线参数】BV,BVR,详细参数,标称截面,线芯结构,最大外径,BV重量,BVR重量,BV,BVR20℃时导体电阻(Ω/km)不大于...电缆销售网电缆专家提供的电线参数等电缆知识！。

、产品标准本产品按GB5023-1997《额定电压450/750V及以下聚氯乙稀绝缘电缆》、JB8734-1998《额定电压450/750V及以下聚氯乙稀绝缘电缆电线和软线》标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

二、适用范围本产品分别适用于额定电压450/750V及以下的动力装置、固定布线及挠性连接电器之用。

三、使用特性•额定电压U。

/U 为450/750V、300/500V 和300/300V。

•电缆导体的允许长期最高工作温度：60227IEC07(BV- 90) .................. 90C60227IEC08(BV- 90) .................. 90C其它型号For other types ............. 70 C•电缆敷设时环境温度应不低于0 C•电缆弯曲半径：D< 25mm ........................ > 4DD> 25mm ......................... > 6D(D-电缆外径)六、结构尺寸及主要技术参数2.5 1 2 1 2 2 2 2 2 2222222 2 2 20.8 4.4 45.4 4.61 4.70 0.0085 0.8 4.8 47.1 4.61 4.70 0.0077 0.8 4.9 64.8 3.08 3.11 0.0070 0.8 5.4 66.7 3.08 3.11 0.0065 1.0 6.4 107.9 1.83 1.84 0.0070 1.0 6.8 113.0 1.83 1.84 0.0065 1.0 8.0 170.4 1.15 1.16 0.0050 1.2 9.8 267.7 0.727 0.734 0.0050 1.2 11.0 361.3 0.524 0.529 0.0040 1.413.0 490.2 0.387 0.391 0.0045 1.415.0 690.7 0.268 0.270 0.0035 1.617.0 954.2 0.193 0.195 0.0035 1.619.0 1190.3 0.153 0.154 0.0032 1.821.0 1464.6 0.124 0.126 0.0032 2.023.5 1835.6 0.0910.1000.0032 2.2 26.5 2402.3 0.0754 0.0762 0.0032 2.429.5 3005.4 0.0601 0.0607 0.0030 2.633.53828.00.0470 0.04750.00280.8 4.2 32.6 7.41 7.56 0.009 60227IDC02(RV) —般用途单芯软硬导体无护套电缆4 4 6 6 10 10 16 25 35 50 70 95 120 150 185 240 300 400轻型聚氯乙稀护套电缆扁型无护套软线轻型聚氯乙稀护套软线芯数和导绝缘护套平均外径电缆近似铜导体最大最小绝缘导体体厚度厚度上限重量电阻电阻种类标称截面mmmm mm kg/km Q /km M Q .km*2 X4 5 0.8 1.1 12.4 159.13 4.95 5.09 0.007 *2 X6 5 0.8 1.2 14.6 224.88 3.30 3.39 0.006 3X 0.75 5 0.6 0.8 8.0 61.23 26.0 26.7 0.011 3X1 5 0.6 0.8 8.4 71.27 19.5 20.0 0.010 3X 1.5 5 0.7 0.9 9.8 99.30 13.3 13.7 0.010 3X 2.5 5 0.8 1.1 12.0 150.53 7.98 8.21 0.009 *3 X4 5 0.8 1.1 13.2 207.94 4.95 5.09 0.007 *3 X6 5 0.8 1.2 15.6 295.07 3.30 3.39 0.006 4X 0.75 5 0.6 0.8 8.6 75.12 26.0 26.7 0.011 4X1 5 0.6 0.9 9.4 91.72 19.5 20.0 0.010 4X 1.5 5 0.7 1.0 11.0 127.54 13.3 13.7 0.010 4X 2.5 5 0.8 1.1 13.0 187.60 7.98 8.21 0.009 *4 X4 5 0.8 1.1 14.4 262.19 4.95 5.09 0.007 *4 X6 5 0.8 1.2 17.1 373.26 3.30 3.39 0.006 5X 0.75 5 0.6 0.9 9.6 93.53 26.0 26.7 0.011 5X1 5 0.6 0.9 10.0 109.73 19.5 20.0 0.010 5X 1.5 5 0.7 1.1 12.0 157.85 13.3 13.7 0.010 5X 2.5 5 0.8 1.2 14.0 231.99 7.98 8.21 0.009 *5 X4 5 0.8 1.2 15.6 324.95 4.95 5.09 0.007 *5 X6 5 0.8 1.3 18.5 462.32 3.30 3.39 0.006 *6 X 0.75 5 0.6 0.9 10.2 107.08 26.0 26.7 0.011*6 X 1.5 5 0.7 1.0 12.5 176.44 13.3 13.7 0.010 *6 X 2.5 5 0.8 1.1 14.9 261.82 7.98 8.21 0.009 *6 X4 5 0.8 1.2 16.9 377.24 4.95 5.09 0.007 *6 X6 5 0.8 1.4 20.3 545.26 3.30 3.39 0.006 *7 X 0.75 5 0.6 0.9 10.4 114.88 26.0 26.7 0.011 *7 X1 5 0.6 0.9 10.9 136.04 19.5 20.0 0.010 *7 X 1.5 5 0.7 1.0 12.5 190.98 13.3 13.7 0.010 *7 X 2.5 5 0.8 1.1 15.0 284.93 7.98 8.21 0.009 *7 X4 5 0.8 1.2 17.1 413.63 4.95 5.09 0.007 *7 X6 5 0.8 1.4 20.5 596.97 3.30 3.39 0.006 *10 X 0.75 5 0.6 0.9 13.5 172.94 26.0 26.7 0.011 *10 X1 5 0.6 0.9 14.2 204.16 19.5 20.0 0.010 *10 X 1.5 5 0.7 1.0 16.3 284.90 13.3 13.7 0.010 *10 X 2.5 5 0.8 1.1 19.3 430.41 7.98 8.21 0.009 *10 X4 5 0.8 1.2 22.1 618.77 4.95 5.09 0.007 *10 X6 5 0.8 1.4 16.5 889.08 3.30 3.39 0.006 *12 X 0.75 5 0.6 1.1 14.0 193.54 26.0 26.7 0.011 *12 X1 5 0.6 1.1 14.9 235.50 19.5 20.0 0.010 *12 X 1.5 5 0.7 1.2 16.9 321.72 13.3 13.7 0.010 *12 X 2.5 5 0.8 1.4 19.9 487.87 7.98 8.21 0.009 *12 X4 5 0.8 1.5 22.8 706.25 4.95 5.09 0.007*14 X 0.75 5 0.6 1.1 14.8 225.53 26.0 26.7 0.011 *14 X1 5 0.6 1.2 15.8 273.92 19.5 20.0 0.010 *14 X 1.5 5 0.7 1.2 18.1 381.69 13.3 13.7 0.010 *14 X 2.5 5 0.8 1.4 21.1 566.82 7.98 8.21 0.009 *14 X4 5 0.8 1.5 24.3 830.34 4.95 5.09 0.007 *14 X 6 5 0.8 1.7 28.8 1166.02 3.30 3.39 0.006 *16 X 0.75 5 0.6 1.2 15.3 246.61 26.0 26.7 0.011 *16 X1 5 0.6 1.2 16.3 300.67 19.5 20.0 0.010 *16 X 1.5 5 0.7 1.4 19.1 436.64 13.3 13.7 0.010 *16 X 2.5 5 0.8 1.7 22.1 638.98 7.98 8.21 0.009 *16 X4 5 0.8 1.7 25.5 937.64 4.95 5.09 0.007 *16 X6 5 0.8 1.7 30.2 1319.83 3.30 3.39 0.006 *19 X 0.75 5 0.6 1.5 16.3 289.10 26.0 26.7 0.011 *19 X1 5 0.6 1.5 17.1 345.34 19.5 20.0 0.010 *19 X 1.5 5 0.7 1.7 19.9 493.43 13.3 13.7 0.010 *19 X 2.5 5 0.8 1.7 23.7 756.98 7.98 8.21 0.009 *19 X4 5 0.8 1.7 26.9 1086.28 4.95 5.09 0.007 *19 X6 5 0.8 1.8 31.9 1532.84 3.30 3.39 0.006 *24 X 0.75 5 0.6 1.2 19.2 384.99 26.0 26.7 0.011 *24 X1 5 0.6 1.3 20.2 457.68 19.5 20.0 0.010 *24 X 1.5 5 0.7 1.4 23.5 648.44 13.3 13.7 0.010--可根据用户需要供货--可根据用户需要供货根数镀锡铜铜芯H-R心--可根据用户需要供货3X 2.5 1 0.8 1.0 6.2 X 14.0 127.79 7.41 7.56 0.010 3X4 1 0.8 1.0 7.0 X 15.8 183.07 4.61 4.70 0.0085 3X47 0.8 1.0 7.0 X 15.8 191.41 4.61 4.70 0.008 3X6 1 0.8 1.1 7.8 X 18.2 246.64 3.08 3.11 0.0070 3X67 0.8 1.1 7.8 X 18.2 256.44 3.08 3.11 0.0065 3X 10 7 1.0 1.2 9.5 X 23.0 412.90 1.83 1.84 0.0065铝芯聚氯乙稀绝缘聚氯乙稀护套扁型电缆3X47 0.8 1.0 7.0 X 15.8 116.03 - 0.008 3X6 1 0.8 1.1 7.8 X 18.2 137.19 4.61 0.0070 3X67 0.8 1.1 7.8 X 18.2 144.11 - 0.0065 3X 10 7 1.0 1.2 9.5 X 23.0 223.47 3.08 0.0065 铜芯聚氯乙稀绝缘绞型连接用软电缆1X 0.08 0.13 0.4 0.10 1.9 5.01 247 254 0.018 1X 0.12 0.16 0.4 0.10 2.0 5.77 158 163 0.016 1X 0.2 0.16 0.4 0.10 2.2 7.15 92.3 95.0 0.013 1X 0.3 0.16 0.5 0.10 2.6 9.30 69.2 71.2 0.014 1 X 0.4 0.16 0.5 0.15 3.0 11.00 48.2 49.6 0.013 1X 0.5 0.21 0.5 0.15 3.1 12.35 39.0 40.1 0.012 1X 0.75 0.21 0.5 0.15 3.4 15.46 26.0 26.7 0.010 1X 1.0 0.21 0.6 0.15 3.8 19.96 19.5 20.0 0.010 1X 1.5 0.26 0.6 0.15 4.1 25.55 13.3 13.7 0.009 1X 2.5 0.26 0.7 0.15 4.9 42.40 7.98 8.21 0.008 *1 X40.31 0.8 0.15 5.7 62.43 - - - *1 X60.31 0.8 0.15 6.7 84.17 - - - 2X 0.08 0.13 0.4 0.10 3.3 11.75 247 254 0.018 2X 0.12 0.16 0.4 0.10 3.5 13.50 158 163 0.016 2X 0.2 0.16 0.4 0.10 3.9 16.66 62.3 95.0 0.013 2X 0.3 0.16 0.5 0.10 4.8 26.36 69.2 71.2 0.014 2X 0.4 0.16 0.5 0.15 5.2 30.58 48.2 49.6 0.013 2X 0.5 0.21 0.5 0.15 5.4 33.88 39.0 40.1 0.012 2X 0.75 0.21 0.5 0.15 6.0 41.36 26.0 26.7 0.010 2X 1.0 0.21 0.6 0.15 5.8 52.78 19.5 20.0 0.010 2X 1.5 0.26 0.6 0.15 7.4 66.03 13.3 13.7 0.009 *2 X 2.5 0.26 0.7 0.15 8.7 101.66 - - -*2 X40.31 0.8 0.15 10.2 141.18 - -*--可根据用户需要供货RVVP300/300V铜芯聚氯乙稀绝缘屏蔽聚氯乙稀护套软电缆缘电阻M Q .km0.0140.0130.0120.0100.0100.0090.0080.0143X 1.0 0.21 0.6 0.15 0.8 9.1 93.67 19.5 20.0 0.010 3X 1.5 0.26 0.6 0.20 0.8 10.0 122.92 13.3 13.7 0.009 *3 X 2.5 0.26 0.7 0.20 1.0 11.9 189.37 7.98 8.21 0.008 4X 0.3 0.16 0.5 0.15 0.6 7.0 54.71 69.2 71.2 0.014 4X 0.4 0.16 0.5 0.15 0.6 7.5 62.86 48.2 49.6 0.013 *4 X 0.5 0.21 0.5 0.15 0.8 8.2 74.85 39.0 40.1 0.012 *4 X 0.75 0.21 0.5 0.15 0.8 8.7 89.69 26.0 26.7 0.010 *4 X10.21 0.6 0.15 0.8 9.7 113.06 19.5 20.0 0.010 *4 X 1.5 0.26 0.6 0.20 1.0 11.1 157.24 13.3 13.7 0.009 *4 X 2.5 0.26 0.7 0.20 1.0 12.8 231.10 7.98 8.21 0.008 5X 0.3 0.16 0.5 0.15 0.6 7.6 63.28 69.2 71.2 0.014 5X 0.4 0.16 0.5 0.15 0.6 8.1 73.13 48.2 49.6 0.013 *5 X 0.5 0.21 0.5 0.15 0.8 8.7 86.71 39.0 40.1 0.012 *5 X 0.75 0.21 0.5 0.15 0.8 9.4 104.44 26.0 26.7 0.010 *5 X10.21 0.6 0.15 1.0 11.1 150.57 19.5 20.0 0.010 *5 X 1.5 0.26 0.6 0.20 1.0 11.9 183.97 13.3 13.7 0.009 *5 X 2.5 0.26 0.7 0.20 1.0 13.8 282.80 7.98 8.21 0.008 6X 0.3 0.16 0.5 0.15 0.6 8.2 71.80 69.2 71.2 0.014 6X 0.4 0.16 0.5 0.15 0.8 9.2 90.10 48.2 49.6 0.013 *6 X 0.5 0.21 0.5 0.15 0.8 9.3 99.40 39.0 40.1 0.012 *6 X 0.75 0.21 0.5 0.15 0.8 10.0 120.59 26.0 26.7 0.010 *6 X10.21 0.6 0.15 1.0 11.8 171.85 19.5 20.0 0.010*6 X 1.5 0.26 0.6 0.20 1.0 12.7 211.08 13.3 13.7 0.009 *6 X 2.5 0.26 0.7 0.20 1.0 14.8 315.00 7.98 8.21 0.008 7X 0.3 0.16 0.5 0.15 0.6 8.2 75.06 69.2 71.2 0.014 7X 0.4 0.16 0.5 0.15 0.8 9.2 94.45 48.2 49.6 0.013 *7 X 0.5 0.21 0.5 0.15 0.8 9.3 104.62 39.0 40.1 0.012 *7 X 0.75 0.21 0.5 0.15 0.8 10.0 127.97 26.0 26.7 0.010 *7 X10.21 0.6 0.15 1.0 11.8 181.80 19.5 20.0 0.010 *7 X 1.5 0.26 0.6 0.20 1.0 12.7 225.10 13.3 13.7 0.009 *7 X 2.5 0.26 0.7 0.20 1.0 14.8 338.10 7.98 8.21 0.008 8X 0.3 0.16 0.5 0.15 0.6 8.7 85.02 69.2 71.2 0.014 8X 0.4 0.16 0.5 0.15 0.8 9.6 106.81 48.2 49.6 0.013 *8 X 0.5 0.21 0.5 0.15 0.8 10.1 118.53 39.0 40.1 0.012 *8 X 0.75 0.21 0.5 0.15 0.8 1.8 145.43 26.0 26.7 0.010 *8 X10.21 0.6 0.15 1.2 13.2 216.27 19.5 20.0 0.010 *8 X 1.5 0.26 0.6 0.20 1.2 14.2 266.95 13.3 13.7 0.009 *8 X 2.5 0.26 0.7 0.20 1.2 16.4 400.23 7.98 8.21 0.008 10X 0.3 0.16 0.5 0.20 0.8 10.9 120.78 69.2 71.2 0.014 10X 0.4 0.16 0.5 0.20 0.8 11.6 139.95 48.2 49.6 0.013 *10 X 0.5 0.21 0.5 0.20 1.0 12.4 164.19 39.0 40.1 0.012 *10 X 0.75 0.21 0.5 0.20 1.0 13.2 199.21 26.0 26.7 0.010 *10 X10.21 0.6 0.20 1.2 15.1 262.76 19.5 20.0 0.010 12X 0.3 0.16 0.5 0.20 0.8 11.2 133.30 69.2 71.2 0.01412X 0.4 0.16 0.5 0.20 0.8 11.9 156.51 48.2 49.6 0.013 *12 X 0.5 0.21 0.5 0.20 1.0 12.7 183.47 39.0 40.1 0.012 *12 X 0.75 0.21 0.5 0.20 1.0 13.5 224.30 26.0 26.7 0.010 *12 X10.2 0.6 0.20 1.2 15.5 296.37 19.5 20.0 0.010 14X 0.3 0.16 0.5 0.20 0.8 11.7 148.40 69.2 71.2 0.014 14X 0.4 0.16 0.5 0.20 0.8 12.5 173.78 48.2 49.6 0.013 *14 X 0.5 0.21 0.5 0.20 1.0 13.3 203.67 39.0 40.1 0.012 *14 X 0.75 0.21 0.5 0.20 1.0 14.2 250.38 26.0 26.7 0.010 *14 X10.21 0.6 0.20 1.2 16.2 331.31 19.5 20.0 0.010 16X 0.3 0.16 0.5 0.20 0.8 12.3 162.94 69.2 71.2 0.014 16X 0.4 0.16 0.5 0.20 0.8 13.1 191.47 48.2 49.6 0.013 *16 X 0.5 0.21 0.5 0.20 1.0 14.0 224.35 39.0 40.1 0.012 *16 X 0.75 0.21 0.5 0.20 1.0 14.9 276.99 26.0 26.7 0.010 *16 X10.21 0.6 0.20 1.2 17.1 366.94 19.5 20.0 0.010 19X 0.3 0.16 0.5 0.20 0.8 12.9 181.16 69.2 71.2 0.014 19X 0.4 0.16 0.5 0.20 1.0 14.2 224.46 48.2 49.6 0.013 *19 X 0.5 0.21 0.5 0.20 1.2 15.1 262.07 39.0 40.1 0.012 *19 X 0.75 0.21 0.5 0.20 1.2 16.1 323.75 26.0 26.7 0.010 *19 X10.21 0.6 0.20 1.2 17.9 413.35 19.5 20.0 0.010 24X 0.3 0.16 0.5 0.20 1.0 14.4 232.09 69.2 71.2 0.014 24X 0.4 0.16 0.5 0.20 1.0 16.4 273.80 48.2 49.6 0.013 *24 X 0.5 0.21 0.5 0.20 1.2 17.4 319.65 39.0 40.1 0.012。

额定电压8。

7/15KV及以下交联聚乙烯绝缘电力电缆（YJV22-8.7/10KV—3×70）1、总则本技术规范书的使用范围，适用于供电工程8.7/15KV及以下交联聚乙烯绝缘电力电缆。

它包括10KV交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。

本产品适用于交联额定电压10KV及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。

2、技术标准厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范:－ GB/T12706—2008 额定电压35KV及以下铜芯、铝芯交联聚乙烯绝缘电力电缆－ GB311 高压输变电设备的绝缘配合－ GB/T 3956—2008 电力电缆铜、铝导电线芯－ GB/T 2951-2008 电缆绝缘和护套材料通用试验方法－ GB/T 2952-2008 电缆外护套－ GB/T 3048—2007 电线电缆电气性能－ GB/T 6995—2008 电线电缆识别标志方法－ GB/T 7354 局部放电测量－ IEC 60287 有关电缆载流量计算的标准－ IEC 60502 额定电压1KV(Um=1.2KV）到30KV（Um=36KV）挤包绝缘电力电缆及其附件－ DL 401 高压电缆选用导则－ JB/T 8137—1999 电线电缆交货盘－ YB∕T 024—2008 铠装电缆用钢带－ GB／T 11091-2005 电缆用铜带－ GB 3082—1984铠装电缆用镀锌低碳钢丝－ GB/T 18380—2008 电缆或光缆在火焰条件下的燃烧试验－ GB/T12666-2008单根电线电缆燃烧试验方法－ GB/T 19666—2005 阻燃和耐火电缆通则3、产品使用的环境及条件3.1 使用环境及使用特性：安装位置:室内/室外电缆沟或电缆廊道海拔高度：≤1000米室外极端最低/最高气温: — 4 0 ℃ / 5 0 ℃最大24小时温差：20℃室外平均相对温度： 9 0 %地震烈度： 8度敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于0℃,电缆导体长期允许工作温度90℃，电缆导体短路时最高温度不超过250℃，短路时间最长为5秒，电缆敷设不受落差限制./U为8。

一、产物尺度本产物按GB5023-1997 额定电压450/750V及以下聚氯乙稀绝缘电缆、JB8734-1998 额定电压450/750V及以下聚氯乙稀绝缘电缆电线和软线尺度出产，同时还可按照用户需要按国际电工委员会保举尺度IEC、英国尺度、德国尺度及美国尺度出产。

二、适用范围本产物别离适用于额定电压450/750V及以下的动力装置、固定布线及挠性连接电器之用。

三、使用特性●额定电压U。

/U为450/750V、300/500V和300/300V。

●电缆导体的允许持久最高工作温度：60227IEC07(BV-90)…………………………90℃60227IEC08(BV-90)…………………………90℃其它型号For other types …………………70℃●电缆敷设时环境温度应不低于0℃●电缆弯曲半径：D≤25mm (4)D＞25mm (6)〔D-电缆外径〕BLVVB 300/5002,3 2.5～10RVS300/3002RVP、RVP-90300/3001,20.08～6 RVVP300/3001,2～24*0.3～6 *芯数系列：4、5、6、7、10、12、14、16、19和24。

六、布局尺寸及主要技术参数60227IEC01(BV)一般用途单芯硬导体无护套电缆导体标称截面mm2导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km不镀金属镀金属1.51.52.5 2.5 4 4 6 6 10 10 16 25 35 50 70 95 120 150 185 240 300 4001 2 1 2 1 2 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2不镀金属镀金属1 1 1 1 10.015 0.013 0.012 0.011 0.00960227IDC08(BV-90)内部布线用导体温度为90℃的单芯软导体无护套电缆导体标称截面mm2导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km不镀金属镀金属5555539.026.019.513.360227IDC10(BVV)轻型聚氯乙稀护套电缆导体标称截面mm2导体种类绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km不镀金属镀金属121225×4125×6125×10125×1625×2525×35260227IDC42(RVB)扁型无护套软线芯数和导体标称截面导体种类绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km不镀金属镀金属663.0×6.60227IDC52(RVV)轻型聚氯乙稀护套软线芯数和导体标称截面导体种类绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km不镀金属镀金属55555560227IDC53(RVV)普通聚氯乙稀护套软线芯数和导体标称截面导体种类绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km不镀金属镀金属2×0.752×12×1.5 2×2.5 *2×4 *2×6 3×0.753×13×1.5 3×2.5 *3×4 *3×6 4×0.754×14×1.5 4×2.5 *4×4 *4×6 5×0.755×15×1.5 5×2.5 *5×4 *5×6 *6×0.75 *6×1 *6×1.5 *6×2.5 *6×4 *6×6 *7×0.75 *7×1 *7×1.5 *7×2.5 *7×4 *7×6 *10×0.75 *10×1 *10×1.5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5*10×2.5 *10×4 *10×6 *12×0.75 *12×1 *12×1.5 *12×2.5 *12×4 *12×6 *14×0.75 *14×1 *14×1.5 *14×2.5 *14×4 *14×6 *16×0.75 *16×1 *16×1.5 *16×2.5 *16×4 *16×6 *19×0.75 *19×1 *19×1.5 *19×2.5 *19×4 *19×6 *24×0.75 *24×1 *24×1.5 *24×2.5 *24×4 *24×65 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5*－－可按照用户需要供货BLV 450/750V 铝芯聚氯乙稀绝缘电线导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm平均外径上限mm电缆近似重量kg/km铝导体最大电阻Ω/km2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 *500 *630111777719191937373761616161913.94.45.06.77.12.17.414.613.081.911.200.8680.6410.4430.3200.2530.2060.1640.1250.1000.0778--0.0100.00850.00700.00650.00500.00500.00400.00450.00350.00350.00320.00320.00320.00320.00300.0028--*－－可按照用户需要供货BVR 450/750V 铜芯聚氯乙稀绝缘软电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km铜芯镀锡铜芯2.5 4 6 10 16 25 1919194949987.414.613.081.831.150.7277.564.703.111.841.160.7340.0110.0090.00840.00720.00620.005835 50 70 *95 *120 *150 *185 *24013313318925925970370312200.5240.3870.268-----0.5290.3910.270-----0.00520.00510.0045-----*－－可按照用户需要供货BVV 300/500V 铜芯聚氯乙稀绝缘聚氯乙稀护套圆型电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km铜芯镀锡铜芯0.751.01.52.5 2.5 4 4 6 6 101 1 1 1 7 1 7 1 7 7BLVV 300/500V 铝芯聚氯乙稀绝缘聚氯乙稀护套圆型电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铝导体最大电阻Ω/km2.5 4 6 101 1 1 7BVVB 300/500V 铜芯聚氯乙稀绝缘聚氯乙稀护套扁型电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km铜芯镀锡铜芯2×0.75 2×1.0 2×1.5 2×2.5 2×4 2×4 2×6 2×6 2×10 3×0.75 3×1.0 3×1.5 3×2.5 3×4 3×4 3×6 3×6 3×101 1 1 1 1 7 1 7 7 1 1 1 1 1 7 1 7 7导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm护套厚度mm平均外径上限mm电缆近似重量kg/km铝导体最大电阻Ω/km2×2.5 2×4 2×4 2×6 2×6 117171.01.01.01.11.12×10 3×2.5 3×4 3×4 3×6 3×6 3×1071171771RVS 300/300V 铜芯聚氯乙稀绝缘绞型连接用软电缆导体标称截面mm2绞合导体中单线最少根数绝缘厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km铜芯镀锡铜芯RVP、RVP-90 300/300V 铜芯聚氯乙稀绝缘屏蔽软电线、铜芯耐热90℃聚氯乙稀绝缘屏蔽软电芯数和导体标称截面mm2导体中单线最大直径mm绝缘厚度mm屏蔽铜丝直径mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km铜芯镀锡铜芯1×0.75 1×1.0 1×1.5 1×2.5 *1×4 *1×6 2×0.08 2×0.12 24715892.369.248.239.026.019.513.325416395.071.249.640.126.720.013.70.0180.0160.0130.0140.0130.0120.0100.0100.0092×0.2 2×0.3 2×0.4 2×0.5 2×0.75 2×1.0 2×1.5 *2×2.5 *2×47.98--24715862.369.248.239.026.019.513.3--8.21--25416395.071.249.640.126.720.013.7--0.008--0.0180.0160.0130.0140.0130.0120.0100.0100.009--*－－可按照用户需要供货RVVP300/300V 铜芯聚氯乙稀绝缘屏蔽聚氯乙稀护套软电缆芯数和导体标称截面mm2导体中单线最大直径mm绝缘厚度mm屏蔽铜丝直径mm护套厚度mm平均外径上限mm电缆近似重量kg/km铜导体最大电阻Ω/km最小绝缘电阻MΩ.km铜芯镀锡铜芯1×0.3 1×0.4 1×0.5 1×0.75 1×1.0 1×1.5 1×1.25 *1×4 *1×669.248.239.026.019.513.37.98--71.249.640.126.720.013.78.21--0.0140.0130.0120.0100.0100.0090.008--4×0.4 *4×0.5 *4×0.75 *4×1 *4×1.5 *4×2.5 5×0.3 5×0.4 *5×0.5 *5×0.75 *5×1 *5×1.5 *5×2.5 6×0.3 6×0.4 *6×0.5 *6×0.75 *6×1 *6×1.5 *6×2.5 7×0.3 7×0.4 *7×0.5 *7×0.75 *7×1 *7×1.5 *7×2.5 8×0.3 8×0.4 *8×0.5 *8×0.75 *8×1 *8×1.5 *8×2.5 10×0.3 10×0.4 *10×0.5 *10×0.75 *10×1 12×0.3 12×0.4 *12×0.5 *12×0.75 0.6 0.8 0.80.81.0 1.0 0.6 0.6 0.80.81.0 1.0 1.0 0.6 0.8 0.80.81.0 1.0 1.0 0.6 0.8 0.80.81.0 1.0 1.0 0.6 0.8 0.80.81.2 1.2 1.2 0.80.81.0 1.0 1.2 0.80.81.0 1.014×0.3 14×0.4 *14×0.5 *14×0.75 *14×1 16×0.3 16×0.4 *16×0.5 *16×0.75 *16×1 19×0.3 19×0.4 *19×0.5 *19×0.75 *19×1 24×0.3 24×0.4 *24×0.5 *24×0.75 *24×10.80.81.0 1.0 1.2 0.80.81.0 1.0 1.20.81.0 1.2 1.2 1.2 1.0 1.0 1.2 1.2 1.2*－－可按照用户需要供货。
