粤教版九年级下册《第15章+电能与电功率》2014年单元测试卷(1)

九年级物理第十五章电能与电功单元测试2班别： 姓名： 学号： 分数：一、选择题：（每小题3分，共30分）1、判断电灯亮度的主要依据是： （ ）A ．电功B ．电功率C ．额定电流D ．额定电压 2、不是利用电流的热效应来工作的是：（）A ．电冰箱B ．电烙铁C ．电炉D ．电铃3、有一个用电器，它的铭牌上含有“220V 120W ”的字样，它可能是以下什么用电器：A ．家用白炽灯泡B ．电饭锅C ．彩色电视机D ．手机充电器4、将两个“220W 60W ”的白炽灯串联接在家庭电路中，两灯发光的总功率为： （ ） A ．120W B ．60W C ．30W D ．15W5、如图12—1，已知R 1﹥R 2，将它们按以下4种方式接入同一个电路，在相同的时间内消耗电能最少的是： （ ）6．串联电路中，在相同的时间内产生的热量最多的那部分电路，它的： （ ） A ．电流最大 B ．电阻最大 C ．电压最小 D ．电阻最小 7、两台电动机，其功率之比为2﹕3，做功时间之比为3﹕2，则消耗的电能之比为：（ ） A ．1﹕1 B ．2﹕3 C ．4﹕9 D ．9﹕48、一根电阻丝，接在电压恒为U 的电路中，在时间t 内放出的热量为Q ；若截去一半，仍然接在该电路中，在相同的时间内放出的热量为： （ ） A ．Q/2 B ．Q C ．2Q D ．4Q9、在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种： （ ） A. 变阻器总阻值太大 B. 电压表量程太大 C. 灯泡灯丝断开 D. 电源电压太低10、用电饭锅煮熟一锅饭，消耗的电能大约为 （ ） A ．40K W ·h B ．4K W ·h C ．0．4K W ·h D ．0．04K W ·h 二．填空题（每空1.5分，共33分）11、有一把“220V 30W ”的电烙铁，工作半小时，它消耗的电能是 J ，电流对它所做的功是 J ，有 J 的电能转化为其它形式的能。

沪粤版九年级物理第十五章电能与电功率单元测试姓名：_______________班级：_______________考号：_______________一、选择题1、如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A．△P1+△P2＝△I2．（R1+R2） B．|△U1|＞|△U2|C．||+||＝R1+R2 D．|△U1|＜|△U2|2、如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。

若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．电表a为电流表，且示数为1AB．电表b为电压表，且示数为3VC．电表c为电流表，且示数为0.25AD．闭合开关S，电路消耗的总功率为2.25W3、图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。

电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻 R 的阻值随压力增大而增大,滑片 P 随身高增高而上滑。

下列分析正确的是（）A.身高越高电压表示数越大B.身高越高通过 R0的电流越小C.体重越大电流表示数越大D.体重越大电路消耗总功率越大4、如图所示,电源电压为6 V 且保持不变,R0=30 Ω,滑动变阻器的规格为“20 Ω 1 A”,电流表的量程为“0~0.6 A”,小灯泡上标有“3 V1.5 W”字样。

不考虑灯丝电阻变化,并保证电路安全,则()A.当S闭合,S1、S2都断开时,滑动变阻器接入电路的阻值范围是4~20 ΩB.当S闭合,S1、S2都断开时,电路消耗的最大功率是3.6 WC.当S、S1、S2都闭合时,电路消耗的总功率最小值为2.4 WD.当S、S1、S2都闭合时,滑动变阻器接入电路的最小阻值是15 Ω5、用下图的电路测量小灯泡的功率,当滑动变阻器的滑片从左向右滑动时,小灯泡消耗的功率和亮度将分别()A.变大,变暗B.变小,变亮C.变大,变亮D.变小,变暗6、智能手机在现代生活中的作用越来越重要,频繁地使用会导致它的电能消耗很快,当手机“电量”所剩无几时,通常可以将其设置成“省电模式”来延长使用时间,这是通过以下哪种方式实现的()A.增大电池电压B.增加总功率C.减小总功率D.降低散热能力7、通过甲、乙两个电熨斗的电流之比为2∶1,它们的电阻之比为3∶2,那么电能转化成内能时功率之比为()A.2∶1B.6∶1C.3∶1D.条件不足,无法判断8、右图是电阻甲和乙的U-I图象,下列说法正确的是()A.甲的电阻值保持10 Ω不变B.乙的电阻值保持20 Ω不变C.甲、乙并联在电路中,当电源电压为2 V时,电路总电流为0.3 AD.甲、乙串联在电路中,当电路电流为0.2 A时,甲的功率为0.6 W9、人类正面临能源危机,为选用节能交通信号灯的灯源,实验室通过实验发现,下表中的LED灯和白炽灯在正常工作时光照强度相同。

第十五章电能与电功率练习沪粤版物理九年级上册一、单选题1．两灯泡L1、L2（R1＝3R2）。

若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（）A．3:16B．3:4C．4:3D．1:32．如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V3W”，忽略温度对小灯泡电阻的影响。

只闭合开关S2，当滑动变阻器的滑片从b 端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为Rb，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。

在保证电路安全的情况下，下列说法不正确的是（）A．L1:4 bR R:B．电源电压U=18VC．R1的阻值为24ΩD．开关均闭合，R2的变化范围为8~24Ω3．在物理实验中，对物理量有时要进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是（）A．在“探究通过电阻的电流与两端电压的关系”时，测量多组对应的电流和电压值B．在“测量小灯泡的电功率”时，测量多组对应的电压和电流值C．在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积D．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值4．中国力争在2030年前实现“碳达峰”。

为了践行绿色低碳发展，我市推行纯电动汽车（如图）。

汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能5．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（）A．若两灯正常工作，则甲、乙灯泡串联B．若两灯串联，则电流通过甲、乙灯泡做功一样多C．若两灯串联，则电流通过乙灯泡做功较快D．若两灯并联，电路两端允许加的最大电压是6V6．如图所示的电路中，电源电压U保持不变。

物理九年级下册 电功率单元测试卷（解析版）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

初中物理粤教版第十五章15.1电能与电功练习题一、单选题1.3月初，小明家中的电能表示数为，电能表的部分参数及4月初的示数如图所示，下列说法正确的是()A. 电能表是测量用电器消耗电功率的仪表B. 小明家3月初至4月初消耗的电能是1200kW⋅ℎC. 这个电能表的标定电流为10AD. 电能表每消耗1度电，转盘转1200转2.如图中的甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法正确的是()A. 电能表是测电功率的仪表B. 该家庭在这段时间内总共用电2000kW⋅ℎC. 电能表的计量单位是kW⋅ℎ，1kW⋅ℎ相当于3.6×105JD. 该电能表转盘每转过600转，电路消耗电能0.5kW⋅ℎ3.如图所示，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大。

当S闭合后，在相同的时间内，下列叙述正确的是()A. 电流通过A，B所做的功是W A>W BB. 电流通过A，B所做的功是W A<W BC. 电流通过A，B所做的功是W A=W BD. 无法比较电流通过A，B时所做的电功的大小4.如图所示的用电器中，工作时主要将电能转化为机械能的是()A. 手提电脑B. 电烤箱C. 洗衣机D. 电视机5.如图所示，下列测量结果正确的是()A. 刻度尺的读数是3.60cmB. 天平的读数是71.8gC. 电能表的读数是931.6JD. 体温计的读数是36.6℃6.如图是小天家的电能表，根据图片信息判断下列说法正确的是()A. 电能表的示数是16.6kW⋅ℎB. 小天家的用电器的总功率不能超过2200WC. 1000W的用电器单独接在这个电能表下工作6min，电能表转600圈D. 电能表转得越快表明消耗电能越多7.如图所示电路中，电源电压不变，只闭合开关S1，电流表的示数为0.3A，再闭合开关S2，电流表示数变化了0.4A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是()A. 3：4B. 4：3C. 7：3D. 4：78.下列说法正确的是()A. 只要电路两端有电压，电路中就一定有电流B. 电压表和电流表都能直接接在电源的两极C. 千瓦、千瓦时和焦耳部是电能的单位D. 消耗了多少电能，其意思就是说电流做了多少功9.将阻值为10Ω的电阻丝接在电源两端，通电10min，电流所做的功是2.16×103J，若将阻值为5Ω的电阻丝接入同一电源的两端，通电20min，电流做功的多少是()A. 2.16×103JB. 1.25×103JC. 6.0×103JD. 8.64×103J10.额定电压相间的电热水壶甲、乙。

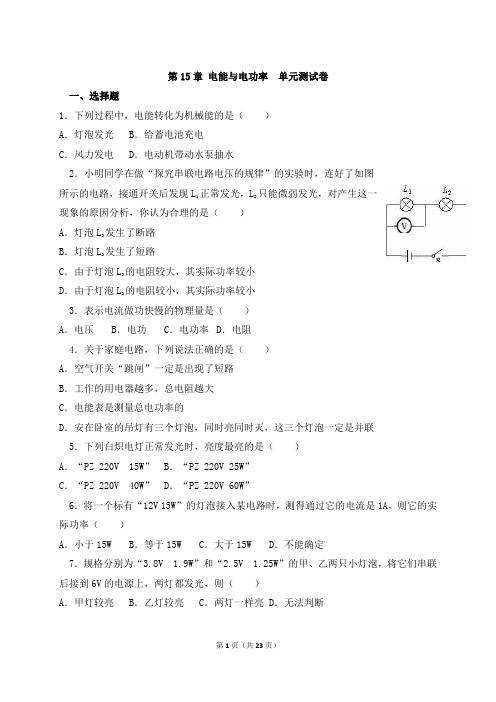

第15章 电能与电功率 单元测试卷一、选择题1．下列过程中，电能转化为机械能的是（ ） A ．灯泡发光 B ．给蓄电池充电 C ．风力发电D ．电动机带动水泵抽水2．小明同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L 1正常发光，L 2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（ ） A ．灯泡L 2发生了断路 B ．灯泡L 2发生了短路C ．由于灯泡L 2的电阻较大，其实际功率较小D ．由于灯泡L 2的电阻较小，其实际功率较小 3．表示电流做功快慢的物理量是（ ） A ．电压B ．电功C ．电功率D ．电阻4．关于家庭电路，下列说法正确的是（ ） A ．空气开关“跳闸”一定是出现了短路 B ．工作的用电器越多，总电阻越大 C ．电能表是测量总电功率的D ．安在卧室的吊灯有三个灯泡，同时亮同时灭，这三个灯泡一定是并联 5．下列白炽电灯正常发光时，亮度最亮的是（ ） A ．“PZ 220V 15W” B ．“PZ 220V 25W” C ．“PZ 220V 40W” D ．“PZ 220V 60W”6．将一个标有“12V 15W”的灯泡接入某电路时，测得通过它的电流是1A ，则它的实际功率（ ） A ．小于15WB ．等于15WC ．大于15WD ．不能确定7．规格分别为“3.8V 1.9W”和“2.5V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V 的电源上，两灯都发光，则（ ） A ．甲灯较亮 B ．乙灯较亮 C ．两灯一样亮 D ．无法判断8．把标有“6V 3W”和“12V 3W”字样的两个灯泡L1、L2串联在15V的电源上，下列说法正确的是（）A．灯L1正常发光B．灯L2正常发光C．两灯都能正常发光D．两灯都不能正常发光二.填空题9．小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为kW•h，应付电费元（按每度电均价0.5元计算）．10．某灯泡上标有“PZ220﹣40”的字样，“PZ”表示普通白炽灯，它的额定功率是 W，正常发光时灯丝的电阻是Ω、工作电流是 A．11．如图是一个小灯泡的电流和电压变化规律图象，物理学中叫做伏安特性图象．由图象可知，当小灯泡在U=4V时，灯泡灯丝的电阻为Ώ；当小灯泡中流过0.3A的电流时，它消耗的功率是 W．12．某导体的电阻是2Ω，当它通过1A的电流时，导体的功率是 W；通电1min，导体上产生的热量是 J．13．家用电能表上标有“220V 10（20）A”的字样，则此电能表的标定电流是A；正常工作时用电器总功率不能超过 W．14．甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是三.实验探究题（第15题13分，第16题6分，共19分）15．在“用电流表、电压表测灯泡电功率”的实验时，灯泡上标有“2.5V”字样．小丽设计了实验电路图，如图甲所示．她还连接了部分实验电路，如图乙所示．（1）请在图乙上补画导线，使其成为完整的实验电路．要求：滑动变阻器的滑片P向右滑动时灯泡变亮．（2）连接电路前，开关应；当确认电路连接正确，准备合上开关时，应将滑动变阻器的滑片P移到端（选填“左”或“右”）．（3）连接完实验电路后，小丽闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且接近于电源电压．请帮助她分析电路出现故障的可能原因：．（4）小丽排除故障后，凋节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，示数为 A，则灯泡的额定功率为 W．16．小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡功率的实验．（1）请你在虚线框内设计出该实验的电路图；（2）他根据设计的正确电路图进行实验，实验记录与计算如下表：他注意到灯的亮度变化是：第一次比第二次亮，第三次比第一次更亮．根据他观察的现象和实验数据分析，可得出的结论是；（3）小明突然想到，利用这个实验记录还可以用来计算灯丝的电阻，于是小明又绘制了以下表格，并完成了计算．根据小明的计算结果找出电阻随电压变化的规律是；这一规律产生的主要原因是．四.计算题17．某型号的全自动洗衣机的铭牌如下表，请根据铭牌上的数据计算（答案保留两位小数）（1）洗衣机正常洗涤时的工作电流．（2）洗衣机在额定电压下工作时消耗的最大功率．（3）某一次洗涤共用了0.5h，耗电多少度？18．有一种WSJ﹣60型号电热壶，其铭牌标志如图所示．现将一满壶20℃的水在额定电压下烧开需时5min，已知外界气压为1标准大气压，水的比热容c=4.2×l03J/（kg•℃）．求：（1）水吸收的热量．（2）电热壶的效率．（3）小明发现在用电高峰时烧开一满壶20℃的水需时6min 3s，那么此时实际电压是多少？五.综合能力题（19题8分，20题7分，共15分）19．人类正面临能源危机，为选用节能交通信号灯的灯泡，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同．有关数据如表：（1）请根据以上材料说明使用LED灯的两个优点：①；②．（2）LED灯正常工作时的电流是 A，每天正常工作10小时，使用LED灯比使用白炽灯可节约电能为kW•h，这么多能量可将 kg的水从=4.2×103J/（kg•℃），结果保留两位小数）20℃加热到100℃．（c水20．半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图象．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图乙），可以测定某一空间的温度，使用的器材如下：（10Ω）、导线若干．半导体电阻、电源、电流表（0﹣0.6A）、开关、定值电阻R的作用是什么？（1）定值电阻R（2）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．（3）电流表的读数为0.4A时，求当时环境温度和半导体电阻的电功率分别是多少？第15章电能与电功率单元测试卷参考答案与试题解析一、选择题1．下列过程中，电能转化为机械能的是（）A．灯泡发光B．给蓄电池充电C．风力发电D．电动机带动水泵抽水【考点】电功的实质．【专题】电能和电功率．【分析】做功总是伴随着能量的转化，电功也不例外．用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程．【解答】解：A．灯泡发光时，是将电能转化为光能和热能，故A不符合题意；B．给蓄电池充电时，是将电能转化为化学能，故B不符合题意；C．风力发电时，是将风的机械能转化为电能，故C不符合题意；D．电动机带动水泵抽水时，是将电能转化为机械能，故D符合题意．故选D．【点评】本题考查学生对电功的实质以及能量之间的相互转化的了解和掌握，是一道基础题．2．小明同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小【考点】电功率的计算；串联电路的电流规律．【专题】应用题；电能和电功率．【分析】（1）用电器短路时，用电器不能工作；串联电路中发生断路时，所以用电器均不能工作；（2）灯泡亮度由灯泡实际功率决定，L1正常发光，L2只能微弱发光，可判断出两灯实际功率的大小，由电路图可知，两灯泡串联，通过两灯泡的电流相等，根据电功率公式P=I2R 分析灯泡电阻大小；【解答】解：A、灯泡L2发生了断路时，两灯泡均不能发光，故A不合理；B、灯泡L2发生了短路时，L2不能发光，故B不合理；CD、两灯泡串联，L1正常发光，L2只能微弱发光，说明灯L1的实际功率较大，灯L2的实际功率较小；但因两灯泡串联，通过两灯的电流相等，根据P=I2R可知，L1的电阻较大，L2的电阻较小，故C不正确，D正确．故选D．【点评】本题主要考查的是学生对短路、断路的认识，以及对串、并联电路的电压、电流的特点的了解和掌握，要注意灯泡的亮暗取决于实际功率的大小．3．表示电流做功快慢的物理量是（）A．电压B．电功C．电功率D．电阻【考点】电功率．【分析】由电压、电功、电功率、电阻的物理意义进行选择．【解答】解：电压是形成电流的原因；电功是表示电流做功多少的物理量；电功率是表示电流做功快慢的物理量；电阻是指导体对电流的阻碍作用；故选C．【点评】对电学物理量的物理意义要了解，属于基本概念．4．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”一定是出现了短路B．工作的用电器越多，总电阻越大C．电能表是测量总电功率的D．安在卧室的吊灯有三个灯泡，同时亮同时灭，这三个灯泡一定是并联【考点】家庭电路电流过大的原因；串联电路和并联电路的辨别；家庭电路的连接．【分析】家庭电路中电流过大的原因主要有两个，一是用电器短路，二是用电器的总功率过大．家庭电路的连接方式是并联．电能表是测量电功的仪器．根据以上知识，对每个选项分别做分析．【解答】解：A、空气开关“跳闸”是由于电流过大，有可能是由于用电器的总功率过大．故A错误．B、家庭电路是并联，工作的用电器越多，相当于增大导体的横截面积，总电阻越小．故B错误．C、电能表是测量电功的仪器，就是消耗电能的多少．故C错误．D、吊灯的三个灯泡互相不影响，连接方式是并联．正确．故选：D．【点评】本题考查学生对家庭电流连接方式、电流过大原因和电能表作用的理解情况．5．下列白炽电灯正常发光时，亮度最亮的是（）A．“PZ 220V 15W”B．“PZ 220V 25W”C．“PZ 220V 40W”D．“PZ220V 60W”【考点】实际功率．【专题】电能和电功率．【分析】当灯正常发光时，其实际功率等于额定功率，而灯的亮度取决于灯的实际功率，据此进行解答．【解答】解：∵白炽电灯正常发光时，其实际功率等于额定功率，∴D选项中灯泡的实际功率最大，∵灯的亮度取决于灯的实际功率，∴D选项中灯泡最亮．故选：D．【点评】知道铭牌的含义和灯的亮度取决于灯的实际功率是本题的关键．6．将一个标有“12V 15W”的灯泡接入某电路时，测得通过它的电流是1A，则它的实际功率（）A．小于15W B．等于15W C．大于15W D．不能确定【考点】电功率的计算；实际功率．【专题】计算题．【分析】（1）由灯泡的额定电压和额定功率，利用R=计算灯泡的阻值；（2）灯泡的阻值不变，利用P=I2R计算灯泡的实际电功率．【解答】解：由“12V 15W”知灯泡的额定电压为：12V，额定功率为：15W；∴灯泡的电阻是：R===9.6Ω；灯泡的实际电功率是：P实=I实2R=（1A）2×9.6Ω=9.6W；故选A．【点评】当用电器的实际电流小于额定电流时，实际功率就小于额定功率．7．规格分别为“3.8V 1.9W”和“2.5V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则（）A．甲灯较亮B．乙灯较亮C．两灯一样亮 D．无法判断【考点】实际功率．【专题】电能和电功率．【分析】由灯泡铭牌可知灯泡的额定电压与额定功率，由电功率的变形公式可以求出灯泡的阻值；由串联电路特点及电功率公式P=I2R可以比较两灯泡串联时灯泡的功率关系，然后判断哪个灯泡亮．【解答】解：∵P=，∴灯泡电阻R 甲===7.6Ω，R 乙===5Ω，∵R 甲＞R 乙，串联电路电流相等，∴由P=I 2R 可知，甲灯的实际功率大于乙灯的实际功率，故两灯泡串联时，甲灯较亮； 故选A ．【点评】本题考查电功率的计算及串联电路的电流规律，关键熟练应用电功率公式及其变形公式、串联电路的特点．8．把标有“6V 3W”和“12V 3W”字样的两个灯泡L 1、L 2串联在15V 的电源上，下列说法正确的是（ ）A ．灯L 1正常发光B ．灯L 2正常发光C ．两灯都能正常发光D ．两灯都不能正常发光【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电功率的计算；额定功率；实际功率． 【专题】计算题；压轴题．【分析】已知两灯泡的额定电压和额定功率，根据公式R=求出灯泡的电阻，还知道电源电压，根据公式I=求出电路电流，再利用公式P=I 2R 求出各自的实际功率，与额定功率进行比较，即可得出结论．【解答】解：灯泡L 1电阻R 1===12Ω，灯泡L 2电阻R 2===48Ω，电路电流为I===0.25A ，灯泡L 1的实际功率P 3=I 2R 1=（0.25A ）2×12Ω=0.75W ＜3W ， 不能正常发光．灯泡L 2的实际功率P 4=I 2R 2=（0.25A ）2×48Ω=3W=3W ， 所以能正常发光． 故选B ．【点评】本题考查串联电路中电流与电压的规律，实际功率与额定功率的比较，欧姆定律和电功率公式及其变形的灵活运用，关键是计算灯泡的电阻和电路的总电流．二.填空题9．小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为40 kW•h，应付电费20 元（按每度电均价0.5元计算）．【考点】电能表参数的理解与电能的求法．【专题】计算题；应用题．【分析】电能表月初与月末的读数之差就是当月消耗的电能，消耗的电能与每度电均价的乘积就是应付的电费．【解答】解：小华家5月份消耗的电能为2178.2kw•h﹣2138.2kw•h=40kw•h，应付电费40kw•h×0.5元/kw•h=20元．故答案为：40；20．【点评】本题考查电能表的读数以及家庭消耗电能的计算和电费的计算，关键是计算消耗的电能．10．某灯泡上标有“PZ220﹣40”的字样，“PZ”表示普通白炽灯，它的额定功率是40 W，正常发光时灯丝的电阻是1210 Ω、工作电流是0.18 A．【考点】电功率的计算；欧姆定律的应用．【专题】计算题；应用题．【分析】从灯泡的铭牌上可以看出灯泡的额定电压和额定功率，根据公式R=可求灯泡的电阻，根据公式I=可求工作电流．【解答】解：灯泡的额定功率为40W，灯泡的电阻R===1210Ω，工作电流I===0.18A．故答案为：40；1210；0.18．【点评】本题考查额定功率、电阻和电流的计算，关键是公式及其变形的灵活运用，还要认识灯泡的铭牌．11．如图是一个小灯泡的电流和电压变化规律图象，物理学中叫做伏安特性图象．由图象可知，当小灯泡在U=4V时，灯泡灯丝的电阻为10 Ώ；当小灯泡中流过0.3A的电流时，它消耗的功率是0.6 W．【考点】欧姆定律的应用；电功率的计算．【专题】计算题；压轴题；信息给予题．【分析】由伏安特性图象（U﹣I图象）得出（1）当小灯泡在U=4V时，通过灯丝的电流值，利用欧姆定律求电阻；（2）当通过灯丝的电流I=0.3A时，加在灯两端的电压，利用P=UI计算灯的电功率．【解答】解：由伏安特性图象（U﹣I图象）得出（1）当U=4V时，I=0.4A，（2）当I′=0.3A时，U′=2V，P′=U′I′=2V×0.3A=0.6W故答案为：10，0.6【点评】会由伏安特性图象（U﹣I图象）得出信息（1）根据加在小灯泡两端的电压值，找出通过灯丝的电流值；（2）根据通过灯丝的电流值，找出加在小灯泡两端的电压值．12．某导体的电阻是2Ω，当它通过1A的电流时，导体的功率是 2 W；通电1min，导体上产生的热量是120 J．【考点】电功率的计算；焦耳定律．【专题】计算题；压轴题．【分析】导体是纯电阻，已知电阻和电流，可利用公式P=I2R计算电功率，再利用公式Q=W=Pt计算热量．【解答】解：∵R=2Ω，I=1A，∴P=I2R=（1A）2×2Ω=2W，又∵t=1min=60s，∴Q=W=Pt=2W×60s=120J．故答案为：2，120．【点评】本题考查了利用公式P=I2R计算电功率，以及对热量的计算，需要注意的是：P=I2R和P=这两个公式在电功率计算题里要经常用到，注意计算时的单位变换要正确．13．家用电能表上标有“220V 10（20）A”的字样，则此电能表的标定电流是10 A；正常工作时用电器总功率不能超过2200 W．【考点】电能表参数的理解与电能的求法．【专题】电能和电功率．【分析】从电能表上可以看出标定电流；已知电能表的额定电压和标定电流，根据公式P=UI可求电路的最大功率．【解答】解：电能表的标定电流为10A；正常工作时用电器总功率不能超过P=UI=220V×10A=2200W．故答案为：10；2200．【点评】本题考查电功率的计算，关键是公式的应用，难点是对电能表各个参数物理意义的正确理解14．甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是乙灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是5：3 ．【考点】电功率的计算；影响电阻大小的因素；电功的计算．【分析】两灯泡钨丝长短一样，灯丝粗的电阻小，额定功率大，两灯串联电流相同，时间相同，比较消耗的电能之比就是比较电阻之比，计算出两灯的电阻即可比较．【解答】解：两灯泡钨丝长短一样，灯丝粗的电阻小，额定功率大，乙的额定功率大，所以灯丝粗的是乙灯．，，两灯串联电流相同，时间又相同，．故答案为：乙；5：3．【点评】本题考查电功率的计算，影响电阻大小的因素，电功的计算，关键是求出两灯的电阻．三.实验探究题（第15题13分，第16题6分，共19分）15．在“用电流表、电压表测灯泡电功率”的实验时，灯泡上标有“2.5V”字样．小丽设计了实验电路图，如图甲所示．她还连接了部分实验电路，如图乙所示．（1）请在图乙上补画导线，使其成为完整的实验电路．要求：滑动变阻器的滑片P向右滑动时灯泡变亮．（2）连接电路前，开关应断开；当确认电路连接正确，准备合上开关时，应将滑动变阻器的滑片P移到左端（选填“左”或“右”）．（3）连接完实验电路后，小丽闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且接近于电源电压．请帮助她分析电路出现故障的可能原因：小灯泡开路．（4）小丽排除故障后，凋节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，示数为0.3 A，则灯泡的额定功率为0.75 W．【考点】探究用电器的电功率实验；实物的电路连接；滑动变阻器的使用；电功率的计算．【专题】实验题；作图题．【分析】（1）滑动变阻器要“一上一下”的接入；（2）为了保护电路，连接电路时，开关要断开，滑片P置于使连入电阻最大的位置；（3）电压表有示数，说明问题出在电压表两接线柱之间的电路，短路不对（这样电压表示数为0），只能是开路：小灯泡处开路；（4）灯泡正常发光，所加电压为额定电压U=2.5V，读出电流表的示数，利用P=UI求额定功率．【解答】解：（1）“一上一下”的接入滑动变阻器，如右图；（2）为了保护电路，连接电路时开关要断开，滑片P置于使连入电阻最大的位置，即左端；（3）闭合开关，发现灯泡不亮，电流表无示数，说明问题出在电压表两接线柱之间的电路，小灯泡开路；（4）凋节滑动变阻器，使灯泡正常发光，此时灯两端电压为额定电压U=2.5V时，I=0.32A，所以小灯泡的额定功率P=UI=2.5V×0.3A=0.75W．故答案为：（1）实物连接图右图所示；（2）断开，左；（3）小灯泡开路（4）0.3A，0.75W．【点评】本题涉及电流表读数、滑动变阻器的使用、电功率的计算，虽综合性强，但都属于基础知识，难度适中．16．小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡功率的实验．（1）请你在虚线框内设计出该实验的电路图；（2）他根据设计的正确电路图进行实验，实验记录与计算如下表：他注意到灯的亮度变化是：第一次比第二次亮，第三次比第一次更亮．根据他观察的现象和实验数据分析，可得出的结论是灯泡的亮度与灯泡的实际功率有关，灯泡的实际功率越大，灯泡越亮；（3）小明突然想到，利用这个实验记录还可以用来计算灯丝的电阻，于是小明又绘制了以下表格，并完成了计算．根据小明的计算结果找出电阻随电压变化的规律是灯丝的电阻随温度的升高而增大；这一规律产生的主要原因是灯泡的电阻与温度有关．【考点】探究用电器的电功率实验；电路图设计．【专题】计算题；作图题；压轴题；实验探究题．【分析】（1）由实物图画电路图的方法：画出电源符号，从电源的正极开始，按照电流的方向，依次串联各元件，到电源的负极，最后把电压表并联在灯泡两端．注意滑动变阻器与实物图中接入的部分对应．（2）由表中数据可知第一次实验时的功率为0.60W，第三次实验时的功率为0.78W，都比第二次实验时的电功率大，由此可得出第一次比第二次亮，第三次比第一次更亮的结论．（3）比较表中数据10.42Ω、9.09Ω、11.54Ω可知，电压影响到灯丝的温度，原因是灯丝电阻与温度有关．【解答】解：（1）画出电源符号，从正极出发，依次画出开关、滑动变阻器、灯泡、电流表的符号，到电源的负极，电压表并联在滑动变阻器两端．如下图所示：（2）由表中数据0.60W、0.44W、0.78W可知：灯泡的亮度与灯泡的实际功率有关，灯泡的实际功率越大，灯泡越亮．故答案为：灯泡的亮度与灯泡的实际功率有关，灯泡的实际功率越大，灯泡越亮．（3）比较表中数据10.42Ω、9.09Ω、11.54Ω可知，当灯泡电压增大时，灯丝温度升高，灯丝电阻增大，所以这一规律产生的主要原因是灯丝电阻与温度有关．故答案为：灯丝的电阻随温度的升高而增大；灯泡的电阻与温度有关．【点评】分析实验数据，从实验数据中总结实验结论，这种考查对学生的要求较高，也是现代生活的需要，应认真审题逐步加强这方面的能力的培养．四.计算题17．某型号的全自动洗衣机的铭牌如下表，请根据铭牌上的数据计算（答案保留两位小数）（1）洗衣机正常洗涤时的工作电流．（2）洗衣机在额定电压下工作时消耗的最大功率．（3）某一次洗涤共用了0.5h，耗电多少度？【考点】电功率的计算；物理量的单位及单位换算；电功的计算．【专题】计算题；应用题；压轴题；信息给予题．【分析】（1）已知洗涤功率和额定电压，根据公式I=可求洗衣机正常洗涤时的工作电流．（2）已知洗衣机允许通过的最大电流，根据公式P=UI可求洗衣机在额定电压下工作时消耗的最大功率．（3）已知洗涤功率和工作时间，根据公式W=Pt可求消耗的电能．【解答】解：（1）洗衣机正常洗涤时的工作电流I===1.5A．答：洗衣机正常洗涤时的工作电流是1.5A．（2）洗衣机在额定电压下工作时消耗的最大功率P大=UI大=220V×5A=1100W．答：洗衣机在额定电压下工作时消耗的最大功率1100W．（3）消耗电能W=Pt=0.33kw×0.5h≈0.17kw•h．答：消耗电能0.17度．【点评】本题考查电流、最大功率、消耗电能等的计算，关键是公式及其变形的灵活运用，难点是根据所给信息自己找出有用的数据，解题过程中还要注意单位的换算．18．有一种WSJ﹣60型号电热壶，其铭牌标志如图所示．现将一满壶20℃的水在额定电压下烧开需时5min，已知外界气压为1标准大气压，水的比热容c=4.2×l03J/（kg•℃）．求：（1）水吸收的热量．（2）电热壶的效率．（3）小明发现在用电高峰时烧开一满壶20℃的水需时6min 3s，那么此时实际电压是多少？【考点】热量的计算；密度公式的应用；能量利用效率；电功的计算． 【专题】计算题；压轴题；信息给予题；学科综合题．【分析】（1）从铭牌知道电热壶的容积，利用密度公式求水的质量，又知道在一标准大气压下水的沸点为100℃，可以求出水的末温，利用吸热公式求水吸收的热量； （2）水吸收的热量是有用能量，电流做功消耗的电能为总能量，利用效率公式求电热壶的效率；（3）由题知电热壶的额定电压和工作时间，而电壶的电阻不变，所以应该利用公式W=求解电功；在额定电压和实际电压下烧开相同的水需要的电能是相同的，列出实际电压和额定电压表示的电功等式，联立便可求解实际电压． 【解答】解：（1）由铭牌知： v=500ml=500×10﹣6m 3，m=ρV=1.0×103kg/m 3×500×10﹣6m 3=0.5kg ；Q 吸=cm （t ﹣t 0）=4.2×103J/（kg•℃）×0.5kg×（100℃﹣20℃）=1.68×105J ； （2）电热壶在额定电压下工作5min 消耗电能： W 电=Pt=800W×300s=2.4×105J ；η=×100%=×100%=70%；（3）由题意可知都是烧开一满壶20℃的水，则在实际电压下消耗的电能等于在额定电压下消耗的电能： W 实=W 额， 即：=，∴U 实=U 额×==200V ；答：（1）水吸收的热量是1.68×105J；（2）电热水壶的效率是70%；（3）当时的实际电压是200V．【点评】这是一道学科内的综合题目，考查了热量的计算问题，电功的计算和效率的求解，要求准确书写公式，代入数据时需要注意单位换算．五.综合能力题（19题8分，20题7分，共15分）19．人类正面临能源危机，为选用节能交通信号灯的灯泡，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同．有关数据如表：（1）请根据以上材料说明使用LED灯的两个优点：①发光效率高、节能降耗；②或响应时间短、环保、额定电压低（安全电压）以上任意写出两点均可．（2）LED灯正常工作时的电流是0.5 A，每天正常工作10小时，使用LED灯比使用白炽灯可节约电能为0.88 kW•h，这么多能量可将9.43 kg的水从20℃加热到100℃．（c=4.2×103J/（kg•℃），结果保留两位小数）水【考点】电功与热量的综合计算．【专题】应用题；简答题；压轴题；信息给予题．【分析】（1）阅读题目中的文字和表格可以发现，LED灯电压低，功率小，响应时间短，故可从以上几点进行分析其优点．（2）由功率公式可求出工作电流，由两灯的功率之差可求出10小时节约的电能，由比热可求出能将多少水加热到100℃．【解答】解：（1）阅读题目中的文字和表格可以发现，LED灯和白炽灯相比有明显的优点：在光照强度相同的情况下，LED灯不必要达到很高的温度就能发光，电能基本上不转化成内能，几乎全部转化光能，因而发光效率高；LED灯的额定电压低，人直接接触不会触电；LED灯响应时间短，也就是从开始发光到正常发光所用的时间短；LED灯额。

第 15 章电能与电功率单元测试一、选择题1.以下属于电功单位的是（）A. V?AB. V?A?sC. J?sD. kW/h【答案】 B2.以下仪表中，能直接丈量电功的是（）A. 电流表B. 电压表C. 测电笔 D. 电能表【答案】 D3.如图是“研究电流的产生的热量跟哪些要素相关”的电路图.则以下说法不正确的是（）A. 电路采纳串连，是为了控制电流和通电时间同样B. 用煤油而不是水，是因为煤油的比热容小C. 该实验不可以研究电流产生的热量跟电流的关系D. 该实验是经过比较升高的温度来得出结论的【答案】 C4.对于电源，以下说法中正确的选项是（）A. 是供给电荷量的装置B. 是供给电流的装置C. 是供给电压的装置 D. 是供给用电器的装置【答案】 C5.灯泡 L1和灯泡 L 2分别标有“PZ220- 15”和“PZ220- 60”字样，此刻把它们串连在 220V 的电源上，构成闭合回路（灯丝电阻不变），则（）A. 灯泡 L1和灯泡 L2同样亮B. 灯泡 L2比灯泡 L1亮C. 两灯的总功率小于15WD.两灯的实质功率都变成额定功率的一半【答案】 C6.小明对新式 LED 灯带很好奇，取一段剖开后发现，灯带中的LED 灯串连后通过电源适配器接入照明电路的，他取下此中一只LED 灯接在一节电池两头没有亮，对换电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推测切合上述实验事实的是（）A. LED 灯主假如将电能转变成内能B. LED 灯应用了半导体材料C. 灯带中一只 LED 灯断路后其余灯还亮D. 单只 LED 灯工作电压是220V【答案】 B7.如图甲所示，验电器 A 带负电，B 不带电。

用带有绝缘柄的金属棒把验电器 A 、B 两金属球连结起来的瞬时（如图乙所示），金属棒中（）A. 电流方向由 A 到 BB. 有电流但方向没法确立C. 电流方向由 B到 A D. 一直无电流【答案】 C8.图是小明家的电热饮水机的电路原理图。

《第15章电能与电功率》单元测试一、单选题（本大题共10小题，共20分）1.测量小灯泡电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联后接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得功率为0.5W，以下说法不正确的是（）A. 电流表读数为，变阻器两端电压为5VB. 滑动变阻器连入电路的电阻C. 相等时间内，电流对L和R所做的电功相等D. 灯泡L和滑动变阻器R的总功率2.如图电器设备中，主要利用电流热效应进行工作的是（）A. 电风扇B. 电话C. 电视机的散热窗D. 电饭锅3.两个灯泡，其中L1标有“6伏3瓦”，L2没有标记，但测得它的电阻是4欧，把它们串联后接在某一电路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的电功率分别是（）A. 6伏3瓦B. 8伏1瓦C. 12伏3瓦D. 6伏1瓦4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活。

据测定，1度电能使公交电车行驶1.5公里。

在居民家中，1度电可使40瓦的电灯正常发光（）A. 40小时B. 25小时C. 小时D. 90小时5.家用电器都有自己的电功率，则电功率的国际单位是（）A. 安培B. 伏特C. 瓦特D. 焦耳6.下列家用电器中，不属于电热器的是（）A. 电热毯B. 电风扇C. 电饭锅D. 电熨斗7.如图所示是一个电能表，对其中的重要参数，下列说法错误的是（）A. “220 V”是说这个电能表应该在220伏的电路中使用B. “20A”是说这个电能表使用时允许通过的电流为20安C. “50 Hz”是说这个电能表应在50赫兹的交流电路中使用D. “2500 ”表示电路中用电器每小时电能表的转盘转2500转8.如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A. 甲、乙两次实验都应用了理想实验法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验是为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小9.将阻值为10Ω的电阻丝接在电源两端，通电10min，电流所做的功是2.16×103J，若将阻值为5Ω的电阻丝接入同一电源的两端，通电20min，电流做功的多少是（）A. B. C. D.10.如图所示是电阻甲和乙的U-I图象，下列说法正确的是（）A. 甲的电阻值保持不变B. 乙的电阻值保持不变C. 甲、乙并联时，当干路电流为时，乙的功率为D. 甲、乙串联时，当电路总电压为6V时，甲的功率为二、填空题（本大题共4小题，共12分）11.一只电热水壶标有“220V 840W”字样，装入1kg、初温为20℃的水后接入电路中，正常工作500s后水烧开（开水温度为100℃）．则：水所吸收的热量为______J；电热水壶消耗的电能为______J；该电热水壶的加热效率为______。

沪粤版九年级上册《第15章电能与电功率》2021年单元测试卷（1）1.如图所示，下列用电器的额定功率最接近10W的是()A. 电冰箱B. 电吹风C. 节能灯D. 电豆浆机2.某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的()A. 总电流变小B. 总电压变小C. 总电阻变小D. 总功率变小3.同为“220V40W”的电灯、电扇、电烙铁都正常工作5min，它们产生的热量()A. 电灯最多B. 电烙铁最多C. 电扇最多D. 一样多4.有三盏白炽灯，甲标有“PZ220−15”，乙标有“PZ220−40”，丙标有“PZ220−100”，将它们接在家庭电路中，正常工作时的发光情况是()A. 甲灯最亮B. 乙灯最亮C. 丙灯最亮D. 一样亮5.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中()A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗6.如图所示，电源电压为3V，闭合开关灯泡不亮，电流表示数几乎为零，电压表示数接近3V，出现此现象的原因可能是()A. 电流表断路B. 灯泡短路C. 开关接触不良D. a−b−c段有断路7.如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑动最左端的过程中，小灯泡I−U关系图象如图乙所示，下列说法中错误的是()A. 电源电压为12VB. 滑动变阻器的最大阻值为9ΩC. 该电路总功率变化范围为12W∽24WD. 小灯泡的额定功率为12W8.芳芳家上月末抄表时电能表的示数如图甲所示，本月末抄表时示数如图乙所示，她家本月用电______kW⋅ℎ，合______J.若按0.5元/kW⋅ℎ计费，李明家本月应缴电费______元。

9.如图所示，将R1和R2串联后接在6V的电源上，R1的阻值为10Ω，R2的阻值为20Ω。

单元测试 A一、选择题1．小明同学搜集了一些能量转化的事例，其中将电能转化为内能的是 （ ） A ．发电机发电 B ．电炉工作 C ．太阳能热水器使水热 D ．电动机通电转动2．用电器上所标的电功率的大小指的是 （ ） A ．用电的多少 B ．额定功率的大小 C ．消耗电能的多少 D ．实际功率的大小 3．小明一家外出旅游时，恰逢供电部门的抄表日，其电能表示数为 。

游玩回家时发现家中有一盏60W 的台灯亮着，检查其他用电器都已切断电源，再查看电能表时，其示数为 。

则这一次小明家外出的时间约为 ( ) A ．2400h B ．14.4h C ．0.24h D ．240h 4．一只普通家用白炽灯正常工作时的电流接近于 （ ） A ．0.18A B ．1.8A C ．3A D ．0.018A5．一个标有“6V 3W ”的灯泡，欲接到9V 的电源上能正常发光，应给它 ( ) A ．串联一个3Ω的电阻 B ．并联一个3Ω的电阻 C ．串联一个6Ω的电阻 D ．并联一个6Ω的电阻6．一个标有“12V 6W ”的灯泡，接到某电路中时，测得通过灯泡的电流是0.4A ，则此时灯泡消耗的实际功率 ( ) A ．等于6W B ．大于6W C ．小于6W D ．无法判断7. 某同学在探究“串联电路的电压特点”时，连成的电路如图所示。

开关闭合后，两只电压表的指针均在刻 度盘的正中央。

以下判断正确的是 ( )A ．通过R 1的电流小于通过R 2的电流B ．R 1两端的电压与R 2两端的电压相等C ．R 1的阻值大于R 2的阻值D ．R 1消耗的电功率小于R 2消耗的电功率8．生活中，我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁，对这一现象最合理的解释是 ( ) A ．开灯时家里的电压较高而烧毁 B ．开灯时家里的电压较低而烧毁C ．开灯时灯泡的电阻较大，通过白炽灯的电流较小而烧毁D ．开灯时灯泡的电阻较小，通过白炽灯的电流较大而烧毁9．下列说法中正确的是 ( ) A ．家庭电路中，点亮的灯越多，电路的总电阻越大 B ．当发现有人触电时，用手把触电的人移开 C ．只有36V 的电压对人体才是安全D ．家庭电路中，使用的用电器的总功率越大，电路中的总电阻越小10．有一种亮度可调的简易台灯，灯泡与一个可变电阻串联，改变可变电阻的阻值可调节灯泡的亮度，调节可变电阻时改变了(设灯丝电阻 不随温度变化) ( ) A ．电源电压 B ．灯泡两端的电压C ．灯丝的电阻D ．灯泡的额定功率2 2 6 6 0 2 2 8 0 4V－ 3 15R 1 R 2+ - V － 3 15 a c b11．如图所示电源电压保持不变，ab 、bc 是两根电阻丝。
