OLT视频监控

视频监控系统各传输方式的比拟一个标准的视频监控系统，由五大局部组成：视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统。

视频采集系统主要是完成对前端图像信号的获取;视频传输控制系统完成对前端图像信号的传送和控制通信;视频切换管理系统完成对图像信号的切换控制和资源分配;视频显示系统完成对前端图像信号的终端设备输出;视频录像系统完成对前端图像信号的长延时存储和回放。

在系统工程中，良好的视频传输设计是监控系统非常重要的一局部。

如果建立一套好的系统，选用的都是高指标、高画质的摄像机、镜头、监视器、录像机，但是没有良好的传输系统，最终在监视器上看到的图像将无法令人满意。

根据“木桶法那么〞，最终的图像质量取决于整个系统中最差的一环，而这最差的一环往往就是传输系统。

系统设计人员必须根据实际需要选择适宜的传输方式、高质量的传输线缆、专用连接头和设备、并按专业标准进展安装，才能到达理想的传输效果。

常见的几个视频传输方式见如下介绍。

同轴电缆传输图像传输最根本的方法是采用视频基带传输,即同轴电缆传输，由于同轴电缆具有价格较廉价、铺设较方便的优点，一般在小范围的监控系统中有着广泛的应用。

利用同轴电缆传输视频信号由于信号衰减的原因，使得信号的传输距离有限，因此同轴电缆只适合于近距离传输图像信号，当传输距离到达200米左右时，图像质量将会明显下降，特别是色彩变得暗淡，有失真感。

在工程实际中，为了延长传输距离，要使用同轴放大器。

同轴放大器对视频信号具有一定的放大作用，并且还能通过均衡调整对不同频率成分，分别进展不同大小的补偿，以使接收端输出的视频信号失真尽量小。

但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2到3个，否那么无法保证视频传输质量，并且调整起来也很困难。

因此，在监控系统中使用同轴电缆时，为了保证有较好的图像质量，一般将传输距离范围限制在四、五百米左右。

另外，同轴电缆在监控系统中传输图像信号还存在着一些缺点：.同轴电缆本身受气候变化影响大，气候不好图像质量受到一定影响;.同轴电缆较粗，在密集监控应用时布线不太方便;.同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，那么需要另外布线或增加设备;.同轴电缆抗干扰能力有限，无法应用于强干扰环境;.同轴放大器还存在着调整困难的缺点。

olt监控解决方案
《OLT监控解决方案》
随着网络技术的不断发展，OLT（Optical Line Terminal）作为光纤接入网中的关键设备，承担着光信号的转发和分发功能。

在网络运营中，OLT的监控和管理显得尤为重要。

为了更好
地监控OLT的运行状况，提高网络运营效率，研发出了一系
列的OLT监控解决方案。

首先，通过实时监控OLT的工作状态和数据流量，实现对设
备的全面监控。

监控系统可以及时发现OLT设备的异常运行
状况，包括设备故障、端口异常、信号衰减等问题，提前预警并进行处理，避免因设备故障造成的网络中断和数据丢失。

其次，采用自动化的管理方式，实现对OLT设备的远程监控
和管理。

通过远程管理可以随时随地对OLT设备进行监控和
操作，极大地提高了网络运维的效率，减少了人力和时间成本。

另外，强化对OLT设备的安全监控和防护措施，加强数据的
加密和安全传输，防止黑客攻击和信息泄露。

除了以上基本功能外，一些高级的OLT监控解决方案还可以
实现对网络流量和性能的实时统计和分析，为网络运营商提供决策支持，帮助其更好地进行网络规划和优化。

总的来说，OLT监控解决方案通过全面的设备监控、远程管理、安全防护等功能，为网络运营商提供了一套完善的监控方
案，帮助其提高网络运营效率，保证网络的安全稳定运行。

随着技术的不断进步，相信OLT监控解决方案会不断完善和升级，为网络运营商带来更多的便利和价值。

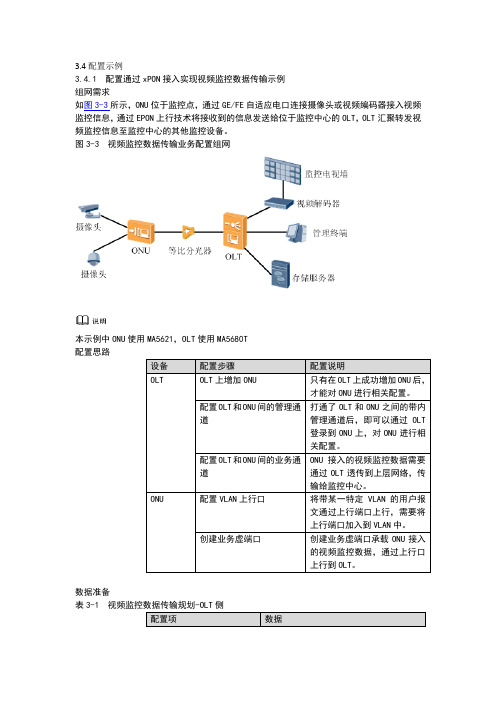

3.4 配置示例3.4.1 配置通过xPON接入实现视频监控数据传输示例组网需求如图3-3所示，ONU位于监控点，通过GE/FE自适应电口连接摄像头或视频编码器接入视频监控信息，通过EPON上行技术将接收到的信息发送给位于监控中心的OLT，OLT汇聚转发视频监控信息至监控中心的其他监控设备。

图3-3 视频监控数据传输业务配置组网本示例中ONU使用MA5621，OLT使用MA5680T配置思路设备配置步骤配置说明OLT OLT上增加ONU只有在OLT上成功增加ONU后，才能对ONU进行相关配置。

配置OLT和ONU间的管理通道打通了OLT和ONU之间的带内管理通道后，即可以通过OLT 登录到ONU上，对ONU进行相关配置。

配置OLT和ONU间的业务通道ONU接入的视频监控数据需要通过OLT透传到上层网络，传输给监控中心。

ONU配置VLAN上行口将带某一特定VLAN的用户报文通过上行端口上行，需要将上行端口加入到VLAN中。

创建业务虚端口创建业务虚端口承载ONU接入的视频监控数据，通过上行口上行到OLT。

数据准备表3-1 视频监控数据传输规划-OLT侧配置项数据表3-2操作步骤OLT侧配置：步骤1 创建业务VLAN并配置其上行口。

业务VLAN为100，类型为Smart VLAN，将上行端口0/19/0加入到VLAN 100中。

huawei(config)#vlan 100 smarthuawei(config)#port vlan 100 0/19 0步骤2 （可选）配置上行链路聚合。

本示例以单上行端口为例，当多个上行端口时可配置上行链路聚合。

步骤3 配置EPON ONU模板。

1. 配置DBA模板。

可以先使用display dba-profile命令查询系统中已存在的DBA模板。

如果系统中现有的DBA模板不能满足需求，则需要执行dba-profile add命令来添加。

模板的ID为20，类型为Type3，保证带宽为30M，最大带宽为100Mbit/s。

10G EPON解决方案一、引言随着互联网的高速发展和用户对宽带需求的不断增长，传统的1G EPON已经不能满足用户对高速、稳定、可靠的网络连接的需求。

因此，10G EPON作为下一代EPON技术，成为了解决这一问题的有效方案。

本文将详细介绍10G EPON解决方案的相关技术和应用。

二、技术原理1. EPON简介EPON（Ethernet Passive Optical Network）是一种基于以太网技术的被动光纤网络，它通过光纤传输数据，将用户与网络服务提供商之间的距离扩展到数十公里。

EPON采用了点对多点的拓扑结构，光线被分配到多个用户终端上。

2. 10G EPON技术10G EPON是在传统的1G EPON基础上进行了升级，提供了更高的传输速率和更大的带宽容量。

它采用了WDM（Wavelength Division Multiplexing）技术，将上行和下行数据分别传输在不同的波长上，从而实现了同时传输10Gbps的数据。

3. 10G EPON的主要特点- 高速传输：10G EPON提供了10Gbps的传输速率，满足了用户对高速网络连接的需求。

- 高带宽容量：10G EPON的带宽容量更大，能够支持更多的用户同时访问网络，提高了网络的承载能力。

- 兼容性：10G EPON与现有的EPON设备兼容，可以无缝升级。

三、应用场景1. 宽带接入10G EPON可以用于提供宽带接入服务，满足用户对高速网络的需求。

用户可以通过10G EPON接入网络，享受高速、稳定的网络连接。

2. 数据中心数据中心对网络带宽和传输速率的要求非常高。

采用10G EPON解决方案可以满足数据中心对高速、大容量网络的需求，提高数据中心的运行效率和可靠性。

3. 视频监控视频监控需要传输大量的视频数据，对网络带宽和稳定性要求较高。

使用10G EPON技术可以实现高清、实时的视频传输，提供更好的监控效果。

四、部署方案1. 网络架构10G EPON网络架构包括OLT（Optical Line Terminal）、ONU（Optical Network Unit）和光分纤器。

pon 视频监控方案引言随着科技的不断发展，视频监控技术在各个领域中扮演着越来越重要的角色。

无论是在家庭、商业场所还是公共区域，视频监控系统都能提供安全防护、远程管理和实时监控等功能。

本文将介绍一种名为 PON（Passive Optical Network）的视频监控方案，并探讨其应用和优势。

PON 技术概述PON 技术是一种基于光纤传输的通信技术，具有传输距离远、带宽高、抗干扰能力强等优势。

其基本组成包括OLT（Optical Line Terminal）、ONU（Optical Network Unit）和光分配网络。

OLT作为通信中枢，连接到远端的监控管理中心，负责接收和分发视频监控信号。

ONU则位于监控现场，通过光纤与OLT进行通信，负责接收和传输视频数据。

pon 视频监控方案的优势高带宽传输PON技术在传输带宽方面具有明显优势，一条光纤可以实现2.5Gbps甚至更高的带宽传输。

相比传统的有线电缆，PON的带宽更大、传输速度更快，能够提供更高质量的视频监控画面。

由于视频监控信号是通过光纤传输，不会受到电磁干扰影响，因此更加稳定可靠。

同时，PON技术提供了加密和认证等安全机制，保证视频监控的保密性和完整性。

远程管理和控制PON视频监控方案支持远程管理和控制功能，监控管理中心可以通过OLT连接到不同监控点的ONUs，实现对全网的统一管理。

无论是监控画面的查看、录像的存储还是设备的配置，都可以通过远程操作实现。

节省成本传统的视频监控系统通常需要布线和维护大量的电缆，而PON技术允许多个监控点共享一条光纤，大大减少了布线和维护的成本。

此外，PON技术还可以通过光分复用技术实现多个服务的共享，进一步降低了成本。

PON 视频监控方案的应用PON视频监控方案广泛应用于各个领域，包括但不限于以下几个方面：商业场所如购物中心、超市、写字楼等需要监控和保护财产安全。

PON视频监控方案可以实现对不同区域的实时监控和远程管理，提供安全保护和紧急事件管理。

PON技术在视频监控系统中的应用作者：宇樑王琪谭管军蒋凯来彭莎来源：《科学与财富》2020年第32期摘要：随着科学技术的发展，我国的PON技术有了很大进展，并在视频监控系统中得到了广泛的应用。

本文对PON技术进行了分析，并对其在视频监控系统中的实际应用进行了探讨。

关键词：PON;视频监控;应用引言近年来，为了响应国家提出的“宽带中国”的国家战略，解决电信运营商“最后一公里”的瓶颈问题，各大运营商都在大力推进接入网建设，其中，无源光纤接入网（EPON/GPON）凭借组网成本低、纯介质网络不易受干扰等优点而成为发展速度最快的接入网技术。

无源光纤接入网PON的线路和设备大都位于室外，运行环境差，所以故障发生率高、故障种类复杂繁多，电信机务员在进行PON设备安装调试及故障处理时需要多种不同功能的仪表对线路及设备进行测试，但目前市场上光纤接入网运维仪表功能单一、集成性较差，缺少运维整体考虑，电信机务员到现场进行设备安装调试及处理故障需要同时携带多个不同功能的仪表，十分不便。

因此，设计一款功能集成度高、便于携带、操作简单实用、价格便宜的综合测试仪表，为电信机务员日常管理维护工作带来便利，提高他们的工作效率，是非常有意义的事情。

1 PON技术概述PON是基于万兆IP广播技术和GPON/EPON技术的一种光纤到户技术方案，其万兆IP广播技术将万兆以太网技术应用于单向广播网，双向交互部分采用GPON/EPON技术。

PON系统主要包括以下几部分，分别是光线路终端（OLT）、光网络单元（ONU）以及二者之间的光纤、无源分光器和耦合器等设备。

其中，OLT安装在中心控制站，而ONU则是安装在用户场所。

若采用双纤三波组网方案，即采用双纤皮线入户，其中万兆IP广播传输使用一纤（工作波长1550nm），PON上下行数据传输使用另一纤（下行工作波长1490nm，上行工作波长1310nm）。

PON技术的主要特点是：首先，全网统一构建成了一个基带IP数据平台，是一张全IP网;其次，基于IP化数字电视信号的基带数据全网直播，单节目带宽不受限制，可以支持4K、8K等超高清节目;最后，基于IP化数字电视信号的基带数据全网直播，符合广播级电视标准，保留了广播电视的特色和优势。

视频监控系统中EPON网络的应用经验作者：王文杰来源：《物联网技术》2014年第04期摘要：在某住宅小区数字视频监控系统项目中引入了EPON网络作为系统的信号传输网络，当试点工程施工完毕进行系统调试时，遇到了网络分光结构设计和数字摄像机带宽分配的问题，通过在工程实践中解决上述问题时认识到，在数字视频监控系统中运用EPON网络时，其分光层次要控制在两层以内，并使用固定带宽分配策略。

关键词：视频监控；EPON网络；分光设计；带宽分配中图分类号：TN915 文献标识码：A 文章编号：2095-1302（2014）04-0018-030 引言随着EPON技术的发展，EPON网络凭借其带宽高、传输距离远开始和数字视频监控系统结合，承担起基础传输网络的功能。

EPON系统的传输网络使用无源器件，不需要供电，所以具备线路简单、故障少、维护量小和适合恶劣环境的特点，特别适合室外的应用场合。

EPON网络是从接入网技术中发展起来的，数字视频监控系统的网络结构特点和数据传送特点和接入网不同，如何在视频监控系统中用好EPON网络是进行数字视频监控系统设计和实施时必须要注意问题。

本文结合EPON技术在小区视频监控系统中的工程应用，通过分析解决工程实施中碰到的问题，提出了系统设计实施中要遵循的一些指导原则，从而避免在工程实践中走弯路，充分发挥EPON系统的技术优势。

1 EPON技术简介PON（无源光网络技术）的网络传输完全是由无源器件构成的，具有无需维护、极少故障的优点，所以得到了快速发展，已经在电信接入网中开始规模应用，逐步取代以铜导线为传输介质的xDSL技术。

EPON网络是在PON网络上的以太网技术，它将以太网和PON光网络结合，构成可以广域分布的以太网网络。

从结构上看EPON网络分为三个部分，一部分是OLT（线路终端），安装在中心；中间部分是光缆和无源的分光器，构成传输网络；末端部分是ONU（光线路单元），安装在用户端，提供用户接入的接口。

PON技术在视频监控系统中的应用【摘要】视频监控系统在现代社会中扮演着越来越重要的角色，而PON技术则是一种高效的光纤传输技术。

本文首先介绍了PON技术的基本原理和优势，然后探讨了在视频监控系统中应用PON技术的案例和未来发展前景。

虽然PON技术在视频监控系统中有着明显的推动作用，但也面临着一些挑战，比如带宽限制和安全性问题。

结论部分指出了PON技术对视频监控系统的推动作用，并提出了未来PON技术在视频监控系统中的发展方向，展望了其在视频监控领域的广阔前景。

【关键词】视频监控系统、PON技术、基本原理、优势、应用案例、未来发展、挑战、推动作用、发展方向1. 引言1.1 视频监控系统的重要性视频监控系统在现代社会扮演着至关重要的角色。

随着犯罪率的不断上升和安全意识的提高，视频监控系统成为了各种场所必不可少的安全防护设备。

无论是在商业场所、公共交通系统、学校、医院还是家庭，视频监控系统都扮演着监控、预防和报警的重要作用。

它可以记录下发生的事件，提供有效的证据用于调查和处理，同时也可以防止犯罪行为的发生。

视频监控系统还可以监控员工的工作状态，提高工作效率和管理水平；保护学生和老师在校园内的安全；监测病人的情况，保障医疗质量。

视频监控系统在维护社会治安、保障公共安全、提高工作效率等方面发挥着不可替代的作用。

它已经成为了现代社会安全和管理的重要工具，促进了社会的稳定与发展。

1.2 PON技术的介绍PON技术，即Passive Optical Network技术，是一种基于光纤传输的宽带接入技术。

它采用passsive 光分配器（passive splitter）来实现光信号的复用和分发，从而实现多用户共享一根光纤的接入方式。

传统的PON系统主要包括OLT（Optical Line Terminal）、ODN （Optical Distribution Network）和ONT（Optica Network Terminal）三个部分。

《广播电视网络》 2021年第6期 总第378期摘要：上海宝山东方有线网络有限公司充分利用自身在全区信号全覆盖和网络入户优势，将联网应用于宝山综治“雪亮工程”视频监控，同时配以智能探头及视频结构化系统，实现社区治安的精细化治理。

本文简要介绍了在原有非集中型视频监控基础上组建新的智联专网，同时采用前端人脸检测模式及后端结构化识别模式进行小区各门岗监控改扩建，并对两种模式进行了对比。

关键词：雪亮工程 视频监控 综治建设1 宝山综治监控现状宝山区区、街镇、村居社区三级视频监控联网应用及综治智能化信息系统项目（宝山综治建设）实施前有11个街镇(园区)234个村居约2000个视频监控探头接入区综治信息中心平台，可接入视频容量达到1.6万路，已初步实现地区视频三级联网。

现需要将散布在宝山区各个角落的数据连接起来，建设统一的网络，完成网络万兆升级。

上海宝山东方有线网络有限公司（以下简称“宝山东方有线”）在宝山区域有着丰富的网络资源，主干光缆联通各街镇，经过不断的扩容，光缆资源已深入每一个小区的各个楼栋，大带宽的视频监控接入需要大量光纤资源，宝山东方有线具备相应接入能力。

由于老旧小区在本次综治建设中占比较高,技防水平相对薄弱，在已接入的约2000个视频监控探头中,模拟摄像机及非高清非智能数字摄像机的存量较大，无法进行人脸识别、车牌识别等，不适应现阶段综治技防要求，需做进一步升级改造。

2 宝山综治新建网络搭建整张区域性综治专网，需要考虑如下几个方面：既能实现大带宽视频数据实时并发，又能保证网络高效稳定；既能保证各级平台按权限共享数据，又能确保相关指令及时送达；既能实现网络的可扩展性，又能管控故障率及增强网络的安全性。

宝山综治新建专网由交换层、汇聚层、PON链路接入层组成，核心交换层硬件部署及配置为将来区级平台扩容升级做预留，OLT发送的业务数据由配置较高的交换机完成汇聚。

接入层采用PON技术，保障各节点终端至少具备100M接入能力。

EPON与网络存储在视频监控中的应用摘要：本文介绍了视频监控系统中视频传输和存储技术，通过系统案例详细介绍了epon和网络存储技术。

关键词：epon 网络存储视频监控1 概述随着近些年平安城市、全球眼等项目的不断兴起，越来越多城市的重要场所、交通道路都将安装视频监控系统，实现对每一个重要公共场所的24小时监控。

视频监控开始从楼宇、园区应用急剧扩大，监控点从十几个、几十个监控点扩展到数千个、十万个监控点，覆盖范围从一两平方公里扩大到几十、上百平方公里。

传统的视频监控系统难以承载如此大的接入量，新型的ip智能网络监控应运而生。

随着网络技术的发展，视频监控的网络化，呈现出“分布式处理+集中式管理”发展趋势。

从视频监控系统的架构来看，随着前端视频收集设备数量的迅速增长以及网络复杂程度的加深，越来越多的视频图像处理功能向前端转移。

目前，相对于实时显示在监控中心大屏幕上的多媒体信息来说，更多的媒体信息需要进行长期保存，供日后的资料检索以及媒体回放等，为历史资料取证提供服务。

因此，在监控系统建设中，须配置足够大的存储设备，满足大量媒体信息存储的需要，为了满足大容量集中存储的需求，存储设备本身需要采用先进的网络存储技术以保证空间扩展的灵活性。

另外，由于视频监控系统规模越来越大、分布范围越来越广，致使业务呈现出多点对一点，每路视频业务的带宽需求往往在1～10m之间等特点，以往adsl已经难以满足，视频监控厂商开始将epon技术引入监控方案：通过一根光纤接入多个监控点，解决大规模接入问题。

光纤接入系统，实现数据、语音及视频的综合业务接入，并具有良好的经济性。

2 系统设计2.1 系统拓扑本系统设计在每个分控中心内放置一台olt，每台olt提供4个ge接口(可光可电)可以为监控中心提供双向传输通道，而每台olt的pon端口通过光纤连接无源分光器(spliter)进行无源分光，分出来的光纤再分别连接不同监控节点的onu或olt，再通过onu的fe接口连接dvr或视频服务器，最终通过摄像头进行监控。
