视频监控系统基础知识要点

“监控系统”是安防系统中应用最多的系统之一，监控系统一般是由前端摄像机和后端软件系统组成，目前监控系统在全国各大、中、小城市都有较为广泛的应用。

很多监控行业的朋友，特别是刚入行，遇到一些监控问题搞不清楚而感到头疼，下面本文分享监控基本知识一问一答解读！！！1)CCTV的含义是什么？答：CCTV是英文ClosedCircuitTelevision的缩写，意思是闭路电视监控系统2)什么是镜头的焦距？答：从光学原理来讲焦距就是从焦点到透镜中心的距离。

即焦距长度。

如"f=8-24mm，"，就是指镜头的焦距长度为8-24mm3)焦距长短与成像大小视角大小有什么关系？答：焦距长短与成像大小成正比，焦距越长成像越大，焦距越短成像越小。

镜头焦距长短与视角大小成反比，焦距越长视角越小，焦距越短视角越大。

4)焦距长短与景深透视感又什么关系？答：焦距长短与景深成反比，焦距越长景深越小，焦距越短景深越大。

焦距长短与透视感的强弱成反比，焦距越长透视感越弱，焦距越短透视感越强5)什么是摄像机的后焦调整？答：当安装上标准镜头，要使被摄景物的成像恰好成在CCD图像传感器的靶面上，可以采用固定镜头，而调整ccd的位置的方法这种方法叫摄像机的后焦条整6)什么是镜头F值？答：F值即指镜头之明亮度。

镜头规格中所显示＜最大口径比1:1.2＞之＜1.2＞即为F值。

F值越小表示镜头之明亮度越高。

F值每缩小一级距，明亮度即增加两倍。

镜头之射入光量与光束之断面积[镜头的有效口径[D]的平方]成比例，因此影像明亮度为F值平方之反比。

由此推算，F值每缩小一级距，明亮度即增加两倍。

7)什么是镜头的光圈？答：光圈的功能就如同我们人类眼睛的虹蟆，主要用来调整摄像机的进光量，F表示镜头的孔径，较小的F值表示较大的光圈8)什么是景深？答：当某一物体聚焦清晰时，从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。

焦点相当清晰的这段从前到后的距离就叫做景深9)什么是广角镜头？（WideAngle）答：广角镜头因焦距非常短，所以投射到底片上的景物就变小了扩阔镜头拍摄角度，除可拍摄更多景物，更能在狭窄的环境下拍摄出宽阔角度的影像。

安防监控系统一、安防监控简介安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。

它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。

同时报警系统设备对非法入侵进行报警，产生的报警型号输入报警主机，报警主机触发监控系统录像并记录。

二、安防监控系统的构成前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。

解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。

传输部分：这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

控制部分：该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

电视墙显示部分：该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

视频监控基础知识培训资料训资料目录一、安防行业的现状 (1)二、安防监控典型图例 (14)三、AB设备 (19)1．视频切换矩阵及音频切换矩阵 (20)1.1 AB80-30系列视频切换矩阵 (20)1.2 AB80-50系列视频切换矩阵 (20)1.3 AB80-80系列视频切换矩阵 (21)2. 前端设备 (30)2.1 AB一八8一体化快球系列 (30)2.2 AB云台系列 (30)2.3 AB40解码器 (31)3. AB键盘系列 (49)3.1 主控键盘系列 (49)3.2 分控键盘............................................ (49)4. AB数字光端机系列 (50)4.1 AB多模光端机 (50)4.2 AB单模光端机 (51)5. AB硬盘录像机及画面处理器 (52)6. AB软件 (52)7. AB辅助设备 (52)8. AB设备联网的优势 (52)安全防范的现状视频监控系统是安全防范系统的重要构成部分。

近年来，随着计算机、网络与图像处理、传输技术的飞速进展，视频监控技术也有了长足的进展。

监控系统要紧用于对重要区域或者远程地点的监视与操纵，在银行、金融、水利、航运、零售、制造业、大型企业、治安、消防、小区安保等领域具有举足轻重的地位。

一套优秀的监控系统能够实时动态地汇报被监测点的情况，及时发现问题并进行处理，完整的备份资料能够随时进行分析调查。

现在通常所说的数字化监控系统，是指监控系统的输入、操纵、显示、存储这四大部分均使用数字化图像压缩处理持技术。

它的另一特点是通过数字化处理的图像，可利用现有的网络技术，将现场图像传输到远端监控中心。

能够说数字化监控系统的两大技术核心就是图像压缩存取技术与网络传输技术，围绕这两种技术在监控系统中的应用，就是数字化监控进展的历程。

目前市场上的监控系统分为下列几种：模拟监控系统模拟监控系统是一种传统的监控方式，由模拟摄像机设备构成。

视频监控系统基础知识培训教程视频监控系统已经成为现代社会中保护财产和人员安全的重要工具。

无论是商业场所、住宅区域还是公共场所，视频监控系统都发挥着关键的作用。

本篇文章将深入讲解视频监控系统的基础知识，为读者提供全面的培训教程。

我们将从硬件和软件两方面介绍视频监控系统的关键组成部分，讲解安装和配置过程，并探讨一些最佳实践。

一、硬件设备1.摄像头：摄像头是视频监控系统的核心组件之一。

它通过电子传感器将图像或视频转换成电子信号，然后通过连接线传输给监控设备。

摄像头的选择应该根据需要确定，例如室内或室外，需要多大的视角范围，是否需要红外夜视功能等。

例如，室外摄像头通常需要耐用的外壳来抵御恶劣的天气条件。

2.录像机：录像机是视频监控系统的核心设备之一，用于接收和记录来自摄像头的视频信号。

它可以是独立的硬件设备，也可以是安装在计算机中的软件程序。

录像机的一项重要功能是存储视频数据，以便后续检索和审查。

3.存储设备：存储设备用于存储录像机记录下来的视频数据。

这些设备包括硬盘驱动器、网络存储设备和云存储服务等。

选择适当的存储设备取决于系统需求，例如存储容量、数据保留期限和可靠性。

4.监视器：监视器用于显示来自摄像头的视频信号。

它的尺寸和分辨率取决于需要监视的区域规模和所需的图像质量。

二、软件配置1.网络连接：为了实现远程访问和控制，视频监控系统需要正确配置网络连接。

这包括为录像机和监视器分配IP地址，设置端口转发以实现远程访问，以及配置防火墙和路由器以确保网络安全。

2.用户权限：为了保护系统安全，需要为不同的用户分配不同的权限。

例如，系统管理员应该有完全的访问权限，而一般用户可能只能查看视频，而不能进行配置更改。

3.移动应用：现代视频监控系统通常提供移动应用程序，允许用户通过智能手机或平板电脑远程访问和控制系统。

为了使用这些应用程序，需要正确配置移动设备和系统之间的连接。

三、最佳实践1.合理布置摄像头：摄像头的布置应覆盖所需监控的区域，避免死角和重叠，以确保全面的监控。

监控基础知识点总结监控是指对某一系统、设备或流程进行实时观察和记录，以确保其正常运行和性能优化的过程。

在现代社会的各个行业中，监控都扮演着至关重要的角色。

监控技术的发展已经从最初的简单的观察发展到了可以实现远程监控和智能化分析的高级技术。

本文将对监控的基础知识点进行总结，包括监控的定义、监控的分类、监控的原理和常用的监控技术。

一、监控的定义监控是指对某一系统、设备或流程进行实时观察和记录，以确保其正常运行和性能优化的过程。

监控的对象可以是各种设备（如电脑、手机、机器等）、流程（如生产流水线、数据传输流程等）或者系统（如网络系统、能源系统等）。

监控过程中，通常会使用一系列的传感器、监控设备和软件来实现对监控对象的观察和记录。

通过监控可以实时了解被监控对象的运行状态，及时发现问题并采取相应的措施，以保障其正常运行和性能优化。

二、监控的分类从监控对象的角度来看，监控可以分为设备监控、流程监控和系统监控。

设备监控是指对各种设备（如电脑、手机、机器等）进行实时观察和记录；流程监控是指对生产流程、数据传输流程等进行实时观察和记录；系统监控是指对网络系统、能源系统等进行实时观察和记录。

从监控手段的角度来看，监控可以分为手动监控和自动监控。

手动监控是指由人工操作来进行监控的过程，而自动监控是指通过传感器、监控设备和软件来自动实现对监控对象的观察和记录。

三、监控的原理监控的原理包括监测、分析和响应三个基本环节。

首先是监测，即通过传感器、监控设备等对被监控对象进行实时观察和记录，获取相关数据。

其次是分析，即对获取的数据进行分析，实时了解被监控对象的运行状态，及时发现问题。

最后是响应，即根据分析结果采取相应的措施，以保障被监控对象的正常运行和性能优化。

四、常用的监控技术1. 传感器技术传感器是监控技术中最重要的组成部分之一，其作用是将被监测对象的信息转换成电信号或者其他形式的信息。

根据不同的监控对象和监控需要，传感器可以分为温度传感器、湿度传感器、压力传感器、流量传感器等多种类型。

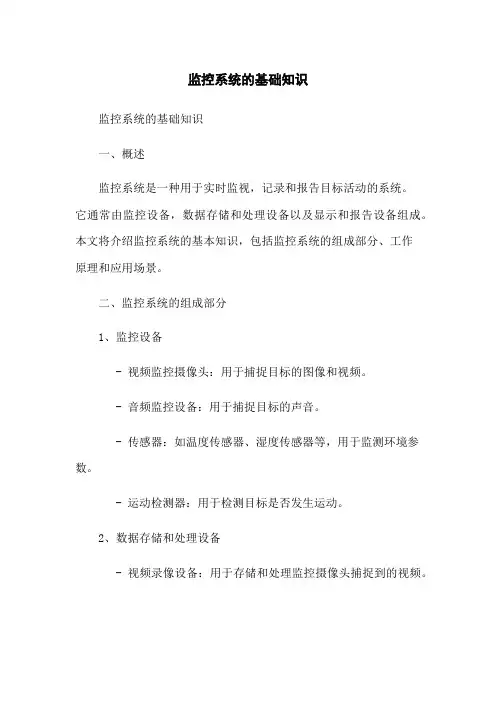

监控系统的基础知识监控系统的基础知识一、概述监控系统是一种用于实时监视，记录和报告目标活动的系统。

它通常由监控设备，数据存储和处理设备以及显示和报告设备组成。

本文将介绍监控系统的基本知识，包括监控系统的组成部分、工作原理和应用场景。

二、监控系统的组成部分1、监控设备- 视频监控摄像头：用于捕捉目标的图像和视频。

- 音频监控设备：用于捕捉目标的声音。

- 传感器：如温度传感器、湿度传感器等，用于监测环境参数。

- 运动检测器：用于检测目标是否发生运动。

2、数据存储和处理设备- 视频录像设备：用于存储和处理监控摄像头捕捉到的视频。

- 数据库系统：用于存储和管理监控系统的数据，如图像、视频、日志等。

- 分析软件：用于对监控数据进行分析和处理，如运动检测、人脸识别等。

- 报警系统：用于在特定事件发生时发送警报，如入侵警报、火灾警报等。

3、显示和报告设备- 监控显示器：用于实时显示监控摄像头捕捉到的视频。

- 报表软件：用于监控系统的报表，如活动日志、事件报告等。

- 远程访问设备：用于通过网络远程访问监控系统，如方式、电脑等。

三、监控系统的工作原理1、数据采集：监控设备采集目标的图像、声音或其他相关数据。

2、数据传输：采集到的数据通过网络传输到数据存储和处理设备。

3、数据存储和处理：数据存储和处理设备对采集到的数据进行存储、分析和处理。

4、数据显示和报告：处理后的数据通过显示和报告设备展示给用户，用户可以实时监视目标活动并报表。

四、监控系统的应用场景1、家庭安防：监控系统可以安装在家庭中，实时监控家庭成员和财产的安全。

2、商业安防：监控系统可以在商业场所使用，监控店铺的安全和员工的工作情况。

3、交通监控：监控系统可以用于监控交通路口、高速公路等交通场所，实现交通监管和事故预警。

4、生产监控：监控系统可以在工业生产过程中使用，监控生产设备的运行状况和产品质量。

5、公共安全：监控系统可以用于监控公共场所，如机场、车站等，以保障公众安全。

视频监控系统基本知识一、视频监控发展史视频监控系统发展经历了二十几年的时间，从最早的模拟监控(CCTV)到数字监控再到现在方兴未艾的网络监控，发生了翻天覆地的变化。

从技术的角度出发，视频监控系统的发展划分为模拟视频监控系统（CCTV）、基于“PC＋多媒体卡”的数字视频监控系统（DVR）和基于“智能视频监控管理软件＋芯片及的嵌入式视频编码器”的网络视频监控系统（NVS）。

1. 模拟视频监控系统视频监控系统是随着电视和摄像机的出现发展壮大起来的。

最早期的产品，多以摄像机与监视器（电视）一对一监视系统为主，开始了视频监控系统的先河。

在构建视频监控系统的实践中，为了避免对监视器极大的浪费，出现采用简单硬件电路方式的视频切换器。

随着新技术革命的兴起，微处理器进一步普及和发展，出现了以微处理器为核心的矩阵切换控制系统。

在九十年代，伴随着计算机多媒体技术的萌芽及发展，模拟视频监控系统利用矩阵切换器外挂计算机的方式，实现了对监控系统的多媒体控制，使模拟视频监控系统有了良好的人机界面，初步显示出了数字视频监控系统的雏形。

2. 数字视频监控系统九十年代末，随着网络带宽、计算机处理能力和存储容量的快速提高，以及各种实用视频处理技术的出现，视频监控步入了数字化时代。

数字视频监控系统以本地局域以太网为依托，以数字视频的压缩、存储和播放为核心，以单机管理软件为特色，引发了视频监控行业的技术革命，相继出现了上百种数字硬盘录像机产品。

数字硬盘录像机（DVR）通过在工控机箱安装视频压缩卡，将前端模拟信号转换为数字信号再上网传输，属非嵌入式系统。

优点：能实现在网上“互联互通”及授权客户直接访问；便于构建系统及方便联网；成本低廉。

缺点：现场不能脱离PC机；系统稳定性差；扩展性和灵活性差；不利于远程传输。

3. 网络视频监控系统网络视频监控系统是随着计算机技术、多媒体技术、数字图像压缩技术以及网络应用的飞速发展，迎应模拟CCTV监控系统和数字视频监控系统的弊端与时代发展的需求而产生的。

视频监控基础知识培训资料视频监控技术作为一种广泛应用于安全领域的技术手段，已经成为了现代社会中不可或缺的一部分。

本文将通过对视频监控基础知识的深入探讨，帮助读者更好地理解和应用视频监控技术。

一、视频监控的概念与发展历程1. 视频监控的概念视频监控是指通过摄像机等设备对特定区域进行实时拍摄并传输到监控中心，供人员实时观看和存档记录，以达到预防违法犯罪和保障公共安全的目的。

2. 视频监控的发展历程视频监控技术的起源可追溯到20世纪50年代的美国，当时首次使用电视监视设备对银行进行监控。

随着技术的进一步发展，视频监控系统的功能和性能也得到了大幅提升，从最初的模拟监控系统发展到现在的数字化监控系统。

二、视频监控系统的组成和原理1. 视频监控系统的组成视频监控系统主要由摄像机、传输线路、视频监控设备和监控中心四个部分组成。

其中，摄像机负责实时拍摄画面，传输线路将信号传输到监控中心，视频监控设备对信号进行处理和存储，监控中心负责对接收到的信号进行监控。

2. 视频监控系统的原理视频监控系统通过摄像机将图像转换成模拟或数字信号，并通过传输线路传输到视频监控设备。

视频监控设备对接收到的信号进行处理，如图像增强、压缩和存储等，最后通过监控中心显示出来。

监控中心可以对多个监控点进行实时监控和管理。

三、视频监控技术的应用领域1. 公共安全领域视频监控技术在公共安全领域具有重要的应用价值。

例如，银行、商场、机场等公共场所都安装有视频监控设备，以减少犯罪活动的发生，并提供相关证据以协助警方调查。

2. 交通管理领域视频监控技术在交通管理中起着重要的作用。

通过安装摄像机监控交通路口和高速公路等场所，可以实现交通信号的控制和交通违法的监测，以提高交通流畅性和减少交通事故的发生。

3. 生产安全领域视频监控技术在工业生产过程中也发挥着重要作用。

通过对生产车间和设备的监控，可以实时了解生产过程，及时发现问题并采取相应的措施，以确保生产过程的安全和质量。
