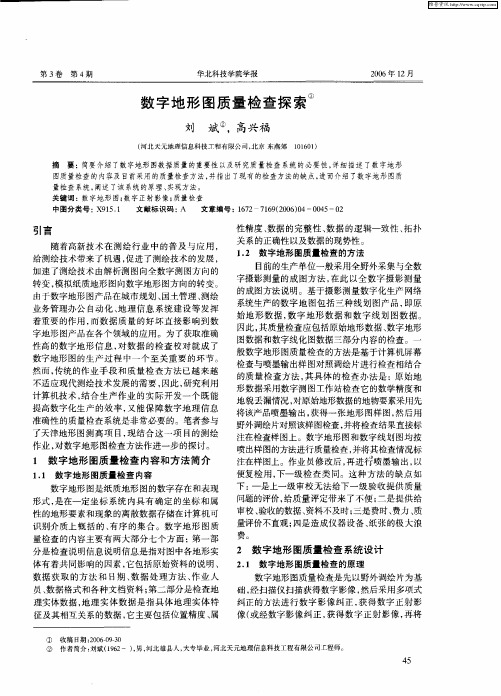

大比例数字地形图质量检查内容及方法从实践经验总结大比例数字地形图的检查内容及方法，介绍数字地形图外业检查和内业检查的主要内容，为提高数字地形图成果的质量服务。
标签：大数字地形图质量检查检查内容及方法1概述随着计算机、信息、通讯等技术的飞速发展，传统的测绘模式正逐步被以3 S 技术（G P S ，R S ，G I S ）为代表的测绘新技术所替代，测绘生产任务也由传统的纸上或类似介质的地形图编制生产与更新发展到地理空间数据的采集处理和管理。
其中，数字化地形图是建立空间基础数据框架的重要数据源，它的数学精度将直接影响基础地理数据集的数据质量。
因此数字地形图的质量检查工作是整个测绘工作的重中之重，是一项不可缺少的工作。
2检查内容检查内容主要是分为详查和概查，详查内容主要有样本单位成果的数学精度、数据及结构正确性、地理精度、整饰质量、附件质量以及批成果的附件质量。
概查主要是成图范围、区域的符合性，基本等高距的符合性，图幅分幅与编号、测图控制覆盖面、密度的符合性，测图控制施测方法的符合性，详查以外图幅的重要或特别关注的质量要求或指标，或系统性的偏差、误差。
3数学精度检查3.1检查方法及一般规定数据检查一般采用内业和外业检查相结合的办法进行。
内业一般检查坐标系，属性精度，数据完整性，逻辑一致性，表征质量，附件质量等。
根据需要及成果特点，对批成果的特定检查项、特定要素以及可能出现的系统性错误进行检查。
外业检查一般是实地进行仪器采集数据进行检查，主要包括巡视、边长采集、碎部点采集等方法进行，根据采集数据与原地形图进行对照，检查数学精度。
根据测绘生产的相关规定，必须经过一级检查和二级检查，每级检查需形成检查意见表，质量问题记载在检查意见记录表上，检查记录应整洁、清晰，质量问题应描述完整、指示明确，质量问题所属错漏类别应明确。
3.2数字地形图外业检查3.2.1数学基础主要是检查该项目的平面坐标系、投影带、高程基准是否合符设计书要求，图形分幅是否符合设计及规范的要求。
数字地形图位置精度的自动检查方法研究作者：王小美张红利来源：《科协论坛·下半月》2012年第12期摘要：针对数字化产品具有数据量大、用途多、技术方法多样等特点，对数字化测图的精度检测十分重要。
利用VB编程工具，结合ACESS、AutoCAD等软件，实现数字地形图位置精度的自动检查，以查看数字地形图的精度是否符合要求。
关键词：数字测图 VB AutoCAD VBA 精度检查中图分类号：TP391.9 文献标识码：A 文章编号：1007-3973（2012）012-072-021引言数字测图的基本思想是将地面上的地形和地理要素转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的电子地图，需要时再通过图形输出设备输出图形。
数字测图时必须采集绘图信息，它包括点的定位信息、连接信息和属性信息。
定位信息亦称点位信息，是用仪器在外业测量中测得的，最终于X、Y、Z（H）表示的三维坐标。
属性信息又称为非几何信息，包括定性信息和定量信息。
现在的数字测图主要通过全站仪实现碎部点野外数据采集。
在采集数据和数字绘图的过程中，难免会出现误差和粗差。
所以需要检查数字地形图的位置精度，以提高数字测图的精度。
2地物点点位检测方法地物点点位的检测，是用数字测图采集野外数据时精度相同的仪器在控制点上设站，用极坐标法测定地物点的平面坐标，然后再与原数字图形上的同名地物点的坐标计算出点位的精度。
进行点位精度检测，可以用人工的方法，即用重测的点去原数字图形上一一进行查找，找出与之对应的点，判断原数字图形的精度。
但用此人工的方法，虽然准确性高，但费时费人力，如果遇到大量的数据，人工的方法显然不能满足现在社会对工作的高效性要求。
实现数字地形图位置精度的自动检查方法就是用检测重测的点去自动匹配原数字图形上的同名点，这样可以减少对人工工作量的要求，而且大大提高了工作效率。
本文结合数字测图方法及测量数据的特点，利用开发方法和开发工具，使用面向对象编程技术、Visual Basic 6.0程序开发语言、Acess数据库和AutoCAD VBA开发工具，通过编程实现数字地形图位置精度自动检测，并在CAD中直观显示出来。
浅谈大比例尺数字地形图的质量控制与检查验收要点摘要：随着现代科技的发展，大比例尺地形测绘图广泛应用于各个领域中，成果质量成为至关重要的影像因素。
本文主要浅析大比例尺地形图测绘质量控制与检查验收的要点。
关键词：地形图；质量；控制；检查；随着现代信息的普及和共享，大比例尺地形图被用于各个领域中，确保地形图的现势性及准确性，是测绘工作的主要任务之一。
而获得数据质量的好坏直接影响到数字地形图产品在各个领域中的应用，作为测绘产品质量控制的质量检查工作面临着崭新技术和方法的挑战。
1质量控制1.1严格的质量标准原则IS09000标准是国际公认的质量管理和质量保证的统一标准，从质量计划、管理职责、人力资源、质量记录到过程控制、不合格品控制、产品检验等都作了规定并形成文件，使质量管理系统化、规范化、科学化，保证产品的任何工序都得到有效控制。
将测绘质量控制与IS09000标准结合起来，有效地控制测图的质量。
1.2高效的质量规划和过程控制制定合理的人力及设备资源配置，详细可行的施测方案和质量计划，影响质量的关键环节及其控制措施，确定测绘过程中各级质量职责及质量目标。
严格控制工作、工序质量，使每一道工序始终处于受控状态。
过程控制包括外业过程控制和过程跟踪监督检查。
作业人员严格按规范要求操作，保证对地表地物调查、测绘到位；采用基于便携计算机和PDA掌上电脑，自动传输系统，进行实时编辑，最大限度地减少测绘过程中的差、错、漏，从而保证了数据采集过程的质量；过程质检人员对测绘过程实施跟踪检查，监督检查作业方法、过程结果等过程控制情况，确保所有过程的质量都处于受控状态。
1.3缜密的成果检查由单位质量管理部门对经过过程检查合格后的成果进行抽查，进一步降低测绘成果的缺陷。
对检查过程中发现的问题由质检部门提出整改要求，限期整改，针对测绘过程中存在的质量通病制定出纠正预防措施，杜绝类似问题的再次发生，不断提高地形图的测绘质量。
1.4有效的工程监理工程监理对测绘的全过程进行跟踪管理，监督、检查生产单位的质保体系执行情况及作业过程的规范性，指导制定测绘作业流程、标准化作业模式和表格，对作业单位提交的成果进行抽查。
地形图修测与补测摘要地形图是社会建设必需的基础资料。
随着社会的快速发展，对地形图的要求也越来越⾼，不仅要有较⾼的精度，⽽且还要具有极强的现势性。
即充分反映地形地貌以及各种设施。
为了保持地形图的现势性，满⾜社会发展建设的要求。
必须对地形图进⾏经常性的补测与修测。
因此，研究地形图的补测与修测⽅法具有重要理论意义和现实意义。
本⽂总结并介绍了传统的地形图补测修测⽅法，主要有距离交会法、⽀距法、设站法和透绘法。
但这些⽅法不仅耗费⼤量的⼈⼒物⼒，⽽且成图周期长，难以满⾜建设规划⽤图的要求。
所以⼜总结了地形图补测修测的新⽅法，包括利⽤实时动态（RTK）定位系统修测地形图、数字摄影测量在地形图补测修测中的应⽤。
它可以及时反映地形地物的变化，保持地形图的现势性。
关键词：地形图、补测、修测、RTK、数字摄影测量AbstractTopographic map is the necessary basic data of the social construction .With the rapid development of the society，On the map are increasingly high requirements，Not only have high accuracy，has a very strong reality.That fully reflect the topography of the land and facilities.In order to keep the currency of topographic map，To meet the social development demand.Must be supplement measurement and surveying on the map for recurrent.So，Study of topographic map supplement measurement and surveying method has important theory significance and the practical significance.This paper introduces the traditional topographic map supplement measurement surveying method.Mainly with distance intersection method, offset method, station method and through drawing method.But these methods not only spend a lot of manpower and material resources.And the long period of mapping.It is difficult to meet the requirements of construction planning map.It also summarized the topographic map surveying of the supplement measurement method.Including the use of real-time dynamic ( RTK ) GPS Surveying of topographic map，Digital photogrammetry in topographic map surveying supplement measurement application.It can reflect the terrain changes, keep the current topographic mapKey words：Topographic map、Supplement measurement、Surveying、Method、Basic technology、RTK、Digital photogrammetry.⽬录摘要............................................. - 1 -第⼀章绪论....................................... - 5 -1.1研究背景与⽬的................................ - 5 -1.2地形图补测修测技术研究现状.................... - 6 -1.3地形图的补测与修测内容和⽬的意义 .............. - 6 -1.4地形图补测修测的要求.......................... - 8 - 第⼆章地形图补测修测⽅法基础技术.................. - 9 -2.1地形图的概念、特征、功能与分类 ................ - 9 -2.1.1定义..................................... - 9 -2.1.2.基本特征............................... - 10 -2.1.3功能.................................... - 10 -2.1.4地图的类型.............................. - 11 -2.1.5历史.................................... - 12 -2.2地形图的补测与修测⽅法与技术................. - 12 -2.2.1距离交会法.............................. - 12 -2.2.2⽀距法.................................. - 13 -2.2.3设站法.................................. - 13 -2.2.4透绘法.................................. - 13 -2.3地形图的补测与修测新⽅法新技术 ............... - 13 -2.4地形图的补测与修测基础技术................... - 13 -2.4.1 地形图补测修测过程 ..................... - 14 -2.4.2图版的叠合显⽰.......................... - 14 -2.4.3 ⽮量数据的显⽰......................... - 15 -2.4.4数据的编辑.............................. - 15 -2.4.5 地形图清描整饰........................ - 16 - 第三章地形图补测修测的实施....................... - 18 -3.1资料收集..................................... - 19 -3.2.原图质量可⾏，针对测区实际情况制定修测⽅案... - 19 -3.3.软件的选择................................... - 20 -3.4地形图修测补测的实施......................... - 20 -3.5质量控制与精度检核........................... - 22 -3.5.1质量控制................................ - 22 -3.5.2精度检核................................ - 24 -3.6补测修测结束，提交成果。
导航电子地图位置精度及检测方法摘要：针对引入非线性偏转后，导航电子地图的空间位置精度评估问题，提出了地图图面位置偏差和用户可获得定位精度的概念，构造了 1 种基于安卓（Android）平台架构的导航电子地图位置精度检测方法，实测数据结果显示，虽然当前导航电子地图图面位置偏差都在 100 m 以上，但用户可获得定位服务精度平均为 6 m 左右。
关键词：导航电子地图；位置精度；地图图面位置偏差；用户可获得定位精度；精度检测0 引言导航电子地图的空间位置精度既是重要的质量指标，也是涉及安全的关键指标。
作为 1 种公开版的地理信息产品，导航电子地图空间位置需进行强制性技术处理[1]，同时，公开表示的地理信息内容也需要进行审查。
因此，导航电子地图在地图表现形式和地图功能上，都不同于普通地图，其中最主要的就是，导航电子地图与地物之间不再是纯地图投影关系，在地图上直接进行空间分析将带来很大的误差。
由于公开版的导航电子地图引入了人为的非线性位置偏转，所以在导航电子地图质量标准中，一般都并未将空间位置精度作为质量元素。
导航电子地图相关的学术研究中，涉及空间位置精度的分析也相对较少。
但在导航电子地图后台服务系统提供的查询、线路规划、实时导航、缓冲区分析等各种地理信息应用中，实际上都需要考虑数据精度问题。
为了客观准确地评价公开版导航电子地图的空间位置精度以及相关的应用，本文从地图数据和地图服务两个方面，定义了导航电子地图图面位置偏差和导航电子地图用户可获得定位服务精度的概念，同时，提出 1 种基于安卓（Android）平台架构的导航电子地图位置精度检测方法。
1 导航电子地图的空间位置精度概念1.1.地图位置精度对于传统的纸质地图，通常人眼能分辨的两点间的最小距离是约 0.1 mm，把地形图上 0.1 mm 所能代表的实地水平距离称为比例尺精度，因此，只要测量地物的位置精度小于比例尺精度，就能满足该比例尺地图制图的数据源要求。
摘要地形图是社会建设必需的基础资料。
随着社会的快速发展，对地形图的要求也越来越高，不仅要有较高的精度，而且还要具有极强的现势性。
即充分反映地形地貌以及各种设施。
为了保持地形图的现势性，满足社会发展建设的要求。
必须对地形图进行经常性的补测与修测。
因此，研究地形图的补测与修测方法具有重要理论意义和现实意义。
本文总结并介绍了传统的地形图补测修测方法，主要有距离交会法、支距法、设站法和透绘法。
但这些方法不仅耗费大量的人力物力，而且成图周期长，难以满足建设规划用图的要求。
所以又总结了地形图补测修测的新方法，包括利用实时动态（RTK）定位系统修测地形图、数字摄影测量在地形图补测修测中的应用。
它可以及时反映地形地物的变化，保持地形图的现势性。
关键词：地形图、补测、修测、RTK、数字摄影测量AbstractTopographic map is the necessary basic data of the social construction .With the rapid development of the society，On the map are increasingly high requirements，Not only have high accuracy，has a very strong reality.That fully reflect the topography of the land and facilities.In order to keep the currency of topographic map，To meet the social development demand.Must be supplement measurement and surveying on the map for recurrent.So，Study of topographic map supplement measurement and surveying method has important theory significance and the practical significance.This paper introduces the traditional topographic map supplement measurement surveying method.Mainly with distance intersection method, offset method, station method and through drawing method.But these methods not only spend a lot of manpower and material resources.And the long period of mapping.It is difficult to meet the requirements of construction planning map.It also summarized the topographic map surveying of the supplement measurement method.Including the use of real-time dynamic ( RTK ) GPS Surveying of topographic map，Digital photogrammetry in topographic map surveying supplement measurement application.It can reflect the terrain changes, keep the current topographic mapKey words：Topographic map、Supplement measurement、Surveying、Method、Basic technology、RTK、Digital photogrammetry.目录摘要............................................. - 1 -第一章绪论....................................... - 5 -1.1研究背景与目的................................ - 5 -1.2地形图补测修测技术研究现状.................... - 6 -1.3地形图的补测与修测内容和目的意义 .............. - 6 -1.4地形图补测修测的要求.......................... - 8 - 第二章地形图补测修测方法基础技术.................. - 9 -2.1地形图的概念、特征、功能与分类 ................ - 9 -2.1.1定义..................................... - 9 -2.1.2.基本特征............................... - 10 -2.1.3功能.................................... - 10 -2.1.4地图的类型.............................. - 11 -2.1.5历史.................................... - 12 -2.2地形图的补测与修测方法与技术................. - 12 -2.2.1距离交会法.............................. - 12 -2.2.2支距法.................................. - 13 -2.2.3设站法.................................. - 13 -2.2.4透绘法.................................. - 13 -2.3地形图的补测与修测新方法新技术 ............... - 13 -2.4地形图的补测与修测基础技术................... - 13 -2.4.1 地形图补测修测过程 ..................... - 14 -2.4.2图版的叠合显示.......................... - 14 -2.4.3 矢量数据的显示......................... - 15 -2.4.4数据的编辑.............................. - 15 -2.4.5 地形图清描整饰........................ - 16 - 第三章地形图补测修测的实施....................... - 18 -3.1资料收集..................................... - 19 -3.2.原图质量可行，针对测区实际情况制定修测方案... - 19 -3.3.软件的选择................................... - 20 -3.4地形图修测补测的实施......................... - 20 -3.5质量控制与精度检核........................... - 22 -3.5.1质量控制................................ - 22 -3.5.2精度检核................................ - 24 -3.6补测修测结束，提交成果。

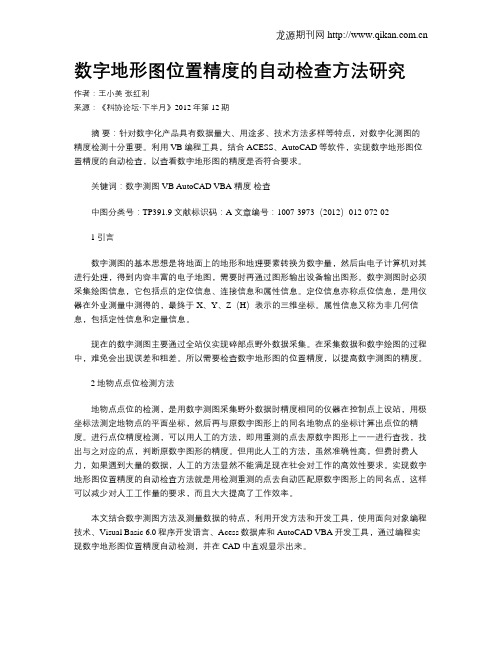

数字地形图位置精度的自动检查方法研究摘要：针对数字化产品具有数据量大、用途多、技术方法多样等特点，对数字化测图的精度检测十分重要。
利用vb编程工具，结合acess、autocad等软件，实现数字地形图位置精度的自动检查，以查看数字地形图的精度是否符合要求。
关键词：数字测图 vb autocad vba 精度检查
中图分类号：tp391.9 文献标识码：a 文章编号：1007-3973（2012）012-072-02
1引言
数字测图的基本思想是将地面上的地形和地理要素转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的电子地图，需要时再通过图形输出设备输出图形。
数字测图时必须采集绘图信息，它包括点的定位信息、连接信息和属性信息。
定位信息亦称点位信息，是用仪器在外业测量中测得的，最终于x、y、z（h）表示的三维坐标。
属性信息又称为非几何信息，包括定性信息和定量信息。
现在的数字测图主要通过全站仪实现碎部点野外数据采集。
在采集数据和数字绘图的过程中，难免会出现误差和粗差。
所以需要检查数字地形图的位置精度，以提高数字测图的精度。
2地物点点位检测方法
地物点点位的检测，是用数字测图采集野外数据时精度相同的
仪器在控制点上设站，用极坐标法测定地物点的平面坐标，然后再与原数字图形上的同名地物点的坐标计算出点位的精度。
进行点位精度检测，可以用人工的方法，即用重测的点去原数字图形上一一进行查找，找出与之对应的点，判断原数字图形的精度。
但用此人工的方法，虽然准确性高，但费时费人力，如果遇到大量的数据，人工的方法显然不能满足现在社会对工作的高效性要求。
实现数字地形图位置精度的自动检查方法就是用检测重测的点去自动匹配
原数字图形上的同名点，这样可以减少对人工工作量的要求，而且大大提高了工作效率。
本文结合数字测图方法及测量数据的特点，利用开发方法和开发工具，使用面向对象编程技术、visual basic 6.0程序开发语言、acess数据库和autocad vba开发工具，通过编程实现数字地形图位置精度自动检测，并在cad中直观显示出来。
vb6.0采用了一种新的数据访问技术ado（active data object），是之能更好地访问本地和远程的数据库。
它可以实现与acess数据库之间的数据连接。
vba是微软公司的应用软件的编程环境，它是从visual basic 程序设计系统演化而来的，且寄生于其它应用软件中的一种通用的超级宏语言编程环境。
通过vba，我们可以操作autocad，控制activex和其它一些应用程序，使之相互之间发生互易活动，使绘图自动化大大加强。
3自动检测方法的实现
地物点点位精度的自动检查方法是用检测重测的点去自动匹配原数字图形上的同名点，并计算两者之间的误差来实现的。
首先，需要用外业测的点与原数字图形上的点进行匹配，即从原数字图形上找出与外业测的同名地物点。
所以要用查找的方法，用外业点去原数字图形中进行查找，找到相同地物的点。
进行数据点匹配，可以用查找的方法。
顺序文件常用的查找法有顺序查找法和二分查找法。
为了更好的实现设计的目的在此设计中两种方法都进行了使用，方便比较或不同情况下的使用。
查找是数据结构中一种很常用的基本运算。
即在数据结构中找出满足某种条件的结点，这里的条件是关键码字段的值。
若从数据结构中找到满足条件的结点，则查找成功，否则查找失败。
顺序查找是最简单的查找方法。
其方法是：用待查关键码与线性表中各结点的关键码值逐个比较，直到找出相等的关键码值，则查找成功；或者找遍所有结点都不相等，则查找失败。
二分查找是一种效率较高的线性表查找方法。
其方法是：首先用要查找的关键码值与线性表中间位置结点的关键码值相比较，这个中间结点把线性表分成了两个子表，比较相等则查找完成，不等则根据比较结果确定下一步的查找应在哪一个子表中进行，如此下去，直到找到满足条件的结点，或者确定表中没有这样的结点。
因二分查找的数据源必须是有序的，所以需要对无序的线性表进行排序。
排序的方法主要有：插入排序、选择排序、起泡排序、快速排序。
在进行外业重测点与原数字地形图上地物点匹配之后，再对二者进行精度分析，并且利用vba工具输出到cad中直观的进行分析。
4实例
4.1实验过程
根据本文的目的，需要一份原数字图形上的点位坐标数据，一份外业检查点的坐标数据。
原数字图上的点来自于是用清华山维软件成图的一份数字形图上491个点，外业检查点来自用全站仪测量原地形重要地物点的100个点。
为了方便把需要的数据文件读入到vb程序中，数据的存储有一定的格式。
数据需要存储在记事本中，文件中内容之间要用英文的逗号隔开，注意：不可用中文逗号，否则不可读。
格式如下：点号，数字图上x坐标，图上y坐标
根据设计好的查找方法进行图上数据和实地数据的匹配，匹配的方法有顺序查找、二分查找结合快速排序法。
通过实验证明二分查找结合快速排序法效率更高，但是方法比顺序查找法复杂。
匹配的结果用两种方式进行显示，一种是用图形直接绘制出来，即把原图形上的点和实地复测的点在cad中用不同的颜色绘制出来，黑色的点为原地形图上的点，红色的点为外业检测点，见图1。
这可以在autocad通过vba进行编程实现。
图形显示结果比较形象直观，但是只能看到点与点之间的关系，而且图形太大，查看不方便。
为了清楚的表示原数字图形上点与外业检测点之间的匹配情
况，可以用在图中显示结果数据库，这样结合图形看既清楚又直观，而且可以查看匹配点之间的误差，见图2。
4.2数据结果分析
点位匹配完成后，最后进行位置精度的计算，可以用下列公式进行精度计算。
在最后匹配的结果中，以点位精度2倍的中误差作为限差，可以找到合适的数据。
另外我们可以把数据的结果分的更详细点，以0.05，0.15，0.30为三个标准对数据进行化分，这样可以更清楚数据点位精度。
5结束语
数据测图与传统的测图方法相比，数字测图具有很多优点，越来越多的测绘单位使用数字测图系统，摒弃了传统的平板绘图，自动化的精度检查更有利于数字化测图的快速发展。
本文的目的就是提高外业检查的效率，利用计算机程序实现数字图形点位精度的自动检查。
通过原地形图上点与外业检测点的自动查找匹配来实现地形图点位精度的快速检查。
另外还可以在本文工作的基础上来实现地形图精度的实时查看，这是以后本工作的方向。
参考文献：
[1] 高井祥，肖本林，付培义，等.数字测图原理与方法[m].徐州：中国矿业大学出版社，2002.
[2] 张艳.viaual basic程序设计教程[m].徐州：中国矿业大学
出版社，2003.
[3] 李长勋.autocad activex二次开发技术[m].北京：国防工业出版社，2005.
[4] 国家质量技术监督局.gb/t18316-2001 数字测绘产品检查验收规定和质量评定[m].北京：中国标准出版社，2001.。
