地图的数字化

数字化地图及其对地图信息的影响数字化地图，作为现代地理信息技术的产物，已经深刻地改变了我们获取和使用地图信息的方式。

与传统纸质地图相比，数字化地图具有更高的精度、更广的覆盖范围以及更便捷的更新速度。

首先，数字化地图的精度得益于现代测绘技术的进步，如卫星遥感、无人机测绘等，这些技术能够提供更为精确的地理信息。

这使得地图上的每一点都与实际地理位置高度吻合，极大地提升了地图的实用性和可靠性。

其次，数字化地图的覆盖范围远超传统纸质地图。

由于存储介质的无限性，数字化地图可以轻松包含全球范围内的地理信息，用户可以随时随地访问到任何地区的详细地图，这为全球旅行者和研究人员提供了极大的便利。

再者，数字化地图的更新速度是其最大的优势之一。

纸质地图的更新往往需要较长的时间周期，而数字化地图则可以实现实时更新。

一旦地理信息发生变化，如新的建筑、道路的修建或自然灾害的发生，数字化地图可以迅速反映这些变化，确保用户获取的信息是最新的。

此外，数字化地图还具有强大的交互性。

用户可以通过点击、拖动、缩放等操作，轻松获取地图上的各种信息，如交通状况、地形地貌、商业设施等。

这种交互性不仅提高了用户的使用体验，也使得地图信息的应用更加灵活和多样化。

然而，数字化地图也带来了一些挑战。

例如，信息安全问题，随着地图信息的数字化，如何保护用户的隐私和地理信息的安全成为了一个重要议题。

此外，数字化地图的普及也可能导致一些传统地图制作技艺的流失。

总之，数字化地图以其高精度、广覆盖、快速更新和强交互性，极大地丰富了地图信息的应用场景，同时也带来了新的挑战和问题。

随着技术的不断发展，我们有理由相信，数字化地图将在未来发挥更加重要的作用。

《地图数字化》讲义一、地图数字化的概念在当今数字化的时代，地图数字化成为了地理信息领域中一项至关重要的技术。

简单来说，地图数字化就是将传统的纸质地图或其他物理形式的地图，通过特定的技术手段转换为数字形式，以便于计算机存储、处理和分析。

这种数字化的过程，不仅仅是将地图上的图形和文字转化为电子数据，更重要的是要确保这些数据具有精确的地理位置和相关属性信息，从而能够为各种应用提供准确和有用的地理参考。

二、地图数字化的重要性地图数字化带来了诸多显著的优势，使得它在现代社会的众多领域中发挥着不可或缺的作用。

首先，数字化的地图更易于存储和管理。

与纸质地图相比，数字地图占用的物理空间极小，不会因为时间的推移而磨损、褪色或丢失。

而且，通过数据库管理系统，可以方便地对大量的数字地图进行分类、检索和更新。

其次，数字化地图能够实现快速、准确的查询和分析。

利用计算机软件，我们可以在瞬间获取特定区域的地理信息，进行距离测量、面积计算、路径规划等复杂的操作，大大提高了工作效率。

再者，地图数字化促进了地理信息的共享和交流。

数字地图可以通过网络轻松地在不同部门、不同地区之间传递，使得各方能够基于相同的地理数据进行协作和决策。

在城市规划、交通管理、资源勘探、环境保护等领域，地图数字化提供了强大的支持。

例如，城市规划师可以借助数字化地图来评估土地利用情况，制定合理的发展方案；交通部门可以根据数字化地图优化道路布局，缓解交通拥堵。

三、地图数字化的方法地图数字化主要有两种基本方法：手扶跟踪数字化和扫描矢量化。

手扶跟踪数字化是通过数字化仪，操作员用手扶着游标，沿着地图上的图形轮廓进行逐点采集坐标数据。

这种方法虽然精度较高，但工作效率相对较低，而且劳动强度大。

扫描矢量化则是先将纸质地图通过扫描仪转化为栅格图像，然后利用专业软件对图像进行处理，识别和提取地图中的各种要素，将其转换为矢量数据。

这种方法效率较高，但在处理复杂图形和精度要求较高的情况下，可能需要进行大量的人工编辑和修正。

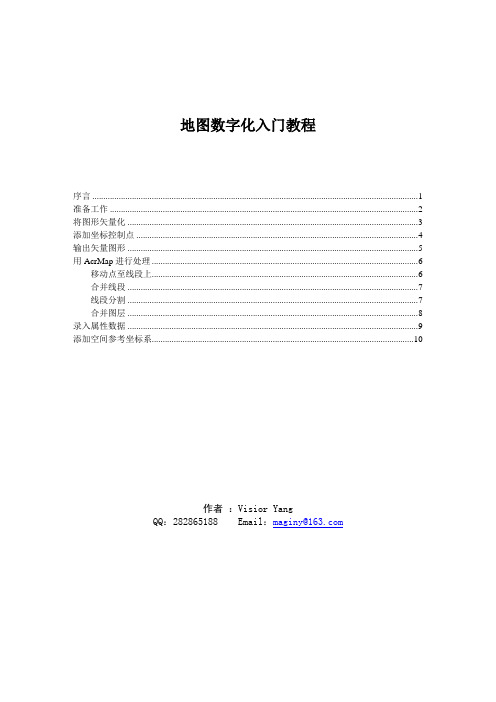

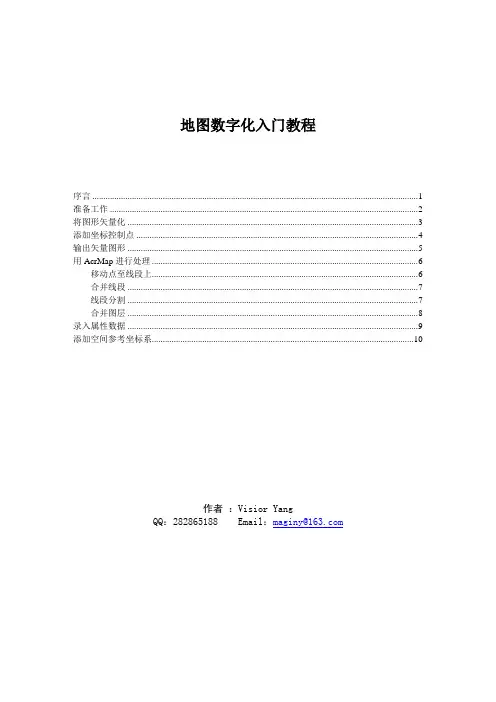

地图数字化入门教程序言 (1)准备工作 (2)将图形矢量化 (3)添加坐标控制点 (4)输出矢量图形 (5)用AcrMap进行处理 (6)移动点至线段上 (6)合并线段 (7)线段分割 (7)合并图层 (8)录入属性数据 (9)添加空间参考坐标系 (10)作者：Visior YangQQ：282865188 Email：maginy@序言本文目的地图数字化虽然是一项简单的工作,但如果您掌握了其中的一些必备技巧,将能够大大提高工作效率,不至于被重复的劳动甚至返工搞得疲惫不堪。

针对读者从事地图数字化工作的、有文档阅读和执行能力的人。

语言规范菜单。

文中经常对菜单进行解释，菜单的格式都是这样的“一级菜单（menu）－二级菜单（submenu）－三级菜单（sub_submenu）”。

括号中为英文版的菜单名称。

文件。

文中常用扩展名代表一类文件，下面列出文中用到的文件类型：矢量图形shp－指后缀名为shp的矢量图形文件。

光栅图像文件tif－后缀名为tif的位图文件，地图扫描结果就是这种格式的文件。

方案文件prj－指后缀名为prj的方案文件。

控制点文件cpt－指后缀名为cpt的坐标控制点文件。

版本版本 v1.0本文内容使用R2V和ArcMap进行地图数字化的一般工作流程。

着重讲述笔者体味到的注意事项和技巧。

地图数字化就是地图矢量化，即将光栅图像转化为矢量图形的过程。

先将这个过程通俗的描述一下：在R2V中，拿一张地图（光栅图像）放在下面，上面蒙一层透明的纸（空白的矢量图形）将地图上的元素临摹到纸上（形成矢量图形）。

因为是地图，所以图上的每一点的经纬度都应该是可知的，只要标出图上任意三点的经纬度（添加坐标控制点），那么其它点的经纬就是可知的了。

然后将矢量图形在ArcMap中加工，给点（城镇）起合适的名字，将该连接的线段（道路）连接起来，给面（居民地或建筑群）着易于区分的颜色。

更重要的是给每个元素添加内容丰富的属性，比如一个城市的人口、主要民族，一条道路的长度、等级。

纸质地形图数字化的方法地图数字化是将纸质地形图转换成计算机能存储和处理的数字地形图，这一过程称为纸质地形图的数字化，简称地图数字化，其常见方法为两种：手扶跟踪数字化法和扫描屏幕数字化法。

标签：数字化；手扶跟踪；扫描屏幕1 数字化仪和扫描仪概述数字化仪是数字测图系统中一种图形数据采集设备，主要用来获取矢量数据，用它从地图上获取空间位置数据。

数字化仪工作的实质是把图上的位置点信息转换成数字化的平面坐标点信息，并输入给计算机。

其硬件主要有感应板，定位器（检测器）及电子处理器三部分。

图形感应板是一个长方形面板，里面印刷着等距离的平行网线路。

工作时，扫描脉冲依次加到网格阵列X，Y方向的各条线上。

扫描仪数字测图是系统中又一种重要的输入设备，主要用来获取栅格数据，即将各种图件转换成栅格数据结构的数字化图像数据，再输入给计算机。

扫描仪是机电一体化的产品，它的硬件主要有光学成像部分，机械传动部分和转换电路部分，其核心是完成光电转换的电耦合器件CCD。

扫描仪将自身携带的光源照射到图件上，以反射光或透射光的形式，将光信号传给CCD器件，并将它转换成电信号，然后进行模/数（A/D）转换，把形成的数字图像信号传给计算机。

地图图形是由点、线、面三种图形要素构成的。

其数据格式分为栅格数据和矢量数据，栅格数据结构相比矢量数据其结构简单，表示效果相同时，栅格数据数据量比矢量数据大，在逐级放大时会发生失真。

矢量数据精确度高，数据结构严密、数据量小，显示、输出的图形精确美观，其数据结构特点决定其有利于网络的分析。

2 手扶跟踪数字化法手扶跟踪数字化的操作方法是首先将数字化仪同安装有专门的数字化软件的电脑相连接。

手持定标器（鼠标）对地形图进行定向，建立数字化仪设备坐标系和测量坐标系的转换关系。

然后用定标器对准地图上的每一个地形特征进行数据采集，经软件编辑后获得最终的矢量数据，即数字化地形图。

2.1 地形图定位方法当图幅内没有已知控制点，或虽有控制点但控制点不满足地图定位要求，一般采用四个内图廓点作为已知点进行地图定位，四个内图廓点的地图坐标，由地图可直接读取。

西北师范大学学生实验报告姓名：学号：2 学院：地理与环境科学学院班级：2004级丁班课程名称：GIS软件实验课程类型：专业限选学分：1 实验一：地图的数字化一、实验的目的：1、熟练掌握ArcGIS软件的地图数字化功能。

2、掌握ArcGIS中屏幕数字化的基本操作。

3、学会ArcGIS中图层的新建，添加，删除以及修饰。

二、实验的内容：1、对甘肃省行政区划图进行数字化。

2、包括数字化化每个图层的步骤以及地图属性输入。

三、验的步骤和内容：1、我要数字化甘肃省地图的原图如下：2、实验数据的加载：加载数据的步骤：2.1、打开软件，路径如下：开始/程序/Arcgis/Arcmap或者直接点击桌面的快捷方式，其界面如下图：单击ok按钮进入界面，点击按钮添加图层，添加图层待数字化的甘肃政区图。

Arcmap界面如下图所示：3、图形配准：步骤如下：3.1、在菜单栏中单击右键弹出快捷菜单，选择Georeferencing配准项，单击Georeferencing 菜单，点击取消Auto ajust,单击选择控制按钮点按钮。

3.2、在图上选择一点，单击右键选择Input x,y命令，选择此点的x=经度，y=纬度。

重复上面的操作，在其他地方再依次选取三个点,并依次输入对应的坐标值。

3.3、单击Georeferencing 菜单，点击选择Display,窗口地图重新进行定位显示。

配准后的地图--如下图所示：3.4、单击控制点属性按钮，可打开含有控制点坐标资料的属性表如下图所示：单击save 按钮，将此控制点坐标保存为GPS.txt的文本文件，以备下次使用时直接加载。

4、创建shapefiles文件：步骤如下：4.1、启动ArcCatalog后,在右边的目录栏中选择一个文件夹D：/GIS单击该文件夹，在弹出菜单中选择New,在下一级菜单中选择Newshapefiles命令，打开创建shapefile文件的对话框。

如下图：4.2、建一个的点状文件（加上相应的名字，如City），单击OK,创建完毕。

数字化地图制作的流程和方法在现代社会中，数字化地图的制作已经成为了重要的工作之一。

对于地理信息系统（Geographic Information System，简称GIS）的发展起到了重要的推动作用。

数字化地图不仅可以呈现地理信息，还可以帮助人们更好地理解和利用地理空间数据。

本文将介绍数字化地图制作的流程和方法，希望能够给读者提供一些有用的参考。

一、数据收集与整理数字化地图的制作首先需要进行数据收集与整理工作。

这一过程包括了采集地理数据、获取现有的地理信息资源以及整理和处理这些数据。

具体的方法主要有以下几种：1.野外调查：通过实地走访和采集数据，获取地理信息的原始数据。

例如，可以使用地理定位系统（Global Positioning System，简称GPS）获取地理坐标信息，从而准确地标记地点的位置。

2.现有数据获取：利用现有的地理信息资源，如卫星影像、航空影像等，借助遥感技术获取高分辨率的地理数据。

这些数据可以在数字化地图中起到补充和丰富地理信息的作用。

3.数据整理与处理：对采集到的数据进行整理和处理，使其符合数字化地图制作的需求。

例如，对野外采集的数据进行清洗和筛选，去除不必要的信息，保留有效的数据。

二、地图边界确定在数字化地图制作过程中，地图边界的确定非常重要。

地图边界的确定需要考虑到地理实际情况、地图的使用目的以及制图的比例尺等因素。

通过下面几个步骤可以进行地图边界的确定：1.绘制地图外框：根据地图的使用目的和比例尺，使用绘图软件（如Adobe Illustrator或AutoCAD）绘制地图的外框，确定地图的整体大小和比例。

2.标记地图边界特征：根据地理实际情况，在地图外框上标记地图边界的特征，如山脉、河流、湖泊等。

这些特征可以使地图更加直观和易于理解。

3.优化地图边界：根据地理数据的具体情况，在绘制地图边界的过程中，可以通过增加或减少地图的边界特征，使地图更加美观和合理。

三、地图要素绘制地图要素的绘制是数字化地图制作的核心环节。
