数字化测图绘制地形图

第一章概况为满足海安工业园区建设用地的需要，受海安工业园区规划部的委托，我公司对小焦港河以西东海大道(四环路)两侧东西约500米南北约900米的测区进行1：500数字地形图测绘工作。

整个测绘过程将于2005年11月结束。

测区概况：测区位于海安镇平桥村十九组与海南村六、七、八、十组。

地形图测绘具体范围：东至小焦港，南至东海路南600米，西至永安南路延伸段，北至海安镇二里村界河。

地理位置：东经：120º27′-28′，北纬：32º30′。

测区地貌：测区地势平坦，平均高程在4.0米左右，以水浇地、菜地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。

作业时间为9、10、11三个月，因受季风气候影响，加以测区内草木茂盛，给测绘工作带来一定的难度。

测区地形困难类别定为一般地区I类。

第二章编制方案的技术依据1、中华人民共和国标准《全球定位系统（GPS）测量规范》GB/T18314-2001以下简称《GPS规范》2、中华人民共和国标准《1：500、1：1000、1：2000地形图图式》GB/T7929-1995（以下简称《图式》）3、中华人民共和国标准《国家三、四等水准测量规范》GB12898-914、中华人民共和国行业标准《城市测量规范》GJJ8-99（以下简称《规范》）第三章已有测绘资料的利用方案一、平面控制点资料测区附近有我公司2003年施测的E级点D002、C级点HA002两个GPS点。

经踏勘检查，标志完好。

成果可供利用。

二、高程控制点资料在测区附近有我公司2005年6月测的SW09和WD10两个国家四等水准成果。

经踏勘检核无误。

成果可作为本次测量起算成果。

三、地图资料测区有1997年1:10000的海安县土地利用详查图，可以参考进行测区技术设计、控制网布设和踏勘选点工作。

四、现有电子地形图资料测区内有为四环路规划服务的1：500平面图，可作为本次工程的一部分使用。

数字化地形图测绘技术应用探讨摘要：随着我国信息化科学技术的不断发展，数字化地形图测绘技术也逐渐成熟，作为一项先进技术已经在地质勘探、城市规划和管理以及农业生产等领域得到广泛应用，并为其提供可靠、高效、精确的信息支持，推进城市现代化建设进程。

然而，该技术的应用还存在一定的问题和挑战。

本文旨在探讨数字化地形图测绘技术的原理和方法，分析该技术在地质勘探、城市规划和管理以及农业生产等领域中的应用，以期为从事该领域的专业人士提供一定的参考与实践经验。

关键词：数字化；地形图；测绘技术引言：数字化地形图是指以数字形式记录的地形图，其重要性在于可以方便快捷地提取和分析地形信息，为地理信息系统提供基础数据。

数字化地形图的测绘技术有多种，如GPS测量、摄影测量、激光测量等[[1]]。

本文旨在对数字化地形图测绘技术进行简要分析，并探讨其具体应用方式，以满足城市经济建设的具体需求，未来，需要进一步加强对数字化地形图测绘技术的研究和应用，尤其是在大数据、人工智能等领域的融合应用方面，积极探索数字化地形图测绘技术的新模式和新方法，推动该技术的不断创新和发展。

一、数字化地形图测绘技术的优点数字化地形图测绘技术是将传统的纸质地形图转化为电子地图，并在电子地图上进行具体的定位和绘图，从而获取高质量、高精度的地理信息数据，能够更好地满足现代城市现代化建设和发展的需要。

数字化地形图测绘技术具有以下优点：一是与传统纸质地形图相比，数字化地形图测绘技术具有较强的灵活性和可操作性，能够适应不同地形和地貌条件，也可以根据实际需要进行调整，满足不同的地理环境需求。

二是数字化地形图测绘技术能够将地形图数字化，实现测绘数据的自动处理和存储，降低了人员劳动成本，提高了工作效率。

三是数字化地形图测绘技术可以直接在电子地图上进行标注、编辑等操作，减少了纸质版地图对人力、物力、财力等资源的占用和消耗。

四是数字化地形图测绘技术具有较高的准确性和精度要求，能够为城市规划、设计及管理提供更加可靠的地理信息支持。

第二节数字化地形图的成图方法数据通讯结束后，计算机的硬盘里就保存了全站仪传来的坐标数据文件，再由CASS5.1进行成图。

根据数据采集的方式不同也有不同的成图方法。

分别有“草图法”、“简码法”、“测图精灵成图法”和“电子平板成图法”。

本文将详细介绍“草图法”，并对其他方法作简要介绍。

一、“草图法”成图“草图法”根据作业方式不同，又可分为“点号定位”、“坐标定位”和“编码引导”几种作业流程。

（一）、“点号定位”法作业流程：“点号定位”法作业流程是：选择测点点号定位成图法—展点—绘平面图—绘等高线—加注记—加图框分幅—成图结束。

下面以CASS5.1中的例子Study.dat数据文件说明Study.dwg图形文件的生成过程。

1、打开CASS5.1界面（图6-8）。

双击CASS5.1图标，即可打开CASS5.1的主界面：2 、选择测点点号定位成图（图6-9）将鼠标移至屏幕右侧菜单内“测点点号”项，按左键，即出现如（图6-9）所示的对话框，选择 Study.dat文件名，点击“打开”后，命令区提示：读点完成！共读入106个点。

3、展野外测点点号点击“绘图处理”下的“展野外测点点号”（图6-10），便出现（图6-11）所示的对话框。

选择Study.dat文件名，点击“打开”后，便可在屏幕上展出野外测点的点号如（图6-12）。

4、绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以便绘图，例如先把左上角放大，选择右侧屏幕菜单的“交通设施”按钮，弹出如下菜单如（图6-13），找到“平行等外公路”并选中，点击“OK”，命令区提示：绘图比例尺1：输入500，回车。

点P/<点号> 输入92，回车。

点P/<点号> 输入45，回车。

点P/<点号> 输入46，回车。

点P/<点号> 输入13，回车。

点P/<点号> 输入47，回车。

点P/<点号> 输入48，回车。

青海国土经略·技术交流表面积计算主要是为了核定项目土地使用范围的地表起伏面积，以满足土地用地的地表覆盖的要求而提供服务的基础性图件。

表面积图包括的主要内容是数学要素和地理要素。

为了高效地编制表面积图和准确计算出表面积，整个过程中每一步都要慎重作业。

结合Cass8.0软件强大的功能优势编制表面积图，就能达到精确计算用地表面积，满足实际生活需要。

1　采用Cass8.0软件功能Cass8.0在实际生活中应用非常广泛，利用Cass8.0软件可以编绘等高线图、断面图、与数字正射影像DOM复合生成景观图，或者计算特定物体对象的体积、表面覆盖面积等，还可用表面分析、扩散分析等方面。

Cass8.0软件在界面、工作空间、面板、选项板、图形管理、图层、标注等方面进行了改进，增加和增强了许多新功能，包括模型空间和图纸空间，提供了用户使用得最多的二维草图与注释工具等。

在Cass软件环境下，利用数字地形图可以很容易地获取各种地形信息，如测量各个点的坐标，量测点与点之间的距离，量测点的高程、两点间的坡度和计算表面积等。

而数字地形图是以数字形式存储在计算机存储介质上的地形图。

我们正是利用它强大的软件功能，准确地编绘出了表面积图，精确计算出了土地用地范围内的表面积数值。

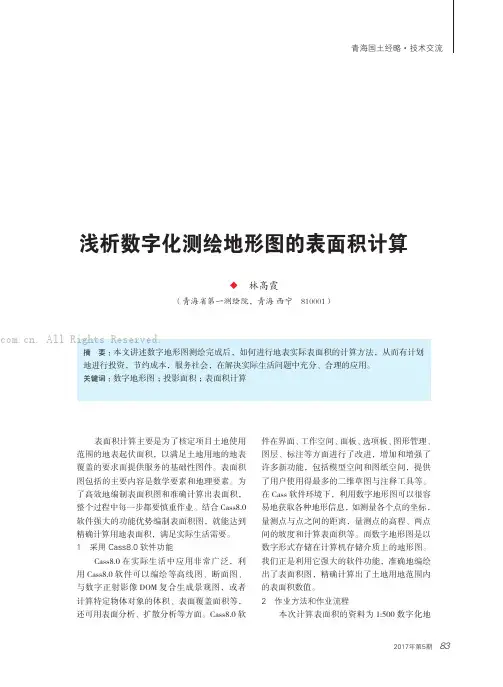

2　作业方法和作业流程本次计算表面积的资料为1:500数字化地浅析数字化测绘地形图的表面积计算　◆　林高霞（青海省第一测绘院，青海 西宁　810001）摘　要：本文讲述数字地形图测绘完成后，如何进行地表实际表面积的计算方法，从而有计划地进行投资，节约成本，服务社会，在解决实际生活问题中充分、合理的应用。

关键词：数字地形图；投影面积；表面积计算. All Rights Reserved.形图，结合Cass8.0强大的功能优势，选择在此软件中对数据进行甄别、处理和加工后，利用最佳方法绘制成最终表面积图。

根据图面高程用计算表面积的命令将在三维空间内将高程点连接为带坡度的三角形，再通过每个三角形面积累加得到整个范围内不规则地貌的面积。

使用测绘技术进行地形图绘制的步骤指南引言：地形图是通过对地球表面进行测量和记录所得到的一种图像表达形式。

它可以提供详细的地貌和地势信息，对于地质勘探、土地规划以及自然资源管理等领域具有重要意义。

本文将介绍使用测绘技术进行地形图绘制的步骤指南，旨在帮助读者了解如何有效、精确地绘制地形图。

一、数据收集和准备在开始地形图绘制之前，首先需要收集相应的地理信息数据。

这包括地形地貌数据、高程数据、地物分布数据等。

可以通过现场调查、卫星遥感和航空摄影等手段获取这些数据。

收集到的数据需要加工处理，使其符合绘图和分析的需求。

二、坐标测定和定位在绘制地形图之前，必须明确地图中各个地物的准确位置和坐标。

这可以通过测量与控制点的位置关系来实现。

常用的测量方式包括GPS定位、三角测量和电子经纬仪测定等。

通过这些手段可以精确测定地图上各个要素的位置和坐标信息。

三、地形数据的处理与分析一旦收集到地理信息数据并确定了控制点的位置，接下来需要对这些数据进行处理和分析。

这包括地形数据的数字化、特征提取、数据配准等。

数字化可以将地形的实际形状和特征转化为计算机可以处理的数据形式。

特征提取和数据配准则可以清晰地展现地形图中不同地物的边界和形状。

四、地形图的绘制和设计在数据处理和分析完成后，就可以开始地形图的绘制和设计工作了。

这包括选择绘图比例尺、确定图幅范围、设计图例和符号、标注地物名称等。

绘制地形图需要根据地图比例尺和图幅范围的限制，合理地安排地物的分布和标注，使得图纸的内容丰富、清晰。

五、地形图的制图和输出完成地形图的绘制和设计后，就可以进行制图和输出了。

在制图过程中，需要注意地图的布局、色彩搭配和符号表达的准确性。

同时，要保证地图输出质量的同时，不影响数据的精确性和完整性。

常用的制图工具包括地图编辑软件和绘图设备等。

六、绘制地形图的质量控制为了确保地形图的质量，可以进行相应的质量控制措施。

例如，重新检查数据的准确性和完整性，核对地图上的符号和标注是否一致，进行地形图的实地验证等。

使用测绘技术绘制地形图的步骤与技巧地形图是地球表面地形、水文、陆地利用等地理信息综合表达的主要方式之一。

使用测绘技术绘制地形图可以帮助我们更好地了解和研究地球的地理特征，为土地利用规划、资源开发和环境保护提供有力的支持。

本文将介绍使用测绘技术绘制地形图的步骤与技巧。

一、数据采集与处理地形图的绘制首先需要进行数据采集。

传统的数据采集方式有实地测量和航空摄影测量，现代技术的发展使得卫星遥感图像也成为了数据采集的重要手段。

实地测量需要使用测绘仪器进行地形点的测量，并配合地理信息系统（GIS）进行数据的整合。

航空摄影测量利用航空相机拍摄地面影像，通过影像解译获取地形数据。

卫星遥感图像通过卫星传输、影像处理等技术获取地形数据。

在数据采集后，还需要对数据进行处理与整合。

数据处理可以采用数字化的方式，将地形数据转化为数字形式。

数据整合则是将不同的数据源进行合并和叠加，形成综合的地形图。

数据的准确性和完整性对于绘制地形图来说至关重要，因此在数据采集和处理过程中，需要注意数据的质量控制和校正。

二、地形数据的表达与分析地形数据的表达是指将采集到的地形数据进行适当的编码和符号化，以方便在地形图中直观地表示出来。

地形数据的编码可以参考国家标准或地理信息系统中的符号与标注库，根据地形类型、地势高差等因素进行选择。

符号化是将数据编码转化为具体的地理要素标记或线条表达，以形成地形图。

地形数据的分析主要包括高程分析和地形形态分析。

高程分析是指通过数字高程模型（DEM）的计算和分析，研究地形的高程变化规律和特征。

地形形态分析则主要侧重于地形的形态特征、地势起伏和地貌类型等。

高程分析和地形形态分析可以通过地理信息系统的功能进行，通过不同的工具和算法，得出地形图的各类地形形态参数和指标。

三、地形图的绘制与修饰地形图的绘制与修饰是整个工作的最后阶段。

地形图的绘制可以采用手工绘图和计算机辅助设计（CAD）两种方式。

手工绘图需要绘图师具备一定的绘图技能和经验，通过根据数据编码和分析结果进行绘制。

使用测绘技术进行地形图绘制的步骤与规范地形图作为一种对地表地貌进行准确记录并表现出来的工具，被广泛应用于各种工程规划、地理研究和军事领域。

而使用测绘技术进行地形图绘制则是保证地形图的准确性和可视化效果的重要环节。

下面将介绍一些常用的地形图绘制步骤与规范。

第一步：数据采集地形图绘制的第一步是数据采集。

常用的数据采集手段包括GPS测量、航空摄影测量、遥感图像获取等。

在数据采集过程中，需要选择合适的测量设备和手段，保证数据的精确和全面。

同时，为了获得更好的效果，可以选择多种数据采集手段相互验证和补充。

第二步：数据处理在数据采集完成后，需要对所获得的数据进行处理，以提取出有用的地形信息。

数据处理的具体步骤包括数据预处理、数据配准、数据过滤和数据融合等。

在数据处理过程中，需要注意保证数据的准确性和一致性。

同时，可以利用一些计算机软件和算法，进行数据处理的自动化和快速化。

第三步：地形建模地形建模是地形图绘制的核心环节之一。

在地形建模中，可以根据实际情况选择合适的建模方法，包括三角网、等高线、网格模型等。

在地形建模过程中，需要注意保持地形的连续性和光滑性。

同时，可以利用地形建模软件进行模型生成和编辑，以提高绘制效率和质量。

第四步：图层设计地形图的图层设计是为了使得地形信息能够更加清晰地表现出来。

在图层设计中，可以根据地形特征和绘制目的，将地形要素分成不同的图层，并设计不同的符号和颜色。

在图层设计中，需要注意保持图层之间的一致性和协调性，并确保地形要素的可辨识性和易读性。

第五步：绘制输出地形图的绘制输出是将地形信息呈现给使用者的最后一步。

在绘制输出中，可以选择合适的输出格式和尺寸，包括纸质绘图、数字化输出等。

同时，需要注意保证绘制品质和打印质量。

为了提高绘制效果和使用便捷性，可以使用一些绘图软件和工具进行绘制输出的自动化和规范化。

地形图绘制需要遵循一定的规范和标准，以保证其准确性和可视化效果。

一方面，需要遵守现行的地理信息标准和测绘规范，确保地形图的准确性和可比性。

南方CASS软件绘制数字化地形图等高线的应用和技巧摘要本文介绍了南方CASS软件的等高线绘制方法,并结合工作经验,提出CASS软件在绘制等高线方面的注意事项和技巧。

关键词CASS软件;等高线;技巧0 引言随着科技快速发展,GPS、全站仪、计算机和各种测绘软件已在测绘行业广泛应用,大比例尺全野外数字测图手段得到普及,大大提高了生产效率。

郑州市自来水总公司设计院通过组合使用徕卡GPS、拓普康全站仪和南方CASS测图软件,完成了大量的数字地形图测绘工作,取得良好的社会效益和经济效益,也积累了一定的实践经验,现将用CASS软件在绘制等高线方面的方法和经验介绍如下,供大家参考。

1 绘制等高线的基本方法1)等高线的定义。

等高线指的是地形图上高程相等的各点所连成的闭合曲线。

地形图上的等高城分为首曲线、计曲线、间曲线和助曲线4种。

此外,为了表示斜坡方向,在独立山顶、凹地处,绘一与等高线相垂直的短线,叫示波线,不与等高线相连的一端指向下坡方向。

2)等高线的基本特点。

(1)同线等高,即同一等高线上各点高度相同。

(2)自行封闭。

各条等高线必自行成闭合的曲线,若因图幅所限不在本幅闭合,必在邻幅闭合。

(3)不能分叉,不能合并。

即一条等高线不能分叉成两条,两条等高线不能合并成一条(悬崖,峭壁例外)。

3)等高线的绘制。

为了让等高线较好的代表地形、地貌,则需要采集尽量多的特征点高程数据,然后再进行合理的拟合和修饰,才会使等高线正确、科学。

传统的等高线手工绘制方法是个复杂、繁琐的作业过程,耗时长、效率低,但因是人工绘制,可以边绘制边检查,明显错误可以随时剔除。

利用CASS软件绘制等高线则具有自动、快捷的优点。

CASS软件绘制等高线的基本操作如下:运行南方CASS软件,通过“数据”菜单导入全站仪中的采集数据,点击“等高线”→“建立DTM”,在弹出窗口中选择坐标数据文件名,软件将自动建立DTM网络,然后点击“绘制等高线”,根据提示输入绘图比例尺,并在弹出窗口中选择拟合方式、输入等高距,点“确定”,软件将自动生成等高线。

测绘工程数字地形图测绘概述数字地形图是数字化的地形模型，是测绘工程中的重要组成部分。

数字地形图通过数字手段，将地面真实的地形特征以一定比例尺和精度，表现在平面上，呈现出三维地面地貌信息的二维表达形式。

数字地形图广泛应用于各种建设工程中，如城市规划、交通工程、水利工程、土地开发等。

本文将从数字地形图测绘的概念、应用、测绘技术等方面进行详细介绍。

数字地形图测绘的概念数字地形图是以数字高程模型为基础，经过计算机处理，形成的一幅具有真实地形特征的地图。

数字地形图是反映地貌的重要工具，能够反映地面高程变化情况，包括山、峰、谷、河、湖、沼泽、道路、建筑物等地理地貌要素，数字地形图十分逼真，可用于进行视觉分析、三维模拟等应用。

数字地形图测绘是利用测量仪器和计算方法，以一定的范围、比例尺和精度实现地形要素的测量和数据组织。

数字地形图的测绘过程需要遵循科学、规范和准确的原则，确保地图数据的准确性和完整性。

数字地形图测绘的应用数字地形图广泛应用于不同领域，具有高精度、高效率、高实时性等特点，主要应用于以下领域：城市规划数字地形图可以提供城市整体地形信息，为城市规划和土地利用提供基本数据和支撑，为市政建设、城市规划、环保等部门的工作提供数据依据，能够使用在地形分析、环境影响评价等方面。

交通工程数字地形图能够反映路径和地形特征等信息，供道路设计、隧道设计、桥梁设计等交通工程的细化设计提供基础数据和支撑。

水利工程数字地形图在水利工程中具有重要的应用价值，包括水库、水电站的工程设计，水环境分析等领域。

土地开发数字地形图在土地开发中具有重要的应用价值，可以为土地规划、土地评估、土地资源开发和利用提供基础数据和支撑。

数字地形图测绘的技术数字地形图的测绘技术是数字地形图制图的基础，数字地形图测绘的主要技术如下：建立基础资料数字地形图的测绘需要建立基础资料，包括高程基准面、坐标系统等，要保证基础资料的正确性和稳定性。

采集测量数据数字地形图测绘需要采集测量数据，可采用GPS定位、全站仪测量、激光扫描、航空摄影等多种测量方法。

编著的话：本章已经在培训中练习过，为了帮助同学们巩固本章的画法，特公布我们的培训讲义，望有条件的同学对照我们的讲义，认真练习，以达到熟练掌握的目的！第三章 测制地形图前面的章节已经介绍了CASS7.0作为一个综合性数字化测图软件的特点、功能和基本操作方法，这些内容是从整体上掌握CASS7.0是必不可少的。

而从本章开始我们将以专题应用为主线向您介绍CASS7.0在各项数字化测图与管理工作中的具体工作方法。

CASS7.0系统提供了“内外业一体化成图”、“电子平板成图”和“老图数字化成图”等多种成图作业模式。

本章主要介绍“内外业一体化”的成图作业模式。

本章根据数字化测图的特点介绍用CASS7.0测绘地形图的方法。

与CASS以前版本类似，内容包括测区首级控制、图根控制、测区分幅、碎部测量、人员安排等，最后利用CASS7.0绘制一幅地形图。

本章将用到CASS7.0本身提供的演示数据文件YMSJ.DAT，WMSJ.DAT,DGX.DAT。

通过本章的学习将学会以下内容：1．数字化测图的准备工作（包括测区控制、碎部测量、测区分幅、人员安排等）；2．绘制平面图；3．绘制等高线（绘制地形图）；4．图形编辑（包括常用编辑、图形分幅、图幅整饰等）；5．地形测图的基本技巧。

3.1 准备3.1.1 控制测量和碎部测量原则当在一个测区内进行等级控制测量时，应该尽可能多选制高点（如山顶或楼顶），在规范或甲方允许范围内布设最大边长，以提高等级控制点的控制效率。

完成等级控制测量后，可用辐射法布设图根点,点位及点之密度完全按需要而测设，灵活多变。

如图3-1所示，对整个9幅图2.25平方公里来说，总共布设了49个控制点，除去图幅外的点，平均每幅图最多5个控制点。

图3-1　某数字化测图工程的控制网略图图3-2 利用制高点可能少搬站图3-3 地物较多时可能要经常搬站在进行碎部测量时，对于比较开阔的地方，在一个制高点上可以测完大半幅图，就不要因为距离“太远”（其实也不过几百米）而忙于搬站，如图3-2所示。
