高低温试验箱传热原理之热传导

高处与低处温快速变化试验箱工作原理和标准试验箱工作原理高处与低处温快速变化试验箱工作原理和标准一、高处与低处温快速变化试验箱运行掌控系统：1、钣金：内箱材质：镜面不锈钢板（SUS304，1.0mm厚），外箱材质: 不锈钢（1.0mm厚）。

2、保温材质:高温槽: 24k玻璃棉，低温槽: 聚胺脂硬质发泡+玻璃棉。

3、加热器:鳍片式散热管镍铬合金U型加热器，自动演算高PID+SSR掌控（演算周期：1～4S可设），使其热损耗量与加热量相当，故比传统ON/OFF掌控省电约30%。

4、送风循环系统:台制马达2台，附不锈钢加长轴心；多翼式扇叶（SIROCCO FAN）；台制离心排风机一台。

5、温度冲击执行机构:接受台湾压德克全套原装进口气动组件。

6、冷冻系统：压缩机:法国泰康压缩机2台，冷凝器:水冷壳管式冷凝器，冷却方式：风冷/水冷。

7、掌控系统：韩国TIME880或日本OYO8226，微电脑大型彩色液晶显示触控式掌控器，中英文显示掌控系统。

具有RS—232通讯界面及连接软件，可于电脑荧幕上设计程序、收集测试资料与记录、呼叫程序执行、可实现远程掌控。

8、掌控方式与特色︰利用低温及高温蓄冷蓄热储存槽，依动作需要打开DAPER，达到快速冲击效果；平衡调温掌控系统（BTC），以P.I.D.方式掌控SSR，使系统之加热量等于热损耗量，故能长期稳定使用。

二、高处与低处温快速变化试验箱结构特点:1、产品外形美观、结构合理、工艺先进、选材考究，具有简单便利的操作性能和牢靠的设备性能。

2、冷热冲击箱分为高温箱,低温箱,测试箱三部分,接受独特的断热结构及蓄热蓄冷效果，试验时待测物完全静止，应用冷热风路切换方式将冷,热温度导入测试区实现冷热冲击测试目的。

3、接受计测装置, 掌控器接受大型彩色液晶人机触控对话式LCD人机接口掌控器,操作简单, 学习简单, 稳定牢靠。

中、英文显示完整的系统操作情形、执行及设定程序曲线。

具96个试验规范独立设定,冲击时间999小时59分钟, 循环周期1～999次可设定, 可实现制冷机自动运转大程度上实现自动化，减轻操作人员工作量，可在任意时间自动启动﹑停止工作运行。

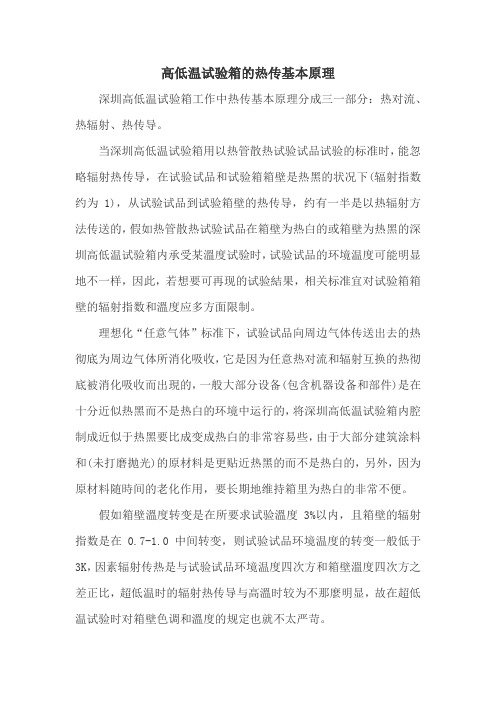

高低温试验箱的热传基本原理深圳高低温试验箱工作中热传基本原理分成三一部分：热对流、热辐射、热传导。

当深圳高低温试验箱用以热管散热试验试品试验的标准时，能忽略辐射热传导，在试验试品和试验箱箱壁是热黑的状况下(辐射指数约为1)，从试验试品到试验箱壁的热传导，约有一半是以热辐射方法传送的，假如热管散热试验试品在箱壁为热白的或箱壁为热黑的深圳高低温试验箱内承受某溫度试验时，试验试品的环境温度可能明显地不一样，因此，若想要可再现的试验結果，相关标准宜对试验箱箱壁的辐射指数和溫度应多方面限制。

理想化“任意气体”标准下，试验试品向周边气体传送出去的热彻底为周边气体所消化吸收，它是因为任意热对流和辐射互换的热彻底被消化吸收而出現的，一般大部分设备(包含机器设备和部件)是在十分近似热黑而不是热白的环境中运行的，将深圳高低温试验箱内腔制成近似于热黑要比成变成热白的非常容易些，由于大部分建筑涂料和(未打磨抛光)的原材料是更贴近热黑的而不是热白的，另外，因为原材料随時间的老化作用，要长期地维持箱里为热白的非常不便。

假如箱壁溫度转变是在所要求试验溫度3%以内，且箱壁的辐射指数是在0.7-1.0中间转变，则试验试品环境温度的转变一般低于3K，因素辐射传热是与试验试品环境温度四次方和箱壁溫度四次方之差正比，超低温时的辐射热传导与高溫时较为不那麼明显，故在超低温试验时对箱壁色调和溫度的规定也就不太严苛。

根据热辐射开展的热交换器关键在于试验箱壁的溫度，这类相互依赖便是为何当试验试品环境温度和周边气体溫度中间的误差挺大时，不依照规范技术规范对试验试品溫度开展调整就不能用逼迫气体循环系统来开展试验的关键因素。

1、温控选用全進口触摸开关式仪表盘，实际操作设置简易。

2、材料及试验标准键入后，控制板具备锁住作用，防止人为因素触碰而更改溫度值。

3、具备P.I.D全自动运算的作用，可将溫度转变标准马上调整，使温控更加精确平稳。

4、可选装打印机。

高低温环境下材料的热传导性和热膨胀性分析在工程和科学领域中，热传导性和热膨胀性是研究材料性质的重要参数。

随着科技的不断进步，人们对材料在高低温环境下的性能要求也越来越高。

本文将探讨高低温环境下材料的热传导性和热膨胀性，并分析其对材料性能和应用的影响。

一、热传导性分析热传导性是指材料在温度梯度下传递热量的能力。

在高温环境下，材料的热传导性往往会增加。

这是因为高温会导致材料内部原子和分子的振动加剧，从而增加了热传导的速率。

例如，金属材料在高温下通常具有较高的热传导性，这使得金属能够有效地传导热量，适用于高温环境下的应用，如航空发动机和核反应堆。

相反，在低温环境下，材料的热传导性往往会减小。

这是因为低温会导致材料内部原子和分子的振动减弱，从而减少了热传导的速率。

例如，绝缘材料在低温下通常具有较低的热传导性，这使得绝缘材料适用于低温环境下的应用，如超导体和低温储存设备。

热传导性对材料的性能和应用有着重要的影响。

在设计高温设备时，需要选择具有良好热传导性的材料，以确保热量能够有效地传递和散发，避免过热引起的问题。

而在设计低温设备时，需要选择具有较低热传导性的材料，以减少热量的传递和损失，提高设备的效率。

二、热膨胀性分析热膨胀性是指材料在温度变化下的体积变化能力。

在高温环境下，材料的热膨胀性往往会增加。

这是因为高温会导致材料内部原子和分子的热振动增强，从而使材料的体积增大。

例如，金属材料在高温下通常具有较大的热膨胀系数，这需要在设计中考虑到材料的膨胀行为，以避免由于热膨胀引起的变形和破坏。

相反，在低温环境下，材料的热膨胀性往往会减小。

这是因为低温会导致材料内部原子和分子的热振动减弱，从而使材料的体积减小。

例如，玻璃材料在低温下通常具有较小的热膨胀系数，这使得玻璃能够在低温环境下保持较好的稳定性和尺寸精度。

热膨胀性对材料的性能和应用同样具有重要的影响。

在设计高温设备时，需要考虑材料的热膨胀性，以避免由于温度变化引起的尺寸变化和应力集中。

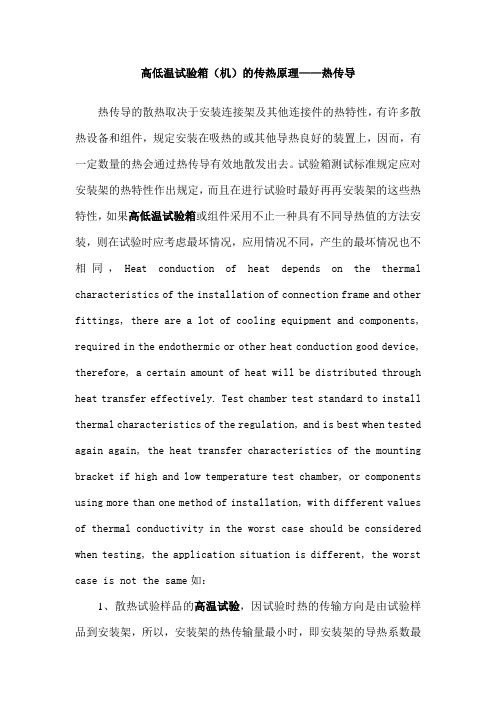

高低温试验箱（机）的传热原理——热传导热传导的散热取决于安装连接架及其他连接件的热特性，有许多散热设备和组件，规定安装在吸热的或其他导热良好的装置上，因而，有一定数量的热会通过热传导有效地散发出去。

试验箱测试标准规定应对安装架的热特性作出规定，而且在进行试验时最好再再安装架的这些热特性，如果高低温试验箱或组件采用不止一种具有不同导热值的方法安装，则在试验时应考虑最坏情况，应用情况不同，产生的最坏情况也不相同，Heat conduction of heat depends on the thermal characteristics of the installation of connection frame and other fittings, there are a lot of cooling equipment and components, required in the endothermic or other heat conduction good device, therefore, a certain amount of heat will be distributed through heat transfer effectively. Test chamber test standard to install thermal characteristics of the regulation, and is best when tested again again, the heat transfer characteristics of the mounting bracket if high and low temperature test chamber, or components using more than one method of installation, with different values of thermal conductivity in the worst case should be considered when testing, the application situation is different, the worst case is not the same如：1、散热试验样品的高温试验，因试验时热的传输方向是由试验样品到安装架，所以，安装架的热传输量最小时，即安装架的导热系数最小时的传输方向是最坏情况;1.Cooling test samples of high temperature test, due to the test when heat transfer direction is from the test sample to mounting bracket, so the heat transfer quantity the most hours on the mounting bracket, the coefficient of thermal conductivity on the mounting bracket most hours of transmission direction is the worst;2、非散热试验样品的最高试验，只要试验样品尚未达到热稳定，热就由箱壁经安装架传到试验样品，那么，最坏情况是安装架的导热率大的场合，为了避免安装支架的加热时间太长，从而延迟由箱壁到试验样品的热传输，安装架的热容量宜小;2.the heat dissipation test samples of the highest test, as long as the test sample has yet to reach thermal stability, heat by box walls through mounting bracket to test samples, so the worst is to install the thermal conductivity of big occasions, in order to avoid mounting bracket heating time is too long, so as to delay from the walls to test the heat transfer of the sample, the installation of heat capacity should be small;3、散热试验样品和非散热试验样品的低温试验，由于高低温试验箱试验时热是由试验样品经安装架传输到箱壁的，因而最坏情况（试验样品温度最低）是在热传输效率最高时，即在安装架的导热系数高时。

箱子保温加热的原理
箱子保温加热的原理是利用热传导、热对流和辐射传热的原理。

首先，热传导是指热量从高温区域传递到低温区域的过程。

箱子内部采用的保温材料通常具有较低的导热系数，如聚苯板、岩棉等。

这些保温材料能减少热量的传导，阻止热量从箱子内部流失到外部环境。

同时，箱子外部还可以加上一层保护层，如金属板或塑料薄膜等，以进一步减少热量的传导。

其次，热对流是指通过流体（液体或气体）的运动传递热量的过程。

箱子内部通常会使用电加热片或热水器等加热装置提供热源。

当箱子内的空气受热后，会变得热胀冷缩，从而产生对流运动。

这种对流运动可以使热量快速传递到箱子内部各个区域，提高整体的温度。

最后，辐射传热是指通过电磁波辐射能量的过程。

热源发出的热能会以电磁波的形式辐射出去，稍微高于绝对零度的物体都会发出辐射热。

因此，箱子内部的热源会辐射出热能，使箱子内部的物体吸收辐射热，从而升高物体的温度。

综上所述，箱子保温加热的原理主要包括热传导、热对流和辐射传热。

通过采用低导热系数的保温材料、加热装置提供热源，以及利用空气的对流运动和辐射热的吸收，可以有效地提高箱子内部的温度，实现保温加热的目的。

高低温试验箱工作原理
高低温试验箱是一种设备，用于测试物品在高温或低温环境中的性能。

它可以帮助制造商更好地了解产品的性能，以确保其质量和可靠性。

高低温试验箱的工作原理是：它采用分体式结构，由内部温度控制模块、热源系统和外壳组成。

内部温度控制模块包括数字温控器、温度传感器和过热保护装置。

这些部件都由电路板连接，可以根据实验要求控制温度的上下限。

热源系统是由电热元件、风扇和凉气机组成的，它们可以在内部维持恒温。

当内部温度需要升高时，电热元件就会启动，而当需要降低温度时，凉气机就会起作用。

风扇则负责将电热元件或凉气机的热量或冷量传递到实验室内。

外壳是该装置的最外层，它是由高密度绝缘材料制成的，既可以保持温度，也有效地防止外界的干扰。

这样，可以更好地维持高低温试验箱的内部环境，使其能够更准确地模拟高温或低温环境，为物品的性能测试提供准确的结果。

另外，高低温试验箱还可以通过软件来控制内部温度，以及实时监测内部温度。

它还可以连接到电脑，实现远程控制。

总之，高低温试验箱的工作原理是由内部温度控制模块、热源系统和外壳组成，可以准确模拟高温或低温环境，以便对物品的性能进行准确的测试。

高低温交变湿热试验箱的湿热交换原理高低温试验箱在低温高湿情况下,由于加入的蒸汽与空气未充分混合,或与箱壁接触而出现局部冷凝,则不仅使加入的蒸汽量减少,而且还放出热量使箱内湿空气温度上升;加上前述的ε′>ε,所以并非等温的加湿过程,箱内温度会有所升高。

蒸汽加湿如用电热加湿,分为开启式及密闭式。

开启式响应性较慢,常有滞后现象,故湿度波动较大,但结构简单可靠。

闭式蒸汽压力大于大气压,在0.1~0.3MPa 之间,无滞后,但需配有减压阀、电磁阀、泄水管等,结构复杂,多用于大型人工气候室中。

开启式多用于中小型湿热箱中。

空气与水面直接接触的热湿交换原理:当空气经过敞开的水面时,与水表面发生热湿交换。

按其水温不同,可能仅发生显热交换;也可能既有显热交换,又能湿交换,同时还有潜热交换。

显热交换是空气与水之间存在温差,因导热、对流和辐射作用而换热,而潜热交换是空气中的水蒸汽蒸发(或凝结)而吸收(或放出)汽化潜热的结果。

总热交换量为显热交换量与潜热交换量的代数和。

空气与水面直接接触时,在贴近水面上,由于水分子作不规则运动的结果,形成了一个温度等于水面温度的饱和空气边界层,且其水蒸汽分子的浓度或水汽分压力取决于边界层的饱和空气温度。

如边界层的温度高于其上空气的温度,则由边界层向空气传热;反之则由空气向边界层传热。

如边界层内水蒸汽分子浓度大于其上空气的水蒸汽分子浓度(即边界层的水蒸汽分压力大于空气的水蒸汽分压力),则空气中的水蒸汽分子数将增加;反之则将减少。

前者称为“蒸发",后者称为“冷凝"。

在蒸发过程中,边界层中减少了的水汽分子由水面跃出的水分子补充;在冷凝过程中,边界层中过多的水汽分子将回到水面。

由此可见,空气与水之间的显热交换取决于边界层与其上方空气之间的温差,而湿交换及由此而引起的潜热交换取决于二者之间水蒸汽分子的浓度差或分压力差。

湿热原理通过电加热水,使水槽内产生蒸汽,蒸汽通过喷雾管进入湿热箱,对箱内空气进行加湿。

高低温物体的热传递热传递是热力学中的一个基本概念，指的是热能从一个物体转移到另一个物体的过程。

在自然界中，高温和低温物体之间存在着热传递。

本文将重点探讨高低温物体之间的热传递机制及其相关原理。

1. 热传递的方式热传递可以通过三种方式进行：传导、对流和辐射。

这三种方式有着不同的特点和适用范围。

1.1 传导传导是指由于物体内部分子、原子或电子的热运动而导致热量在物体内部传递的过程。

传导通常发生在固体和液体中，而在气体中传导相对较小。

热传导的速率取决于材料的导热性质以及温度差异。

1.2 对流对流是指在液体或气体中由于密度的差异而引起的热量传递方式。

在对流中，物体表面的热量通过传导传递给流体，然后随着流体的流动而传递到其他地方。

对流一般发生在液体或气体之间以及液体或气体与固体之间的界面上。

1.3 辐射辐射是指由于物体温度高于绝对零度而产生的电磁辐射，包括可见光、红外线等。

辐射是在真空中也可以传递热量的一种方式，不需要通过物质传递。

2. 热传递的影响因素热传递的速率受到多个因素的影响，下面将介绍其中几个关键因素。

2.1 温度差异温度差异是影响热传递速率的重要因素。

温度差异越大，热传递速率越高。

例如，当一个热物体与一个冷物体接触时，热量将从热物体传递到冷物体，直到两者温度相等。

2.2 物体的导热性能物体的导热性能是指物体传导热量的能力。

导热性能越好，热传递速率越快。

例如，金属具有良好的导热性能，因此金属传导热量的速率较高。

2.3 表面积物体的表面积也影响热传递速率。

表面积越大，热量交换的表面也越大，热传递速率越高。

例如，散热器通常有大面积的散热鳍片，以增加热量的辐射和对流。

2.4 材料的特性材料的特性也会影响热传递速率。

例如，不同的物质对辐射的吸收和反射能力不同，这将影响热量辐射的速率。

3. 高低温物体间的热传递当高温物体与低温物体接触时，热量将从高温物体传递到低温物体，直到两者达到热平衡。

这种热传递过程可以通过传导、对流和辐射来实现。

高低温交变湿热试验箱的湿热交换原理高低温试验箱在低温高湿情况下，由于加入的蒸汽与空气未充分混合，或与箱壁接触而出现局部冷凝，则不仅使加入的蒸汽量减少，而且还放出热量使箱内湿空气温度上升;加上前述的ε′>ε，所以并非等温的加湿过程，箱内温度会有所升高。

蒸汽加湿如用电热加湿，分为开启式及密闭式。

开启式响应性较慢，常有滞后现象，故湿度波动较大，但结构简单可靠。

闭式蒸汽压力大于大气压，在0.1～0.3MPa之间，无滞后，但需配有减压阀、电磁阀、泄水管等，结构复杂，多用于大型人工气候室中。

开启式多用于中小型湿热箱中。

空气与水面直接接触的热湿交换原理：当空气经过敞开的水面时，与水表面发生热湿交换。

按其水温不同，可能仅发生显热交换;也可能既有显热交换，又能湿交换，同时还有潜热交换。

显热交换是空气与水之间存在温差，因导热、对流和辐射作用而换热，而潜热交换是空气中的水蒸汽蒸发(或凝结)而吸收(或放出)汽化潜热的结果。

总热交换量为显热交换量与潜热交换量的代数和。

空气与水面直接接触时，在贴近水面上，由于水分子作不规则运动的结果，形成了一个温度等于水面温度的饱和空气边界层，且其水蒸汽分子的浓度或水汽分压力取决于边界层的饱和空气温度。

如边界层的温度高于其上空气的温度，则由边界层向空气传热;反之则由空气向边界层传热。

如边界层内水蒸汽分子浓度大于其上空气的水蒸汽分子浓度(即边界层的水蒸汽分压力大于空气的水蒸汽分压力)，则空气中的水蒸汽分子数将增加;反之则将减少。

前者称为“蒸发"，后者称为“冷凝"。

在蒸发过程中，边界层中减少了的水汽分子由水面跃出的水分子补充;在冷凝过程中，边界层中过多的水汽分子将回到水面。

由此可见，空气与水之间的显热交换取决于边界层与其上方空气之间的温差，而湿交换及由此而引起的潜热交换取决于二者之间水蒸汽分子的浓度差或分压力差。

湿热原理通过电加热水，使水槽内产生蒸汽，蒸汽通过喷雾管进入湿热箱，对箱内空气进行加湿。

高低温交变湿热试验箱加热原理高低温交变湿热试验箱是一种用于模拟产品在环境条件剧烈变化下的可靠性测试设备。

在试验过程中，试验箱需要对产品进行电加热，通过模拟高温、低温、湿热等不利环境条件，以测试产品在不同环境下的性能和可靠性。

那么，高低温交变湿热试验箱的加热原理是什么呢？高低温交变湿热试验箱加热原理高低温交变湿热试验箱的加热原理主要是通过气流循环和电加热的方式来实现。

试验箱是由加热器、散热器、风机、控制系统等部件组成，其中加热器是实现试验箱加热的核心部件。

加热器主要是通过电阻加热的方式实现，将电能转化为热能，将试验箱温度升高到所需的温度，以模拟测试产品在高温条件下的运行状态。

除了电加热外，高低温交变湿热试验箱还采用了气流循环的方式，以保证试验箱内的温度均匀分布。

通常情况下，试验箱内的温度梯度很大，采用单一的加热方式则难以使温度分布均匀，因此需要通过循环风扇将空气循环起来，使加热器产生的热量可以均匀地分布到整个试验箱内。

此外，高低温交变湿热试验箱还安装有散热器，以保证试验箱内的温度不会过高。

散热器通常是通过水冷却或者空气冷却的方式来实现，当试验过程中温度过高时，可以通过散热器将多余的热量散发出去，以保证试验箱的正常运行。

高低温交变湿热试验箱的应用高低温交变湿热试验箱广泛应用于各个领域，尤其是在电子、汽车、航空、轨道交通等行业。

由于行业对产品的质量、可靠性和稳定性要求越来越高，因此试验箱的应用也越来越普及。

在电子行业中，高低温交变湿热试验箱通常用于测试元器件、电路板、半导体器件和电子产品等的性能和可靠性。

通过模拟不同温度、湿度和气压条件，测试产品是否能够正常工作和稳定运行，以验证产品的质量和可靠性。

在汽车、航空和轨道交通等行业中，高低温交变湿热试验箱主要用于测试汽车零部件、航空发动机、高速列车组件等产品的性能和可靠性。

通过模拟不同的环境条件，使产品在较短时间内暴露在不利条件下，以检测产品在极端环境下的稳定性和可靠性。
