供热管网监控系统施工方案一、系统概述供热管网监控系统是一套集成了先进传感技术、通信技术、计算机技术的综合性系统,旨在实现对供热管网的实时监控、数据分析、远程控制及故障预警,从而提高供热效率,保障供热安全,降低运营成本。
二、系统组成供热管网监控系统主要由数据采集层、数据传输层、数据管理中心三部分组成。
其中,数据采集层负责实时采集供热管网的各类数据;数据传输层负责将采集到的数据传输至数据管理中心;数据管理中心则负责对接收到的数据进行处理、分析,并通过用户界面展示给用户。
三、施工步骤调研分析:对供热管网系统进行全面的调研分析,确定监控点的位置和数量。
设计方案:根据调研分析结果,设计合理的监控系统方案。
采购设备:根据设计方案,采购所需的传感器、通信设备等。
现场施工:在确定的监控点安装传感器和通信设备,进行线路铺设等工作。
系统调试:对安装完成的系统进行调试,确保各项功能正常运行。
培训验收:对用户进行培训,确保用户能够熟练操作系统;同时进行系统验收,确保系统满足设计要求。
四、数据采集层数据采集层是供热管网监控系统的基础,主要包括各类传感器,如温度传感器、压力传感器、流量传感器等。
这些传感器能够实时采集供热管网的温度、压力、流量等关键数据,为后续的数据处理和分析提供原始数据。
五、数据传输层数据传输层负责将数据采集层采集到的数据传输至数据管理中心。
传输方式可采用有线传输或无线传输,具体选择应根据现场实际情况和传输距离等因素综合考虑。
六、数据管理中心数据管理中心是供热管网监控系统的核心,负责对接收到的数据进行处理、分析和存储。
数据管理中心应具备强大的数据处理能力,能够实时显示供热管网的运行状态,提供故障预警和远程控制等功能。
七、系统功能供热管网监控系统应具备以下主要功能:实时监控:能够实时显示供热管网的运行状态,包括温度、压力、流量等关键参数。
数据分析:能够对采集到的数据进行处理和分析,提供报表和曲线图等多种形式的展示方式。

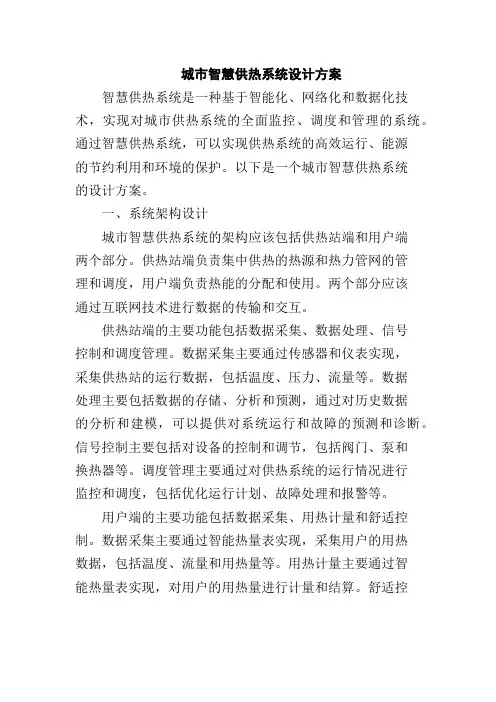

城市智慧供热系统设计方案智慧供热系统是一种基于智能化、网络化和数据化技术,实现对城市供热系统的全面监控、调度和管理的系统。
通过智慧供热系统,可以实现供热系统的高效运行、能源的节约利用和环境的保护。
以下是一个城市智慧供热系统的设计方案。
一、系统架构设计城市智慧供热系统的架构应该包括供热站端和用户端两个部分。
供热站端负责集中供热的热源和热力管网的管理和调度,用户端负责热能的分配和使用。
两个部分应该通过互联网技术进行数据的传输和交互。
供热站端的主要功能包括数据采集、数据处理、信号控制和调度管理。
数据采集主要通过传感器和仪表实现,采集供热站的运行数据,包括温度、压力、流量等。
数据处理主要包括数据的存储、分析和预测,通过对历史数据的分析和建模,可以提供对系统运行和故障的预测和诊断。
信号控制主要包括对设备的控制和调节,包括阀门、泵和换热器等。
调度管理主要通过对供热系统的运行情况进行监控和调度,包括优化运行计划、故障处理和报警等。
用户端的主要功能包括数据采集、用热计量和舒适控制。
数据采集主要通过智能热量表实现,采集用户的用热数据,包括温度、流量和用热量等。
用热计量主要通过智能热量表实现,对用户的用热量进行计量和结算。
舒适控制主要通过智能温控器实现,实现对室内温度的控制和调节。
二、关键技术应用城市智慧供热系统的设计应该应用一些关键技术,以实现系统的高效运行和能源的节约利用。
1. 无线传感技术:通过无线传感器和仪表,实现对供热系统和用户的数据采集。
无线传感技术可以减少布线,提高系统的可靠性和灵活性。
2. 云计算和大数据分析技术:通过云计算和大数据分析技术,实现对供热系统的数据存储、分析和预测。
通过对历史数据的分析和建模,可以提供对系统运行和故障的预测和诊断,及时采取措施避免故障的发生。
3. 智能控制技术:通过智能控制技术,实现对供热系统和用户的控制和调节。
通过自动化控制和优化算法,可以提高系统的运行效率和能源利用率。
供暖换热站智能监控系统解决方案导读:随着工业4.0的不断普及与发展,中易云针对供暖公司换热站系统开发完成一套集监管、控制、预警、报警于一体的智能物联网监管云平台(简称:易云系统),实现全天候24小时在线监测,每天超过4000次状态巡检,保障系统的良好运行,同时平台提供曲线、柱图、饼图、报表等数据分析工具,方便对系统整体运行情况更好的掌握。
一、方案概述本项目为实现供暖公司换热站的智能控制管理,通过多功能可编程数据采集器采集现场数据,经由网络进入云服务器监控中心,实时在电脑端、Pad端或者手机APP上监测数据,同时根据采集回来的数据以及在控制中心(服务器)的管理软件设定的控制参数组合参数逻辑,实现远程自动/手动控制调节阀、循环泵等设备的启停。
监控中心包括监控电脑及配套监控软件。
系统可由一个总管理员进行管理,也可按部门及权限创建管理员,各管理员通过局域网/企业外网IP登陆,进行本部门数据的实时查看、历史曲线/历史数据的查询下载、打印、等功能。
用户可自行设定监控环境采集数据的上下限值,超过或低于设定的上下限值,软件端产生清晰的声音警报,同时向用户发送手机报警信息。
二、项目拓扑图三、适用范围1.供热公司2.换热站四、系统方案图五、系统构成5.1系统登陆 ① PC 端登陆:网址:http://xt.zeiot.top/ 账号:zeiottest 密码:888本系统采用B/S 架构,PC 端用户只需打开浏览器通过IP 地址进入管理系统,凭管理员分配的用户名密码进行登陆管理。
(登陆界面可定制企业logo 及信息)如下图:②手机端登陆:用户可在任何有本地局域网信号的地方,通过IOS或Android版本APP登陆系统,登陆账号与PC端账号相同。
IOS 版本APP请在Apple Store搜索“易云系统”进行下载,安卓版本请在“易云物联网系统”公众号或PC端系统中扫描二维码进行下载。
5.2数据监控能够便捷监控实时数据,并且可通过采集参数的变化自动启停其他设备,各项数据可用数值、图片、文字分别展示,并通过短信等功能向用户发送报警信息。
热电厂热控系统集中监控方案集中供热是国家大力推广的节能和环保措施,换热站是连接供热站和用户极为重要的环节,其工作的安全性、可靠性直接影响锅炉的安全性和供热质量。
目前换热站大都采用人工监控,一方面浪费人力,并且由于企业管理上的漏洞,会滋生腐败现象,给企业带来巨大损失;另一方面在出现事故隐患时操作人员难以发现,易造成设备事故。
同时,各换热站都独立运行,难以达到供热系统最佳状态,易造成热力失衡,影响供热效果而造成能源的极大浪费。
特别是集中供热的管线,线路覆盖地域范围大,动态生产数据实时性要求高,并且由于换热站处于城市中心,难以架设电缆,要做到实时连续监测管线、线路的中间站及用户端点各项数据,提高中央调度室的监控能力,靠过去传统的办法是难以满足要求的。
当今已进入信息化时代,计算机技术、自动控制技术、无线通信技术已经走向成熟和稳定,与此相结合的无线以太网技术已经越来越多地在各行各业中得到应用。
针对国内热电厂或换热站对设备监控的现状,我公司开发出以美国SIXNET公司远程I/O及控制器作为数据处理及信号采集,以无线以太网(长距离)为主,附以RS485(短距离)为通讯方式的整体解决热监控方案。
SIXNET公司提供的以太网通讯为基础的控制系统对集中供热系统中的换热站进行自动监控,以及对整个供热系统进行自动监控是非常理想的系统。
SIXNET控制系统可以采取无线,也可以采取有线,还可以采取无线和有线的结合,灵活、方便,有很高的价格性能比。
具体方案见图例。
Sixnet 公司简介美国SIXNET公司成立于1975年。
28年来SIXNET公司一直致力于先进的数据采集和工业控制技术的提高和发展,并为其做出了重要的技术贡献。
SIXNET公司是世界上最早的工业以太网和RTU产品的制造厂商之一,经过多年的实践经验已形成了技术先进、成熟、可靠的系列产品。
其最新的基于LINUX内核的嵌入式解决方案为系统集成商和OEM客户提供开放的应用软件开发平台,极大地降低了客户的开发成本。
集中供热远程监控系统方案背景集中供热作为城市化进程中不可避免的重要组成部分,已经成为了城市住宅、商业和工业建筑中广泛使用的供暖方式。
然而,由于供热管线多、分布广,网络覆盖面广,供热监控面临的困难和挑战也愈加明显。
针对这一问题,集中供热远程监控系统应运而生。
什么是集中供热远程监控系统集中供热远程监控系统是指基于传感器、数据采集、云计算等技术,对供热管道、设备等进行远程监测的一套智能化管理系统。
该系统通过远程监控、数据分析和管理决策等方式,增强对供热管线的监控、管理和预警能力,从而提高供热的安全性和供热服务的质量。
优点•提高了供热管线的安全性和可靠性。
通过实时监控和预测,在管道漏水、物质泄漏、设备故障等异常情况下及时发现和解决,减少了安全隐患,提高了运行的可靠性。
•降低了运营成本。
该系统可以实现对供热设备能源的精细化管理和控制,提高了供热系统设计和调整的效率。
另外,通过数据分析和运营管理等方式,提高了供热运营效率,节约了成本。
•提升了服务质量。
监控系统通过提供实时监测、故障预警等服务,提高了对客户服务的响应速度和质量。
同时,系统可以记录每个客户的服务历史,为后续服务提供参考。
系统构成集中供热远程监控系统由传感器、数据采集器、云计算平台、数据库、前端展示等组成。
•传感器:负责采集供热管道、设备等的运行数据。
•数据采集器:接收传感器采集到的数据,并将其上传到云计算平台。
•云计算平台:负责存储、分析和处理采集的数据。
•数据库:存储系统的数据和配置信息。
•前端展示:提供对系统数据的可视化展示和管理。
系统构成图系统构成图系统方案我们的系统方案采用了传感器、数据采集器、云计算平台、数据库和前端展示等已有的技术,需要设计和开发的主要是云计算平台的数据分析和处理能力、前端展示的用户界面和用户体验等。
具体方案如下:1. 传感器和数据采集器的选择传感器和数据采集器是系统核心组成部分,需要选择稳定的、通用的硬件设备。
一般来说,我们可以选择市场上已有的传感器和数据采集器,以保证其系统兼容性和可靠性。
大兴热网监控系统技术方案(博达)清晨的阳光透过窗帘的缝隙,洒在键盘上,指尖跳跃间,记忆如潮水般涌现。
十年的方案写作经验,让我对每一个字、每一个标点都充满了敬畏。
就让我用这种方式,为你呈现一份大兴热网监控系统技术方案。
一、项目背景大兴区作为我国北方的一个重要城市,冬季供暖问题一直是市民关注的焦点。
为了提高供暖效率,降低能耗,减少污染,政府决定对现有的热网系统进行升级改造。
博达公司凭借多年的行业经验和先进的技术,成功中标,负责大兴热网监控系统的设计与实施。
二、系统架构1.感知层感知层是系统的基石,主要包括各类传感器、执行器、数据采集卡等设备。
这些设备负责实时监测热网系统的运行状态,包括温度、压力、流量等关键参数。
2.传输层传输层主要负责将感知层收集到的数据传输到数据处理层。
我们采用了有线和无线相结合的方式,确保数据的实时性和稳定性。
同时,对传输过程中的数据进行加密,确保信息安全。
3.数据处理层数据处理层是系统的核心,主要包括数据存储、数据分析、数据挖掘等功能。
通过对大量数据的分析,我们可以实时掌握热网系统的运行状况,为决策提供有力支持。
4.应用层三、关键技术1.传感器技术传感器是热网监控系统的基础,我们采用了高精度的温度传感器、压力传感器、流量传感器等,确保数据的准确性。
同时,传感器具备较强的抗干扰能力,适应各种恶劣环境。
2.数据传输技术数据传输是系统稳定运行的关键。
我们采用了有线和无线相结合的方式,确保数据的实时性和稳定性。
同时,对传输过程中的数据进行加密,确保信息安全。
3.数据处理技术数据处理层采用了先进的数据挖掘算法,对大量数据进行实时分析,为决策提供有力支持。
我们还引入了技术,通过不断学习,优化系统运行策略。
四、实施方案1.项目筹备项目筹备阶段,我们成立了项目组,明确了各成员的职责,并制定了详细的实施计划。
同时,与相关部门沟通,确保项目的顺利进行。
2.设备安装设备安装阶段,我们按照设计图纸,将传感器、执行器等设备安装在指定位置,并进行了调试。
冬季城市供热系统智能监测方案随着城市发展和人们生活水平的提高,城市供热系统在寒冷的冬季扮演着至关重要的角色。
然而,由于供热系统的复杂性以及人力资源的限制,监测和维护这些系统变得困难且耗时。
因此,智能监测方案的引入可以提高对城市供热系统的监测效率和准确性,提供更好的供热服务。
一、背景城市供热系统是大型的工程项目,主要通过管道将热源传递到不同的建筑物中。
这些热源可以是燃煤锅炉、天然气、地热能等。
然而,这些系统存在一些问题,比如管道泄漏、温度不均等,需要及时监测和处理。
传统的监测方法依赖于人工抄表和巡查,这种方法不仅费时费力,而且容易出现错误。
因此,引入智能监测方案成为城市供热系统发展的必然选择。
二、技术方案为了使城市供热系统的监测更加高效和准确,可以采用以下技术方案:1. 物联网技术:将传感器部署在供热系统的关键部位,实时收集温度、压力、流量等数据,并通过互联网将数据传输到监测中心。
这样一来,监测人员可以随时掌握系统的运行情况,及时发现问题并采取相应的措施。
2. 数据分析与预测:监测中心可以利用大数据分析和机器学习算法对采集到的数据进行处理,通过建立模型来预测供热系统的运行状态。
这种预测性维护可以帮助避免潜在的故障和提前处理问题,从而减少供热系统的停工时间和维修成本。
3. 远程控制与管理:智能监测方案还可以远程控制和管理供热系统。
监测中心可以通过远程控制平台调整供热系统的运行参数,提高系统的效率和稳定性。
三、应用场景智能监测方案可以广泛应用于城市供热系统中的各个环节,包括但不限于以下几个方面:1. 热源监测:通过部署传感器在燃烧设备上,实时监测燃料的燃烧情况和热能的产生情况,从而提高供热系统的供能效率。
2. 管道监测:通过在供热管道上布置压力、温度和流量传感器,实时监测管道的工作状态,及时发现泄漏和阻塞等问题,确保供热系统的运行畅通无阻。
3. 用户监测:通过用户侧的智能热量表和温度传感器,实时监测用户的热量消耗情况和室温变化,帮助用户了解和控制自己的能源消耗。
北京交通大学风机盘管无线联网温控器监控系统解决方案2018年10月16日星期二目录一、系统概况 (2)二、技术依据 (2)三、设计原则 (3)1、实用性和先进性 (3)2、标准化和结构化 (3)3、集成性和可扩展性 (4)4、安全性和可靠性 (4)5、高标准生产和施工 (4)6、综合节能管理的合理性 (4)7、完善的售后服务体系 (5)四、网络架构 (5)五、功能要求 (6)1、远程监控与就地控制 (6)2、数据显示与实时查询 (7)3、自动检查与故障报警 (7)4、保密功能与数据安全 (7)5、综合统计与复合查询 (7)6、网络功能和数据接口 (7)7、按键锁定与集中监控 (7)8、走势曲线与现场仿真 (7)9、状态优化与节能运行 (8)六、设备清单 (8)七、产品技术要求 (9)1、监控计算机 (9)2、激光打印机 (9)3、系统管理软件 (9)4、数据采集器 (10)5、网络型温控器 (10)6、电动二通阀 (12)八、节能要求 (12)1、节约能耗费用 (13)2、节约运营成本 (13)3、减少重复投资 (13)九、施工要求 (13)1、数据采集箱安装要求 (14)2、网络无线温控器安装要求 (14)3、电动二通阀安装要求 (15)十、技术支持与售后服务 (16)1、技术支持 (16)2、技术培训 (16)3、售后服务 (17)一、系统概况本项目位于北京交通大学校内,项目名称为####项目无线风机盘管监控系统。
地下建筑##层,地上建筑####层,中央控制室位于建筑####层。
空调末端风机盘管数量为600台(最终以现场实际数量为准)。
为本项目设计的技术方案需要完成对风机盘管的无线联网监控,从而提升建筑的智能化水平和节能效果。
二、技术依据《智能建筑设计标准》(GB/T 50314-2006)《公共建筑节能设计标准》(GB_50189-2005)《绿色建筑评价标准》(GB-T50378-2014)《民用建筑电气设计规范》(JGJ16-2008)《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)《分散型控制系统工程设计规定》 (HG/T20573-1995)《自动化仪表安装工程质量检验标准》 (GBJ132-90)《采暖、通风与空气调节设计规范》(GB50019-2003)《计算机场地通用规范》(GBT2887-2011)《工业控制用软件评定准则》(GB/T13423-1992)《信息技术互连国际标准》(ISO/IEC11801-95)《综合布线系统工程验收规范》(GB 50312-2007 )《智能建筑弱电工程设计施工图集》(GJBT-471)三、设计原则本工程应本着“设备先进、技术完备、功能齐全、配置合理、节约成本、提高效益”的原则设计方案和配置设备。
平安城市监控系统方案设计说明书---------机篇设计单位:深圳市云驰数字技术一、系统构造1.1系统构造组成城市监控系统构造组成可分为前端设备、线路、通信设施、后端设备、效劳器等组成。
前端设备又由前端数据采集设备、数据压缩设备、中继传输设备等组成。
其中前端数据采集设备一般为球机、云台、一般摄像机、枪机、探头等设备组成,而数据压缩设备一般由机、数字硬盘录像机、PC 式嵌入式硬盘录像机等设备组成,中继传输设备包括路由器、交换机等等网络传输设备。
由综合设备合理搭建的城市监控系统构造图描述如下:图 1 监控系统网络拓扑图由机群组组成的前端设备,能够充分满足现代网络的要求,由于网络的进展越来越健全,网络音视频传输较传统的本地存储的设备更具备众多优势。
由上图可以看出,整个监控系统分为数据采集层、数据交换处理层、数据应用层等三个层次,每个层次独立完成相应的功能。
每个层次技术上完全独立,并具相互关联,完成由下至上的数据效劳,可以简洁的理解为下一层次为上一层次供给数据效劳,上一层次掌握或者受控于下一层次。
本系统可以承受分布式治理〔依据不同的片区,设立分控中心〕,也可以承受集中治理〔只建立一个中心〕,由于承受模块化设计,不管是哪一种方式,治理和操作都是一样,没有本质的区分,唯一的区分是:前者把设备分区域摆放,可以充分利用网络资源;后者对监控中心的网络资源要求较高。
1.1.1数据采集层数据采集层是收集现场数据的唯一设备组,其核心设备是机〔Network Ip Camera 本文以后简称 IpCam〕。
主要负责现场音视频数据的采集,并可以通过输出开关信号,对现场外围设备进展掌握,到达收集现场数据并实时解决危情的目的。
从以下图中可以看出数据采集层的主要功能:图2 数据采集层从上图中可以看出 Ipcam 的主要功能:①现场的视频、音频〔拾音器、麦克风〕进展高质量音视频压缩;②采集报警〔报警传感器〕等模拟或开关量信号进展采集处理;③依据国际标准将上述信号转化为数字信号并进展数字化压缩、传输;④如发生报警,依据用户的设置将必要的掌握信号输出掌握灯光、警号等设备;⑤如用户需要,供给高清楚现场抓怕功能;显示效劳器 显示效劳器 显示效劳器 显示效劳器 显示效劳器报警效劳器1000M 局域网⑥假设需要,可以和监控中心或者其它远程现场进展语音对讲。
城市热换站监测系统方案
一、系统概述
城市热换站监测系统是通过对供热系统的温度、压力、流量、开关量等进行测量、控制及远传,实现对供热过程有效的遥测、遥调和遥控。
城市热换站监测系统是区域供热系统中的重要组成部分,它将实时、全面了解供热系统的运行工况,监视不利工况点的压差,保证区域供热系统安全合理地运行,并可根据运行数据进行供热规划和科学调配,为热力部门提供准确、有效的重要数据。
二、系统简介和工作流程
集中供热系统包括热源、热网、热用户三个部分。
热源产生的蒸汽或热水,通过管网向全市或部分地区的用户供应生产和生活用热;热换站是集中供热网络与热用户的接口,是热源与热用户之间的“热交换站”,换热站能否高效运行对改善整个热网的热力不足、提高供热品质起着重要作用。
热换站系统工作原理示意图
换热站热力系统由一次网供回水系统、二次网供回水系统、补水系统、热计量系统组成,各部分之间相互关联相互作用。
热源经过一次网供水管路进入热交换器,经过充分的热交换后,再由一次网回水管路流回热源。
而二次网中的水在热交换器中充分受热后经二次网供水管路进入热用户,用户取得热量后,二次网循环泵将水通过二次网回水管路再进入热交换器,如此循环供热给用户。
三、系统拓扑图
系统由现场感知层、数据处理层、网络传输层、系统应用层构成,其中现场感知层:包含现场设备:温度变送器、压力变送器、流量计、水泵/阀门控制柜等二次仪表;数据处理层:换热站监控终端;网络传输层:GPRS、INTERNET公网;系统应用层:监控中心:服务器、值班员计算机、管理计算机,手机移动端。
四、换热站监控终端
➢功能特点
换热站监控终端集数据采集、本地控制、7英寸电阻触控屏显示和远程通讯等功能于一体,采用模块化设计,通讯方式多样,监控方式灵活(可以PC端、移动端监控),接口丰
富(含4路DI、4路DO、4路AO、8路AI),通过网页实现灵活配置,可以接入多种传感器、标准变送器、仪表及控制仪器。
其主要功能特点见下图。
➢一次网监测
一次网监测由Saturn500热换站监测终端负责一次回路数据的采集与执行,并由Saturn500热换站监测终端负责上、下通讯,通过RJ45端口或3G与换热站监控中心、公司调度中心进行通讯;其功能框图见下图所示。
➢二次网监测
二次网监测主要由Saturn500热换站监测终端负责循环泵、补水泵、二次回路数据的采集与执行,并由Saturn500热换站监测终端负责上、下通讯。
通过RJ45端口或3G与换热站监控中心、公司调度中心进行通讯;其功能框图见下图所示。
➢深井泵监测
深井泵监测主要由Saturn500热换站监测终端负责2台深井泵的数据采集和控制,可以由补水箱液位参与构成闭环控制,并由Saturn500热换站监测终端负责上、下通讯。
通过RJ45端口或3G与换热站监控中心、公司调度中心进行通讯;其功能框图见下图所示。
五、监控平台
➢PC端监控平台
利用大数据平台的优势,可以为用户提供便捷的服务,可进行实时数据、告警数据的上报,历史查询与导出,趋势曲线分析、可视化界面监控显示、权限管理设置等,可根据不同客户的不同需求设计组合成个性化的监控与管理系统平台。
➢移动端监控平台
手机移动端可方便地进行实时数据、历史数据、告警数据的查询、趋势曲线的分析,让您随时随地第一时间掌握现场动态。
六、现场应用
七、服务
我司拥有标准的技术体系,强大的技术支持,完整产业链,可为客户提供从底层到云端的整个系统配套以及定制化的功能需求服务。
