【小初高学习】辽宁省2016中考物理 微专题七 动态电路

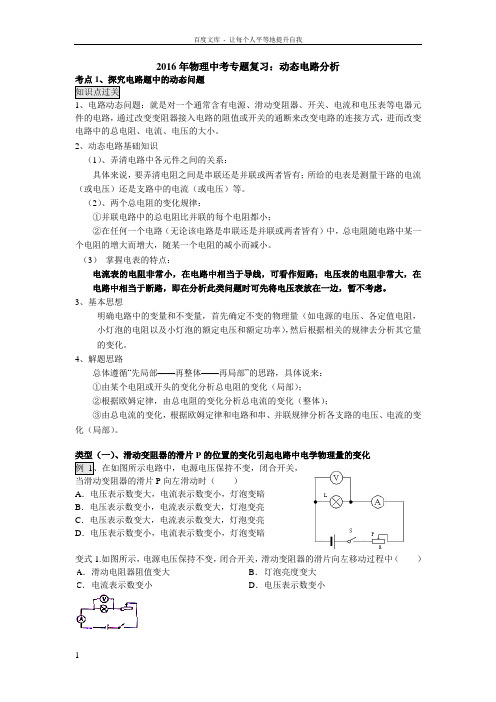

2016年物理中考专题复习：动态电路分析考点1、探究电路题中的动态问题知识点过关1、电路动态问题：就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

2、动态电路基础知识（1）、弄清电路中各元件之间的关系：具体来说，要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。

（2）、两个总电阻的变化规律：①并联电路中的总电阻比并联的每个电阻都小；②在任何一个电路（无论该电路是串联还是并联或两者皆有）中，总电阻随电路中某一个电阻的增大而增大，随某一个电阻的减小而减小。

（3）掌握电表的特点：电流表的电阻非常小，在电路中相当于导线，可看作短路；电压表的电阻非常大，在电路中相当于断路，即在分析此类问题时可先将电压表放在一边，暂不考虑。

3、基本思想明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压和额定功率），然后根据相关的规律去分析其它量的变化。

4、解题思路总体遵循“先局部——再整体——再局部”的思路，具体说来：①由某个电阻或开头的变化分析总电阻的变化（局部）；②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。

类型（一）、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化例1、在如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时（）A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变大，电流表示数变大，灯泡变亮D．电压表示数变小，电流表示数变小，灯泡变暗A．滑动电阻器阻值变大B．灯泡亮度变大C．电流表示数变小D．电压表示数变小变式2.如图所示电路，电源电压保持不变，当滑动变阻器的滑片向右滑动时，下列说法中正确的是（）A．电压表电流表示数都变大B．电压表电流表示数都变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小例2如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表示数变大、电压表的示数不变D．电流表示数变小、电压表的示数不变变式3.如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动的过程中，下列说法正确的是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表和电流表示数的比值变大D．电压表和电流表示数的比值变小巩固与提高（提示：画出电流从“+”到“-”的直线电路）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大如图所示电路中，电源电压保持不变．闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A．电压表V的示数不变，电流表A2的示数变大B．电压表V的示数变大，A2的示数变小C．电压表V的示数与电流表A1的示数的比值变小D．电压表V的示数与电流表A2的示数的比值变大类型（二）、开关的断开或闭合引起电路中电学物理量的变化例1、在如图所示的电路中，将开关S闭合，则电流表的示数将______，电压表的示数将均填“变大”、“变小”或“不变”)。

中考物理中的动态电路问题，是考察学生电路知识理解和应用能力的重点内容之一。

这类问题要求学生对电路的基本元件、电压和电流的测量有一定的了解，并且能够理解电路中各个元件之间的关系。

在解决动态电路问题时，首先要明确电路中的元件和它们的作用。

例如，电源、电阻、开关和电流表等。

然后，需要分析电路的连接方式，是串联还是并联。

因为这两种连接方式会影响电流和电压的分布。

接下来，当电路中的某个元件发生变化时，如开关的闭合或断开，或者电阻的改变，电路的电流和电压也会随之变化。

这时，学生需要运用所学的知识，如欧姆定律等，来预测这些变化。

预测变化的过程需要对电路的原理有深入的理解。

例如，当开关断开或闭合时，电流表和电压表的读数会如何变化。

如果是电阻的变化，电流和电压又会如何响应。

这些都需要通过理论计算和实际应用来掌握。

对于更复杂的情况，如多个电阻的变化、电容器的引入等，学生需要具备更强的逻辑推理能力。

这时，可以使用一些数学工具，如解析式或图表，来帮助分析。

总的来说，解决动态电路问题需要学生对电路知识有深入的理解，并且能够灵活应用。

这不仅是对学生理论知识的检验，也是对其解决问题能力的挑战。

在中考中，这类问题能有效地考察学生的综合素质和应用能力。

动态电路分析动态电路是指电压或者电流或者电阻发生变化的电路，因为电路中各用电器之间是相互联系的，其中一个用电器的变化，必定引起其他用电器的变化。

用电器之间的联系可以用串并联规律来描述，电流、电压、电阻之间的联系可以用欧姆定律来描述，解决的方法简单归纳为：电阻大、电压高（并联除外）。

1．如图所示，S 闭合后，灯E 发光，当滑动变阻器的滑片P 向b 端滑动时,灯E 的亮度和电流表的示数变化是 ( )A ．灯E 变亮,电流表示数变大B ．灯E 变暗,电流表示数变小C ．灯E 变亮,电流表示数变小D ．灯E 变暗,电流表示数不变2．如图所示，开关闭合后，当滑动变阻器滑片P 向右滑动过程中 ( )A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变大D ．电流表示数变大，电压表示数变小3．为了了解温度的变化情况，小王同学设计了图所示的电路。

图中电源电压保持不变，R 是定值电阻，Rt 是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往Rt 上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是 ( )A ．A 表和V 表示数均变小B ．A 表示数变大，V 表示数变小C ．A 表示数变小，V 表示数变大D ．A 表和V 表示数均变大4．如图所示，电源电压不变，闭合开关S 后，滑动变阻器滑片自a 向b 移动的过程中 ( )A ．电压表V 1示数变大，V 2示数变大，电流表A 的示数变大B ．电压表V 1示数不变，V 2示数变大，电流表A 的示数变小C ．电压表V 1示数不变，V 2示数变小，电流表A 的示数变大D ．电压表V 1示数变小，V 2示数变大，电流表A 的示数变小5．如图，电源电压和电灯L 的电阻均保持不变．当开关S 闭合后，在变阻器的滑片P 从中点向下滑动的过程中，下列说法正确的是 ( )A ．电压表的示数变大B ．电灯L的亮度变暗C ．电流表A 1的示数不变D ．电流表A 2的示数变小6．如图所示电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电表的示数变化情况是 ( )A ．电流表示数增大，电压表示数增大B ．电流表示数减小，电压表示数增大C ．电流表示数不变，电压表示数不变D ．电流表示数减小，电压表示数不变 7．如图所示的电路，电源电压保持不变。

微专题七动态电路电路中开关的断开与闭合，滑动变阻器滑片的移动，半导体材料受温度、压力、光照、气体浓度、磁场等阻碍，会引发电路电阻转变，从而引发电路中的电流、电阻两头电压和电路消耗电功率的转变，这种电路被称作动态电路。

中考对动态电路的考查有以下两个方面：①分析动态电路中电表示数的转变；②进行定量计算。

解答动态电路问题，第一明确电流发生转变的缘故，第二明确电路的性质(电路是串联仍是并联，电表测量的是哪些物理量)，最后明确电路中的转变量和不变量，依照欧姆定律及电路中电流、电压、电阻关系，判定电表示数转变。

类型一开关动作型动态电路1．(2016·金华)如图所示是研究并联电路电流特点的实物图，电源电压维持不变，先同时闭合开关S和S1，两灯均发光，观看并记录电流表示数后，断开开关S1，现在（D）A．甲表示数不变，乙表示数变大 B．甲表示数变小，乙表示数变大C．甲表示数变大，乙表示数不变 D．甲表示数变小，乙表示数不变第1题图第2题图2．(2016·徐州)如图所示电路中，电源电压维持不变，先闭合开关S1，观看电流表、电压表的示数；再闭合开关S2、S3，电表示数的转变情形正确的是（A）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大类型二变阻器动作型动态电路3．(2016·雅安)如图所示的电路中，电源电压6 V维持不变，定值电阻R1阻值为5 Ω，滑动变阻器R2的最大阻值为20 Ω，当开关S闭合，滑片P由b端向a端移动的进程中，以下说法正确的是（B）A ．电压表的示数减小，电流表的示数减小B ．电压表示数与电流表的示数之比不变C ．当滑片移到中点时，电压表示数为1 VD ．当滑片移到a 端时，电流表示数为 A4．(2016·咸宁)在如图所示的电路中，电源电压维持不变，闭合开关S 后，将滑动变阻器滑片P 向左移动时，以下说法正确的是（ C ）A ．两电流表示数的差值变小B ．电压表V 示数与电流表A 1示数的比值不变C ．电压表V 示数与电流表A 2示数的比值不变D ．电压表V 示数与电流表A 2示数的乘积变大5．如图所示的电路中，电源电压恒定，闭合开关S 后，滑动变阻器的滑片P 向左移动的进程中，下列说法正确的是（ D ）A ．电流表A 2示数变小，电压表V 示数变大B ．电流表A 1示数变大，电压表V 示数变小C ．电压表V 示数与电流表A 1示数的比值变大D ．电压表V 示数与电流表A 2示数的比值变小6．(2015·攀枝花)小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中，如图所示。

大”“变小”或“不变”)
8．(20xx，酒泉模拟)我国法律规定，驾驶员醉驾要负刑事责
任．为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员
进行检测．小林设计了一种酒精测试仪的电路，如图所示．图中R为
定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大．电源两端的电压不变，
闭合开关S，当气敏元件Q所测酒精气体的浓度增大时，则下列判断中正确的是( C )
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
9．(20xx，泸州)如图甲所示的电路中，电源电压为12 V，R2为100 Ω的定值电阻，压敏电阻R1的阻值随压力变化的图象如图乙所示．开关S闭合后，解答下列问题：
(1)当压敏电阻R1受到的压力F从0逐渐增大到4 N时，请分析
并判断电流表示数的变化．
(2)当电流表示数为0.32 A时，压敏电阻R1受到的压力是多大？。

微专题七动态电路分析电路中开关的断开与闭合，滑动变阻器滑片的移动，半导体材料受温度、压力、光照、气体浓度、磁场等影响，会引起电路电阻变化。

从而引起电路中的电流、电阻两端电压和电路消耗电功率的变化。

这类电路被称作动态电路。

解答动态电路问题，首先明确电流发生变化的原因，其次明确电路的性质(电路是串联还是并联，电表测量的是哪些物理量)，最后明确电路中的变化量和不变量，根据欧姆定律及电路中电流、电压、电阻关系，判断电表示数变化。

类型1滑动变阻器类1．(2019郴州)如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是(B)A．电流表变小，变小，电压表V不变B．电流表变小，不变，电压表V不变C．电流表变小，变小，电压表V变大D．电流表不变，A2变大，电压表变小,第1题图),第2题图)2．(2019扬州)如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器的滑片，下列说法正确的是(B)A．滑片向左滑动，电流表示数增大，电压表示数减小B．滑片向左滑动，电流表、电压表示数都增大C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数减小，电压表示数增大3．(2019枣庄)如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是(D)A．电压表的示数变大B．电流表的示数变小C．电压表的示数与电流表的示数乘积变大D．电压表的示数与电流表的示数比值变大,第3题图),第4题图) 4．(2019潍坊)(多选)如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是(AC)A．电流表的示数变大B．电压表的示数变大C．电路中消耗的总功率变大D．电压表与电流表示数的比值变小5．(2019齐齐哈尔)如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表的示数变小，电压表与电流表示数的比值变大。

微专题七动态电路【专题概述】分析辽宁近4年的中考真题可知，动态电路类型题主要分为：1．开关动作型动态电路：开关闭合、断开引起的电路变化；2．变阻器动作型动态电路：滑动变阻器滑片移动引起的电路变化；3．敏感电阻器件受温度、压力、光照、气体、湿度、磁场等因素的影响，其电阻会发生变化，若把它接入电路中会引起电路中电表示数的变化。

【方法指导】要分清每种变化时电路的连接情况，画出每种情况的电路图，明确各表(电流表、电压表)所在的位置，所测哪部分物理量，然后根据欧姆定律及串、并联电路的特点进行解答。

【分类训练】类型一开关动作型动态电路1．(2015，潍坊)(多选)如图所示，是一个能吹冷风、温风、热风的电吹风的简化电路。

其中M是电动机，通电后能吹风，R1、R2是阻值相等的发热电阻丝，通电后能发热。

电吹风接通电源且开关S闭合后(BC)A．若闭合S1、S2，则吹出的是冷风B．若闭合S1、S2，则吹出的是热风C．若闭合S1或S2，则吹出的是温风D．若断开S1、S2，则吹出的是温风(第1题图)(第2题图)2．(2015，泰安)如图是玩具汽车的电路图，以下有关说法中正确的是(D)A．开关S2控制整个电路B．电动机与灯泡是串联的C．电动机与灯泡工作时两端的电压不相等D．电动机与灯泡是并联的3．(2015，日照)如图所示，电源电压不变，开关S1处于闭合状态，当开关S2闭合时，电流表和电压表的示数变化情况都正确的是(C)A．电流表A2示数变大，电压表示数变大B．两电流表示数都变大，电压表示数不变C．电压表示数变大，电流表A2示数变为零D．电压表示数变小，电流表A1示数变大类型二变阻器动作型动态电路4．(2015，福州)如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时(C) A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变大，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变(第4题图)(第5题图)5．(2015，盘锦)如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻。
