中考物理压轴题专题复习——电路类问题含答案

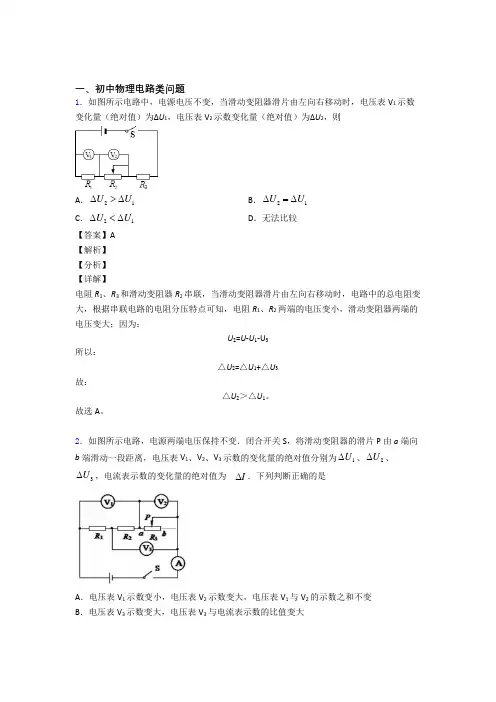

一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较【答案】A【解析】【分析】【详解】 电阻R 1、R 3和滑动变阻器R 2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R 1、R 2两端的电压变小，滑动变阻器两端的电压变大；因为：U 2=U -U 1-U 3所以：△U 2=△U 1+△U 3故：△U 2＞△U 1。

故选A 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】 A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示的电路中，闭合开关时，下列说法正确的是（ ）A．两个灯泡串联B．开关只能控制灯L1C．电流表测的是灯泡L1的电流D．电流方向从电流表到开关【答案】C【解析】【分析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。

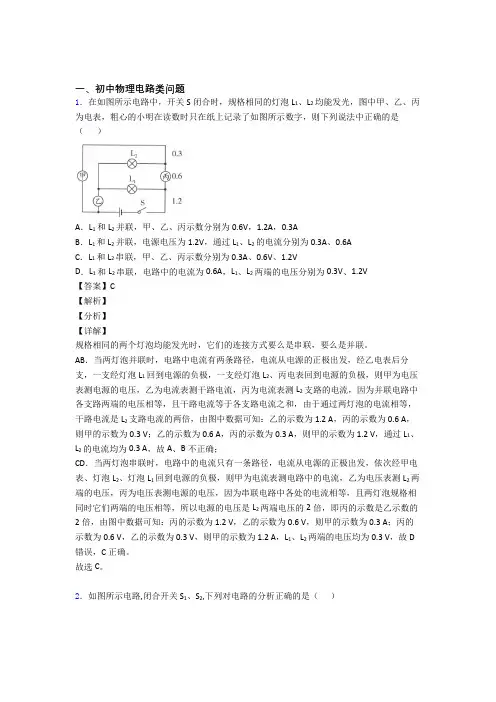

一、初中物理电路类问题1．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3AB．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6AC．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VD．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V【答案】C【解析】【分析】【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。

AB．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，通过L1、L2的电流均为0.3 A，故A、B不正确；CD．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L1、L2两端的电压均为0.3 V，故D 错误，C正确。

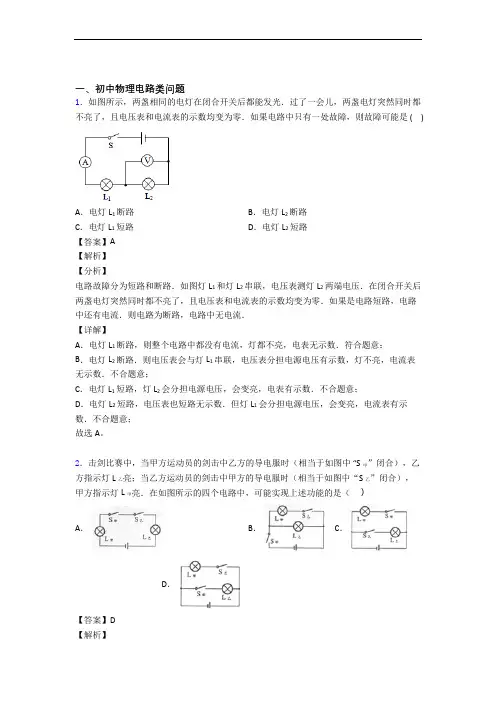

一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。

2．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．3．受新型冠状病毒的影响，一“罩”难求。

一般医用口罩至少要有三层，外层需要阻挡外界空气中的灰层、细菌、唾沫等飞溅物，中间层经过静电处理，可以阻挡细菌等微小颗粒（潮湿环境中会失去静电），内层要吸收佩戴者呼出的水汽、飞沫等。

某口罩的构造如图所示。

下列说法正确的是（）A．口罩潮湿后防护能力降低B．佩戴口罩时应该使白色吸水无纺布朝外C．口罩的中间层静电熔喷布能吸引小磁针D．佩戴口罩后内层潮湿是呼出的水蒸气升华形成【答案】A【解析】【分析】【详解】A．潮湿环境中会失去静电，口罩潮湿后，会失去静电，中间层不可以阻挡细菌等微小颗粒, 口罩防护能力降低，A正确；B．由题意可知，内层要吸收佩戴者呼出的水汽、飞沫等，那么白色吸水无纺布应该是内层，有吸水能力，佩戴口罩时应该使白色吸水无纺布朝内，B错误；C．带电体能吸引轻小物体，所以中间层静电熔喷布能吸引细菌等微小颗粒，但它不是磁体，不能吸引小磁针，C错误；D．佩戴口罩后内层潮湿是呼出的水蒸气液化形成的，D错误。

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S 1，闭合S 1，电动机正常作，其内部还有个防倾倒开关S 2，S 2处于常闭状态，当落地扇倾斜时S 2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A ．B ．C ．D ．【答案】C 【解析】 【详解】ABCD ．由题意可以得出，当开关S 1和S 2同时闭合时，电动机工作，当开关S 2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD 选项不符合题意，C 选项符合题意。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。

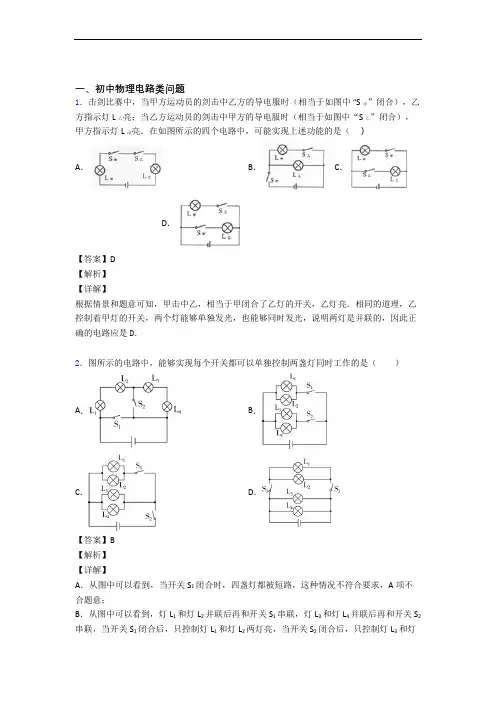

一、初中物理电路类问题1．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．2．图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（）A．B．C．D．【答案】B【解析】【详解】A．从图中可以看到，当开关S1闭合时，四盏灯都被短路，这种情况不符合要求，A项不合题意；B．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，灯L3和灯L4并联后再和开关S2串联，当开关S1闭合后，只控制灯L1和灯L2两灯亮，当开关S2闭合后，只控制灯L3和灯L4两灯亮，这种情况符合要求，选项B符合题意；C．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，但开关S2接在干路中，当开关S2断开时，四盏灯都不能亮，这不是每个开关都可以单独控制两盏灯同时工作，C项不合题意；D．从图中可以看到，当开关S1闭合，开关S2断开时，灯L3和灯L4能亮，灯L1和灯L2不能亮，当开关S1断开，开关S2断开时，灯L3和灯L4还能亮，灯L1和灯L2还是不能亮，不能实现每个开关都可以单独控制两盏灯同时工作，D项不合题意。

3．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．4．如图所示，闭合开关，两只灯泡甲和乙能发光，则关于1、2、3三个学生实验电表（电流表或电压表），下列说法正确的是（）A．1、2、3都是电流表B．1、2、3都是电压表C．1、2一定是同类型的表D．1和3一定是同类型的表【答案】D【解析】【详解】第一种情况：如果把2去掉，这样我们就能看出电路中有两条支路：L乙与 1串联在一条支路中，所以1就是电流表；L甲与3串联在一条支路中，所以3是电流表；2与两个灯泡并联，是电压表。

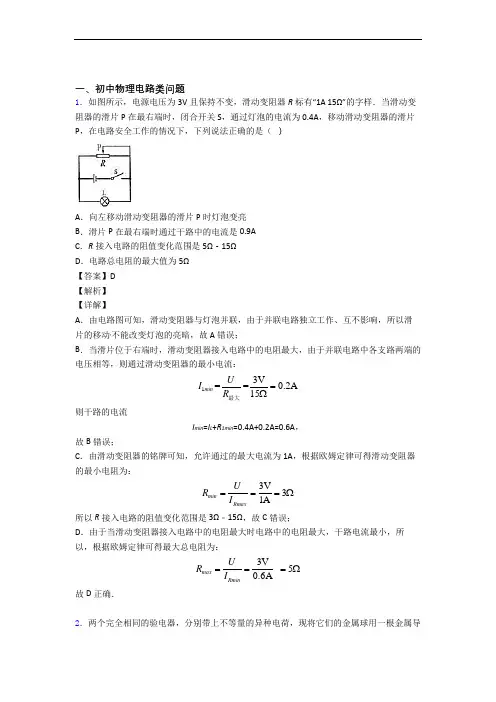

一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根金属导体接通后分开，则两验电器金属箔（ ） A ．张角一定都减小，且带上等量的异种电荷 B ．张角一定都增大，且带上等量的异种电荷 C ．张角一定是有一个增大，且带上等量的同种电荷 D ．张角一定是有一个减小，且带上等量的同种电荷 【答案】D 【解析】 【详解】由于两个验电器带的是不同的电荷，所以在用金属导体接触时会发生中和现象，少的那种电荷会被多的电荷中和掉，然后剩余的电荷被两个验电器平分，所以最后两个验电器会带上等量的同种电荷；由于发生了中和现象，少的电荷会被中和掉，而多的电荷由于中和现象也会减少，所以原来带电荷多的验电器的夹角一定会减小；故D 项符合题意、ABC 项不符合题意；3．如图所示的电路较为复杂,但采用合理的估算，就可以算出电流表A 与毫安表mA 的示数分别为( ).A ．0.13 A ．30 mAB ．0.11 A, 10 mAC ．0.33 A,30 mAD ．0.31 A, 10 mA 【答案】A 【解析】 【详解】通过电路图分析可知，1Ω和2个1000Ω的是并联的，所以可以忽略通过2个1000Ω的电流，这样电路就简化成300Ω和1Ω、1000Ω的并联，这样mA 表测得是1Ω和1000Ω串联电路的电流，在计算电流时，可以近似认为：30V 30mA 1000ΩU I R ===通过300Ω的电流：30V 0.1A 300ΩI R U '===' 所以电流表A 的读数是：0.1A0.03A0.13A+=故A项符合题意；BCD项不符合题意；4．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；C D．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．5．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是A．B．C．D．【答案】A【解析】A 两个钥匙是串联的，只要都闭合时，电路才接通，只闭合一个是断路．符合题意B 开关是并联的，只要闭合一个开关，电路就接通，电动机就工作了，不符合要求C 只闭合钥匙1的开关，电路就接通了，两开光都闭合了，就短路了，不符合要求D 只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路了，不符合要求6．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

一、初中物理电路类问题1．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

故选D 。

2．如图所示，开关S 闭合时通过L 1、L 2和L 3的电流分别是0.4A 、0.2A 和0.8A ，则电流表A 2、A 3和A 4的示数分别为（ ）A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A【答案】A【解析】【详解】可以将电路图简化，简化电路如下图：由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：A1中电流为干流电流，电流为：I1=0.4+0.2+0.8=1.4A；A2中电流为L2、L3中电流之和，电流为：I2=0.2+0.8=1A；A3测L1电流，电流为：I3=0.4A；A4测L1、L2电流，电流为：I4=0.4A+0.2A=0.6A。

一、初中物理电路类问题1．图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（）A．B．C．D．【答案】B【解析】【详解】A．从图中可以看到，当开关S1闭合时，四盏灯都被短路，这种情况不符合要求，A项不合题意；B．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，灯L3和灯L4并联后再和开关S2串联，当开关S1闭合后，只控制灯L1和灯L2两灯亮，当开关S2闭合后，只控制灯L3和灯L4两灯亮，这种情况符合要求，选项B符合题意；C．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，但开关S2接在干路中，当开关S2断开时，四盏灯都不能亮，这不是每个开关都可以单独控制两盏灯同时工作，C项不合题意；D．从图中可以看到，当开关S1闭合，开关S2断开时，灯L3和灯L4能亮，灯L1和灯L2不能亮，当开关S1断开，开关S2断开时，灯L3和灯L4还能亮，灯L1和灯L2还是不能亮，不能实现每个开关都可以单独控制两盏灯同时工作，D项不合题意。

2．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】 【分析】 【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D 正确．3．下列有关说法正确的是（ ） A ．电路两端有电压，电路中一定有电流 B ．影响电阻大小的因素是材料和长度 C ．电动机工作时产热的多少可用Q=UIt 计算 D ．电功率是表示电流做功快慢的物理量 【答案】D 【解析】 【分析】电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2Q I Rt =．电功率的物理意义是表示电流做功快慢的物理量．【详解】A 、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A 错误；B 、导体的电阻与导体的材料、长度、横截面积有关．故B 错误；C 、电动机不属于纯电阻电路，故产热多少只能用2Q I Rt =计算．故C 错误；D 、电功率是表示电流做功快慢的物理量；故D 正确； 故选D ． 【点睛】此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．4．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表1A 和2A 指针偏转分别如图乙、丙所示，通过灯泡1L 和2L 的电流分别为A ．2.1A 0.24AB ．1.2A 2.1AC ．0.78A 0.42AD ．0.9A 2.1A【答案】C 【解析】 【分析】 【详解】如图甲，A 1和A 2并联，A 1测量L 2的电流I 2，A 2位于干路，测量干路电流I ，根据干路电流等于和支路电流之和，所以2I I >，根据图乙和丙，可知，A 1使用小量程，读数为20.42A I =，A 2使用大量程，读数为 1.2A I =．因为干路电流等于和支路电流之和，所以通过L 1的电流为：12 1.2A 0.42A=0.78A I I I =-=-．故选C ．5．用滑动变阻器改变电路中小灯泡的亮度。

一、初中物理电路类问题1．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。

图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。

故选B。

2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。

闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）A．可能灯短路B．一定灯断路C．电阻R断路D．以上情况都有可能【答案】C【解析】【详解】假设灯短路，那么灯会不亮，电压表测的是电阻R两端的电压，此时大小等于电源电压大小，电压表的示数变大，根据欧姆定律UIR可知，流过电阻R的电流变大，即电流表的示数变大，两表的示数都变大，这与题意不符合，所以不可能灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表的示数都变小，这与题意不符合，所以不可能灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测的是电源电压，电压示数变大，这与题意相符合；故选C。

2．几位同学学习了欧姆定律后，根据I=UR，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．3．如实物图所示，以下判断正确的是( )A．灯L1与灯L2并联，电压表测灯L1两端的电压B．灯L1与灯L2并联，电压表测灯L2两端的电压C．灯L1与灯L2串联，电压表测灯L1两端的电压D．灯L1与灯L2串联，电压表测灯L2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L2、L1回负极,电压表并联在L1两端，则灯L1与灯L2串联，电压表与灯L1并联，所以电压表测灯L1两端的电压，故C正确，ABD错误．故选C.4．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．5．现有三个轻质小球，实验发现其中任意两个小球相互靠近（未接触）都相互吸引．由此可判断（）A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电【答案】C【解析】【分析】【详解】由题可知，三个轻质小球任意两个小球相互靠近（未接触）都相互吸引；若两个小球带负电，一个小球带正电，或者两个小球带正电，一个小球带负电，则一定会出现带同种电荷的两个小球互相排斥；所以不可能是三个小球都带电，故A、B错误；若两个小球带异种电荷，另一个小球不带电，则两个带异种电荷的小球靠近时相互吸引，同时两个带电小球都会吸引不带电的小球，故C正确；若两个小球不带电，另一个小球带电，则两个不带电的小球靠近时不会相互吸引，故D错误；故应选C．6．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。

一、初中物理电路类问题1．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。

2．如图，三个不同的灯泡接在电源上，A1的示数为I1，A2的示数为I2，A3的示数为I3，各表读数关系正确的是（）A．I1=I2=I3B．I1=I2+I3C．I3＞I2＞I1D．I1＞I2＞I3【答案】D【解析】【分析】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，则由并联电路的电流规律可知三表中电流的大小关系。

【详解】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2、L3的电流，故一定有I2＞I3A1测通过三个灯泡的电流，故一定有I1＞I2所以I1＞I2＞I3故选D。

一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。

2．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。

则下列判断正确的是（）A．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端与P接触的地方为绝缘体D．0R电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。

一、初中物理电路类问题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。

故选D。

2．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．【答案】D【解析】【详解】根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D．3．受新型冠状病毒的影响，一“罩”难求。

一般医用口罩至少要有三层，外层需要阻挡外界空气中的灰层、细菌、唾沫等飞溅物，中间层经过静电处理，可以阻挡细菌等微小颗粒（潮湿环境中会失去静电），内层要吸收佩戴者呼出的水汽、飞沫等。

某口罩的构造如图所示。

下列说法正确的是（）A．口罩潮湿后防护能力降低B．佩戴口罩时应该使白色吸水无纺布朝外C．口罩的中间层静电熔喷布能吸引小磁针D．佩戴口罩后内层潮湿是呼出的水蒸气升华形成【答案】A【解析】【分析】【详解】A．潮湿环境中会失去静电，口罩潮湿后，会失去静电，中间层不可以阻挡细菌等微小颗粒, 口罩防护能力降低，A正确；B．由题意可知，内层要吸收佩戴者呼出的水汽、飞沫等，那么白色吸水无纺布应该是内层，有吸水能力，佩戴口罩时应该使白色吸水无纺布朝内，B错误；C．带电体能吸引轻小物体，所以中间层静电熔喷布能吸引细菌等微小颗粒，但它不是磁体，不能吸引小磁针，C错误；D．佩戴口罩后内层潮湿是呼出的水蒸气液化形成的，D错误。

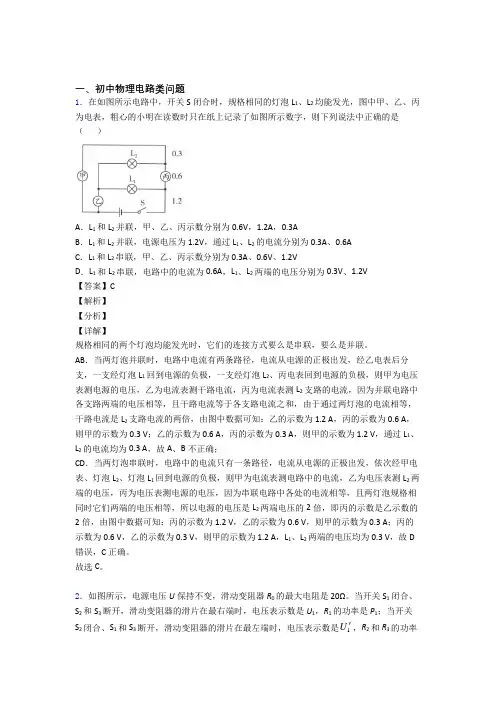

一、初中物理电路类问题1．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3AB．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6AC．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VD．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V【答案】C【解析】【分析】【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。

AB．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，通过L1、L2的电流均为0.3 A，故A、B不正确；CD．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L1、L2两端的电压均为0.3 V，故D 错误，C正确。
