中考物理总复习专题电路连接电路图有答案

欢迎共阅
中考物理总复习专题：电路连接、电路图1．根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡L 1和L 2串联，开关控制两灯的通、断电．
2．图中灯泡L 1和L 2并联，开关同时控制两灯的通、断电．
6．如图所示两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上．
7．如图只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮．
8．图中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2．
9．图中在A 、B 两房间都能控制灯泡的通、断电．
14．两图中两灯泡串联，电压表V 1只测L 1两端的电压，图（甲）中V 2只测L 2两端的电压；图（乙）中V 2测L 1、L 2两端的总电压．
15．两图中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流．
17．根据电路，连接实物图．
18．根据电路，连接实物图．
19．根据电路，连接实物图．
参考答案
1．根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡L 1
2．图中灯泡L 1和L 2并联，开关同时控制两灯的通、断电．
678914L 2两端的电压；图（乙）中V 2测L 1、L 215171819。

中考物理《电路设计与原理图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.某停车场有自动和人工两种抬杆放行方式。

车辆自动识别装置识别车牌成功，1S 自动闭合，付费成功2S 自动闭合，电动机工作，抬杆放行；若识别车牌失败，1S 无法闭合，则付费后利用人工闭合3S 电动机工作，抬杆放行。

下列电路设计符合此功能的是（ ）A. B. C. D.2.张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。

于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S 2的通断。

骑行前，扫码成功后开关S 1闭合，指示灯L 亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S 2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。

下列电路符合以上设计要求的是（ ）A. B. C. D.3.如图，在动车站的自动检票闸机口，乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。

身份证和人脸识别系统相当于开关，信息符合后开关自动闭合，下列模拟电路中，符合上述要求的是（ ）A. B. C. D.4.如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻0R 、开关和电流表，并引出两根导线到盒外。

将盒外的两根导线分别与待测电阻x R 的两端相连，根据开关闭合、断开时电流表的示数，可以算出x R的阻值。

设计的盒内电路图，其中不符合要求的是（）A. B. C. .5.计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。

物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。

当物体M向左移动时（）A. 电流表示数不变，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电压表示数和电流表示数的比值变大D. 电压表示数和电流表示数的比值不变6.如图所示为多挡位加热器的电路图，电热丝1R的电阻小于电热丝2R的电阻。

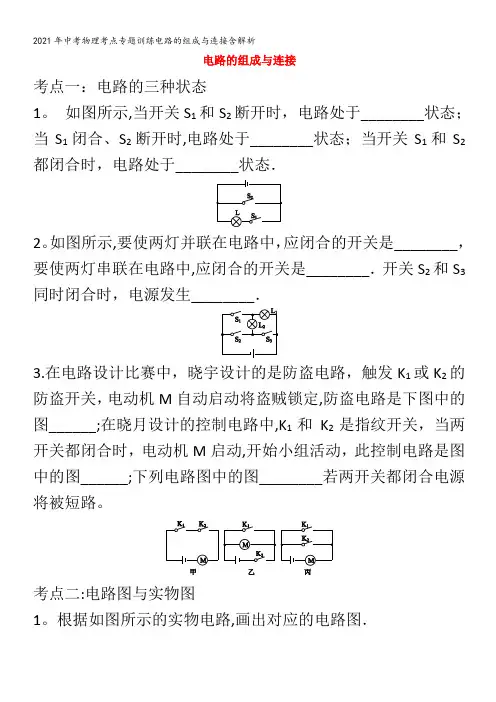

电路的组成与连接考点一：电路的三种状态1。

如图所示,当开关S1和S2断开时，电路处于________状态；当S1闭合、S2断开时,电路处于________状态；当开关S1和S2都闭合时，电路处于________状态．2。

如图所示,要使两灯并联在电路中，应闭合的开关是________，要使两灯串联在电路中,应闭合的开关是________．开关S2和S3同时闭合时，电源发生________．3.在电路设计比赛中，晓宇设计的是防盗电路，触发K1或K2的防盗开关，电动机M自动启动将盗贼锁定,防盗电路是下图中的图______;在晓月设计的控制电路中,K1和K2是指纹开关，当两开关都闭合时，电动机M启动,开始小组活动，此控制电路是图中的图______;下列电路图中的图________若两开关都闭合电源将被短路。

考点二:电路图与实物图1。

根据如图所示的实物电路,画出对应的电路图．2。

如图所示的电路中，两盏灯的连接方式是________(选填“串联”或“并联”）,请你在虚线框中画出相应的电路图．3。

按照如图所示的实物电路，在虚线框内画出对应的电路图．4.已知灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

在虚线框内画出电路图并连接图中的实物图．考点三：识别串、并联电路1。

如图所示，L1与L2属于串联的是（)2。

如图所示的四个电路图中，各开关都闭合后,灯泡L1与L2串联的是()3．同一开关同时控制三盏灯，则关于这三盏灯的连接方式,下列说法正确的是（）A．只能串联B．只能并联C．串联或并联都可以D．串联或并联都不可能4。

如图所示的电路中,开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是()5。

小明注意观察身边的一些电路，并善于分析思考,作出了以下判断，其中不正确的是(）A．厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时电动机单独工作,它们一定是并联的B．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的C．马路两旁的路灯，晚上同时亮，早上同时灭,它们是串联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响,它们是并联的6。

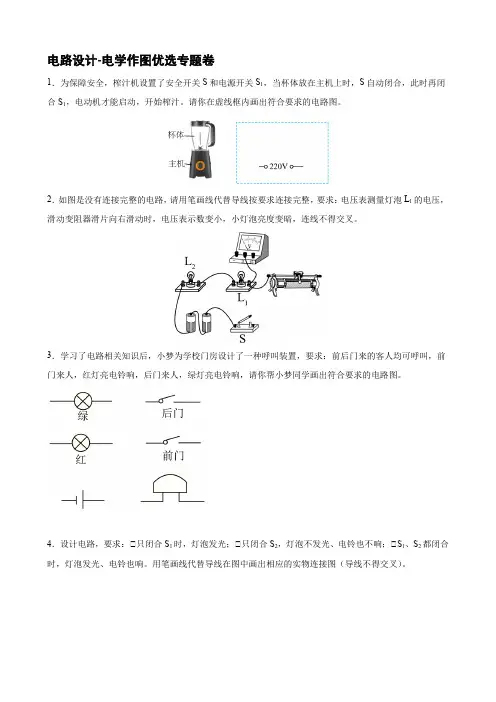

电路设计-电学作图优选专题卷1．为保障安全，榨汁机设置了安全开关S和电源开关S1，当杯体放在主机上时，S自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。

请你在虚线框内画出符合要求的电路图。

2．如图是没有连接完整的电路，请用笔画线代替导线按要求连接完整，要求：电压表测量灯泡L1的电压，滑动变阻器滑片向右滑动时，电压表示数变小，小灯泡亮度变暗，连线不得交叉。

3．学习了电路相关知识后，小梦为学校门房设计了一种呼叫装置，要求：前后门来的客人均可呼叫，前门来人，红灯亮电铃响，后门来人，绿灯亮电铃响，请你帮小梦同学画出符合要求的电路图。

4．设计电路，要求：①只闭合S1时，灯泡发光；①只闭合S2，灯泡不发光、电铃也不响；①S1、S2都闭合时，灯泡发光、电铃也响。

用笔画线代替导线在图中画出相应的实物连接图（导线不得交叉）。

5．楼道里，当晚上有人走动并发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开，而白天即使有人走动灯也不亮。

请在图中设计电路满足要求。

6．如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。

要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。

请虚线框内设计出电路图______，并在实物图中连线（导线不要交叉）______。

7．如图甲是某品牌的单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。

为了确保安全，该单轮平衡车的电路部分安装2个开关——电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。

未闭合S1或骑行者未站立于踏板上，电动机都无法启动。

请根据上述要求将图乙电路图连接完整。

8．如图所示是知识竞赛抢答器的简明电路图，请将电路图连接完整，并符合下列要求：①甲（红色）、乙（黄色）、丙（绿色）三个抢答人员，无论哪一个闭合开关，裁判台上的电铃都会响；①不同颜色的灯泡能够区分是哪个抢答人员。

专题复习(一) 电路的认识与连接1．(湘西中考)下列电路连接正确的是( )2．(岳阳中考)与所示实物图相对应的电路图是下图中的( )3．(南京中考)如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则( )A．L1不能发光，L2能发光 B．L1能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光4．(眉山中考)对如图所示电路的分析，错误的是( )A．当断开S1、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S1、S3，就会出现短路现象5．(重庆中考)现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是( )6．(扬州中考)卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是( )7．(汕尾中考)某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘器电动机M，开关S2只控制吸尘器电动机M.如图所示的电路图中符合要求的是( )8．(邵阳中考)为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；没系好安全带时，相当于断开开关，指示灯发光．符合上述要求的正确电路图是( )9．(多选)(邵阳中考)如图，是一个能吹冷风、温风、热风的电吹风的简化电路．其中M是电动机，通电后能吹风，R1、R2是阻值相等的发热电阻丝，通电后能发热．电吹风接通电源且开关S闭合后( )A．若闭合S1、S2，则吹出的是冷风 B．若闭合S1、S2，则吹出的是热风C．若闭合S1或S2，则吹出的是温风n D．若断开S1、S2，则吹出的是温风10．(南平中考)到商店买手电筒的小灯泡时，用一节干电池来检验小灯泡是否完好，下列检验方法中正确的是( )11．(重庆中考)飞机黑匣子的电路等效为两部分．一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作．另一部分为信息存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年．如图所示等效电路正确的是( )12．(台州中考)学好科学需要联想和比较．联系人体部分血液循环模式图(如图)，下列电路连接方式与之最类似的是( )13．(无锡中考)下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是( )A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的14．(盐城中考)小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光．进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯( )A．可以确定，一定串联 B．可以确定，一定并联C．可以确定，串联、并联都行D．需要再断开开关，转动车轮，观察指示灯是否发光，才能判断15．(临沂中考)如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是________(填“串联”或“并联”)的．16．(永州中考)如图所示是一种声光报警器的电路图，当开关______________时，灯亮、铃不响；当开关____________________时，灯亮同时铃响．17．(邵阳中考)学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结．如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”．这里描述的是________(填“串联”或“并联”)电路的特点．18．(淮安中考)如图所示，闭合开关S，电灯L1与L2的连接方式是________联；断开开关S，会发生的现象是____________；电路连接的不妥之处是__________________________．19．(绥化中考)街边的路灯总是同时亮，同时灭，它们是________的．如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是________的．(填“串联”或“并联”)20．(娄底中考)如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个________(填电路元件)接在电路中．21．(新疆中考)根据如图所示电路图，请用笔画线表示导线连接相应的电路．22．(烟台中考)如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图．23．(兰州中考)根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)24．(济宁中考)小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．25．将图中的各器材连成电路．要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯．参考答案1．A 2.A 3.B 4.C 5.B 6.C 7.D 8.C 9.BC 10.C 11.D 12.A 13.B 14.B 15.并联16.S1、S2都闭合S1闭合，S2断开17.并联18.并电灯L1熄灭电灯L2没有开关控制19.并联并联20.开关21.22.23.24.25.。

2019-2020 年中考物理复习 --- 电路和电路图连接专题教学内容1、掌握通路、短路、断路三种电路状态2、学会辨认串联并联电路教学目标2、由电路图连接实物图、实物图画电路图基本能力训练3、设计简单的生活电路1、短路、断路故障的简单认识教学重、难点2、开关引起的电路变化3、电路图连接实物图、实物图画电路图基本能力每天浏览 5 分钟 , 有时候进步就这么简单！！！一.对电路三种状态的理解1、在如图所示的电路中，正确的是（）2、如图所示，找出下列电路连接图中的错误与不足。

二.开关的通断对灯亮暗的控制3、如图所示的电路中，只连通S1时 _________灯亮；只连通S2时__________ 灯亮；同时连通S1、S2、S3将发生_________ 事故。

变式训练：如图所示电路中，若要使两灯串联，应闭合开关若要使两灯并联，就要闭合开关________。

L1 生变式训练：如图所示，要使灯与 L2并联，则应该闭合开关。

L1和L2串联，应该闭合开关，断开开关，断开开关；如果要使灯，如果三只开关全闭合，电路发变式训练：在如图所示的电路中，要使灯关 S1、 S2，断开开关 S3，则灯亮；L1、L2串联，应闭合开关，断开开关灯不亮。

在此电路图中，同时闭合开关。

若闭合开是不允许的。

变式训练：在图所示的电路中，当只闭合开关S２时，能发光的灯有；如当开关全部闭合时，能发光的灯是；若要使Ｌ１、Ｌ２串联发光，那么应该。

三、由电路图连接实物图：1、2、S1S1L1L1S2L2S2L23、四、由实物图画电路图4 、+—L1S1L2S25、6、7、五、设计性电路图1、用线条代替导线，将图中的电器元件连成电路。

要求： (1) 开关 K1只控制电灯L1，开关 K2只控制电灯L2； (2) 共用一个电池组2 、根据图所示，要求 L 、L 并联， S 控制 Ll2 11 S2控制 L2， S3在干路，连线不要交叉，请将图中元件连成电路．3、根据以下要求，完成下图中的实物连接图。

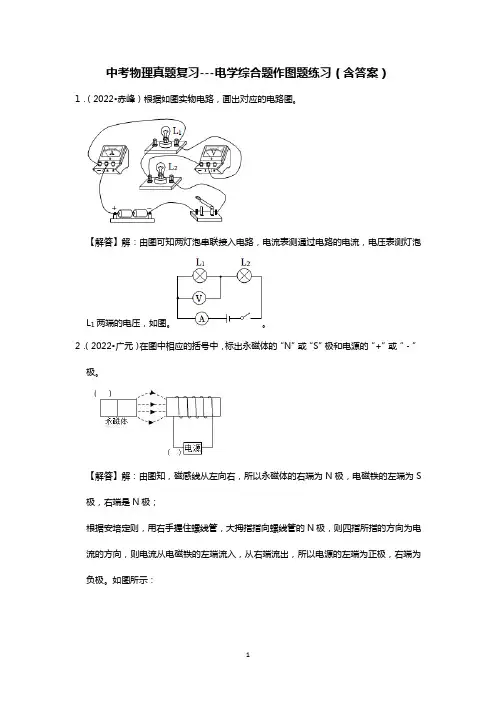

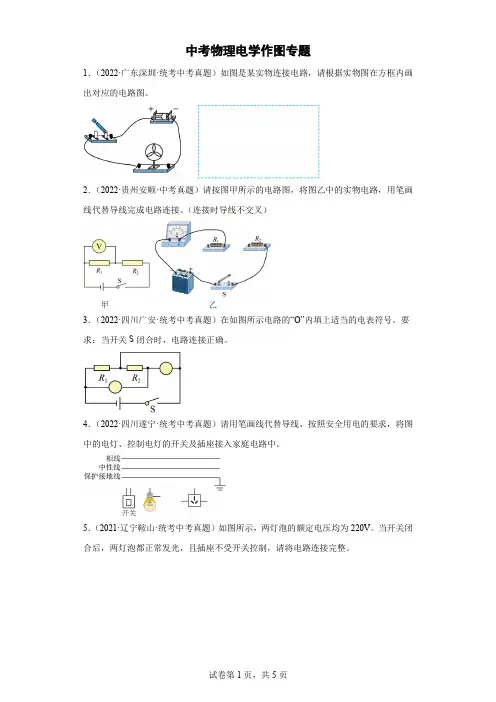

中考物理真题复习---电学综合题作图题练习（含答案）1．（2022•赤峰）根据如图实物电路，画出对应的电路图。

【解答】解：由图可知两灯泡串联接入电路，电流表测通过电路的电流，电压表测灯泡L1两端的电压，如图。

2．（2022•广元）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“﹣”极。

【解答】解：由图知，磁感线从左向右，所以永磁体的右端为N极，电磁铁的左端为S 极，右端是N极；根据安培定则，用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的左端流入，从右端流出，所以电源的左端为正极，右端为负极。

如图所示：3．（2022•毕节市）根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。

【解答】解：小磁针N极靠近螺线管的左端，由磁极间的相互作用规律可知，所以螺线管的左端为S极，右端为N极，根据安培定则，螺线管中的电流应由左侧流进，右侧流出，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示：。

4．（2022•哈尔滨）如图，在括号内标出小磁针的N、S极和电源的正、负极。

【解答】解：螺线管的左端为S极，则右端为N极，根据磁极间的相互作用规律可知，小磁针的左端为S极，右端为N极；利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的左端流入右端流出，因此电源的左端为正极，右端为负极，如图所示：。

5．（2022•广安）在如图所示电路的“〇”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

【解答】解：题目要求，开关S闭合时，电路连接正确。

若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将R2和电流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表；R1和R2并联接入电路，如图所示：。

6．（2022•黔西南州）给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

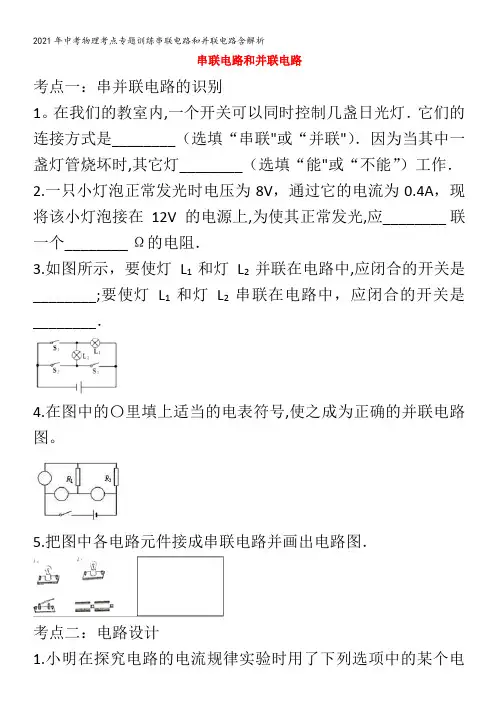

串联电路和并联电路考点一：串并联电路的识别1。

在我们的教室内,一个开关可以同时控制几盏日光灯．它们的连接方式是________（选填“串联"或“并联"）．因为当其中一盏灯管烧坏时,其它灯________（选填“能"或“不能”）工作．2.一只小灯泡正常发光时电压为8V，通过它的电流为0.4A，现将该小灯泡接在12V的电源上,为使其正常发光,应________ 联一个________ Ω的电阻．3.如图所示，要使灯L1和灯L2并联在电路中,应闭合的开关是________;要使灯L1和灯L2串联在电路中，应闭合的开关是________．4.在图中的〇里填上适当的电表符号,使之成为正确的并联电路图。

5.把图中各电路元件接成串联电路并画出电路图．考点二：电路设计1.小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2<R3，电流表1、2、3的示数分别是0。

22A、0.3A、0。

52A 。

则由此推断所用电路应是:（）2。

如图所示的电蚊拍，具有灭蚊和照明的功能．当开关S l闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l和S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用．下面所示的四个电路设计中符合这种要求的是( ）3。

小梦为资阳市2014年5月份的体育测试设计了一个电子身高测量仪。

图中的四个电路中,R0是定值电阻，R是滑动变阻器,电源电压不变,滑片会随身高上下平移。

能够实现身高越高，电压表或电流表示数越大的电路是（）4。

家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合,压缩机开始工作；当冰箱门打开时，开关S门闭合，照明灯发光．下列电路符合要求的是（）5。

图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路,其中S1为旋钮开关，单独控制台灯的通断和亮度;S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．考点三：动态电路分析1。

学习资料专题08 实物连接和画电路图的作图题抓住考点学1.电路的三种状态通路：接通的电路叫通路，此时电路中有电流通过，电路是闭合的。

开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。

短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流,可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的.用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。

2.电路图常用电路元件的符号符号意义符号意义＋交叉不相连的导线电铃交叉相连接的导线○M电动机(负极)(正极) 电池错误!电流表电池组错误!电压表开关电阻○，×小灯泡滑动变阻器3。

串联电路：把电路元件逐个顺次连接起了就组成了串联电路。

特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。

4.并联电路:把电路元件并列地连接起来就组成了并联电路.电流在分支前和合并后所经过的路径叫做干路;分流后到合并前所经过的路径叫做支路。

特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。

5.正确使用电流表的规则①电流表必须和被测的用电器串联。

如果电流表与用电器并联，不但测不出流经此用电器的电流,如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表.②“+”“－"接线柱的接法要正确，必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出来.否则电流表的指针会反向偏转.③被测电流不能超过电流表量程。

若不能预先估计待测电流的大小时，应选用最大量程进行试触。

若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏。

在试触过程中若指针偏转超过最大值则应断开开关检查;如果指针偏转幅度太小（小于0。

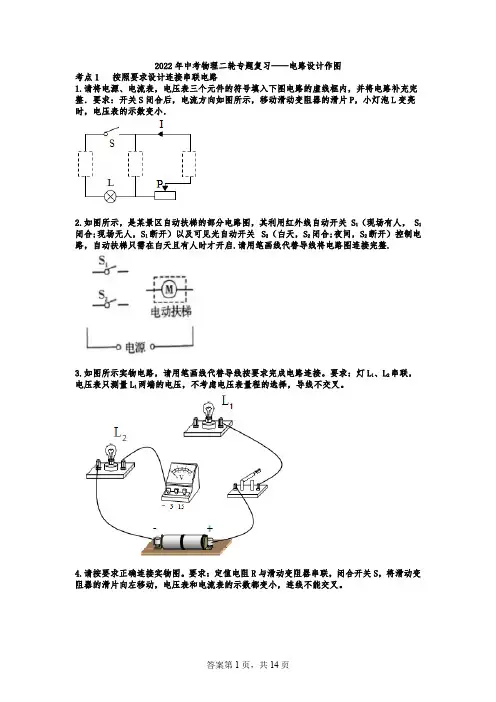

2022年中考物理二轮专题复习——电路设计作图考点1 按照要求设计连接串联电路1.请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．2.如图所示，是某景区自动扶梯的部分电路图，其利用红外线自动开关 S1（现场有人， S1闭合;现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合;夜间，S2断开）控制电路，自动扶梯只需在白天且有人时才开启.请用笔画线代替导线将电路图连接完整.3.如图所示实物电路，请用笔画线代替导线按要求完成电路连接。

要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。

4.请按要求正确连接实物图。

要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。

5.如图所示，请用笔画线代替导线，将实物图补充完完整，要求：①小磁针的指向满足如图所示的方向，②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。

考点2 按照要求设计连接并联电路1.如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路。

2.请你根据如图甲所示的电路图，帮助小雨同学连接图乙中的实物电路。

3.在某电路（如图）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图。

4.在图实物图中以笔画线代替导线画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路实物图。

5.如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。

要求：L的电流；①电流表只测量1②闭合开关S，向右移动滑动变阻器的滑片，1L的亮度不变，2L的亮度变暗。

（不考虑电流表的量程选择）6.请用笔画线代替导线，按以下要求完成电路的连接：（1）L1和L2并联；（2）开关S1只控制L1，开关S2只控制L2。

小专题（十一）电路安全问题类型1、串联电路例1、如图，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器规格“20Ω1A”，灯泡标有“6V 3W”字样，不考虑灯丝电阻变化。

闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，则：电压表示数变化范围为________；电流表示数变化范围为________；滑动变阻器连入电路的阻值变化范围为________。

【拓展训练1】如图，电源电压保持6 V，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1的规格为“10 Ω0.5 A”，滑动变阻器R2的规格为“20Ω 1 A”。

闭合开关，为了保证电路安全，在滑动变阻器滑片移动过程中，滑动变阻器R2允许接入电路阻值的变化范围为________，电阻R1消耗的最大电功率为________W.【拓展训练2】（2018·威海）如图，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”．为保证电路安全，R2接入电路中的最小阻值为________Ω，R1消耗的最小功率为________W.答案：1～3 V 2～9 Ω0.3～0.5解：I L=P LU L=3 W6 V=0.5A < 0.6A，所以：I最大=0.5A，U最小=U-U L=7V-6V=1V，U最大=3V，电压表：1～3 VR L=U2LP L=（6 V）23 W=12Ω，U L=U-U最大=7V-3V=4V，所以：I最小=U L/R L=4V/12Ω=0.3A，电流表：0.3～0.5 AΩ===9313AVIUR最小最大最大，Ω===25.01AVIUR最大最小最小，滑变：2～9Ω答案：10～20Ω 0.9答案：2.5 0.45类型2 并联电路例2、如图，电源电压为12V，R1=12Ω，滑动变阻器R2标有“50Ω1A”字样，电流表A1量程为0～3A，A2量程为0～0.6 A。

中考物理专题专项训练实物的电路图连接一、多选题(本大题共1小题，共3.0分)1. 下列说法正确的是（）A. 路灯总是一起亮，一起暗，它们的连接方式是串联B. 连接电路时，开关必须处于断开状态，检查后再闭合C. 用毛皮摩擦过的橡胶棒接触验电器上的金属球后，验电器上的金属箔张开，验电器带了负电D. 多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境．所以，废弃的干电池应该集中分类处理二、填空题(本大题共1小题，共2.0分)2. 如图所示，有带风叶的小电动机一只，电热丝R一段，开关两只，插头一只，导线若干．利用这些器材可以连成一个有冷热两档风的电吹风电路．要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风．（1）请你在虚线框内画出电路图；（2）请你按要求将图中的元件连接起来．三、实验探究题(本大题共9小题，共54.0分)3. 在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，实验器材如图甲所示．（1）在图甲中，请你用笔画线代替导线将电路连接完整（导线不得交叉）；（2）在连接电路时开关应______，滑动变阻器的滑片应放在______（选填“A”或“B”）端；（3）某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向______（选填“A”或“B”）端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为______W．4. 在“探究电阻上的电流跟两端电压的关系”实验中．（1）请用笔画线，将图中的电压表连入电路中．（2）连接好电路后，闭合开关前，应将变阻器的滑片滑到端______（填“a”或”b”）．（3）闭合开关后，将变阻器的滑片从阻值最大端缓慢移到阻值最小端，发现电压表的示数从0.4V升到2.8V．关于电压测量点的选择有以下三种方案：甲方案：0.6V 1.0V 1.4V 1.8V 2.2V 2.6V乙方案：0.6V 1.0V 1.3V 1.5V 2.0V 2.6V丙方案：0.6V 1.6V 2.6V你认为哪个方案正确？______．理由是：______．（4）某实验小组做该实验时，所用的导线完好，导线与器材的各连接处接触良好．但将变阻器的滑片沿某方向移动的过程中，发现电压表和电流表的示数都忽大忽小，则故障的原因是：______．5. 如图4在做测定额定电压为2.5V小灯泡的额定功率的实验中：（1）连接电路时，滑动变阻器的滑片应滑到______；（2）如图甲所示，小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替导线把电路连接好（不要更改原有导线，且导线不允许交叉）（3）正确连接好电路后，闭合开关，调节滑片P的位置，当电压表示数为______V时，灯泡正常发光，此时电流表示数如图中乙所示，其示数为______A，灯泡的额定功率为______W；（4）若电源电压为6V，滑动变阻器有“10Ω 1.5A”和“20Ω1A”两种规格可供选用，则应选用规格为“______”的滑动变阻器．6. 小王按图中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验．（1）根据图甲，将图乙中的实物连接成电路，要求变阻器滑片向右移动时，电流表示数减小（注意两电表量程的选择）．（2）实验时，调节滑动变阻器，测出通过电阻R的电压和对应的电流值如下表．U （V）0.5 1.0 1.5 2.0I （A）0.1 0.2 1.5 0.4（3）表中有一个明显的错误数据，请指出错误数据并分析产生的原因：______．（4）小王实验时所选用电阻R的阻值为______Ω，当电路中的电流为0.5A时，电阻R 消耗的电功率为______W．（5）现已将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测该小灯泡的额定功率，则在原实物电路中必须改动的地方是：①______；②______．7. 小华同学做“测量小灯泡电功率”的实验（小灯泡标有“2.5V”字样）．（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好．（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大．接下来应进行的操作是______，______（两空按操作步骤先后顺序填写字母代号）．A．更换电池或小灯泡B．检查电路是否短路C．移动滑动变阻器滑片至最大值位置D．断开电路开关（3）实验过程中，当电压表示数为______V时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为______A．小灯泡正常发光时灯丝电阻约______Ω，额定功率为______W．8. 图（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R1是定值电阻．（1）用笔画线代替导线，补充图（乙）中实验器材的连接．要求：滑动变阻器滑片向左移动时电阻变小．（2）当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变______两端的电压．三次改变滑片位置，测得三组电压和电流值（见表），发现每次电压与电流的比值是______的（选填“相同”或“不同”），固此可得出电流与电压关系的初步结论：当电阻一定时，______．实验序号1 2 3电压/v 2.0 2.4 2.8电流/A 0.40 0.48 0.56（3）要探究电流与电阻的关系，仅凭图（乙）所示器材是不够的．你认为（除导线外）还应增加的器材是______．9. 夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性（尤其是紫色光）的特点，打算自制灭蚊灯．小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V．为测得小灯泡的额定功率，小明找来蓄电池组（电压为6V）、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究．（1）请根据电路图用笔画线代替导线连接实物图（电流表使用大量程）．（2）闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值______（最大/最小）处．（3）闭合开关s后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是中考物理专题专项训练______．（4）排除故障后，调节滑动变阻器的滑片P直至电压表的示数为______V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为______w．（5）小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较．①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶．②同时在三张纸的上表面各轻轻布撒30粒芝麻．③同时将三张纸腾空倒置1min．④将三张纸翻转，数出A、B、c三种类型粘胶上残留的芝麻数量，见表．粘胶类型 A B C残留的芝麻数量22 8 12为达到最佳的灭蚊效果，小明应选用的粘胶类型为______．10. 在“测定额定电压为2.5V小灯泡的电功率”的实验中，小东同学已连接好如下图所示的部分电路．（1）在小东所连接的电路中，有两根导线还没连好，请你帮他完成电路的连接．（其它的导线不要变动）（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是______；（3）实验中小东测出了三组数据，记录在下中．若第二次实验时电流表的示数如图所示，他测出小灯泡的额定功率是______W．次数1 2 3U/V 2 2.5 3I/A 0.36 0.4211. 小华选择了满足实验要求的电源、两块电流表和阻值已知的电阻R0，测量电阻R X的阻值，并连接了部分实验电路，如图所示．（1）请你帮小华完成图所示的实验电路的连接，要求：电流表A2测量通过电阻R0的电流．（2）电流表A1、A2的示数分别用I1、I2表示，请用I1、I2和R0表示R X．R X=______．四、作图题(本大题共32小题，共160.0分)12. 如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．要求：闭合电键S，将滑动变阻器的滑片P向a端移动，小灯变亮．13. 按照图1中的电路图，把图2中的电路元件连接成实物电路．14. 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：①电压表测小灯两端的电压；②闭合电键S，向左端移动滑片P，小灯变亮．15. 请将图中的各器材连成电路．要求：L1灯和L2灯并联；开关S1只控制灯L1，开关S2控制灯L1和灯L2．16. 如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，接完整．17. 连接图中两只电灯泡的串联电路．18. 如图，连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光．19. 按下列要求连接实物图．要求：（1）用电压表测灯泡两端的电压；（2）用电流表测通过灯泡的电流；（3）用滑动变阻器改变灯泡的亮度，且滑片P向右移动时灯泡变暗；（4）开关控制整个电路．20. 在“测量未知电阻R的阻值”实验中：请先画出电路图，然后用笔画线代替导线把图中的器材连接成实验电路．21. 请用笔线代替导线，在如图所示的电路中连接两根导线，使电流表只测量灯L1的电流．22. 在图中，要求用电流表测量灯泡L2中的电流（0.3A），L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．23. 如图L1、L2是相同的两个灯泡，要求：开关闭合两灯同时亮，断开两灯同时灭，且开关闭合后A1的示数大于A2示数，连接实物图．24. 如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小．25. 根据电路图，完成实物连接．26. 根据左边的电路图连接右侧的实物图．27. 根据图1所示电路图，将图2的实物图连接完中考物理专题专项训练好．28. 在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：①电压表测小灯两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮．29. 在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①灯与滑动变阻器串联；②闭合电键S，向左移动滑动变阻器的滑片P，电流表示数变小．30. 如实物图所示，要求滑动变阻器的滑片向右移动时小灯泡变亮，电压表测小灯泡L的电压．（1）请按要求连接实物图；（2）请根据实物图在虚线框中画出对应电路图．31. 请你将如图所示的实物电路连接完成（电源电压恒定），要求：①电压表测量滑动变阻器两端电压；②闭合开关，向左移动滑动变阻器滑片，灯变亮．32. 在图电路中缺少一根导线，请按要求用笔线代替导线完成电路连接．要求：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变大．33. 如图所示是楼梯照明灯的模拟电路．要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线，使之符合这一要求．电压．34. 在图中添加三根导线，使两灯组成串联电路，并能用电压表测量L2两端的35. 有如图所示的元件，按要求连接实物图，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2两端电压，滑动变阻器改变通过L1的电流．36. （1）在图甲所示的电路中，根据标出的电流方向，从电源、电流表、电压表三个元件符号中选出两个，并分别填进电路的空缺处．要求：灯泡L1和L2串联．（2）在图乙所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，电压表示变小．37. 作图与问答：（1）当滑动变阻器的滑片P向右移动时，使通电螺线管的磁性增强且小磁针静止时指向如图1所示，请按要求连接电路图．（2）在图2中画出入看到鱼（虚线图为看到的鱼的虚像）的大致光路（画出一条即可）．（3）画出图3中入射光线的折射光线．（4）炎热的夏天，小明到餐厅就餐，要了一杯可乐，小明在用吸管喝可乐时，想到以下问题，请你帮他回答：为什么能够用吸管喝饮料？38. （1）小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.3A，请你在如图1中所示电流表的示意图中，用笔画线标出此时电流表的量程和指针所指的位置．（2）根据图2所示的电路图，用笔画线代替导线，连接图3中的实物电路．（要求导线不能交叉）．（3）如图4所示的电路，请分别画出相应的等效电路图：①只闭合开关S1、S2时；②只闭合开关S2、S3时．39. 在图中连接图中的工作电路部分，使控制电路上S断开时甲灯亮，S合上时乙灯亮．40. （1）对电吹风机你一定不陌生，它是由选择开关、风扇电机、及电热丝组成，其中电动机通电后可以送风，电热丝通电后可以发热，如图1所示（图中电热丝用电阻代替）．使用时，旋转选择开关接1、2停止工作，接2、3吹冷风，接3、4吹热风．请你根据上述要求把各个元件连接起来（2）有一种温度自动报警器，在制作水银温度计时，插入一段金属丝，当温度达到金属丝下端所指温度时，电铃就会响起来，发出报警信号．图2是一幅不完整的工作原理图．请把缺少的电磁铁接入电路中并画出电磁铁的绕线．41. （1）请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线；（2）为使杠杆ON在图乙位置能保持静止，需在M点施加一个力F．画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；（3）如图丙是测量小灯泡（2.5V 0.3A）电功率的电路，请你把实物电路连接完整．42. 我国《道路交通安全法》规定：严禁酒后驾车！参照《车辆驾驶人员呼气酒精含量阈值与检验标准（GB19522）》，呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶．由此，茅山中学综合实践活动小组的同学就“呼气中酒精浓度是否超标”展开探究活动，小组同学通过资料查询，知道氧化锡具有气敏特性，当周围气体中酒精浓度增加，其电阻值就降低．他们到电子器材商店购得某型号氧化锡检测电阻R x，其阻值与周围气体中酒精浓度的关系图象如图所示．同学们按两种方法分别展开实验探究，请选择其中一种方法并完成电路设计．（两种方法都做，以第一种为准）中考物理专题专项训练方法一 方法二电路元件：6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电压表、导线，电路功能：闭合开关S ，检测者呼出气体流经R x ．若电压表读数大于等于1.5V 检测者属于酒后驾车；若电压表读数小孚1.5V ，则不属于酒后驾车 电路元件：6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电流表、导线电路功能：闭合开关S ，检测者呼出气体流经R x ，若电流表读数大于等于0.3A ，检测者属于酒后驾车；若电流表读数小于0.3A ，则不属于酒后驾车． （1）请用笔划线代替导线完成电路连接．（2）定值电阻R 0的阻值应为 ______ Ω．（1）请用笔划线代替导线完成电路连接．（2）定值电阻R 0的阻值应为 ______ Ω．43. 小明为了探究通过导体的电流与加在导体两端电压的关系，设计并连接了图甲所示的电路进行实验．实验中电压表的量程选用0～3V 、电流表的量程选用0～0.6A 、导体的电阻R 阻值不变．（1）当小明闭合开关时发现：电流表有示数，但电压表无示数．请你帮助小明检查电路，只要改动一根导线，就能使电压表显示加在导体两端的电压值．请你在图甲中和将应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．（2）修正上述错误后小明又发现：无论滑动变阻器的滑片怎样滑动，都不能改变电流表、电压表的示数．请你帮助小明再次检查电路，只要改动另一根导线，当滑动变阻器的滑片移动时，即可改变两电表的示数．请你在图甲中将应改动的另一根导线上打“×”，并用笔画线代替导线画出正确的接法．（3）修正上述两个错误后，小明按正确的电路进行测量，用两电表测出的数据，描绘出如图乙所示的图象，但不完整，请你在图乙上将小明遗漏的部分补上．（4）根据图象可知：通过导体的电流与加在导体两端的电压成______关系．五、计算题(本大题共4小题，共32.0分)44. 如图1所示是用电流表测量电流的实物连接图，请按要求回答：（1）请在图2中画出图1的电路图；（2）图1中电流表测量的是通过灯泡______的电流；（3）如果电流表的示数如图3所示，则电流表测出的电流是______A ；（4）如果要用电流表测通过L 1和L 2的总电流，且只允许移动一根导线，应将导线______的右端接在电流表的______接线柱上（选填“a”、“b”、“c”或“+”、“-”）． 45. 按要求完成下列内容：（1）如图1所示，A′B′是AB 在平面镜中的像，请你画出平面镜的位置．（要求保留作图痕迹）（2）电磁继电器的结构如图2所示，请你在继电器上连接几根导线，让它构成一个没有铃碗的蜂鸣器（开关闭合后能发出蜂鸣声）．46. （1）请画出图1中的光线a 、b 经过凸透镜后的径迹．（2）小敏设计了一种“闯红灯违规证据模拟记录器”，如图2所示，拍摄照片记录机动车辆闯红灯时的情景．工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆．光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光．根据工作原理，将电路连接完整．47. 在伏安法测电阻的实验中：小明同学按连接好如图所示的电路，发现开关S闭合前，电压表______（选填“有”或“无”）示数，导致这一现象的原因是有一根导线连接不恰当，请在相应的导线上画“×”，并改成正确的连接．六、综合题(本大题共3小题，共30.0分)48. 用电压表和电流表可以测未知导体R的电阻值，即伏安法测电阻．如图1为小白设计的一种测量方案的原理图．（1）根据电路图，在图3中用笔画线代替导线连接实物图．（2）某次实验时电压表和电流表的读数如图2所示，电流表的读数为______A，电压表的读数为______V，测得的电阻值为______Ω；（3）如果考虑到电流表的阻值不为0，则用该测量方案测出的结果必然存在误差．请你分析说明用这种实验方案测量出来的电阻值会比电阻的真实值偏大或偏小？已知电流表的内阻R A为1Ω，要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%，则对待电阻的真实值R X要求是什么？49. 在探究“并联电路电流规律”的实验中：（1）请你利用图所示的器材设计并画出电路图，要求：开关S控制整个电路，电流表A1测通过干路的电流，电流表A2测通过等L2的电流．（2）在图所示的实物图中，用笔画代替导线按你设计的电路图连接好实际电路．（L1、L2电流不超过0.6A；连线不能用铅笔且不能与别的线交叉）（3）合上开关S后，电流表A1和A2示数分别如图所示，则L1的电流是______，L2的电流是______．50. 小乐想利用两块电流表和阻值已知的电阻R0测量电阻R X的阻值．小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图1所示．（1）请你帮助小乐完成图2所示的实验电路的连接．（2）电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示R X．R X=______．2018届中考物理专项练习--实物的电路图链接（含答案、全国通用）中考物理专题专项训练【答案】1. BCD2. 解：（1）电动机与电热丝能独立工作，它们是并联的；只闭合S1时吹冷风，只闭合S2时既无风又不发热，说明开关S1控制干路，开关S2控制电热丝所在支路，闭合S1、S2时吹热风，电路图如图甲所示；（2）根据电路图连接实物电路图，实物电路图如图乙所示．故答案为：（1）电路图如图甲所示；（2）实物电路图如图所示．3. 断开；B；A；0.754. a；甲方案；取的电压测量点多，且各电压值的间距相等；变阻器的滑片与线圈接触不良5. A端；2.5；0.30；0.75；20Ω 1A6. 电流为1.5A错误，读数时看错了量程；5；1.25；加一节干电池；电压表接0-15V档量程7. D；C；2.5；0.3；8.3；0.758. R1；相同；导体中的电流与它两端的电压成正比；几个阻值不等的电阻9. 最大；灯座断路；2.5；4.5；A10. 灯泡处断路；111.12. 解：将滑动变阻器的滑片P向a端移动，小灯变亮时，滑动变阻器分得的电压变小，接入电路中的电阻变小，则滑动变阻器的a接线柱与灯泡串联即可，如下图所示：13. 解：采用“电流流向法”，电流从电源正极出发，依次串联开关S1、开关S2、灯泡L2回到电源的负极，再将灯泡L1并联在灯泡L2和开关S2的两端即可，如下图所示：．14. 解：闭合电键S，向左端移动滑片P，小灯变亮，故变阻器与灯串联，电源电压为3V，故电压表选用小量程与灯并联；闭合电键S，向左端移动滑片P，小灯变亮，即电流变大，电阻变小，故滑片以左电阻丝连入电路中，如下所示：15. 解：L1灯和L2灯并联；开关S1只控制灯L1，S1只与灯L1串联，开关S2控制灯L1和灯L2，开关S2控接在干路上，如下所示：16. 解：用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，电流表选用小量程与灯串联，电源电压为3V，电压表选用小量程与灯并联，变阻器按一上一下的原则串联接入电路中，如下图所示：17. 解：由题知，要求两灯串联，所以只需将两灯相邻的两接线柱连接即可，如图所示：18. 解：由并联电路的特点可知，两个灯泡并列连接，且接在单刀双掷开关的左右两个接线柱上，开关中间的接线柱与电源正极相连，如下图所示：19. 解：由题意可知，灯泡与滑动变阻器、电流表、开关、电源串联组成电路，然后将电压表并联在灯泡两端．滑片P向右移动时灯泡变暗，说明通过灯泡的电流变小，变阻器接入的阻值增大，所以应将变阻器的A接线柱和任意上方接线柱接入电路中，注意电流从电表的正接线柱流入、负接线柱流出，两个电表可用大量程，如图所示：20. 解：在“测量未知电阻R的阻值”实验中，电压表与电阻R并联测其两端的电压，电流表与电阻R串联测通过的电流，然后与滑动变阻器、开关、电源串联组成电路，如下图所示：由实物图可知，电源是由3节干电池串联组成的，电源电压为4.5V，则电压表的量程为0～15V，滑动变阻器按一上一下的原则串联在电路中，电流表可用小量程，如下图所示：21. 解：使电流表只测量灯L1的电流，故两灯并联，电流表选用小量程与灯L1串联，如下所示：22. 解：用电流表测量灯泡L2中的电流（0.3A），故电流表与灯L2串联，L1、L2并联，变阻器调节L1的亮度，变阻器与灯L1串联，开关控制整个电路，开关接在干路上，画出对应的电路图，如下左所示；灯泡L2中的电流为0.3A，电流表选用小量程与灯L2串联，根据电路图连接实物图，如下右所示：23. 解：开关闭合两灯同时亮，断开两灯同时灭，开关控制整个电路，开关在干路上，且开关闭合后A1的示数大于A2示数，故两灯并联，中考物理专题专项训练根据并联电路电流的规律，电流表选用大量程A1接在干路上，A2选用小量程接在支路上，如下所示：24. 解：根据原题的连线，灯与变阻不可能串联，故只能并联；向右移动滑动变阻器的滑片P，电流表示数变小，即电阻变大，故滑片以左电阻丝连入电路中与灯并联，电流接在干路上，如下所示：25. 解：原电路中，灯与电铃并联，开关S1与灯串联；S控制整个电路，根据电路图连接实物图，如下所示：26. 解：左图中，两灯串联，电压表测两灯的电压，因电源电压为3V，故电压表选用小量程并联在两灯两端，电流表测电路中的电流，电流表选用小量程串联在电路中，根据左边的电路图连接实物图，如下所示：27. 解：原电路中，两灯并联，开关S在干路上，控制整个电路，根据电路图连接实物图，如下所示：28. 解：①电压表与灯并联；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮，即电流变大，电阻变小，故滑片以左电阻丝入电路中，如下所示：29. 解：灯与滑动变阻器串联；闭合电键S，向左移动滑动变阻器的滑片P，电流表示数变小，即电阻变大，故滑片以右电阻丝连入电路。

中考物理总复习专题电路连接电路图有答案The document was prepared on January 2, 2021中考物理总复习专题：电路连接、电路图1．根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡L1和L2串联，开关控制两灯的通、断电．2．图中灯泡L1和L2并联，开关同时控制两灯的通、断电．6．如图所示两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上．7．如图只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮．8．图中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2．9．图中在A、B两房间都能控制灯泡的通、断电．14．两图中两灯泡串联，电压表V1只测L1两端的电压，图（甲）中V2只测L2两端的电压；图（乙）中V2测L1、L2两端的总电压．15．两图中两灯泡并联，开关S是总开关，电流表只测通过L1的电流．17．根据电路，连接实物图．18．根据电路，连接实物图．19．根据电路，连接实物图．中考物理总复习专题：电路连接、电路图参考答案1．根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡L1和L2串联，开关控制两灯的通、断电．2．图中灯泡L1和L2并联，开关同时控制两灯的通、断电．6．如图所示两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上．7．如图只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮．8．图中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2．9．图中在A、B两房间都能控制灯泡的通、断电．14．两图中两灯泡串联，电压表V1只测L1两端的电压，图（甲）中V2只测L2两端的电压；图（乙）中V2测L1、L2两端的总电压．15．两图中两灯泡并联，开关S是总开关，电流表只测通过L1的电流．17．根据电路，连接实物图．18．根据电路，连接实物图．19．根据电路，连接实物图．。

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭部分电路示意图。

在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。

以下叙述正确的是（）A．造成该故障的原因可能是电热烧水壶开关被短路了B．保险丝熔断后，应立即更换新保险丝，恢复供电C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流【答案】C【解析】【分析】【详解】A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。

故选C。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

电第一讲电路相关一、中考母题（共1题；共2分）1.（2017•广东）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A. L2两端的电压为1.5VB. L1两端的电压为1.5VC. L1与L2的灯丝电阻之比为2：1D. 通过L1与L2的电流之比为1：2二、单选题（共17题；共34分）2.（2015•哈尔滨）L1灯规格为“6V 3W”，L2灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是（）A. L1与L2灯丝电阻之比为2：1B. 两灯串联，当电路中电流为0.5A时，L2灯两端电压为3VC. 两灯并联，当一个灯正常发光时，通过另一个灯的电流为1AD. 两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1：43.（2014•百色）如图所示的电路，当开关S闭合后，两个小灯泡都发光，此时电压表V1、V2的示数分别为6V和2.5V．则有关小灯泡L1、L2两端电压的说法中，错误的是（）A. L1两端的电压为2.5VB. L1两端的电压为3.5VC. L2两端的电压为2.5VD. L1、L2两端的总电压为6V4.如图所示的电路中，电源电压保持不变．当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为（）A. 3V和4.5VB. 1.5V和4.5VC. 3V和1.5VD. 1.5V和3V5.（2014•贺州）如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（）A. 电源电压为9VB. 灯L1两端的电压为4VC. 灯L2两端的电压为4VD. 灯L1和灯L2的总电压为9V6.（2017•福建）如图所示，将标有“3V”的灯泡L1和标有“6V3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是（）A. 3V 1AB. 1.5V 1AC. 3V 0.5AD. 1.5V 0.5A7.（2014•福州）如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1，L2的电阻之比是（）A. 2：1B. 1：2C. 3：2D. 2：38.（2015•毕节市）如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3．此时灯L1、L2的电阻之比是（）A. 2：1B. 3：2C. 2：3D. 1：29.（2016•广州）如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2亮，则（）A. L1的电阻比L2大B. L1的两端的电压比L2大C. 若L1灯丝烧断，L2两端电压不变D. 若L2灯丝烧断，通过L1的电流变大10.（2016•哈尔滨）如图所示，L1“2.5V 0.3A”、L2“3.8V 0.3A”，灯丝电阻不变，电源电压可调，闭合开关S，下列说法正确的是（）A. L1、L2两端实际电压不同B. L1、L2电阻之比为25：38C. L1、L2的电流之比为25：38D. 通过调节电源电压，能使L1、L2同时正常工作11.如图所示，电源电压恒定，闭合开关，灯泡L1比灯泡L2亮，则（）A. L1的电阻比L2大B. L1两端的电压比L2大C. 若L2灯丝烧断，通过L1电流变大D. 若L1灯丝烧断，L2两端电压不变12.将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较暗，灯L2较亮，则（）A. 灯L1的电阻比灯L2的电阻大B. 灯L1的额定功率比灯L2的额定功率小C. 电路中，灯L1两端电压比灯L2两端电压小D. 电路中，通过灯L1的电流比通过灯L2的电流大13.将两只小灯泡L1、L2连入电路中，闭合开关后，发现L1较暗，L2较亮，则一定有（）A. 灯L1的电阻比L2大B. 灯L1两端的电压比L2两端的电压小C. 电路中，通过灯L1的电流比L2小D. 灯L1的实际功率比L2的实际功率小14.如图甲所示，电源电压6V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为如图乙所示，则灯泡L2两端的电压是（）A. 3VB. 6VC. 1.5VD. 4.5V15.（2016•茂名）将两只额定功率相同的小灯泡L1、L2连接成如图所示的电路，闭合开关后，发现灯L1较亮，灯L2较暗，忽略灯丝电阻随温度变化而变化．比较两灯，下列说法正确的是（）A. 灯L1的额定电压较大B. 灯L1的电阻较大C. 灯L1两端电压较大D. 通过灯L1的电流较大16.如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2电阻大，则（）A. 灯泡L1比L2的亮B. 电流表A1示数比A2的大C. 若L1灯丝烧断，L2两端电压变大D. 若L2灯丝烧断，电流表A示数变小17.（2015•抚顺）如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A. 通过L1的电流大于通过L2的电流B. L1两端电压大于L2两端电压C. L1的电阻小于L2的电阻D. L1的电功率等于L2的电功率18.（2015•桂林）如图所示，在电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是（）A. I1≠I2B. I1=I2C. U1≠U2D. 若L1灯丝烧断，灯L2仍能正常发光三、填空题（共7题；共15分）19.（2013•本溪）如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端的电压为________；灯L1和灯L2中电阻较大的是________．通过灯L1和灯L2的电流是________（选填“L1”、“L2”或“一样”）大．20.（2013•淮安）题图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3V，电压表V2的示数为8V，则灯L1两端的电压为________ V，灯L1与L2的电功率之比为________．21.如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端的电压为________V；通过灯L1和灯L2的电流是________（选填“L1”、“L2”或“一样”）大．22.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是________，电流之比是________．23.（2015•兰州）如图所示，电源电压恒定，小灯泡L1、L2均标有“6V 3W”的字样（忽略温度对灯丝电阻的影响），当开关S1、S2都闭合时，灯泡L1正常发光，则电源电压为________ V；当开关S1闭合，S2断开时，电路的总功率为________ W．24.（2016•巴中）如图所示，开关S闭合后，灯L1、L2都能发光，则甲是________（选填“电压表”或“电流表”），若开关S断开后，灯L1、L2都能发光，且甲、乙两表的示数之比为4：3，则L1、L2电阻之比为________．25.（2017•黑龙江）如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是________，电流之比是________．答案解析部分一、中考母题1.【答案】B【解析】【解答】解：由电路图可知，两灯泡串联，电压表测L1两端的电压，则L1两端的电压为U1=1.5V，故B正确；因串联电路中总电压等于各分电压之和，所以，L2两端的电压：U2=U﹣U1=4.5V﹣1.5V=3V，故A错误；因串联电路中各处的电流相等，所以通过L1与L2的电流之比为1：1，故D错误；由I= 可得，L1与L2的灯丝电阻之比：= = = = ，故C错误．故选B．【分析】由电路图可知，两灯泡串联，电压表测L1两端的电压，根据串联电路的电压特点求出L2两端的电压，根据串联电路的电流特点可知通过两灯泡的电流关系，根据欧姆定律求出两灯丝电阻的比值．二、单选题2.【答案】D【解析】【解答】解：A、根据P=得：R1===12Ω，R2===3Ω，所以R1：R2=12Ω：3Ω=4：1，故A错误；B、两灯串联，当电路中电流为0.5A时，I=I1=I2=0.5A，由I=，U2=I2R2=0.5A×3Ω=1.5V，故B错误；C、两灯并联时，U=U1=U2，为使一个灯正常发光，另一灯又不能烧坏，所以电源U=U1′=U2′=3V，即L2可以正常发光，此时通过L1的电流，I1===0.25A，故C错误；D、两灯并联在3V电压下，U1′=U2′P1实：P2实=：=R2：R1=1：4．故D正确．故选D．【分析】（1）根据P=计算两灯电阻，从而求得两灯电阻比；（2）两灯串联，根据串联电路电流特点，由欧姆定律求得L2灯两端电压；（3）两灯并联，根据并联电路的电压特点判断正常发的灯泡，根据欧姆定律计算另一灯的电流；（4）根据P=计算并联在3V电压下，两灯实际功率比．3.【答案】A【解析】【解答】解：由电路图可知，两灯泡串联，电压表V1测电源的电压，电压表V2测灯L2两端的电压，所以L1、L2两端的总电压为6V，L2两端的电压为2.5V；因串联电路中总电压等于各分电压之和，所以灯L1两端电压：U1=U﹣U2=6V﹣2.5V=3.5V，故A错误．故选A．【分析】由电路图可知，两灯泡串联，电压表V1测电源的电压，电压表V2测灯L2两端的电压，根据电压表测量的对象以及串联电路的电压特点即可求出总电压、各灯泡两端的电压．4.【答案】C【解析】【解答】解：由电路图可知，当开关S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，则电源的电压U=4.5V；当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，则L1两端的电压U1=3V，因串联电路中总电压等于各分电压之和，所以，L2两端的电压：U2=U﹣U1=4.5V﹣3V=1.5V．故选C．【分析】由电路图可知，当开关S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，可知电源的电压；当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，根据串联电路的电压特点求出L2两端的电压．5.【答案】B【解析】【解答】解：当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U=9V，故AD正确；当开关接到b时，两电阻仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，故C 正确；∵串联电路的总电压等于各分电阻两端的电压之和，∴灯L1两端的电压U1=U﹣U2=9V﹣4V=5V，故B错误．故选B．【分析】当开关S接到a时，两灯泡串联，电压表测电源的电压；当开关接到b时，两灯泡仍然串联，电压表测L2两端的电压，根据串联电路的电压特点求出灯L1两端的电压．6.【答案】D【解析】【解答】解：由P=UI可得，灯泡L2正常发光时的电流：I2= = =0.5A，因串联电路中各处的电流相等，所以，选项AB中的电流1A大于0.5A是错误的，由CD可知，电路中能正常发光为L2；因电路中只有一只灯泡正常发光，所以，灯泡L1两端的电压不可能为额定电压3V，故C错误、D正确．故选D．【分析】灯泡L2正常发光时的功率和额定功率相等，根据P=UI求出其正常发光时的电流，根据串联电路的电流特点可知电路中的最大电流不能超过两灯泡的额定电流，据此判断AB选项错误，再根据CD选项判断电路中正常发光时的电流，根据电路中只有一只灯泡正常发光和额定电压下灯泡正常发光判断L1两端的电压．7.【答案】B【解析】【解答】解：如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2；又因为串联电路电流相等，即I1=I2；由I= 可得，R1：R2= ：=U1：U2=1：2．故选B．【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．8.【答案】D【解析】【解答】如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2；又因为串联电路电流相等，即I1=I2；由I=可得，R1：R2=：=U1：U2=1：2．故选D．【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．9.【答案】C【解析】【解答】解：（1）由图可知，两只灯泡并联，两灯泡电压相等；故B错误；（2）由P实=UI可知，U1=U2，P实1＞P实2，所以I1＞I2，即通过L1的电流大，由I= 可得R= ，则L1的电阻比L2的小，故A错误；因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L1灯丝烧断，L2两端电压不变，通过L1电流不变，故C正确，D错误。
