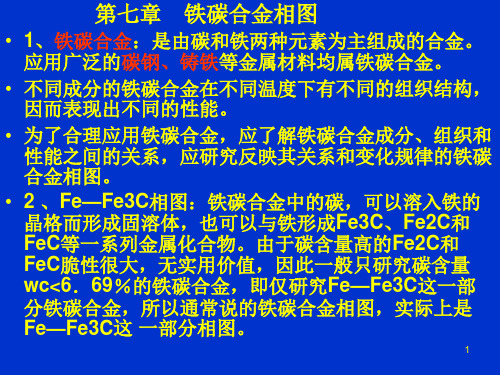

铁碳合金相图非合金钢[（GB ／T 13304-91），将钢分为非合金钢、低合金钢和合金钢三大类]和铸铁是应用极其广泛的重要金属材料，都是以铁为基主要由铁和碳组成的铁碳合金。
了解铁碳合金成分与组织、性能的关系，有助于我们更好地研究和使用钢铁材料。
本章将着重讨论铁碳相图及其应用方面的一些问题。
铁与碳可以形成一系列化合物：C Fe 3、C Fe 2、FeC 等。
C Fe 3的含碳量为6.69％，铁碳合金含碳量超过6.69％，脆性很大，没有实用价值，所以本章讨论的铁碳相图，实际是Fe -C Fe 3相图。
相图的两个组元是Fe 和C Fe 3。
3.1 Fe -C Fe 3系合金的组元与基本相3.l.l 组元⑴纯铁 Fe 是过渡族元素，1个大气压下的熔点为1538℃，20℃时的密度为2/m kg 3107.87⨯。
纯铁在不同的温度区间有不同的晶体结构（同素异构转变），即： δ-Fe （体心）γ-Fe （面心）α-Fe （体心） 工业纯铁的力学性能大致如下：抗拉强度b σ=180～230MPa ，屈服强度2.0σ＝100～170MPa ，伸长率=δ30～50％，硬度为50～80HBS 。
可见，纯铁强度低，硬度低，塑性好，很少做结构材料，由于有高的磁导率，主要作为电工材料用于各种铁芯。
⑵C Fe 3 C Fe 3是铁和碳形成的间隙化合物，晶体结构十分复杂，通常称渗碳体，可用符号Cm 表示。
C Fe 3具有很高的硬度但很脆，硬度约为950～1050HV ，抗拉强度b σ=30MPa ，伸长率0=δ。
3.1.2 基本相Fe -C Fe 3相图中除了高温时存在的液相L ，和化合物相C Fe 3外，还有碳溶于铁形成的几种间隙固溶体相：⑴ 高温铁素体 碳溶于δ-Fe 的间隙固溶体，体心立方晶格，用符号δ表示。
⑵ 铁素体 碳溶于α-Fe 的间隙固溶体，体心立方晶格，用符号α或F 表示。
F 中碳的固溶度极小，室温时约为0.0008％,600℃时约为0.0057％,在727℃时溶碳量最大，约为0.0218％，但也不大，在后续的计算中，如果无特殊要求可忽略不计。
铁碳合金的结晶一.铁碳相图☆提示：重点内容铁碳相图是研究钢和铸铁的基础，对于钢铁材料的应用以及热加工和热处理工艺的制订也具有重要的指导意义。
铁和碳可以形成一系列化合物，如Fe3C、Fe2C、FeC等, 有实用意义并被深入研究的只是Fe-Fe3C部分，通常称其为 Fe-Fe3C相图, 此时相图的组元为Fe和Fe3C。
Fe-Fe3C相图Fe-FeC相图中各点的温度、碳含量及含义31. 铁碳合金的组元(1) Fe 铁是过渡族元素, 熔点或凝固点为1538℃, 相对密度是7.87g/cm3。
纯铁从液态结晶为固态后, 继续冷却到1394℃及912℃时, 先后发生两次同素异构转变。
（见2-1-2）？纯铁是如何结晶的工业纯铁的机械性能特点是强度低、硬度低、塑性好。
主要机械性能如下：抗拉强度极限σb180MPa～230MPa抗拉屈服极限σ0.2100MPa～170MPa延伸率δ30%～50%断面收缩率ψ 70%～80%冲击韧性 a k 1.6×106J/m2～2×106J/m2硬度50HB～80HB(2) Fe3C Fe3C是Fe与C的一种具有复杂结构的间隙化合物, 通常称为渗碳体, 用Cm表示。
渗碳体的机械性能特点是硬而脆, 大致性能如下：2. 铁碳合金中的相Fe-Fe3C相图中存在五种相。
①液相L 液相L是铁与碳的液溶体。
②δ相δ相又称高温铁素体, 是碳在δ-Fe中的间隙固溶体, 呈体心立方晶格, 在1394℃以上存在, 在1495℃时溶碳量最大, 为0.09%。
③α相α相也称铁素体, 用符号 F或α表示, 是碳在α-Fe 中的间隙固溶体, 呈体心立方晶格。
铁素体中碳的固溶度极小, 室温时约为0.0008%, 600℃时为 0.0057%, 在727℃时溶碳量最大, 为0.0218%。
铁素体的性能特点是强度低、硬度低、塑性好。
其机械性能与工业纯铁大致相同。
④γ相相常称奥氏体, 用符号 A或γ表示, 是碳在γ-Fe中的间隙固溶体, 呈面心立方晶格。
第4章铁碳合金相图与碳钢以铁碳合金为基础的碳钢、铸铁是应用最为广泛的金属材料。
通过铁碳合金相图可以确定碳钢、铸铁的熔炼、铸造、锻造和热处理工艺参数。
4.1 铁碳合金相图铁和碳的合金称为铁碳合金。
在二元合金中铁碳合金应用最为广泛。
根据碳的质量分数不同，可分为碳钢和铸铁两大类。
碳钢是指碳的质量分数为0.02%~2.11%的铁碳合金；铸铁是指碳的质量分数大于2.11%的铁碳合金；铁碳合金相图是研究铁碳合金成分、组织和性能之间的关系及其变化规律的重要工具，了解和掌握它对制定钢铁的各种加工工艺都有重要指导作用。
铁碳合金相图诞生已一百多年，经过越来越精确的测定，形成了目前通用的图样。
铁碳合金相图较复杂，由多种基本类型相图组成，本节介绍铁碳合金相图中具有实用价值部分的Fe—Fe3C相图。
4.1.1.铁碳合金的基本相及组织铁碳合金在固态下的基本组织有铁素体、奥氏体、渗碳体、珠光体、莱氏体。
(1)铁素体碳溶解在α-Fe中形成的间隙固溶体，以符号“F”或“α”表示。
铁素体中溶解碳的能力很小，最大溶解度在727℃时，为0.0218%，随着温度的降低，其溶解度逐渐减小，室温时铁素体中只能溶解0.0008%的碳。
铁素体的力学性能以及物理、化学性能与纯铁极相近，塑性、韧性很好，强度、硬度很低。
(2)奥氏体碳溶解在γ-Fe形成的间隙固溶体，以符号“A”或“γ”表示。
奥氏体的溶碳能力比铁素体大，在1148℃时，碳在γ-Fe中的最大溶解度为2.11%，随着温度降低，其溶解度也减小，在727℃时，为0.77%。
奥氏体的强度、硬度低，塑性、韧性高，易于塑性变形。
在铁碳合金平衡状态时，奥氏体为高温下存在的基本相，也是绝大多数钢种进行锻压、轧制等加工变形所要求的组织。
（3）渗碳体渗碳体是具有复杂晶格的铁与碳的间隙化合物，每个晶胞中有一个碳原子和三个铁原子。
渗碳体一般以“Fe3C”表示，其含碳量为6.69%。
渗碳体的硬度很高，为800HB，塑性、韧性很差，几乎等于零，所以渗碳体的性能特点是硬而脆。
