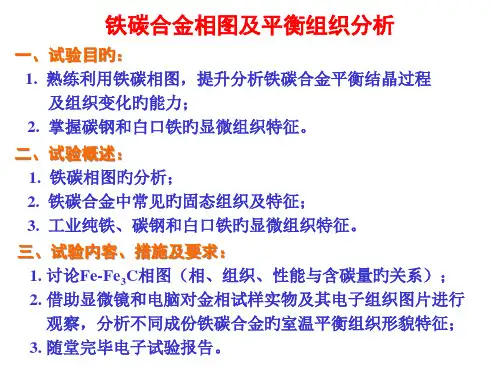

铁碳合金相图及平衡组织分析

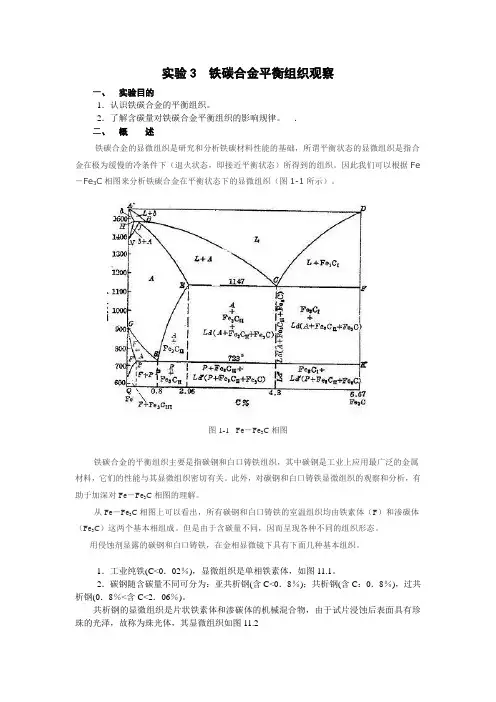

实验3 铁碳合金平衡组织观察一、实验目的1．认识铁碳合金的平衡组织。

2．了解含碳量对铁碳合金平衡组织的影响规律。

．二、概述铁碳合金的显微组织是研究和分析铁碳材料性能的基础，所谓平衡状态的显微组织是指合金在极为缓慢的冷条件下（退火状态，即接近平衡状态）所得到的组织。

因此我们可以根据Fe －Fe3C相图来分析铁碳合金在平衡状态下的显微组织（图1-1所示）。

图1-1 Fe－Fe3C相图铁碳合金的平衡组织主要是指碳钢和白口铸铁组织，其中碳钢是工业上应用最广泛的金属材料，它们的性能与其显微组织密切有关。

此外，对碳钢和白口铸铁显微组织的观察和分析，有助于加深对Fe－Fe3C相图的理解。

从Fe－Fe3C相图上可以看出，所有碳钢和白口铸铁的室温组织均由铁素体（F）和渗碳体（Fe3C）这两个基本相组成。

但是由于含碳量不同，因而呈现各种不同的组织形态。

用侵蚀剂显露的碳钢和白口铸铁，在金相显微镜下具有下面几种基本组织。

1．工业纯铁(C<0．02％)，显微组织是单相铁素体，如图11.1。

2．碳钢随含碳量不同可分为：亚共析钢(含C<0．8％)；共析钢(含C：0．8％)，过共析钢(0．8％<含C<2．06％)。

共析钢的显微组织是片状铁素体和渗碳体的机械混合物，由于试片浸蚀后表面具有珍珠的光泽，故称为珠光体，其显微组织如图11.2图11.1 图11. 2材料：工业纯铁材料：T8(0．8％C)处理方法：退火热处理方法；退火腐蚀剂：4％HNO3，酒精溶液腐蚀剂：4％HNO3，酒精溶液显微组织：铁素体(白亮块是晶显微组织：珠光体，(白亮基体粒，黑线是晶粒边界) 是铁素体，细夹条是渗碳体)放大倍数：100×放大倍数；400×图中的白亮基体是铁素体，细夹条是渗碳体，黑线是铁素体和渗碳体的相界面。

如放大倍数低或片层过薄时，则看不到片层结构，而呈暗黑色块状物。

亚共析钢的显微组织是由铁素体与珠光体组成。

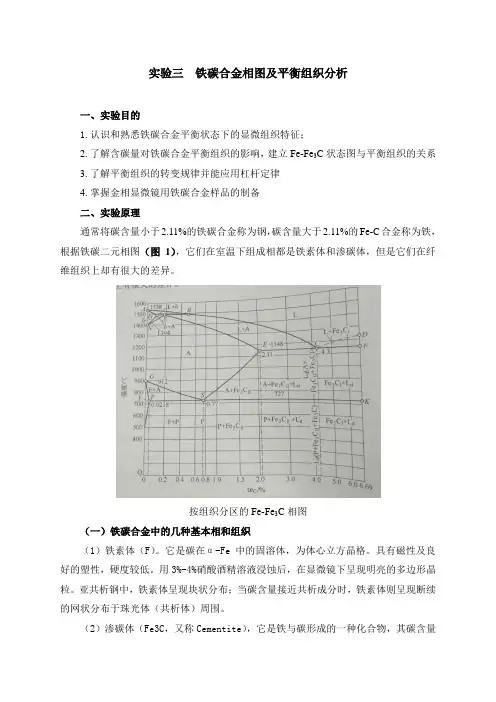

实验三铁碳合金相图及平衡组织分析一、实验目的1.认识和熟悉铁碳合金平衡状态下的显微组织特征；2.了解含碳量对铁碳合金平衡组织的影响，建立Fe-Fe3C状态图与平衡组织的关系3.了解平衡组织的转变规律并能应用杠杆定律4.掌握金相显微镜用铁碳合金样品的制备二、实验原理通常将碳含量小于2.11%的铁碳合金称为钢，碳含量大于2.11%的Fe-C合金称为铁，根据铁碳二元相图（图1），它们在室温下组成相都是铁素体和渗碳体，但是它们在纤维组织上却有很大的差异。

按组织分区的Fe-Fe3C相图（一）铁碳合金中的几种基本相和组织（1）铁素体（F）。

它是碳在α-Fe中的固溶体，为体心立方晶格。

具有磁性及良好的塑性，硬度较低。

用3%-4%硝酸酒精溶液浸蚀后，在显微镜下呈现明亮的多边形晶粒。

亚共析钢中，铁素体呈现块状分布；当碳含量接近共析成分时，铁素体则呈现断续的网状分布于珠光体（共析体）周围。

（2）渗碳体（Fe3C，又称Cementite），它是铁与碳形成的一种化合物，其碳含量为6.69%。

用3%-4%的硝酸酒精溶液寝蚀后，呈现亮白色；若用热苦味酸钠溶液寝蚀，则渗碳体呈现黑色而铁素体仍为白色，由此可以区别铁素体与渗碳体。

此外，按铁碳合金成分和形成条件不同，渗碳体呈现不同的的形态：一次渗碳体，从液相中析出，呈现条状；二次渗碳体（次生相），从奥氏体中析出，呈现网络状，沿奥氏体晶界分布，经球化退火，渗碳体呈现颗粒状；三次渗碳体，从铁素体中析出，常呈现颗粒状；共晶渗碳体与奥氏体同时生长，称为莱氏体；共析渗碳体与铁素体同时生长，称为珠光体。

（3）珠光体（P），它是铁素体和渗碳体的机械混合物，是共析转变的产物。

由杠杆定律可以求得铁素体和渗碳体的含量比为8:1。

因此，铁素体后，渗碳体薄。

硝酸酒精寝蚀后可观察到两种不同的组织形态。

1）片状珠光体，它是由铁素体与渗碳体交替排列形成的层状组织，腈硝酸酒精溶液寝蚀后，在不同放大倍数下，可以观察到具有不同特征的层片状组织。

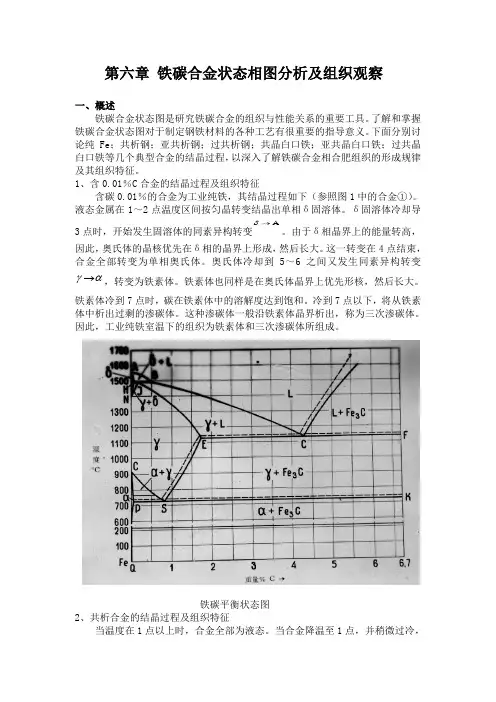

第六章铁碳合金状态相图分析及组织观察一、概述铁碳合金状态图是研究铁碳合金的组织与性能关系的重要工具。

了解和掌握铁碳合金状态图对于制定钢铁材料的各种工艺有很重要的指导意义。

下面分别讨论纯Fe；共析钢；亚共析钢；过共析钢；共晶白口铁；亚共晶白口铁；过共晶白口铁等几个典型合金的结晶过程，以深入了解铁碳合金相合肥组织的形成规律及其组织特征。

1、含0.01％C合金的结晶过程及组织特征含碳0.01％的合金为工业纯铁，其结晶过程如下（参照图1中的合金①）。

液态金属在1～2点温度区间按匀晶转变结晶出单相δ固溶体。

δ固溶体冷却导3点时，开始发生固溶体的同素异构转变Aδ→。

由于δ相晶界上的能量转高，因此，奥氏体的晶核优先在δ相的晶界上形成，然后长大。

这一转变在4点结束，合金全部转变为单相奥氏体。

奥氏体冷却到5～6之间又发生同素异构转变γα→，转变为铁素体。

铁素体也同样是在奥氏体晶界上优先形核，然后长大。

铁素体冷到7点时，碳在铁素体中的溶解度达到饱和。

冷到7点以下，将从铁素体中析出过剩的渗碳体。

这种渗碳体一般沿铁素体晶界析出，称为三次渗碳体。

因此，工业纯铁室温下的组织为铁素体和三次渗碳体所组成。

铁碳平衡状态图2、共析合金的结晶过程及组织特征当温度在1点以上时，合金全部为液态。

当合金降温至1点，并稍微过冷，开始从液体中析出奥氏体。

继续降温从液体汇总析出奥氏体，液相的浓度沿BC 线变化，奥氏体的浓度沿JE 线变化。

两相相对重量的比值可由杠杆定律求出： QLaOQA Ob ＝奥氏体初次晶在液态金属中自由长大，一般呈树枝状。

降温至2点结晶终了，变成了单相的奥氏体组织。

在2－3点温度区间，为单相奥氏体，相的浓度等于合金的成分，没有成分和组织的变化。

在3点共析成分的奥氏体发生共析转变，形成的转变产物为珠光体。

平衡条件下所得的珠光体组织是一层铁素体和一层渗碳体交替排列的机械混合物。

用3％硝酸酒精溶液浸蚀后，窄的条纹为渗碳体，宽的白色条纹危房铁素体，这是因为浸蚀时，铁素体被均匀浸蚀，而渗碳体叫铁素体硬，不易被浸蚀，故凸出于铁素体之外。

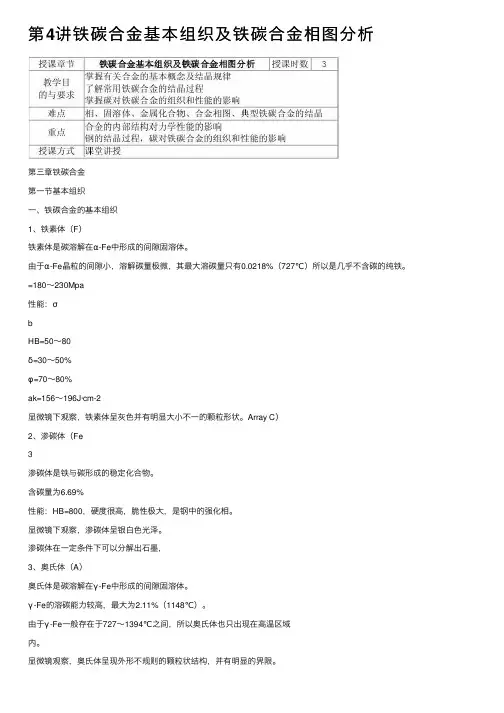

第4讲铁碳合⾦基本组织及铁碳合⾦相图分析第三章铁碳合⾦第⼀节基本组织⼀、铁碳合⾦的基本组织1、铁素体（F）铁素体是碳溶解在α-Fe中形成的间隙固溶体。

由于α-Fe晶粒的间隙⼩，溶解碳量极微，其最⼤溶碳量只有0.0218%（727℃）所以是⼏乎不含碳的纯铁。

=180～230Mpa性能：σbHB=50～80δ=30～50%φ=70～80%ak=156～196J·cm-2显微镜下观察，铁素体呈灰⾊并有明显⼤⼩不⼀的颗粒形状。

Array C）2、渗碳体（Fe3渗碳体是铁与碳形成的稳定化合物。

含碳量为6.69%性能：HB=800，硬度很⾼，脆性极⼤，是钢中的强化相。

显微镜下观察，渗碳体呈银⽩⾊光泽。

渗碳体在⼀定条件下可以分解出⽯墨，3、奥⽒体（A）奥⽒体是碳溶解在γ-Fe中形成的间隙固溶体。

γ-Fe的溶碳能⼒较⾼，最⼤为2.11%（1148℃）。

由于γ-Fe⼀般存在于727～1394℃之间，所以奥⽒体也只出现在⾼温区域内。

显微镜观察，奥⽒体呈现外形不规则的颗粒状结构，并有明显的界限。

性能：δ=40～50%，具有良好的塑性和低的变形抗⼒。

是绝⼤多数钢种在⾼温进⾏压⼒加⼯所需的组织。

4、珠光体（P）珠光体是铁素体和渗碳体组成的共析体。

珠光体的平均含碳量为0.77%，在727℃以下温度范围内存在。

显微镜观察，珠光体呈层⽚状特征，表⾯具有珍珠光泽，因此得名。

=750Mpa性能：σbHB=160～180较⾼δ=20～25%φ=30～40%适中5、莱⽒体（Ld）莱⽒体是由奥⽒体和渗碳体组成的共晶体。

铁碳合⾦中含碳量为4.3%的液体冷却到1148℃时发⽣共晶转变，⽣成⾼温莱⽒体。

合⾦继续冷却到727℃时，其中的奥⽒体转变为珠光体，故室温时由珠光体和渗碳体组成，叫低温莱⽒体。

统称莱⽒体。

第⼆节铁碳合⾦相图分析各主要线的意义：相图中的线是把具有相同转变性质的各个成分合⾦的开始点和终了点，分别⽤光滑曲线连接起来得到的，代表了铁碳合⾦内部组织发⽣转变的界限。

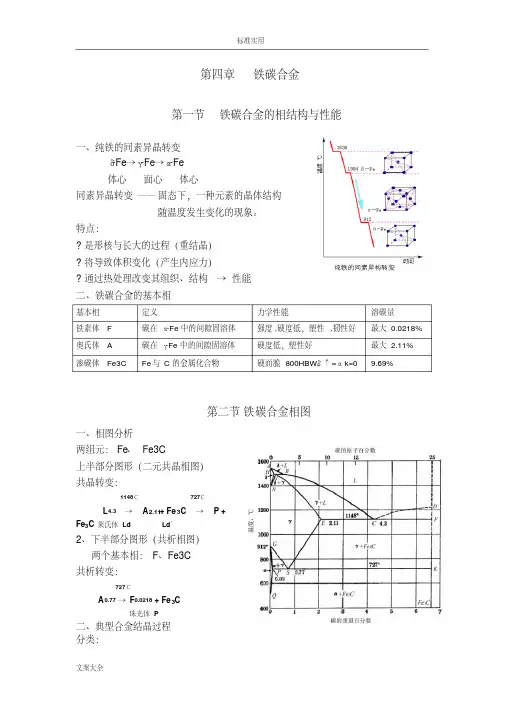

第四章铁碳合金第一节铁碳合金的相结构与性能一、纯铁的同素异晶转变δ-Fe→γ-Fe→α-Fe体心面心体心同素异晶转变——固态下,一种元素的晶体结构随温度发生变化的现象.特点：是形核与长大的过程重结晶将导致体积变化产生内应力通过热处理改变其组织、结构→ 性能二、铁碳合金的基本相基本相定义力学性能溶碳量铁素体 F碳在α-Fe中的间隙固溶体强度,硬度低,塑性,韧性好最大%奥氏体 A碳在γ-Fe中的间隙固溶体硬度低,塑性好最大%渗碳体Fe3C Fe与C的金属化合物硬而脆800HBW,δ↑=αk=0%第二节铁碳合金相图一、相图分析两组元：Fe、 Fe3C上半部分图形二元共晶相图共晶转变：1148℃ 727℃→ + Fe3C →P + Fe3C莱氏体Ld Ld′2、下半部分图形共析相图两个基本相：F、Fe3C共析转变：727℃→ + Fe3C珠光体P二、典型合金结晶过程分类：三条重要的特性曲线① GS线---又称为A3线它是在冷却过程中由奥氏体析出铁素体的开始线或者说在加热过程中铁素体溶入奥氏体的终了线.② ES线---是碳在奥氏体中的溶解度曲线当温度低于此曲线时就要从奥氏体中析出次生渗碳体通常称之为二次渗碳体因此该曲线又是二次渗碳体的开始析出线.也叫Acm线.③ PQ线---是碳在铁素体中的溶解度曲线.铁素体中的最大溶碳量于727oC时达到最大值%.随着温度的降低铁素体中的溶碳量逐渐减少在300oC以下溶碳量小于%.因此当铁素体从727oC冷却下来时要从铁素体中析出渗碳体称之为三次渗碳体记为Fe3CⅢ.工业纯铁<%C钢——亚共析钢、共析钢%C、过共析钢白口铸铁——亚共晶白口铸铁、共晶白口铸铁、过共晶白口铸铁L → L+A → A → PF+Fe3CL → L+A → A → A+F →P+FL → L+A → A → A+ Fe3CⅡ→P+ Fe3CⅡ4、共晶白口铸铁L → LdA+Fe3C →LdA+Fe3C+ Fe3CⅡ → Ld′P+Fe3C+Fe3CⅡ5、亚共晶白口铸铁L → LdA+Fe3C + A →Ld+A+ Fe3CⅡ → Ld′+P+ Fe3CⅡ6、过共晶白口铸铁L → LdA+Fe3C + Fe3C → Ld + Fe3C→ Ld′+ Fe3C三、铁碳合金的成分、组织、性能之间的关系1、含碳量对铁碳合金平衡组织的影响2、含碳量对铁碳合金力学性能的影响四、铁碳合金相图的应用1、选材方面的应用2、在铸造、锻造和焊接方面的应用3、在热处理方面的应用第三节碳钢非合金钢碳钢是指ωc≤%,并含有少量锰、硅、磷、硫等杂质元素的铁碳合金.铁碳合金具有良好的力学性能和工艺性能,且价格低廉,故广泛应用.一、杂质元素对碳钢性能的影响1、锰Mn + FeO → MnO + Fe 脱氧Mn+ S → MnS 炉渣去硫Mn溶入铁素体→ 固溶强化Mn溶入Fe3C → 形成合金渗碳体Fe, Mn3C Mn <%,对性能影响不大2、硅Si + FeO → SiO2 + Fe 脱氧Si溶入铁素体→ 固溶强化Si<%,对性能影响不大3、硫钢中S+Fe → FeS.FeS与Fe形成低熔点的共晶体985℃分布在晶界上,当钢在热加工1000~1200℃时,共晶体熔化,导致开裂——热脆消除热脆：Mn+ S → MnS熔点高1620℃并有一定塑性硫是一种有害元素4、磷钢中磷全部溶于铁素体,产生强烈固溶强化,低温时更加严重——冷脆磷是一种有害元素二、碳钢的分类按含碳量分：低碳钢～、中碳钢～、高碳钢～%按质量分类：普通碳钢、优质碳钢、特殊碳钢S、P含量按用途分类：碳素结构钢、碳素工具钢三、碳钢的牌号、性能和应用1、碳素结构钢GB700-88 Q195, Q215, Q235, Q255, Q275五大类,20个钢种GB700-79 A1, A2, A3, A4, A5Q235-AF表示：σs≥235Mpa,质量等级为A,沸腾钢.应用：Q195, Q215——塑性高,用于冲压件、铆钉、型钢等； Q235——强度较高,用于轴、拉杆、连杆等；Q255, Q275——强度更高,用于轧辊、主轴、吊钩等.2、优质碳素结构钢优质碳素结构钢：优质钢、高级优质钢A、特级优质钢E 牌号：08F ——冲压件；45——齿轮、连杆、轴类；65 Mn——弹簧、弹簧垫圈、轧辊等.3、碳素工具钢牌号：T8、T8A——木工工具；T10、T10A——手锯锯条、钻头、丝锥、冷冲模；T12、T12A——锉刀、绞刀、量具.4、铸钢表示方法：用力学性能表示ZG200-400σs≥200Mpa,σb≥400Mpa用化学成分表示ZG30%C用于制作形状复杂且强度和韧性要求较高的零件,如轧钢机架、缸体、制动轮、曲轴等.. 状态图中的特性点Fe- Fe3C相图中各点的温度、浓度及其含义Fe-Fe3C 相图中各特性点的符号及意义二. 状态图中的特性线Fe-C合金相图中的特性线三. 状态图中的相区在Fe-Fe3C相图中共有五个单相区、七个两相区和三个三相区.五个单相区是:ABCD以上——液相区LAHNA——δ固溶体区δα、δNJESGN——奥氏体区γ或AGPQG——铁素体区α或FDFKL——渗碳体区Fe3C或Cm两相区是:L+δ、L+γ、L+ Fe3C、δ+γ、α+γ、γ+ Fe3C和α+ Fe3C.三个三相区是:HJB线、ECF线和PSK线.1. 工业纯铁含C≤%——其显微组织为铁素体+Fe3CⅢ.2. 钢含C在~%——其特点是高温组织为单相奥氏体具有良好的塑性因而适于锻造.根据室温组织的不同钢又可分为三类:① 亚共析钢< C <%——其组织是铁素体+珠光体② 共析钢C=%——其组织为珠光体③ 过共析钢< C≤%——其组织为珠光体+渗碳体3. 铁在1538ºC结晶为δ-FeX射线结构分析表明它具有体心立方晶格.当温度继续冷却至1394ºC时δ-Fe转变为面心立方晶格的γ- Fe通常把δ-Fe←→γ- Fe的转变称为A4转变转变的平衡临界点称为A4点.当温度继续降至912ºC时面心立方晶格的γ- Fe又转变为体心立方晶格的α-Fe把γ- Fe←→α-Fe的转变称为A3转变转变的平衡临界点称为A3点.4. 三条重要的特性曲线① GS线---又称为A3线它是在冷却过程中由奥氏体析出铁素体的开始线或者说在加热过程中铁素体溶入奥氏体的终了线.② ES线---是碳在奥氏体中的溶解度曲线当温度低于此曲线时就要从奥氏体中析出次生渗碳体通常称之为二次渗碳体因此该曲线又是二次渗碳体的开始析出线.也叫Acm线.③ PQ线---是碳在铁素体中的溶解度曲线.铁素体中的最大溶碳量于727ºC时达到最大值%.随着温度的降低铁素体中的溶碳量逐渐减少在300ºC以下溶碳量小于%.因此当铁素体从727ºC冷却下来时要从铁素体中析出渗碳体称之为三次渗碳体记为Fe3CⅢ.四. 名词1. 铁素体:是碳在α-Fe中形成的固溶体常用“δ”或“F”表示.铁素体在770ºC以上具有顺磁性在770ºC以下时呈铁磁性.通常把这种磁性转变称为A2转变把磁性转变温度称为铁的居里点.碳溶于δ-Fe中形成的固溶体叫δ铁素体在1495ºC时其最大溶碳量为%.2. 顺磁性:就是在顺磁物质中分子具有固有磁矩无外磁场时由于热运动各分子磁矩的取向无规宏观上不显示磁性;在外磁场作用下各分子磁矩在一定程度上沿外场排列起来宏观上呈现磁性这种性质称为顺磁性.3. 铁磁性:就是磁性很强的物质在未磁化时宏观上不显示出磁性但在外加磁场后将会显示很强的宏观磁性.4. 奥氏体:是碳溶于γ-Fe中所形成的固溶体用“γ”或“A”表示.奥氏体只有顺磁性而不呈现铁磁性.碳在γ-Fe 中是有限溶解其最大溶解度为%1148ºC.5. 渗碳体:是铁与碳的稳定化合物Fe3C 用“C”表示.其含碳量为%.由于碳在α-Fe中的溶解度很小所以在常温下碳在铁碳合金中主要是以渗碳体的形式存在.渗碳体于低温下具有一定的铁磁性但是在230ºC以上铁磁性就消失了所以230ºC是渗碳体的磁性转变温度称为A0转变.渗碳体的熔点为1227ºC.它不能单独存在总是与铁素体混合在一起.在钢中它主要是强化相它的形态、大小及分布对钢的性能有很大的影响.另外渗碳体在一定的条件下可以分解形成石墨状的自由碳.即Fe3C——→3Fe+C石墨6. 珠光体:是由铁素体和渗碳体所组成的机械混合物常用“P”表示.珠光体存在于727ºC以下至室温.五. 铁碳合金相图的应用一在选材方面的应用若需要塑性、韧性高的材料应选用低碳钢含碳为~%;需要强度、塑性及韧性都较好的材料应选用中碳钢含碳为~%;当要求硬度高、耐磨性好的材料时应选用高碳钢含碳为~%.一般低碳钢和中碳钢主要用来制造机器零件或建筑结构.高碳钢主要用来制造各种工具.二在制定热加工工艺方面的应用铁碳相图总结了不同成分的合金在缓慢加热和冷却时组织转变的规律即组织随温度变化的规律这就为制定热加工及热处理工艺提供了依据.钢处于奥氏体状态时强度较低、塑性较好便于塑性变形.因此钢材在进行锻造、热轧时都要把坯料加热到奥氏体状态.各种热处理工艺与状态图也有密切的关系退火、正火、淬火温度的选择都得参考铁碳相图.六. 应用铁碳相图应注意的几个问题1. 铁碳相图不能说明快速加热或冷却时铁碳合金组织的变化规律.2. 可参考铁碳相图来分析快速加热或冷却的问题但还应借助于其他理论知识.3. 相图告诉我们铁碳合金可能进行的相变但不能看出相变过程所经过的时间.相图反映的是平衡的概念而不是组织的概念.铁碳相图是由极纯的铁和碳配制的合金测定的而实际的钢铁材料中还含有或有意加入许多其他元素.其中有些元素对临界点和相的成分都有很大的影响此时必须借助于三元或多元相图来分析和研究.第二部分晶体结构一. 金属键1. 金属键:金属原子依靠运动于其间的公有化的自由电子的静电作用而结合起来这种结合方式叫金属键.2. 在固态金属及合金中众多的原子依靠金属键牢固的结合在一起.二. 晶体结构1. 晶体:凡是原子或离子、分子在三维空间按一定规律呈周期性排列的固体均是晶体.液态金属的原子排列无周期规则性不为晶体.2. 晶体结构:是指晶体中原子或离子、分子、原子集团的具体排列情况也就是晶体中这些质点原子或离子、分子、原子集团在三维空间有规律的周期性的重复排列方式.3. 三种典型的金属晶体结构a. 体心立方晶格:晶胞的三个棱边长度相等三个轴间夹角均为90º构成立方体.除了在晶胞的八个角上各有一个原子外在立方体的中心还有一个原子.b. 面心立方晶格:在晶胞的八个角上各有一个原子构成立方体在立方体6个面的中心各有一个原子.c. 密排六方晶格:在晶胞的12个角上各有一个原子构成六方柱体上底面和下底面的中心各有一个原子晶胞内还有3个原子.三. 固溶体1. 固溶体:合金的组元以不同的比例相互混合混合后形成的固相的晶体结构与组成合金的某一组元的相同这种相就称为固溶体.2. 置换固溶体:是指溶质原子位于溶剂晶格的某些结点位置所形成固溶体.3. 间隙固溶体:是指溶质原子不是占据溶剂晶格的正常结点位置而是填入溶剂原子间的一些间隙中.4. 金属化合物:是合金组元间发生相互作用而形成的一种新相又称为中间相其晶格类型和性能均不同于任一组元一般可以用分子式大致表示其组成.除了固溶体外合金中另一类相是金属化合物.四. 金属的结晶1. 金属的结晶:金属由液态转变为固态的过程称为凝固由于凝固后的固态金属通常是晶体所以又将这一转变过程称之为结晶.2. 杠杆定律的应用.在合金的结晶过程中合金中各个相的成分以及它们的相对含量都在发生着变化.为了了解相的成分及其相对含量就需要应用杠杆定律.对于二元合金两相共存时两个平衡相的成分固定不变.五. 同素异构转变当外部条件如温度和压强改变时金属内部由一种晶体结构向另一种晶体结构的转变称为多晶型转变或同素异构转变.六. 晶体的各向异性各向异性是晶体的一个重要特性是区别于非晶体的一个重要标志.晶体具有各向异性的原因是由于在不同的晶向上的原子紧密程度不同所致.原子的紧密程度不同意味着原子之间的距离不同从而导致原子之间的结合力不同使晶体在不同晶向上的物理、化学和机械性能不同.第三部分元素的影响1. 锰和硅的影响:锰和硅是炼钢过程中必须加入的脱氧剂用以去除溶于钢液中的氧.它还可以把钢液中的F eO还原成铁并生成MnO和SiO2.脱氧剂中的锰和硅总会有一部分溶于钢液中冷至室温后即溶于铁素体中提高铁素体的强度.锰对钢的机械性能有良好的影响它能提高钢的强度和硬度当含锰量低于%时可以稍微提高或不降低钢的塑性和韧性.碳钢中的含硅量一般小于%它也是钢中的有益元素.硅溶于铁素体后有很强的固溶强化作用显著的提高了钢的强度和硬度但含量较高时将使钢的塑性和韧性下降.2. 硫的影响:硫是钢中的有害元素.硫只能溶于钢液中在固态中几乎不能溶解而是以FeS夹杂的形式存在于固态钢中.硫的最大危害是引起钢在热加工时开裂这种现象称为热脆.防止热脆的方法是往钢中加入适量的锰形成MnS可以避免产生热脆.硫能提高钢的切削加工性能.在易切削钢中含硫量通常为%~%同时含锰量为%~%.3. 磷的影响:一般来说磷是有害的杂质元素.无论是高温还是低温磷在铁中具有较大的溶解度所以钢中的磷都固溶于铁中.磷具有很强的固溶强化作用它使钢的强度、硬度显著提高但剧烈地降低钢的韧性尤其是低温韧性称为冷脆磷的有害影响主要就在于此.4. 氮的影响:一般认为钢中的氮是有害元素但是氮作为钢中合金元素的应用已日益受到重视.5. 氢的影响:氢对钢的危害是很大的.一是引起氢脆.二是导致钢材内部产生大量细微裂纹缺陷——白点在钢材纵断面上呈光滑的银白色的斑点在酸洗后的横断面上则成较多的发丝壮裂纹.存在白点时钢材的延伸率显著下降尤其是断面收缩率和冲击韧性降低的更多有时可接近于零值.因此具有白点的钢是不能用的.6. 氧及其它非金属夹杂物的影响:氧在钢中的溶解度非常小几乎全部以氧化物夹杂的形式存在于钢中如FeO、AL2O3、SiO2、MnO、CaO、MgO等.除此之外钢中往往存在FeS、MnS、硅酸盐、氮化物及磷化物等.这些非金属夹杂物破坏了钢的基体的连续性在静载荷和动载荷的作用下往往成为裂纹的起点.它们的性质、大小、数量及分布状态不同程度地影响着钢的各种性能尤其是对钢的塑性、韧性、疲劳强度和抗腐蚀性能等危害很大.因此对非金属夹杂物应严加控制.第四部分热处理一. 热处理的作用1. 热处理:是将钢在固态下加热到预定的温度保温一定的时间然后以预定的方式冷却下来的一种热加工工艺.钢中组织转变的规律是热处理的理论基础称为热处理原理.热处理原理包括钢的加热转变、珠光体转变、马氏体转变、贝氏体转变和回火转变.在临界温度以下处于不稳定状态的奥氏体称为过冷奥氏体.钢在加热和冷却时临界温度的意义如下:Ac1——加热时珠光体向奥氏体转变的开始温度;Ar1——冷却时奥氏体向珠光体转变的开始温度;Ac3——加热时先共析铁素体全部转变为奥氏体的终了温度;Ar3——冷却时奥氏体开始析出先共析铁素体的温度;Accm——加热时二次渗碳体全部溶入奥氏体的终了温度;Arcm——冷却时奥氏体开始析出二次渗碳体的温度.通常把加热时的临界温度加注下标“C”而把冷却时的临界温度加注下标“r”.2. 珠光体转变——是过冷奥氏体在临界温度A1以下比较高的温度范围内进行的转变.珠光体转变是单相奥氏体分解为铁素体和渗碳体两个新相的机械混合物的相变过程因此珠光体转变必然发生碳的重新分布和铁的晶格改组.由于相变在较高温度下发生铁、碳原子都能进行扩散所以珠光体转变是典型的扩散型相变.无论珠光体、索氏体还是屈氏体都属于珠光体类型的组织.它们的本质是相同的都是铁素体和渗碳体组成的片层相间的机械混合物.它们之间的差别只是片层间距的大小不同而已.珠光体的片层间距:450～150 nm形成于A1～650℃温度范围内.索氏体的片层间距:150～80nm形成于650～600℃温度范围内.屈氏体的片层间距:80～30nm形成于600～550℃温度范围内.3. 马氏体转变——是指钢从奥氏体化状态快速冷却抑制其扩散性分解在较低温度下低于Ms点发生的转变.马氏体转变属于低温转变.钢中马氏体是碳在α-Fe中的过饱和固溶体具有很高的强度和硬度.由于马氏体转变发生在较低温度下此时铁原子和碳原子都不能进行扩散马氏体转变过程中的Fe的晶格改组是通过切变方式完成的因此马氏体转变是典型的非扩散型相变.二. 热处理工艺1. 退火和正火:将金属及其合金加热保温和冷却使其组织结构达到或接近平衡状态的热处理工艺称为退火或回火.A. 低温退火去应力退火:是指钢材及各类合金为消除内应力而施行的退火.加热温度< A1 碳钢及低合金钢550～650℃高合金工具钢600～750℃B. 再结晶退火:加热温度> Tr Tr+150～250℃C. 扩散退火:是指为了改善和消除在冶金过程中形成的成分不均匀性而实行的退火.1 通过扩散退火可以使在高温下固溶于钢中的有害气体主要是氢脱溶析出这时称为脱氢退火.2 均匀化退火的任务在于消除枝晶成分偏析改善某些可以溶入固溶体夹杂物如硫化物的状态从而使钢的组织与性能趋与均一.扩散退火的加热温度> Ac3 Acm 在固相线以下高温加热同时也要考虑不使奥氏体晶粒过于长大.碳钢1100～1200℃D. 完全退火:是指将充分奥氏体化的钢缓慢冷却而完成重结晶过程的退火.加热温度 Ac3+30～50℃E. 等温退火:是指将奥氏体用较快的速度冷却到临界点以下较高温度范围进行珠光体等温转变的退火. 加热温度 Ac3～Ac12. 正火:是指将碳合金加热到临界点Ac3以上适当温度并保持一定时间然后在空气中冷却的工艺方法.过共析钢正火后可消除网状碳化物而低碳钢正火后将显著改善钢的切削加工性.所有的钢铁材料通过正火均可使锻件过热晶粒细化和消除内应力.正火比退火的冷却速度快正火后的组织比退火后的组织细.3. 淬火与回火1. 淬火:是指将钢通过加热、保温和大于临界淬火速度Vc的冷却是过冷奥氏体转变为马氏体或贝氏体组织的工艺方法.2. 钢的淬透性:就是钢在淬火时能够获得马氏体的能力它是钢材本身固有的一个属性.3. 当淬火应力在工件内超过材料的强度极限时在应力集中处将导致开裂.4. 回火:本质上是淬火马氏体分解以及碳化物析出、聚集长大的过程.它与淬火不同点是由非平衡态向平衡态稳定态的转变.4. 化学热处理:是将工件放在一定的活性介质中加热使非金属或金属元素扩散到工件表层中、改变表面化学成分的热处理工艺.如:渗入碳、氮、硼、钒、铌、铬、硅等元素第五部分宏观检验一. 宏观检验主要可分为低倍组织及缺陷酸蚀检验、断口检验、硫印检验等.二. 酸蚀试验在宏观检验领域中酸蚀检验是最常用的检验金属材料缺陷、评定钢铁产品质量的方法.如果一批钢材在酸蚀中显示出不允许存在的缺陷或超过允许程度的缺陷时其它检验可不必进行.1. 酸蚀试验:是用酸蚀方法来显示金属或合金的不均匀性.1 热酸浸蚀实验方法2 冷酸浸蚀实验方法3 电解腐蚀实验方法2. 酸蚀试验所检验的常见组织和缺陷A:偏析:是钢中化学成分不均匀现象的总称.在酸蚀面上偏析若是易蚀物质和气体夹杂物析集的结果将呈现出颜色深暗、形状不规则而略凹陷、底部平坦的斑点;若是抗蚀性较强元素析集的结果则呈颜色浅淡、形状不规则、比较光滑微凸的斑点.根据偏析的位置和形状可分为中心偏析、锭型偏析或称方框偏析、点状偏析、白斑和树枝状组织.中心偏析:出现在试面中心部位形状不规则的深暗色斑点.锭型偏析:具有原钢锭横截面形状的、集中在一条宽窄不同的闭合带上的深暗色斑点.B. 疏松:这种缺陷是钢凝固过程中由于晶间部分低熔点物最后凝固收缩和放出气体而产生的孔隙.在横向酸蚀面上这种孔隙一般呈不规则多边形、底部尖狭的凹坑这种凹坑多出现在偏析斑点之内.根据疏松分布的情况可分为中心疏松和一般疏松.C. 夹杂:宏观夹杂可分为外来金属、外来非金属和翻皮三大类.D. 缩孔:由于最后凝固的钢液凝固收缩后得不到填充而遗留下来的宏观孔穴.E. 气泡:由于钢锭浇注凝固过程中所产生和放出气体所造成的.一般可分为皮下气泡和内部气泡两类.a. 皮下气泡: 由于浇注时钢锭模涂料中的水分和钢液发生作用而产生的气体.b. 内部气泡:又可分为蜂窝气泡和针孔气泡.蜂窝气泡是由于钢液去气不良所导致一般为不允许存在的缺陷存在钢坯内部在试面上较易浸蚀象排列有规律的点状偏析但颜色更深暗些;针孔是因为较深的皮下气泡在锻轧过程中未焊合而被延伸成细管状在横试面上呈孤立的针状小孔.白点:也称发裂是由于氢气脱溶析集到疏松孔中产生巨大压力和钢相变时所产生的局部内应力联合造成的细小裂缝.在横试面上呈细短裂缝三. 硫印检验是一种定性检验是用来直接检验硫元素并间接检验其它元素在钢中偏析或分布情况的操作.硫印检验时先用5~10%的稀硫酸水溶液浸泡相纸5分钟左右后取出去除多余的硫酸溶液把湿润的相纸感光面贴到受检表面上应确保相纸与试样面的紧密接触不能发生任何滑动排除相纸与试样面的气泡和液滴.其化学反应大致为:MnS+H2SO4→MnSO4+H2S↑FeS+H2SO4→FeSO4+H2S↑H2S+2AgBr→2HBr+Ag2S↓几秒到几分钟后将从试面上揭下的相纸在水中冲洗约10分钟然后放入定影液中定影10分钟以上取出后在流动水中冲洗30分钟以上干燥后既成.四. 断口检验1. 脆性断口:通常工程上把没有明显塑性变形的断裂统称为脆性断裂发生脆性断裂的断口为脆性断口.脆性断口也称晶状断口是指出现大量晶界破坏的耀眼光泽断口断口中晶状区的面积与断口原始横截面积的百分比则是脆性断面率也称晶状断面率.2. 结晶状断口:此种断口具有强烈的金属光泽有明显的结晶颗粒断面平齐而呈银灰色.是一种正常的断口.属于脆性断口.3. 纤维状断口:这种断口呈无光泽和无结晶颗粒的均匀组织.通常在断口的边缘有明显的塑性变形.一般情况下是允许存在的.属于韧性断口.4. 瓷状断口:是一种类似瓷碎片的断口呈亮灰色、致密、有绸缎的光泽和柔和感.是一种正常的断口.5. 台状断口:这种断口出现在纵向断面上呈比基体颜色略浅、变形能力稍差、宽窄不同、较为平坦的片状平台状.多分布在偏析内.6. 撕痕状断口:这种断口出现在纵向断面上沿热加工方向呈灰白色、变形能力差致密而光滑的条带.7. 层状断口:这种断口出现在纵向断面上呈劈裂的朽木状或高低不平的、无金属光泽的、层次起伏的条带条带中伴有白亮或灰色线条.8. 缩孔残余断口:出现在纵向断口的轴心区是非结晶状条带或疏松区有时伴有非金属夹杂物或夹杂沿条带常带有氧化色.9. 石状断口:在断口表面呈现粗大而凹凸不平的沿晶界断裂的粗晶颜色暗灰而无金属光泽象有棱角的沙石颗粒堆砌在一起.。

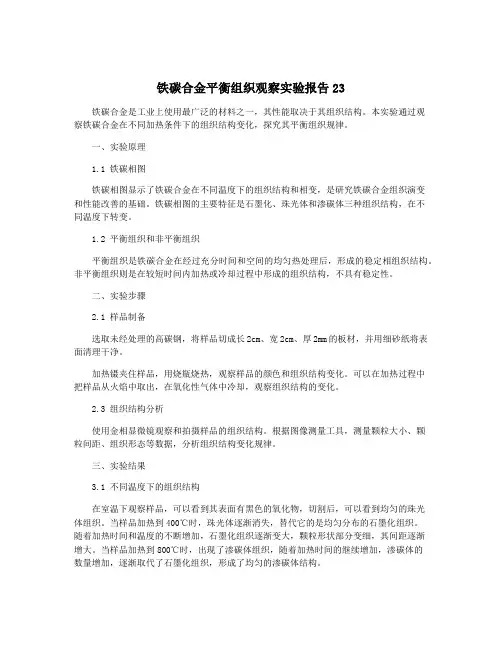

铁碳合金平衡组织观察实验报告23铁碳合金是工业上使用最广泛的材料之一，其性能取决于其组织结构。

本实验通过观察铁碳合金在不同加热条件下的组织结构变化，探究其平衡组织规律。

一、实验原理1.1 铁碳相图铁碳相图显示了铁碳合金在不同温度下的组织结构和相变，是研究铁碳合金组织演变和性能改善的基础。

铁碳相图的主要特征是石墨化、珠光体和渗碳体三种组织结构，在不同温度下转变。

1.2 平衡组织和非平衡组织平衡组织是铁碳合金在经过充分时间和空间的均匀热处理后，形成的稳定相组织结构。

非平衡组织则是在较短时间内加热或冷却过程中形成的组织结构，不具有稳定性。

二、实验步骤2.1 样品制备选取未经处理的高碳钢，将样品切成长2cm、宽2cm、厚2mm的板材，并用细砂纸将表面清理干净。

加热镊夹住样品，用烧瓶烧热，观察样品的颜色和组织结构变化。

可以在加热过程中把样品从火焰中取出，在氧化性气体中冷却，观察组织结构的变化。

2.3 组织结构分析使用金相显微镜观察和拍摄样品的组织结构。

根据图像测量工具，测量颗粒大小、颗粒间距、组织形态等数据，分析组织结构变化规律。

三、实验结果3.1 不同温度下的组织结构在室温下观察样品，可以看到其表面有黑色的氧化物，切割后，可以看到均匀的珠光体组织。

当样品加热到400℃时，珠光体逐渐消失，替代它的是均匀分布的石墨化组织。

随着加热时间和温度的不断增加，石墨化组织逐渐变大，颗粒形状部分变细，其间距逐渐增大。

当样品加热到800℃时，出现了渗碳体组织，随着加热时间的继续增加，渗碳体的数量增加，逐渐取代了石墨化组织，形成了均匀的渗碳体结构。

在不同温度下，铁碳合金的组织结构存在着较为显著的变化规律。

在室温下，铁碳合金中的珠光体组织相对稳定，颗粒较小，位置分布比较均匀。

当样品加热到400℃左右时，珠光体逐渐消失，被石墨化取代。

在石墨化温度范围内，颗粒形状和大小发生了变化，但是个体之间的间距和数量基本保持不变。

当温度进一步升高到800℃时，渗碳体开始出现，它们的形状与大小我与石墨化时一样，但是它们的分布比较随机，成为主导组织，石墨化组织逐渐消失。

实验5. 铁碳合金显微组织的观察与分析Fe-Fe3C相图是研究碳钢和白口铸铁的重要工具，也是分析这些在平衡状态或接近平衡状态下显微组织的基础。

根据Fe-Fe3C相图，含碳量小于2.11%的合金称为碳钢，含碳量大于2.11%的合金称为白口铸铁。

在室温下铁碳合金的基本组成相为铁素体与渗碳体，不同含碳量的合金，在组织上差异是这两个基本的相对量、形态及分布不同。

在铁碳合金中渗碳体的相对量，存在形态以及分布状况，对合金的性能影响很大，在碳钢中渗碳体一般可以认为是一个强化相。

见图9-1。

图9-1 按组织分区的Fe-Fe3C相图一、工业纯铁在退火状况下的显微组织含碳量低于0.0218%的铁碳合金称为工业纯铁。

工业纯铁在含碳量小于0.008%时，其显微组织为单相铁素体。

如图9-2所示。

图中有的晶粒呈暗色，这是由于不同晶粒受腐蚀的程度不同造成的。

在含碳量大于0.008%时，工业纯铁的组织为铁素体和极少量的三次渗碳体。

三次渗碳体由铁素体中析出，沿铁素体晶界呈片状分布。

二、碳钢在退火状态下的显微组织含碳量在0.0218~2.11%范围的铁碳合金称为碳钢。

碳钢按含碳量与平衡组织的不同可分为亚共析钢、共析钢和过共析钢三种。

1．亚共析钢含碳量在0.0218~0.77%之间的铁碳合金称为亚共析钢，所亚共析钢冷却到室温后显微组织均为先共析铁素体和珠光体组成。

随着含碳量的增加珠光体所占的比例也不断增加，当增加到0.77时(铁素体在珠光体周围呈网状分布)，整个组织为珠光体。

用显微镜观察放大倍数低于400×时，先析出铁素体呈亮白色，珠光体呈暗黑色如图9-3所示。

由于铁素体和珠光体比重相近，若忽略铁素体中所含的微量碳，根据杠杆定理和亚共析钢显微组织中先共析铁素体与珠光体所占的相对面积，就可以估算出该钢的含碳量。

例如：当不珠光体和铁素体的面积各占一半时，钢的含碳量为0.77%0.50.4%⨯≅，由此可定此钢为40#碳素钢。

但须注意，如果亚共析钢从奥氏体相区以较快的速率冷却下来，而因共析转变时过冷度增大，共析体含碳量偏低，故其显微组织中珠光体的含量就要比缓冷时增加，此时若仍用上述方法来估算出的结果其含碳量将会偏高。

铁碳合金相图图文解析一、铁碳图相简介：Fe-C合金相图实际上是Fe-Fe3C相图，铁碳合金的基本组元也应该是纯铁和Fe3C。

铁碳合金相图是研究铁碳合金的工具，是研究碳钢和铸铁成分、温度、组织和性能之间关系的理论基础，也是制定各种热加工工艺的依据。

1、Fe-C相图中重要的点2、Fe-C相图中重要的线3、Fe-C合金平衡结晶过程Fe-Fe3C相图中的相：Ⅳ、过共析钢（0.77%<2.11%）Ⅴ、共晶白口铁（C%=4.3%）Ⅶ、过共晶白口铸铁（C%>4.3%）二、钢中常见组织分类：奥氏体：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体塑性很好，强度较低，具有一定韧性，不具有铁磁性铁素体：碳与合金元素溶解在a-Fe中的固溶体，具有体心立方晶格，溶碳能力极差；特征：具有良好的韧性和塑性；呈明亮的多边形晶粒组织；马氏体：碳溶于α-Fe的过饱和的固溶体，体心正方结构；常见的马氏体形态：板条、片状；板条马氏体：在低、中碳钢及不锈钢中形成，由许多成群的、相互平行排列的板条所组成的板条束。

空间形状是扁条状的，一个奥氏体晶粒可转变成几个板条束（通常3到5个）；片状马氏体（针状马氏体）：常见于高、中碳钢及高Ni的Fe-Ni合金中；当最大尺寸的马氏体片小到光学显微镜无法分辨时，便称为隐晶马氏体。

在生产中正常淬火得到的马氏体，一般都是隐晶马氏体。

回火马氏体：低温（150～250oC）回火产生的过饱和程度较低的马氏体和极细的碳化物共同组成的组织。

这种组织极易受腐蚀，光学显微镜下呈暗黑色针状组织（保持淬火马氏体位向），与下贝氏体很相似，只有在高倍电子显微镜下才能看到极细小的碳化物质点。

渗碳体：碳与铁形成的一种化合物Fe3C；特征：含碳量为6.67%，具有复杂的斜方晶体结构；硬度很高，脆性极大，韧性、塑性几乎为零；珠光体：铁碳合金中共析反应所形成的铁素体与渗碳体组成的片层相间的机械混合物；特征：呈现珍珠般的光泽；力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好；片状珠光体：铁素体和渗碳体以薄层形式，交替重叠形成的混合物；根据珠光体片间距的大小不同可以分为：珠光体（片间距450～150nm，形成温度范围A1～650℃，在光学显微镜下能明显分辨出来）索氏体（片间距150～80nm，形成温度范围650～600℃，只有高倍光学显微镜下才分辨出来）屈氏体（片间距80～30nm，形成温度范围600～550℃，只能用电子显微镜才能分辨出来）粒状珠光体：由铁素体和粒状碳化物组成。
