铁碳合金与铁碳合金相图1 铁碳合金的基本组织1.1. 铁素体碳与α-Fe中形成的间隙固溶体称为铁素体，用F表示。

强度和硬度低，塑性和韧性好。

1.2. 奥氏体碳与γ-Fe中形成的间隙固溶体称为铁素体，用A表示。

高温组织，在大于727℃时存在。

塑性好，强度和硬度高于F，在锻造、轧制时常要加热到A，提高塑性，易于加工。

1.3. 渗碳体铁与碳形成的金属化合物，硬度高，脆性大。

用Fe3C1.4. 珠光体F与Fe3C混合物。

强度，硬度，塑性，韧性介于两者之间。

1.5. 莱氏体A与Fe3C混合物硬度高，塑性差。

2 铁碳合金状态图2.1 状态图主要点线主要点主要线：ABCD线液相线，液相冷却至此开始析出，加热至此全部转化。

AHJECF线固相线，液态合金至此线全部结晶为固相，加热至此开始转化GS线A3线，A开始析出F的转变线，加热时F全部溶入AES线Acm线，C在A中溶解度曲线ECF线共晶线，含C量2.11-6.69%至此发生共晶反应，结晶出A与Fe3C混合物，莱氏体。

PSK线共析线，含C量在0.0218-6.69%至此反生共析反应，产生出珠光体2.2 铁碳合金分类2.2.1 钢含C量0.0218～2.11%共析钢含C量0.77%亚共析钢0.0218-0.77%过共析钢0.77-2.11%2.2.2 白口铸铁 2.11-6.69%共晶白口铸铁 4.3%亚共晶白口铸铁 2.11-4.3%过共晶白口铸铁 4.3-6.69%2.3 铁碳合金相图的作用在铸造方面选择合适的浇铸温度，流动性好在煅造方面选择合适的温度区，奥氏体区在热处理方面退火，正火，淬火等2.4 碳对铁碳合金平衡组织和性能的影响一、含碳量对平衡组织的影响室温下，铁碳合金均由α+ Fe3C两相组成随含碳量不同，可分为七个典型组织区二、含碳量对机械性能的影响•珠光体P：为F + Fe3C的混合物，呈层片状，由于Fe3C的强化作用，珠光体性能较好；•亚共析钢：由F + P组成，随碳量增加，珠光体量增加，强度性能提高；•过共析钢：P+ Fe3C(II)组成，当含碳量<1%，Fe3C(II)断续分布在晶界处，强度提高；当含碳量>1%，Fe3C(II)呈网状分布在晶界处，强度性能下降。

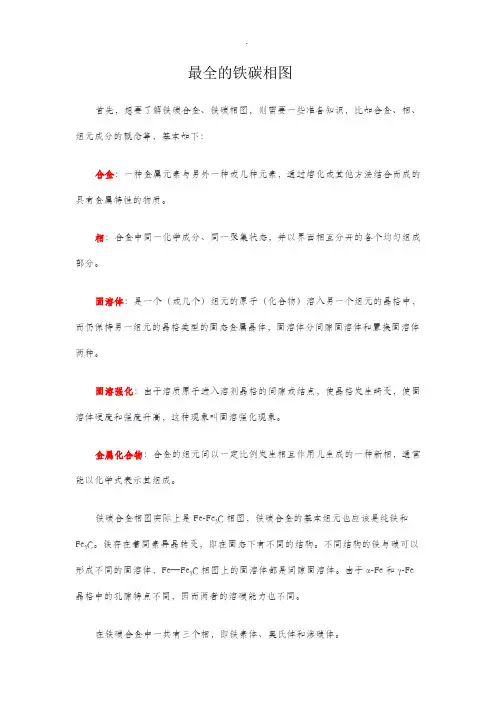

最全的铁碳相图首先，想要了解铁碳合金、铁碳相图，则需要一些准备知识，比如合金、相、组元成分的概念等，基本如下：合金：一种金属元素与另外一种或几种元素，通过熔化或其他方法结合而成的具有金属特性的物质。

相：合金中同一化学成分、同一聚集状态，并以界面相互分开的各个均匀组成部分。

固溶体：是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。

固溶强化：由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。

金属化合物：合金的组元间以一定比例发生相互作用儿生成的一种新相，通常能以化学式表示其组成。

铁碳合金相图实际上是Fe-Fe3C相图，铁碳合金的基本组元也应该是纯铁和Fe3C。

铁存在着同素异晶转变，即在固态下有不同的结构。

不同结构的铁与碳可以形成不同的固溶体，Fe—Fe3C相图上的固溶体都是间隙固溶体。

由于α-Fe和γ-Fe 晶格中的孔隙特点不同，因而两者的溶碳能力也不同。

在铁碳合金中一共有三个相，即铁素体、奥氏体和渗碳体。

1.铁素体铁素体是碳在α-Fe中的间隙固溶体，用符号“F”(或α)表示，体心立方晶格；虽然BCC的间隙总体积较大，但单个间隙体积较小，所以它的溶碳量很小，最多只有0.0218%(727℃时)，室温时几乎为0，因此铁素体的性能与纯铁相似，硬度低而塑性高，并有铁磁性。

δ=30%~50%，A KU=128~160J，σb=180~280MPa，50~80HBS.铁素体的显微组织与纯铁相同,用4%硝酸酒精溶液浸蚀后,在显微镜下呈现明亮的多边形等轴晶粒,在亚共析钢中铁素体呈白色块状分布,但当含碳量接近共析成分时,铁素体因量少而呈断续的网状分布在珠光体的周围。

2.奥氏体奥氏体是碳在γ-Fe中的间隙固溶体，用符号“A”(或γ)表示，面心立方晶格；虽然FCC的间隙总体积较小，但单个间隙体积较大，所以它的溶碳量较大，最多有2.11%(1148℃时)，727℃时为0.77%。

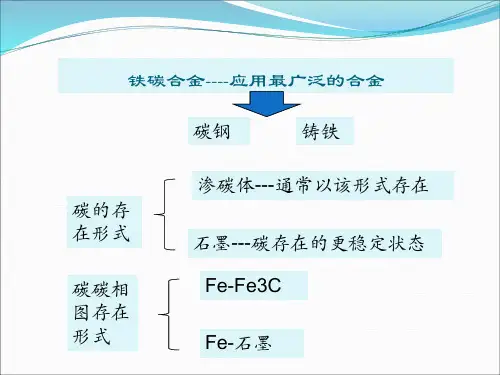

钢(Steels)和铸铁(Cast irons)是应用最广的金属材料，虽然它们的种类很多，成分不一，但是它们的基本组成都是铁(Fe)和碳(C)两种元素。

因此，学习铁碳相图、掌握应用铁碳相图的规律解决实际问题是非常重要的。

Fe和C能够形成Fe3C, Fe2C 和FeC等多种稳定化合物。

所以，Fe-C相图可以划分成Fe-Fe3C, Fe3C-Fe2C, Fe2C-FeC和FeC-C四个部分。

由于化合物是硬脆相，后面三部分相图实际上没有应用价值（工业上使用的铁碳合金含碳量不超过5％），因此，通常所说的铁碳相图就是Fe-Fe3C部分。

化合物Fe3C称为渗碳体(Cementite)，是一种亚稳定的化合物，在一定条件下可以分解为Fe和C，C原子聚集到一起就是石墨。

因此，铁碳相图常表示为Fe-Fe3C和Fe-石墨双重相图（图5.6-1）。

Fe-Fe3C相图主要用于钢，而Fe-石墨相图则主要用于铸铁的研究和生产。

这里主要分析讨论Fe-Fe3C相图，Fe-石墨相图与此类似，只是右侧的单相是石墨而不是Fe3C。

【说明】图5.6-1中虚线表示Fe-石墨相图，没有虚线的地方意味着两个相图完全重合。

铁具有异晶转变，即固态的铁在不同的温度具有不同的晶体结构。

纯铁的同素异晶转变如下：由于Fe的晶体结构不同，C在Fe中的溶解度差别较大。

碳在面心立方(FCC)的γ-Fe中的最大溶解度为2.11%，而在体心立方(BCC)的α-Fe和δ-Fe中最大仅分别为0.0218%和0.09%。

纯铁纯铁的熔点1538℃，固态下具有同素异晶转变：912℃以下为体心立方(BCC)晶体结构，912℃到1394℃之间为面心立方(FCC), 1394℃到熔点之间为体心立方。

工业纯铁的显微组织见图5.6-2。

纯铁纯铁的熔点1538℃，固态下具有同素异晶转变：912℃以下为体心立方(BCC)晶体结构，912℃到1394℃之间为面心立方(FCC), 1394℃到熔点之间为体心立方。
