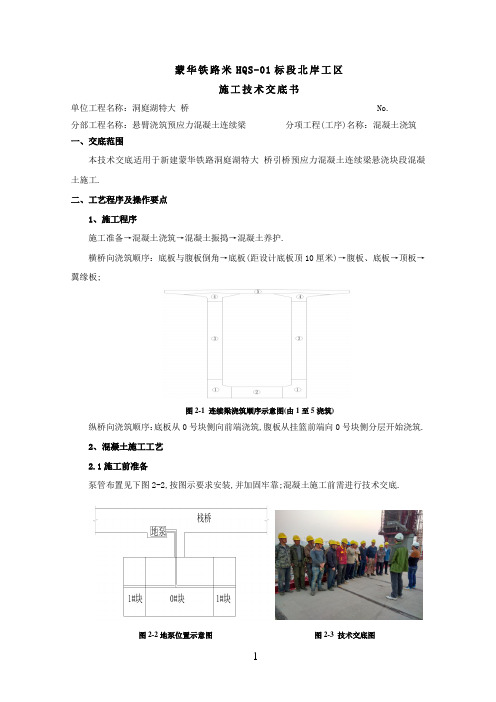

蒙华铁路米HQS-01标段北岸工区施工技术交底书单位工程名称：洞庭湖特大桥 No.分部工程名称：悬臂浇筑预应力混凝土连续梁分项工程(工序)名称：混凝土浇筑一、交底范围本技术交底适用于新建蒙华铁路洞庭湖特大桥引桥预应力混凝土连续梁悬浇块段混凝土施工.二、工艺程序及操作要点1、施工程序施工准备→混凝土浇筑→混凝土振捣→混凝土养护.横桥向浇筑顺序：底板与腹板倒角→底板(距设计底板顶10厘米)→腹板、底板→顶板→翼缘板;图2-1 连续梁浇筑顺序示意图(由1至5浇筑)纵桥向浇筑顺序：底板从0号块侧向前端浇筑,腹板从挂篮前端向0号块侧分层开始浇筑.2、混凝土施工工艺2.1施工前准备泵管布置见下图2-2,按图示要求安装,并加固牢靠;混凝土施工前需进行技术交底.图2-2地泵位置示意图图2-3 技术交底图2.2混凝土浇筑混凝土采用地泵泵送入模,浇筑底板由低处向高处由外侧向中间进行,浇筑完底板.在腹板与底板倒角混凝土浇筑完成后,放慢浇筑速度 ,防止混凝土沿下梗肋大量翻出底板.在腹板位置设置4个串筒,保证下料混凝土自由落体高度不大于2米,如图2-4所示;图2-4 腹板下料点布置示意图腹板按30厘米分层浇筑,在腹板端部端模开进人洞如图2-5所示：图2-5 进人洞布置示意图施工人员进入腹板进行振捣,确保混凝土振捣密实;在腹与底板倒角处,钢筋密集,在腹板上开设观察孔、振捣孔,如图2-6所示：图2-6 腹板振捣孔、观察孔示意图通过振捣孔及观察孔保证混凝土振捣密实,当浇筑至孔口以下20厘米时,将孔口封堵密实;腹板浇筑过程中经常使用小锤敲打模板检查混凝土是否振捣密实.梁面设置双向横坡排水,坡度 2%,桥面混凝土应确保密实、平整、坡度顺畅.混凝土振捣完成后,根据定位钢筋的位置,用木抹子拍实,用刮尺找平、提浆、清除浮浆,然后用木抹子二次抹面,不抹光.混凝土浇筑过程中需要专人检查模板,防止漏浆、跑模.图2-7 混凝土浇筑图图2-8 顶板混凝土收面2.3同养试件在灌注过程中,在混凝土浇筑现场由实验人员随机抽样制作力学性能标准养护试件、同条件养护试件和弹性模量试件,并应从底板、腹板及顶板处分别取样.同条件养护试件不少于5组,拆模后放置在靠近梁体位置,由现场养护人员进行覆盖洒水养护,保证试件不丢失、不损坏.同条件养护试件的等效养护龄期按养护期间日平均温度逐日累计达到600℃·d时所对应的龄期.标准养护试件的试验龄期为28d.每组梁各部位的混凝土弹性模量试件不得少于两组,其中一组为随梁养护的终张拉试件,一组为28d标养试件.图2-9 混凝土标准试模、弹模及试块制作2.4混凝土养护混凝土浇筑完成后,应及时进行养护,顶板、底板采用土工布覆盖洒水养护.待混凝土强度符合设计强度标准值的 75%的要求后,方可拆除内模及侧模.拆除时注意保护混凝土,防止破坏和污染表面.图2-10 混凝土养护2.5混凝土接缝处理混凝土接触面进行凿毛处理,接缝表面松弱层应凿除、清理干净,露出新鲜混凝土面.接缝面、模板黏附的水泥砂浆应清理干净.混凝土浇筑前用水对接缝表面冲洗干净,再进行混凝土浇筑.2.6混凝土施工注意事项①安装钢筋时需考虑串筒设置,提前调整钢筋间距并按要求埋设串筒,保证混凝土下料高度、间距满足规范及施工要求;②在内模设置观察孔、增强照明条件,保证混凝土布料、振捣过程可控;③模板缝隙封堵,防止漏浆;④增加作业人员,防止人员长时间作业、疲劳作业;⑤混凝土浇筑前进一步对施工人员进行交底,加强质量意识,做到规范施工;⑥加强混凝土生产过程控制,保证混凝土生产质量;⑦腹板、隔板浇筑过程中经常使用小锤敲打模板检查混凝土是否振捣密实.⑧混凝土浇筑完成后需按时养护.⑨非承重模板(内侧模、底模与侧模倒角处)在混凝土强度达到2.5米Pa以上),且梁体表面及棱角不因拆模而受损时,方可拆模;承重模板(外侧模及翼缘板模板、内顶模、底模)在混凝土强度达到设计强度的 100%后,方可拆模.梁体混凝土强度由同养试块强度确定.2.7挂篮走行①挂篮走行之前必须具备以下条件：箱梁的纵向预应力张拉压浆(见张拉、压浆技术交底)完毕;后钩板与走道梁之间、走道梁与竖向预应力筋之间连接可靠;挂篮内外、底模与箱梁节段混凝土脱空.②走行顺序如下：接长走道梁→底模平台后吊点转换→挂篮后锚固转换→检查合格后解除后锚固→采用钢铰线与千斤顶向前牵引挂篮菱形桁片、内外滑梁带着外模、底模走行到位→安装后锚固→外侧模与底模平台吊挂转换.图2-11 挂篮走道系统布置图图2-12 走道分配梁示意图图2-13 后锚固示意图图2-14 挂篮施工图图2-15 挂篮内外滑梁布置图图2-16 挂篮布置图图2-17 挂篮后锚固布置图图2-18 挂篮后吊带布置图③挂篮走行时要求2 片主桁必须同步,滑移速度不大于0.1米/米in,在接近梁端1.0米处应减速.挂篮滑移应选择无风或微风时进行.④挂篮走行时必须由专人指挥,统一信号,前端要有牢固的限位装置,在尾部须设置保护装置,防止挂篮发生倾覆或纵滑.三、作业标准1、振捣作业标准为保证混凝土振捣质量,应准备性能良好的φ50、φ30插入式振捣棒.振捣用φ50插入式振捣棒振捣为主,在锚固区及钢筋密集处用φ30插入式振捣棒振捣,如在波纹管处、锚垫板及螺旋筋处应重点振捣,确保混凝土密实.插点距离为30厘米,与侧模应保持5～10厘米的距离,插入深度应进入下层混凝土5～10厘米,振捣棒应避免碰撞模板、预应力波纹管道.混凝土及时振捣,避免漏振、欠振或过振,每一振捣部位达到混凝土停止下沉、不再冒出气泡、表面平坦泛浆后才缓慢提出振动棒.2、浇筑作业标准混凝土浇筑过程中要有专人检查模板,防止漏浆、跑模.在腹与底板倒角处,钢筋密集,为避免出现露筋、蜂窝麻面等质量问题,浇筑时必须在腹板、开设观察孔,保证混凝土密实,无空洞.腹板倒角以上位置浇筑时,不得再振捣底板混凝土,以防止腹板倒角处混凝土外鼓,上部悬空,出现空洞.混凝土振捣完成后,根据定位钢筋的位置,用木抹子拍实,用刮尺找平、提浆、清除浮浆,然后用木抹子二次抹面,不抹光.梁体混凝土浇筑时,对桥面收浆质量要求标准较高,现场控制尤为重要.四、质量通病防治措施4.1麻面a、模板面清理干净,不粘干硬水泥砂浆等杂物.b、钢模板脱模剂要涂刷均匀,不漏刷.c、保持混凝土良好和易性.混凝土严格按操作规程分层均匀振捣密实,严防漏浆;每层混凝土均应振捣至气泡排除为止.②治理方法将麻面部位用清水刷洗,充分湿润后用水泥净浆或1：2水泥砂浆抹平.4.2露筋①预防措施a、混凝土浇筑前,检查钢筋位置和保护层厚度是否准确,发现问题及时修整.b、固定好垫块以保证混凝土保护层厚度 .c、严禁振捣棒撞击钢筋以防钢筋移位.d、混凝土自由倾倒高度超过2米时,用串筒或溜槽下料,以免砼离析.e、正确掌握拆模时间,防止过早拆模.②治理方法将外露钢筋上的混凝土残渣和铁锈清理干净,用水湿润,再用1：2或1：2.5水泥砂浆抹压平整;如露筋较深,将薄弱混凝土凿除,冲刷干净湿润,用高一级的豆石混凝土捣实,认真养护.4.3蜂窝①预防措施a、混凝土搅拌时严格控制配合比,拌合均匀.b、混凝土自由倾倒高度不超过2米.c、混凝土分层捣固密实,插入式振捣器的移动间距不大于30厘米.d、每点振捣时间20-30s,不得漏振、欠振、过振.e、浇筑混凝土时,经常观察模板、支架、堵缝等情况,发现问题及时处理.②治理方法混凝土有小蜂窝,可先用水冲洗干净,然后用1：2或1：2.5水泥砂浆修补.如果是大蜂窝,则先将松动石子和突出颗粒剔除,用清水冲洗干净湿透,再用高一级的豆石混凝土捣实,加强养护.4.4混凝土收缩裂缝a、配置混凝土时,严格控制水灰比和水泥用量,选择级配良好的石子,减小空隙率和砂率,浇筑时捣固密实以减少收缩量.b、浇筑混凝土前,将基层和模板浇水湿润.c、混凝土浇筑后,对裸露表面及时用土工布覆盖,认真养护,防止强风吹袭和烈日曝晒.d、在气温高、温度低及风速大时浇筑混凝土,及早进行喷水养护,使其保持湿润.②治理方法a、如混凝土仍保持塑性,可采取及时压抹一遍或重复振捣的办法来消除,再加强覆盖养护.b、如混凝土已硬化,可向裂缝内装入干水泥粉,然后加水湿润或在表面抹薄层水泥砂浆.4.5混凝土温度裂缝①一般结构预防措施a、合理选择原材料和配合比,采用级配良好的石子;砂、石含泥量控制在规定范围内;在混凝土中掺加减水剂,降低水灰比;严格施工分层浇筑振捣密实,以提高混凝土抗拉强度 .b、加强混凝土的养护和保温,控制结构内外温差在规范允许(25oC)范围以内.混凝土浇筑后裸露表面及时喷水养护,夏季应适当延长养护时间,以提高抗裂能力.冬季应适当延长保温和脱模时间,使缓慢降温,以防温度骤变,温差过大引起裂缝.②治理方法对表面裂缝,可以采用涂两遍环氧胶泥或贴环氧玻璃布,以及抹、喷水泥砂浆等方法进行表面封闭处理,对整体性防水、防渗要求的结构,缝宽大于0.1米米的深进或贯穿性裂缝,应根据裂缝可灌程度 ,采用灌水泥浆或化学浆液(环氧、甲凝或丙凝浆液)方法进行裂缝修补,或者灌浆与表面封闭同时采用.宽度不大于0.1米米的裂缝,由于后期水泥生成氢氧化钙、硫酸铝钙等类物资,炭化作用能使裂缝自行愈合,可不处理或只进行表面即可.五、防范惯性事故强化技术及管理交底刚性要求根据《防范惯性事故强化技术及管理交底刚性要求》中惯性事故分析,针对连续梁悬浇块混凝土施工时,惯性事故类别与分析如表5-1所示.表5-1 惯性事故类别与分析序号惯性事故类别事故经过简况事故主要原因、教训11“2012.05.21”京福客专闽赣段六标,北平大桥爆模事故2012年5月21日0时50分,由XXX单位承建施工的京福铁路客专闽赣段六标北平大桥6号墩,在浇筑砼至16米高度时,模板发生爆模,造成3人死亡.直接原因：模板局部存在缺陷(个别焊缝裂纹或脱焊)导致模板强度下降,在浇筑过程中模板所受侧压力超过其受力极限,致使底部爆模和整个模板垮塌,导致事故发生.间接原因：一是项目部对进场周转料具管理缺失,对模板进场未进行相应的检验验收,在质量不明的情况下,盲目进行施工作业.二是编制的《墩身模板专项施工方案》未报进行相应审核.三是《墩身模板专项施工方案》和《安全技术交底》中没有明确泵车浇筑时应采取的具体浇筑速度要求.四是现场监管缺失,施工现场施工过程中,未及时派驻专职安全生产管理人员进行现场监督.针对上述事故,连续梁悬浇块混凝土施工时,应采取的技术及管理刚性要求如下：1、大体积砼施工前,应对模板和支撑体系进行了专项检算和技术交底.2、对模板和支撑体系的所有构件要进行检查验收,合格后方可投入使用.3、砼浇筑应控制速率,专人巡视检查,严禁违章作业.六、安全生产措施1、所有进入施工现场的人员必须戴好安全帽,高处作业时必须系好安全带.2、作业人员严禁穿拖鞋作业;严禁酒后作业.3、施工作业搭设的扶梯、工作台、脚手架、护身栏、安全网等,必须牢固可靠,并经验收合格后方可使用.4、人员上下要由斜道或扶梯上下,不准攀登模板、脚手架或绳索上下,人员通道和运输通道应分开.5、夜间施工保证投入足够的照明设施.图5-1安全措施图七、环保及其它注意事项1、施工现场机械设备更换的零、配件应及时回收;废油、废水等进行回收处理,不得随意乱倒.2、施工区域应注意不得乱扔杂物,建筑垃圾回收处理,废旧物资回收利用,不得随意乱抛污染环境.3、混凝土搅拌站及运输车辆道路(栈桥)经常洒水做好粉尘控制.11。

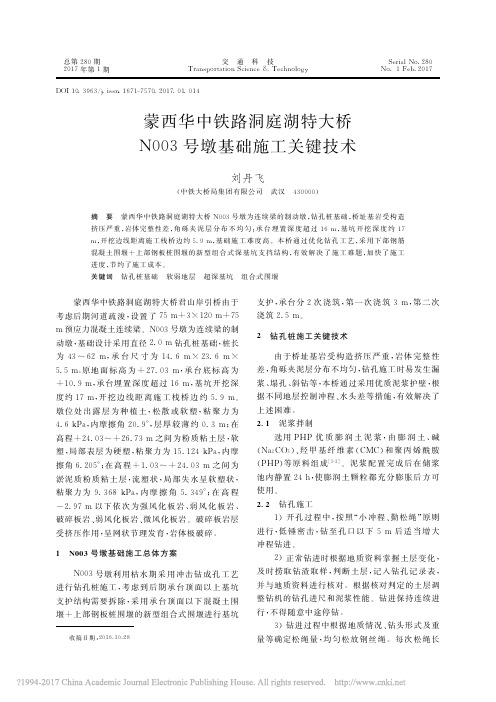

总第２８０期交 通 科 技Ｓｅｒｉａｌ Ｎｏ．２８０ ２０１７年第１期Ｔｒａｎｓｐｏｒｔａｔｉｏｎ Ｓｃｉｅｎｃｅ ＆Ｔｅｃｈｎｏｌｏｇｙ Ｎｏ．１Ｆｅｂ．２０１７ＤＯＩ １０．３９６３／ｊ．ｉｓｓｎ．１６７１－７５７０．２０１７．０１．０１４收稿日期：２０１６－１０－２８蒙西华中铁路洞庭湖特大桥Ｎ００３号墩基础施工关键技术刘丹飞（中铁大桥局集团有限公司 武汉 ４３００００）摘 要 蒙西华中铁路洞庭湖特大桥Ｎ００３号墩为连续梁的制动墩，钻孔桩基础，桥址基岩受构造挤压严重，岩体完整性差，角砾夹泥层分布不均匀；承台埋置深度超过１６ｍ，基坑开挖深度约１７ｍ，开挖边线距离施工栈桥边约５．９ｍ，基础施工难度高。
本桥通过优化钻孔工艺，采用下部钢筋混凝土围堰＋上部钢板桩围堰的新型组合式深基坑支挡结构，有效解决了施工难题，加快了施工进度，节约了施工成本。
关键词 钻孔桩基础 软弱地层 超深基坑 组合式围堰 蒙西华中铁路洞庭湖特大桥君山岸引桥由于考虑后期河道疏浚，设置了７５ｍ＋３×１２０ｍ＋７５ｍ预应力混凝土连续梁。
Ｎ００３号墩为连续梁的制动墩，基础设计采用直径２．０ｍ钻孔桩基础，桩长为４３～６２ｍ，承台尺寸为１４．６ｍ×２３．６ｍ×５．５ｍ。
原地面标高为＋２７．０３ｍ，承台底标高为＋１０．９ｍ，承台埋置深度超过１６ｍ，基坑开挖深度约１７ｍ，开挖边线距离施工栈桥边约５．９ｍ。
墩位处出露层为种植土，松散或软塑，粘聚力为４．６ｋＰａ，内摩擦角２０．９°，层厚较薄约０．３ｍ；在高程＋２４．０３～＋２６．７３ｍ之间为粉质粘土层，软塑，局部表层为硬塑，粘聚力为１５．１２４ｋＰａ，内摩擦角６．２０５°；在高程＋１．０３～＋２４．０３ｍ之间为淤泥质粉质粘土层，流塑状，局部失水呈软塑状，粘聚力为９．３６８ｋＰａ，内摩擦角５．３４９°；在高程－２．９７ｍ以下依次为强风化板岩、弱风化板岩、破碎板岩、弱风化板岩、微风化板岩。

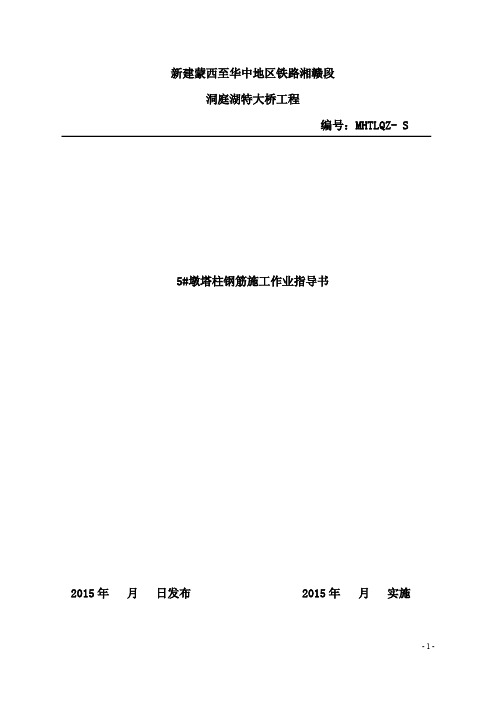

洞庭湖特大桥工程编号：MHTLQZ-S5#墩塔柱钢筋施工作业指导书2015年月日发布2015年月实施洞庭湖特大桥工程编号：MHTLQZ-S5#墩塔柱钢筋施工作业指导书单位：中国中铁股份有限公司蒙西华中铁路洞庭湖特大桥项目经理部编制：批准：2015年月日发布2015年月实施目录1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (1)5.施工要求 (3)6.劳动组织 (11)7.材料要求 (11)8.设备机具配置 (12)9.质量控制及检验 (12)10.安全及环保要求 (13)蒙西华中铁路洞庭湖特大桥5#墩塔柱钢筋施工作业指导书1.适用范围适用于蒙西华中铁路洞庭湖特大桥5#墩塔柱钢筋施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
钢筋车间的搭设，钢筋存放场地的设置，钢筋运输的路线及机械设备的选择。
3.技术要求(1)主塔钢筋的下料及成型在钢筋加工车间进行。
(2)钢筋必须具有出厂质量证明书和出厂合格证，试验室应分批抽取试样进行检验，监理见证。
钢筋检验合格后，方可使用。
(3)钢筋焊接操作人员必须持证上岗，焊接头要经过试验合格后，才允许正式作业，在一批焊件中，进行随机抽样检查，并以此作为加强对焊接作业质量的监督考核。
4.施工程序与工艺流程4.1施工程序每一节段钢筋施工为一个完整过程，施工程序为：施工准备→前一节段混凝土顶凿毛→骨架安装→测量放线→主塔钢筋安装→预埋件安装→钢筋验收4.2工艺流程4.2.1下塔柱施工工艺流程图图4-1下塔柱钢筋施工工艺流程图4.2.2中塔柱施工工艺流程图图4-2中塔柱钢筋施工工艺流程图塔柱第二节钢筋安装第二节劲性骨架安装施工放线塔座及塔柱第一节施工完成劲性骨架制作钢筋制作钢筋及预埋件安装劲性骨架安装施工放线横梁施工完成劲性骨架制作钢筋制作预埋爬架预埋件4.2.3上塔柱施工工艺流程图图4-3上塔柱钢筋施工工艺流程图5.施工要求5.1施工准备施工前先对钢筋原材进行原材取样试验，合格后才能进行下料；对制作好的劲性骨架进行检查验收，合格后才能进行吊装。
蒙华铁路洞庭湖特大桥主墩基础施工关键技术
贾卫中;孟超
【期刊名称】《桥梁建设》
【年(卷),期】2018(048)005
【摘要】蒙华铁路洞庭湖特大桥主桥为(98+140+406+406+140+98)m三塔双索面钢箱钢桁结合梁斜拉桥,主墩均采用22根φ3.0 m嵌岩钻孔桩基础,主墩基础采用φ50.5 m双壁钢套箱围堰平台一体法施工.围堰采用气囊法下河,对围堰下河的3个阶段进行连续化理论推导和验证,并利用GPS监测围堰下河全过程,解决了大型圆形双壁钢套箱围堰下河易搁浅的难题;采取短锚定位技术,使围堰占用水域面积仅为前、后定位船锚碇系统的1/8,解决了狭窄水域围堰下沉定位的难题;钻孔桩施工采用\"桩周注浆预加固+优质PHP泥浆护壁+加装钻头稳定器\"的组合新工艺,解决了复杂地质中深水大直径嵌岩桩的施工难题.该桥主墩基础施工已完成,钻孔桩经检测均为Ⅰ类桩.
【总页数】5页(P1-5)
【作者】贾卫中;孟超
【作者单位】中国中铁大桥局集团有限公司,湖北武汉 430050;国家铁路局工程质量监督中心,北京 100891
【正文语种】中文
【中图分类】U448.27;U445.4
【相关文献】
1.蒙华铁路洞庭湖特大桥桥塔基础施工关键技术 [J], 覃勇刚
2.蒙西华中铁路洞庭湖特大桥N003号墩基础施工关键技术 [J], 刘丹飞
3.新建蒙西华中铁路洞庭湖大桥3号墩基础围堰施工技术 [J], 杨文明
4.蒙华铁路洞庭湖特大桥主桥钢梁架设关键技术 [J], 胡军;赵全成
5.蒙华铁路华容河特大桥连续梁主墩深基坑施工工艺优化 [J], 史建伟;郭富
因版权原因，仅展示原文概要，查看原文内容请购买。
蒙华铁路MHQS-01标段北岸工区施工技术交底书单位工程名称：洞庭湖特大桥 No.分部工程名称：悬臂浇筑预应力混凝土连续梁分项工程（工序）名称：预应力一、交底范围本技术交底适用于蒙西华中铁路洞庭湖特大桥引桥连续梁预应力施工。
二、工艺程序及操作要点1、施工程序波纹管安装→预应力筋穿束→检查构件强度→安装锚具及张拉设备→张拉→压浆→封锚张拉顺序：0→初始应力（张拉控制应力的10%，测量钢绞线伸长值并做标记，测工具锚夹片外露量）→分级张拉(20%→40%)→张拉控制应力（测量钢绞线伸长值并做标记，测工具锚夹片外露量）→静停5min，校核到张拉控制应力→回油锚固（测总回缩量，测工作锚固夹片外露量）。
2、预压施工工艺（1）0#块张拉0#块总体张拉顺序为：先张拉腹板纵向预应力束（F1-1→ F1-2→ T1-1→ T1-2的顺序张拉），再张拉顶板纵向预应力束，然后张拉竖向预应力束、横向预应力筋。
0#块纵向预应力张拉按“对称、均衡”原则进行。
纵向预应力采用两端同步张拉，并左右对称进行，即按F1-1→ F1-2→ T1-1→ T1-2的顺序张拉，最大不平衡束不超过一束。
张拉过程中应保持两端的伸长量基本一致，施加预应力值以油表读数为主，以预应力伸长值进行校核。
0#块横向预应力应在梁体两侧交替单端张拉，先张拉下部，对称张拉；下部全部张拉完，再逐层张拉上部。
0#块竖向预应力张拉应两侧左右对称单端张拉，从墩顶向悬臂端，即K0→K01的顺序进行。
（2）悬臂浇筑段悬臂浇筑段箱梁总体张拉顺序为：腹板纵向预应力束→底板纵向预应力束→顶板纵向预应力束→竖向预应力筋。
顶、底板预应力束张拉时应先张拉长束，再张拉短束。
悬臂浇筑段预应力张拉内容除张拉顺序外，其余内容与0#块预应力张拉相关内容一致。
纵向预应力腹板弯起束按照由F1→F17 的顺序张拉，顶板悬臂束按照由T1→T17的顺序张拉。
竖向预应力张拉按K0→K17的顺序进行。
2.1施工准备（1）张拉施工前工作①波纹管管道安装要求：波纹管管道安装时要求采用定位钢筋固定牢靠，直线段定位钢筋间距为50cm，曲线段定位钢筋为25cm；波纹管偏位不得大于4mm,按设计图纸要求，曲线位置要求设置管道加强螺旋钢筋，锚头位置设置加强钢筋网片，精轧螺纹钢筋钢管同样采用定位钢筋固定，防止偏位。
现浇梁常见问题及应对措施发布时间：2022-02-16T07:31:00.662Z 来源：《科技新时代》2021年12期作者：宋琳辉[导读] 新建蒙西至华中地区铁路煤运通道项目（以下简称“蒙华铁路”）是目前世界上一次建成里程最长的重载铁路，是中国继大秦铁路、朔黄铁路和山西中南部（瓦日）铁路之后建设的又一煤运铁路超级工程。
浩吉铁路股份有限公司北京 100071【摘要】结合浩吉铁路现浇梁技术的应用，技术使用，着重描述了挂篮施工，模板施工并结合工程实际，提出了常见问题处理及应对方法。
【关键词】现浇梁挂篮施工模板施工预应力混凝土0、引言新建蒙西至华中地区铁路煤运通道项目（以下简称“蒙华铁路”）是目前世界上一次建成里程最长的重载铁路，是中国继大秦铁路、朔黄铁路和山西中南部（瓦日）铁路之后建设的又一煤运铁路超级工程。
其中，大中桥工点共计841座，部分采用现浇梁工艺，根据现场实际情况总结出来现浇梁常见问题及应对措施。
1.挂篮施工1.1挂篮施工行走时吊杆松动、到位加固时后锚安装单螺帽，应对措施行走前派专人检查挂篮吊杆及行走轨道锚固螺母，锚固位置必须采用双螺母。
行走过程若发现松动及时紧固螺帽，挂篮行走到位后立即用双螺母加固后锚系统，到位检查制按控制表执行。
1.2挂篮后锚及走行锚固位置不准确，要求现场技术人员及施工主要人员必须熟悉挂篮结构、几何尺寸，采取拉线定位预埋，确保预留孔精度。
1.3滑移完成后出现挂篮整体偏位，影响梁体线形，在梁面放样出轨道线并使用墨盒弹线，挂篮前移到位后，进行中线定位测量，若偏位，应及时进行纠偏。
1.4支架和挂篮的预压，按批准方案及公司相关文件要求分级加载预压。
1.5挂篮预留孔位置不准，按每梁段长度不同，预留孔道定位时，采取尺量、拉线顺道，并加固牢靠，以保证下一段梁段施工。
1.6挂篮行走安全隐患大，行走挂篮前后要有安全人员在现场监督，认真检查并填写“挂篮行走检查记录表”1.7挂篮偏位倾覆，编制挂篮前行检查验收表，按照检查表逐项验收，确保做好各项准备工作后在进行挂篮移动。
国防交通工程与技术 ２０１９年１月 １７，（０１） 收稿日期：２０１８－１１－２９ 作者简介：张智勇（１９８６—），男，工程师，主要从事桥梁与隧道施工技术管理工作。
６４１５８００６３＠ｑｑ．ｃｏｍ蒙华铁路洞庭湖大桥边跨钢梁顶推施工技术张智勇（中国铁路郑州局集团有限公司，河南郑州４５００７５）摘 要：蒙华铁路洞庭湖大桥主桥为三塔双索面钢箱钢桁结合梁斜拉桥，主桥钢梁采用先架设下弦钢箱梁后安装上部钢桁梁杆件的整体施工方案，边跨下弦钢箱梁采用三向大行程步履式顶推法架设，顶推由中跨往边跨方向进行。
对边跨钢梁顶推架设进行有限元分析，并指导顶推施工中临时墩、导梁等大临结构设计。
下弦钢箱底部布置两台步履式顶推器并通过垫梁组成一个顶推支点，解决了顶推施工中下弦钢箱斜腹板局部受力的问题；利用已有步履式顶推器进行墩顶节间钢梁架设，优化了常规墩顶节间钢梁架设方法；上墩施工中利用大行程步履式顶推器解决了导梁前端位移过大、导梁上墩困难的难题；三向大行程步履式顶推施工技术、实时动态纠偏等技术确保了边跨钢梁顶推的质量和安全。
关键词：斜拉桥；钢箱钢桁结合梁；先箱后桁；步履式顶推；有限元分析ＤＯＩ：１０．１３２１９／ｊ．ｇｊｇｙａｔ．２０１９．０１．００８中图分类号：Ｕ４５５．４６２；Ｕ４４８．３６ 文献标识码：Ｂ 文章编号：１６７２－３９５３（２０１９）０１－００３１－０５１工程概况蒙华铁路洞庭湖大桥主桥为三塔双索面钢箱钢桁结合梁斜拉桥，孔跨布置为（９８＋１４０＋２×４０６＋１４０＋９８）ｍ，全长１ ２８８ｍ。
主塔、边墩、辅助墩均为活动支承，主塔处纵向设阻尼器及限位装置，横向设抗风支座。
主塔采用钢筋混凝土结构，桥面以上为倒Ｙ形，桥面以下塔柱内收为钻石形，塔高１５７ｍ，洞庭湖大桥主桥总体布置见图１。
图１蒙华铁路洞庭湖大桥总体布置（单位：ｍ） 蒙华铁路洞庭湖大桥作为世界上首座三塔双主跨铁路专用斜拉桥，为解决三塔双主跨双线铁路斜拉桥刚度问题，首次在斜拉桥上采用钢箱钢桁结合梁。
