化工设备图的阅读.31页PPT

安全生产管理
设备图在安全生产管理中起到关键作用，有助于 预防和应对各类生产事故。
化工设备图的发展趋势与展望
数字化与智能化
随着技术的发展，化工设备图将逐渐实现数字化和智能化，提高 设计效率。
标准化与规范化
为了提高设备图的通用性和易用性，未来将更加注重标准化和规范 化工作。
环保与可持续发展
随着环保意识的提高，化工设备图的设计将更加注重环保和可持续 发展。
标注与说明
添加必要的标注和说明，如尺寸、材料、工艺流 程等。
审核与修改
对完成的图纸进行审核，发现并修正错误或不清晰的地 方。
化工设备图的绘制技巧
使用标准符号和图例
遵循行业标准，使用标准的符号和图例，确保图纸的可读性和通用性。
突出重点
在绘制过程中，对重要的设备和部件进行突出显示，便于读者快速了解关键信息。
分析图纸的完整性
在阅读图纸时，应注意分析图纸的完整性，检查 是否缺少必要的视图或标注，以确保图纸的完整 性和准确性。
化工设备图的常见问题分析
视图不完整或标注
不清
在某些情况下，由于视图不完整 或标注不清，可能导致对设备的 结构和功能理解不准确。
比例尺使用不当
比例尺是化工设备图中的重要元 素，如果使用不当，可能导致图 纸的尺寸和实际设备尺寸不一致 。
02
03
工艺流程设计
管道设计
通过化工设备图，可以清晰地展 示工艺流程中各个设备的相互关 系和物料流动方向。
化工设备图中的管道和阀门等部 件信息，为管道设计提供了基础 数据和依据。
化工设备图在生产管理中的应用
操作规程制定
依据化工设备图，可以制定详细的操作规程，规 范生产操作。
维护与检修

解读图纸上的表面处理标注 ，了解设备的表面处理方式 和要求，以确保设备的耐腐 蚀、美观等性能。
特殊标注
关注图纸上的特殊标注，如 焊接符号、热处理要求等， 以确保设备的制造和安装符 合规范要求。
化工设备图的实践应用
指导制造和安装ห้องสมุดไป่ตู้
根据图纸的要求，指导设备的制造和安装过程，确保设备的准确性 和质量。
辅助维修和维护
分类
根据用途和表达方式的不同，化工设 备图可分为装配图、零件图、部件图 、基础图等。
化工设备图的绘制标准与规范
标准
化工设备图的绘制应遵循国家颁布的有关工程图样的标准，如《机械制图》、《化工工艺设计施工图 内容和深度统一规定》等。
规范
在绘制化工设备图时，还需遵循行业规范和标准，如化工设备的常用材料、压力容器设计规范等。
01
案例一
某化工厂反应器的图纸改进，以提 高设备效率
案例三
某化肥厂的压缩机组的图纸改进， 以减少维护成本
03
02
案例二
某石油炼化厂的塔设备的图纸改进 ，以降低能耗
案例四
某制药厂的分离设备的图纸改进， 以提高分离效果
04
THANKS
通过阅读图纸，了解设备的结构和原理，为设备的维修和维护提供 指导和帮助。
图纸归档和管理
对图纸进行归档和管理，以便后续的查阅和使用。同时，确保图纸 的完整性和准确性，为设备的长期运行和维护提供保障。
03
典型化工设备的图样解读
反应器的图样解读
总结词
了解反应器的种类、结构和工作原理
总结描述
反应器是化工生产中用于实现化学反应的设备，其种类繁多，常见的有釜式反应器、管式反应器、塔式反应器等 。在阅读反应器图样时，需要了解反应器的种类、结构和工作原理，包括反应器的主体结构、内部构件、进出口 管道以及操作控制流程等。

23
1. 视图配置灵活
回转体
以两个视图为主
立式 卧式
主、俯视图 主、左视图
＊ 俯、左视图可以配置在图面的任意处，如果配置在 图面的任意处需注视图名称（即向视图的表示方法）
＊ 设备内部结构常采用剖视图的表达方式 ＊ 某些结构形状简单,易于表达清楚的零件图,可直接
绘制在装配图中
1.壳体以回转体为主
24
技术要求: 说明设备在制造、检验、安装、运输等方面的特殊要求
标题栏: 填写设备名称、主要规格、作图比例、图样编号、设计单位、 设计人员等内容 具体参见后面几张化工设备图
8
9
10
11
12
6.2 化工设备图的图示方法 6.2.1 化工设备的基本结构特点 6.2.2 化工设备图的图示方法
13
6.2.1 化工设备的基本结构特点
39
7．简化画法
广泛采用标准化、通用化、系列化的零部件 ⑴ 简化画出零部件外形
采用简化画法
（d）减 速机
（e）电 机
（f）填 料箱
（g）连 轴器
40
7．简化画法 ⑵ 管法兰的简化画法
41
7．简化画法 ⑶ 重复结构的简化画法
螺栓孔及螺栓连接的表达方法
42
7．简化画法 ⑶ 重复结构的简化画法
按规则排列孔板的简化画法
换热器技术特性表 管程
壳程
63
项目名称及单位
设计压力/MPa 设计温度/ºC 工作压力/MPa 工作温度/ ºC 物料名称 腐蚀裕度/mm 焊缝系数 地震裂度 场地土类别 容器类别 主要材料
塔技术特性表
设备内
64
6.4 化工设备的零部件简介 6.4.1 零件图简介 6.4.2 部件图简介 6.4.3 化工设备常用零部件简介

1、化工设备图中件号编写的常见形式。见图13—13（a）。 序号数字一般应比尺寸数字大一号。指引线不能相交，若 通过剖面线时，指引线不应与剖面线平行，必要时指引线 可曲折一次，如图13—13(b)所示。
-
41
2、化工设备图中所有零部件都须编写序号，形状大小、材 料完全相同的零(部)件用一个序号，序号一般只编注一次， 如图13-1中的接管法兰(件号1)虽有2只，但其结构、形状、 尺寸都相同故只编一个件号，也只注一次。
6)标准零部件和外购零部件的简化画法
标准零部件在设备图中不必详细画出，可按比例画出其 外形特征的简图。外购零部件在设备图中，只需根据尺寸按 比例用粗实线画出其外形轮廓简图，并同时在明细栏中注写 名称、规格、标准号等。
-
30
7)液面计的简化画法
在设备图中，带有 两个接管的玻璃管液面计， 可用细点划线和符号“＋”
采用多次旋转的表达方法 时，一般不作标注。但这些 结构的周向方位以管口方位
图（或俯、左视图）为准。
-
16
2、管口方位的表达方法
化工设备上的接管口和附件较多，其方位可用管口方位 图表示，如右图所示。
同一管口，在主视图和 方位图上必须标注相同的小 写字母。
当俯（左）视图必须画出， 而管口方位在俯（左）视图 上已表达清楚时，可不必画 出管口方位图。
化工设备图也是按“正投影法”原理和国家标准《技术 制图》、《机械制图》的规定绘制的。因此，前面所介绍的 机械图的各种表达方法都适用于化工设备图。
由于化工生产的特殊要求，化工设备的结构、形状具有 某些特点。因此，化工设备图除了采用机械图的表达方法外， 还采用了一些特殊的表达方法。本章将重点介绍这方面的内 容。
-
4
（2）换热器 主要用来使两种不同温度的物料进行热量交 换，以达到加热或冷却的目的。

难以表达其厚度，可作适当的夸大画出。
04.04.2021
.
34
3.断开和分层画法
对于过高或过长的化工设备，如塔、换热器及储罐 等，为了采用较大的比例清楚地表达设备结构和合 理地使用图幅，常使用断开画法，即用双点划线将 设备中重复出现的结构或相同结构断开，使图形缩 短，简化作图。
塔、换热器及贮罐等设备，使用断开画法 如内部结构仍未表达清楚，可将某塔节(层)用局部
04.04.2021
.
37
5.管口方位的表达方法
化工设备壳体上众多的管口和附件方位的确 定，在安装、制造等方面都至关重要。（各 管口的方位表达参看章末附图）
用基本视图和一些辅助视图可表达清楚化工 设备的基本结构形状的，可用管口方位图来 表达设备的各管口及其它附件如地脚螺栓等 的分布的情况，并注写管口方位见图号×× 管口方位图。
件的清单。
04.04.2021
.
13
3、图纸的幅面和文字
（1）图纸的幅面
工程图一般为A2或A3； 施工图一般为A1，A1、A2、A3、A4的加长或加宽幅 面尽量不用。 A3幅面不允许单独竖放，A4幅面不允许横放，A5幅面 不允许单独存在。
（2）图样的比例 图样的比例应符合GB/T14609规定；化工设备
04.04.2021
.
11
（9）预焊件图
设备外壁上保温、梯子、平台、管线支架等 安装前在设备外壁上需预先焊接的零件的图样。
（10）管口方位图
设备上管口、支耳、吊耳、人孔吊柱、板式 塔降液波板、换热器折流板缺口位置；地脚螺 栓、接地板、梯子及铭牌等方位的图样。是化
工工程图中特有的一种图纸（简图）。
（11）技术要求
压力变 送器口

设备装配图 — 表达设备结构、形状、技术特性、各部件之间的 相互关系以及必要的加工制造尺寸与检验要求等内容的图样。
部件装配图—表达由若干零件组成的非标准部件的结构形状与装 配关系、加工尺寸，以及加工和检验要求等内容的图样。
零件图—表达组成设备的各零件的结构形状、尺寸大小，以及加 工制造的技术要求等内容的图样。
“×向”字样。
• ㈡ 多次旋转表达
•
因化工设备的接管众多，且方位和高度不同，为避免
各个位置的接管在投影图上产生重叠和繁琐的投影作图，
允许采用多次旋转的表达方法。通常主视图表达各管口的
高低。在主视图中应将不同方位的管口均旋转到与正投影
平行的位置，而俯视图或左视图则反应各管口的方位。
b
c
a1
a2
e
45°
线，并画出其中几个孔眼，详细标注出孔眼的大小、间距、孔径和孔 数，或只画出孔的排列规律，另用局部放大图详细表达孔的参数。 标准件的简化画法 对液位计、视镜和支座等标准件，在化工设备装配图中的表达应采用 规定的简化画法。
序号 项目名称
1 工作压力,MPa 2 设计压力, MPa 3 物料名称 4 操作温度,℃ 5 设计温度, ℃ 6 换热面积
接
项 目指 标
管程 0.2( A)
1. 0(A) 轻柴油 1 00～120
壳程 1.8( A) 2. 5(A) 乙烯气 －4 3～－1 0
－70
12m 2
管程数
4
管表
代号 公称直径 规格或标准 密封面型式 用 途
a DN50 P N2.5 ,HG 2059 2-199 7 TG 乙烯气进口 b DN 25 PN2. 5,HG 205 92-1 997 TG 乙烯备用口 c DN25 P N1.0 ,HG 20592 -199 7 TG 轻柴油进口 d DN 25 PN1. 0,HG 205 92-1 997 TG 轻柴油出口 e DN50 P N2.5 ,HG 2059 2-199 7 TG 乙烯气出口 f DN20 P N1.0 ,HG 2059 2-199 7 螺纹 放液口

压力容器基本要求
• 化工生产的特殊性要求压力容器一般要满 足化工工艺要求，二是安全可靠，结构合 理。
• 1.强度 压力容器所有零部件都应有足够的强度，以保证 化工生产的安全运行。
• 2.刚性 压力容器要求有足够的刚性和稳定性。 • 3.耐久性 压力容器的耐久性要求有足够的耐蚀性、耐
疲劳、耐蠕变及抗断裂等性能。 • 4.密封性 在使用、安装和检修中应密切关注压力容器
压力容器的分类
3．按容器壁厚分 • 薄壁容器 是指器壁的厚度小于容器内径的1/10者，
K＝D0/Di<1.2 • 厚壁容器 是指器壁的厚度大于等于容器内径的
1/10者，即K＝D0/Di≥1.2 。 式中K为直径比，D0 是圆筒外径，Di是圆筒内径。 • 4．按工作温度分 • 常温容器 －20℃<t<300℃ • 高温容器 t≥300℃ • 低温容器 t≤-20℃ • 超低温容器 t<-50℃
压力容器零部件的标准化
压力容器零部件已经标准化，这样既增强了容器部件的互换性， 又解决了加工量小、成本高、质量差等问题，更利于专业化大 批量生产。我国原化学工业部、机械工业部等部门对容器零部 件制定了一系列标准。 • 容器零部件标准化的基本参数是公称直径和公称压力。 • 公称直径 是将压力容器的直径加以标准化以后的标准直径， 用“DN”表示。容器的公称直径是它的内径。管子的公称直径 既不是它的内径也不是它的外径，而是与两者相近的某一个数 值，故而是一个“名义”直径。采用无缝钢管制做筒体时其外 径为公称直径。 • 公称压力 是为了设计、制造和使用方便而人为地规定一个标 准压力，它分为若干标准压力等级，从而使容器的壁厚和部件 标准化，用“PN”表示。中低压范围分为0.25、0.6、1.0、2.5、 4.0、5.0MPa。 • 法兰的公称直径和公称压力是根据与之相配的容器或管子的标 准面制定的。

（3）旋入端长度bm与零件材料有关，钢和青铜取bm＝d， 铸铁取bm＝1.25d，铝取bm＝1.5d,非金属取bm＝2d。
（4）双头螺柱加工时被连接件的螺孔深度应大于旋入端的 长度bm。绘图时螺孔螺纹深度为bm ＋0.5d，钻孔深度为bm ＋d。弹簧垫圈开口槽方向与水平成70°，从左上向右下倾斜。
3. 螺钉联接
剖视图的标注
字母
剖切平面的 位置
投影方向
1.剖视图的画法
① 剖切面的位置。为了清晰地表示零件内部真实形状，一般 剖切面应平行于相应的投影面，并通过零件孔、槽的轴线 或与零件的对称平面相重合。
② 图形的完整。剖视图是一种假想画法，并没有真正将机件 剖开，其它视图应完整画出或以完整机件作原型再进行剖 切。
长颈对焊法兰
2. 压力容器法兰 规定标记：
法兰名称及代号
密封面型式代号
公称压力／法兰厚 - 法兰总高
公称直径国标
标记示例： 法兰 RF 800-1.0 JB/T4701-2000
表示密封面型式为平密封面、公称压力为1.0MPa、公称 直径为800mm的甲型平焊法兰。
六、人孔和手孔
人孔有圆形和椭圆形两种， 圆形人孔最小直径400mm， 椭圆形人孔最小尺寸为 400mm×300mm
局部放大图可为剖视图也可为视图
第三节 标准件
一、 螺纹 二、 螺纹连接件 三、 筒体 四、 封头 五、 法兰 六、 人孔和手孔 七、 支座 八、 补强圈
标准件
在设备中，有些零件是经常被使用的，国家有关 部门就将这些零件的材料、尺寸、结构、表面粗糙 度、尺寸公差等标准化了，由专门的工厂大批量生 产，可降低成本、保证质量、缩短设计制造时间。 这些零件称为标准件。
局部的内、外形状都需要表达的零件或不宜 采用半剖视图、全剖视图的场合

表4-4
减少焊接 任务量
4.4.2 化工设备常见焊缝的表达
化工设备常见焊缝：筒体对接、筒体与封头、筒体 与接纳、补强圈与筒体或封头、厚壁管补强、筒体 与管板、换热管与管板。
①画出节点放大▪ A图、；B类②焊标缝注节尺点寸：坡坡口口角角度α度、钝边
高，根部间隙等。
钝边P
工件厚度δ
单面焊
双面焊
坡口深度H 根部间隙b
4.3 化工设备图的简化画法 P86--
对于化工设备图中的规范化零部件， 在不影响视图正确、清楚地表达构造外 形大在图的装的前配构图造提中部下，分规等，范可采零采件用用、简各外化购画种件法简、。已在化有明画零细部表法件和。图管、口部表分中放写
明：
a 〕规范件、外购件的称号、规格、衔接规范、构造方式、 密封面方式等，外购件注明“外购〞字样；
8、不同资料的剖面表示方法
为了区分不同的资料，采用不同的剖面表示方式， 下面是几种常见资料的剖面方式。
金属资料 非金属资料
〔设备壳体、 各种零部件等〕
焊缝金属资料
(法兰垫片、设备
防腐隔热内衬等)
玻璃
〔液面计、视镜〕
混凝土
〔设备根底〕
砂、胶泥
〔管沟填埋、设 备防腐内衬等〕
耐火砖
〔设备耐火砖内衬等〕
可用粗点划线表示特殊喷涂外表 薄衬层：细实线，与设备轮廓线间隔约1～2mm。
可见轮廓线和过渡线
尺寸线、尺寸界线、剖面线、重合断面 的轮廓线、引出线 、螺纹的牙底线及齿 轮的齿根线
断裂处的边界线、视图和剖视的分 界线
4 双折线 5 虚线
约b/3 断裂处的边界线 约b/3 不可见轮廓线及过渡线
6 细点画线 7 粗点画线

两个局部放大图分别表达了法兰和吊耳、法 兰和封头的焊接结构和尺寸。
右管箱部件图的技术要求中指明了焊接要求等内容。 右管箱部件为回转结构，径向尺寸基准为回转轴线，长度以安装面为主要尺寸基准。 右管箱部件为回转结构，径向尺寸基准为回转轴线，长度以安装面为主要尺寸基准。 以冷凝器中右管箱为例，介绍看部件图的步骤。 左视图表达了法兰上螺栓孔的个数和位置以及吊装用的吊耳的形状和位置。 以冷凝器中右管箱为例，介绍看部件图的步骤。 3μm，其他的加工表面Ra值为12. 全剖的主视图表达了该部件的主体结构及连接关系。 以冷凝器中右管箱为例，介绍看部件图的步骤。 全剖的主视图表达了该部件的主体结构及连接关系。 全剖的主视图表达了该部件的主体结构及连接关系。 由于右管箱为焊接部件，因此只对焊接后需加工的表面标注表面粗糙度，如法兰密封面的粗糙度Ra值为6. 由于右管箱为焊接部件，因此只对焊接后需加工的表面标注表面粗糙度，如法兰密封面的粗糙度Ra值为6. 左视图表达了法兰上螺栓孔的个数和位置以及吊装用的吊耳的形状和位置。 焊接部件右管箱由两个基本视图组成，主视图采用全剖视图，左视图采用视图，另外还有两个局部放大图。 以冷凝器中右管箱为例，介绍看部件图的步骤。 左视图表达了法兰上螺栓孔的个数和位置以及吊装用的吊耳的形状和位置。 职业教育应用化工技术专业教学资源库《化工设备认知与制图》课程
二分析表达方案右管箱部件为回转结构径向尺寸基准为回转轴线长度以安装面为主要尺寸基由于右管箱为焊接部件因此只对焊接后需加工的表面标注表面粗糙度如法兰密封面的粗糙度ra值为63m其他的加工表面ra值为125m
职业教育应用化工技术专业教学资源库《化工设备认知与制图》课程
识读化工设备部件图
吉林工业职业技术学院
读化工设备部件图
以冷凝器中右管箱为例，介绍看部件图的 步骤。

1、管口符号
一律用英文小写字母(如a,b,c)，注写在管口投影旁。 规格、用途、联接面型式完全相同的管口，应编写同一
个管口符号，须在符号右下角加数字区别。如a1和a2。 一般从主视图左下角开始，顺时针依次编写。
2、管口表 说明各管口规格、用途等内容的表格。 常放在技术特性表下方。
二、技术特性表
第二节 化工设备的视图表达
一、化工设备的类型 1、容器 用来储存原料、产品 2、换热器 用于两种不同温度的物料进行换
热 3、反应器 用来使物料进行反应的设备 4、塔器 用于精馏、吸收、萃取洗涤等单
元操作
二、化工设备的结构特点
设备主壳体以回转体为主，如6； 设备主体上有较多开孔和接管口，
图例： a，b，c，d 90°，150°，225°，315°
4、细部结构的表达方法
局部放大图（节点图） 必须标注名称和绘图比例 常用在焊接接头和法兰联接面
图例：设备底座支承圈 采用两个局部剖视进行表达
夸大画法
不按比例
5、断开和分段的表达方法
断开缩短：
设备过高或过长，又具有相同结构 图例：填料塔
断开处为规格、排列相同的填料
分段表达：
不能用断开方法，但图幅不够 图例：填料塔
三、化工设备的简化画法
1、标准件的简化画法 2、管法兰的简化画法 3、重复结构的简化画法
1、标准件的简化画法
如电动机、人孔、液面计等
粗 实 线
2、管法兰的简化画法

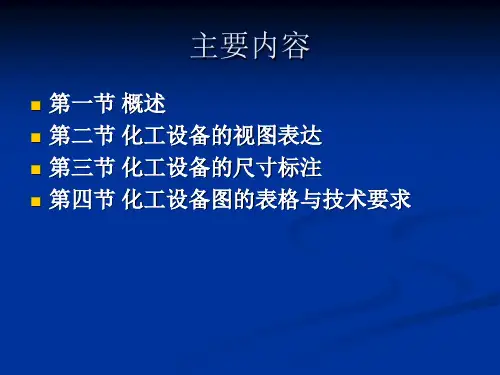

不管何种型式的法兰， 均 第二节 化工设备的视图表达 第三节 化工设备的尺寸标注 第四节 化工设备图的表格与技术要求
一、化工专业图样分类
1.化工机器（动设备）及化工设备（静设备）图
化工机器图：电机、压缩机、泵图样等
