油漆在滚涂施工中的常见问题和解决方法
1、滚涂容易起泡的原因
u 滚涂时由于滚筒在运动中带入大量的空气，导致漆膜容易气泡。
高树脂含量的漆适合于滚涂
低树脂含量低的漆可以使用滚涂
u 溶剂型涂料单次施工膜厚太厚也容易起泡。
u 漆膜表干过快，容易起泡。
2、解决滚涂易起泡的途径
为了使油漆适合滚涂，需对配方或施工工具进行改进。
u 采用流平和润湿优良的树脂和助剂。
u 适当提高颜料的比例。
u 使用特殊的滚涂工具破泡，如地坪涂料的施工。
u 减低单次施工膜厚。
u 减低表干速度，延长溶剂释放时间。
u 加入特殊或过量的消泡剂。
过多消泡剂的缺陷：成本高、缩孔、附着力不良。
3、滚涂油漆的选择
u 一般各种底漆和中涂产品可以采用；
u 高光漆或面漆在使用前应进行施工确认。
u 定制适合滚涂的产品。
3、滚涂工具选择注意事项：
u 滚涂溶剂型涂料时注意选用刷毛、辊轴与所用溶剂不能互溶的毛辊。
u 施工粘度小的涂料应选用：
刷毛稍长、细而软的毛辊：因为这类毛辊吸浆量大，滚涂过程中不易流淌和不均匀。
u 施工粘度大的涂料应选用：
刷毛稍短、稍粗、稍硬一些的毛辊：因为这类毛辊在吸饱涂料、滚涂过程中，毛倒下去容易重新立起来，还可保持较好的吸浆量，防止流淌和不均匀。

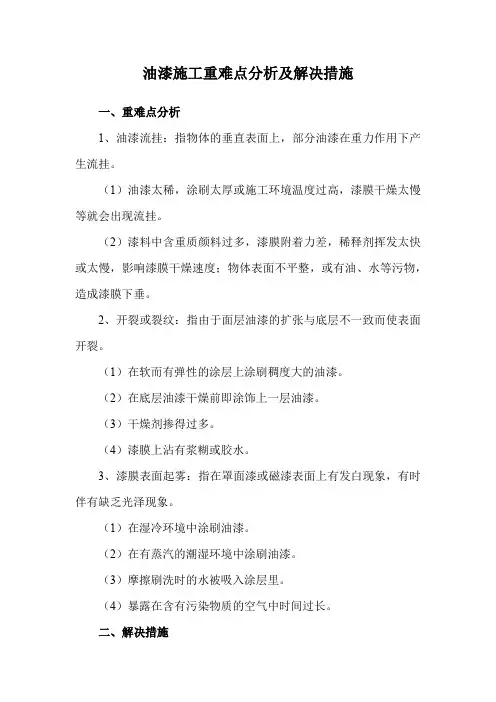

常见的漆膜弊病及其防治办法
⑴、流挂
现象：涂料施涂于垂直面上时，由于其抗流挂性差或施涂不当，漆膜过厚等原因而使湿漆膜向下移动，形成各种形状下边缘厚的不均匀涂层。
原因：
1、溶剂挥发缓慢。
2、涂得过厚。
3、喷涂距离过近，喷涂角度不当。
4、涂料粘度过低。
5、气温过低。
6、几乎不换气，周围空气中溶剂蒸汽含量高。
7、涂料中含有比重大的颜料（如硫酸钡），在漆基中分散不良的色漆。
8、在旧漆膜上（特别是在有光的漆膜上）涂布新漆时也易产生流痕。
预防措施：
1、溶剂选配适当
2、对常规涂料一次涂布的厚度控制在20～25μm为宜。为要获得较厚的涂层，对于热固性涂料可采用“湿碰湿”工艺，或选用高固体分涂料。
3、提高喷涂操作的熟练程度，控制喷涂距离为喷涂大工件25～30cm，喷涂小件15～20cm，并与物面平行移动。
4、严格控制涂料的施工粘度，如硝基漆的喷涂粘度为18～26秒，烘漆20～30秒。
5、适当换气，气温保持在10℃以上。
6、添加阻垂剂来防止流痕缺陷，有较好的效果。
7、在旧涂层上涂新漆前先打磨一下。
⑵、起皱
现象：漆膜呈现多少有规律的小波幅波纹形式的皱纹，它可深及部分或全部膜厚。
原因：
1、大量使用稠油制得的涂料易发生起皱现象。
2、涂料中催干剂使用上比例失调，钴催干剂过多。
3、骤然高温加热烘烤干燥，自干漆烘烤温度太高。
4、漆膜过厚，超出常规。
5、浸漆后施工物体，常常发生“肥厚的边缘”也易产生起皱。
6、易挥发的有机溶剂比挥发较慢的有机溶剂涂层更易起皱。
预防措施：
1、制造含有桐油的漆时，适当地控制桐油的使用量。
2、调整催干剂的比例，补加其余催干剂。
3、涂料的组分中增加树脂的含量。
4、严格控制涂层厚薄。
5、烘干型漆放20～30分钟进烘箱，或补加锌催干剂，也可采用加防止起皱剂。
⑶、桔皮
现象：漆膜呈现桔皮状外观的表面病态。
原因：
1、溶剂挥发过快。
2、涂料本身的流平性差，涂料的粘度大。
3、喷涂的压力不足，雾化不良。
4、喷涂距离不适当，如太远，喷枪运行速度快。
5、喷漆室内风速太大。
6、气温太高，或过早进入烘烤箱烘干。
7、被涂物的温度高。
8、喷涂厚度不足。
9、被涂面不平滑，影响涂料的流平或对涂料的吸收。
10、硝化纤维素漆中水分含量有关系。
预防措施：
1、选用适当的溶剂，或添加部分挥发较慢的高沸点有机溶剂。
2、通过试验选用较低的施工粘度。
3、喷涂用压缩空气压力为带罐吸上型喷枪3.5公斤/cm2，重力压送型喷枪3.5～5公斤/cm2，以达到良好的雾化。
4、喷涂距离选择适当，减小喷漆室内风速。
5、被涂物喷涂后进入高温烘干炉之前，应设有晾干室。
6、被涂物的温度应冷却到50℃以下，涂料温度和喷漆室内气温应维持在20℃左右。
7、喷涂一道厚度应在20～26μm之内。
8、被涂面应充分地湿打磨，使其平整光滑。
9、添加适当的流平剂。
易产生上述现象的涂料：硝基漆、醇酸漆、氨基漆、丙烯酸漆、粉末涂料。
⑷、失光
现象：漆膜的光泽因气候环境等因素的影响而降低的现象。
原因：
1、涂料中溶剂质量不良，低沸点溶剂多，挥发太快。
2、稀料及催干剂过多，导致漆膜表面干燥太快，而引起失光。
3、不同类型油漆互混等。
4、施工粘度太大。
5、湿度太大，大于80%，挥发性漆吸收水分发白，而失光。
6、施工底层不平整光滑。
7、环境影响。
防止措施：
1、加部分清漆以提高光泽。
2、用同类型油漆调制。
3、掌握和摸索一整套施工粘度。
⑸、发白
现象：有光涂料干燥过程中，漆膜上有时呈现乳白色的现象。有时在干燥后会恢复到本来面貌。
原因：
1、空气湿度太大，在80%以上，超过溶剂中含水的比例，或在干燥过程中由于溶剂挥发涂膜表面温度下降，使表面局部空气温度降至“露点”以下，此时空气中的水分凝结渗入涂层中产生乳化，表面变成半透明白色
膜，待水最后蒸发，空隙就被空气取代成为一层有孔无光的涂层，因此降低了漆膜的装饰性和机械性能。
2、所有的有机溶剂沸点低，而且挥发速度快。
3、被涂物表面温度太低。
4、被涂物或稀释用的溶剂中含水。
5、在施工时由于净化压缩空气用的油水分离器失效，水分进入漆中造成变白。
6、溶剂和稀释剂的配比不恰当，当部分溶剂迅速挥发，剩余溶剂对树脂溶解能力不足，造成树脂在涂层中析出变白。
预防措施
1、选用高沸点挥发速度慢的有机溶剂，如丁醇、醋酸丁酯、乳酸乙酯及乳酸丁酯、二丙酮醇、醋酸戊酯、环已酮等。
2、在涂漆前，先将被涂物加热，使其温度比环境温度高出10℃，或在喷涂后立即将物件送进温热的烘箱中干燥。
3、涂装场地的环境温度最好在15～25℃，相对湿度不应大于70%。
4、使用的有机溶剂和压缩空气应检查是否纯净应无水分。
5、合理地选用有机溶剂和稀释剂，防止涂层中树脂析出。
6、加防潮剂。
容易产生发白的涂料：硝基漆、过氯乙烯漆、磷化底漆及其他挥发型干燥涂料。
⑹、针孔
现象：一种在漆膜中存在着类似于针刺成的细孔的病态。
原因：
1、清漆的精制不良。
2、溶剂的选择和混合比例不适当。
3、颜料的分散不良。
4、添加助剂的选择和混合比例中适当。
5、涂料表面的张力过高。
6、涂料的流动性不良，展平性差。
7、涂料的释放气泡性差。
8、贮藏温度过低，使漆基的互溶性和溶解性变差，粘度上升或向局部析出，易引起颗粒及针孔。
涂装方面
1、被涂物面上残留有水、油或其他不纯物，清除得不仔细。
2、溶剂挥发速度快，且其添加量较其他溶剂多。
3、涂料的粘度高，且溶解性差。
4、长时间激烈搅拌，在涂料中混入空气，生成无数气泡。
5、喷涂时，空气压力过高，破坏了湿漆膜中的溶剂平衡。
6、湿漆膜升温速度过快，晾干不充分。
7、被涂物是热的。
8、湿漆膜或干漆膜过厚。
9、施工不妥，腻子层不光滑。
涂装环境方面
1、空气流通快且温度高，湿漆膜干燥得过早（指表干）。
2、温度高，喷涂设备油水分离失灵，空气未过滤。
预防措施：
防止在干燥漆膜面产生针孔的有效方法是消除上述原因。在实际生产中，严格控制施工粘度，降低粘度和采用挥发较慢的溶剂稀释涂料较好。
易产生针孔的涂料有：双组份聚氨酯、环氧漆、氨基改性丙烯酸树脂涂料、醇酸漆、不饱和聚酯沥青漆、含颜料少的色漆（如黑色漆）。
⑺、渗色
现象：来自下层（底材或漆膜）的有色物质，进入并透过上层漆膜的扩散过程，因而使漆膜呈现不希望的有的着色或变色。
原因：
1、底涂层的有机颜料或沥青树脂被面漆的溶剂所溶解，使颜色渗入面漆涂层中。
2、底材（如木材）含有有色物质。
3、面漆涂层中含有溶解力强的有机溶剂和底涂层未完全干透就涂面漆。
预防措施
1、涂防止渗色的封底涂料后，再涂面漆。
2、在中间涂层或在面漆涂层中添加片状颜料（如铝粉、云铁等）。
3、采用挥发速度快的，对底层漆膜溶解能力小的溶剂。
4、可用相近的浅色底漆。
5、底漆干透后，再喷涂底漆。
⑻、起泡
现象：涂料在施涂过程中形成的空气或溶剂蒸汽等气体或两者兼有的泡，这种泡在漆膜干燥过程中可能消失，也可能永久存在。
原因：
1、被涂面有油、汗、指纹、盐碱、打磨灰等亲水物质残存。
2、被清洗面使用除锈剂未清洗干净。
3、不干性油渗入湿木材表面，涂漆后不但起泡，甚至会揭起。
4、墙壁潮湿，急于涂漆施工，涂漆后水分向外扩散，顶起漆膜，严重时可撕起。
5、木质制品潮湿，涂上漆后，水分遇热蒸发冲起漆膜，漆膜越厚起泡越严重。
6、干漆膜在高温下长期存放。
7、底层未干，如腻子层未干透，就勉强又刮下一遍腻子。
8、皱纹漆涂层太厚，溶剂大部分没有挥发，入烘房温度太高，升温太急。
9、物件除锈不干净，经高温烘烤。
10、空气压缩机及管道带有水分。
11、铸铝件和有边缝的铝件除油污不透底。
预防措施：
根据产生的原因，采用相应的措施加以解决。
⑼、收缩（发笑）
现象：涂料涂布后收缩不能均匀附着，湿或干漆膜不平整，局部露出被涂面，有的象在油纸上与墨笔字书写那样呈不附着现象。
原因：
1、在旧涂层过于光滑。
2、被涂层表面有蜡质、煤油、硅油、机油等。
3、溶剂挥发与烘烤温度不相适应，烘干漆所用溶剂沸点太低，挥发太慢或溶解性差。
4、被涂层表面有水。
5、涂料与被涂物的温差大。
6、压缩空气中混入水和油。
7、被涂物表面有汗或作业中用的擦布及手套已被污染。
8、涂料中使用助剂比例不当。
9、溶剂选择不当。
10、涂料流动性不良，展平性差。
预防措施：
根据上述原因采用相应的措施。
⑽、发花
现象：在含有混合颜料的漆膜中，由于颜料分离产生与整体色不一致的斑点和条纹模样，使色相杂乱。
原因：
1、涂料中颜料分散不良。
2、涂料中加有比重相差很大的颜料，又未使用助剂。
3、采用两种或两种以上不同类型的油调配，或用两种漆调配搅拌不均匀。
4、稀释剂溶解力不足。
5、涂装时附近有能与颜料起作用的氨、二氧化硫的发生源。
6、涂刷时，涂深色漆后，未将漆刷清洗干净又涂浅色漆。
预防措施：
根据以上情况，采用相应措施。
⑾、发汗
现象：无光的油性漆和磁漆在打磨后再次出现光彩的现象。硝基漆在60℃以上烘烤时，增塑剂呈汗珠状析出的现象。
原因：
1、在打磨前漆膜没完全干透（或溶剂未完全挥发掉）。
2、硝基漆采用了蓖麻油、樟脑等非溶剂型增塑剂。
3、漆膜中或硝基漆表面加漆时，含有蜡、矿物油或润滑油脂时，可能逐渐渗出漆膜表面。
4、树脂含量少的亚麻仁油或清油，漆膜容易发汗，一般潮湿、黑暗。尤其通风不良的场所易发汗。
预防措施：
1、涂层干透后再打磨。
2、选用溶剂型增塑剂。
3、使用涂料时，从选择涂料特点来考虑，湿润性好的清油适应在户外和阳光充足的环境。
4、涂漆前，将旧漆膜上的蜡质、油污等用汽油仔细揩抹干净，再施工。
⑿、咬底
现象：在干漆膜上施涂其同种或不同种涂料时，在涂层施涂或干燥期间使其下的干膜发生软化、隆起或从底材上脱离的现象（通常的外观如起皱）。
原因：
1、涂层未干透就涂下一道漆。
2、面漆溶剂能溶胀底漆。
3、涂得过厚。
预防措施：
1、底涂层应干透，再涂面漆，或溶剂挥发后即涂面漆。
2、正确选择涂料品种，特别注意底面漆的配套。
3、从施工而言，第一道涂薄，第二道涂厚。
工程施工中常见偷工减料的问题 手段一：墙面刷漆 乳胶漆是目前最常见的墙面装饰材料，在具体施工中可以进行涂刷、辊涂或喷涂，对于居室的内墙装修来说，一般乳胶漆需要涂两遍以上才算合格。如果工人在施工时不认真或敷衍了事，常会出现色差，尤其是颜色较深的乳胶漆更会出现这种问题。 乳胶漆在使用之前需要加入一定的清水，调配好的乳胶漆要一次用完。同一颜色的涂料也最好一次涂刷完毕。如果施工完毕后墙面需要修补，就要将整个墙面重新涂刷一遍。 手段二：下水管路 有过施工经验的朋友，是不是碰到过这样的情况：施工完成了，表面上看起来装修工程毫无问题，完全符合自己的要求，但是一旦在验收完毕后，却发现厨房和卫生间的下水不畅？其实，这就是在工程中，施工队偷工减料而造成的，为了贪图省事，少数施工队可能会将含有大量水泥、沙子的混凝土碎块直接倒入下水道，这样就造成了日后的下水管道不畅的问题。 一定要严格监督、并且事先提醒施工队，不能拿下水道当垃圾道使用。在水路施工完毕后，将所有的水盆、面盆和浴缸注满水，看看下水是否通畅，管路是否有渗漏的问题，在完成这所有的步骤后，才可以算通过验收。 手段三：电线接头 现象：这又是一个具有很强隐蔽性的偷工减料，通常发作在装修完成后的一段时间里，在消费者使用电器，尤其是一些耗电量较大的热水器、空调等时，开关、插座发热甚至烧毁，一些没有经验的消费者这时候往往会认为是大功率电器惹的祸，其实事实并非如此，出现这样的情况，很有可能就是电工在安装插座、开关和灯具时，不按施工要求接线而造成的。 提醒：夏天又即将来临了，大功率的电器：空调等的使用在所难免，所以在施工中一定要监督电工严格按照操作规程进行施工，在所有开关、插座安装完毕后，一定要进行实际的使用，看看这些部位是否有发热现象，以防止以后使用电器过程中带来不必要的损失。 手段四：墙地砖铺贴 现象：铺贴墙地砖是一个技术性较强的工作。如果工人们偷工减料的话，很容易出现瓷砖空鼓、对缝不齐等问题，不但让居室的整体美观程度大打折扣，而且在时间一长后，瓷砖很容易出现开裂、破碎等现象。另外，对于铺贴瓷砖用的水泥和粘接剂也有讲究，如果配比不合理也会出现脱落等问题。 提醒：墙地砖铺贴应平整牢固、图案清晰、无污垢和浆痕，表面色泽基本一致，接缝均匀、板块无裂纹、掉角和缺棱，局部空鼓不得超总数的5％。 手段五：墙面剔槽 现象：现在的家庭装修一般都选择暗埋管线，以保持居室环境的简洁和安全，而要暗埋管线，就必须在墙壁和地面上开槽后才能埋入。少数工人在进行开槽操作时野蛮施工，不仅会破坏建筑承重结构，还有
外墙涂料施工工艺方法 1 施工准备 ①底材要求：基层抹灰已完成并保养了20天左右，基层的碱度PH值在9以下，同时基层已干燥(至少已干燥15天)，湿度低于8%；基层表面平整，阴阳角及角线密实，轮廓分明；墙面无渗水、无裂缝、空鼓、起泡孔洞等结构问题。没有粉化松脱物，没有油、脂和其他粘附物。 ②外墙预留的缝已进行防水密闭处理。 ③所用涂料有出厂合证明，同时经检验达到国家相关规范标准要求。 ④所用涂料经业主同意，同时样板墙经业主、监理及设计单位同意。 ⑤装饰脚手架已搭设完毕。 ⑥基层外露铁件已做好相应的防锈处理（镀锌或刷防锈漆。 ⑦施工条件：外墙涂料由于是水性涂料，对施工保养条件要求较高。施工保养要求温度高于5℃，环境湿度低于85%，以保证成膜良好。低温将引起涂料的漆膜粉化开裂等问题，环境湿度大使漆膜长时间不干，并最终导致成膜不良。外墙施工必须考虑天气因素，在涂刷涂料前，12小时未下雨，以保证基层干燥，涂刷后，24小时不能下雨，避免漆膜被雨水冲坏。 2 外墙涂料施工方法 本工程中外墙建筑涂料涂装体系分为三层，即底漆、第一遍面漆、第二遍面漆。其作用如下： 底漆：底漆封闭墙面碱性，提高面漆附着力，对面涂性能及表面效果有较大影响。如不使用底漆，漆膜附着力会有所削弱，墙面碱性对面漆性能的影响更大，尤其使用腻子的底面，可能造成漆膜粉化、泛黄、渗碱等问题，破坏面漆性能，影响漆膜的使用寿命。 第一遍面漆：第一遍面漆主要作用是提高附着力和遮盖力，增加丰满度，并相应减少面漆用量。 第二遍面漆：第二遍面漆是体系中最后涂层，具装饰功能，抗拒环境侵害。 2.1施工工艺 修补→清扫→填补腻子、局部刮腻子→磨平→贴玻纤布→满刮腻子→磨平→底漆施工→第一遍面漆施工→第二遍面漆施工 2.2 操作方法 a、修补： 施涂前对于基体的缺棱掉角处、孔洞等缺陷采用1：3水泥砂浆（或聚合物水泥砂浆）修补。下面为具体做法： 空鼓——如为大面积（大于10cm2）空鼓，将空鼓部位全部铲除，清理干净，重新做基层，若为局部空鼓（小于10cm2），则用注射低粘度的环氧树脂进行修补。 缝隙——细小裂缝采用腻子进行修补（修补时要求薄批而不宜厚刷），干后用砂纸打平；对于大的裂缝，可将裂缝部位凿成“V”字形缝隙，清扫干净后做一层防水层，再嵌填1：2.5水泥砂浆，干后用水泥砂纸打磨平整。 孔洞——基层表面以下3mm 以下的孔洞，采用聚合物水泥腻子进行找平，大于3mm 的孔洞采用水泥砂浆进行修补待干后磨平。
建筑涂料的调色及常见问题分析 随着人们对建筑涂料装饰性要求的提高，建筑涂料调色变得越来越重要，今天华能就人工调色的基本原理、原则及一些常见的问题进行初步的探讨。 1. 调色的基本原理 调色的目的是将白色漆或基础漆调配成所需要的色漆，这些色漆经过施工后在建筑物表面形成各种各样颜色的涂膜，起到保护、装饰和美化建筑物的作用。 现代理论用色调、明度和饱和度三个参数来确定颜色。当两个颜色的这三个参数都相同时，两个颜色才完全相同。在建筑涂料的调色中，应用的是三原色的补色，即减法三原色，红的补色是青，绿的补色是品红，蓝的补色是黄，这三个减法三原色品红、青、黄三者重叠形成黑色（在高密度是时），在三者密度变化时形成各种混合色。涂膜的颜色是因为涂膜对不同波长光线的不同吸收而显现出来的。当日光射入一个色漆膜时，遇到某一颗颜料粒子，例如是黄色颜料，则意味着它将日光中的兰色光谱吸收而发射出黄光和绿光，当反射出的黄光和绿光又遇上兰色颜料粒子，它又将其反射出的黄光吸收，只余下绿光，所以涂膜只体现绿色。因此，建筑涂料颜色的混合是一种减差混合。 除了上述颜色的物理意义之外，颜色还具有生理意义和心理意义，物体所反射的光线通过人的眼睛刺激神经才产生了主观上的色彩感受，而且这种感受会受到观测者的情绪、经验等心理因素的影响。 2. 调色的一般原则 建筑建筑涂料以白色和浅色为主，深色建筑涂料用量相对较少，而且大都用在特殊部位。因此一般建筑建筑涂料生产厂大多为生产白色建筑涂料和用浆调配好的各种色彩的建筑涂料。白色建筑涂料制备好以后，通过加入少量的所需色浆调配成要求色调的建筑涂料。生产最终的成品的色调一般都是复色，即要加入至少两种或者两种以上的色浆，因此调色过程中一般要遵循以下原则。 2.1 色浆添加 调色时应本着先找色调，后定深浅，由浅及深的原则，细心调配。有人认为调色时应按照先找深浅、后找色调的原则，但是在实际生产中，如果先定好了深浅，再去加入色浆找色调，必然会使体系的颜色变深，深浅又发生了变化，导致调配目标难以实现。另外，加入色浆时不可一次加完，而是要分批逐次，随调随加，以免色浆过量，造成颜色过深或者色调偏离，致使调色失败。 2.2 干膜与湿膜的色差 应在搅拌下缓慢加入色浆，每加完一种色浆都要充分搅拌均匀，随时取样与样品比较。需要注意的是建筑涂料组分中约有一半是水，干膜和湿膜之间有较大的色差，一般是干膜较湿膜颜色深。因此在对比颜色时，要湿样与湿样比，干样与干样比，才能保证建筑涂料的色调也样板一致。 2.3 保证色浆一致性 由于色浆的固体含量不一样，在贮存时容易产生上稀下稠的现象。因此在使用色浆前要充分搅拌均匀，避免相同的配方、不同的批次，产生不同的色调。 2.4 保证同批建筑涂料颜色一致 用量大而又要求颜色一致的建筑涂料，特别是外用建筑涂料，最好在大的搅拌罐中一次配制好，以免产生色差。如果没有条件一次配好，可以先分多批调配，最后再将不同批次的建筑涂料各取一部分进行混合，搅拌均匀后方可使用，以保证建筑涂料的颜色均匀一致。 2.5 色样比较的光源 色样的比较除了涂膜的干湿区别之外，光源对比较结果的正确与否也有很大的关系。一般应
油漆常见问题的原因及解决方法 一、针孔 1.问题现象：在漆膜表面出现的一种凹陷透底的针尖细孔现象。这种针尖状小孔就 像针刺小孔，孔径在100微米左右。 2.问题原因： （1）板材表面处理不好，多木毛、木刺，填充困难； （2）底层未完全干透，就施工第二遍。 （3）配好的油漆没有净置一段时间，油漆黏度高，气泡没有消除。 （4）一次性施工过厚。 （5）固化剂、稀释剂配套错误。 （6）固化剂加入量过多。 （7）环境温度湿度高； （8）木材含水率高。 3.解决对策 （1）板材白坯要打磨平整然后用底得宝封闭； （2）多次施工时，重涂时间要间隔充分，待下层充分干燥后再施工第二遍； （3）配好的油漆要静置一段时间，让气泡完全消除后再施工； （4）油漆的粘度要适合，不要太稠； （5）一次性施工不要太厚，做到“薄刷多遍”一般单层厚度不要超过20μm。 （6）使用指定的固化剂和稀释剂，按指定的配比施工。 （7）不要在温度和湿度高的时候施工。 （8）施工前木材要干燥至一定含水率一般为10-12%。 二、起泡 1.问题现象：漆膜干后出现大小不等的突起圆形泡，也叫鼓泡。起泡产生于被涂表 面与漆膜之间，或两层漆膜之间。 2.问题原因 （1）基材处理不合要求，如木材含水率较高，或未将松脂、木材本身含有的芳香
油清除掉，当其自然挥发时导致起泡。 （2）油性或水性腻子未完全干燥或底层涂料未干时就涂饰面层涂料。 （3）木材的接合处及孔眼没有填实，有空隙口孔眼等。 （4）油漆粘度过高。 （5）油漆配比不恰当。 （6）刷涂时来回拖动刷子产生的气泡没有消除。 （7）底材表面富有油污、灰尘、水泡等，这些不洁物周围沾有水份。 （8）压缩机、空气管中有水份，或者有水份溅到施工表面上。 （9）大部分与针孔原因一样。 3.对策 （1）木材应干燥至合适的含水率，除去木材中芳香油或松脂。 （2）应在腻子底层涂料充分干燥后，再刷面层涂料。 （3）应将木材接合处的空隙和木材孔眼用腻子填实，并打磨平整后再刷涂油漆。（4）最好用干净的碎布清理基材表面的杂物，清理干净后的被涂表面，即可上涂料。 （5）油漆的施工粘度要合适。 （6）刷涂时不要来回拖动，先横理，后竖理，最后顺木纹方向理直。 （7）定期排出压缩机中水份，加装油水分离器。 （8）参考真空的对策。 （9）对气泡轻微的，可待漆膜干透后，用水砂纸打磨平整，再补面漆。对气泡严重的，先挑破气泡，用砂纸仔细打磨平整并清理干净，然后再一层一层地按涂装工艺修补。 三、发白 1.现象：涂膜含有水份或其他液体，涂膜颜色比原来较淡白，涂膜呈现白雾状。 2.原因 （1）板材含水率过高，日久水份挥发积留于漆膜中导致发白； （2）环境湿度过高；
外墙涂料施工与验收标准 外墙装修就好像给住宅床上一层保护衣,它对墙体有着保护作用,目前墙体装修的材料也很多,涂料、瓷砖等等,今天小编给大家介绍的是外墙涂料的施工工艺以及验收标准: 外墙涂料施工准备: 1、底材要求:基层抹灰已完成并保养了20天左右,基层的碱度ph值在9以下,同时基层已干燥(至少已干燥15天),湿度低于8%;基层表面平整,阴阳角及角线密实,轮廓分明;墙面无渗水、无裂缝、空鼓、起泡孔洞等结构问题.没有粉化松脱物,没有油、脂和其他粘附物. 2、外墙预留的缝已进行防水密闭处理. 3、所用涂料有出厂合证明,同时经检验达到国家相关规范标准要求. 4、所用涂料经业主同意,同时样板墙经业主、监理及设计单位同意. 5、装饰脚手架已搭设完毕. 6、基层外露铁件已做好相应的防锈处理. 外墙涂料施工条件: 外墙涂料由于是水性涂料,对施工保养条件要求较高.施工保养要求温度高于5℃,环境湿度低于85%,以保证成膜良好.低温将引起涂料的漆膜粉化开裂等问题,环境湿度大使漆膜长时间不干,并最终导致成膜不良.外墙施工必须考虑天气因素,在涂刷涂料前,12小时未
下雨,以保证基层干燥,涂刷后,24小时不能下雨,避免漆膜被雨水冲坏. 外墙涂料施工流程: 外墙涂料施工工艺: 1、修补:施涂前对于基体的缺棱掉角处、孔洞等缺陷采用1:3水泥砂浆(或聚合物水泥砂浆)修补. 2、清扫:尘土、粉末可使用扫帚、毛刷、高压水冲洗,油脂──使用中性洗涤剂清洗;灰浆──用铲、刮刀等除去;霉菌──室外高压水冲洗,用清水漂洗晾干. 3、填补腻子,局部刮腻子:如果墙体平整、光滑,可不使用腻子;腻子的要求除了易批易打磨外,还应具备较好的强度和持久性,在进行填补、局部刮腻子施工时要求,宜薄批而不宜厚刷.要求腻子应具备更好的粘结性,粘结持久性及耐水性. 4、磨平:打磨必须在基层或腻子干燥后进行,不能湿磨以免粘附砂纸影响操作.砂纸的粗细要根据被磨表面的硬度来定,砂纸粗了会产生砂痕,影响涂层的最终装饰效果.打磨时先用粗砂布或打磨机打磨,再用细砂布打磨,注意表面的平整性.打磨后,立即清除表面灰尘,以利于下一道工序的施工. 5、贴玻纤布:采用网眼密度均匀,不要用太密的玻纤维布进行铺贴. 6、刮腻子再磨平:采用聚合物腻子刮平整,主要目的是为了修平贴玻纤布引起的不平整现象,防止表面的毛细裂缝. 7、涂料涂刷:涂料涂刷要求基层表面含水率不得大于8%,如遇有大风、雨、雾等到天气时不得进行面层涂料的施涂;施工时要求根据设计要求做样板墙,直到竣工验收时为止. 外墙涂料施工验收标准:
1.银粉不均匀 相关说法: 银粉发花、阴条、条状浮色、泛色、有花纹 说明: 只发生在金属漆( 银粉及珍珠漆) 上, 银粉片漂浮在一起, 形成斑点或条带样的斑纹等外观 原因: 1、用错稀释料或者稀释剂 2、各成分没有混合均匀 3、喷涂过湿 4、喷枪距离工作板面太近 5、喷涂时走枪不均匀 6、喷涂时室内温度过低 7、清漆喷在了没有充分闪干的色漆层上面 8、涂层受潮湿空气或者潮湿天气影响 9、涂层太厚 预防: 1、选择适合用于所在喷漆房条件的稀释剂或者稀料并正确混合( 在寒冷、潮湿的天气选择快干稀释料) 2、彻底搅拌所有有色颜料的色漆, 特别是银粉漆和珍珠漆 3、使用适当的喷枪调整技术, 喷头技术及空气压力 4、保持喷枪清洁( 特别是控流针阀和空气罩) 并处于良好的工作状态 5、不用把色漆喷的太湿 解决方法: 让色漆层干燥, 根据不同的色漆连续修饰两道, 如果缺陷是在喷清漆后才看的见则待清漆干燥后, 依作业程序, 重喷色漆和清漆 产生原因及工作流程( 阶段) : 喷涂过程 气候潮湿 2.起泡、起痱子
相关说法: 起痱子、气泡、起泡、泡状物 说明: 气泡出现于面漆层内部及表面 原因: 1、表面清洁准备不当, 被涂面的小脏点像海绵一样含湿气。当漆面在阳光下曝晒( 或大气压力的突然变化) , 湿气膨胀产生压力, 如果压力够大就容易产生气泡。 2、稀料或者稀释技使用错误, 使用快干稀料特别是喷涂的太干或者压力太大, 空气或者湿气就容易被封住漆层中。 3、漆层太厚。每层漆间的闪干时间不够长, 或者底漆喷涂太厚, 都会将溶剂或稀料包容进去, 后来挥发出来便使面漆起泡。 4、压缩空气管线脏, 油、水、和赃物存于管中。 5、当湿磨聚酯腻子( 原子灰、补土)后没有足够长的时间让水分挥发, 就喷施面漆。 6、各漆料没有正确配套。 预防: 1、打磨前彻底清洁表面, 喷底漆或者面漆前要确认表面已完全干燥。不要用手触摸洗净的被涂面, 因为手上的油会弄脏被涂面。 2、选择最适合于您喷漆房条件的稀释剂或稀料 3、底漆和漆面要留有正常的干燥时间, 确认每一道漆面闪干完全再喷下一道。 4、每天排水和清洁空压机, 去除已收集的水分和脏物。空压机储气罐也要每日排水。 5、用3919S、 3920S或者3812S认真清洁被除面。 解决办法: 如果损坏面积较大也较严重, 漆必须去除到底漆或金属漆面, 这要根据气泡的深浅来判断。然后修补, 在不太严重的情况下, 气泡能够被打磨掉, 重新处理表面并重喷面漆。 产生原因及工作流程(阶段) 喷涂/使用/产品准备 设备维护条件
涂料工程施工方案 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
（四）、涂料工程施工方案 1、基层处理→分分格缝→施涂封底涂料→喷、滚、弹主涂层→喷、滚、弹面层涂料→涂料修整 2、基层处理：将混凝土或水泥混合砂浆抹灰面表面上的灰尘、污垢、溅沫和砂浆流痕等清除干净。同时将基层缺棱掉角处，用1∶3水泥砂浆修补好；表面麻面及缝隙应用聚醋酸乙烯乳液l，水泥5，水1调合成的腻子填补齐平，并用同样配合比的腻子进行局部刮腻子，待腻子干后，用砂纸磨平。 3、分分格缝：首先根据设计要求进行吊垂直、套方、找规矩、弹分格缝。此项工作必须严格按标高控制好，必须保证建筑物四周要交圈，还要考虑外墙涂料工程分段进行时，应以分格缝。墙的阴角处或水落管等为分界线和施工缝，垂直分格缝则必须进行吊直，千万不能用尺量，否则差3mm亦会很明显，缝格必须是平直、光滑、粗细一致等。 4、具体操作工艺要求是： 5、刷涂：涂刷方向、距离应一致，接槎应在分格缝处。如所用涂料干燥较快时，应缩短刷距。刷涂一般不少于两道，应在前一道涂料表于后再刷下一道。两道涂料的间隔时间一般为2～4h。 6、喷涂：喷涂施工应根据所用涂料的品种、粘度、稠度、最大粒径等，确定喷涂机具的种类、喷嘴口经、喷涂压力、与基层之间的距离等。一般要求喷枪运行时，喷嘴中心线必须与墙面垂直，喷枪与墙面有规则地平行移动，运行速度应保持一致。涂层的接槎应留在分格缝处。
门窗以及不喷涂料的部位，应认真遮挡。喷涂操作一般应连续进行，一次成活。 7、滚涂：滚涂操作应根据涂料的品种、要求的花饰确定辊子的种类。操作时在辊于上蘸少量涂料后，在预涂墙面上上下垂直来回滚动，应避免扭曲蛇行。 8、弹涂：先在基层刷涂l～2道底色涂层，待其干燥后进行弹涂。弹涂时，弹涂器的机口应垂直、对正墙面，距离保持30～50cm，按一定速度自上而下、由左向右弹涂。选用压花型弹涂时，应适时将彩点压平。 9、复层涂料：这是由底层涂料、主涂层、面层涂料组成的涂层。底层涂料可采用喷、滚、刷涂的任一方法施工。主涂层用喷斗喷涂，喷涂花点的大小、疏密根据需要确定。花点如需压平时，则应在喷点后适时用塑料或橡胶辊蘸汽油或二甲苯压平。主涂层干燥后，即可涂饰面层涂料。面层涂料一般涂两道，其时间间隔为2h左右。 10、复层涂料的三个涂层可以采用同一材质的涂料，也可由不同材质的涂料组成。例如，主涂层除可用合成树脂乳液涂料、硅溶胶涂料外，也可采用取材方便、价格低廉的聚合物水泥砂浆喷涂。面层涂料也可根据对光泽度的不同要求，分别选用水性涂料或溶剂型涂料。有时还可以根据需要增加一道罩光涂料。 11、修整：涂料修整工作很重要，其修整的主要形式有两种，一种是随施工随修整，它贯穿于班前班后和每完成一分格决或一步架子；另
涂料施工常见问题及解决办法 一、针孔 1、问题现象：在漆膜表面出现的一种凹陷透底的针尖细孔现象。这种针尖状小孔就像针刺小孔，孔径在100微米左右。 2、问题原因： （1）板材表面处理不好，多木毛、木刺，填充困难； （2）底层未完全干透，就施工第二遍。 （3）配好的油漆没有静置一段时间，油漆粘度高，气泡没有消除。 （4）一次性施工过厚。 （5）固化剂、稀释剂配套错误； （6）固化剂加入量过多。 （7）环境温度湿度高； （8）木材含水率高。 3、解决对策： （1）板材白坯要打磨平整，然后用底得宝封闭； （2）多次施工时，重涂时间要间隔充分，待下层充分干燥后再施工第二遍； （3）配好的油漆要静置一段时间，让气泡完全消除后再施工； （4）油漆的粘度要适合，不要太稠； （5）一次性施工不要太厚，做到"薄刷多遍"，一般单层厚度不要超过20μm。 （6）使用指定的固化剂和稀释剂，按指定的配比施工。 （7）不要在温度和湿度高的时候施工。 （8）施工前木材要干燥至一定含水率，一般为10-12%。 二、起泡 1、问题现象：漆膜干后出现大小不等的突起圆形泡，也叫鼓泡。起泡产生于被涂表面与漆膜之间，或两层漆膜之间。 2、问题原因： （1）基材处理不合要求，如木材含水率较高，或未将松脂、木材本身含有的芳香油清除掉，当其自然挥发时导致起泡。 （2）油性或水性腻子未完全干燥或底层涂料未干时就涂饰面层涂料。 （3）木材的接合处及孔眼没有填实，有空隙口孔眼等。 （4）油漆粘度过高。 （5）油漆配比不恰当。 （6）刷涂时来回拖动刷子，产生的气泡没有消除。 （7）底材表面附有油污、灰尘、水泡等，这些不洁物周围沾有水份。 （8）压缩机、空气管中有水份，或者有水份溅到施工表面上。 （9）大部分与针孔原因一样。 3、解决对策： （1）木材应干燥至合适的含水率，除去木材中芳香油或松脂。 （2）应在腻子、底层涂料充分干燥后，再刷面层涂料。 （3）应将木材接合处的空隙和木材孔眼用腻子填实，并打磨平整后再刷涂油漆。 （4）最好用干净的碎布清理基材表面的杂物，不要用手触摸，清理干净后的被涂表面，即可上涂料。
第一小节外墙涂料施工方法 （一）本工程中外墙建筑涂料涂装体系分为三层，即底漆、第一遍面漆、第二遍面漆。其作用如下： 底漆：底漆封闭墙面碱性，提高面漆附着力，对面涂性能及表面效果有较大影响。如不使用底漆，漆膜附着力会有所削弱，墙面碱性对面漆性能的影响更大，尤其使用腻子的底面，可能造成漆膜粉化、泛黄、渗碱等问题，破坏面漆性能，影响漆膜的使用寿命。 第一遍面漆：第一遍面漆主要作用是提高附着力和遮盖力，增加丰满度，并相应减少面漆用量。 第二遍面漆：第二遍面漆是体系中最后涂层，具装饰功能，抗拒环境侵害。 （二）施工工艺 修补→清扫→填补腻子、局部刮腻子→磨平→贴玻纤布→满刮腻子→磨平→底漆施工→第一遍面漆施工→第二遍面漆施工 （三）操作方法 a、修补： 施涂前对于基体的缺棱掉角处、孔洞等缺陷采用1：3水泥砂浆（或聚合物水泥砂浆）修补。下面为具体做法： 空鼓——如为大面积（大于10cm2）空鼓，将空鼓部位全部铲除，清理干净，重新做基层，若为局部空鼓（小于10cm2），则用注射低粘度的环氧树脂进行修补。 缝隙——细小裂缝采用腻子进行修补（修补时要求薄批而不宜厚刷），干后用砂纸打平；对于大的裂缝，可将裂缝部位凿成“V”字形缝隙，清扫干净后做一层防水层，再嵌填1：2.5水泥砂浆，干后用水泥砂纸打磨平整。 孔洞——基层表面以下3mm以下的孔洞，采用聚合物水泥腻子进行找平，大于3mm的孔洞采用水泥砂浆进行修补待干后磨平。 此外对于新的水泥砂浆表面，如急需进行涂刷时，可采用15%-20%浓度的硫酸锌或氧化锌溶液涂刷于水泥砂浆基层表面数次，待干燥后除去表面析出的粉末和浮砂即可进行涂刷。 b、清扫：
uv涂料的常见问题 流挂:流挂现象是在喷涂后烘烤均化阶段最容易出现的一类弊病，在垂直涂装中最易流挂，它的形状像小水珠一样沿着边角垂直流淌，形成的表面缺陷。 @原因分析:原漆的粘度太低、工件离喷枪距离太近涂膜过厚，线速度太慢是造成流挂的主要原因。 @解决方法:提高涂装粘度、增加固含量，提高溶剂挥发速度:调整喷枪距离和出油量、调整线速度、降低涂装膜厚和烘烤温度. 针孔:面漆上的气泡形如麻点、中间有小孔、象针扎一样密密麻麻的凹于涂层表面。 @原因分析:面漆喷得太厚(特别是施工粘度偏高，更易造成面漆喷得太厚),气温急剧下降 ,助剂、或溶剂配比不合理是造成针孔的主要原因。) @解决方法:增加开油比例以降低粘度，降低涂装膜厚、调整溶剂挥发速率,提高红外流平温度或者给UV漆加热,放慢UV流水线速度都可以解决针孔问题. 雾光:高光UV面漆固化后有一层像雾一样的表面缺陷，这种问题在单液黑底上最容易出现。 @原因分析:A、溶剂挥发太快、温度和湿度偏高是造成雾光的主要原因，溶剂挥发太快使UV表面吸水、油水不混容 B、如果UV漆溶解力太强或底漆耐溶剂性偏差，底漆未干透，也易使UV漆咬底漆，也容易造成失光( @ 解决方法: A、调整溶剂挥发速率。 B、调整UV漆和底漆配方，将底漆烘干且适当降低涂膜厚度，使底漆在短时间烘烤时相对会干得透一点～ 鱼眼:鱼眼又称凹陷，它一般呈现出圆形凹痕、边缘凸起、看上去就像鱼的眼睛。 @原因分析:工件表面和环境不干净，压缩空气不干净所造成。
@解决方法:重新清洁待涂装的工件和环境、检查压缩空气过滤系统是否正常。 塑胶UV涂料常见问题 1.附着力不佳 机理:单液型底漆与UV面漆之间不存在化学交联，基本上底漆、面漆之间的分子间作用力(包括分子间范德华力和氢键作用力)，以及底漆和面漆之间的相互溶解，渗透所带来的物理锚合作用，因此要求底漆和面漆之间的配套。底漆太硬面漆难以咬入，UV面漆溶解力太弱，不能形成良好的层间结合，底漆太软容易咬底、发花、发雾，同样面漆太厚，自由基聚合时体积收缩太大对附着力也有影响。 @影响附着力的可能原因 : 1、底漆硬度高;涂装后放置时间太长，干得太透;铝粉漆的铝粉含量偏高都是影响层间附着力的重要因素。 2、UV面漆原因: 树脂和单体自身的粘附性不高;或配方设计时官能度偏高造成自由基聚合反应时体积收缩太大(特别是涂膜太厚时体积收缩影响附着力的现象更明显);或UV固化不彻底，没有形成足够长的分子链。溶剂偏弱或挥发太快、导致对底漆及塑料底材的二次溶解力不够。表面张力太高，不能对底漆充分润湿和流平，配方设计不合理。 @解决方案. 1、调整底漆的硬度，提高底漆烘烤温度延长烘烤时间。铝粉含量要控制在合理的范围，使 用和UV配套的底漆系统。 2、控制好UV涂膜的体积收缩,调整溶剂的溶解力和挥发速率,调整膜厚、引发剂用量和灯功率,重新选择原材料和调整配方。 2.硬度 硬度的影响因素与解决方案
真石漆施工中常见问题成因及解决措施1.流坠（下垂或流挂）现象：涂膜呈部分下垂或堆积流挂状态。 2.剥离 现象：涂膜附着力不良，给少许外力涂膜即呈现脱落现象 3.隆起
现象：上层涂料侵蚀下层涂膜，使之膨胀附着不佳。
4.粒面（喷涂饰面发生砂粒非要求附着） 5.龟裂、裂痕现象：裂纹常出现表层，龟裂则常发生达下层涂膜或基层，两者现象均成线状、多角或不定状裂纹、裂变。 6.涂膜粗糙 现象：涂膜表面不洁，有颗粒点状分布不匀
时有杂物附着饰面 7.色差（发白、发花） 现象：同一饰面出现不同的颜色差异 8.涂层太软 现象：良好的天气环境下，72 小时后涂层仍能用指甲抠动。 稀释不当 9.遇水发白现象：涂层干燥后，遇水就会发白，变得疏松，经
阳光晒后不能恢复原来的色泽。 10 掉砂太多 现象：施工时，在正常的压力艰巨使用中，涂料容易掉砂 11.阴阳角裂缝 现象：在真石漆喷涂过程中，阴阳角部位的涂膜出现裂缝。成因：阴阳角石 两个交叉面，如果喷上真石漆，在干燥过程中会有两个不同方向的张力作 用于阴阳角处的涂层，易裂缝。 对策：发现有裂缝的阴阳角，用喷枪尽量一次薄薄的覆喷，隔半小时再喷一 遍，直至盖住裂缝，对于新喷涂的阴阳角，采用薄喷多层法，即表面干燥后 再喷，喷枪距离要远，运动速度要快，且不能垂直阴阳角喷，只能采用散 射，即喷两个面，让雾化边缘料扫入阴阳角。 12.平面裂缝 现象：涂层表面出现微细的裂缝成因：天气温差太大，突然变冷，致使内外层干燥速度不同，表干里不干的现象导致裂缝。 对策：改用小嘴喷枪，薄喷多层，尽量控制每层的干燥速度，喷涂距离略远
家具油漆施工常见问题分析及解决办法 一、针孔 1、问题现象：在漆膜表面出现的一个或多个凹陷的针尖细孔现象。 2、问题原因： （1）板材表面太过粗糙，多木毛、木刺，填充困难； （2）底层未完全干透，就喷第二遍。 （3）配好的油漆没有搅匀并静置一段时间，油漆粘度高或粘度不均，气泡没有消除。 （4）一次性施工过厚。 （5）固化剂、稀释剂配套错误：固化剂加入量过多。 （6）白水加入量过多。 （7）环境温度、湿度高，导致板材含水率高。 3、解决对策： （1）板材白坯要打磨平整，然后用底得宝封闭。 （2）多次施工时，重涂时间要间隔充分，待下层充分表干后再施工第二遍。 （3）配好的油漆最好要静置一段时间，让气泡完全消除后再施工。 （4）油漆的粘度要适合，不要太稠。 （5）一次性施工不要太厚，八个“十字”分多次喷涂。 （6）使用指定的固化剂和稀释剂，按指定的配比施工，必要时让油漆厂指导、跟进。 （7）避免在温度和湿度高的时候施工。 （8）施工前木材要干燥至一定含水率，一般为10-12%。 二、发白 1、问题现象：涂膜含有水份，涂膜颜色比原来较淡白，涂膜呈现白雾状。 2、问题原因： （1）板材含水率过高，日久水份挥发积留于漆膜中导致发白。 （2）环境湿度过高。 （3）施工表面、容器、喷枪、油漆中混有水分。 （4）稀释剂挥发太快。
（5）底层漆膜中含有的水分没有清除干净。 （6）对于黑胡桃木等深色板材使用透明性较差的油漆，因为透明性问题发白。 （7）油漆施工过厚。 （8）固化剂配套错误，与油漆不相容而发白。 3、解决对策： （1）板材施工前要经过干燥处理，控制板材含水率在12%以下。 （2）对于深色板材要选用透明性较好的油漆施工。 （3）油漆施工不要一次性厚涂。 （4）不要在湿度高时施工，如必须可加入适当慢干水（防白水）。 （5）施工表面要清洁干净，不要沾上水分。 （6）涂料、容器中不要混入水分，每天早上放掉空压机和油房空气管道过滤器里的积水。 （7）使用指定的稀释剂和固化剂。 （8）底层涂膜的水要晾干，特别是用水磨时。 三、漆膜脱落、剥落、起鼓、起皮 1、问题现象：由于漆膜层间附着、结合不良，会产生漆膜脱落、剥落、起鼓、起皮等病态现象。 2、问题原因： （1）底、面漆不配套，造成层间附着力欠佳。 （2）物面不洁，沾有油污、水份或其它污物。 （3）物面处理不当。如木材表面未经打磨就嵌刮腻子或上漆、或底得宝封闭不够，使面漆的油份被其吸收而造成脱落，木材表面未经有效的封闭。 （4）底层未干透即涂二层油漆，因底层面层收缩率不一致而开裂，从而影响层间附着力。底漆太坚硬或底漆很光滑，未经充分打磨就直接涂装面漆。 （5）施工温度过低。 3、解决对策： （1）选择配套的底漆、面漆。 （2）基材表面处理时要把油污、水分或其它污物彻底清除。 （3）基材要经过打磨、修整再嵌刮腻子。底得宝须干透后并经打磨，方可二层喷涂，以增加层间附着力。
外墙涂料装饰工程专项施工方案
目录 一、编制依据 二、工程概况 三、施工准备 四、施工工艺 五、质量要求 六、成品保护措施 七、质量保证措施 八、安全保证措施
一、编制依据 1、《建筑工程施工质量验收统一标准》（G B50300-2001) 2、《建筑装饰装修工程质量验收规范》（GB50210-2001）
二、工程概况 工程名称： 建设单位： 监理单位： 总承包单位： 施工单位： 工程地址： 三、施工准备 1、根据外墙涂料材料定样要求，枣庄茂民装饰工程有限公司提供质 量证明文件，材料进场由甲方及监理单位派专人进行进场验收，合格后方可使用。 2、基层的碱度PH 值在10以下，同时基层已干燥，湿度低于10%；基层表面平整，阴阳角及角线密实，轮廓分明；墙面无渗水、无裂缝、空鼓、起泡空洞等结构问题。 3、施工条件： （1）基层抹灰完成后进行检查，合格后方可进行施工。
2 （2） ）外墙涂料由于是水性涂料，对施工保养条件较高。施工温度 要求高于 5℃低于 35℃，环境湿度低于 75%，以保证成膜良好。 （3） ）低温将引起涂料的漆膜粉化开裂等问题，环境湿度大使漆膜长 时间不干，并最终导致成膜不良。 （4） ）基层涂刷涂料时，含水率不得大于 10％。在施工时若没有测含 水率的手段，可以在基层表面放一块 1m 卷材，静置 3～ 4 小时以后 掀开检查，基层覆盖部位与卷材上未见水印即可铺设。 （5） ）门窗安装已完成，经检查合格，门窗框四周与墙之间的缝隙 堵抹应符合规范要求。 （6） ）墙面的设备管洞已处理完毕，为确保墙干燥，各种穿墙孔洞应 提前抹灰补齐， 墙面基层及女儿墙处出水口防水节点应处理完毕， 雨落水管卡、 设备穿墙管道等安装预埋件工作已完成， 并将洞口用水泥砂浆堵实、抹平、晾干。 （7） ）外用吊篮已安装调试完毕。根据工程量及施工进度计划安排， 已准备好相应的机械设备，并接通电源试机。 （8） ）外墙施工必须考虑天气因素，在涂刷涂料前， 12小时未下雨， 以保证基层干燥，涂刷后， 24 小时不能下雨，避免涂膜被雨水冲坏。 （9） ）正式施工前要求根据设计要求先做样板墙，经监理人员确认质 量符合设计要求和施工规范规定后，方可进行大面积的施工。 4、主要器具 （ 1）刷涂工具：排笔、漆刷；
1.针孔(pinhole)：涂膜表面出现微细小孔 发生原因对策 A.涂膜溶剂尚未充分挥发即行加温，干燥 A.避免一次涂膜过厚，否则就要使用蒸发迟缓的稀 释剂 B.强制干燥后，被涂物尚回复常温即进行下阶段涂装，溶剂因急速挥发而生针孔. B.涂装时通常涂料被涂物及环境之温度要一致，避免温差过大. C.导管纤维细孔中存有空气，而涂料尚在半 干燥状态，空气挤出而生针孔. C.第一道底漆使用低粘度涂料使渗透入木材中. D.空压喷涂时，空气中含水份油份 D.压缩空气需常加过滤除油份水份 E.涂料粘度过高 E.正常规定粘度喷涂 F.一次涂装过厚 F.避免一次厚涂 G.香蕉水蒸发过快G.选择适合环境之香蕉水 H.强制干燥时初期温度太高H.徐徐加温 I.填充不良气泡残留而为针孔I.填目剂擦填后，喷涂前应充分点检 J.下涂干燥不良J.油性系的下涂应特别注意 K.喷涂时被涂物与喷枪距离过近K.保持适当之喷涂距离，离被涂物10-25CM L.硬化刘添加过多L.尤其夏天时应注意 2.橘子皮(Orange peel) 发生原因对策 A.涂料储藏不良，涂装使用前已形胶化，它有时地法观察出. A.涂料需存放于冷暗场所，避免长期储藏，使用前须先试验涂料有无异样. B.有摇变性，涂料，涂料消光剂或防垂剂添 加过多 B. 1.不要使用在最后一道2.使用时粘度要低. C.气温高，香蕉水挥发快，涂料流展性不佳 C. 1.避免在高温环境下涂装2.使用挥发性慢之香 蕉水 D.过度通风 D. 0.5-1.0m/sec风速最适当 E.被涂物温度太高时，溶剂急速挥发流展性 不佳 E.应使温差变小 F.重涂大型被涂物，喷涂时喷雾粒子附著 F. 1.使用慢干性香蕉水2.注意喷涂避免涂料粒子 污染
喷涂中的常见不良现象及改善对策 一、气纹：喷涂表面有不规则块，大部分呈圆形，颜色较其它部位暗 且表面粗糙。 原因：成型时模具内空气没有完全排除，导致素材表面密度 不一致产生气纹。 对策：1、增加模厚或降低烤箱温度。 2、砂磨气纹部位，淡化气纹与其它部位的差别。 3、改用溶解力较低的溶剂。 1、表面有龟裂，像用刷子擦过未干油漆留下之痕迹。 2、有如重工品磨痕， 3、有亮印，如顶针位发亮，凸起。 原因：1、烤箱温度过高。 2、开油水沸点太低未充分反应既已挥发。 3、油漆中树脂含量太少。 4、素材中加入水口料过多。 对策：1、降低烤箱温度、使之自然挥发。 2、加入慢干水或更换为溶解力较弱的溶剂。 3、调整油漆比例，增加树脂含量。 4、素材原料中不放或减少水口料含量。 注：重工品不会有烧焦现象勿将磨痕判为烧焦。 三、面粗：表面粗糙、手感不细腻且伴有小颗粒状的油漆。 原因：1、油漆粘度过高。 2、油漆成分配比不合适，导致树脂与颜料未完全溶解。 3、喷枪未调致最佳状态，（如气压过大，油量过小等）。 4、产品重工次数过多，涂膜太厚。 对策：1、降低油漆浓度。 2、合理调整油漆比例；使之完全溶解。 3、注意喷枪气压、幅度、油量的调整。 4、做重工品时应将油漆调配相对较稀状态。 四、发白：油漆表面不透明，模糊不清，有水雾状或被涂物边沿呈灰色， 无金属感。 原因：1、气温骤然下降，导致室内、外温度差过大。 2、产品表面有水气或压缩空气未完全干燥。 3、温差过大，热空气遇冷产品凝结成水气。 对策：1、将产品在喷涂前进 行烘烤或在喷柜前安装烤箱。 2、减少空气流通，如送风、抽风等，抽风调至最低点 且保持相对平衡。 3、提升烤箱温度并将热量散发至生产线周围，减少生产线 温差、湿度差。 4、添加防白水（先试验再加，以防影响性能）。 五、面花：被涂物同一表面颜色不均，有亮有暗。 原因：1、油漆喷涂厚薄不均。
目录 1、编制依据 (1) 2、工程概况 (2) 3、施工准备及部署 (2) 3.1材料准备 (2) 3.2施工工具准备 (3) 3.3施工作业面准备 (3) 4、耐擦洗内墙涂料施工工艺 (3) 4.1工艺流程 (3) 4.2施工要点 (3) 4.3特殊部位施工注意事项 (6) 5、质量标准 (6) 5.1主控项目 (6) 5.2一般项目 (6) 6、成品保护 (7) 7、施工中容易出现的质量问题及预防措施 (7) 8、安全防护要求 (7)
1、编制依据 1.1《建筑装饰装修施工质量验收规范》GB50210-2001 1.2《建筑工程施工质量验收统一标准》GB50300-2001 1.3《建筑机械使用安全技术规程》JGJ33-2001 1.4《高级建筑装饰工程质量检验评定标准》DBJ01-27-96 1.5《北京市建筑工程施工安全操作规程》DBJ01-62-2002 1.6《建筑安装分项工程施工工艺规程》DBJ/T 01-26-2003 1.7《建筑构造通用图集》88J1-1 1.8《建筑施工手册》第四版 1.9中国生物技术学术中心一期Ⅰ标段（1＃楼）设计图纸 1.10中国生物技术学术中心一期Ⅰ标段（1＃楼）工程施工组织设计及设计变更 2、工程概况 本工程结构形式为现浇框架剪力墙结构，抗震烈度为8 度，总建筑面积67812 平方米，地下四层，地上十四层，建筑檐高53.2m。地下一、二层为展厅，地下三、四层为车库，地上为办公区。 本工程腻子、耐擦洗内墙涂料，使用范围：车库、汽车坡道、设备泵房、消防泵房、冷冻机房、中水机房、给水机房、软化水机房、工具间、电热锅炉房、值班室、后勤走道、楼梯间、前室合用前室、设备管井、强弱电竖井、变配电室，设备用房走道、电梯机房、卫星电视前端机房、消防水箱间。 3、施工准备及部署 3.1材料准备 3.1.1材料介绍本工程涂料工程采用耐水腻子及水性耐擦洗涂料、玻纤 布、纸胶带。 3.1.2材料进场要求指定的材料进场后，直接放入事先指定好的库房， 要求码放整齐，以防丢失，堆放高度不超过5 层，现场要有标识。库房须干燥、通风，不得日光照射或冰冻，储存温度为5~40℃为宜。
油漆施工常见问题及解决对策 文·上鼎王万宏 摘要 油漆涂装工程是建设工程中一个重要环节，起到覆盖保护和装修外观的功能，施涂的好坏，对工程质量的整体效果有重要影响，预制和施工中常常因反锈、色差、起泡、颗粒、剥落等常见问题质量通病影响工期和成本。这些异常问题往往不外乎施作时喷漆涂装部均匀产生针孔现象、不同批油漆光泽差异、涂装前设备表面局部留有油渍、表面留有粉尘或砂粒等等原因产生的，若返修时随即提出解决措施，比如：手工除锈、异常部位洁净处理、重新上面漆、发生气孔填Epoxy土、利用砂纸研磨表面，使表面平滑并重新上面漆等等。这样会大大减少工期延误和成本损失。若我们在施作前提前预防。加强人员教育培训、工序的严格掌控、科学的施工工法、原材料的控制、加强品质管理，这样就减少返修的机率，避免机械、材料和人工的额外浪费。这样切实维护甲乙双方的利益，为建设精品工程添钻加瓦 关键词：形成原因、解决方法、预防方法、管控、预制、品管 前言 油漆涂装工程为各工种最终且通常为保固时间最长的施工项目，因此施工期间遭遇的问题若无法即刻解决，将造成长期成本损失，所以如何在遭遇问题的同时即时解决将影响工程成败。 油漆涂装的主要目的为防止设备、钢构、管线及其他零星配件因天候环境因素或外力造成腐蚀所设计之施工项目，因其涂装系统膜厚架构甚薄（单位以μm计算），所以完成后之涂装表面常因外力碰撞或外力在环境因
素而遭到破坏，因此在探讨施作遭遇的困难时，亦须做好完工后各项验收及竣工资料，并与业主确认相关的油漆缺失鉴定，避免引业主操作缺失所造成之油漆剥落，于保固期间内需再进行补修。 油漆施作盲点 油漆工程施工原则上分为三阶段，第一阶段为钢构管线等物件预制，在此阶段涵盖油漆系统界定、表面除锈清理、油漆涂装、现场环境掌控、油漆膜厚与品质检测及施工至面漆等阶段；第二阶段为现场补漆工程，其工程包含现场焊接、连结、修改等工程之管线、钢构、仪电及管支撑等油漆补漆工程；最后为全面补漆阶段，即当上述施作阶段结束所有安装工程后所进行之最后一道面漆施作。其主要工程含清洁及未施作补漆之物件进行油漆涂装并上至面漆；图一为管线配件除锈油漆流程图。藉由上述三阶段之施作流程，可归类出各阶段可能发生之常见油漆异常施工情形。本文特别针对各项常发生之问题提出解决方法，但其实于各项及各阶段油漆异常发生前，施作人员因不熟悉而造成之人为疏失是最早可避免的项目，因此油漆工程施作前，做好施作人员的教育训练师不可活缺的，此因素亦可列为成本节省的重要一环。 图一除锈油漆流程图 表一油漆于各施工阶段常见之异常情形
1.施工工艺 (1)外墙涂装工程的基底应该干燥、其含水率≤10%，PH≤10。相对温度湿度≤85%的条件下方可施工。基层不应有开裂、掉粉、起砂、起壳、空鼓、剥离、石灰爆裂点等缺陷。 (2)专业外墙腻子;满刮腻子一遍、找平腻子一遍，基层砂纸打磨平整，养护7天以上至含水率、碱性达标，选购油漆就选邦韵漆。 (3)涂装工程的基底必须清洁，无尘土、油污、溅浆等污染物。若发现有上述附着物，应用铲刀，钢丝刷、砂纸、洗涤剂等除去，再用高压水冲洗干净，干透后方可进行涂装。墙面处理后应该尽快施工，以免重新污染。 (4)涂料工程的基底不得出现泛碱发花，若基底出现泛碱发花时，应使用5%草酸水溶液刷洗，再用清水冲洗干净。 (5)底漆施工，采用滚涂施工时，使用短毛滚筒，使用前除去松脱的滚毛并用溶剂浸润。涂饰时应采用均匀，同向平行的湿涂覆盖。同一面应一次涂饰完成。滚涂时滚筒应避免粘过多油漆，应使用均料板，避免发生流挂。漆膜待干透后方可涂饰下一层。 (6)面漆施工，先以不超过100微米湿膜的厚度使用普通滚筒先涂第一道漆，之后在采用花纹滚筒施涂第二遍。采用滚涂施工时，先使用花纹滚筒，使用前除去松脱的滚毛并用清水加少量清洁剂浸润，使用时洗净、甩干。涂饰时应采用均匀、同向、平行的涂湿覆盖。同一面应一次涂饰完成。滚涂时滚筒应避免粘过多油漆，漆膜待干透后方可涂饰下一层。 2、工艺流程墙面基层处理→满刮腻子一遍→找平腻子一遍→基层砂纸打磨→刷底漆→刷弹性面漆二遍→局部修补 (1)基层处理及满刮腻子 1)人员进场后，用铲刀、砂纸等对基层的灰尘、浮砂，凹凸、庇点、堆痕进行清理、修补，如墙面出现非空鼓产生的细微裂缝，即采用补缝胶嵌实，同时做好相关设施的防污染保结工作。 2)使用腻子加入清水搅拌均匀调节至合适的施工黏度后即可批刮，批刮用专用的刮铁板或油漆刀批刮，直至基层平整。混合后的腻子在25℃可供2小时使用，超过时间回引起固化而报废，表干60min/25℃。批刮下道腻子时间间隔至少12小时以上，上底漆前要养护5—7天，达到最佳强度后用砂纸打磨平整。 3)质量要求：平整、光滑、无油污、无裂纹、无空洞、无砂眼、角平整、顺直。
