气缸体磨损的测量实训教案

课程：工程机械发动机构造与维修题目：气缸磨损的检验教学设计一、教学目的本课程是工程机械运用与维护专业的专业核心课程，是依据工程机械运用与维护专业人才培养方案的要求设置。

按照本门课程标准中课程内容与要求，本节课教学目标为：1、知识要求掌握气缸磨损检验的方法及要点；掌握圆度、圆柱度的概念。

2、技能要求能正确使用游标卡尺、万径千分尺、内径量缸表等测量工具，检测气缸的磨损情况，依据判断标准，判断气缸性能是否正常，并确定气缸是否需要修理。

3、素质要求遵守实训工作场的6S管理制度；在测量和计算时，测量方法规范、读数准确、检测数据真实有效。

同时，通过完成本项目时的团队协作，能够感受到专业知识、沟通能力的重要性。

二、教学思想1、本次课以学生为主体，以教师为主导，采用理实一体化教学模式，以任务为主线，主要分为四个部分：讲、演、练、评，充分发挥学生的积极性和主动性；⑴讲：教师讲解本节课的学习内容，学生听课并记录；⑵演：教师演示与示范实操过程与要点，学生观察学习与提问；⑶练：学生独立完成实操内容，教师指导并答疑，⑷评：对上面三个教学环节进行点评，找问题并解决问题；2、通过讲、演、练、评，符合学习的认知规律：由简单到复杂，层层递进，学生更加容易接受。

3、对于实操部分，要求学生之间既要分工又要协作，相互配合，锻炼学生主动合作与协调能力，体现德育为先的教学理念。

三、教学分析1、学情分析一方面作为高职类学生们来说，学习兴趣不高，缺乏自主学习意识，尤其是对理论知识的学习兴趣更不高，他们更希望能学到知识性和趣味性兼有的内容，不满足于教材上的知识。

另一方面学生们思维活跃，敢于动手尝试，学生对实操内容积极性和主动性更高，更加愿意自身参与其中进行实操训练。

所以，我们应结合学生的实际情况，因材施教，发挥学生的自身优点，激发学生兴趣，增加实操项目比重，让学生学有所获。

2、教学内容分析⑴知识背景本项目是工程机械发动机构造与维修工作领域的关键工作任务，是技术服务人员和维修人员必须掌握的一项基本技能。

气缸磨损检测1.实训内容及目的1)掌握气缸磨损测量方法2)掌握气缸磨损常见故障2.实训器材和用具1）桑塔纳发动机拆装实训台一台2）外径千分尺，百分表，量缸表。

3.实训注意事项1）实训中的安全注意事项。

4.实训操作步骤1.气缸磨损测量1）校零量缸表（1）使用前，先用清洁的纱布将百分表的测头和测杆擦干净，进行外观检查，这时表盘不应松动，指针不应弯曲。

测杆、测头等活动部分应无锈蚀和碰伤，移动要灵活，测量头应无磨损痕迹。

（2）检查校对百分表，旋转百分表刻度盘使大指针指向"0"位，然后压缩测头，先快放一次，再慢放一次，大指针均能回到"O"⑶安装百分表：将百分表装入连杆内，使小指针指在 0～1 的位置上（百分表表面与接杆垂直，以便于测量时观察）（4）旋紧百分表紧固螺钉，安装后，用手压缩量缸表的下端测量头，表针应转动灵活）（5）选择合适的固定量杆例如：测量桑塔纳发动机气缸，气缸的标准尺寸为 81.01mm，应选择 74～82mm的固定量杆，套上螺母，旋人接杆座，旋入适当长度，锁紧固定螺母（6）将校准的千分尺调至桑塔纳发动机气缸的标准尺寸为 81.01mm，用锁紧装置锁止测微螺杆（7）校对量缸表，使其归零（此时小指针最好在 1～2 之间）测量时，手拿住表杆的绝热手柄，将两测杆倾斜放入气缸的测量面并使测杆与气缸轴线保持垂直。

沿着测杆方向微微来回摆动表杆找出长指针的拐点位置，此位置表示测杆与气缸轴线垂直。

以校好的零位为基准,长指针顺时针转动则被测气缸直径值为标准值减去百分表读数值, 长指针逆时针转动则被测气缸直径值为标准值加上百分表读数值。

2）气缸磨损测量（1）清洁使用砂纸打磨一下气缸体内壁，再使用抹布擦干净。

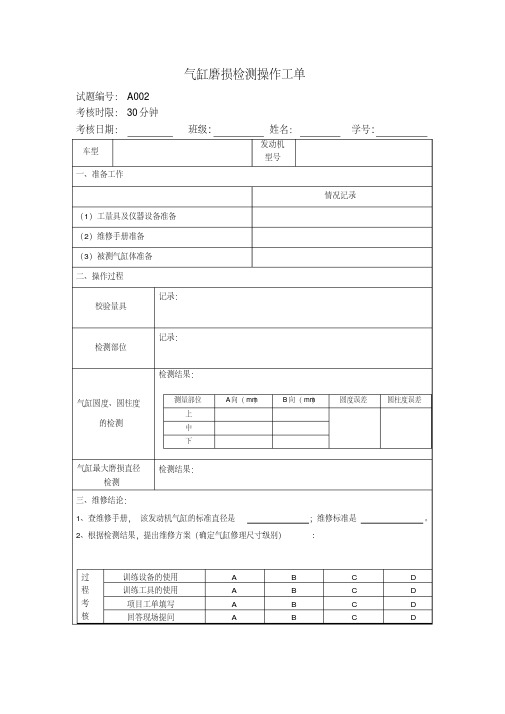

（2）测量用组装校零好的量缸表分别测量气缸上（活塞位于上止点时第一道活塞环所对对应的位置）、中（气缸中部）、下（距气缸下边缘 10mm 左右）三个截面的横向和纵向的直径。

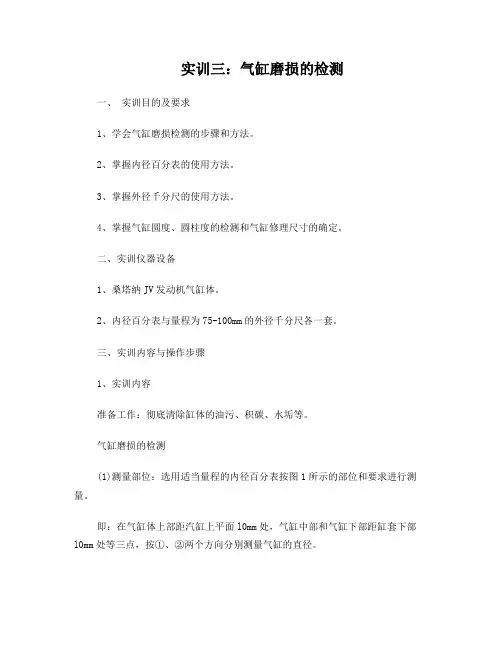

实训三：气缸磨损的检测一、实训目的及要求1、学会气缸磨损检测的步骤和方法。

2、掌握内径百分表的使用方法。

3、掌握外径千分尺的使用方法。

4、掌握气缸圆度、圆柱度的检测和气缸修理尺寸的确定。

二、实训仪器设备1、桑塔纳JV发动机气缸体。

2、内径百分表与量程为75-100mm的外径千分尺各一套。

三、实训内容与操作步骤1、实训内容准备工作：彻底清除缸体的油污、积碳、水垢等。

气缸磨损的检测(1)测量部位：选用适当量程的内径百分表按图1所示的部位和要求进行测量。

即：在气缸体上部距汽缸上平面l0mm处，气缸中部和气缸下部距缸套下部l0mm处等三点，按①、②两个方向分别测量气缸的直径。

(2)磨损程度衡量指标：一般车型的磨损程度用圆度、图1 气缸内径测量部位圆柱度误差两个指标衡量。

轿车采用标准尺寸与汽缸最大尺寸的差值来衡量。

(3)测量气缸的方法：①气缸圆度的测量：选择合适的测杆，并使其压缩1—2mm以留出测量余量。

将测杆伸入气缸中，微微摆动表杆，使测杆与气缸中心线垂直，量缸表指示最小读数，即为正确的气缸直径。

用量缸表在部位①向(垂直于曲轴方向)测量，旋转表盘，使“0”刻度对准大表针，然后，将测杆在此横截面上旋转90°，此时表针所指刻度与“0”位刻度之差的1／2即为该缸的圆度误差；②气缸圆柱度的测量：用量缸表在A部位①向测量并找出正确直径位置。

旋转表盘，使“0”刻度对准大指针。

然后，依次测出其他五个数值，取六个数值中最大差值之半做为该气缸的圆柱度误差；③气缸磨损尺寸的测量：一般发动机最大磨损尺寸在前后两缸的上部，应重点测量这两缸。

测量时，用量缸表在A部位①向测量并找出正确气缸直径的位置。

旋转表盘，使“0”刻度对准大指针，并注意观察小指针所处位置。

取出量缸表，将测杆放置于外径千分尽的两测头之间，旋转外径千分尺的活动测头，使量缸表的大指针指向“0”，且小指针处于原来的位置(在气缸中所指示的位置)。

此时，外径千分尺的尺寸即为气缸的磨损尺寸，按此找出该发动机气缸的最大磨损尺寸。

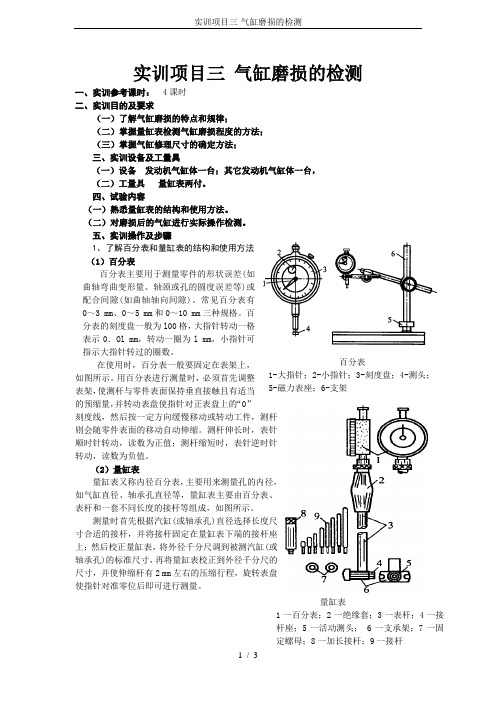

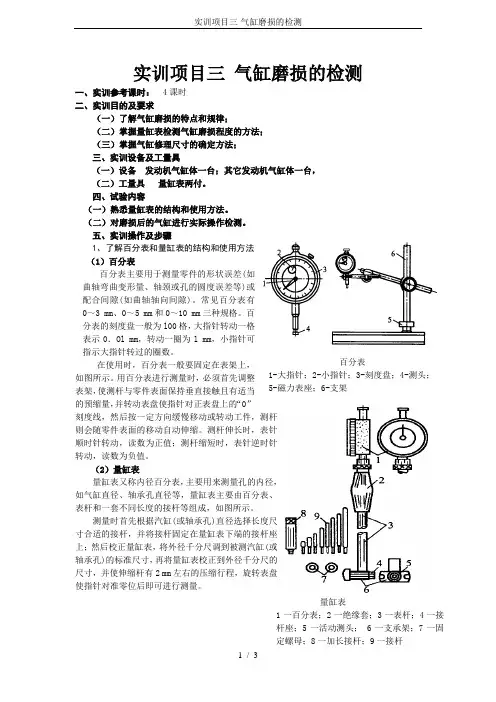

实训项目三气缸磨损的检测一、实训参考课时： 4课时二、实训目的及要求（一）了解气缸磨损的特点和规律；（二）掌握量缸表检测气缸磨损程度的方法；（三）掌握气缸修理尺寸的确定方法；三、实训设备及工量具（一）设备发动机气缸体一台；其它发动机气缸体一台，（二）工量具量缸表两付。

四、试验内容（一）熟悉量缸表的结构和使用方法。

（二）对磨损后的气缸进行实际操作检测。

五、实训操作及步骤1、了解百分表和量缸表的结构和使用方法（1）百分表百分表主要用于测量零件的形状误差(如曲轴弯曲变形量、轴颈或孔的圆度误差等)或配合间隙(如曲轴轴向间隙)。

常见百分表有0～3 mm、0～5 mm和0～10 mm三种规格。

百分表的刻度盘一般为l00格，大指针转动一格表示0．Ol mm，转动一圈为l mm，小指针可指示大指针转过的圈数。

在使用时，百分表一般要固定在表架上，如图所示。

用百分表进行测量时，必须首先调整表架，使测杆与零件表面保持垂直接触且有适当的预缩量，并转动表盘使指针对正表盘上的“0”刻度线，然后按一定方向缓慢移动或转动工件，测杆则会随零件表面的移动自动伸缩。

测杆伸长时，表针顺时针转动，读数为正值；测杆缩短时，表针逆时针转动，读数为负值。

（2）量缸表量缸表又称内径百分表，主要用来测量孔的内径，如气缸直径、轴承孔直径等，量缸表主要由百分表、表杆和一套不同长度的接杆等组成，如图所示。

测量时首先根据汽缸(或轴承孔)直径选择长度尺寸合适的接杆，并将接杆固定在量缸表下端的接杆座上；然后校正量缸表，将外径千分尺调到被测汽缸(或轴承孔)的标准尺寸，再将量缸表校正到外径千分尺的尺寸，并使伸缩杆有2 mm左右的压缩行程，旋转表盘使指针对准零位后即可进行测量。

百分表1-大指针；2-小指针；3-刻度盘；4-测头；5-磁力表座；6-支架量缸表1一百分表；2一绝缘套；3一表杆；4一接杆座；5一活动测头； 6一支承架；7一固定螺母；8一加长接杆；9一接杆注意：测量过程中，必须前后摆动量缸表以确定读数最小时的直径位置，同时还应在一定角度内转动量缸表以确定读数最大时的直径位置。

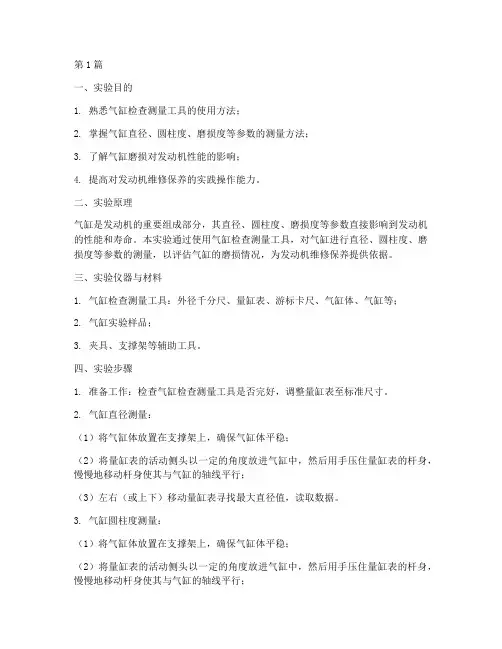

第1篇一、实验目的1. 熟悉气缸检查测量工具的使用方法；2. 掌握气缸直径、圆柱度、磨损度等参数的测量方法；3. 了解气缸磨损对发动机性能的影响；4. 提高对发动机维修保养的实践操作能力。

二、实验原理气缸是发动机的重要组成部分，其直径、圆柱度、磨损度等参数直接影响到发动机的性能和寿命。

本实验通过使用气缸检查测量工具，对气缸进行直径、圆柱度、磨损度等参数的测量，以评估气缸的磨损情况，为发动机维修保养提供依据。

三、实验仪器与材料1. 气缸检查测量工具：外径千分尺、量缸表、游标卡尺、气缸体、气缸等；2. 气缸实验样品；3. 夹具、支撑架等辅助工具。

四、实验步骤1. 准备工作：检查气缸检查测量工具是否完好，调整量缸表至标准尺寸。

2. 气缸直径测量：（1）将气缸体放置在支撑架上，确保气缸体平稳；（2）将量缸表的活动侧头以一定的角度放进气缸中，然后用手压住量缸表的杆身，慢慢地移动杆身使其与气缸的轴线平行；（3）左右（或上下）移动量缸表寻找最大直径值，读取数据。

3. 气缸圆柱度测量：（1）将气缸体放置在支撑架上，确保气缸体平稳；（2）将量缸表的活动侧头以一定的角度放进气缸中，然后用手压住量缸表的杆身，慢慢地移动杆身使其与气缸的轴线平行；（3）在气缸直径范围内，依次测量不同位置的数据，求平均值。

4. 气缸磨损度测量：（1）将气缸体放置在支撑架上，确保气缸体平稳；（2）将游标卡尺夹具固定在气缸体内壁，调整游标卡尺至标准尺寸；（3）在气缸直径范围内，依次测量不同位置的数据，求平均值。

5. 数据处理与分析：（1）将测量数据与标准尺寸进行对比，分析气缸磨损情况；（2）评估气缸磨损对发动机性能的影响；（3）根据测量结果，提出维修保养建议。

五、实验结果与分析1. 实验数据：| 气缸直径（mm） | 气缸圆柱度（mm） | 气缸磨损度（mm） ||--------------|--------------|--------------|| 100.00 | 0.02 | 0.01 |2. 结果分析：（1）气缸直径与标准尺寸相比，存在0.01mm的偏差，属于正常范围；（2）气缸圆柱度偏差为0.02mm，略大于标准值，但仍在可接受范围内；（3）气缸磨损度为0.01mm，说明气缸磨损情况良好。
