福克斯维修手册动力系修改后整理版

章节 412-04 控制组件适用车辆：2005 Focus目录页数规格规格................................................................................................................................... 412-04-2 说明与操作控制组件............................................................................................................................ 412-04-3 暖气与通风....................................................................................................................... 412-04-3诊断与测试控制组件............................................................................................................................ 412-04-6 拆卸与安装恒温控制总成—车辆配备：手动温度控制......................................................................... 412-04-7 恒温控制总成—车辆配备：自动温度控制......................................................................... 412-04-9 鼓风机马达开关 ................................................................................................................. 412-04-11 中央出风口出风温度传感器 - 驾驶侧.................................................................................. 412-04-13 中央出风口出风温度传感器 - 乘客侧.................................................................................. 412-04-15 除雾风门/混合门作动器— LHD ......................................................................................... 412-04-19 足部区域出风温度传感器 - 驾驶侧...................................................................................... 412-04-23 进气混合门作动器.............................................................................................................. 412-04-27 鼓风机马达电阻器— LHD ................................................................................................. 412-04-33 08/2005 2005 Focus规格08/2005 2005 Focus说明与操作 08/2005 2005 Focus控制组件暖气与通风控制面板 - 暖气/空调 – 配备手动温度控制的车辆在配备手动温度控制的车辆上，暖气与空调是透过三个旋转开关控制。

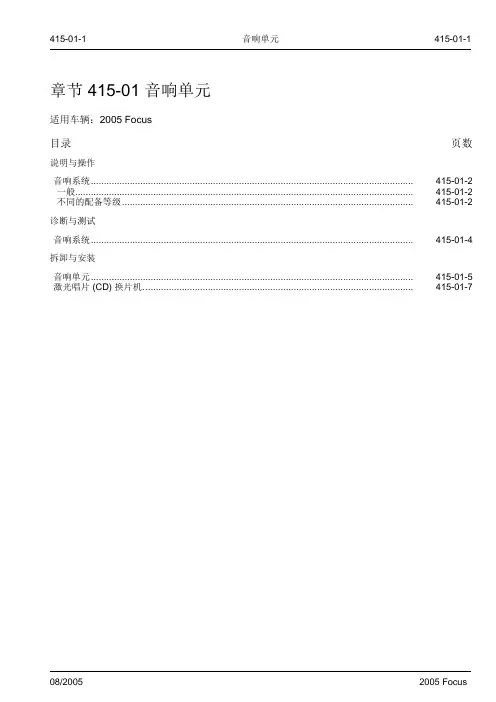

章节 415-01 音响单元适用车辆：2005 Focus目录页数说明与操作音响系统............................................................................................................................ 415-01-2 一般.................................................................................................................................. 415-01-2不同的配备等级................................................................................................................ 415-01-2诊断与测试音响系统............................................................................................................................ 415-01-4拆卸与安装音响单元............................................................................................................................ 415-01-5 激光唱片 (CD) 换片机........................................................................................................ 415-01-7说明与操作音响系统一般多媒体系统含有 RDS/EON 并且可以和汽车电话兼容。

310-01-1 燃油箱和燃油管310-01-1章节310-01 燃油箱和燃油管适用车辆：2005 Focus目录页数规格规格................................................................................................................................... 310-01-2 诊断与测试燃油箱和燃油管 ................................................................................................................. 310-01-3 拆卸与安装燃油箱—1.8L Duratec- HE (MI4)/2.0L Duratec-HE (MI4) ................................................. 310-01-4 燃油泵模块 .................................................................................................... (23 534 0) 310-01-14 燃油箱加油管..................................................................................................................... 310-01-15 燃油滤清器— 2.0L Duratec-HE (MI4) ............................................................................... 310-01-23 燃油供油管— 1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4) .......................................... 310-01-25规格燃油箱和燃油管车辆配备燃油添加剂桶车辆配备 1.8L Duratec-HE (MI4)/2.0L Duratec-HE。

章节 310-00 燃油系统 - 一般信息版权所有:(办毕业证)来源：适用车辆：2005 Focus目录页数诊断与测试燃油系统—1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4) ............................................... 310-00-2 检查与确认....................................................................................................................... 310-00-2一般程序燃油系统压力释放..............................................................................................(23 420 0) 310-00-3 快速释放接头..................................................................................................................... 310-00-4 弹簧锁定接头.....................................................................................................(23 004 0) 310-00-10 燃油箱泄放 ........................................................................................................(23 551 0) 310-00-13诊断与测试燃油系统— 1.8LDuratec-HE (MI4)/2.0L Duratec-HE (MI4)检查与确认1. 确认顾客的问题。

章节 414-02 发电机与调整器适用车辆：2005 Focus目录页数规格规格.................................................................................................................................. 414-02-2 说明与操作发电机 ............................................................................................................................... 414-02-3 拆卸与安装发电机— 1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4).................................................. 414-02-4拆卸与安装扭力规格 - 配备 1.8L 或 2.0L 发动机车辆拆卸与安装发电机1. 请参阅章节 414-00。

拆卸与安装发电机— 1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4)6. 依下图与表中所示之顺序拆除组件。

1. 拆开蓄电池搭铁线。

有关额外的信息，请参阅章节414-01。

2. 拆卸左头灯。

有关额外的信息，请参阅章节417-01。

3. 拆卸附件驱动皮带。

有关额外的信息，请参阅章节 303-05。

4. 拆卸发电机上固定螺栓。

5. 拆开空调管路并移到一侧 (若有配备)。

•释放固定脚座。

拆卸与安装项目零件号码说明1 - 蓄电池至发电机电线电气接头2 - 发电机电气接头3 - 发电机底部固定螺栓参阅安装细节项目零件号码说明4 - 发电机参阅拆卸细节 7. 将车辆降低。

拆卸与安装(续)8. 安装发电机定部固定螺栓。

章节 419-10 多功能电子模块适用车辆： 2005 Focus目录页数说明与操作模块控制功能..................................................................................................................... 419-10-2诊断与测试通用电子模块 (GEM).......................................................................................................... 419-10-3 操作说明........................................................................................................................... 419-10-3检查与确认....................................................................................................................... 419-10-4故障代码表....................................................................................................................... 419-10-4症状表.............................................................................................................................. 419-10-6拆卸与安装灯光控制模块 (LCM) .......................................................................................................... 419-10-7 通用电子模块 (GEM).......................................................................................................... 419-10-9说明与操作模块控制功能在此无可使用之信息。

307-02A-1 变速箱冷却—配备4-速自动变速箱(4F27E)车辆307-02A-1 章节307-02A 变速箱冷却—配备4-速自动变速箱(4F27E)车辆适用车辆：2005 Focus目录页数规格规格................................................................................................................................... 307-02A-2说明与操作变速箱冷却 ........................................................................................................................ 307-02A-3 变速箱冷却....................................................................................................................... 307-02A-3变速箱警告灯 ................................................................................................................... 307-02A-3变速箱油温度(TFT)传感器 ................................................................................................ 307-02A-3诊断与测试变速箱冷却 ........................................................................................................................ 307-02A-4 检查与确认....................................................................................................................... 307-02A-4症状表.............................................................................................................................. 307-02A-4拆卸与安装变速箱油冷却器 ............................................................................................. (17 834 0) 307-02A-5 变速箱油冷却器管.......................................................................................... (17 857 0) 307-02A-7规格说明与操作变速箱冷却变速箱冷却注意：不可经由锁紧高于规格中扭力的方式来维修泄漏。

章节 413-09 警告装置适用车辆：2005 Focus目录页数诊断与测试警告装置............................................................................................................................ 413-09-2 检查与确认....................................................................................................................... 413-09-2症状表.............................................................................................................................. 413-09-2一般程序安全带提示器解除/作用...................................................................................................... 413-09-6 准备措施........................................................................................................................... 413-09-6解除/作用.......................................................................................................................... 413-09-6诊断与测试警告装置有关图标与接头信息请参阅线路图章节 501-20A。

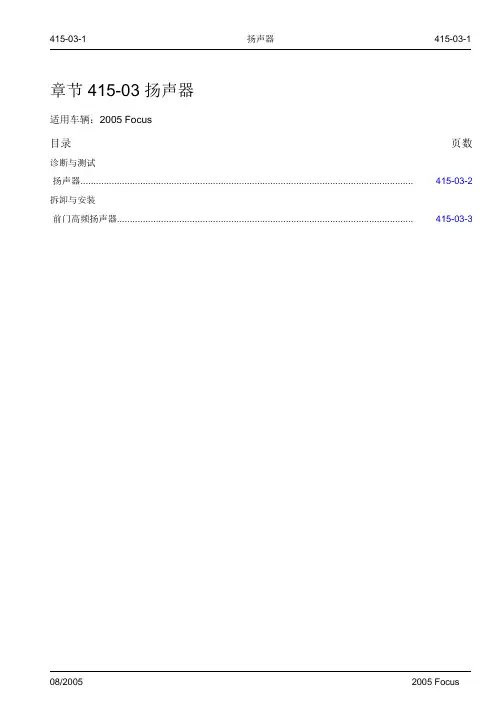

章节 415-03 扬声器适用车辆：2005 Focus目录页数诊断与测试扬声器 ..................................................................................................................................... 415-03-2 拆卸与安装前门高频扬声器....................................................................................................................... 415-03-3诊断与测试扬声器请参阅章节 415-00。

拆卸与安装前门高频扬声器1. 依下图与表中所示之顺序拆除组件。

项目零件号码说明1 - 车外后视镜内饰板2 - 前门高频扬声器电气接头3 - 前门高频扬声器拆卸与安装(续)2. 依照拆卸的相反程序安装。

小心：在将前门高频扬声器安装到车外后视镜内饰板上时必须小心。

未遵照此项指示会导致损坏前门高频扬声器锥型罩。

小心：在安装前门高频扬声器时必须确定没有异物附着在扬声器磁铁或锥型罩上。

未遵照此项指示会导致发出异音，震动或刺耳声(NVH)。

注意：在将前门高频扬声器安装到车外后视镜内饰板上时必须听到明显的卡嗒声以表示安装正确。

拆卸细节项目 1 ：车外后视镜内饰板1. 从车外后视镜内饰板上拆开车外后视镜电气接头。

项目 3 ：前门高频扬声器1. 释放固定扣耳并拆下前门高频扬声器。

章节 412-03 空调适用车辆：2005 Focus主题页数规格规格 ................................................................................................................................... 412-03-2说明与操作空调 ................................................................................................................................... 412-03-3 手动温度控制 ................................................................................................................... 412-03-3诊断与测试空调 ................................................................................................................................... 412-03-7拆卸与安装空调(A/C)压缩机－1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4) ..................................... 412-03-8 离合器与离合器磁场线圈－1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4)- (34 628 0) ..........................................................................................................(34 628 0) 412-03-14 压缩机至冷凝器泄放管路－1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4) ........................ 412-03-15 蒸发器芯节流管 .................................................................................................(34 624 0) 412-03-17 吸入蓄压器 ........................................................................................................................ 412-03-20 冷凝器芯 ............................................................................................................................ 412-03-22 冷凝器至蒸发器管路 .......................................................................................................... 412-03-25 低压切断开关 ..................................................................................................................... 412-03-29 高压切断开关 ..................................................................................................................... 412-03-32 蒸发器芯－LDH ................................................................................................................. 412-03-35 蒸发器输出管路 ................................................................................................................. 412-03-39规格说明与操作空调手动温度控制手动温度控制位于中央面板上。

章节308-02离合器控制一车辆配备：5-速手动变速箱(MTX-75)适用车辆：2005 Focus目录页数规格规格...................................................................................... 308-02-2 诊断与测试离合器控制................................................................................ 308-02-3 拆卸与安装离合器总泵................................................................................ 308-02-4 离合器分泵.............................................................. (16 862 0) 308-02-9TO -润滑油、密封胶与黏着剂诊断与测试离合器控制请参阅章节308-00o拆卸与安装离合器总泵左驾车辆1•拆下通风格栅。

有关额外的信息，请参阅章节 50—02。

［前端车身饭件，拆卸与安装，通风格 栅］ 所有车辆2.拆下空气滤清器。

有关额外的信息，请参阅章 节303-12o ［进气分配与滤清，拆卸与安装， 空气滤清器-1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4)］有关额外的信息，请参阅章节303-12.［进气 分配与滤清，拆卸与安装，空气滤清器-1.6L (Z6)］ 左驾车辆3•拆下蓄电池架。

有关额外的信息，请参阅章节 414-01 o ［蓄电池.固定与缆线,拆卸与安装, 蓄电池架-1.4L Duratec-16V (Sigma)/1.6L Duratec-16V(Sigma)/1.8L Duratec-HE (MI4)/2.0L Duratec-HE (M ⑷］所有车辆4.从制动油油壶中抽出制动油直到油位达到MIN 记号为止。

章节 417-02 内部灯光适用车辆：2005 Focus目录页数诊断与测试内部灯光............................................................................................................................ 417-02-2 检查与确认....................................................................................................................... 417-02-2症状表.............................................................................................................................. 417-02-2定点测试........................................................................................................................... 417-02-3诊断与测试内部灯光图标与接头信息，请参阅线路图章节 417-02。

检查与确认1. 确认顾客的问题。

2. 目视检查是否有明显的机械或电气损坏的痕迹。

目视检查表3. 如果所观察或提出的问题的明显原因已经发现，则在进行下一个步骤之前，必须先将该原因修正(如果可能的话)。

4. 如果问题无法明显的发现，则确认故障并参阅症状表。

诊断与测试(续)定点测试注意：使用一部数字电表对所有的电气测量。

诊断与测试(续)诊断与测试(续)诊断与测试(续)诊断与测试(续)诊断与测试(续)诊断与测试(续)诊断与测试(续)定点测试 E：左前足部区域灯不亮。

3. 警告：在释放变速箱油时，小心不要烫伤。

未遵守此说明，可能会造成人员伤害。

注意：塞住变速箱油冷却器管，以避免漏油或污染内部。

4. 将一段适当长度的排油管连接于变速箱油冷却器回油管。

5. 将车辆降低。

6. 将排油管插入一10公升的容器内。

7. 注意：为避免损坏变速箱，不可使发动机11. 注意：为避免损坏变速箱，不可使发动机在怠速以上运转。

注意：如果油的回流率在30秒钟内低于0.95公升，14. 注意：为避免损坏变速箱，不可使发动机在怠速以上运转。

让发动机以怠速运转并泵出3公升的自动变速箱油。

19. 安装散热器下护板。

20. 将车辆降低。

21. 将3公升的自动变速箱油加入变速箱内。

23. 注意：为避免损坏变速箱，不可使发动机在怠速以上运转。

运转发动机并检查自动变速箱油高度并视需要车上维修油底壳、垫片与过滤器专用工具名称金属表面清洁剂Loctite 5699自动变速箱油拆卸1. 顶起并支撑车辆。

有关额外的信息，参阅章节100-02。

2. 注意：将一适当的容器置于油底壳下。

注意：油底壳内充满了自动变速箱油，且无法在拆卸前排放。

拆除油底壳。

‧拆除螺栓。

‧利用专用工具，使密封剂分离。

3. 利用金属表面清洁剂或相似者，彻底的清除油底壳与变速箱外壳表面上的密封剂。

2. 安装油底壳。

3. 将车辆降低。

4. 检查变速箱油高度。

3. 拆除油滤器。

5. 注意：记下2个长螺栓的位置。

拆除主控制阀体与蓄压器。

安装1. 注意：细常的弹簧是用于空档与驱动蓄压器。

2. 注意：确认手动阀是在手动控制阀换档杆内。

3. 锁紧主控制阀体固定螺栓。

‧依下面的顺序锁紧螺栓。

7. 安装油底壳。

有关额外的信息，参阅本章节中的油底壳、垫片与过滤器。

5. 安装油滤器。

2. 拆除TSS传感器(图中变速箱已拆除)。

‧检查TSS传感器孔径。

4. 检查O-形环油封是否有裂痕或切口；视需要安装一个新的。

2. 将车辆降下。

3. 检查变速箱油高度，视需要添加自动变速箱油。

308-06-1 手动变速箱/ 变速箱外部控制—车辆配备：5-速手动变速箱(MTX-75) 308-06-1 章节308-06 手动变速箱/ 变速箱外部控制—车辆配备：5-速手动变速箱(MTX-75)适用车辆：2005 Focus目录页数规格规格................................................................................................................................... 308-06-2诊断与测试外部控制............................................................................................................................ 308-06-3 检查与确认....................................................................................................................... 308-06-3症状表.............................................................................................................................. 308-06-3定点测试........................................................................................................................... 308-06-3拆卸与安装排档杆 ........................................................................................................... (16 524 0) 308-06-5 排档拉索........................................................................................................ (16 575 0) 308-06-7规格诊断与测试外部控制检查与确认1. 确认顾客的问题。

章节 415-00 娱乐系统–一般信息适用车辆：2005 Focus目录页数诊断与测试音响系统............................................................................................................................ 415-00-2 检查与确认....................................................................................................................... 415-00-2自我诊断模式 - 基本等级音响单元.................................................................................... 415-00-2自我诊断模式 - 高等级音响单元 ....................................................................................... 415-00-2诊断故障代码 (DTC) 索引表............................................................................................. 415-00-3症状表.............................................................................................................................. 415-00-4定点测试 .......................................................................................................................... 415-00-5 08/2005 2005 Focus诊断与测试 08/2005 2005 Focus音响系统图标与接头信息请参阅线路图章节 415-01。
