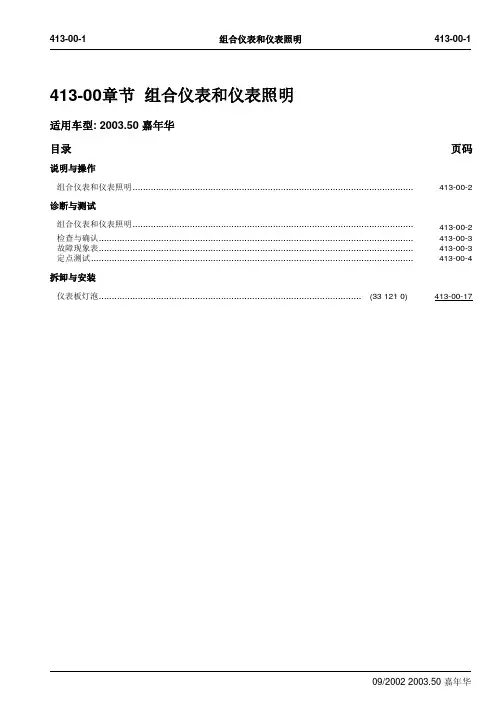

413-00章节组合仪表和仪表照明适用车型: 2003.50 嘉年华目录页码说明与操作组合仪表和仪表照明................................................................................................................. 413-00-2诊断与测试组合仪表和仪表照明................................................................................................................. 413-00-2检查与确认.............................................................................................................................. 413-00-3故障现象表.............................................................................................................................. 413-00-3定点测试.................................................................................................................................. 413-00-4拆卸与安装仪表板灯泡........................................................................................................ (33 121 0) 413-00-17说明与操作组合仪表和仪表板灯泡诊断与测试(续)组合仪表和仪表照明指示和连接器信息请参阅线束诊断413-00节检查与确认1. 确认顾客提出的故障2. 目视检查电器故障3. 如发现明显故障，在进行下一步以前将故障解决。

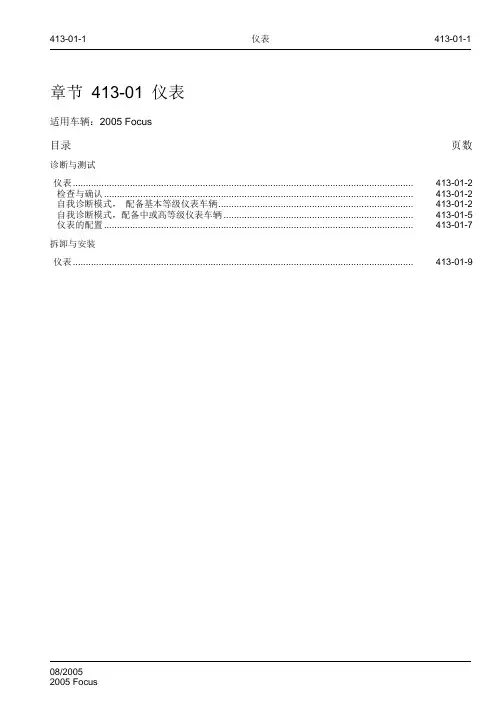

413-01-1 仪表413-01-1章节413-01 仪表适用车辆：2005 Focus目录页数诊断与测试仪表................................................................................................................................... 413-01-2 检查与确认....................................................................................................................... 413-01-2自我诊断模式，配备基本等级仪表车辆........................................................................... 413-01-2自我诊断模式，配备中或高等级仪表车辆 ......................................................................... 413-01-5仪表的配置....................................................................................................................... 413-01-7拆卸与安装仪表................................................................................................................................... 413-01-9诊断与测试仪表检查与确认1. 确认顾客的问题。

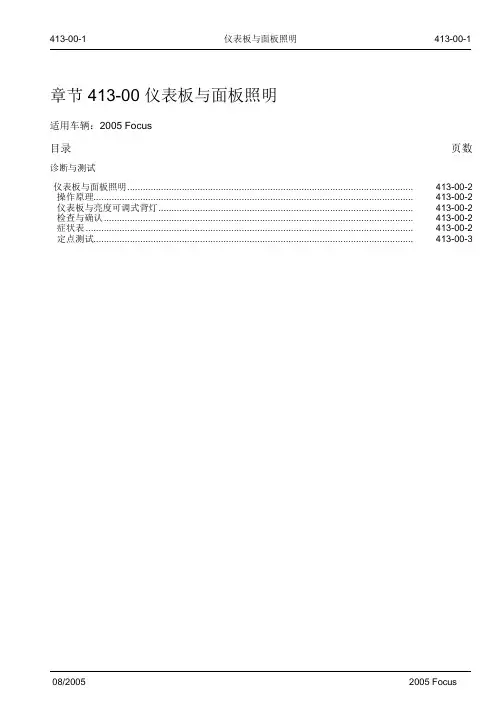

章节 413-00 仪表板与面板照明适用车辆：2005 Focus目录页数诊断与测试仪表板与面板照明.............................................................................................................. 413-00-2 操作原理........................................................................................................................... 413-00-2仪表板与亮度可调式背灯.................................................................................................. 413-00-2检查与确认....................................................................................................................... 413-00-2症状表.............................................................................................................................. 413-00-2定点测试........................................................................................................................... 413-00-3诊断与测试仪表板与面板照明有关图标与接头信息请参阅线路图章节 413-00。

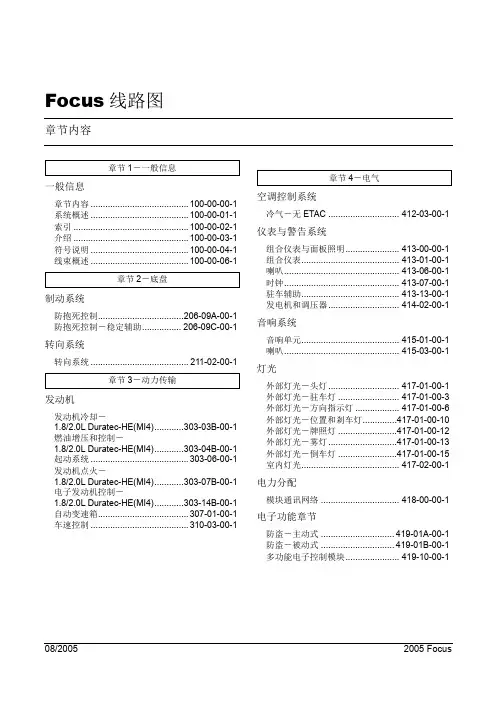

Focus线路图章节内容一般信息章节内容 ........................................ 100-00-00-1 系统概述 ........................................ 100-00-01-1 索引 ............................................... 100-00-02-1 介绍 ............................................... 100-00-03-1 符号说明 ........................................ 100-00-04-1 线束概述 ........................................100-00-06-1制动系统防抱死控制................................... 206-09A-00-1 防抱死控制－稳定辅助................ 206-09C-00-1转向系统转向系统 ........................................ 211-02-00-1发动机发动机冷却－1.8/2.0L Duratec-HE(MI4) ............ 303-03B-00-1燃油增压和控制－1.8/2.0L Duratec-HE(MI4) ............ 303-04B-00-1起动系统 ........................................ 303-06-00-1 发动机点火－1.8/2.0L Duratec-HE(MI4) ............ 303-07B-00-1电子发动机控制－1.8/2.0L Duratec-HE(MI4) ............ 303-14B-00-1自动变速箱..................................... 307-01-00-1 车速控制 ........................................ 310-03-00-1空调控制系统冷气－无ETAC ............................. 412-03-00-1仪表与警告系统组合仪表与面板照明...................... 413-00-00-1 组合仪表........................................ 413-01-00-1 喇叭............................................... 413-06-00-1 时钟............................................... 413-07-00-1 驻车辅助........................................ 413-13-00-1 发电机和调压器............................. 414-02-00-1音响系统音响单元........................................ 415-01-00-1 喇叭............................................... 415-03-00-1灯光外部灯光－头灯............................. 417-01-00-1 外部灯光－驻车灯 ......................... 417-01-00-3 外部灯光－方向指示灯 .................. 417-01-00-6 外部灯光－位置和剎车灯..............417-01-00-10 外部灯光－牌照灯 ........................417-01-00-12 外部灯光－雾灯............................417-01-00-13 外部灯光－倒车灯 ........................417-01-00-15 室内灯光........................................ 417-02-00-1电力分配模块通讯网络 ................................ 418-00-00-1电子功能章节防盗－主动式 .............................. 419-01A-00-1 防盗－被动式 .............................. 419-01B-00-1 多功能电子控制模块...................... 419-10-00-1100-00-00 100-00-00章节内容底盘后视镜............................................ 501-09-00-1座椅 ............................................... 501-10-00-1玻璃，窗框与机构－前和后电动窗................................. 501-11-00-3玻璃，窗框与机构－后档加热 ....................................... 501-11-00-11玻璃，窗框与机构－加热式电动后视镜........................ 501-11-00-13仪表板与中控台 ............................. 501-12-00-1把手、锁、闩锁和进入系统－中控锁............................................ 501-14-00-1雨刷和清洗..................................... 501-16-00-1天窗开启面板................................. 501-17-00-1辅助安全系统............................... 501-20B-00-1保险丝和继电器信息 ...................... 700-01-00-1电源配置 ........................................ 700-02-00-1保险丝细节..................................... 700-03-00-1接地线............................................ 700-04-00-1元件位置图..................................... 700-05-00-1组件位置配置图 ............................. 700-06-00-1连接器示意图................................. 700-07-00-1在付印之前，本手册的图片、技术资料、数据和说明已经确认无误。

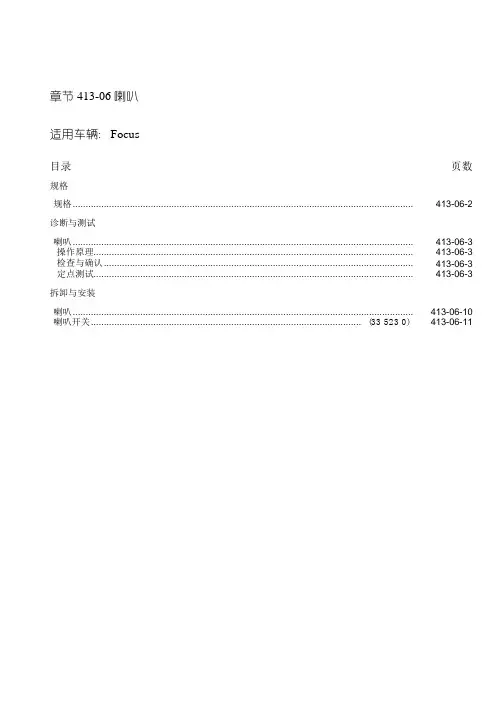

章节 413-06 喇叭适用车辆: Focus目录页数规格规格................................................................................................................................... 413-06-2诊断与测试喇叭................................................................................................................................... 413-06-3 操作原理........................................................................................................................... 413-06-3检查与确认....................................................................................................................... 413-06-3定点测试........................................................................................................................... 413-06-3拆卸与安装喇叭................................................................................................................................... 413-06-10 喇叭开关............................................................................................................(33 523 0) 413-06-11喇叭操作原理喇叭系统包含一个继电器, 一个方向盘开关以及一个或两个喇叭。

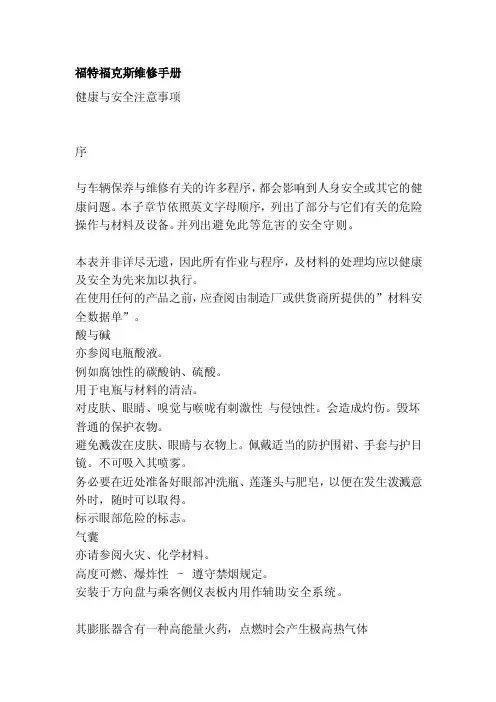

福特福克斯维修手册健康与安全注意事项序与车辆保养与维修有关的许多程序，都会影响到人身安全或其它的健康问题。
本子章节依照英文字母顺序，列出了部分与它们有关的危险操作与材料及设备。
并列出避免此等危害的安全守则。
本表并非详尽无遗，因此所有作业与程序，及材料的处理均应以健康及安全为先来加以执行。
在使用任何的产品之前，应查阅由制造厂或供货商所提供的”材料安全数据单”。
酸与碱亦参阅电瓶酸液。
例如腐蚀性的碳酸钠、硫酸。
用于电瓶与材料的清洁。
对皮肤、眼睛、嗅觉与喉咙有刺激性与侵蚀性。
会造成灼伤。
毁坏普通的保护衣物。
避免溅泼在皮肤、眼睛与衣物上。
佩戴适当的防护围裙、手套与护目镜。
不可吸入其喷雾。
务必要在近处准备好眼部冲洗瓶、莲蓬头与肥皂，以便在发生泼溅意外时，随时可以取得。
标示眼部危险的标志。
气囊亦请参阅火灾、化学材料。
高度可燃、爆炸性–遵守禁烟规定。
安装于方向盘与乘客侧仪表板内用作辅助安全系统。
其膨胀器含有一种高能量火药，点燃时会产生极高热气体(2500°C)。
–不可将高可燃性的材料与模块或气体发生器一起储存。
–不可将气体发生器储存于温度高于80°C之处。
–不可将模块倒置储存。
–不可尝试打开气体发生器的外壳。
–不可使气体发生器暴露于明火或热源处。
–不可将任何物品置于模块护盖之上。
–不可使用已受损的模块。
–不可在10分钟之内，触摸已点燃的模块或气体产生器。
–不可在回路上使用任何的电气探针。
空调冷媒亦请参阅氯氟碳化合物、化学材料。
高度可燃、可燃物–遵守不吸烟的政策。
皮肤接触可能会导致冻伤。
务必遵守制造厂商所提供的说明。
避免裸露的灯光，佩戴适当的保护手套与护目镜。
如果皮肤或眼睛接触到冷媒，立即用水冲洗受到影响的区域。
并应用适当的冲洗溶液冲洗眼睛，且不可磨擦。
视需要寻求医疗援助。
空调冷媒–应避免之动作–不可使冷媒瓶暴露于阳光或热源。
–在充填时，不可将冷媒瓶直立，保持它们的阀门朝下。
–不可使冷媒瓶暴露于霜雪。
Focus线路图章节内容一般信息章节内容 ........................................ 100-00-00-1 系统概述 ........................................ 100-00-01-1 索引 ............................................... 100-00-02-1 介绍 ............................................... 100-00-03-1 符号说明 ........................................ 100-00-04-1 线束概述 ........................................100-00-06-1制动系统防抱死控制................................... 206-09A-00-1 防抱死控制－稳定辅助................ 206-09C-00-1转向系统转向系统 ........................................ 211-02-00-1发动机发动机冷却－1.8/2.0L Duratec-HE(MI4) ............ 303-03B-00-1燃油增压和控制－1.8/2.0L Duratec-HE(MI4) ............ 303-04B-00-1起动系统 ........................................ 303-06-00-1 发动机点火－1.8/2.0L Duratec-HE(MI4) ............ 303-07B-00-1电子发动机控制－1.8/2.0L Duratec-HE(MI4) ............ 303-14B-00-1自动变速箱..................................... 307-01-00-1 车速控制 ........................................ 310-03-00-1空调控制系统冷气－无ETAC ............................. 412-03-00-1仪表与警告系统组合仪表与面板照明...................... 413-00-00-1 组合仪表........................................ 413-01-00-1 喇叭............................................... 413-06-00-1 时钟............................................... 413-07-00-1 驻车辅助........................................ 413-13-00-1 发电机和调压器............................. 414-02-00-1音响系统音响单元........................................ 415-01-00-1 喇叭............................................... 415-03-00-1灯光外部灯光－头灯............................. 417-01-00-1 外部灯光－驻车灯 ......................... 417-01-00-3 外部灯光－方向指示灯 .................. 417-01-00-6 外部灯光－位置和剎车灯..............417-01-00-10 外部灯光－牌照灯 ........................417-01-00-12 外部灯光－雾灯............................417-01-00-13 外部灯光－倒车灯 ........................417-01-00-15 室内灯光........................................ 417-02-00-1电力分配模块通讯网络 ................................ 418-00-00-1电子功能章节防盗－主动式 .............................. 419-01A-00-1 防盗－被动式 .............................. 419-01B-00-1 多功能电子控制模块...................... 419-10-00-1100-00-00 100-00-00章节内容底盘后视镜............................................ 501-09-00-1座椅 ............................................... 501-10-00-1玻璃，窗框与机构－前和后电动窗................................. 501-11-00-3玻璃，窗框与机构－后档加热 ....................................... 501-11-00-11玻璃，窗框与机构－加热式电动后视镜........................ 501-11-00-13仪表板与中控台 ............................. 501-12-00-1把手、锁、闩锁和进入系统－中控锁............................................ 501-14-00-1雨刷和清洗..................................... 501-16-00-1天窗开启面板................................. 501-17-00-1辅助安全系统............................... 501-20B-00-1保险丝和继电器信息 ...................... 700-01-00-1电源配置 ........................................ 700-02-00-1保险丝细节..................................... 700-03-00-1接地线............................................ 700-04-00-1元件位置图..................................... 700-05-00-1组件位置配置图 ............................. 700-06-00-1连接器示意图................................. 700-07-00-1在付印之前，本手册的图片、技术资料、数据和说明已经确认无误。

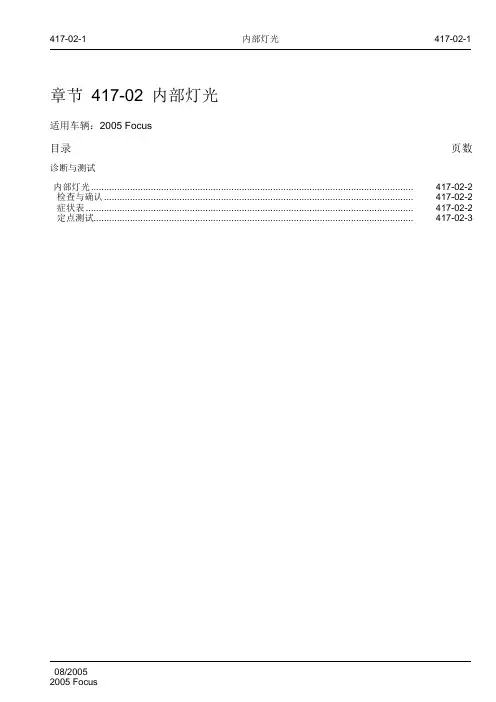

417-02-1 内部灯光417-02-1章节417-02 内部灯光适用车辆：2005 Focus目录页数诊断与测试内部灯光............................................................................................................................ 417-02-2 检查与确认....................................................................................................................... 417-02-2症状表.............................................................................................................................. 417-02-2定点测试........................................................................................................................... 417-02-3诊断与测试内部灯光图标与接头信息，请参阅线路图章节417-02。
检查与确认1. 确认顾客的问题。
2. 目视检查是否有明显的机械或电气损坏的痕迹。
目视检查表3. 如果所观察或提出的问题的明显原因已经发现，则在进行下一个步骤之前，必须先将该原因修正(如果可能的话)。
4. 如果问题无法明显的发现，则确认故障并参阅症状表。
定点测试注意：使用一部数字电表对所有的电气测量。
定点测试C：行李箱灯不亮C4：检查尾门碰锁马达是否搭铁D3：检查回路31-LB8 是否搭铁定点测试F：右前足部区域灯不亮。
413-13-1 驻车辅助—车辆配备：后驻车辅助413-13-1章节413-13 驻车辅助—车辆配备：后驻车辅助适用车辆：2005 Focus目录页数说明与操作驻车辅助—车辆配备：后驻车辅助 ................................................................................... 413-13-2 驻车辅助控制模块 ............................................................................................................ 413-13-2诊断与测试驻车辅助............................................................................................................................ 413-13-3 操作原理........................................................................................................................... 413-13-3检查与确认....................................................................................................................... 413-13-3诊断故障代码(DTC) 索引 ............................................................................................... 413-13-3症状表.............................................................................................................................. 413-13-5定点测试........................................................................................................................... 413-13-5一般程序方位角度系统检查.............................................................................................................. 413-13-15 后驻车辅助....................................................................................................................... 413-13-15高度系统检查..................................................................................................................... 413-13-17 后驻车辅助....................................................................................................................... 413-13-17拆卸与安装驻车辅助模块..................................................................................................................... 413-13-19 驻车辅助扬声器— 5-门 .................................................................................................... 413-13-20说明与操作驻车辅助—车辆配备：后驻车辅助驻车辅助控制模块控制单元处理下列各项功能：•处理来自各传感器的响应讯号(声波) 。
•作动扬声器。
•监测系统以及储存任何的故障代码。
陈设与操作一组4-波段的驻车辅助可供选配。
驻车辅助包含下列各组件：•驻车辅助控制模块•四组超音波传感器•一组扬声器如果点火开关转到位置"II" 并且排入倒档时位于车辆后方的传感器会被作动。
一声信号声响表示作动已经准备就绪。
系统作动之后就会执行自我测试。
发现故障时会发出频率为1.5 kHz 的单一响声三秒钟。
中间的传感器可以侦测到车辆后方150 cm 之内的物质。
两边角落的传感器可以侦测车辆侧边距离60 cm 以内的物质。
如果点火锁被转到位置"II" 并且排入倒档时，车辆后侧的各组传感器就会被启动。
超音波传感器驻车辅助传感器会发射一组超音波信号并且接收声波的反设信号。
声波反回到传感器的时间是依据到物质的距离而定。
越接近，则声波反射较快速。
传感器必须必避免冰、雪、污泥、刮伤与灰尘沉积才能确保系统可靠的作动。
当使用高压水柱洗车辆时，不可长时间冲洗传感器，并且冲洗的距离绝对不可以小于20 cm。
切勿使用粗糙或尖锐的物质清洗传感器。
诊断与测试驻车辅助有关图标与接头信息请参阅线路图章节413-13。
操作原理注意：当Ford 后尾车托曳模块连接到车辆时后驻车辅助系统将会被取消。
当点火开关转到RUN 位置，超音波驻车辅助系统将不作用，系统必须等到排入倒档时才会作用。
当四个后驻车辅助传感器的其中一个被侦测到故障时，驻车辅助系统，驻车辅助扬声器或驻车辅助模块将被取消。
如果侦测到故障时，从后驻车辅助扬声器会发出大约 3 秒钟长的故障声响。
在每一次点火开关开启时，或当系统已经被作动时，如果侦测到故障，后驻车辅助扬声器也会发出大约3 秒钟的声响。
检查与确认1. 确认顾客的问题。
2. 目视检查是否有明显的电气损坏痕迹。
3. 如果所观察或提出的问题的明显原因已经发现，则在进行下一个步骤之前，必须先将该原因修正(如果可能的话)。
4. 如果问题无法明显的发现时，则将WDS 连接到数据链路接头(DLC) 上并从诊断选单上选出要测试的车辆系统。
5. 撷取诊断故障代码(DTC) 并参阅DTC 索引。
6. 如果没有DTC被撷取或没有与模块沟通时，则持续进行症状表以继续诊断。
诊断故障代码(DTC) 索引定点测试A2：检查驻车辅助模块的搭铁回路A6：检查回路10-GN26 是否断路定点测试B：无法与驻车辅助模块沟通B3：检查DLC 回路是否断路定点测试C：DTC C1700 ：左后外侧传感器信号回路与搭铁断路或短路C2：检查回路8-GN22 (WH/GN) 是否与搭铁短路定点测试D：右后外侧传感器信号回路与搭铁断路或短路D2：检查回路8-GN19 (WH) 是否与搭铁短路E2：检查回路8-GN21 (WH/BU) 是否与搭铁短路定点测试F：DTC C1709 ：右后内侧传感器信号回路与搭铁断路或短路F2：检查回路8-GN20 (WH/RD) 是否与搭铁短路G2：检查每一个驻车辅助传感器接脚1 与3 之间是否短路一般程序方位角度系统检查后驻车辅助1. 注意：当路边停车时后驻车辅助系统测量靠近物质的距离并且利用声响信号来帮助驾驶人判断正确的距离。
注意：如果安装在系统上的驻车辅助开关未启动时，发光二极管(LED) 会显示系统的状态。
点亮的LED 将指示系统目前未被启动。
注意：当Ford 后尾车托曳模块连接到车辆时，后驻车辅助系统会被取消。
注意：如果侦测到故障时，在每一次点火开关开启时，或当系统已经被作动时，如果侦测到故障，后驻车辅助扬声器也会发出大约 3 秒钟的声响。
如果LED 点亮，表示系统中有故障。
使用一支适当的柱子，测试后驻车辅助系统是否正常作动。
2. 小心：切勿使用粗糙或尖锐的物质来清洁传感器。
未遵照此项指示会造成驻车辅助传感器永久故障。
确认后驻车辅助传感器上没有冰、雪、脏物、刮伤或污秽。
3. 注：可以使用大约7.5 cm 直径以及约100 cm高度的物质来做系统检查。
注意：下列的系统检查必须在车辆于平坦干燥的地面上时执行。
注意：当点火开关被转到位置II 时，驻车辅助系统将会开启。
将点火开关转到位置II。
4. 另一位技术人员的协助时使用适合的对象挡住车轮，踩住制动并排入倒档。
一般程序(续)5. 注意：当排入倒档时，前驻车辅助也会作动。
注意：在检查后侧系统时应确认车辆的前方，后方或旁边在视力范围之内是否都没有其它的障碍物。
未遵照此项指示时可能提供错误的后驻车辅助传感器读曲值。
检查车辆的前方，后方及两边的障碍物是否已清除。
6. 注意：确认车辆并未超载而且是在平坦的地面上。
未遵照此项指示时可能提供后驻车辅助传感器的错误读取值。
下列的系统检查必须在车辆于大约 4.8 公尺宽，3.00 公尺深而没有任何障碍物的地面上执行。
该区域必须没有噪音，尤其要避开风扇及气动工具。
7. 注意：确认车辆并未超载并且是在平坦干燥的地面上。
未遵照此项指示时可能提供错误的后驻车辅助传感器读取值。
确认驻车辅助系统侦测到放置在规定位置的管子(直径大约7.5 cm 并且100 cm 高) 时透过后扬声器发出声响。
一般程序高度系统检查后驻车辅助1. 注意：当路边停车时后驻车辅助系统测量最靠近障碍物的距离并且透过声响的信号来帮助驾驶人正确的判断障碍物的距离。
注意：如果安装在系统上的驻车辅助开关未启动时，发光二极管(LED) 会显示系统的状态。
点亮的LED 将指示系统目前未被启动。
注意：当Ford 后尾车托曳模块连接到车辆时，后驻车辅助系统会被取消。
注意：如果侦测到故障时，在每一次点火开关开启时，或当系统已经被作动时，如果侦测到故障，后驻车辅助扬声器也会发出大约 3 秒钟的声响。
如果LED 点亮，表示系统中有故障。
地面反射确认与传感器含盖范围。
2. 小心：切勿使用粗糙或尖锐的物质来清洁传感器。
未遵照此项指示会造成驻车辅助传感器永久故障。
不要使用有研磨作用或锐利的物品来清洁传感器。
