级配电二级漏电保护等配电箱及施工要求

三级配电二级漏电保护等配电箱及施工要求一、三级配电箱三级配电箱是指在二级配电箱的基础上增加了一级配电开关。

它在电能传输和分配过程中起到进一步分配电能、控制和保护电路的功能。

1.选材要求：三级配电箱的外壳应采用阻燃材料，并具有良好的绝缘性能。

内部导电部分应使用铜质导线，并应具有足够的导电能力。

2.配电开关要求：三级配电箱的配电开关应选择可靠、稳定的产品。

开关的额定电流应根据实际用电负荷来确定，并应有充足的跳闸能力。

3.过载和短路保护：三级配电箱应配置过载和短路保护开关。

过载保护装置应设置适当的额定电流，以保护电路不受过载损坏。

短路保护装置应设置合适的额定电流和短路电流断路器，以及与之匹配的熔断器。

4.接地要求：三级配电箱应有可靠的接地装置，以确保电流正常回路。

接地电阻应符合国家规定，并定期检测和维护。

二、二级漏电保护二级漏电保护是指在电路中增加漏电开关，以提高电路的安全性能。

它可以及时检测到电路中的漏电情况，并迅速切断电路，以保护人身安全。

1.选材要求：二级漏电保护装置的外壳应采用阻燃材料，并具有良好的绝缘性能。

内部导电部分应使用铜质导线，并应具有足够的导电能力。

2.漏电保护要求：二级漏电保护应选择可靠、稳定的产品。

漏电保护装置应具有适当的额定电流和灵敏度，以便及时检测到漏电情况。

3.接地要求：二级漏电保护装置应有可靠的接地装置，以确保电流正常回路。

接地电阻应符合国家规定，并定期检测和维护。

4.安装要求：二级漏电保护装置应按照国家相关标准和施工规范进行安装。

安装位置应选择在干燥、通风的地方，不得受到腐蚀等环境影响。

5.检测要求：二级漏电保护装置应定期进行漏电测试，以确保其正常工作。

检测方法应符合国家相关规定，并由专业技术人员进行。

以上是对三级配电箱和二级漏电保护的配电及施工要求的总结。

在进行电力工程施工时，应根据实际情况选择合适的配电箱和漏电保护装置，并按照国家标准和施工规范进行安装和维护，以保障电力系统的安全和稳定运行。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

分配电箱示意图分配电箱PE、N 线端子板节点图分配电箱箱门电气连接节点图分配电箱电气系统图四、开关箱（按一机一闸一漏一箱设置）（一）电焊机开关箱内设DZ20-100∕2 系列或KDM1-100∕2（100A、380V）透明塑壳断路器作为控制开关，DZ15LE-100∕2 （DZ20L-100∕2）或LBM-1-100∕2（100 A）漏电断路器，BFGD 系列二次防触电保护器；PE 端子排为3 个接线螺栓。

三级配电二级漏电保护等配电箱及施工要求三级配电是指将一级配电网络的电能进一步分配到各个用电设备的过程。

一般情况下，三级配电是指住宅、商业建筑等中小型建筑物的分配电系统。

而二级漏电保护是为了防止发生漏电事故而采取的措施。

在进行三级配电和二级漏电保护方面，以下是一些常见的配电箱及施工要求：1.配电箱的选择：选择合适的配电箱至关重要。

一般来说，配电箱应符合国家相关标准，并且具备耐压能力和防腐蚀能力。

另外，还要根据用电负载的大小选择适当的配电箱容量。

2.配电线路的规划：配电线路的规划要合理。

应根据不同用电设备的功率和用电点的位置，确定线路的走向和分支。

同时，还要确保线路的安全性，避免线路负载过大，引发电器设备过热等问题。

3.配电箱内电器元件的安装：在配电箱内部，应严格按照规范安装电器元件。

电器元件应具备耐压和耐久性能，并保证接触良好，不松动。

在安装过程中还要注意防止导线短路，以及防止元件之间因相互干扰而造成故障。

4.二级漏电保护的设置：为了安全使用电能，配电箱应设置二级漏电保护。

二级漏电保护器应具有过载和漏电保护功能，能够及时断开电源，避免发生漏电事故。

在设置二级漏电保护器时，还要根据用电情况和安全要求进行合理选择。

5.引线的绝缘处理：配电箱内应进行引线的绝缘处理，确保引线与配电箱之间的安全隔离。

引线的绝缘处理可以使用绝缘胶带、绝缘套管等材料进行包线，避免引线之间短路导致的安全隐患。

6.施工安全要求：在进行配电箱安装和施工过程中，要注意安全。

施工人员应佩戴适当的安全防护用品，避免触电和其他事故的发生。

同时，施工现场应保持整洁，并避免使用电焊等火源，防止火灾的发生。

综上所述，三级配电和二级漏电保护是保障用电安全和防止漏电事故发生的重要环节。

在进行配电箱选择、线路规划、电器元件安装、二级漏电保护设置和施工过程中，都需要严格按照相关标准和要求进行操作，确保用电安全可靠。

三级配电二级配电箱等漏电保护与施工要求在三级配电和二级配电箱的设计、施工和运维过程中，漏电保护是至关重要的一项安全措施。

下面将详细介绍漏电保护的要求和施工步骤。

一、漏电保护的要求：1.漏电保护的类型：-空开型漏电保护器：适用于小型电流的漏电保护，如家用电器。

-按钮测试型漏电保护器：可以通过按钮手动测试，适用于需要定期检查漏电保护器的工业区域。

-自动重置型漏电保护器：自动恢复供电功能，适用于需要24小时持续供电的场所。

-手动重置型漏电保护器：停电后需要手动重置漏电保护器才能恢复供电功能，适用于对供电中断要求比较高的场所。

2.漏电保护的额定电流：-漏电保护器的额定电流应根据不同的场所和电路需求来确定，一般建议在10mA-100mA之间选择。

3.漏电保护器的动作时间：-漏电保护器的动作时间应符合国家标准要求，通常为0.1秒。

4.漏电保护器的防护等级：-漏电保护器应具备防护等级，以保护设备免受尘埃、水汽等的侵害。

5.漏电保护器的检测和维护：-漏电保护器应进行定期检测和维护，以确保其正常工作状态。

建议每半年进行一次全面检查，并定期测试漏电保护器的动作性能。

二、漏电保护的施工步骤：1.选择适当的漏电保护器：-根据需要保护的设备和电路，选择合适的漏电保护器类型、额定电流和动作时间。

2.安装漏电保护器：-将漏电保护器安装在三级配电或二级配电箱中，在进线开关之后、其他保护装置之前进行连接。

3.连接工作：-切断供电，确保操作安全。

-根据漏电保护器的连接图，将其与电路连接好。

-注意正确连接零线、火线和漏电保护器的引线。

4.测试保护功能：-完成连接后，进行保护功能测试，检查漏电保护器是否能够正常动作。

-按照漏电保护器的说明书，进行手动测试或提供测试电流进行测量。

5.调试与运行：-完成测试后，将供电恢复，并检查漏电保护器是否正常工作。

-进行漏电保护器的运行时间和动作次数记录。

6.维护与检查：-根据厂家的建议，进行定期的检查和维护工作，以确保漏电保护器的正常工作。

三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱"配电及保护的使用要求。

一、基本要求（一）配电箱(柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46—2005 的标准要求。

(二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点.（四）电器元件应选用符合GB/4048．2—2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜）内设400A—630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器,配备DZ20L （DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A—250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）;采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关;PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

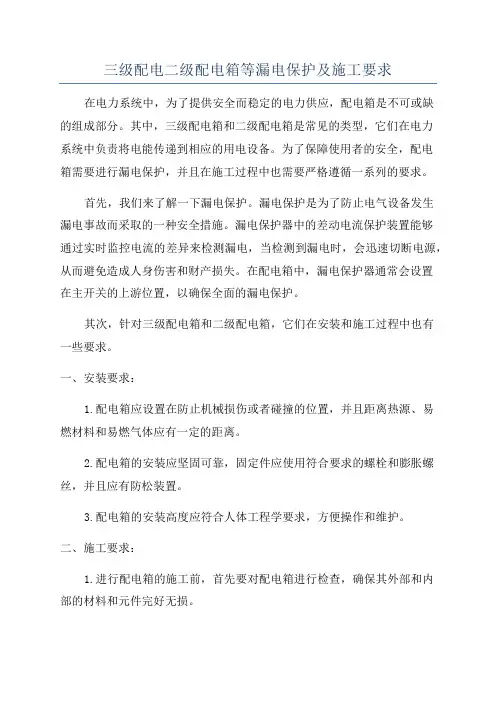

三级配电二级配电箱等漏电保护及施工要求在电力系统中，为了提供安全而稳定的电力供应，配电箱是不可或缺的组成部分。

其中，三级配电箱和二级配电箱是常见的类型，它们在电力系统中负责将电能传递到相应的用电设备。

为了保障使用者的安全，配电箱需要进行漏电保护，并且在施工过程中也需要严格遵循一系列的要求。

首先，我们来了解一下漏电保护。

漏电保护是为了防止电气设备发生漏电事故而采取的一种安全措施。

漏电保护器中的差动电流保护装置能够通过实时监控电流的差异来检测漏电，当检测到漏电时，会迅速切断电源，从而避免造成人身伤害和财产损失。

在配电箱中，漏电保护器通常会设置在主开关的上游位置，以确保全面的漏电保护。

其次，针对三级配电箱和二级配电箱，它们在安装和施工过程中也有一些要求。

一、安装要求：1.配电箱应设置在防止机械损伤或者碰撞的位置，并且距离热源、易燃材料和易燃气体应有一定的距离。

2.配电箱的安装应坚固可靠，固定件应使用符合要求的螺栓和膨胀螺丝，并且应有防松装置。

3.配电箱的安装高度应符合人体工程学要求，方便操作和维护。

二、施工要求：1.进行配电箱的施工前，首先要对配电箱进行检查，确保其外部和内部的材料和元件完好无损。

2.在进行配电箱的线路布置时，应合理规划线路的走向，避免线路交叉和缠绕，以便于后期的维护和调整。

3.进行配电箱的接线时，应按照电路图和规范要求进行，注意线缆的防火、阻燃和绝缘性能，同时要注意线缆的弯曲半径，不得超过规定范围。

4.进行漏电保护器的接线时，应注意接线的正确性和可靠性，确保其正常工作。

5.施工过程中，应注意保护配电箱的控制电源，防止受到损坏或者污染。

总结起来，三级配电、二级配电箱的漏电保护及施工要求主要包括安装要求和施工要求。

安装要求包括合适的位置选择和固定件的使用，施工要求包括配电箱材料的检查、线路的布置规划和接线的正确性等。

严格遵循这些要求，能够确保配电箱的正常运行和使用者的安全。

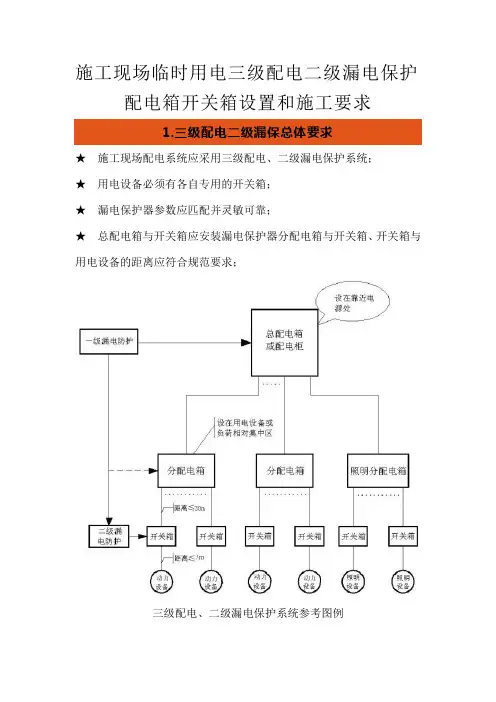

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

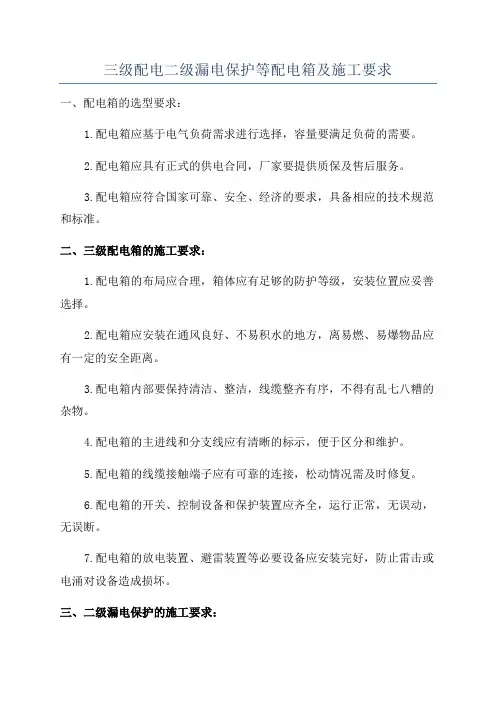

三级配电二级漏电保护等配电箱及施工要求一、配电箱的选型要求：1.配电箱应基于电气负荷需求进行选择，容量要满足负荷的需要。

2.配电箱应具有正式的供电合同，厂家要提供质保及售后服务。

3.配电箱应符合国家可靠、安全、经济的要求，具备相应的技术规范和标准。

二、三级配电箱的施工要求：1.配电箱的布局应合理，箱体应有足够的防护等级，安装位置应妥善选择。

2.配电箱应安装在通风良好、不易积水的地方，离易燃、易爆物品应有一定的安全距离。

3.配电箱内部要保持清洁、整洁，线缆整齐有序，不得有乱七八糟的杂物。

4.配电箱的主进线和分支线应有清晰的标示，便于区分和维护。

5.配电箱的线缆接触端子应有可靠的连接，松动情况需及时修复。

6.配电箱的开关、控制设备和保护装置应齐全，运行正常，无误动，无误断。

7.配电箱的放电装置、避雷装置等必要设备应安装完好，防止雷击或电涌对设备造成损坏。

三、二级漏电保护的施工要求：1.二级漏电保护器应选用符合国家强制性标准的产品，并进行合格检测。

2.二级漏电保护器应根据用电负荷进行合理分组，设置合适的电流阈值。

3.二级漏电保护器应安装于用电设备的电源分支线上，具备迅速切断电源的功能。

4.二级漏电保护器应设置可靠的接地线和接地装置，确保漏电时的安全切断。

5.二级漏电保护器应定期检测和测试，确保正常工作，避免误动或误断。

总结起来，三级配电和二级漏电保护的施工要求需要根据负荷需求合理选型，注意布局、安装位置和安全要求，保持设备整洁有序，设备运行正常，线缆连接可靠。

二级漏电保护器的选用、分组设置和接地要求要具备国家标准，并进行定期检测和测试。

这样可以确保配电箱和漏电保护的工作正常，确保用电的安全性和可靠性。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制（JGJ46－2005第8.1.2条）的固定式用电设备的水平距离不宜超过3m。

2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规》JGJ46-2005 的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求知识交流施工现场临时用电是指在建筑工地、施工现场等场所为施工需要而设置的临时电力供应系统。

其中，临时用电三级配电二级漏电保护配电箱开关箱的设置和施工要求非常重要。

本文将对此进行知识交流，详细介绍临时用电三级配电二级漏电保护配电箱开关箱的设置和施工要求。

一、临时用电三级配电二级漏电保护配电箱开关箱的设置1.临时用电三级配电箱的设置临时用电三级配电箱是将一个或多个二级配电箱(也称为小配电箱)的输出作为输入接到一个一级配电箱(也称为大配电箱)来供电的配电系统。

一级配电箱应设置在户外或室内通风良好的地方，以便及时发现和处理任何可能出现的安全隐患。

2.二级漏电保护配电箱的设置二级漏电保护配电箱是指在临时用电系统中设置的具有漏电保护功能的配电箱。

根据国家标准，漏电保护开关的额定电流应根据用电负荷的大小合理配置。

漏电保护开关应根据需要设置在二级配电箱中，以实现对电流的监控和保护。

3.开关箱的设置开关箱是指临时用电系统中常用的电气控制设备。

开关箱应设置在便于施工人员操作的位置，方便对用电设备进行控制和管理。

开关箱应经过正确的标示和编号，以方便快速查找和定位。

二、施工要求1.防护措施在临时用电系统设置中，应采取适当的防护措施，以确保人员和设备的安全。

比如，在一级配电箱和二级配电箱之间应设置断路器，以防止短路和过载产生的电流对用户和设备造成伤害。

此外，应设置合适的接地装置，以防止漏电对人身安全的威胁。

2.线路排布在临时用电系统中，电缆线路的排布应符合安全规范和施工需要。

应保证线路接地良好，避免过长或过密的线路排布，以防止电缆过热、绝缘破损等安全问题的发生。

3.设备标识在临时用电系统中，应对所有主要设备进行正确的标识，并建立设备档案，记录设备的使用情况和维护情况。

设备标识应清晰易读，便于技术人员进行维护和管理。

4.安全培训在施工现场，应定期进行安全培训，使施工人员了解临时用电系统的安全操作规程和应急处理措施。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第6、当总路设置总漏电保护器时，还应装设总7、当各分路设置分路漏电保护器时，还应装设总11、分配电箱应装设总14、对配电箱，开关箱进行定期检查、维修时，必须将其前一级相应的电源隔离开关分闸断电4. 其他安装注意事项隔离开关箱设置要求：★配电箱必须分设工作零线零线端子板的设置及连接应符合规范要求。

设置要求：配电箱的电器安装板上必须设N线端子和PE线端子板。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电器连接。

★箱体安装位置、高度及周边通道应符合规范要求。

设置要求：★箱体应设置系统接线图和分路标记；★箱体应设有门、锁及防雨措施。

设置要求：。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

级配电二级漏电保护等配电箱及施工要求一、级配电二级漏电保护等配电箱1.配电箱概述配电箱是一个用于集中配电、控制、保护电气设备的装置，可将进线的电能分配到不同的支路，并对电能进行过载、短路、漏电等故障保护。

级配电二级漏电保护等配电箱是在二次侧配电系统中使用的一种分布式配电设备，能有效保证电气设备和人员的安全。

2.配电箱的组成配电箱一般由总开关、进线开关、电能表、保护电器、断路器、漏电保护器等组成。

其中，二级漏电保护器是保障人身安全的重要设备。

3.二级漏电保护器的作用二级漏电保护器是用来检测漏电电流并在漏电发生时迅速切断电路，保护人员的生命安全。

其额定漏电动作电流可根据具体需要设定，一般为30mA。

同时，二级漏电保护器还具有过载和短路保护功能。

4.配电箱施工要求（1）配电箱的选址应保证通风良好，离地面高度应符合相关规定。

（2）配电箱应由专业电力施工队伍进行施工，具备相应的施工经验和技术能力。

（3）配电箱的安装要固定可靠，应符合相关规范的要求。

（4）进线开关、保护电器等设备的连接要牢固可靠，线缆应经过绝缘处理。

（5）配电箱内的电器设备及线缆的布线要整齐、美观，相互之间要保持一定的间距，避免相互干扰。

（6）配电箱的操作部分应设置在易于操作和观察的位置，方便日常维护管理。

（7）配电箱的外壳应具有防尘、防水、防腐蚀的功能，以保证设备的长期安全使用。

（8）配电箱的安装和验收应按照相关的标准和规范进行，确保设备符合安全要求。

二、施工要求1.施工前的准备工作（1）电气设计人员要根据工程要求进行配电箱的选型和布置设计。

（2）施工单位要准备好所需的施工材料和设备，保证施工进度。

（3）施工前要进行现场勘察，了解施工环境，确保施工的安全和顺利进行。

2.施工过程中的注意事项（1）施工单位要按照电气设计图纸进行布线安装，严禁擅自更改设计方案。

（2）施工人员要穿戴好专业的工作服和个人防护用品，确保人身安全。

（3）施工过程中要注意施工现场的整洁，保持施工区域的通风，防止积尘和有毒气体的积聚。
