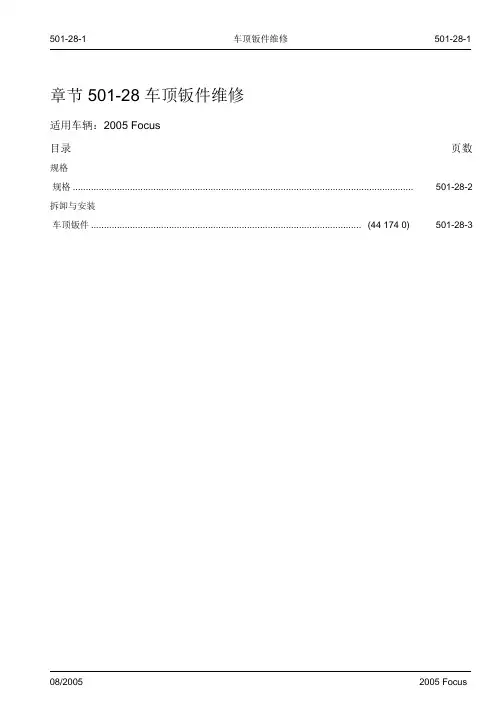

章节 501-28 车顶钣件维修适用车辆：2005 Focus目录页数规格规格 ................................................................................................................................... 501-28-2拆卸与安装车顶钣件 ........................................................................................................ (44 174 0) 501-28-3规格拆卸与安装(续)车顶钣件 (44 174 0)1. 维修零件•车顶钣件•中央车顶轨架拆卸1. 一般注意事项•需要的拆卸动作：前挡风玻璃、侧窗、尾门、顶蓬、内饰板与后灯。
2. 注意：拆卸之前先从外侧加热车顶钣件的黏接部位 (前与后车顶横梁)。
中央车顶轨架会与车顶一起被拆下。
车顶钣件•磨除焊点部位。
3. 后车顶钣件1. 磨除焊点部位。
2. 从后面磨除焊点部位。
安装注意：使用电阻焊点来焊接总厚度为 3 mm 或以上的车身钣件之前必须遵照副章节 501-25 中的指示。
拆卸与安装(续)1. 后车顶钣件•熔焊的位置钻孔。
2. 注意：测量车顶轨架在车上的正确安装位置。
安装车顶轨架1. 涂抹单件 PU 玻璃黏胶。
2. 电阻焊点。
拆卸与安装(续)3. 黏合部位的准备•涂抹单件 PU 玻璃黏胶。
4. 安装车顶钣件并且焊接定位。
1. 电阻焊点。
2. 熔焊。
5. 焊接车顶到正确位置1. 熔焊。
2. 电阻焊点。
章节 413-00 仪表板与面板照明适用车辆：2005 Focus目录页数诊断与测试仪表板与面板照明.............................................................................................................. 413-00-2 操作原理........................................................................................................................... 413-00-2仪表板与亮度可调式背灯.................................................................................................. 413-00-2检查与确认....................................................................................................................... 413-00-2症状表.............................................................................................................................. 413-00-2定点测试........................................................................................................................... 413-00-3诊断与测试仪表板与面板照明有关图标与接头信息请参阅线路图章节 413-00。

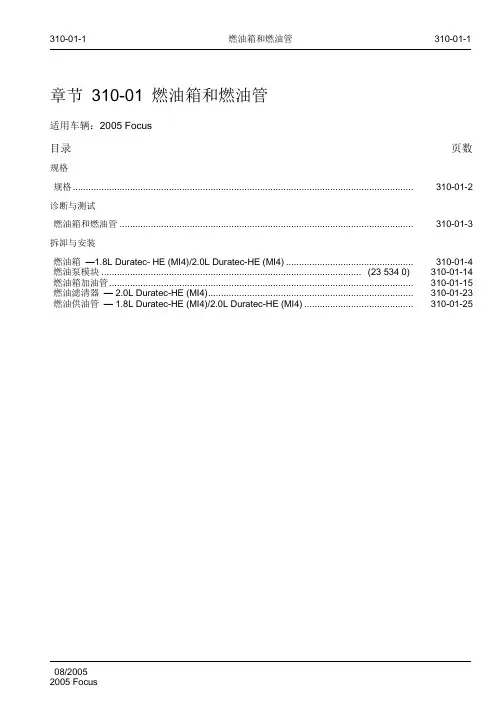

310-01-1 燃油箱和燃油管310-01-1章节310-01 燃油箱和燃油管适用车辆：2005 Focus目录页数规格规格................................................................................................................................... 310-01-2 诊断与测试燃油箱和燃油管 ................................................................................................................. 310-01-3 拆卸与安装燃油箱—1.8L Duratec- HE (MI4)/2.0L Duratec-HE (MI4) ................................................. 310-01-4 燃油泵模块 .................................................................................................... (23 534 0) 310-01-14 燃油箱加油管..................................................................................................................... 310-01-15 燃油滤清器— 2.0L Duratec-HE (MI4) ............................................................................... 310-01-23 燃油供油管— 1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4) .......................................... 310-01-25规格燃油箱和燃油管车辆配备燃油添加剂桶车辆配备 1.8L Duratec-HE (MI4)/2.0L Duratec-HE。

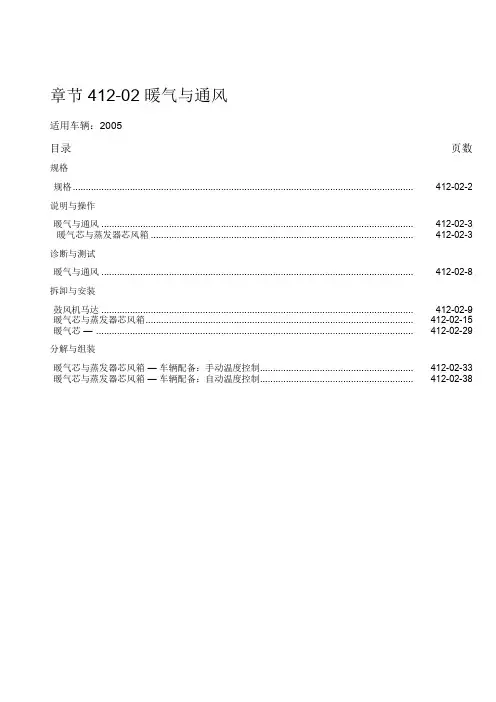

章节 412-02 暖气与通风适用车辆：2005目录页数规格规格................................................................................................................................... 412-02-2说明与操作暖气与通风 ........................................................................................................................ 412-02-3 暖气芯与蒸发器芯风箱 ..................................................................................................... 412-02-3诊断与测试暖气与通风 ........................................................................................................................ 412-02-8拆卸与安装鼓风机马达 ........................................................................................................................ 412-02-9 暖气芯与蒸发器芯风箱....................................................................................................... 412-02-15 暖气芯—.......................................................................................................................... 412-02-29分解与组装暖气芯与蒸发器芯风箱—车辆配备：手动温度控制........................................................... 412-02-33 暖气芯与蒸发器芯风箱—车辆配备：自动温度控制........................................................... 412-02-38暖气与通风暖气芯与蒸发器芯风箱暖气芯与蒸发器芯风箱包含鼓风机马达，粉尘滤清器，暖气芯，蒸发器芯 (在配备空调 () 的车辆上)，电力加热暖气 (若有配备) 以及各种出风方向的风门。

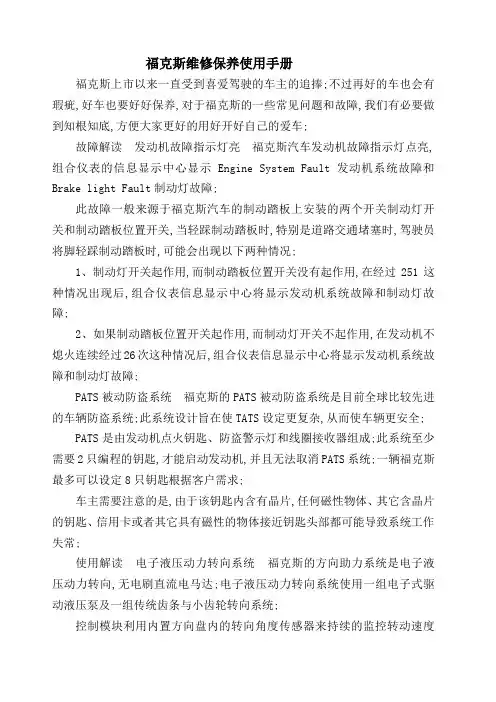

福克斯维修保养使用手册福克斯上市以来一直受到喜爱驾驶的车主的追捧;不过再好的车也会有瑕疵,好车也要好好保养,对于福克斯的一些常见问题和故障,我们有必要做到知根知底,方便大家更好的用好开好自己的爱车;故障解读发动机故障指示灯亮福克斯汽车发动机故障指示灯点亮,组合仪表的信息显示中心显示Engine System Fault发动机系统故障和Brake light Fault制动灯故障;此故障一般来源于福克斯汽车的制动踏板上安装的两个开关制动灯开关和制动踏板位置开关,当轻踩制动踏板时,特别是道路交通堵塞时,驾驶员将脚轻踩制动踏板时,可能会出现以下两种情况;1、制动灯开关起作用,而制动踏板位置开关没有起作用,在经过251这种情况出现后,组合仪表信息显示中心将显示发动机系统故障和制动灯故障;2、如果制动踏板位置开关起作用,而制动灯开关不起作用,在发动机不熄火连续经过26次这种情况后,组合仪表信息显示中心将显示发动机系统故障和制动灯故障;PATS被动防盗系统福克斯的PATS被动防盗系统是目前全球比较先进的车辆防盗系统;此系统设计旨在使TATS设定更复杂,从而使车辆更安全;PATS是由发动机点火钥匙、防盗警示灯和线圈接收器组成;此系统至少需要2只编程的钥匙,才能启动发动机,并且无法取消PATS系统;一辆福克斯最多可以设定8只钥匙根据客户需求;车主需要注意的是,由于该钥匙内含有晶片,任何磁性物体、其它含晶片的钥匙、信用卡或者其它具有磁性的物体接近钥匙头部都可能导致系统工作失常;使用解读电子液压动力转向系统福克斯的方向助力系统是电子液压动力转向,无电刷直流电马达;电子液压动力转向系统使用一组电子式驱动液压泵及一组传统齿条与小齿轮转向系统;控制模块利用内置方向盘内的转向角度传感器来持续的监控转动速度并且估计车速输入的讯号,透过默认值来调整泵的输出率;车主需要特别注意的是方向的角度是受发动机的转速和行驶的车速来控制的,所以请车主在高速驾驶车辆时注意控制好打方向的尺度;电动门窗和电动天窗的全关、全开系统把遥控器的闭锁键按一次锁住车门锁,再按下一次维持10秒钟左右,电动门窗就会自动关闭,相反把遥控器的开锁键连续按二次停10秒左右,电动门窗就会自动打开,车主要特别注意,此功能在拆开蓄电池后就需要对上述功能进行程度初始化;特别注意出车前对车辆进行检查良好的车况是安全行车的根本保障,要保持良好的车况、保障行车安全,除了日常的维护工作外,每次出车前,尤其是长途行车,还应该对全车进行全面、细致、严格的检查,如检查刹车油,发动机冷却液等;在检查发动机润滑油时,车辆需要停放于平坦路面,滑油面应介于FULL 最高与ADD添加之间,若油面低于ADD则需要检查是否有漏油现象,应该立即补足润滑油;刹车油的更换为了延长车辆发动机寿命,建议每行驶5000公里保养一次,福特福特斯使用DOT-3型号刹车油;刹车油的液面高度应介于“MAX”与“MIX”之间;刹车油液面降低的状况,有两种原因,一种情况是刹车片正常磨损3万公里需要更换刹车片,第二种情况是刹车系统有漏油现象,为了安全刹车,建议每3万公里或2年更换一次;冷却液液面高度应介于“FULL”与“LOW”之间; 建议：电子节气门没有油门拉线,防止噪音通过防火墙传到驾驶室内;福特斯彩了溃缩式制动踏板,旨在严重的车辆碰撞中,通过制动踏板的弯形移动,使驾驶员的腿部空间增大,从而最大限度保护驾驶员的膝部;如果当车辆受到从前部或后部而来的猛烈撞击时,燃油切断装置将自动切断燃油供应电路,避免更大的危险发生; 后座儿童安全门锁以钥匙开启取代拨杆设定,真正有效避免后座儿童因误触门锁而发生意外,也不同于老式设计,同时可避免洗车或出入车厢时不慎误触;福克斯提醒新车磨合有十忌一忌高速行驶;新国产车一般规定在40－70ｋｍ／ｈ以内；进口车一般规定在最初的1000ｋｍ内,当油门全开时车速不超过最高车速的80％,且要求在使用中注意观察发动机转速表和车速表,使发动机转速和车速都在中速下工作;二忌满载运行;新车或刚大修好的车满载运行将会对机件造成损坏;因此,在最初的1000ｋｍ内,国产车不能超过额定载荷的75％－80％；进口车不能超过额定载荷的90％;三忌提前拆除限速片;限速片是一个装在化油器与进气管之间的节流装置;驾驶员不应提前将它拿掉,而应在初速1000ｋｍ结束后结合初驶保养情况再将它拿掉;进口车一般没有加限速片,完全靠驾驶员自己控制车速;四忌跑长途;新车跑长途,会使发动机连续工作的时间增长,造成机件磨损加剧;五忌紧急制动;紧急制动不但使磨合中的制动系统受到冲击,而且加大了底盘和发动机的冲击负荷,所以在最初行驶的300ｋｍ内不要采用紧急制动;如确有突发情况,也应尽量先踏下离合器踏板,以减少对发动机冲击;六忌不及时换档;行驶中应及时换档,不能使用高速低档行驶或低速高档行驶,也不要长时间使用一个档位;七忌用油不规范;新车使用的机油不能低于厂家规定的标号;八忌驾驶操作粗心大意;汽车起动后应原地升温,待水温达到起步温度后再起步;驾驶中要选择良好路面,尽量避免急加速和急刹车同时还应随时注意发动机的声音、温度等;九忌不进行初驶保养;十忌担任教练车;福克斯日常使用进口凯迪拉克1、福克斯防盗系统的一些特点：福克斯的防盗系统的工作原理通常所说的PATS系统,是将点火钥匙内芯片的信息,通过点火开关附近线圈天线,与仪表内的防盗模块通讯,防盗模块根据内部的逻辑计算来判断是否为合法钥匙,再与发动机电脑PCM进行数据比对,比对正确可以启动;如果为非法钥匙则将信号送至发动机电脑PCM,由PCM来禁止启动和运行发动机;如果仪表与PCM没有进行匹配钥匙设定和编程,发动机将无法启动;福克斯PATS系统的设定更加复杂,从而使车辆更为安全;当更换仪表、更换PCM、配钥匙都要进行防盗系统的编程,而编程需要到福特全球安全网站查询密码,而密码是每拾几分钟就变换一次,授权经销商的经过CAF认证的维修技师,通过CAF的相关人员才能查询密码;所以对于想通过更换仪表、PCM、配钥匙达到盗车目的是非常非常难的;在进行涉及更换仪表、发动机电脑模块时,必须提供所有的原车钥匙,一把钥匙无法进行PATS系统设定和编程;所以,只要安全地保管你的车钥匙,盗贼无法将你的车开走借给他人使用车辆后,可以用你存放的备用钥匙来验证是否另外配过钥匙,如配过会使你的备用钥匙不能启动发动机;2、金属漆与素漆的差别、车身钢板的防护：网上经常有朋友比较金属漆和素漆白色、红色、、、硬度差别的问题,其实车上漆的硬度没有很大差别以长安福特所用的杜邦漆为例：不管是喷涂何种颜色的漆,都是使用双工序工艺,也就是在最外层都是一种透明的清漆亮油,最终漆的硬度都是由它决定的,所以福克斯不存在金属漆与素漆硬度差别的问题;福克斯的车身钢板都是经过镀锌和电泳涂装工序,且电泳涂装工艺可使钢板的防腐性能大大提高,因为电泳漆膜具有涂层丰满、均匀、平整、光滑;硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺;3、保养里程的确定：汽车是由数千个零部件组成,在使用过程中,都会有不同程度的老化与磨损,其中有些零部件的的寿命与行驶里程有关,而有些零部件的寿命与时间有关;所以,按里程或运行时间定期保养与维护是十分必要的;定期保养间隔里程的确定：厂家对国产福特汽车提供从5千公里起、每次间隔1万公里,共四次免费换油;这个间隔里程,是统计国内大中城市车辆平均使用情况得出的;如果您的车是经常在市内运行堵车、短距离行驶每次不超过20公里、环境脏如沙尘等,就需考虑适当缩短保养间隔里程;我们建议北京地区车辆最好每5千公里定期保养一次,如车辆运行的较少,也要保证每半年定期保养与维护一次;关于自带机油,是由于维修站无法保证你提供的机油是合格的、不是假冒的,一旦由于机油造成发动机的损坏,厂家不会再给保修承诺你愿意用自己的机油而失去保修吗一旦使用的是假机油,造成的损失恐怕几百桶机油都换不回来;两种好的机油也不能混用,每次换油时并不能保证将发动机内的旧油完全放净,所以更换油品种类的次数尽量少;4、福特车冷却系统液面的特点：福克斯冷却系统与当今其它高档车一样,是带有压力的系统,常年使用冷却液,发动机的工作温度是在100摄氏度以上;由于冷却系统中多处采用橡胶软管,所以当你观察冷却液面时会发现处于下限附近;这是由于橡胶管在内部压力的作用下会膨胀,使容积变大,造成液面下降的现象;检查时在冷车状态,将储液罐的口盖打开,会发现液面会随着上升一段,只要此时液面不低于最低线就正常;注意查完后一定要盖好该盖少量缺失时可以添加蒸馏水或纯净水;5、如何热车发动机运转平稳,并不是要等到基本怠速才是,而是没有缺缸、抖动、机油压力正常时;所有说水温标指示正常温度的专家,你们知道要达到这个条件要原地着车多少时间吗在室外温度零下5摄氏度时,30分钟够吗高怠速变到正常怠速的时间要多长有的车要二十分钟以上;原地着车热车有几个缺点：油耗高,显而易见易出现火花塞积碳,出现冷启动不良现象;发动机的磨损并未减少：磨损与发动机的转数有关,以平均每分钟1000转计算,30分钟转30万转；而行车热车,以10分钟计算、平均转速2000转计算,发动机共转20万转；并已走出5公里以上所以原地着车热车并不可取;更何况还有排放问题6、福克斯倒车雷达虚报的原因：表面有脏物仔细观察福克斯原车的倒车雷达探头,会发现外表是由两个园组成,中心园是雷达信号发出和接收的地方,边上的园是装饰,在两园之间有一个均匀的缝隙,如果这个缝隙中有脏物,如打蜡后留下的残蜡、泥土、冬季洗车后结的冰,就会影响倒车雷达的探测结果,就会出现误报解决办法：清洁该缝隙注意打蜡后该部位的清洁;还有一种原因会造成误报：后杠维修后产生的现象;由于该探头的安装是有位置和角度要求的,如果角度不对,也会造成误报;7、 OBD,简单说就是“随车诊断系统”,具体监测车辆的排放状况,以及发动机控制、废气再循环、燃油蒸发控制等,当监测到超出设定的排放限值、发动机工作不正常如失火等状况时,仪表上的发动机故障警告灯MIL就必须点亮,以提示驾驶员尽快去维修;如果是因为油品或其它偶然因素导致两个连续驾驶循环的排放超标,故障灯将被被点亮,如果连续三个驾驶循环后没有继续监测到排放超标,故障灯会自动熄灭,但存储的故障码依然存在,在发动机四十次预热循环后,如未检测到异常,故障码将被清除;通常带OBD的车的典型硬件配置有：发动机故障灯、后氧传感器、数据诊断接头、燃油蒸发控制装置、废气再循环系统等;看不到的控制软件：全新的发动机控制程序含缺火监测程序、三元催化监测程序、故障灯显示控制程序等;简单看就是打开钥匙门后,仪表上的发动机故障灯会亮;8、关于车窗除雾的方法：车窗、尤其是前风挡,结雾后对行车安全有很大影响,如何尽快除雾,是许多驾驶员还不太明白的;首先我们来看为什么会结雾：玻璃上的雾气,是空气中的水分在冷的玻璃表面凝结的结果,而空气中的水分的多少,与空气温度有着很大关系,当空气温度变低的时候,空气中的多余水分就会凝结成微小的水滴,这就是空中云彩的形成,也是冬季我们呼出的哈气为什么是白色的原因;引进两个概念：空气中的绝对湿度和相对湿度;绝对湿度：是指在一定温度时,在该温度下的空气中水分的含量;相对湿度：是绝对湿度和相同温度下可能达到的最大绝对湿度即同温度的饱和空气的绝对湿度的比值;简单来说,当温度降低时,空气中的相对湿度就会提高,当相对湿度达到饱和状态时,水分就会析出----结露;此时温度即露点温度在车上结露的原因：车窗温度低于露点温度时,就会在其表面形成雾气;随车车上人员不断呼出的水分增加,雾气形成越加剧;利用车上的空调系统可以应对各种天气条件下的结雾问题：a 提高车内温度,其作用是降低空气中的相对湿度,随着温度的上升,空气中的相对湿度会不断下降,在车窗上结雾的趋势就会降低;b 开启空调制冷,其作用是降低空气中的绝对湿度;c 当外界湿度不是很大时,使用外循环;当外界湿度大时,使用内循环;d 最强的除湿方法是：一方面选择较高的空调出风温度,另一方面将空调压缩机工作,风向吹向风档玻璃,根据外界温度和湿度,选择内外循环模式;过冷的风吹向前风档玻璃,也会使风档玻璃外部产生结露现象,此时需要提高吹向风档风的温度;当车窗上的雾气消失后,就可以关闭空调压缩机了,一旦再结雾再开;现在也有使用各种涂剂防止车窗结雾的,其原理是利用水分子不在其表面附着的的特性,使结雾能力下降;其主要成分有甘油、皂液等;缺点是涂抹后前风当玻璃的清晰度会降低,夜间对面灯光会形成光晕现象,涂抹一次的有效时间比较短,可管数日;冬季和夏季使用空调的风向选择有所不同：一般夏季开启冷风,由于冷空气会向下流动,风向要选择向上或迎面吹向,这样有利于冷空气在室内循环,还不易造成吹腿部而形成的腿部受寒的不良反应;冬季开启暖风,由于热空气会向上流动,风向要响下吹,保证足部和腿部的温度,这样还不易形成吹头部过热,使人昏昏沉沉的问题;9、后尾灯的起雾现象：正常的物理现象;一般车内的空气湿度较高时、而车外温度较低时,就会在交界面的物体玻璃、铁板内壁上形成水分凝结--结露所以,当你的车窗玻璃上有雾气形成时,与车内相通的后尾灯“玻璃”就有形成雾气的条件对于三厢车,由于后备箱基本隔绝于前车厢除非你翻倒后座,如果在下雨时打开过后备箱有雨水淋入,或是后备箱内有比较潮湿的物体比如擦车布、冲洗过毡垫、放置过潮湿脚垫等,或是后备有漏水问题需要检查排除,都会造成在较冷环境时尾灯内壁出现雾气的现象所以后尾灯出现雾气现象时并不一定说明尾灯有问题10、前大灯的起雾现象：福克斯的大灯并不是完全密封的“真空灯”,是由通气口设计的大灯总成;大灯在一些条件下有可能产生一些雾气,比如洗车后;由于洗车时环境湿度大,在此时用冷水冲洗大灯,就会使灯内空气变凉而收缩,吸入部分潮湿空气;当环境温度很低时,灯玻璃表面很凉,就会在内部形成雾气附着,这与冷天车内乘坐人员比较多时呼出的水汽比较多车窗内部起雾的道理一样;对于车灯内部的雾气,需要开启大灯加热内部的空气使部分空气排出然后关闭大灯使部分空气进入,这样在比较干燥的环境下就会逐渐消除灯内过湿的空气,消除灯的起雾现象;所以在有雾气时,需要多一些时间开灯;当然,如果灯的密封装置有问题,会在洗车时有较多水分进入,这个可以到4S检查和解决;。

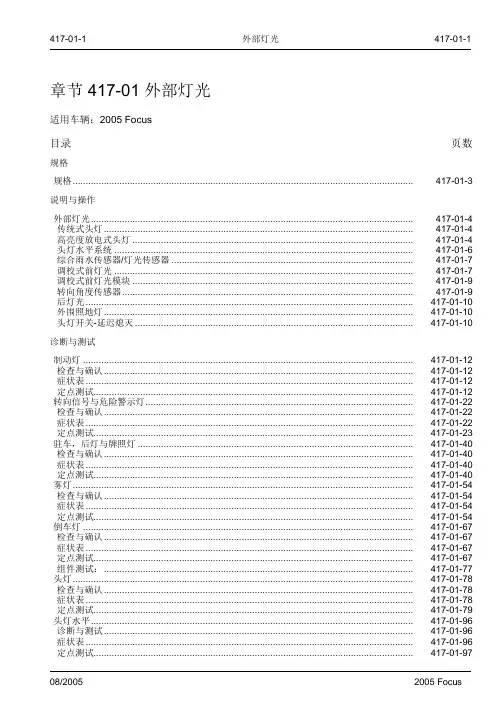

章节 417-01 外部灯光适用车辆：2005 Focus目录页数规格规格................................................................................................................................... 417-01-3 说明与操作外部灯光............................................................................................................................ 417-01-4 传统式头灯....................................................................................................................... 417-01-4高亮度放电式头灯 ............................................................................................................ 417-01-4头灯水平系统 ................................................................................................................... 417-01-6综合雨水传感器/灯光传感器 ............................................................................................. 417-01-7调校式前灯光 ................................................................................................................... 417-01-7调校式前灯光模块 ............................................................................................................ 417-01-9转向角度传感器................................................................................................................ 417-01-9后灯光.............................................................................................................................. 417-01-10外围照地灯....................................................................................................................... 417-01-10头灯开关-延迟熄灭 ........................................................................................................... 417-01-10诊断与测试制动灯 ............................................................................................................................... 417-01-12 检查与确认....................................................................................................................... 417-01-12症状表.............................................................................................................................. 417-01-12定点测试........................................................................................................................... 417-01-12转向信号与危险警示灯....................................................................................................... 417-01-22 检查与确认....................................................................................................................... 417-01-22症状表.............................................................................................................................. 417-01-22定点测试........................................................................................................................... 417-01-23驻车，后灯与牌照灯 .......................................................................................................... 417-01-40 检查与确认....................................................................................................................... 417-01-40症状表.............................................................................................................................. 417-01-40定点测试........................................................................................................................... 417-01-40雾灯................................................................................................................................... 417-01-54 检查与确认....................................................................................................................... 417-01-54症状表.............................................................................................................................. 417-01-54定点测试........................................................................................................................... 417-01-54倒车灯 ............................................................................................................................... 417-01-67 检查与确认....................................................................................................................... 417-01-67症状表.............................................................................................................................. 417-01-67定点测试........................................................................................................................... 417-01-67组件测试：....................................................................................................................... 417-01-77头灯................................................................................................................................... 417-01-78 检查与确认....................................................................................................................... 417-01-78症状表.............................................................................................................................. 417-01-78定点测试........................................................................................................................... 417-01-79头灯水平............................................................................................................................ 417-01-96 诊断与测试....................................................................................................................... 417-01-96症状表.............................................................................................................................. 417-01-96定点测试........................................................................................................................... 417-01-97组件测试 ........................................................................................................................... 417-01-120一般程序头灯调整 ............................................................................................................(32 113 0) 417-01-121 头灯调整—车辆配备：调校式前灯光 ................................................................(32 113 0) 417-01-122 前雾灯调整......................................................................................................................... 417-01-123拆卸与安装远光灯灯泡—车辆配备：高亮度放电式头灯...................................................................... 417-01-125 近光灯灯泡—车辆配备：高亮度放电式头灯...................................................................... 417-01-126 驻车灯灯泡—车辆配备：高亮度放电式头灯...................................................................... 417-01-127 头灯开关 ............................................................................................................................ 417-01-128 制动灯开关......................................................................................................................... 417-01-130 前雾灯................................................................................................................................ 417-01-132 头灯水平马达—车辆配备：高亮度放电式头灯 .................................................................. 417-01-133 头灯水平马达 ..................................................................................................................... 417-01-134 头灯总成 ............................................................................................................................ 417-01-135 后灯总成 ............................................................................................................................ 417-01-137规格说明与操作外部灯光传统式头灯头灯单元原本都是塑料制品并且使用不规则的反光线以获得最佳的灯光反射。
章节 419-10 多功能电子模块适用车辆： 2005 Focus目录页数说明与操作模块控制功能..................................................................................................................... 419-10-2诊断与测试通用电子模块 (GEM).......................................................................................................... 419-10-3 操作说明........................................................................................................................... 419-10-3检查与确认....................................................................................................................... 419-10-4故障代码表....................................................................................................................... 419-10-4症状表.............................................................................................................................. 419-10-6拆卸与安装灯光控制模块 (LCM) .......................................................................................................... 419-10-7 通用电子模块 (GEM).......................................................................................................... 419-10-9说明与操作模块控制功能在此无可使用之信息。
307-02A-1 变速箱冷却—配备4-速自动变速箱(4F27E)车辆307-02A-1 章节307-02A 变速箱冷却—配备4-速自动变速箱(4F27E)车辆适用车辆：2005 Focus目录页数规格规格................................................................................................................................... 307-02A-2说明与操作变速箱冷却 ........................................................................................................................ 307-02A-3 变速箱冷却....................................................................................................................... 307-02A-3变速箱警告灯 ................................................................................................................... 307-02A-3变速箱油温度(TFT)传感器 ................................................................................................ 307-02A-3诊断与测试变速箱冷却 ........................................................................................................................ 307-02A-4 检查与确认....................................................................................................................... 307-02A-4症状表.............................................................................................................................. 307-02A-4拆卸与安装变速箱油冷却器 ............................................................................................. (17 834 0) 307-02A-5 变速箱油冷却器管.......................................................................................... (17 857 0) 307-02A-7规格说明与操作变速箱冷却变速箱冷却注意：不可经由锁紧高于规格中扭力的方式来维修泄漏。

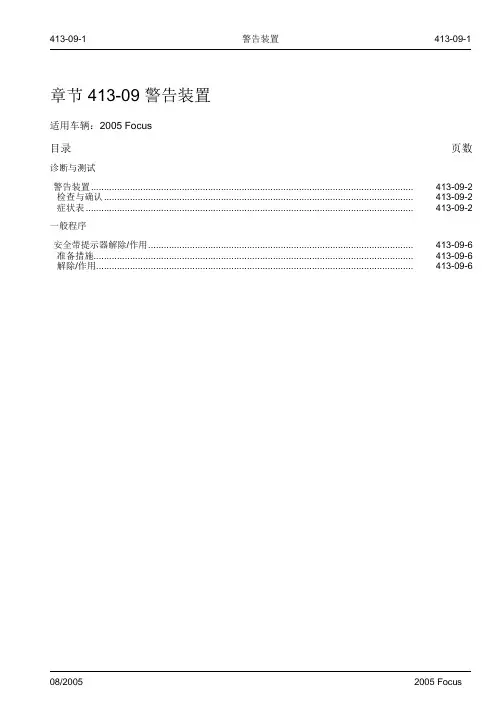

章节 413-09 警告装置适用车辆：2005 Focus目录页数诊断与测试警告装置............................................................................................................................ 413-09-2 检查与确认....................................................................................................................... 413-09-2症状表.............................................................................................................................. 413-09-2一般程序安全带提示器解除/作用...................................................................................................... 413-09-6 准备措施........................................................................................................................... 413-09-6解除/作用.......................................................................................................................... 413-09-6诊断与测试警告装置有关图标与接头信息请参阅线路图章节 501-20A。
福克斯电气系统维修手册(共28篇第3篇) 福克斯电气系统维修手册第3篇：动力电池维护与故障排除这一篇将详细介绍动力电池的维护和故障排除方法，帮助维修人员快速解决动力电池相关的问题。
1.动力电池概述1.1 动力电池组成及结构动力电池由多个电池单体组成，各电池单体通过连接器连接成串联或并联电池组，电池组外部还包括保护盒和散热器等组件。
1.2 动力电池工作原理动力电池是通过化学能转化为电能，然后供应给电动机，驱动车辆运行。
1.3 动力电池常见故障常见故障包括电池损坏、电压不稳定、充电不完全等。
2.动力电池维护2.1 电池寿命管理采用合理的充电和放电策略，延长电池的使用寿命。
2.2 温度管理保持电池在适宜的温度范围内工作，避免过热或过冷。
2.3 充电管理合理选择充电器型号，安全、高效地进行充电。
2.4 维护记录记录电池的使用情况、维护记录和维修历史，方便故障排除和维护。
3.动力电池故障排除3.1 故障诊断通过故障代码和故障现象，确定故障所在位置和可能原因。
3.2 故障处理根据故障诊断结果，采取相应的维修措施，修复故障。
3.3 故障预防通过监测和维护，提前发现可能出现的故障迹象，采取措施预防故障发生。
附件：1.动力电池维修工具清单2.动力电池维护记录表格法律名词及注释：1.电气安全法电气安全法是指对电气设备和电气工作进行管理的法律法规。
2.动力电池安全监控系统动力电池安全监控系统是监测电池运行状态和检测故障的系统，用于保障电池的安全运行。
3.高温保护装置高温保护装置是用于监测电池的温度，当温度过高时，自动切断电源，以避免损坏电池。
章节 412-03 空调适用车辆：2005 Focus主题页数规格规格 ................................................................................................................................... 412-03-2说明与操作空调 ................................................................................................................................... 412-03-3 手动温度控制 ................................................................................................................... 412-03-3诊断与测试空调 ................................................................................................................................... 412-03-7拆卸与安装空调(A/C)压缩机－1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4) ..................................... 412-03-8 离合器与离合器磁场线圈－1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4)- (34 628 0) ..........................................................................................................(34 628 0) 412-03-14 压缩机至冷凝器泄放管路－1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4) ........................ 412-03-15 蒸发器芯节流管 .................................................................................................(34 624 0) 412-03-17 吸入蓄压器 ........................................................................................................................ 412-03-20 冷凝器芯 ............................................................................................................................ 412-03-22 冷凝器至蒸发器管路 .......................................................................................................... 412-03-25 低压切断开关 ..................................................................................................................... 412-03-29 高压切断开关 ..................................................................................................................... 412-03-32 蒸发器芯－LDH ................................................................................................................. 412-03-35 蒸发器输出管路 ................................................................................................................. 412-03-39规格说明与操作空调手动温度控制手动温度控制位于中央面板上。

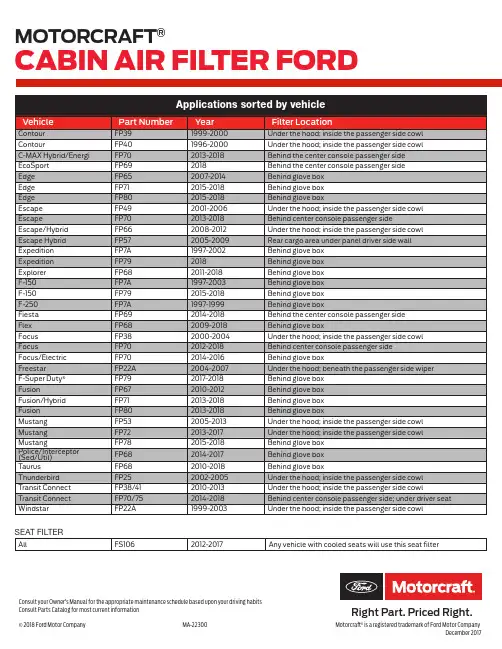

章节 412-02 暖气与通风适用车辆：2005目录页数规格规格................................................................................... 412-02-2说明与操作暖气与通风............................................................................. 412-02-3暖气芯与蒸发器芯风箱.................................................................... 412-02-3诊断与测试暖气与通风............................................................................. 412-02-8拆卸与安装鼓风机马达............................................................................. 412-02-9暖气芯与蒸发器芯风箱 .............................................................. 412-02-15暖气芯—.............................................................................. 412-02-29分解与组装暖气芯与蒸发器芯风箱—车辆配备：手动温度控制........................................ 412-02-33 暖气芯与蒸发器芯风箱—车辆配备：自动温度控制........................................ 412-02-38暖气与通风暖气芯与蒸发器芯风箱暖气芯与蒸发器芯风箱包含鼓风机马达，粉尘滤清 器，暖气芯，蒸发器芯（在配备空调（）的车辆上）, 电力加热暖气（若有配备）以及各种出风方向的风 门。
308-06-1 手动变速箱/ 变速箱外部控制—车辆配备：5-速手动变速箱(MTX-75) 308-06-1 章节308-06 手动变速箱/ 变速箱外部控制—车辆配备：5-速手动变速箱(MTX-75)适用车辆：2005 Focus目录页数规格规格................................................................................................................................... 308-06-2诊断与测试外部控制............................................................................................................................ 308-06-3 检查与确认....................................................................................................................... 308-06-3症状表.............................................................................................................................. 308-06-3定点测试........................................................................................................................... 308-06-3拆卸与安装排档杆 ........................................................................................................... (16 524 0) 308-06-5 排档拉索........................................................................................................ (16 575 0) 308-06-7规格诊断与测试外部控制检查与确认1. 确认顾客的问题。
3. 警告：在释放变速箱油时，小心不要烫伤。
未遵守此说明，可能会造成人员伤害。
注意：塞住变速箱油冷却器管，以避免漏油或污染内部。
4. 将一段适当长度的排油管连接于变速箱油冷却器回油管。
5. 将车辆降低。
6. 将排油管插入一10公升的容器内。
7. 注意：为避免损坏变速箱，不可使发动机11. 注意：为避免损坏变速箱，不可使发动机在怠速以上运转。
注意：如果油的回流率在30秒钟内低于0.95公升，14. 注意：为避免损坏变速箱，不可使发动机在怠速以上运转。
让发动机以怠速运转并泵出3公升的自动变速箱油。
19. 安装散热器下护板。
20. 将车辆降低。
21. 将3公升的自动变速箱油加入变速箱内。
23. 注意：为避免损坏变速箱，不可使发动机在怠速以上运转。
运转发动机并检查自动变速箱油高度并视需要车上维修油底壳、垫片与过滤器专用工具名称金属表面清洁剂Loctite 5699自动变速箱油拆卸1. 顶起并支撑车辆。
有关额外的信息，参阅章节100-02。
2. 注意：将一适当的容器置于油底壳下。
注意：油底壳内充满了自动变速箱油，且无法在拆卸前排放。
拆除油底壳。
‧拆除螺栓。
‧利用专用工具，使密封剂分离。
3. 利用金属表面清洁剂或相似者，彻底的清除油底壳与变速箱外壳表面上的密封剂。
2. 安装油底壳。
3. 将车辆降低。
4. 检查变速箱油高度。
3. 拆除油滤器。
5. 注意：记下2个长螺栓的位置。
拆除主控制阀体与蓄压器。
安装1. 注意：细常的弹簧是用于空档与驱动蓄压器。
2. 注意：确认手动阀是在手动控制阀换档杆内。
3. 锁紧主控制阀体固定螺栓。
‧依下面的顺序锁紧螺栓。
7. 安装油底壳。
有关额外的信息，参阅本章节中的油底壳、垫片与过滤器。
5. 安装油滤器。
2. 拆除TSS传感器(图中变速箱已拆除)。
‧检查TSS传感器孔径。
4. 检查O-形环油封是否有裂痕或切口；视需要安装一个新的。
2. 将车辆降下。
3. 检查变速箱油高度，视需要添加自动变速箱油。
章节308-02离合器控制一车辆配备：5-速手动变速箱(MTX-75)适用车辆：2005 Focus目录页数规格规格...................................................................................... 308-02-2 诊断与测试离合器控制................................................................................ 308-02-3 拆卸与安装离合器总泵................................................................................ 308-02-4 离合器分泵.............................................................. (16 862 0) 308-02-9TO -润滑油、密封胶与黏着剂诊断与测试离合器控制请参阅章节308-00o拆卸与安装离合器总泵左驾车辆1•拆下通风格栅。
有关额外的信息，请参阅章节 50—02。
［前端车身饭件，拆卸与安装，通风格 栅］ 所有车辆2.拆下空气滤清器。
有关额外的信息，请参阅章 节303-12o ［进气分配与滤清，拆卸与安装， 空气滤清器-1.8L Duratec-HE (MI4)/2.0L Duratec-HE (MI4)］有关额外的信息，请参阅章节303-12.［进气 分配与滤清，拆卸与安装，空气滤清器-1.6L (Z6)］ 左驾车辆3•拆下蓄电池架。
有关额外的信息，请参阅章节 414-01 o ［蓄电池.固定与缆线,拆卸与安装, 蓄电池架-1.4L Duratec-16V (Sigma)/1.6L Duratec-16V(Sigma)/1.8L Duratec-HE (MI4)/2.0L Duratec-HE (M ⑷］所有车辆4.从制动油油壶中抽出制动油直到油位达到MIN 记号为止。
章节 412-02 暖气与通风适用车辆：2005 Focus目录页数规格规格................................................................................................................................... 412-02-2说明与操作暖气与通风 ........................................................................................................................ 412-02-3 暖气芯与蒸发器芯风箱 ..................................................................................................... 412-02-3诊断与测试暖气与通风 ........................................................................................................................ 412-02-8拆卸与安装鼓风机马达 ........................................................................................................................ 412-02-9 暖气芯与蒸发器芯风箱....................................................................................................... 412-02-15 暖气芯— LHD................................................................................................................... 412-02-29分解与组装暖气芯与蒸发器芯风箱—车辆配备：手动温度控制........................................................... 412-02-33 暖气芯与蒸发器芯风箱—车辆配备：自动温度控制........................................................... 412-02-38规格说明与操作 暖气与通风暖气芯与蒸发器芯风箱暖气芯与蒸发器芯风箱包含鼓风机马达，粉尘滤清器，暖气芯，蒸发器芯 (在配备空调 (A/C) 的车辆上)，电力加热暖气 (若有配备) 以及各种出风方向的风门。
鼓风机马达小心：切勿以鼓风机马达风扇朝下的方式来放置鼓风机马达。
要避免损坏风扇叶片，不可以碰触风扇。
为此，必须使用专用工具 (412-131) 来执行鼓风机马达的拆卸与安装。
专用工具压入中央轴以便拉出鼓风机马达。
暖气芯暖气芯是从暖气芯与蒸发器芯风箱(左驾与右驾)的右边进入。
在暖气芯与蒸发器芯风箱安装时可以拆卸与安装。
拆卸时，暖气芯的冷却液管路必须完全泄放。
维修时，暖气芯与冷却液的管路必须已经是安装好的。
蒸发器芯蒸发器芯装置在暖气芯与蒸发器芯风箱的右侧 (左驾及右驾)。
在维修时，蒸发器芯只能在暖气芯与蒸发器芯风箱被拆下时才可以拆卸。
说明与操作(续) 概述项目零件号码说明1 - 鼓风机马达2 - 粉尘滤清器3 - 蒸发器芯4 - 暖气芯项目零件号码说明5 - 电力加热暖气 (若有配备)6 - 温度混合门马达7 - 空气分配风门–除雾出风口说明与操作(续)空气流动–除雾出风项目零件号码说明1 - 暖气2 - 冷气说明与操作(续)空气流动–中央出风口项目零件号码说明1 - 暖气2 - 冷气说明与操作(续)空气流动–足部区域项目零件号码说明1 - 暖气2 - 冷气诊断与测试暖气与通风请参考章节 412-00。
拆卸与安装 鼓风机马达专用工具拆卸器/安装器，鼓风机马达 412-1311. 依下图与表中所示之顺序拆除组件。
小心：切勿碰触鼓风机马达风扇以避免损坏风扇叶片。
未遵照此项指示会造成风扇不平衡。
小心：切勿以鼓风机马达风扇朝下的方式来放置鼓风机马达。
项目 零件号码 说明 1 - 足部区域侧饰板 2 - 手套箱螺栓参阅拆卸细节3 - 手套箱冷气管(若有配备)参阅拆卸细节项目 零件号码 说明 4 - 手套箱参阅拆卸细节5 - 辅助音响输入接头6 - 乘客座气囊取消开关接头 (若有配备)拆卸与安装项目零件号码说明7 - 手套箱盖子缓冲器 (拆开)8 - 手套箱盖子拆卸与安装项目零件号码说明9 - CJB 托架螺帽10 - CJB 托架拆卸与安装项目 零件号码 说明 11 - 进气混合门外壳螺栓12 - 进气混合门外壳参阅拆卸细节13 - 鼓风机马达参阅拆卸细节 参阅安装细节2. 依照拆卸的相反程序安装。
拆卸细节项目 2 ：手套箱螺栓1. 将手套箱螺栓外盖往下推。
拆卸与安装(续)2. 拆开仪表板中控台上的中央连接盒 (CJB)。
3. 从托架上拆开 CJB 。
1. 将 CJB 往下转动。
2. 将 CJB 拉出托架。
4. 注意：只用于右驾车辆从 CJB 上拆开发动机线束接头并固定 CJB 至一侧。
项目 3 ：手套箱冷却管 (若有配备)1. 从手套箱拆开手套箱冷却管。
项目 4 ：手套箱1. 拆下导航系统的数字激光视盘片(DVD)单元进入闸门 (若有配备)。
项目 12 ：进气混合门外壳1. 拆开进气混合门作动器接头。
拆卸与安装(续)项目 13 ：鼓风机马达1. 拆开鼓风机马达接头。
2. 放松鼓风机马达。
1. 按下释放钮。
2. 逆时针转动鼓风机马达直到停止。
3. 使用专用工具，从乘客座拆下鼓风机马达。
安装细节项目 13 ：鼓风机马达1. 注意：注意鼓风机马达上的顶点位置。
使用专用工具，使鼓风机马达从乘客侧进入安装位置。
•与另一位技术人员的辅助将鼓风机马达从驾驶侧转入安装位置，插入并尽可能的以顺时针方向转动。
拆卸与安装暖气芯与蒸发器芯风箱1. 拆开电瓶搭铁缆线。
有关额外的信息，请参阅章节 414-01。
[电瓶、固定与缆线，一般程序，电瓶拆开]2. 排放冷却系统。
有关额外的信息，请参阅章节303-03A。
[发动机冷却- 1.8L Duratec-HE(MI4)/2.0L Duratec-HE (MI4)，一般程序，冷却系统排放，充填与空气泄放] 有关额外的信息，请参阅章节 303-03B。
3. 排放空调系统。
有关额外的信息，请参阅章节412-00。
[恒温控制系统–一般信息，一般程序，空调 (A/C) 系统回收，抽真空与充填]4. 拆下发动机外盖。
5. 拆下仪表板。
有关额外的信息，请参阅章节501-12。
[仪表板与中控台，拆卸与安装，仪表板 - 车辆配备：乘客座气囊]。
有关额外的信息，请参阅章节 501-12。
[仪表板与中控台，拆卸与安装，仪表板 - 车辆未配备：乘客座气囊]6. 拆下右与左侧 A-柱饰板。
有关额外的信息，请参阅章节501-05。
[内饰板与饰件，拆卸与安装，A-柱饰板]7. 拆下右与左侧前防磨板饰板。
有关额外的信息，请参阅章节501-05。
[内饰板与饰件，拆卸与安装，前防磨板饰板]8. 依下图与表中所示之顺序拆除组件。
拆卸与安装项目零件号码说明1 - 车门止挡螺栓2 - 车门铰链螺栓参阅拆卸细节参阅安装细节3 - 前门 (图示为驾驶侧车门)参阅拆卸细节项目零件号码说明4 - 仪表板中控台侧螺栓参阅拆卸细节小心：确定前挡雨刷马达是否在停止位置。
拆卸与安装项目 零件号码 说明 5 - 前挡雨刷臂螺帽 6 - 前挡雨刷臂参阅安装细节7 - 通风格栅固定夹 8 - 通风格栅 9 - 前挡雨刷连杆螺栓项目 零件号码 说明10 - 前挡雨刷马达与连杆小心：密封冷却液管路以避免油液漏失或脏污进入。
小心：密封冷媒管路与蒸发器以避免脏污进入。
注意： 丢弃冷媒管路O 形环油封。
拆卸与安装项目零件号码说明11 - 冷却液管路参阅拆卸细节12 - 冷媒管路螺栓13 - 冷媒管路14 - 方向机柱托架顶部螺栓拆卸与安装项目零件号码说明15 - 方向机柱轴接头螺栓参阅安装细节16 - 前足部区域空气导管螺栓17 - 前足部区域空气导管18 - 暖气芯与蒸发器芯风箱侧螺栓19 - 仪表板中控台托架螺栓20 - 仪表板中控台托架21 - 后足部区域空气导管22 - 乘客室线束接头23 - 搭铁线螺栓拆卸与安装项目零件号码说明24 - 仪表板线束固定夹25 - 搭铁线螺栓26 - 暖气芯与蒸发器芯风箱侧螺栓项目零件号码说明27 - 仪表板中控台托架螺栓28 - 仪表板中控台托架拆卸与安装项目零件号码说明29 - 前足部区域空气导管螺栓30 - 前足部区域空气导管31 - 仪表板线束接头项目零件号码说明32 - 发动机室线束接头33 - 乘客室线束接头34 - 搭铁线螺栓拆卸与安装项目零件号码说明35 - 暖气芯顶部外盖螺栓36 - 暖气芯顶部外盖拆卸与安装项目零件号码说明37 - 仪表板中控台内部螺栓38 - 仪表板中控台外部螺栓参阅拆卸细节参阅安装细节项目零件号码说明39 - 仪表板中控台参阅拆卸细节小心：为了避免弄脏地毯，确定是否没有冷却液渗入脚底板。
拆卸与安装项目 零件号码 说明 40 - 暖气芯与蒸发器芯风箱排水管 41 - 暖气芯与蒸发器芯风箱9. 依照拆卸的相反程序安装。
注意：安装新的冷媒管路O-形环。
注意：安装之前先在冷媒管路的O-形环上涂抹干净的冷冻油。
拆卸细节项目 2 ：车门铰链螺栓1. 请一位技术人员帮助使用千斤顶支撑住车门。
拆卸与安装(续)项目 3 ：前门 (图示为驾驶侧车门)23..85 1. 从 A – 柱上拆开前门线束接头。
2. 拆开前门线束接头。
项目 4 ：仪表板中控台侧螺栓1. 小心：不要拆下仪表板中控台侧螺栓。
松开仪表板中控台右与左侧螺栓。
项目 11 ：冷却液管路 1.小心：如果煞车油泼洒在漆面上时，受到影响的部位必须立即使用冷水清洗。
注意：仅配备 1.4L Duratec-16V (Sigma)/1.6L Duratec-16V (Sigma) 或柴油发动机的车辆 从发动机室隔板延伸板拆开煞车油壶的固定器并固定到一侧。
2. 注意：仅配备 1.4L Duratec-16V (Sigma)/1.6L Duratec-16V (Sigma) 或柴油发动机的车辆 拆下隔板延伸板。
