一、概述本规格书适用于四分之一瓦电阻产品的设计、生产、检验和验收。
本规格书规定了四分之一瓦电阻的基本参数、技术要求、检验方法、包装、运输和储存等内容。
二、产品分类1. 按电阻材料分类：（1）金属膜电阻（2）碳膜电阻（3）金属氧化膜电阻（4）线绕电阻2. 按电阻温度系数分类：（1）正温度系数（PTC）电阻（2）负温度系数（NTC）电阻（3）恒定温度系数电阻3. 按电阻器形状分类：（1）圆柱形电阻（2）圆片形电阻（3）贴片形电阻三、基本参数1. 电阻值（R）：电阻器的实际阻值，单位为欧姆（Ω）。
2. 允许误差（±）：电阻器阻值与标称阻值之间的最大偏差，单位为百分数。
3. 最大工作电压（V）：电阻器在正常工作条件下所能承受的最大电压，单位为伏特（V）。
4. 功耗（P）：电阻器在规定的工作条件下，单位时间内产生的热量，单位为瓦特（W）。
5. 额定功率（Pmax）：电阻器在规定的工作条件下，长期连续工作而不损坏的最大功率。
6. 热阻（θ）：电阻器温度升高1℃时，功率损耗增加1W所需的热阻，单位为K/W。
7. 热稳定性：电阻器在规定的温度和湿度条件下，阻值随时间的变化率。
8. 环境温度：电阻器在规定的工作条件下的环境温度范围。
9. 防护等级：电阻器对灰尘、水分等有害物质的防护能力。
四、技术要求1. 电阻值：电阻器阻值应符合标称阻值的要求，允许误差应符合规定。
2. 工作电压：电阻器在最大工作电压下，应能正常工作，无损坏现象。
3. 功耗：电阻器在规定的工作条件下，功耗应符合额定功率的要求。
4. 热稳定性：电阻器在规定的工作条件下，阻值变化率应符合要求。
5. 环境温度：电阻器在规定的环境温度范围内，应能正常工作。
6. 防护等级：电阻器应符合规定的防护等级要求。
7. 尺寸：电阻器尺寸应符合产品标准要求。
8. 外观：电阻器表面应平整、无气泡、无裂纹、无毛刺等缺陷。
9. 包装：电阻器包装应符合规定，保证产品在运输和储存过程中的安全。
10 ohm 2w 绕线保险电阻的封装尺寸
【原创版】
目录
1.绕线保险电阻的概念和作用
2.10 ohm 2w 绕线保险电阻的参数含义
3.绕线保险电阻的封装尺寸
4.10 ohm 2w 绕线保险电阻的封装尺寸选择
正文
绕线保险电阻是一种电子元器件，主要用于保护电路，防止电路过载或短路时产生的过大电流。
它是通过将一根细线绕在一个陶瓷或塑料基座上，然后连接到电路的两端形成的。
当电路中的电流超过其额定值时，绕线保险电阻会自动熔断，切断电路，从而保护电路不受损坏。
10 ohm 2w 是绕线保险电阻的参数，其中 10 ohm 表示电阻值为 10 欧姆，2w 表示功率为 2 瓦。
这两个参数是选择绕线保险电阻时必须要考虑的。
绕线保险电阻的封装尺寸是指其外部尺寸，包括长度、宽度和高度。
封装尺寸的选择主要取决于电路板的设计，以及电阻的使用环境。
一般来说，封装尺寸越大，电阻的功率承受能力就越大。
对于 10 ohm 2w 的绕线保险电阻，其封装尺寸的选择需要根据电路的需求来定。
如果电路中的电流较大，那么需要选择封装尺寸较大的电阻，以保证其能够承受电流带来的功率。
反之，如果电路中的电流较小，那么可以选择封装尺寸较小的电阻，以节省空间。
第1页共1页。
RX24型带散热器功率型线绕电阻器
本产品具有功率大、尺寸小、过载能力强、结构坚固、可靠性高等
特点。
广泛应用于电源、变频器、电梯、工控、舞台音响、伺服等等各
类电子、电器设备中。
执行标准：
国家标准：
GB/T5729-2003 《电子设备用固定电阻器第一部分总规范》；
GB/T5732-85 《电子设备用固定电阻器第四部分分规范功率型固定电阻器》。
外形图及外形尺寸：
外形尺寸（mm）
山东航天正和电子有限公司
负荷特性及表面温升：
技术特性（主要技术参数）
注：用户有特殊要求时，可协议定制。
山东航天正和电子有限公司。

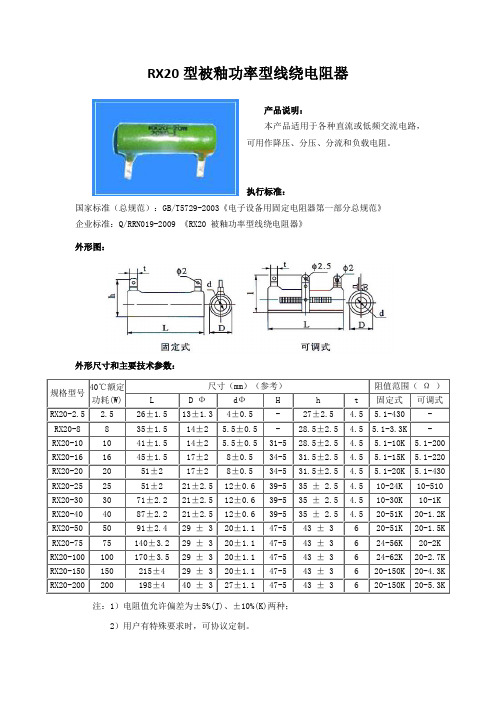

RX20型被釉功率型线绕电阻器
产品说明：
本产品适用于各种直流或低频交流电路，
可用作降压、分压、分流和负载电阻。
执行标准：
国家标准（总规范）：GB/T5729-2003《电子设备用固定电阻器第一部分总规范》
企业标准：Q/RRN019-2009 《RX20 被釉功率型线绕电阻器》
外形图：
外形尺寸和主要技术参数：
注：1）电阻值允许偏差为±5%(J)、±10%(K)两种；
2）用户有特殊要求时，可协议定制。
额定功耗与环境温度的关系
订货标记
订货方应在订货合同中写明：规格型号一标称阻值—允许值偏差
例如：额定功耗为25W 、标称阻值为10KΩ、精度为±5％的电阻器，写为： RX20-25-10KΩ-±5％。
绕线电阻参数绕线电阻，是指电阻的两端接在电路中，电流通过电阻时，引起的电势降的大小，与电流成正比，与电阻的阻值成反比。
绕线电阻的参数包括电阻值、公差、功率、温度系数、耐压等。
1. 电阻值电阻值是指绕线电阻对电流的阻碍能力，一般用欧姆(Ω)表示。
根据电路设计，在一定范围内选用适当的电阻值，以保证电路的正常工作。
绕线电阻的电阻值一般在0.1Ω~100KΩ之间，不同类型的电阻有不同的电阻值范围。
2. 公差公差是指绕线电阻的实际电阻值与标称电阻值之间的差值，一般用百分数表示。
公差越小，电阻的精度越高。
常用的公差有±1%、±5%等。
3. 功率功率是指绕线电阻耗散电能的能力，通常用瓦(W)表示。
功率越大，电阻在工作中所能承受的电能会更多。
绕线电阻的功率一般在1/8W~10W之间。
4. 温度系数温度系数是指绕线电阻阻值随温度变化的程度，通常单位为ppm/℃(百万分之一度/摄氏度)或%/℃。
温度系数越小，电阻的稳定性和精度就越高。
常用的温度系数有±200ppm/℃、±100ppm/℃等。
5. 耐压耐压是指绕线电阻在工作状态下能够承受的最大电压，一般用伏特(V)表示。
耐压越高，电阻就能够在更高电压下稳定工作。
绕线电阻的耐压一般在50V~1000V之间。
绕线电阻作为电子元件的一种，广泛应用于各种电路中，是电路中不可缺少的一部分。
在选择绕线电阻时，需要考虑电阻值、公差、功率、温度系数和耐压等参数，以保证电路的正常工作和安全性。
绕线电阻参数绕线电阻是电子元件中常见的一种电阻器，它由细长的金属导线绕成螺旋状，其中通过电流的电阻产生热量。
绕线电阻的参数包括电阻值、功率耗散能力、温度系数和精度等。
本文将对绕线电阻的各个参数进行深入探讨，以帮助读者更好地理解和应用该电子元件。
一、电阻值：绕线电阻的电阻值是指电阻器的电阻大小，用欧姆（Ω）来表示。
电阻值分为固定电阻值和可变电阻值两种类型。
固定电阻值的绕线电阻在制造过程中已经确定，并不可调节。
而可变电阻值的绕线电阻可以通过旋转或滑动电阻器的接点来调节电阻值。
二、功率耗散能力：功率耗散能力是指绕线电阻能够耗散多大功率的热量，通常以瓦特（W）来表示。
绕线电阻的功率耗散能力与电阻值和电流大小有关。
当电流流过绕线电阻时，电阻将会产生热量，功率耗散能力的大小决定了绕线电阻能否承受该热量而不损坏。
三、温度系数：温度系数是指绕线电阻在工作温度变化时电阻值的变化率。
通常以ppm/℃（百万分比每摄氏度）或%/℃（百分比每摄氏度）来表示。
绕线电阻的温度系数越小，表示其电阻值在温度变化时变化较小，稳定性较高。
四、精度：精度是绕线电阻的电阻值与标称值之间的差别。
通常以百分比来表示，例如1%、5%等。
精度越小，表示绕线电阻的电阻值与标称值之间的差别越小，其电气性能越稳定。
绕线电阻的参数包括电阻值、功率耗散能力、温度系数和精度。
电阻值表示电阻器的电阻大小，功率耗散能力表示其能够耗散的功率热量，温度系数表示其电阻值随温度变化的变化率，而精度则表示其电阻值与标称值之间的差别。
了解这些参数对于正确选择和应用绕线电阻至关重要。
对于读者而言，掌握绕线电阻的各项参数可以帮助他们更好地了解电子电路中电阻器的性能和特点。
在实际应用中，他们可以根据电路设计要求选择适当的电阻值和精度，以确保电路的正常工作。
了解温度系数可以帮助他们在高温环境中选择稳定性较好的绕线电阻，以保证电路的长期可靠性。
绕线电阻作为一种常见的电子元件，在各种电路中发挥着重要的作用。
