智能数字压力表设计

N70/N80/N90智能数字压力表使用说明书一、概述（一）功能介绍:N70/N80/N90型智能数字压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高,抗干扰性能强等优点。

整机选用96×96×100(N70)/48×96×100(N80)/ 96×48×100(N90)外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活，配用我公司PT100-系列高温熔体压力传感器或PT200-系列常温压力传感器，作为高精度压力测量与控制，可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合，还可与其他厂家的电阻应变式压力传感器配套使用;可以设定上下限值报警，具有发光管报警指示、继电器触点输出控制外部执行机构;具有高精度的电压输出模块、电流输出模块、继电器输出控制模块以及通讯模块供用户选择;本机采用人性化的操作方法，操作简单易学。

（二）主要技术指标及性能：⑴．显示器双层四位高亮度绿色和红色发光数码管⑵．显示分辨率0001⑶．显示数值范围0001－9999 Mpa（小数点可变）⑷．仪表精度0.2％FS ±1位⑸．指示灯显示效准指示灯、FUNC输出指示灯、AL1，AL2报警指示灯⑹．输入信号2/3.3 mV/V 0-20mA/4-20mA/0-5V/0-10V（定货时说明）⑺．采样速度 4 次/ 秒⑻．供电+9V 高精度直流电源(配压力传感器)/24V电源(配变送器)⑼．输出控制与满量程信号成线性的电压或电流输出⑽．主报警输出上限报警具有继电器输出（220V 1A）上限报警指示灯(OUT)亮⑾.辅助输出辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。

⑿．报警范围0001－9999 MPa （小数点可变）⒀．效准指示显示传感器满量程80％值(传感器应空载)，效准指示灯（CAE）亮⒁．使用温度及湿度 0－55 ℃ ，≤ 80％ RH ⒂．电源要求 85－265 V AC 50Hz - 60Hz⒃．外型尺寸 96×96×100mm/96×48×100 mm 48×96×100mm ⒄．开孔尺寸 92×92mm /92×46mm /46×92mm ⒅．自身重量约 400克/200克//200克（三）模块功能说明N70N80/N90智能数字压力表有2个功能模块插座，通过安装不同的模块可以实现不同的功能及类型输出。

PY500/PY500H/PY500S智能数字压力表使用说明书一、概述（一）功能介绍:PY500/PY500H/PY500S型智能数字压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高,抗干扰性能强等优点。

整机选用96×96×100(PY500)/96×48×100(PY500H)/ 48×96×100(PY500S)外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活，配用我公司PT100-系列高温熔体压力传感器或PT200-系列常温压力传感器，作为高精度压力测量与控制，可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合，还可与其他厂家的电阻应变式压力传感器配套使用;可以设定上下限值报警，具有发光管报警指示、继电器触点输出控制外部执行机构;具有高精度的电压输出模块、电流输出模块、继电器输出控制模块以及通讯模块供用户选择;本机采用人性化的操作方法，操作简单易学。

（二）主要技术指标及性能：⑴．显示器双层四位高亮度绿色和红色发光数码管⑵．显示分辨率0001⑶．显示数值范围0001－9999 Mpa（小数点可变）⑷．仪表精度0.2％FS ±1位⑸．指示灯显示效准指示灯、OUT输出指示灯、AL1，AL2报警指示灯⑹．输入信号2/3.3 mV/V 0-20mA/4-20mA/0-5V/0-10V（定货时说明）⑺．采样速度 4 次/ 秒⑻．供电+9V 高精度直流电源(配压力传感器)/24V电源(配变送器)⑼．输出控制与满量程信号成线性的电压或电流输出⑽．主报警输出上限报警具有继电器输出（220V 1A）上限报警指示灯(OUT)亮⑾.辅助输出辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。

⑿．报警范围0001－9999 MPa （小数点可变）⒀．效准指示显示传感器满量程80％值(传感器应空载)，效准指示（CAE）亮⒁．使用温度及湿度 0－55 ℃ ，≤ 80％ RH ⒂．电源要求 85－265 V AC 50Hz - 60Hz⒃．外型尺寸 96×96×100mm/96×48×100 mm 48×96×100mm ⒄．开孔尺寸 92×92mm /92×46mm /46×92mm ⒅．自身重量约 400克/200克//200克（三）模块功能说明PY500/PY500H/PY500S 智能数字压力表有2个功能模块插座，通过安装不同的模块可以实现不同的功能及类型输出。

智能数字压力表的作用智能数字压力表一般采用全自动面板调试程序，使系统校准方便快捷；采用多种抗干扰措施，使控制仪可靠工作；第一、采用光电隔离电路使输入与微处理器隔离，微处理器与输出隔离，电源与输入、微处理器、输出隔离；第二、采用软件抗干扰措施，使软件可靠工作；第三、采用硬件程序监视系统，使系统程序受到干扰后能自动恢复正常工作。

经实践应用表明若能采用以上抗干扰措施可使系统软件有很高的可靠性，确保系统工作稳定、可靠。

智能数字压力表的参数1. 数字显示位：双层四位；2. 内分辨率：32000；3. 外分辨率：0.01MPa、0.02MPa、0.05MPa 面板切换（断电保护设置≥40年）；4. 非线性：0.05%±1个字、0.1%±1个字、0.2%±1个字、0.5%±1个字；5. 二路报警设置：上限0～99.99MPa，下限0～99.99MPa；6. 继电器额定值：250VAC、5A；7. 环境温度：-10～+50℃；8. 环境湿度：≤80%RH；8. 电源：85～265V AC；9. 连续工作时间：长期；10. 开口及安装尺寸：多种。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

BGL－801Y数字远传压力表/UploadFiles/201132815343631.gif产品说明：欢迎使用本公司研发生产的数字压力远传表，这是一款把压力信号转换为电信号，输出为4-20mA的国际标准信号，传送距离可达到1-3公里的压力表。

本表拥有独立的知识产权，与传统的电阻远传压力表相比具有诸多优点：寿命高；传送精度高；采用2根线传送数据，接线简单，成本低。

一、产品简介1. 单位：Mpa 、kgf/cm2、psl、Bar、默认为Mpa。

2. 电流输出为4-20ma的国际标准信号。

二、接线方式及功能设置1. 红线接变频器24V‘电源+’，绿线接变频器‘电流输入+’，变频器‘电流输入—’和变频器24V‘电源一’用线短接。

2. 短按‘复位’键切换单位，顺序依次为Mpa→kgf/cm2→PSL→Bar断电不保存单位。

3. 长按‘复位’键5秒后全显，强制归零。

三、报警描述显示“ERO”：压力超过最大压力值可长按“复位”键5秒复位。

四、性能和技术参数精度：常温（25±5℃）不大于满量程的1%/0.5%零点：4mA满量程：20mA工作范围：0—0.6Mpa 0-1.0Mpa 0-1.6Mpa 0-2.5Mpa直流电压：12-24V（带反向保护）显示单位：Mpa kgf/cm2 PSL Bar外形尺寸：80mm厚度：48mm压力接口：20*1.5mm型号：BGL-801Y功耗：1W使用环境温度：-40℃——70℃五、注意事项：1. 产品在使用时请避免在阳光下暴晒，避免在高温下工作。

2. 本产品防水等级为防溅型，但经常雨淋或潮湿会影响产品的使用寿命。

3. 雷击可能会导致本产品损坏，所以在雷雨天气应暂时切断电源。

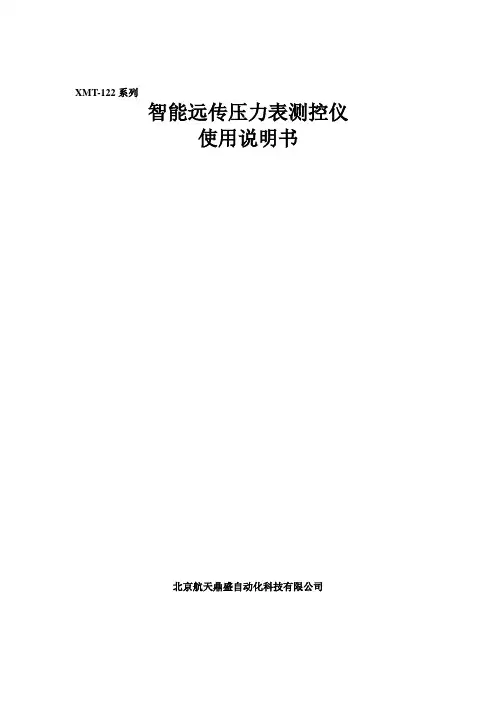

XMT-122系列智能远传压力表测控仪使用说明书北京航天鼎盛自动化科技有限公司一、概述本系列产品采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯、万能信号输入等功能，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。

可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。

采用最新无跳线技术，使输入端口具备万能信号输入功能，只需通过改变内部参数，即可实现多种输入信号（各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号）之间的轻松切换。

线路板经过优化设计及生产工艺不断完善，降低了温度漂移，提高了抗干扰性能确保产品在长期工作中的稳定性的稳定性和可靠性。

采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。

输出回路均采用光电隔离, 抗干扰能力强。

可带串行通讯接口，可与各种带串行接口的设备进行双向通讯，组成网络控制系统。

具备多种标准外形尺寸,能适用各种测量控制场合。

整机采用卡入式结构,安装十分简便。

●适用范围XMT-122智能数字显示控制仪表是智能型、高精度的电阻式测量控制仪表，与远传压力电阻传感器可构成各种量程和规格的测控系统。

（可以带峰值，谷值。

订货请来电说明。

)●功能特点自动校准和人工校准功能多重保护、隔离设计、抗干扰能力强、可靠性高良好的软件平台，具备二次开发能力，以满足特殊的功能先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便二、主要技术指标：基本误差：0.2％FS，14位A/D转换器（最大18位A/D转换器，订货时注明）。

输入信号：·远传压力电阻：（0～400）Ω采样周期：0.2S（10~200次/秒，用户可选）显示：双排四位LED数码管显示。

单排LED数码显示报警输出：仪表可带多个继电器输出，继电器触点容量 AC220V/5A或AC220V/1A。

数字压力表数字压力表结合了的微处理技术和先进的模数转换算法，达到高精度、低功耗的要求。

大屏幕液晶显示技术，独特的背景灯技术，使数据在夜晚也能清楚易读。

采纳进口芯片，对仪表数据采集、记忆、测量保持值，手动回零。

外壳采纳不锈钢全密封，耐腐蚀、抗震动，可应用在多种多而杂的环境中。

目录使用说明及故障排出安装尺寸工作原理概述使用说明及故障排出1．本仪表适用于测量无爆炸不安全、不结晶、不凝固的无腐蚀或弱腐蚀作用的液体、气体或蒸汽的压力。

2．仪表的显示部分应避开强光照射，否则会影响液晶屏的寿命。

3．稳定压力下，本仪表可超过测量上限值10%以内使用，但长期超量程使用可能会造成传感器损坏，因此，建议使用时以测量上限值的3/4为宜。

安装尺寸数字显示压力表优势数字显示压力表具有高精度、高稳定性，误差≤1%，内电源、微功耗、不锈钢外壳，防护坚固，美观精致等特点。

数字显示压力表具有以下特点：·接线简单成本低本表只需一个接触器，无需各种保护装置，很大程度上解决了接线难的问题；采纳双稳态掌控电路，所以接触器不会产生抖动，因而不简单损坏接触器和被控设备，同时还降低了成本。

·传统的电接触点压力表必需采纳两个接触器以及多个保护装置才能工作，不仅接线麻烦，而且这些装置都是易损配件，需要常常更换，因此大大加添了使用成本。

·寿命高本表是微电脑数字化仪表，采纳双稳态掌控电路，无触点接触和机械摩擦，可连续工作十余万次。

·传统的电接点压力表采纳触点来掌控上下限，易产生火花和机械摩擦，而且在频繁工作中极易受损，寿命低；更严重的问题是假如触电粘连设备会导致损坏，这样既不能正常工作，又会造成很大的成本损失。

·耐震数字显示压力表能长时间在震动的环境下照常工作，而且显示直观不会造成视觉误差；但传统的电接点压力表无法做到这一点。

工作原理电源部分：（交流220V经过开关电路、变换为）所需的直流电压，再经稳压电路供应所需电路，或（24V）直流电压直接经稳压电路供应所需电路。

Introduction诚信为本◎为你消除后顾之忧一流技术◎为您提供一流产品我们的产品在电力、石化、冶金、军工、计量等行业得到广泛应用，受到用户的好评。

我们的目标是将“ ”打造成行业知名品牌，为广大客户提供专业的压力、温度校鼎诚待」身Catalog人才为根‖诚信为本‖客户为尊创新为魂‖共赢为道‖品牌为珍SER1001BSER1001A新型便携式高压气体压力泵，结构紧凑，操作方便，升降压平稳，稳压速度快。

本产主要用途：校验压力（差压）变送器校验压力开关校验精密压力表、普通压力表校验禁油压力表产品特点：◎ 造压可达10MPa（同行独此一家）◎ 独特二次加压设计，加压轻松自如◎ 5秒钟快速稳压技术指标：◎ 造压范围：(-0.098 ～ 10)MPa ◎ 调节细度：10Pa◎ 输出接口：M20×1.5（两个）◎ 外形尺寸：340mm×150mm×120mm ◎ 重 量：3Kg (带底板6Kg)科赛尔Page 4订购信息：SER1001A (-0.098 ～ 6)MPa SER1001B (-0.098 ～ 10)MPa SER8001各种规格接头 选购SER8002高压软管 选购SER8004油气分离器 选购随机附件：合格证 一个说明书 一份密封圈 20个装箱清单 一份SER1001A/B便携式气压泵主要用途：校验压力（差压）变送器校验压力开关校验精密压力表、普通压力表校验禁油压力表产品特点：轻便设计，便于携带手动造压，集正压与真空一体5秒钟快速稳压技术指标：造压范围：(-0.098 ～ 4)MPa 调节细度：10Pa输出接口：M20×1.5（两个）外形尺寸：250mm×150mm×120mm 重 量：1.7Kg订购信息：SER1002A（-0.098 ～4)MPa SER1002B (-0.098 ～2.5)MPa SER1002C (-0.098 ～0.4)MPa SER8001各种规格接头 选购SER8002高压软管 选购SER8004油气分离器 选购随机附件：合格证 一个说明书 一份密封圈 20个装箱清单 一份手持气体压力泵SER1002A/B/C科赛尔SER1003(A)手动高压气压泵主要用途：校验压力（差压）变送器校验压力开关校验精密压力表、普通压力表校验禁油压力表产品特点：◎ 造压可达10MPa（同行独此一家）◎ 高效手动加压泵，加上独特二次加压设计，加压轻松自如◎ 军工密封技术，5秒钟快速稳压技术指标：◎ 造压范围：(-0.098 ～ 10)MPa ◎ 调节细度：10Pa◎ 输出接口：M20×1.5（三个）◎ 外形尺寸：410mm×280mm×200mm ◎ 重 量：10Kg采用隔热处理，防止环境对压力稳定性影响外形尺寸：290mm×220mm×160mm 订购信息：SER8001各种规格接头 选购SER8002高压软管 选购SER8004油气分离器 随机附件：合格证 一个说明书 一份密封圈 20个装箱清单 一份手动微压泵SER1004科赛尔SER1005(A)电动真空发生器电动真空源为箱式结构，采用功率低、转速平稳的真空泵与各种机械阀结构，具有造压订购信息：SER1005电动真空发生器（指针显示，手动控压）SER1005A电动真空发生器（数字显示，可设定压力上、下限，实SER8001各种规格接头 选购SER8002高压软管 选购SER8004油气分离器 选购随机附件：合格证 一个说明书 一份密封圈 20个电源线 一条装箱清单 一份订购信息：SER1006电动气压发生器（指针显示，手动控压）SER1006A电动气压发生器（数字显示，可设定压力上、下限，实现自动控压功能）SER8001各种规格接头 选购SER8002高压软管 选购SER8004油气分离器 选购SER8005一带四转换接头 选购随机附件：合格证 一个说明书 一份密封圈 20个电源线 一条装箱清单 一份电动气压发生器SER1006APage 11科赛尔SER1008气体减压器校验台本产品采用最新设计方案，将气体减压器作为一个整体，无须拆卸检定，大大提高了检定将气体减压器作为一个整体，无须拆卸检定新型截止阀、限压阀，使压力调节自如电动增压，减轻工作量低压区( 0 ～ 4 )MPa；高压区( 0 ～ 25 )MPa气瓶压力6 MPa以上时，高压区压力可增至25 MPa 气瓶压力3 MPa以上时，高压区压力可增至13MPa输出接口：M20×1.5（四个）外形尺寸：700mm×420mm×300mm 重 量：25Kg 工作电压：220V订购信息：SER3000（6MPa） 一台（选购）SER3000（25MPa） 一台（选购）SER8001各种规格接头 选购随机附件：合格证 一个说明书 一份密封圈 20个配套高压软管 2套专用接头 一个装箱清单 一份电动减压器检定台科赛尔SER2001便携式液压泵新型便携式液压泵，本产品结构紧凑，操作方便，升降压平稳，稳压速度快，介质采主要用途：校验压力（差压）变送器校验压力开关校验精密压力表、普通压力表产品特点：体积小、操作方便升压速度快，5秒钟即可升压至60MPa稳压速度快，30秒内即可达到0.05%F.S稳定度介质采用一级过滤，保证设备性能技术指标：造压范围：( 0 ～ 60 )MPa 工作介质：变压器油输出接口：M20×1.5（两个）外形尺寸：350mm×200mm×150mm 重 量：3Kg (带底板3Kg)订购信息：SER8001各种规格接头 选购SER8002高压软管 选购SER8003油水隔离器 SER8005一带四转换接头 选购随机附件：合格证 一个说明书 一份密封圈 20个装箱清单 一份手动高压油压泵Page 15科赛尔SER2012手动高压水压泵新型手动高压水压泵，本产品采用316L全不锈钢组件，透明开放式结构，可靠性高、操作维本产品采用液体压缩原理，脱离传统单向阀结构设计，造压效率更高，稳压速度更快，且本主要用途：校验压力（差压）变送器校验压力开关校验精密压力表、普通压力表校验禁油压力仪表产品特点：◎ 无单向阀结构，稳压速度更快技术指标：◎ 造压范围：(-0.09 ～ 100)MPa ◎ 工作介质：变压器油◎ 输出接口：M20×1.5（三个）◎ 外形尺寸：530mm×430mm×200mm ◎ 重 量：15Kg订购信息：SER2003(0 ～ 72)MPa SER2003A(0 ～ 100)MPa SER8001各种规格接头 选购SER8002高压软管 选购SER8003油水隔离器 选购SER8005一带四转换接头 选购随机附件：合格证 一个说明书 一份密封圈 20个装箱清单 一份手动高压油(水)压泵Page 17科赛尔SER2005(A)电动液压源订购信息：SER2005电动液压源（指针显示，手动控压）SER2005A电动液压源(数字显示，可设定压力上、下限，实现自动控压功能)SER8001各种规格接头 选购SER8002高压软管 选购SER8003油水隔离器 选购SER8005一带四转换接头 选购随机附件：合格证 一个说明书 一份密封圈 20个电源线 一条装箱清单 一份精密数字压力表其它指标：◎ 外形尺寸：115mm×130mm×45mm ◎ 通讯接口：三芯航空插头◎ 重 量：0.6Kg订购信息：SER3000压力检定软件 选购压力量程选择参见“SER3000智能压力校验仪”压力量程选型表随机附件：合格证 一个说明书 一份电源适配器 一个检定证书 一份（选）装箱清单 一份主要用途：校验压力（差压）变送器校验压力开关校验精密压力表、普通压力表产品特点：◎ 内置手操器功能、可以校验HART智能压力变送器（选配）◎ 双排大屏幕液晶显示带背光◎ mmH2O、mmHg、psi、kPa、MPa、Pa、mbar、bar、kgf九种压力单位切换◎ 带DC24V输出◎ 带电流、电压测量◎ 带开关量测量◎ 带通讯接口（选配）压力测量：◎ 量程：(-0.1 ～ 250)MPa ◎ 精度：±0.05%F.SSER3000智能压力校验仪新型多功能压力校验仪，采用主机和数字模块结合的方式，可外接多量程数字压力模块，带电流、电中科赛SER3000T智能压力校验仪使用环境：◎ 环境温度：（-20～50）℃◎ 相对温度：<95%◎ 存贮温度：（-30～80）℃供电配置：供电方式：锂电池或适配器供电电池工作时间：60小时（24V不带载）电池充电：约4小时SER01(-100~0)kPa SER02(0 ~ 5 )kPa SER03(0 ~ 10)kPa SER04(0 ~ 16)kPa SER05(0 ~ 25)kPa SER06(0 ~ 40)kPaSER07( 0 ~ 60)kPaSER08(0 ~ 100)kPaSER09(0 ~160)kPaSER10(0 ~250)kPaSER11(0 ~400)kPaSER12(0 ~600)kPaSER13( 0 ~ 1)MPaSER14(0 ~ 1.6)MPaSER15(0 ~ 2.5)MPaSER16(0 ~ 4)MPaSER17(0 ~ 6)MPaSER18(0 ~ 10)MPaSER19(0 ~ 16)MPaSER20(0 ~ 25)MPaSER21(0 ~ 40)MPaSER22(0 ~ 60)MPaSER23(0 ~ 100)MPaSER24(0 ~ 160)MPaSER25(0 ~ 250)MPa直接电脑显示压力值接SER3000T显示压力值01 （-2 ~ +2 ）kPa02 （-5~ +5）kPa 03 （-10 ~ +10）kPa04 （-16 ~ +16）kPa05 （-25~ +25）kPa06 （-40 ~ +40）kPa07 （-60~ +60）kPa08 （-100 ~ +100）kPa09（-100~ +160）kPa其它指标：◎ 外形尺寸：210mm×230mm×90mm◎ 通讯接口：三芯专用航空插头◎ 重 量：1Kg订购信息：SER3000压力自动检定软件 选购智能数字压力模块选型表（表压，精度0.05%F.S）双量程选型表（表压，精度0.05%F.S） 选购随机附件：科赛尔SER3003血压计智能标准器压力检定软件SER3000/3100科赛尔SER3100AQ全自动气压校验台产品特点：◎ 大容腔，三个仪表快速接头，同时检定两块被检表，每个输出口采用过滤装置，进口复合密 封圈，寿命很长，管路无单向阀设计，密封更 可靠；◎ 带活塞行程显示功能，满行程报警提示；过流、过压及误操作均有保护功能；◎ 发生压力快速、稳定、无超调，符合相关压力仪表检定规程；◎ 手动、自动、手动阶跃、自动阶跃、开关测量、计算机控制；◎ 具有自动控制与手动微调相结合的功能，利于精密压力表的检定；◎ 计算机自动进行数据采集、计算、保存、生成检定结果并打印证书及报告；◎ 主机、模块可拆卸，方便送检。

CST273智能数字压力校验仪操作说明
压力表的检定：
1、将被校表和CST273智能数字压力校验仪连接到压力泵上；
2、按压力将定规程的要求，以CST273智能数字压力校验仪为标准表，校验压力表。

压力开关的检定：
1、将压力开关和CST27智能数字压力校验仪连接到压力泵上；
2、用导线连接压力开关的接线端子以及CST273智能数字压力校验仪的SW和COM插孔；
3、按电测切换键，将电测项目切换为开关测量；
4、按压力开关的检定规程，以CST273智能数字压力校验仪为标准表，校验压力开关。

压力变送器的检定：
1、将压力变送器和CST273智能数字压力校验仪连接到压力泵上；
2、用导线连接压力变送器的接线端子以及CST273智能数字压力校验仪的mA和V插孔，并在其中串联接入150欧姆的电阻；
3、按电测切换键，将电测项目切换为电流电流测量，按24V键打开24V电源输出；
4、按压力变送器检定规程，以CST273智能数字压力校验仪为标准表，校验压力变送器。

保养与维护：
1、使用结束后，要在远离灰尘、清洁干燥的环境下存放；
2、使用时，注入压力应均匀缓慢，以免造成对CST273智能数字压力校验仪的损坏；
3、长期使用时，应注意对CST273智能数字压力校验仪进行充电，以免锂电池耗尽，造成对设备不必要的损坏；
4、当CST273智能数字压力校验仪发生测量不准或故障时，应对其进行重新设置，或致电厂家。

PY500/PY500H/PY500S智能数字压力表使用说明书一、概述（一）功能介绍:PY500/PY500H/PY500S型智能数字压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高,抗干扰性能强等优点。

整机选用96×96×100(PY500)/96×48×100(PY500H)/ 48×96×100(PY500S)外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活，配用我公司PT100-系列高温熔体压力传感器或PT200-系列常温压力传感器，作为高精度压力测量与控制，可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合，还可与其他厂家的电阻应变式压力传感器配套使用;可以设定上下限值报警，具有发光管报警指示、继电器触点输出控制外部执行机构;具有高精度的电压输出模块、电流输出模块、继电器输出控制模块以及通讯模块供用户选择;本机采用人性化的操作方法，操作简单易学。

（二）主要技术指标及性能：⑴．显示器双层四位高亮度绿色和红色发光数码管⑵．显示分辨率0001⑶．显示数值范围0001－9999 Mpa（小数点可变）⑷．仪表精度0.2％FS ±1位⑸．指示灯显示效准指示灯、OUT输出指示灯、AL1，AL2报警指示灯⑹．输入信号2/3.3 mV/V 0-20mA/4-20mA/0-5V/0-10V（定货时说明）⑺．采样速度 4 次/ 秒⑻．供电+9V 高精度直流电源(配压力传感器)/24V电源(配变送器)⑼．输出控制与满量程信号成线性的电压或电流输出⑽．主报警输出上限报警具有继电器输出（220V 1A）上限报警指示灯(OUT)亮⑾.辅助输出辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。

⑿．报警范围0001－9999 MPa （小数点可变）⒀．效准指示显示传感器满量程80％值(传感器应空载)，效准指示（CAE）亮⒁．使用温度及湿度 0－55 ℃ ，≤ 80％ RH ⒂．电源要求 85－265 V AC 50Hz - 60Hz⒃．外型尺寸 96×96×100mm/96×48×100 mm 48×96×100mm ⒄．开孔尺寸 92×92mm /92×46mm /46×92mm ⒅．自身重量约 400克/200克//200克（三）模块功能说明PY500/PY500H/PY500S 智能数字压力表有2个功能模块插座，通过安装不同的模块可以实现不同的功能及类型输出。

MIK-YC180数字远传压力表(4-20mA电流输出型)软件操作使用说明书版本号：MIK201604键(Loc)参数；键修键，显示本组下一个参数名；按键可以顺序翻阅参数名称，按步骤②对需要修改的参数进行设置。

查阅或设置第一组参数最键将退出设置；键可以键，（I-20）——20mA(Sn)——输入信号类型选择(信号类型改变时，必须在点按键后，再常按键退出参数设置状态，已使内部AD重新配置)（dot）――测量显示小数点位置选择（d-En）――多点标定允许：标定禁止：标定允许（d-n0）――标定点数（2～9点）(标定点数改变时，必须在点按键后，再常按键退出参数设置状态，已使内部配置重新生效)（d-00）――测量点0对应的显示及采样值（d-01）――（d-o8）――各测量点对应的显示及采样值标定操作【标定方法】1根据传感器量程及激励恒流确定输入范围;2信号范围确定后，进入第二组参数，查看参数，若参数发生变更，必须点按键确认保存，再常按键退出设置状态已使内部AD重新配置生效，若值没有变更，则继续操作;3根据显示需要设置、参数;4设置参数为允许，（仅当允许时，方可显示设置后续参数）;5根据所选压力传感器，确认标定点数并设置，若参数发生变更，也必须点按键保存，再常按键退出设置状态已使内部配置重新生效，若值没有变更，则继续操作; 6点按键到参数，设置为起始点压力显示值，并将闪烁位移到最高位（千位），待压力稳定，点按键采样该点并保存;7按步骤6设置并采样其它压力点，压力标定结束点只显示到在参数规定的点数;8点按键确认后显示参数时，表明标定结束，若重新标定，点按键，按⑥～⑦操作;9长按键不松开，退出第二组参数。

注意：标定过程中的～顺序给定的压力值大小必须是单调递增的，即后一点的给定压力值一定大于前一点给定的压力值，否则将出现标定错误(显示Err提示)。

键进入第二组第一个参数;键保存通过减键保存，表示零点校正成功！。

计量标准技术报告计量标准名称：0.05级数字压力计标准装置计量标准负责人：胡海利建标单位名称（公章）：滦南县质量技术监督检验所填写日期：2019年12月05日目录一、建立计量标准的目的……………………………………………………….…. ……….……….( 1 )二、计量标准的工作原理及其组成…………………………………………….…. ……….……….( 1 )三、选用的计量标准器及主要配套设备……………………………………….…. ….…………….( 2 )四、计量标准的主要技术指标………………………………………………..…….……………….( 3 )五、环境条件…………………………………………………………………….……..…………….( 4 )六、计量标准的量值溯源和传递框图……………………………………………...……………….( 5 )七、计量标准的测量重复性考核……………………………………………..…….……………….( 6 )八、计量标准的稳定性考核…………………………………………………………………………….( 7 )九、检定或校准结果的测量不确定度评定……………………………………………...………….( 8 )十、检定或校准结果的验证……………………………………………………………..………….( 9 ) 十一、结论………………………………………………………………………………..………….( 10 ) 十二、附加说明……………………………………………………………..……………………….( 11 )六、计量标准的量值传递框图上级计量标准本级计量标准工作用计量器具计量标准名称：0.02级活塞式压力计标准装置准确度等级：0.02级保存机构：唐山市计量测试所计量标准名称：0.05级数字压力计标准装置测量范围：（-0.1～60）MPa准确度等级：0.05级直接比较法直接比较法实际测量情况为在重复性条件下测量1次，以测量算术平均值为测量结果，则可得到：标准不确定度：自由度：()(1)9(101)81v p m n =-=⨯-=被 3.2 输入量p 标的标准不确定度()u p 标的评定输入量p 标的标准不确定度的来源主要是标准数字压力计的不确定度，标准器选用（0～4）MPa 、0.05级数字压力计。

数字电接点压力表使用说明书一、产品概述数字电接点压力表是一种用于测量流体压力，并具有电接点输出功能的工业仪表。

该仪表采用数字技术进行压力传感和信号处理，具有高精度、稳定性好、易于设置和配置等优点。

数字电接点压力表广泛应用于石油、化工、电力、环保等行业的压力控制和监测。

二、产品特点1.高精度测量：采用先进的压力传感器和信号处理技术，实现高精度的压力测量，误差范围小。

2.电接点输出：配置一组电接点，用户可根据需要设定上下限压力，实现自动控制或报警输出。

3.直观显示：采用高清晰度数码管显示，用户可直接读出测量压力值，同时了解电接点的状态。

4.配置灵活：可根据用户需求配置不同规格的传感器、电接点数量及输出类型，满足多种应用需求。

5.稳定性好：采用独特的防水设计和密封技术，保证仪表在恶劣环境下稳定工作。

6.易于操作和维护：操作面板简洁明了，方便用户设置和调整；同时，维护工作相对简单，降低使用成本。

三、使用说明1.安装与接线：a. 按照产品安装说明书的指导正确安装数字电接点压力表。

确保安装位置便于观察和操作，同时考虑必要的防护措施。

b. 正确连接电源线和电接点输出线，确保连接牢固可靠，以防发生意外事故。

2.参数设置：a. 通过操作面板或配套的软件工具，根据实际应用需求设定上下限压力值。

b. 调整电接点的控制范围和动作模式，以满足系统的控制要求。

3.运行与观察：a. 确保流体管道中充满介质，并处于正常工作状态。

b. 观察数字电接点压力表的显示值，确保其与实际压力值相符。

如有异常，应检查传感器和连接线路，必要时进行校准或维修。

4.报警与控制：a. 当实际压力超过设定的上下限时，数字电接点压力表会自动切换电接点的状态，触发报警或控制动作。

b. 根据系统要求，对数字电接点压力表的报警和控制功能进行测试和验证。

5.日常维护：a. 定期检查数字电接点压力表的外观和安装情况，确保无损坏和松动。

b. 对仪表进行定期的压力校准，以确保其测量的准确性和稳定性。
