冷态试验方案(3).

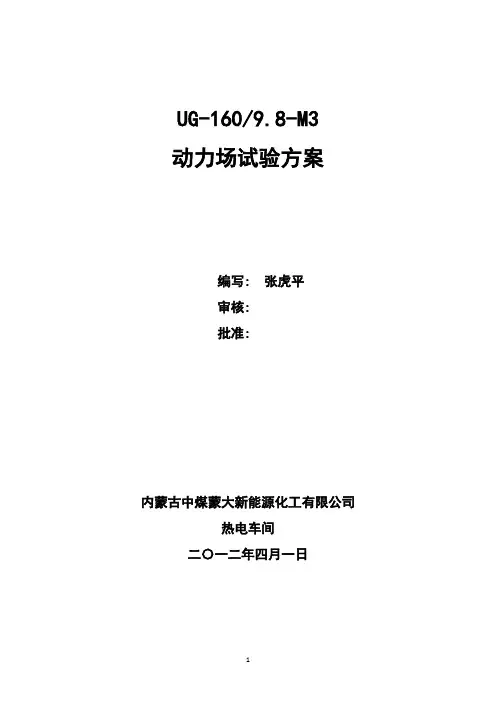

UG-160/9.8-M3动力场试验方案编写: 张虎平审核:批准:内蒙古中煤蒙大新能源化工有限公司热电车间二〇一二年四月一日一、试车的组织机构及参加人员试车总指挥:调试指挥人: 车间主任调试单位负责人现场技术负责人: 安全员设备技术员工艺技术员调试单位技术人员调试验收负责人: 安环部，生产部参加人员: 工艺试车组成员,施工安装人员,电气仪表人员.二、试验目的对锅炉进行冷态空气动力场试验，目的是检验系统及转机整体运行情况，掌握转机及系统中挡板、液力耦合器的调节特性，标定压力、流量测量仪表，测试及调整进入燃烧室的一、二次风速，测试流化床的布风板阻力和料层阻力特性，找出临界流化风量及灰循环系统的特性，为锅炉的启动运行及燃烧调整提供参考资料。

通过对这些参数的调整、测量、试验，并对结果进行分析，确定锅炉燃烧系统最佳运行方式，从而保证锅炉燃烧稳定、完全、炉内温度场、速度场及热负荷分布均匀，防止结焦和燃烧设备损坏，降低有害气体排放，保证汽温、汽压稳定，以适应机组负荷变化的要求，在一定范围内自由调节。

为运行中料层厚度提高参考值等。

三、风量标定启动引风机、一次风机，高压风机、二次风机，调定各试验项目所需工况，保持稳定运行。

标定和测试如下项目：1、二次风机风量标定按照下表测试：2、标定二次风风量测量装置在风量测量装置前或后一直段上进行测试标定。

按照下表测试：3、在炉膛内二次风口测试二次风速，检查各风口气流的方向、调整各风口气流的均匀性。

同时，检查炉膛内各播煤风口气流状况。

4、一次风机风量标定按照下表测试：5、对总一次风风量测量装置标定调节一次风机的挡板开度，在风量测量装置前一直段进行测试标定。

按照下表测试：6、对上一次风风量测量装置标定调节一次风机的挡板开度，在测风装置前一直段进行测试标定。

按照下表测试：7、在炉膛内一次风口测试一次风速，检查各风口气流的方向、调整各风口气流的均匀性。

三、测定布风板阻力及测定不同料层厚度风量与阻力关系。

锅炉冷态通风试验方案a.锅炉概况及烟风系统概述每台锅炉配有两台引风机，两台离心式一次风机和两台离心式二次风机。

b.试验目的对锅炉风烟系统进行通风试验，目的是检验系统及转机整体运行情况，掌握转机及系统中烟风挡板的调节特性，标定压力、流量测量仪表，测量及调平四角各层一次风速，为锅炉的启动运行及燃烧调整提供参考资料。

c.试验前应具备的条件1) 引风机、一次风机、二次风机、密封风机、空气预热器、电气除尘器等设备安装及分部调试结束；2) 各风烟道挡板包括给煤机出口挡板、燃烧器入口挡板均已调试结束，大风箱及所有风烟道安装完毕且密封；3) 检查并确认所有烟道、风道内部做业已结束，且清理干净，无遗物。

4) 电气除尘器、空气预热器、以及炉底等处的灰渣斗已封闭，相应的放灰阀调试结束；5) 风烟系统的所有热工、电气仪表经过校验，指示准确；辅机的联锁保护、炉膛压力保护、声光报警信号试验合格；6) 试验用测试元件加工且安装完毕，现场照明充足，无杂物堆放；7) 通风试验所需临时测点已安要求安装完毕。

8) 检查辅机试运记录（包括引风机、一次风机、二次风机、空气预热器）是否完善，辅机的质量检查验评表是否完善。

9) 按辅机调试方案相关内容检查辅机的联锁保护试验是否合格，记录是否齐全。

d.试验项目及步骤通风试验前按照烟风系统和辅机的启动规程，启动空气预热器、引风机、一次风机、二次风机。

维持炉膛压力-70Pa，逐渐增加送一次风量和二次风风量，并在最大通风量工况下运行30分钟。

在此期间注意检查各风门挡板的动作时否正常、各种风压风量测量装置的读数是否合理、各辅机的运行是否有异常等，若发现问题应及时解决。

在锅炉通风正常后，根据试验要求调节风量和风压，调节各烟风挡板的开度。

每次改变工况后，应稳定5分钟再进行测量。

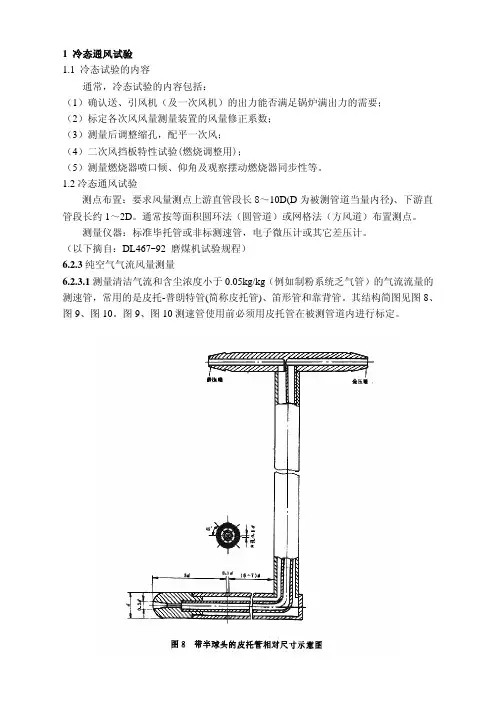

1) 一次风机入口风量的测量按照正式测量元件的读数，选取三个相差较大的工况在一次风机入口的临时测点处对一次风机风量进行测量，同时记录正式测量元件的测量值。

一、试验目的1、确定燃烧系统的配风均匀程度，确定旋流燃烧器一、二次风配风的均匀性，确定风烟系统风门挡板的风量特性。

2、确定燃烧器及燃烧系统的阻力特性。

3、确定燃烧器的流体动力特性。

4、研究炉膛火焰充满度及炉膛结焦的空气动力场原理。

5、研究锅炉燃烧对受热面壁温影响、汽温偏差影响以及非正常工况燃烧的空气动力特性。

二、试验前准备工作1、在根据试验观察及试验要求，炉膛应该铺设足够保证安全的脚手架，脚手架不应该影响炉内气流特性，应该装设足够的炉内照明，便于试验观察。

2、试验前2小时启动引风机、送风机、一次风机对炉膛进行吹扫，确保试验时炉膛内部环境不至于太恶劣，保证试验顺利进行。

3、在试验前要对燃烧器喷口、风烟系统挡板进行全面的测量、校对，保证试验真实，能正确模拟出锅炉内部空气动力场情况。

三、试验监测内容1、观测炉膛气流的充满度充满度一般用有效气流面积占整个炉膛截面积之比计算，充满度越大说明炉内涡流区域越小，炉膛利用率越高则且气流在炉膛内的流动阻力也越小。

2、观测炉内气流动态气流是否冲刷墙壁，若存在，炉膛容易结焦或产生高温腐蚀；气流在炉膛断面上的分布的均匀性，若存在偏斜时，则会造成偏斜一侧的温度过高，气温产生偏差，受热面超温，结焦等不正常情况的发生。

3、观测炉内射流相互干扰情况燃烧器内、外二次风以及一次风、中心风的相互干扰情况。

四、观测方法1、飘带法优点：这是空气动力场试验中最简单的一种方法，可用长飘带显示气流方向，用短飘带显示微风区、回流区，用飘带网观察某一截面的全面气流情况；缺点：在微风区用飘带指示气流方向的敏感性差，若飘带过长，则指示气流方向的准确性差，做记录时，工作量较大。

2、烟花示踪法将烟花置于燃烧器一次风喷口内并点燃，喷出的烟花轨迹即为炉内气流的运动轨迹，通过观察、照相、摄像等方法记录下烟花在一、二、次风射流中的轨迹，以此直观观察和分析该燃烧器及炉膛的空气动力工况。

循环流化床锅炉的冷态试验一、冷态试验前的准备工作冷态试验前必须做好充分的准备工作,以保证试验顺利进行;1.锅炉部分的检查与准备将流化床、返料系统和风室内清理干净,不应有安装、检修后的遗留物；布风板上的风帽间无杂物,风帽小孔通畅,安装牢固,高低一致；返料口、给玉米芯口、给煤砂口完好无损,放渣管通畅,返料阀内清洁；水冷壁挂砖完好,防磨材料无脱落现象,绝热和保温填料平整、光洁；人孔门关闭,各风道门处于所要求的状态;2.仪表部分的检查与准备试验前,对与试验及运行有关的各机械零点进行调整且保证指示正确;准备与试验及运行有关的电流表、电压表、压力表、~1500PaU 型压力计、乳胶管;在一、二次风机和引风机进出口处进行温度和压力测点以及仪表的安装;布风板阻力和料层阻力的差压计、风室静压表等准备齐全并确定性能完好、安装正确;测定好风机频率百分数与风机转速的对应关系;3.炉床底料和循环细灰的准备炉内底料一般可用燃煤的冷渣料或溢流灰渣;床料粒度与正常运行时的粒度大致相同;选用的底料粒度为0~6mm,有时也可选用粒度为0~3mm的河沙;如果试验用炉床底料也做锅炉启动时的床料,可加入一定量的易燃烟煤细末,其中煤的掺加量一般为床料总量的5~15%,使底料的热值控制在一定范围内;床底料的准备量为3~5m3;在做物料循环系统输送性能时,还要准备好粒度为0~1mm的细灰3~5m3;4.试验材料的准备准备好试验用的各种表格、纸张、笔、称重计、编织袋;5.锅炉辅机的检查与准备检查机械内部与连接系统等清洁、完好；地脚螺栓和连接螺栓不得有松动现象；轴承冷却器的冷却水量充足、回路管畅通；润滑系统完好;6.阀门及挡板的准备检查阀门及挡板开、关方向及在介质流动时的方向；检查其位置、可操作性及灵活性;7.炉墙严密性检查检查炉膛、烟道有人孔、测试孔、进出管路各部位的炉墙完好,确保严密不漏风;8.锅炉辅机部分的试运转锅炉辅机应进行分部试运,试运工作应按规定的试运措施进行;分部试运中应注意各辅机的出力情况,如给煤量、风量、风压等是否能达到额定参数,检查机械各部位的温度、振动情况,电流指示不得超过规定值,并注意做好记录;二、风机性能的测定起动风机前,各风机进口风门全关,出口风道上的风门全开;分别起动一次风机、二次风机及引风机;观察风机的运行情况,如运转情况良好,将各风机均调整在铭牌额定转速状态下,逐步打开各风机进口处的调节门,按每1/7开度分别记录风机电压、电流和各风机进出口处的风压、风温;应特别注意,各风机电流不得超过各铭牌下的额定电流;三、布风均匀性检查在布风板上铺上300~400mm的料层,一次风机风道上和引风机风道上的风门全开,依次开启引风机、一次风机,然后逐渐加大一次风机和引风机的频率百分数;待大部分床料流化起来后,观察是否有流化死角;待床料充分流化起来后,维持流化1~2分钟,再迅速关闭一次风机、引风机、同时关闭风室风门,观察料层情况;若床内料层表面平整,说明布风基本均匀;若料层表面高低不平,高处表明风量小,低处说明风量大,应停止试验,检查原因并及时消除;四、流化床空气动力特性试验流化床锅炉空气动力特性试验,包括布风板阻力和料层阻力测定,并确定临界流化风量或风速,进而确定热态运行时的最小风量或风速;1.布风板阻力特性试验测定布风板阻力时布风板上应无任何床料,一次风风道和引风机通道的挡板全部开放,包括一次风机和引风机进口处的挡板;所有炉门、检查门全部关闭;依次启动引风机、一次风机,并逐渐加大风机频率,平滑地改变送风量,同时调整引风机,使二次风口处或炉膛下部测点处负压保持为零;一次风机电机频率从0~100%,再从100~0%,每增加或减小5%频率百分数记录一次数据;每次读数时,要把一次风机的频率百分数、电流、电压和风室静压的对应数据都记录下来;2.料层阻力特性试验当布风板阻力特性试验完成后,在布风板上分别铺上300mm、400mm、500mm、600mm的床料作床层;床料铺好后,将表面整平,用标尺量出其准确厚度,然后关好炉门,开始试验;测定料层阻力和测定布风板阻力的方法相同,调整一次风机、引风机频率使二次风口处负压为零,测定一次风机频率每增加5%开度时的风室静压;一次风机的频率百分数、电流、电压和风室静压的对应数据都记录下来;以后逐渐改变床层厚度,重复测定一次风机风门每增加5%开度时的风室静压,并记录一次风机的频率、电流和风室静压;3.确定冷态临界流化风量在测定料层阻力时,检查床料情况,床料由部分流化床过渡到全部流化起来的风量为临界流化风量;点火及运行中在对应料层厚度下,运行风量不许低于临界流化风量;五、物料循环系统输送性能试验试验前,全开立管正下的松动风风门,关闭输送风风门;取下在返料器上观察孔的视镜,试验用的粒度为0~1mm的细灰由此加入;开启返料用萝茨风机,缓慢打开输送风风门,密切注视床内的下灰口;当观察到下灰口有少许细灰流出时,记录此时风机的电流以及输送风风门的开度、风室静压;然后继续按5%递增输送风风门开度,并在每一开度下保持一分钟,用袋取出此20秒内流下的细灰并称重;记录相应开度下风机的电压、电流、输送风风门的开度、风室静压以及一分钟流下的细灰重量;试验中应注意连续加入细灰以维持立管中料柱的高度,并保持试验前后料柱高度一致;六、给料装置包括给砂、给煤、给玉米装置输送性能试验试验前,应检查给料装置各部件连接是否可靠,主轴、轴承有否损伤,转动部是否灵活,电机转动方向是否正确;并使润滑部润滑油注满;给料通道内无安装遗留工具和杂物,通道通畅,通道上所有挡板门全开;所有检查完毕后,才能进行试验;试验时,按额定转速的5%递增电机转速,并取此转速下1分钟的输送量进行称重,记录电机转速和1分钟所输送的物料重量;。

UG-160/9.8-M3动力场试验方案编写: 张虎平审核:批准:内蒙古中煤蒙大新能源化工有限公司热电车间二〇一二年四月一日一、试车的组织机构及参加人员试车总指挥:调试指挥人: 车间主任调试单位负责人现场技术负责人: 安全员设备技术员工艺技术员调试单位技术人员调试验收负责人: 安环部，生产部参加人员: 工艺试车组成员,施工安装人员,电气仪表人员.二、试验目的对锅炉进行冷态空气动力场试验，目的是检验系统及转机整体运行情况，掌握转机及系统中挡板、液力耦合器的调节特性，标定压力、流量测量仪表，测试及调整进入燃烧室的一、二次风速，测试流化床的布风板阻力和料层阻力特性，找出临界流化风量及灰循环系统的特性，为锅炉的启动运行及燃烧调整提供参考资料。

通过对这些参数的调整、测量、试验，并对结果进行分析，确定锅炉燃烧系统最佳运行方式，从而保证锅炉燃烧稳定、完全、炉内温度场、速度场及热负荷分布均匀，防止结焦和燃烧设备损坏，降低有害气体排放，保证汽温、汽压稳定，以适应机组负荷变化的要求，在一定范围内自由调节。

为运行中料层厚度提高参考值等。

三、风量标定启动引风机、一次风机，高压风机、二次风机，调定各试验项目所需工况，保持稳定运行。

标定和测试如下项目：1、二次风机风量标定按照下表测试：2、标定二次风风量测量装置在风量测量装置前或后一直段上进行测试标定。

按照下表测试：3、在炉膛内二次风口测试二次风速，检查各风口气流的方向、调整各风口气流的均匀性。

同时，检查炉膛内各播煤风口气流状况。

4、一次风机风量标定按照下表测试：5、对总一次风风量测量装置标定调节一次风机的挡板开度，在风量测量装置前一直段进行测试标定。

按照下表测试：6、对上一次风风量测量装置标定调节一次风机的挡板开度，在测风装置前一直段进行测试标定。

按照下表测试：7、在炉膛内一次风口测试一次风速，检查各风口气流的方向、调整各风口气流的均匀性。

三、测定布风板阻力及测定不同料层厚度风量与阻力关系。

锅炉冷态试验方案编制：日期：审核：日期：批准人：日期：一、锅炉冷态试验的目的：1、为锅炉点火启动、热态安全、稳定运行提供必须的参数依据。

2、掌握锅炉以及主要辅机的冷态特性，及时发现设备存在的缺陷并为消除缺陷提供依据。

二、冷态试验的条件及准备：1、锅炉所有的检修项目结束，检修工作票全部收回。

2、锅炉各人孔门、检查孔确定无人后关闭严密。

3、施工用的脚手架全部拆除，锅炉平台、楼梯栏杆完整，通道通畅无障碍，现场照明充足，消防器材齐全。

4、各部膨胀指示器完整无卡涩，刻度清晰，并指示在冷态标注位置。

5、锅炉所有表计完整，指示正确。

6、准备好足够的试验用床料，床料一般用从炉底排出的炉渣，床料粒度要求和正常运行时燃料的料度(0-9mm)大致相同。

7、检查和清理风帽，防止风帽堵塞，检查风帽和布风板连接是否严密和牢固。

8、准备好试验用的各种表格、纸张等。

三、主要试验内容：1、布风板空板阻力试验；2、冷态床料阻力特性试验；3、布风均匀性试验；4、锅炉辅机电气连锁试验；5、油枪雾化试验；6、锅炉保护试验；7、电除尘器空载升压试验；8、锅炉水压试验。

四、冷态试验方法：1、布风板空板阻力试验测定布风板阻力时，布风板上无床料，开始测定时，关闭所有炉门。

启动引风机、一次风机，逐渐开大调节风门挡板，缓慢、平滑地增加风量。

一般每次增加4000—6000mз/h风量，记录一次风风量、风压、风温和风室风压的数据，一直增加到最大风量。

然后再从最大风量逐渐减少，并记录相对应的风量、风温、风压。

用上行和下行数据的平均值作为布风板阻力的最后数据。

在平面直角坐标系中用平滑的曲线；把这些点连接起来，便得到布风板机阻力的风量变化关系；曲线进行数学处理，即可得到布风板阻力的计算公式。

试验时负压50-100Pa。

2、冷态料层阻力特性试验测出在布风板上分别铺上400--500mm厚度时的风量、风温和风室压力，只有在床料接近临界流化时风量调节幅度要小一些。

35t/h油页岩循环流化床锅炉冷态测试实验方案为确保锅炉顺利进行冷态点火启动和热态安全、稳定运行，对锅炉和辅机设备进行冷态试验是十分必要的。

通过冷态试验，一方面检查锅炉的制造、安装情况，了解锅炉主要部件和配套辅机的冷态工作特性，另一方面可为热态提供必要的运行参数，从而保证锅炉燃烧安全，防止床面结焦和设备烧损，保证锅炉启动后汽温汽压稳定。

根据汪清35t/h油页岩循环流化床锅炉的实际情况，按照《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号；《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号；《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号；汪清35t/h油页岩循环流化床锅炉设计说明书，编制该锅炉冷态实验方案。

试验完毕后，编制试验报告。

第一部分锅炉烟风系统调试方案目录一、设备概况二、风机启动试运应具备的条件三、烟风系统的启动调试四、风机试运行技术指标五、系统试运行技术指标六、启动试运过程中的安全注意事项一、设备概况1.1 锅炉系统简介略，写报告时添上1.2 锅炉技术参数略，写报告时添上1.3 锅炉设计煤质分析略，写报告时添上二、风机启动试运应具备的条件2.1试运现场脚手架拆除，场地应清扫干净，沟盖板盖好，照明充足，地面平整，无任何妨碍分部试转及危及人身安全的障碍物，并备有必要的通讯设施。

2.2风机内部及烟风道内清扫干净，清扫后要进行质量检查并签证，然后所有检查孔门关闭严密；检查风机内部没有任何杂物，绝对不允许有诸如建筑材料、钢板边角料、废弃螺栓、螺母等易被风吸进去的东西。

2.3检查、校正风机整个转子平衡，确认电动机轴线与风机主轴线一致，联轴器的安装找正工作完成且符合要求。

2.4风机联轴器联接牢固，安全护罩装好，各部地脚螺栓紧固无松动；地脚螺栓及其余各部分螺栓紧固良好，裸露的转动部分应有保护罩或围栏；保温工作全部结束，符合制造厂规定的要求，并经联合验收合格。

目录1 前言 (1)2 试验目的 (1)3 编写依据 (1)4 设备概况 (1)5 试验需具备的条件 (4)6 试验内容及方法 (4)7 安全措施 (5)8 组织措施 (5)9 试验所需仪器、材料 (5)10 职业健康及环境因素控制 (5)1 前言XX电厂4×600MW机组＃2锅炉系上海锅炉厂生产的SG2028/17.5-M916型亚临界参数、控制循环、四角切圆燃烧方式、一次中间再热、单炉膛平衡通风、固态排渣、全钢架结构、露天布置的 型汽包炉。

应大唐贵州发耳发电有限公司要求，我院锅炉所计划于近期对＃2锅炉进行冷态一次风调平试验，使锅炉热态运行时能更有效的组织好炉内燃烧工况，提高锅炉燃烧安全性和经济性。

2 试验目的通过测试和调整可调缩孔，使每台磨煤机的各根一次风管的一次风速基本一致，从而保证进入炉膛的一次风口风速基本相同，使进入炉内的气流不偏斜，炉内空气动力场充满度好。

使锅炉热态运行时更有效的组织好炉内燃烧工况，提高燃烧安全性和经济性。

3 编写依据3.1 《电站锅炉风机现场性能试验》（DL/T469-2004）3.2 《电站锅炉性能试验规程》（GB10184-1988）4 设备概况4.1主要设备规范送风机型号：ASN-2800/1400（动叶可调轴流式）风机转速：990 r/min出力：290m3/s全压：4329 Pa额定功率：1600kW引风机型号：SAF36.5-23.7-2（动叶可调轴流式）风机转速：745 r/min出力：600 m3/s全压：10000 Pa额定功率：6900kW一次风机型号： PAF19-15-2（动叶可调轴流式）风机转速：1911 r/min出力：72.06～100.83 m3/s全压：12680～17157 Pa额定功率：2400kW密封风机型号：MF9－25-12No.13D型（离心式）出力：12.61 m3/s全压：9000 Pa中速辊式磨煤机型号：ZGM113N型磨盘转速：24.2 r/min原煤颗粒：0～40mm=16%，HGI=80，W Y=4%）标准研磨出力 78.7 t/h（当R90磨机设计最大出力 64.18 t/h(设计煤种)入磨一次风量 25.14 kg/s=10～40%煤粉细度 R90出口风温： 65～110℃分离器型式：动静组合式旋转分离器旋转分离器设计转速：65～140 r/min煤粉细度R90的调节范围：10～40%磨辊加载方式：液压变加载4.2主要设计参数（设计煤种）4.3煤粉燃烧器主要设计参数（设计煤种，BMCR工况）5．试验需具备的条件5.1锅炉本体、燃烧器、烟风系统，制粉系统，电除尘等经检查合格，内部杂物已清除干净，具备冷态通风条件。

循环流化床锅炉冷态通风试验方案1冷态通风试验的目的对锅炉进行冷态通风试验，目的是检验系统及转机整体运行情况，标定一次风风量、二次风风量测量装置，掌握转机及系统中烟风挡板的调节特性，检验整个烟风系统冷态运行特性及调节特性，为锅炉的启动运行及热态燃烧调整提供参考依据。

通过对这些参数的调整、测量、试验，并对结果进行分析，确定锅炉燃烧系统最佳运行方式，从而保证锅炉着火稳定，燃烧完全，炉内温度场、压力场、热负荷分布均匀，保证汽温、汽压稳定，以适应机组负荷变化的要求，使锅炉能够安全、经济运行。

锅炉烟风系统分别配备有一次风机、二次风机、引风机。

返料风机。

2冷态通风试验的主要项目1.1风压严密性检查试验。

1.2烟风系统挡板调整。

1.3锅炉一次风风量、二次风风量测量装置标定。

1.4水冷等压风室两侧入口一次风风速调平。

1.5布风板空板阻力特性试验。

2.6料层流化试验。

3试验条件及要求2.1现场地面清洁，烟风道内清理干净，无用的架子已拆除，现场照明充足。

2.2烟风道检查验收合格，吸风机、一次风机、二次风机、返料风机、除尘器等设备分部调试结束。

2.3各风烟道挡板包括均压风室入口调节挡板、二次风各层入口、播煤风挡板均已调试结束，位置正确并能远方操作,要求各风门挡板轴头有指示标记。

风烟道安装完毕且密封。

2.4除尘器、省煤器、空气预热器、旋风分离器、以及炉底等处的灰渣斗，冷渣机已封闭，相应的放灰阀调试结束。

2.5风烟系统所有热工、电气仪表经过校验，指示准确，相应的联锁保护、声光报警信号试验合格。

2.6炉本体的人孔、烟风道的人孔及除尘器的人孔关闭，烟风系统内无作业人员。

2.7试验用测速管和丝堵丝座按要求加工好并安装完毕。

2.8试验时要配备辅机巡查人员。

2.9试验仪器、仪表、工具、材料准备齐全。

3.10运行人员上岗熟悉烟风系统启动程序以便能及时为试验调好运行工况。

3.11通风试验测点的位置、数量：3.12通风试验测量处架子的铺设要求。

炉冷态通风试验方案目录1.概述 42.试验目的 43.试验依据 44.试验范围 45.调试应具备的条件 46.试验步骤 57.调试过程记录内容 68.安全措施 69.组织分工 61.概述1.1 系统简介111电厂(4×135MW)机组配用440t/h超高压参数、自然循环汽包炉，单炉膛、一次中间再热、燃烧器摆动调温、平衡通风、四角切向燃烧、固态排渣、中速磨冷一次风机正压直吹式制粉系统，配四台ZGM型中速辊式磨煤机，布置在炉前。

固态排渣，炉后尾部布置两台三分仓空气预热器。

全钢架悬吊结构，露天布置。

锅炉燃用煤种为印度劣质烟煤。

在炉膛出口左、右两侧均装有烟温探针，启动时用它来监控炉膛出口烟温。

在炉膛左右侧配有炉膛火焰电视摄像装置，以便观察炉内燃烧情况。

锅炉配备有锅筒水位计及水位电视摄像装置，炉膛安全监督系统（FSSS）。

2.试验目的2.1检查锅炉风烟系统及其主要辅机运行状况，标定锅炉流量测速元件，为锅炉整套启动及燃烧调整提供有关数据。

2.2进行一、二次风均匀调整。

3.试验依据3.1 《电力建设施工及验收技术规范》(锅炉机组篇)（管道篇）3.2 《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》3.3 《火电工程启动调试工作规定》3.4 《火电机组达标投产考核标准(2001年版)及相关规定》3.5 锅炉厂家资料《锅炉安装说明书》《锅炉使用说明书》《锅炉设计说明书》3.6 调试合同3.7 热力系统图4.试验范围4.1锅炉冷态通风试验工作包括：锅炉炉膛、一次风系统、二次风系统、烟气系统通风试验、一次风调平试验、二次风流量装置标定。

5.调试应具备的条件5.1 锅炉本体、烟风系统、制粉系统安装完毕,并通过验收合格。

5.2 送、引风机、一次风机联合试运转合格。

5.3 烟风系统的伺服机构能准确投用,开关方向明确,所有烟风道风门经检验验收合格,各风门开度内外一致,就地和表盘一致。

手动门应开关灵活、方便。

宁波理工学院堆积物密度及料床阻力特性实验报告姓名：学号：学院（系）：专业班级：课程老师：完成日期：(一)实验目的1.堆积物密度的测定2.确定布风板的阻力特性并绘制出布风板阻力与风量的关系曲线。

(二)实验方法1.堆积物密度测定：1.将砂砾自然堆放在平地上，基本形成圆锥型2.量取最大直径，取值作r13.利用九点法在堆物上做好取样位置的标记4.用烧杯取九处样并放至500ml量筒中（已知净重）5.称重取样后的量筒m1，m26.ρ=m/v，求出堆积密度2.料层阻力特性测定：首先在布风板上不加任何床料的情况下，启动吸风机，将炉膛负压控制设“自动”；启动一次风机，使一次风量在最小值；改变风量，一般挡板开度从全关到全开，再从全开到全关，选择不同的开度记录不同风量下对应的风量和风室压力数值；取两次测量的平均值作为布风板阻力最后值。

整理出通风量与布风板阻力关系式，从而确定下布风板的阻力特性，绘制出布风板阻力与风量的关系曲线。

(三) 实验过程1. 堆积物密度测定2. 空床布风板阻力特性测试3. 加料后阻力特性(四) 实验数据及计算1. 堆积物实验数据及计算表1 堆积物实验数据所得密度为： ρ1=1.175g/cm 3 ρ2=1.17g/cm 3 ρ3=1.155g/cm 3 2. 料层阻力特性表2 风量从小到大表3 一次风风量由大到小时表4 料层阻力特性试验相关实验数据表5 加入床料后运行数据处理(五)实验拟合曲线图1 布风板阻力随实际风量变化曲线图 1 为布风板阻力与实际风量之间的关系，由实验数据拟合出布风板阻力与实际风量关系为：△P=0.00522Q2 + 3.4489Q (Pa)计算料层阻力时，依据此式计算不同风量下的布风板阻力。

图2 风量由小到大时一次风量与布风板加料层阻力开方之间曲线图图3 风量由大到小时一次风量与布风板加料层阻力开方之间曲线图图4一次风与床料阻力曲线图(六)实验结论与讨论一次风量与布风板阻力开平方近似成线性关系，用布风板阻力开平方的函数。

锅炉冷态试验方案编制：日期：审核：日期：批准人：日期：一、锅炉冷态试验的目的：1、为锅炉点火启动、热态安全、稳定运行提供必须的参数依据。

2、掌握锅炉以及主要辅机的冷态特性，及时发现设备存在的缺陷并为消除缺陷提供依据。

二、冷态试验的条件及准备：1、锅炉所有的检修项目结束，检修工作票全部收回。

2、锅炉各人孔门、检查孔确定无人后关闭严密。

3、施工用的脚手架全部拆除，锅炉平台、楼梯栏杆完整，通道通畅无障碍，现场照明充足，消防器材齐全。

4、各部膨胀指示器完整无卡涩，刻度清晰，并指示在冷态标注位置。

5、锅炉所有表计完整，指示正确。

6、准备好足够的试验用床料，床料一般用从炉底排出的炉渣，床料粒度要求和正常运行时燃料的料度(0-9mm)大致相同。

7、检查和清理风帽，防止风帽堵塞，检查风帽和布风板连接是否严密和牢固。

8、准备好试验用的各种表格、纸张等。

三、主要试验内容：1、布风板空板阻力试验；2、冷态床料阻力特性试验；3、布风均匀性试验；4、锅炉辅机电气连锁试验；5、油枪雾化试验；6、锅炉保护试验；7、电除尘器空载升压试验；8、锅炉水压试验。

四、冷态试验方法：1、布风板空板阻力试验测定布风板阻力时，布风板上无床料，开始测定时，关闭所有炉门。

启动引风机、一次风机，逐渐开大调节风门挡板，缓慢、平滑地增加风量。

一般每次增加4000—6000mз/h风量，记录一次风风量、风压、风温和风室风压的数据，一直增加到最大风量。

然后再从最大风量逐渐减少，并记录相对应的风量、风温、风压。

用上行和下行数据的平均值作为布风板阻力的最后数据。

在平面直角坐标系中用平滑的曲线；把这些点连接起来，便得到布风板机阻力的风量变化关系；曲线进行数学处理，即可得到布风板阻力的计算公式。

试验时负压50-100Pa。

2、冷态料层阻力特性试验测出在布风板上分别铺上400--500mm厚度时的风量、风温和风室压力，只有在床料接近临界流化时风量调节幅度要小一些。
