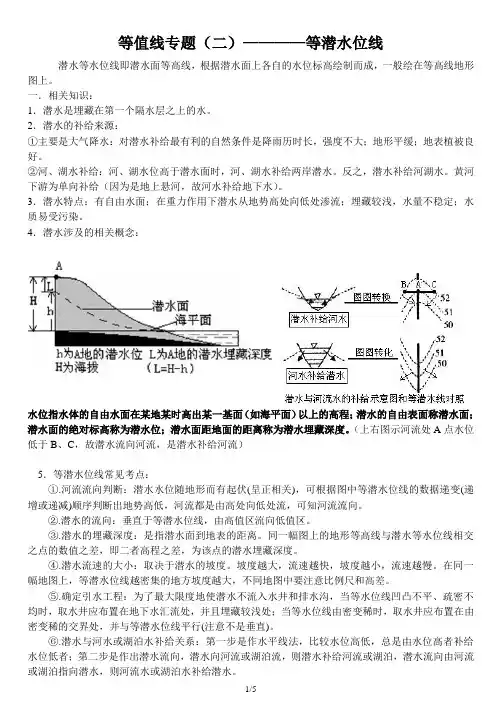

等潜水位线专题

80 70 80 70 8070甲图 潜水等水位线专题二、如何判读等潜水位线图【知识归纳】1．潜水位线的概念：潜水的自由表面称潜水面；潜水面的高出海平面的垂直高度称为潜水位；潜水面距地面的距离称为潜水埋藏深度。

2．等潜水位线的判读①潜水的流向。

潜水是沿着潜水面坡度最大的方向流动。

因此，垂直于潜水等水位线从高水位指向低水位，就是潜水的流向。

甲图中，实线为等高线，虚线为潜水等水位线, 图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。

②潜水埋藏深度。

等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。

乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。

③潜水与地表水的相互关系。

乙图俗话说：井水不犯河水。

实际上潜水和地表水特别是河水之间是互补的关系。

主要是根据两者的水位高低对比。

潜水等水位线图及其绘制潜水是指埋藏在地表以下第一个隔水层之上，具有自由水面的重力水，一般埋藏较浅，分布较广，便于开采。

但由于在含水层以上无稳定的隔水层存在，所以容易受到污染。

潜水的自由水面即潜水面，通常是一个起伏的曲面，一般向邻近的低洼地区，即潜水的排泄区，如河谷、冲沟等倾斜。

在地形图上往往用潜水等水位线来表示潜水面的形状。

所谓潜水等水位线图就是潜水的等高线图。

它是根据潜水面上各点的水位高度(海拔)绘制的，绘制的方法与绘制地形等高线的方法类似，但要注意的是：①在绘制潜水等水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间而变化的。

②在绘制潜水等水位线图时，等水位线只能与地形起伏保持一致，在一般情况下决不能与地形等高线垂直。

③在沼泽地区，若地下水出露地表，则等水位线应与地形等高线重合。

④等水位线不应直接穿过河床，只能连到两岸为止。

⑵潜水等水位线圈的应用下图为一潜水等水位线(单位：米)图，通过分析，可以解决下列问题：①潜水的流向。

潜水是沿着潜水面坡度最大的方向流动的。

因此，垂直潜水等水位线从高水位指向低水位的方向，就是潜水的流向。

如图1中箭头所指的方向。

②潜水面的坡度。

确定潜水的流向之后，在流向上任取两点的水位高差除以两点的实地距离，即得潜水面的坡度。

③潜水的埋藏深度。

将地形等高线与潜水等水位线绘于同—张地图上时，等水位线与地形等高线相交之点，二者高程之差，即为该点的潜水埋藏深度。

④潜水与地表水的相互关系。

潜水等水位线上的等值线向数值大的方向凸出，说明河流水位低于潜水水位，则潜水补给河流水；相反，河流水位高于潜水水位，河流水补给潜水。

如下图中，a为潜水补给河流水，b为河流水补给潜水，c为右岸潜水补给河流水，左岸河流水补给潜水。

⑤利用潜水等水位线合理布置水井和排水沟。

为了能最大限度地使潜水流入水井和排水沟，—般应沿等水位线布置水井和排水沟。

等潜水位线判读：1.定义:将潜水位海拔高度相等的点连成的线。

2.数值:表示潜水位的海拔高度。

潜水位与地势起伏相一致：地势高处潜水位高，地势低处潜水位低。

潜水的埋藏深度=地面海拔—潜水位海拔3.疏密:等潜水位线间距大的地方流速慢,间距小的地方流速快。

4.走向和弯曲: 潜水流向垂直于等潜水位线,由高处指向低处。

1.潜水的埋藏深度潜水的埋藏深度是指地面到潜水面的垂直距离。

因为等高线的数值代表该线上各点对应的地面海拔高度，等潜水位线的数值代表该线上各点对应的地下潜水面的海拔高度，因此，任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。

2.潜水的流向潜水是一种重力水，它的流动性主要是因受重力作用而形成的，其在流动时总是由高水位流向低水位且沿最大坡度方向流动。

因此有：潜水的流向总是垂直于等潜水位线由高水位流向低水位。

3.潜水的流速因为潜水是一种具有自由水面的重力水，其自由水面称潜水面，所以潜水的流速取决于潜水面坡度的陡缓。

在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快；等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。

4.河流水与潜水的相互补给关系俗话说：井水不犯河水。

实际上潜水和地表水特别是河水之间是互补的关系。

主要是根据两者的水位高低对比。

对于河流与等潜水位线的分布有如图三种基本关系。

根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。

在A图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧的潜水补给河水；在B图中河床两侧潜水位低于河流水位，河水流向潜水，因此河水补给两侧的潜水；在C图中，河流右岸潜水面高于河面，左岸潜水面低于河面，因此河流右岸潜水补给河水，左岸河水补给潜水。

5.取水点（即水井）位置的选择选择水井位置时，要依据以下三条：①水井位置应选在地下水埋藏较浅的地点。

②水井位置应选在潜水汇集区。

③水井位置应选在潜水汇水面积较大的地点。

在解决此问题时，首先要判断潜水的埋藏深度，其次标出潜水的流向，以确定潜水的汇集区和各地点汇水面积的大小，最终确定取水点（即水井）的最佳位置。

6.人类活动对潜水的影响潜水更新快，交替周期短，利用后短期内即可恢复更新，属于可再生资源。

人们只要合理开采就可保证永续利用。

但如果人类不合理地开采，则会引发一些环境问题，如过度开采地下潜水、开采速度超过潜水的自然补给和恢复速度，就会引起潜水位下降，形成地下水漏斗区。

地下水漏斗区即是指地下水位明显低于周围地区，潜水面呈现漏斗状曲面的地区，如图。

更为严重的是，超采地下水还会造成地面沉降、建筑物倾斜或倒塌，如果在沿海地区，还会引发海水倒灌、地下水变咸等。

潜水位线习题读图，回答1～2题。

1．关于该图的叙述，正确的是A．图中箭头正确表示了潜水的流向B．图中P点潜水的埋藏深度为10米C．图中Q点的潜水位为20米D．图示地区地形主要为山脊和山谷2．要获得充足的地下水资源，图示地区打井的最佳地点为A．①B．②C．③D．④图1中，实线是地形等高线，虚线是潜水面等高线，等高距皆为5米，甲处为一口水井。

读图回答3～5题。

3．甲处水井的水面离地面的距离可能为A.1.5米B.2.5米C.7.5米D.8.5米4．从图1中内容可知，甲地出现的主要环境问题是A.地下水开采过度B.地下水污染严重C.有盐碱化趋势D.有荒漠化趋势5．甲地环境问题出现的时间可能是A.4~5月B.6~7月C.7~8月D.12~1月6．图示为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。

图中数字表示潜水位(单位：米)。

读图判断。

A．a图河流和b图河流均自北向南流 B．a图河流自北向南流，b图河流自南向北流C．a图潜水补给河流，b图河流补给潜水 D．a图河流补给潜水，b图潜水补给河流7．近年来，苏南地区封闭了大量的机井，其原因主要是A．减缓地面沉降 B．保护地下水资源C．地下水开采成本高D．苏南地表水丰富，不需开采地下水答案解析：1.A A选项，潜水的流向垂直于等潜水位线且由高水位指向低水位；B选项，图中P点潜水的埋藏深度为地面高度（等高线数值为15米）减去潜水位（数值为10米），即埋藏深度为5米；C选项，图中Q点的潜水位为10米，地面高度为20米；D选项迷惑性较大，因图中等高线数值不是很大（200米以下），更为关键的是图中给出了比例尺，所以应是平原地形。

若不认真读图，就容易判断失误，导致选择错误。

2.B 根据图中等潜水位线的分布可判断：图中②③④点为地下水汇集区，①点位于潜水分岭，潜水补给不充足，故首先排除①点。

又因为②地的潜水汇水面积包括③和④地的潜水汇水面积，故选②。

3.C 根据河流流经地区必为山谷，其地形等高线凸向高值区域；一般情况下地势高的地方潜水位高，地势低的地方潜水位低；图中等高距皆为5m ，可判断出图中未标数值的地形等高线和潜水面等高线的数值如图2。

甲处地面的海拔高度即是甲处地形等高线的数值为55m ，甲处潜水面的海拔高度即是甲处的潜水位。

因47m<甲处潜水位<52m ，所以3m<甲处潜水面和地面的相对高度<8m ，即：3m<甲处水面离地面的距离<8m 。

选C 。

4.A 由图2知甲处52m 闭合潜水位等高线内部区域潜水位明显低于其周围地区，造成这一现象的原因应是过度开采地下水形成地下水漏斗区。

5.A 由图1中经纬度位置知该地区位于华北平原，春旱严重且春季正是农业灌溉用水的高峰期，地下水漏斗现象更为严重，故选A 。

6．AC 7.AB读图5，根据图中信息回答15-16题：15．据图信息推知甲河流域此时A ．盛行西北风B ．盛行西南风C ．受副热带高气压带控制D ．潜水补给河水16．甲河流主要补给形式及出现最大汛期的季节分别是图5图 3A ．冰雪融水 冬季B ．大气降水 冬季C ．地下水 春季D ．大气降水 夏季【解析】由左图可知，河流位于南半球的地中海气候区，由河水补给潜水可知河流处于丰水期，即南半球冬季，为西北风。

【答案】15．A 16．B图3为我国40°N 附近等高线地形图，有关M ，N 处河水与地下水补给关系及河流流速状况。

据此回答7-8题。

7．下列说法正确的是（ ） A ．M 处河水补给地下水；流速快B ．N 处河水补给地下水；流速快C ．M 处地下水补给河水；流速快D ．N 处地下水补给河水；流速慢8．M 处自然景观和常见自然灾害叙述正确的是 （ ）A ．温带草原 沙尘暴B ．温带荒漠 暴雨洪涝C ．亚热带常绿硬叶林 干旱D ．温带森林 台风图2为某地区1月份等潜水位线与等高线图,读后回答46～48题.46.图中河流与地下水的补给关系是A. 河流水补给地下水B.地下水补给河流水C.在河流左岸，地下水补给河流水，右岸河流补给地下水D ．在河流右岸，地下水补给河流水，左岸河流补给地下水47．在6月份，下列关于等潜水位线变化说法正确是A ． 河流两侧的等潜水位线都向南弯曲B. 河流东岸的等潜水位线将向北弯曲C ．河流东岸的等潜水位线向北弯曲，西岸向南弯曲D ．河流两侧的等潜水线不会发生变化48 图中地下水流速最大的是A. 甲B. 乙 C ．丙 D ．丁读华北某区域等高线和等潜水位线图。

完成5—7题。

5.该地区的地形名称是A．冲积扇 B．三角洲 C．河谷平原 D．低山台地6.下列根据图中信息的推断，正确的是A．山脊是潜水的补给区，山谷是潜水的排泄区B．图中部分河流下游地下水与河流水的补给关系是地下水补给河流水C．潜水位随着地势的高低起伏而起伏D．潜水的运动方向是从山谷到山脊7.图示地区不易发生的环境问题是A．干旱 B．洪水 C．沙尘暴D．土地盐碱化读下图，回答15 一17 题。

15.C 16.B 17.D15.图中区域的地势特点为A ．西北高，东南低B ．西北低，东南高C .西南高，东北低D ．西南低，东北高16 ．图中河水与地下水的补给关系为A ．河流的东南岸主要为地下水补给河水 C ．两岸都为河水补给地下水B ．河流的西北岸主要为地下水补给河水 D ．两岸都为地下水补给河水17 ．当赣江水与沿岸地下水之间的主要补给情况与上图中河流东南岸的情况一致时，则A ．东北河流进人第一个汛期B ．华北中低产田处于盐分稳定期C ，墨累一达令盆地正收割小麦D ．南极处于天文观测较佳时节下图为我国南方某平直河段的剖面示意图，读图回答31—32题。
