玻璃钢船模手糊制作,有图片

玻璃钢船艇手糊成型工艺摘要：玻璃钢船艇是玻璃钢产品中的主要种类，由于船艇尺寸较大，弧面多，玻璃钢手糊成型工艺能一体成型，很好地完成船艇的建造。

关键词：玻璃钢船艇；模具设计；工艺设计由于玻璃钢质轻，耐腐蚀，可整体成型等优点，十分适合建造船艇，因而在开发玻璃钢产品时，往往把船艇作为首选目标。

按用途分，玻璃钢船艇主要有以下几类：（1）游乐船。

用于公园水面及水上旅游景点。

小型的有手划船、脚踏船、电瓶船、碰碰船等；供众多游客集体游览用的有大中型游览观光及富有古建筑情趣的画舫船等，此外还有高档次的家用游艇。

（2）快艇。

用于水上公安航行执法及水面管理等部门巡逻执勤，也作为快速客运及水上带刺激性的游乐之用。

（3）救生艇。

作江、海航行的大中型客货运输及海上石油钻井平台必须配备的救生设备。

（4）渔业用船。

用于捕鱼、养殖及运输等。

（5）军用艇。

用于军事用途，例如扫雷艇，就十分适合用无磁性的玻璃钢建造。

（6）运动艇。

用于运动及体育比赛帆板、赛艇、龙舟等。

由于我国江河湖泊众多，海岸线长，海域辽阔，玻璃钢船艇有广阔的发展前景。

生产玻璃钢船艇较一般玻璃钢产品繁琐，由于是涉及到人身及财产安全的交通、游乐工具，因此生产企业必须具有工商行政管理部门颁发的营业执照，且要获得地方船舶检验部门对生产条件的检查及认可，也就是说必须具有相关生产资质才能投产。

当完成船艇产品设计工作后，由玻璃钢专业技术人员进行模具设计及船艇建造工艺设计。

模具设计首先根据船艇生产数量确定模具性：如生产批量较多，可制作经久耐用的玻璃钢模具。

在设计模具时，须根据船型复杂程度及脱模需要将模具设计成整体式或组合式，并根据搬移需要设置滚轮。

根据船艇尺度大小和刚度需要定出模具厚度及加强筋用材、断面尺寸。

最后编写出模具建造工艺文件。

在模具用材上，玻璃钢模具应考虑到脱模敲击及反复经受制品固化时的放热量等因素。

选用既有一定韧性又能耐热的树脂品种，如专用的模具树脂、模具胶衣等。

船艇建造工艺设计包括以下内容：（1）根据船艇使用性能及防老化性能等要求选择适宜的合成树脂及增强材料品种、牌号、规格，并根据壳板厚度作出相应的铺层设计。

玻璃钢船体的手工糊制玻璃钢船工艺流程毅中雪书屋玻璃钢船工艺流程玻璃钢船工艺流程。

1 制模（1）方法：①按肋位放样->定中心线、制作并组装样板（组装时底下留一定高度，便于排气）->中空处铺木板->打腻子（石膏或其它腻子，并用挎尺挎平滑->水磨砂纸打磨->喷漆（或胶衣，一般喷漆即可，胶衣较漆贵）->脱模剂->模具胶衣（较产品胶衣贵）->模具树脂（变形小。

③用结构胶混合相应配方（固化剂）连接船体构件，比腻子更具黏性及弹性，可粘光滑表面。

纤维增强环氧树脂复合材料成型工艺及其应用梦泽赤子纤维增强环氧树脂复合材料成型工艺及其应用。

按基体材料不同，复合材料可分为三大类：树脂基复合材料金属基复合材料无机非金属基复合材料，如陶瓷基复合材料、水泥基复合材料、碳基复合材料等。

树脂：常用不饱和聚酯树脂、环氧树脂、乙烯基酯树脂、酚醛树脂；树脂：主要采用环氧树脂、酚醛树脂。

（2）原材料树脂：通常用环氧树脂，不饱和聚酯树脂、酚醛树脂及高温树脂，如聚酰亚胺、氰酸酯、双马来酰亚胺树脂等；玻璃钢模具的制作与糊制梦泽赤子当两件模具对合后有那些凹凸位,便不会出现左右模具侈位问题我用的斜边小纸板这个是加上分模纸板、斜边纸板的船体不饱和脂糊粘力是很强的,如果直接在上面糊制最终是不能脱模的，所以糊制前先在工件上做点工夫：先油上一至三层PVA薄膜脱模剂再扫脱模蜡,如果没有PVA薄膜脱模剂,多用点脱模蜡也可以的。

制作玻璃钢灶壳的模具采用水泥模，其方法与水泥灶相同，但水泥模具制成后还要进行表面封孔处理，这将更有利于模具的顺利脱模。

玻璃钢tdb890玻璃钢。

根据介质的不同，树脂可以选乙烯基树脂、聚酯树脂等。

3.配胶：树脂的固化体系有多种，现给你讲的是最常用的MEKP/钴盐固化体系。

把树脂倒入胶盆中，称量重量，先加入钴盐（环烷酸钴），钴盐的用量约为树脂重量的1-2%，搅拌均匀。

施工工艺：用毛刷在模具表面刷一层树脂，贴一层表面毡，用毛刷将表面毡紧紧贴合在模具上，要浸透树脂，不能有气泡。

船模具建制的工作过程;玻璃钢成型工艺基础知识一、什么叫玻璃钢？玻璃钢是以合成树脂为基体，以玻璃纤维及其制品为增强材料，通过一定的加工工艺组成的多相材料，简称玻璃钢。

二、玻璃钢性能有哪些？玻璃钢性能有：轻质、高强（高比强度和比模量）、绝缘、耐腐蚀、耐烧蚀、保温、节能、可设计、成型工艺多样化，制品有一次性成型和维修方便等一系列优点。

三、玻璃钢有哪几种成型工艺？(常见成型工艺)玻璃钢成型工艺有：1、玻璃钢手糊成型工艺；2、玻璃钢缠绕成型工艺；3、玻璃钢RTM成型工艺；4、玻璃钢拉挤成型工艺；5、SMC成型工艺；6、DMC成型工艺；7、喷射成型工艺；8、预成型模压工艺；9、袋压成型工艺；10、注入成型工艺等几十种成型工艺；四、常用的树脂有哪些？常用的树脂有：189#、191#、196#、198#、197#、802#、108#、33#胶衣树脂、34#胶衣树脂等几十种。

五、什么是不饱和聚酯树脂？不饱和聚酯树脂是同不饱和二元羧基（或酸酐）、饱和二元羧基（或酸酐）与多元醇缩聚而成的线型高分子化合物。

六、不饱和聚酯树脂性能有哪几点？不饱和聚酯树脂性能有：1、液体树脂性能；2、树脂浇铸体性能；3、玻璃钢性能。

七、液体树脂性能指的是什么？液体树脂性能指的是：外观、酸值、粘度（25℃）、固体含量、凝胶时间（25℃）、热稳定性。

八、树脂浇注体性能指的是什么？树脂浇铸体性能指的是：巴柯尔硬度、热变形温度、耐热性、耐化学性（耐碱性）。

九、为什么玻璃钢增强材料选用玻璃纤维为重要材料？玻璃纤维是一种高强度的增强材料，由于具有许多独特的性能，特别是玻璃纤维与树脂复合后，所得制品的强度、刚度、耐热性、抗冲击性、成型收缩率等性能都获得很大的改善。

十、玻璃纤维种类有哪些？玻璃纤维种类有：E玻璃纤维、C玻璃纤维、A玻璃纤维、S玻璃纤维、耐碱玻璃纤维等。

十一、E玻璃纤维应用与性能E玻璃纤维是一种铝硼硅酸盐纤维，其碱金属氧化物的含量小于0.8%，有较高的强度、较好的耐老化性和良好的电性能，它的缺点是易被稀无机酸侵蚀。

玻璃钢手糊详细工艺介绍玻璃钢手糊是一种常用于制作防腐蚀和耐磨的材料。

它由玻璃纤维增强材料和树脂组成，具有优异的防腐蚀性能、重量轻、强度高、耐磨损等特点。

下面将介绍玻璃钢手糊的详细工艺。

前期准备1.原材料准备玻璃钢手糊的原材料主要包括玻璃纤维布、树脂、催化剂、稀释剂等。

在施工前需要准备好相应的材料，并按照配比要求进行配比。

2.基础处理在进行玻璃钢手糊施工前，需要先对基础进行处理，保证基础表面光洁、干燥、无尘、无油污等。

对于已经存在的麻面，需要用硅砂将表面光洁平整。

3.安全措施在施工前需要准备好安全措施，并进行工作岗位的培训，保证施工过程中的安全。

制备玻璃钢手糊1.调配树脂将树脂按照配比要求加入到搅拌桶中，然后加入催化剂和稀释剂进行充分搅拌，直至树脂成为半透明状态。

2.纤维增强材料预备将玻璃纤维布通过切割机或手工切成所需形状和尺寸。

玻璃钢手糊施工1.面层处理在基础表面涂刷一层树脂，然后将玻璃纤维布铺放在涂刷的树脂表面，再次涂刷一层树脂，使玻璃纤维布完全浸润在树脂中。

2.糊层处理通过纤维增强材料预备中所切割的玻璃纤维布，搭接成合适大小，用底漆浸润后进行铺贴，压实，同时逐步加厚，达到所需糊层厚度，涂刷一层顶漆。

后期处理1.充分干燥在施工完成后，需要充分干燥，保证其充分固化。

2.修整在其充分固化后，对边角、孔口区域进行修整，让其更加光滑平整。

综上可知，玻璃钢手糊制作工艺的主要过程包括原材料准备、基础处理、制备玻璃钢手糊、玻璃钢手糊施工和后期处理等步骤。

正确施工操作和充分干燥时间，都是保证施工质量的重要因素。

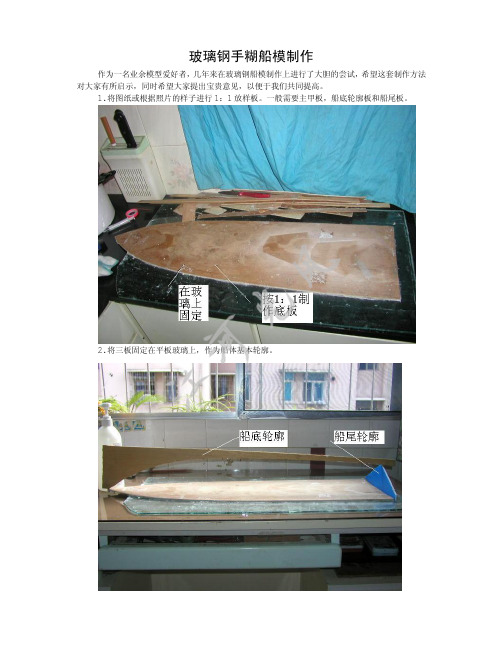

玻璃钢手糊船模制作作为一名业余模型爱好者，几年来在玻璃钢船模制作上进行了大胆的尝试，希望这套制作方法对大家有所启示，同时希望大家提出宝贵意见，以便于我们共同提高。

1.将图纸或根据照片的样子进行1：1放样板。

一般需要主甲板，船底轮廓板和船尾板。

2.将三板固定在平板玻璃上，作为船体基本轮廓。

江河光风3.将石蜡凡士林和滑石粉按1：1：3混合，石蜡比例多油泥硬，做出的模子硬度高光洁，凡士林比例多油泥软，便于制作。

比例没有绝对的要求，可根据自己的喜好而定。

4.将配比好的原料加温混合融化。

一般不要直接在火上加热，这样容易烧焦，可采取大锅套小锅隔水加温。

江河光风5.用泡抹塑料和三合板加油泥按船体做出轮廓，此时船体非常粗糙。

油泥雕塑不可能一次完成，可以多糊几次。

6.船体轮廓做出以后，就将油泥糊在上面，这道工序和雕塑差不多。

油泥雕塑不可能一次完成，可以多糊几次。

江河光风7.精加工这道工序和雕塑差不多，需要技术和耐心。

8.用泡抹塑料和三合板加油泥按船体做出轮廓，此时船体非常粗糙。

油泥雕塑不可能一次完成，可以多糊几次。

油泥糊完以后就开始粗加工，一般采取刀刮，模型刨子刨，加工出基本形状来。

江河光风9.用自制的小熨斗和油画刀配合一边熨一边用油画刀附平，这道工序加工后也会留下熨痕，这时再用锋利的美工刀片在上面刮，你就会看到满意的效果。

10.用自制的小熨斗和油画刀配合一边熨一边用油画刀附平，这道工序加工后也会留下熨痕，这时再用锋利的美工刀片在上面刮，你就会看到满意的效果。

江河光风11.基本成型12.精加工用的工具江河光风13.经过精细加工以后的阳模。

江河光风14.在进行石膏浇注前，用地板蜡在阳模表面进行打蜡，反复进行3-4次，表面越光亮越好，便于起模。

15.用医用中硬石膏，不要用特硬石膏，因为中硬石膏初凝时间比较适中。

江河光风16.将模具用三合板围起来。

17.石膏与水的比例为1：1，冬天适当减少水的比例，夏天适当增加水的比例。

玻璃钢手糊工艺-手糊法生产玻璃钢船一､胶衣的喷涂和涂刷(1)配置胶衣树脂时,要充分混合,特别是使用颜料糊时,若混合不均匀,会使制品表面出现斑点和条纹,这不仅影响外观,而且还会降低它物理性能｡为此应尽可能采用机械搅拌进行混合,且最好用不产生漩涡的混合机,以避免混进空气｡(2)胶衣可以用毛刷或专用喷枪来喷涂｡喷涂时应补加5~7﹪的苯乙烯以调节树脂的粘度及补充喷涂过程中挥发损失的苯乙烯｡(3)胶衣层的厚度应精确控制在0.3~0.5mm之间,通常以单位面积所用的胶衣质量来控制,即胶衣的用量为350~550g/㎡,这样便能达到上述要求的厚度｡胶衣层的厚度要适宜,不能太薄,但也不能太厚,如果胶衣太薄,可能会固化不完全,并且胶衣背面的玻璃纤维容易显露出来,影响外观质量,起不到美化和保护玻璃钢制品的作用;若胶衣过厚,则容易产生龟裂,不耐冲击力,特别是经受不住从制品反面方向来的冲击｡胶衣涂刷不均匀,在脱模过程中也容易引起裂纹,这是因为表面固化速度不一,而使树脂内部产生应力的缘故｡(4)胶衣要涂刷均匀,尽量避免胶衣局部积聚｡(5)胶衣层的固化程度一定要掌握好｡检查胶衣层是否固化适度的最好办法使采用触摸法即用千净的手指触及一下胶衣层表面,如果感到稍微有点发粘但不粘手时,说明胶衣层己经基本固化,这时可进行下一步的糊制操作,以确保胶衣层与背衬层的整体性｡二､玻璃钢层的糊制糊制是手糊成型工艺的重要工序,必须精细操作做到快速､准确､树脂含量均匀､无明显气泡､无浸渍不良､不损坏纤维及制品表面平整,确保制品质量｡质量的好坏,与操作者的熟练程度和工作态度认真与否关系极大,因此,糊制工作虽然简单,但要把制品糊制好,则不是太容易的事情,应认真对待｡(一)厚度的控制玻璃钢制品的厚度控制,是手糊工艺设计及生产过程中都会碰到的技术问题,当我们知道某制品所要求的厚度时,就需进行计算,以确定树脂､填料含量及所用增强材料的规格､层数｡然后按照以下公式进行计算它的大致厚度｡t=(G1n1,十G2n2+⋯⋯)×(0.394+0.909k1+0.4×k1k2)式中:—玻璃钢的计算厚度(mm);G1､G2—各种规格的布或毡的单位面积质量(kg/㎡);n1､n2—各种规格的布或毡的层数;0.394—纤维基材的厚度常数;0.909—聚脂树脂的厚度常数;0.400—填料的厚度常数;k1—树脂含量对玻璃纤维含量的比数;k2—填料含量对树脂含量的比数｡(二)树脂用量的计算玻璃钢的树脂用量是一个重要的工艺参数,可以用用下列两种方法进行计算｡(1)根据空隙填充原理计算,推算出含胶量的公式,只有知道玻璃布的单位面积质量和相当厚度(一层玻璃布想当于制品的厚度),便可以计算出玻璃钢的含胶量:(2)用先算出制品的质量,确定玻璃纤维质量的百分含量后计算｡①制品表面积×厚度×纤维增强塑料密度=制品质量:制品质量×玻璃纤维质量百分含量=玻璃纤维质量;制品质量-玻璃纤维质量=树脂质量｡②制品表面积×玻璃纤维层数×玻璃纤维单位面积质量=玻璃纤维质量;玻璃纤维质量÷玻璃纤维百分含量=制品质量;糊制时所需的树脂用量可以根据玻璃纤维的质量来估算｡如果使用短切毡,其含胶量一般控制在65~75%之间,如用玻璃布作增强材料时,含胶量一般控制在45~55%之间,从而保证制品的质量｡(三)玻璃布糊制带胶衣层的制品,胶衣中不能混入杂质,糊制前应防止胶衣层与背衬层之间有污染,以免造成层间粘接不良,而影响制品质量｡胶衣层可用表面毡来增强｡糊制时应注意树脂对玻璃纤维的浸渍情况,首先使树脂浸润纤维束的整个表面,然后使纤维束内部的空气完全被树脂所取代｡保证第一层增强材料完全浸透树脂并紧密贴合,这一点非常重要,特别对某些要在较高温度条件下使用的制品尤为重要｡因为浸渍不良及贴合不好会在胶衣层周围留下空气,而这种留下的空气在制品固化处理和使用过程种会应热膨胀而产生气泡｡糊制时,先在胶衣层或模具成型面上用毛刷､刮板或浸渍辊子等手糊工具均匀地涂刷一层配制好的树脂,然后铺上一层裁剪好的增强材料(如斜条､薄布或表面毡等),随之用成型工具将其刷平､压紧,使之紧密贴合,并注意排除气泡,使玻璃布充分浸渍,不得将两层或两层以上的增强材料同时铺放｡如此重复上述操作,直达到设计所需的厚度为止｡若制品的几何尺寸比较复杂,某些地方增强材料铺放不平整,气泡不易排除时,可用剪刀将该处剪开,并使之贴平,应当注意每层剪开的部位应错开,以免造成强度损失｡可在该处适当增厚或加筋,以满足使用要求｡由于织物纤维方向不同,其强度也有不同｡所用玻璃纤维织物的铺层方向及铺层方式应该按工艺要求进行｡(四)搭缝处理同一铺层纤维尽可能连续,忌随意切断或拼接,但由于产品尺寸､复杂程度等原因的限制难以达到时,糊制时可采取对接式铺层,各层搭缝须错开直至糊到产品所要求的厚度｡糊制时用毛刷､毛辊､压泡辊等工具浸渍树脂并排尽气泡｡如果强度要求较高时,为了保证产品的强度,两块布之间应采用搭接,搭接宽度约为50mm｡同时,每层的搭接位置应尽可能的错开｡(五)短切毡的糊制当用短切毡作增强材料时,最好使用不同规格的浸渍辊子进行操作,因为浸渍辊子对排除树脂中的气泡特别有效｡若无此种工具而需用刷子进行浸渍时,要用点刷法涂刷树脂,否则会把纤维弄乱,使纤维移位,以致分布不均匀,造成厚薄不一｡铺在内部深角出的增强材料,如果用刷子或浸渍辊子难使其紧密贴合时,则可以用手抹平压紧｡糊制时,用涂胶辊将胶液涂在模具表面上,然后手工将裁好的毡片铺在模具上并抹平,再用胶辊上胶,来回反复辊压,使树脂胶液浸入毡内,然后用胶泡辊将毡内的胶液挤出表面,并排出气泡,再糊制第二层｡若遇到弯角处,可以手工将毡撕开,以利于包覆,两块毡之间的搭接约为50mm｡许多产品也可以采用短切毡与玻璃布交替的铺层方式,如日本各公司糊制的渔船就是采用交替糊制的方法,据介绍该方法制作的制品性能很好｡(六)厚壁产品的糊制制品厚度在8毫米以下的产品可一次成型,而当制品厚度大于8毫米以上时,应分多次成型,否则会因固化散热不良导致制品发焦､变色,影响制品的性能｡多次成型的制品,第二次糊制时,应将第一次糊制固化后形成的毛刺､气泡铲掉后方可继续糊制下一铺层｡一般情况下,建议一次成型厚度不要超过5mm｡当然也有为成型厚璧制品而开发的低放热､低收缩树脂,这种树脂一次成型的厚度比较大一些｡。

手糊玻璃钢的制作工艺玻璃钢是一种由玻璃纤维和树脂组成的复合材料，具有优异的耐腐蚀性、强度和轻质等特点，因此广泛应用于各个领域，如船舶、航空航天、建筑等。

下面我将详细介绍玻璃钢的制作工艺。

首先，玻璃钢制品的制造工艺主要包括原材料准备、成型、固化和表面处理四个步骤。

1. 原材料准备：玻璃纤维是玻璃钢的主要增强材料，可以采用直接纺法、喷嘴纺法或拉伸纺法制备。

一般选用无碱玻璃纤维，具有较好的机械性能和耐腐蚀性。

树脂通常采用不饱和聚酯树脂（UPR）、环氧树脂（EP）或酚醛树脂（PF）等。

此外还需准备一些辅助材料如填充剂、润滑剂和溶剂等。

2. 成型：成型是玻璃钢制品制造的主要步骤，常用的成型方法有手糊法、喷涂法和模压法等。

其中手糊法是最常用的一种方法。

首先，将玻璃纤维和树脂分别混合均匀，然后将混合物涂布在模具表面，通过手工糊压将纤维和树脂压实，并使其充分浸润。

该方法适用于制作较大，形状复杂的玻璃钢制品。

3. 固化：固化是指将成型的玻璃钢制品在一定的条件下，经过一定的时间，使树脂发生聚合反应，固化成硬质的材料。

常用的固化方式有环境固化、热固化和光固化等。

环境固化是指将成型的制品放置在恒温、湿度适宜的环境中，通过自身固化。

热固化是将制品置于高温炉中进行固化，温度和时间根据树脂种类和硬化剂来调整。

光固化是利用紫外线或电子束辐照，使树脂固化。

固化过程中需要注意环境的湿度、温度以及树脂的选择和配比等因素，以保证固化效果。

4. 表面处理：表面处理主要是为了改善玻璃钢制品的表面性能，使其更加美观、耐久和耐腐蚀。

常用的表面处理方法有抛光、喷漆和涂层等。

抛光是通过使用研磨材料和抛光机械，将玻璃钢制品的表面光亮度提高。

喷漆能够增加制品的美观性和耐候性，常用的喷漆材料有聚氨酯漆、环氧漆和亚克力漆等。

涂层则是在制品表面形成一层保护膜，常用的涂层材料有聚氨酯、氟碳漆和硅烷涂层等。

除了以上四个步骤，品质控制也是制作玻璃钢的重要环节。

包括材料选择、生产过程控制和成品检验等。
