漫谈湿砂型铸件表面缺陷
与其它铸造方法相比，湿型铸件是较容易产生粘砂、砂孔、夹砂、气孔等缺陷的。如果铸造工厂注意控制湿型砂的品质，这些缺陷本来是有可能减少或避免。以下用实例说明型砂性能与铸件表面缺陷的关系。
一．粘砂
研究工作表明，一般湿砂型铸件，不论铸钢还是铸铁，粘砂缺陷都是属于机械粘砂，而不是化学粘砂。机械粘砂的产生原因有多种，最多见的如下的实例：1．砂粒太粗和透气性过高，金属液容易钻入砂粒间孔隙，使铸件表面粗糙，或将砂粒包裹固定在表面上。江苏某外资工厂的铸铁旧砂中不断混入大量30/50目粗粒芯砂，以致型砂透气性达到220以上，铸件表面极为粗糙。内蒙某工厂铸
钢车间的气动微震造型机生产中、小铸件。使用主要集中在40目的40/70粗粒石英砂混制型砂，铸件表面产生严重粘砂。平时不检测型砂透气性，认为已经符合工艺规程规定的≥80。为了找到粘砂原因而专门检测一次，发现透气性居然高达1070左右，表明这就是产生粘砂的原因。因此型砂透气性必须有上限，型砂粒度粗细和透气性应当处于适宜范围内。一般震压机器造型单一砂最适宜的型砂粒度大多为70/140目，透气性大致为70~100，高密度造型的型砂粒度最好是
50/140或100/50，透气性为80~140。有些生产发动机的铸造厂大量使用50/100目粗原砂制造砂芯，落砂时不断混入旧砂中，使型砂透气性可能达到180以上，就应加入100/140目细砂，或将旋流分离器中的细颗粒部分返回到旧砂中，以
便纠正型砂粒度。
2．铸铁型砂中煤粉含量不足或煤粉品质不良。北京某铸造厂生产高速列车刹车盘，铸件材质符合要求，而表面有严重粘砂，需整体打磨后才能交货。型砂中所用煤粉来自郊区一家关系密切的私营小供应商。粘砂的产生原因可能是煤粉品质太差，还可能是型砂中有效煤粉量也不足够。安徽某阀门总厂使用的“煤粉”是生产焦炭洗选下来的废料，灰分高达76%。使用后整个型砂性能遭破坏，铸件废
品超过一半。铸造工厂应该对购入的煤粉品质加强检验。优质煤粉要求灰分≤10%，挥发分30~37%，焦渣特征4~5级。型砂的有效煤粉含量可以用发气量进行检测。中小灰铁铸件震压造型应用普通煤粉的的型砂每1g的发气量大约在
22~26mL，折合普通品质有效煤粉量约为6~7％，或优质煤粉5~6％，或增效煤粉4~5％。高紧实度造型用型砂发气量大体在18~24mL，折合增效煤粉含量
3~4%。我国一些外资铸造工厂大多用灼减量（LOI）估计铸铁用湿型砂抗粘砂
性能。例如江苏一汽车铸件厂的静压造型线规定面砂的灼减量为4.10±0.30%。国内有多家造型材料公司供应各种“煤粉代用品”。铸造厂应先进行浇注试验，与优质煤粉或增效煤粉比较铸件表面效果、型砂性能变化以及铸件生产成本，然后确定是否选用。
二．砂孔

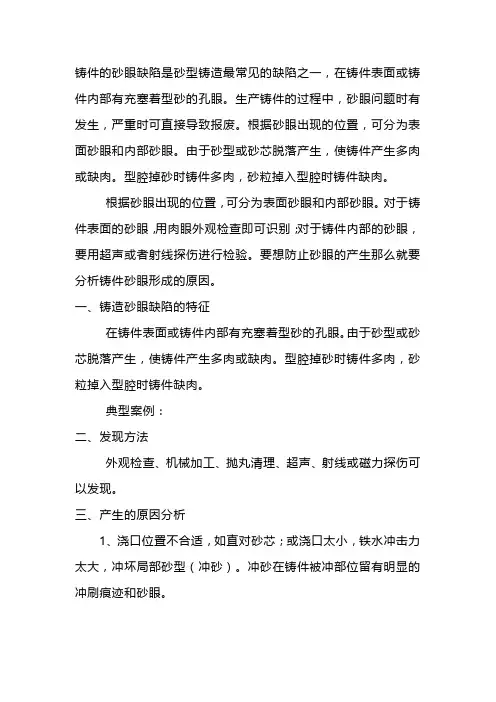

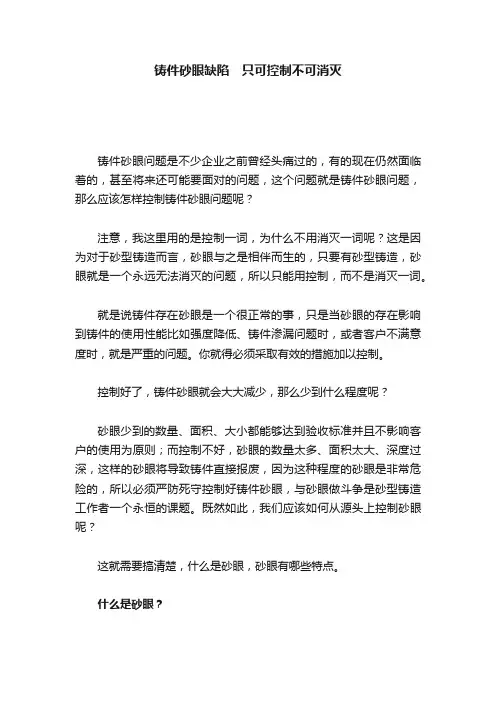

铸件表面的砂孔和渣孔通常合称为“砂眼”。渣孔大多是由于用了稻草灰或干砂当做聚渣剂形成的。关于砂孔的形成原因如以下几个实例：
1．天津某合资铸造厂手工造型生产电机壳等中、小灰铁铸件。主要缺陷是整个铸件上表面都可看到弥散分布的砂粒。分析这种砂孔形成原因是冲砂，是浇注系统和型腔被铁液冲蚀而掉落的零散砂粒漂浮在液面上形成的。该厂平常并不控制型砂品质，据云以前曾检测湿压强度只有25kPa。手工造型用型砂湿压强度最好
在70~80kPa左右，震压机器造型应90～120kPa。如果是高密度造型，型砂湿压强度可以是140~180 kPa。大件可以再增高些。为了提高型砂的湿压强度，应避免使用劣质膨润土，0.2g膨润土吸蓝量最好在35mL以上。型砂还需要含有足够的有效膨润土，例如高密度造型的型砂5g吸蓝量大多在55~65mL。折合优质有效膨润土量6~7%。
2．山东某铸造工厂只有一台震压造型机，上班后先造下型铺满地面和下芯。半天以后更换模板制造上型和扣箱合型，准备浇铸。铸件经常出现砂孔等缺陷。其原因是湿砂型表面脱水干燥后表面强度急剧下降，表面砂粒很容易被冲蚀落入铁液中。天气干燥季节中“风干”现象更加严重。湿型砂下箱敞开时间最好不超过半小时。如果发觉砂型表面有干燥脱水的迹象，合型前应用喷雾器向砂型表面喷水使恢复潮湿状态。天津某日资汽车发动机厂过去曾用进口表面强化剂喷涂型腔表面，现也改用喷水。
3．四川某汽车件铸造厂使用静压造型机流水线生产汽缸体和汽缸盖，铸件表面都有多少不等的砂孔。该厂型砂采用本省品质不高的膨润土和煤粉，未对旧砂进行经常性除尘处理，致使旧砂中含泥量有时升高达到24％。为了保持型砂含水量4.0％左右以防止产生气孔缺陷，不得不将型砂紧实率压低在27～32％范围内。型砂的湿压强度并不低，在170～210kPa，不是产生砂孔的原因。由于型砂的灰分过高和紧实率很低，影响韧性不足，破碎指数只有65～75％左右。这种型砂性能太脆，起模性差，砂型的棱角和边缘容易破碎，因而引起砂孔缺陷。该厂应当改用优质膨润土和煤粉；还应使用旧砂除尘设备，将旧砂含泥量控制在12%以下，型砂含泥量不超过13%；将型砂破碎指数控制为80～85％。在造型处的型砂紧实率提高为35～38％，含水量为3.2~3.6%，使(紧实率)/(含水量)的比例在10~12的范围内。这样就能提高型砂韧性和减少砂孔缺陷。上海、北京、哈尔滨有几家工厂在砂子中加入少量α-淀粉用来改善型砂韧性，降低起模摩擦阻力，增强表面风干强度。对防止砂孔缺陷和改善铸件表面光洁程度都有益处。4．河南某拖拉机厂的发动机铸造分厂由于大量冷芯盒砂芯的混入，使型砂变脆，起模性能越来越差。不但砂型边棱易碎，而且吊砂易断。根据工厂规定，碾轮混砂机的周期时间只有3min，不能加长混砂时间以免影响造型机用砂需要。后来尽最大努力使混砂周期延长了1min，发现型砂的手感起了变化，起模性也有了改善。这说明原来的混砂时间太短，不能混制出优良的型砂性能。
三．夹砂（结疤、起皮）
自从国内有多家公司供应优质活化膨润土以来，湿型铸件表面夹砂缺陷已大为减少。但是个别湿型铸造工厂还会意外地产生夹砂缺陷。
1．江西一家小型汽车修配厂希望用湿型生产摩托车发动机铝铸件。开始时曾借来两只牛皮纸袋的仇山“陶土”供混砂使用。后来又到物资部门购买了两只麻袋包装的陶土。但是发现新购来陶土的型砂粘结力很低，砂型在火炉旁烘烤后开裂起皮,浇注铸件出现严重夹砂缺陷。当时用极为简陋的条件检查两种粘土的泥浆是否能用碱活化变稠。证明麻袋中不是膨润土而是真正陶土，不可用于湿型铸造。出现问题的原因是当初地质部门将呈微弱酸性的钙基膨润土称为“酸性陶土”。而很多铸造工厂又将“酸性陶土”简称为“陶土”。结果把以蒙脱石为主要矿物成分的膨润土与以高岺石为主要矿物成分的真正陶土（即普通粘土）混淆在一起。真正的陶土主要用来烧制陶瓷，不适合湿型铸造使用。铸造工厂也可以用吸蓝量来鉴
别两种不同的粘土矿物，0.2g膨润土吸附亚甲基蓝在25~45mL，而普通粘土吸蓝量只有膨润土的十分之一。
2．水质的影响：天津的一家台资铸造工厂，使用挤压造型机生产出口铸铁煎锅。用优质活化膨润土混砂，型砂的湿压强度200～250kPa，紧实率35～38％，含水量3％左右。但是后来铸件靠近内浇道处产生夹砂缺陷，怀疑混砂所用井水有问题。该厂原来混砂用深井水的井管被堵塞。老板为了节约，打了一口20m浅
井供混砂加水之用。工人发现这口井的水咸不能喝，洗手搓肥皂也不起泡沫。经化验这种浅井水中含有大量钠、镁、氯离子，对活化膨润土有强烈的反活化作用，用来混砂生产铸件容易产生夹砂缺陷。从邻近工厂引来饮用水混砂后，仍不能完全消除原来水质的影响。江苏有一家挤压造型生产冰箱压缩机铸件工厂，使用流经工厂外面小河中的河水混砂，适逢河水上游有化工厂向水中排废水而引起铸件产生夹砂缺陷，其原因也是由于废水的反活化效应。如果怀疑水质是否适合混砂，可以取2g或3g膨润土分别用纯净水和待试水测定膨润值，或膨胀倍数和自由
膨胀量，如果待试水的测试结果比纯净水低很多，就表明待试水的品质不可用。
四. 气孔

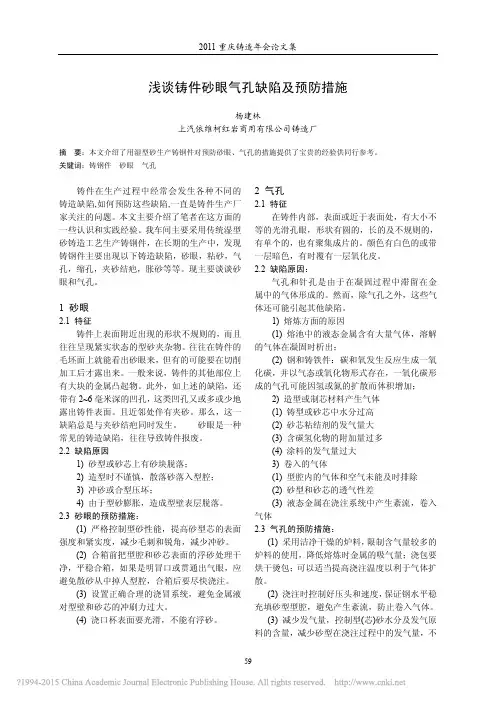

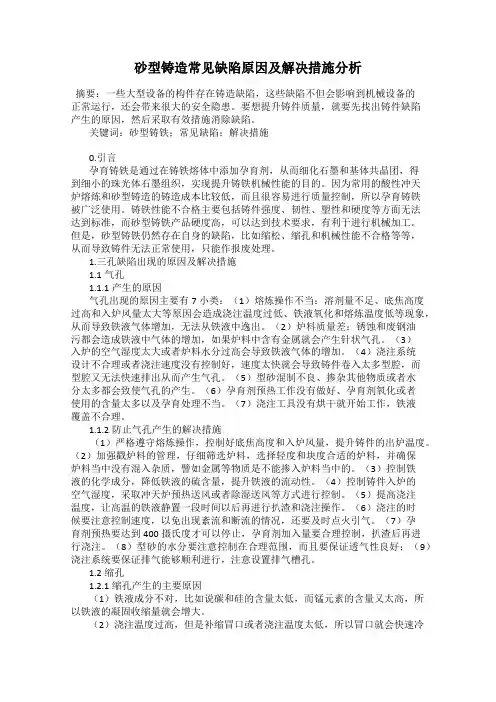

铸件的气孔缺陷主要有裹携气孔、侵入气孔、析出气孔和反应气孔四个类型。以下举例说明工厂中常见气孔的生成原因和防止措施。
1．鉴别气孔的类型和生成原因都是不容易的。根据生产经验，提高浇注温度
30~50℃经常可以减少任何类型气孔缺陷的发生。应当注意每包铁液浇注最后一两个砂型的温度，因为这时包中铁液温度已然下降而容易产生气孔缺陷。天津某台资铸造厂生产工业缝纫机壳体，每台铁液本可以浇注7个砂型，但是只浇5
个砂型。剩在包中铁液倒回电炉中，然后再重新接一满包铁液去浇注砂型，就是为了保持浇注温度，减少气孔缺陷。
2．北京某日资工厂曾发现一个有气孔缺陷的铸件，锯开后看到气孔呈一个个连续上浮状态。估计在产生气孔的界面上背压力超过了铁液的静压力引起侵入气孔，但已无法判断气源是何物。有的工厂将旧砂堆当做垃圾堆，香烟头、冰棍捧、废纸团、瓜籽皮……扔到旧砂，混入型砂中都可能形成气孔缺陷。有些外资铸造工厂严格禁止在厂区中吸烟也是预防气孔的有效措施之一。
3．山东某厂生产中等大小出口阀门铸铁件，用震击造型机造型，冷芯盒制砂芯。该厂采取两天连续造型和下芯、合型，每隔一天冲天炉开炉浇注一次。所生产铸件气孔废品率极高。分析其原因是砂芯吸潮发气进入铁液中造成的侵入气孔。冷芯盒砂芯长时间放置在相对湿度极高的砂型中很容易吸潮。浇注时不仅粘结剂发气，而且砂芯吸收的水分也发出大量水汽，因而容易产生气孔缺陷。应当将隔日开炉攺为每日开炉，或者造型后先合空型，待开炉日再开箱下芯、合箱浇注。既可以防止砂芯吸潮，又可以减少砂型风干脱水，使气孔缺陷大为减少。多开出气冒口，增大排气能力。适当提高浇注速度，迅速建立静压力抵制界面气体侵入，也对防止侵入气孔有好处。
4．从河南、山东、辽宁、吉林…等发动机铸造工厂的气孔缺陷生成情况来看，所遇到的气孔仍多属于砂芯发生气体的侵入气孔缺陷，很少是析出性的氮针孔。因为所用砂芯的粘结剂都改为含氮量较低的树脂，而且必要时在芯砂中和涂料中加入适当的氧化铁。因此首先应当加强砂芯的排气能力。砂芯中间应开通畅的排气孔。对于厚大断面砂芯可以抽成空心或分半挖成网格形内腔而后粘合。树脂自
硬砂芯最常用的排气办法是使用尼龙编织管，制芯时可以方便地沿砂芯的任意形状预埋在砂芯中。热芯盒、冷芯盒和壳芯都是整体射制的，不能预埋排气管路，可以安放通气针或棒，在取芯之前或之后抽出。但是更多的是在砂芯硬化后用硬质合金钻头从芯头钻孔帮助排气。例如山西某液压件厂生产形状极为复杂的液压阀，将壳芯所有芯头都角钻头钻盲孔帮助排气。西班牙有一家生产小轿车的铸造工厂，制出气缸盖的水套砂芯用专门多头钻床自下向上地将水套砂芯的各个冷却水通道芯头同时钻出盲孔。较大砂芯下芯时，如果芯头与芯座的间隙过大，会出现铁液钻入砂芯通气孔现象。应当用耐火纤维毡垫、泥条、石棉绳等密封材料围封砂芯芯头。还要注意高温快浇，迅速建立起铁水压力超过发气点背压力使气体不能钻入铁液中成为气泡。即使气体已经钻入铁液中，也能漂浮和随着铁液进入排气冒口排出。另外，采用低发气量粘结剂对防止气孔缺陷是必要的，例如北京某工厂生产英国的煤气炉燃烧圈只有一个芯头，排气困难，就尽量将壳芯的发气量控制在12mL/g以下，而且高温快速浇注。
5．山西某厂使用挤压造型机生产灰铸铁曲轴，在铸件表面和皮下形成宻集的小气孔。一般为直径1～3mm的小孔，大多存在于表皮内1~3mm处，抛丸清理或粗加工时露出。此工厂不用树脂砂芯，不会产生氮气孔，缺陷应当属于反应气孔。即金属液与铸型在界面处发生化学反应，产生的气体溶解在金属液中。冷却时溶解度降低析出成气泡。铸件材质为灰铁，也排除掉铁液中镁或稀土与砂型中水分引起反应。怀疑是炉料和孕育剂有可能将铝、钛带入铁液中。因为铝、钛与水反应放出极易溶入铁液层中的原子态[H]。该层凝固时氢的溶解度降低而以分子态气相析出和长大成氢气泡。由该厂硅铁孕育剂的分析报告中看到含铝量达到1.86%，可能是产生皮下气孔的主要原因。硅铁孕育剂的含铝量最好为1.0%左右，最多不可超过1.5％。对于随流孕育用硅铁，不但要控制较低的含铝量，而且要限制加入量一般不超过0.08~0.10％。为了防止铝、钛等元素与水的反应，挤压造型的型砂含水量也必须控制在不高于4%。
6．球墨铸铁的铁液浇注入湿砂型后，残留镁同水分子中氧强烈反应而产生原子态[H]，是产生皮下气孔缺陷的主要原因。必须采取冶炼和工艺两方面的措施才能防止反应气孔的产生。河北某球墨铸铁工厂是生产载重汽车离合器压盘等球墨铸铁件的专业厂，铸件无皮下气孔。从该厂冶炼角度来分析其避免气孔的原因是各项指标都未超出常规范围。例如使用优质铸造焦，冲天炉出炉温度在1480℃以上，球化处理包的内腔深度为直径的1.5~2倍，浇包和型腔表面抖冰晶石粉，铁水含硫0.03~0.04%，残留镁量为0.40~0.46%。但是从工艺角度来分析：面砂含水量高达7.0~7.6%，远远超过通常认为的最多不可超过5.5%。分析其不出气孔的原因可能是：（1）型砂加入了大量煤粉，灼减量高达7.0~7.9%。超过通常的4~5%。未测型砂发气量，估计在35mL/5g以上。浇注后露出的铸件表面呈现深蓝色，表明浇注时型腔中为大量强烈还原性气氛，将型腔中水汽冲淡。（2）砂型透气性100，并扎有大量排气孔，浇注生成的水汽大部分排出型腔以外，减少了可能参与反应的水汽。（3）面砂含水量虽然相当高，但含泥量高达21%。因此测得紧实率只有36%左右，说明型砂并不潮湿。可能泥分吸收了大量水分，减缓了化学反应的速度。因此可以设想产生反应气孔缺陷主要取决于紧实率（即型砂干湿程度），而不是含水量。
五. 讨论
1．获得优质型砂的条件首先是选用优质原材料，也还需要应用优良的混砂过程。一些技术管理比较严格的湿型砂铸造工厂要求在每班结束前将混砂机中的砂子
完全清除干净。美国主要的湿型铸造厂大多要求混砂机刮板与底盘的距离为一个硬币厚度。日本几家使用碾轮式混砂机的汽车件铸造工厂的混砂周期都是6min。但是我国有的铸造厂的混砂机碾盘中和碾轮上的砂子都长期不清理，刮板磨损也不调整，碾轮混砂时间最多3min。这怎样能够混制出优良品质的型砂呢？2．型砂品质表现在于性能如何，加强型砂性能的检测和控制才能制备出优等型砂。江苏某日资汽车件铸造工厂静压造型线用面砂的日常检测项目有二十余种，还未包括背砂和原材料的检测项目在内。我国有的铸造工厂的型砂实验室中仪器设备简陋，湿型砂性能的日常检测项目可能只有三、四种。怎能根据测得结果说明铸件表面缺陷产生原因呢？又怎能用来降低铸件废品率呢？
常见铸件缺陷分析缺陷种类，缺陷名称生产原因 多肉类飞翅（飞边） 1．砂型表面不光洁，分型面不增整 2．合理操作xx准确 3．砂箱未固紧 4．未放压铁，或过早除去压铁 5．芯头与芯座间有空隙 6．压射前机器调整、操作不正确 7．模具镶块、活块已磨损或损坏，锁紧元件失效8．模具强度不够，发生变形 9．铸件投影面积过大，锁模力不够 10．型壳内层有裂隙，涂料层太薄 毛刺 1.合型操作不准确 2.砂箱未固紧 3.芯头与芯座间有空隙 4.分型面加工精度不够 5.参考飞翅内容 抬箱 1．砂箱未固紧
2．压铁质量不够，或过早除去压铁 胀砂 1．砂型紧实度低： 壳型强度低 2．砂型表面硬度低 3．金属液压头过高 冲砂 1．砂型紧实度不够，型壳强度不够 2．浇注系统设计不合理 3．金属流速过快，充型不稳定 4．压射压力过高，压射速度过快 5．金属液头过高 掉砂 1．合型操作不正确 2．型砂紧实度不够 3．型壳强度不够，发生破裂 铸件缺陷分析 缺陷种类缺陷名称产生原因 多肉类外渗物（外渗豆）内渗物（内渗豆） 1．铸型、型号、型芯发气最大，透气性低，排气不畅2．合金液有偏析倾向
3．凝固温度范围宽或凝固速度过慢 xx类气孔、针孔 1．铸件结构设计不正确，热节过多、过大 2．铸型、型壳、型芯、涂料等发气量大，透气性低，排气不畅 3．凝固温度范围宽，凝固速度数低 4．合金液含气量高，氧化夹杂物多 5．凝固时外压低 6．冷铁表面未清理干净，未挂涂料或涂料烘透 7．铜合金脱氧不彻底 8．浇注温度过高，浇注速度过快 缩孔 1．铸件结构设计不合理，壁厚悬殊，过渡外圆角太小： 热节过多、过大 2．浇注系统、冷铁、冒口安放不合理，不利于定向凝固 3．冒口补缩效率低 4．浇注温度过高 5．压射建压时间长，增压不起作用撮终补压压力不足，或压室的充满度不合理 6．比压太小，余料饼术薄，补压不起作用 7．内浇道厚度过小，溢流槽容量不够 8．熔模的模组分布不合理，造成局部散热困难
连铸坯的质量缺陷及控制 摘要 连铸坯质量决定着最终产品的质量。从广义来说所谓连铸坯质量是得到合格产品所允许的连铸坯缺陷的严重程度，连铸坯存在的缺陷在允许范围以内，叫合格产品。连铸坯质量是从以下几个方面进行评价的： (1)连铸坯的纯净度：指钢中夹杂物的含量，形态和分布。 (2)连铸坯的表面质量：主要是指连铸坯表面是否存在裂纹、夹渣及皮下气泡等缺陷。连铸坯这些表面缺陷主要是钢液在结晶器内坯壳形成生长过程中产生的，与浇注温度、拉坯速度、保护渣性能、浸入式水口的设计，结晶式的内腔形状、水缝均匀情况，结晶器振动以及结晶器液面的稳定因素有关。 (3)连铸坯的内部质量：是指连铸坯是否具有正确的凝固结构，以及裂纹、偏析、疏松等缺陷程度。二冷区冷却水的合理分配、支撑系统的严格对中是保证铸坯质量的关键。 (4)连铸坯的外观形状：是指连铸坯的几何尺寸是否符合规定的要求。与结晶器内腔尺寸和表面状态及冷却的均匀程度有关。 下面从以上四个方面对实际生产中连铸坯的质量控制采取的措施进行说明。 关键词：连铸坯；质量；控制 1 纯净度与质量的关系 纯净度是指钢中非金属夹杂物的数量、形态和分布。夹杂物的存在破坏了钢基体的连续性和致密性。夹杂物的大小、形态和分布对钢质量的影响也不同，如果夹杂物细小，呈球形，弥散分布，对钢质量的影响比集中存在要小些；当夹杂物大，呈偶然性分布，数量虽少对钢质量的危害也较大。 此外，夹杂物的尺寸和数量对钢质量的影响还与铸坯的比表面积有关。一般板坯和方坯单位长度的表面积（S）与体积（V）之比在0.2～0.8。随着薄板与薄带技术的发展，S/V 可达10～50，若在钢中的夹杂物含量相同情况下，对薄板薄带钢而言，就意味着夹杂物更接近铸坯表面，对生产薄板材质量的危害也越大。所以降低钢中夹杂物就更为重要了。 提高钢的纯净度就应在钢液进入结晶器之前，从各工序着手尽量减少对钢液的污染，并最大限度促使夹杂物从钢液中排除。为此应采取以下措施：
铸造质量控制 摘要：铸造是一个复杂的生产过程，环境、设备、工艺、人员、原辅材料等都可能引起铸造质量的波动，铸件质量也包含两方面的内容：一是铸件产品质量，二是铸造过程质量。铸造过程质量直接决定着产品质量，控制好铸造过程，必须从细节抓起，通过工艺文件、指控点建立、企业文化凝聚、设备保证等多方面一起建立一个稳定的铸造质量控制全过程。 关键词：铸造质量控制过程控制质量 一、铸造质量 铸件是铸造生产的产品，铸造质量的本质体现是各类铸件产品的质量。铸件质量也包含两方面的内容：一是铸件产品质量，二是铸造过程质量。铸件产品质量，即铸件满足用户要求的程度；或按其用途在使用中应取得的功效，这种功效是反映铸件结构特征、材质的工作特性和物理力学特性的总和，是评价铸件质量水平和技术水平的基本指标。铸造过程质量直接决定着产品质量，是指铸件产品的生产过程对产品质量的保证程度，即铸件在具体使用条件下的可靠性，这个指标在相当大的程度上决定于所取得的功效，还与稳定性、耐用性和工艺性等指标有关。 在现在的生产条件下，随着铸造技术的不断发展，虽然设备和技术的保证能力不断提高，但是中国的铸造过程仍存在许多不稳定的质量控制盲区，也只有从过程控制的细节入手，不断深入过程质量控制，保证工艺的有效实施才能从根本上提高改善铸造过程和铸件产品质量。 二、铸造质量控制要点： 1、工艺控制文件 1.1作业指导书 作业指导书是工序质量控制点必备的重要控制文件，是在工序卡片的基础上发展起来的一种新形式的工艺文件，它比工序卡片更加细化和完善，是正确指导现场生产工人操作、控制和检查的规程。但是作业指导书必须防止“两张皮”和不协调现象。作业指导书是指导现场操作的基础，必须保证能通过作业指导书能够准确的进行现场操作，一般情况下作业指导书的内容有如下四大部分组成：1）简介明了的工序示意图。（铸造一般现实工序件的照片为佳，例如组芯工序应该添加本工序组芯照片，然后标出哪些地方需要增加粘结剂，哪些地方需要补刷灰等，一定要形象具体。） 2）通俗易懂的操作要领和工艺规程（如最简单的取放芯子，应该标出手拿芯子那个部位最好不会引起损伤芯子，不易脱手，保证第一操作也不会出错）。 3）明确严格的控制要求：检验项目、检验频次、检具要求、控制手段等。 4）符合现场要求的工艺参数。 制定作业指导书要注意如下问题： 1）在操作要领、工艺规程中要将生产工人所积累的经验和加工技巧总结进去，以利于指导工人正确进行操作。 2）注意与工序质量分析表相呼应。 3）作业指导书所要求的内容要做到完整、准确。 4）操作要领、工艺规程要规定得详细、具体，不应出现诸如“见某某文件”等现象。
铸件常见缺陷的鉴别、起因、修补及检验----------------------------------------------福联造型，呋喃树脂、酚醛树脂、覆膜砂专家 1.缺陷的分类 铸件常见缺陷分为孔眼、裂纹、表面缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格五大类。(注：主要介绍铸钢件容易造成裂纹的缺陷) 1.1孔眼类缺陷 孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、铁豆。 1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。 铸件气孔的特征是：一般是园形或不规则的孔眼，孔眼内表面光滑，颜色为白色或带一层旧暗色。(如照片) 气孔 照片1 产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型或泥芯透气性差等。 1.1.2缩孔 缩孔别名缩眼，由收缩造成的孔洞。 缩孔的特征是：形状不规则，孔内粗糙不平、晶粒粗大。
产生的原因是：金属在液体及凝固期间产生收缩引起的，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。浇注温度过高浇注速度过快等。 1.1.3缩松 缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。 缩松的特征是：微小而不连贯的孔，晶粒粗大、各晶粒间存在明显的网状孔眼，水压试验时渗水。(如照片2) 缩松 照片2 产生的原因同以上缩孔。 1.1.4渣眼
渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。 渣眼的特征是：孔眼形状不规则，不光滑、里面全部或局部充塞着渣。(如照片3) 渣眼 照片3 产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。 1.1.5砂眼 砂眼是夹着砂子的砂眼。 砂眼的特征是：孔眼不规则，孔眼内充塞着型砂或芯砂。 产生的原因是：合箱时型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。 1.1.6铁豆 铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。
连铸方坯的缺陷及其处理 1 表面缺陷 1.1 气孔和针孔 定义 : 垂直铸坯表面并在铸坯表面肉眼可见的小气孔并可能以针孔的形式深入表面。 原因 : 钢水脱氧不足、凝固时产生一氧化碳; 脱氧后又钢流二次氧化吸收的气体; 结晶器保护渣质量不合要求; 钢包及中间包烘烤不好 改进方法: 钢水完全脱氧; 不浇注过氧化的钢水; 保持浇注温度;（注温不能过高） 使用干燥的钢水罐及中间罐; 保护渣不能受潮，摆放时间不能太久。 1.2 坯头气孔及针孔 定义: 同1.1,但仅出现在每次浇注的第一根钢坯坯头处 原因: 钢液温度太低; 结晶器中钢水氧化; 保护渣受潮或杂质多; 结晶器内壁上有冷凝水; 引锭头潮湿; 填入结晶器中切屑及废钢有锈、有油或潮湿; 中间罐内衬及钢水罐内衬潮湿; 改进方法: 保持浇注温度; 采用适宜的保护渣; 采用干燥和洁净的废钢及切屑; 绝对避免在结晶器内壁及锭头上产生冷凝水; 干燥及烘烤中间罐; 1.3 夹渣 定义: 表面分布不均匀的夹渣,有时针孔和渣聚集,呈疏松态的外观
原因: 由保护渣耐火材料颗粒和钢水氧化产物以及出钢渣等引起,随着钢流带入并被卷至铸坯表面。 改进方法: 用挡渣出钢; 采用适宜的保护渣及耐火材料; 钢水不能过氧化，注温要合适。 1.4 振动波纹及折叠 定义: 在与铸坯轴线垂直方向上,铸坯表面上以均匀间距分布的波纹振痕，在不利的情况下出现折叠。 原因: 浇注速度波动大,使结晶器中钢液面不稳定。 改进方法: 保持均匀的浇注速度，稳定结晶器钢水液面。 调整振动频率使其与拉速相适应。 1.5 结疤与重皮 定义: 铸坯角部和表面上出现的疤痕 原因: 由于结晶器内坯壳破裂、钢水渗入到结晶器和铸坯之间的夹缝，以及保护渣结块造成。 改进方法: 保证结晶器具有准确的锥度，当结晶器使用时间过长而磨损会使坯壳过早脱离结晶器内壁而导致坯壳破裂。 1.6 分层: (双浇) 定义: 铸坯中间出现分界层 原因: 浇注中断又重新开始浇注时,使两次浇注连接出现重接。 改进方法: 浇注过程中不要断流，拉速要相对稳定，不要忽高忽低。 1.7 纵裂 定义: 分布在铸坯角部的纵向裂纹, 角部纵裂常是拉漏的预兆。 原因: 针孔、气泡及夹杂; 结晶器内坯壳不均匀冷却; 由于铜结晶器中和足辊上有沟槽,缺口,渣子等而引起裂纹; 结晶器壁磨损或单面磨损使该处坯壳提前脱离结晶器壁; 浇注速度过高或浇注温度过高,坯壳厚度薄; 足辊对位不准; 二次冷却水不均匀;
如何做好铸造质量 一.要有好的模具 1.模具预量(加放量)的合理控制 1.1生产的机器设备考虑(铸造机的精度要好) 1.2铸造方式考虑(重力、低压、压铸等) 1.3金属(铝合金)缩收考虑 1.4铸件的部位考虑(如浮渣面、一工程耳部) 1.5铸造后站作业考虑(切冒口夹变形,T6变形、加工定位、加工精度) 1.6脱模角度考虑(铝合金一般大于7°) 1.7模具设计的圆角考虑(消除内应力、主要为内尖角) 1.8经济性及结晶质量考虑(避免无谓增加余量) 1.9脱模时变形考虑 2.0黑皮的产生和防范 2.流路系统的设计 2.1流路系统的组成(a.滤槽b.浇道c.流道d.补水块ｅ.铸口f.浇口) 2.2流路系统设计考虑因素 2.2.1收缩之处的补水(补水块) 2.2.2模具中的气体疏导 2.2.3防范杂质进入模具 2.2.4入水口处的咬模考虑 2.2.5敲除流路的变形考虑 2.2.6流体进入模穴的平稳、迅速、均匀性考虑 2.2.7透气之考虑 2.3流路系统的设计原理 2.3.1蛇形原理 2.3.2凹凸原理(沉淀、浮渣) 2.3.3由大到小及上大下小原理 2.3.4瓶颈原理 2.4多处入水(分枝流路)利弊 2.4.1有利因素:a.模温均匀b.缩短浇注时间c.减少入水口咬模d.强度好 e.适于冷凝度h.改善水痕 2.4.2不利因素:a.熔料(铝料)增加b.入水口质量不良因素增加c.冷却增加 d.模具制作费用增加 2.5浇道、流道、铸口的比例分配(铸喉与反铸喉设计) 3.冒口设计
3.1冒口的种类:有敞开式的冒口(现厂内叫冒口)及封闭式冒口(盲冒口)或顶 冒口及侧冒口(厂内设计的小流道) 3.2冒口的作用:补水功能(它属于铸模内馈补给系统) 3.3影响冒口效能的因素:冒口的大小、形状、位置、铸件的重量、尺寸、形 状、材料种类及其收缩性、浇注速度、流路系统的设计、冒口相接面的 绝热性与温度 3.4冒口设计的重点 3.4.1在铸件截面的最大处即最后凝固的位置 3.4.2冒口的直径为铸件截面厚度的1.5倍以上 3.4.3冒口的高度与直径相等为佳 3.4.4冒口设计的经济性(避免过大造成铝料浪费及铸造时间延长) 3.4.5冒口的凝固终了时间必须晚于铸件 3.4.6冒口的保温性考虑(除保温材料) 4.模具冷却盒及冷激件和冷凝件的设计 4.1入水口处的冷却盒(边模、上模冷却盒) 4.2冷激件和冷凝件适用于砂模 4.3冷却盒之大小(因模具的大小而定，同模具的尺寸成正比) 5.模具冷凝梯度的设计 5.1模具的厚度应结合铸件所需之冷凝梯度 5.2模具厚较不易散热亦不利铸件凝固(此点仅为经验只作参考) 5.3铝合金轮圈铸件冷凝梯度介绍 6.铸件的设计控制 6.1铸件设计追求完美:功能、强度、美观、铸造性、加工性、经济性 6.2铸件设计必须考虑因素 6.2.1金属收缩的考虑 A.金属于冷凝时及凝固后由高温至常温皆有收缩 B.收缩产生的铸疵a.黑皮、凹陷b.热裂c.缩孔d.变形e.漏气f.影响强度 C.凝固规律:由底温到高温、由外到内、由薄到厚 D.造成缩孔的原因:a.模温过低或不均b.熔料温度太低c.冒口的设计不合 理d.冷却或保温(含涂模)不当e.铸件肉厚梯度不合理f.流路系统设计不 合理等 6.2.2脱模角度考虑 A.铝合金脱模角度大于7°为佳设计时适当考虑加大 B.脱模角度不足之危害:a.容易拉裂b.严重变形c.影响产能d.容易咬伤 C.脱模角度对经济性的影响(须适度考虑) 6.2.3铸件肉厚的控制(同第1点) 7.变形量具的制作与使用 7.1量具测量点确立(直径四点定位或造型吻合)
一、锻造过程质量控制 1,锻造 ◆什么叫做锻造： □在加压设备及工（模具）的作用下，使坯料产生局 部或全部的塑性变形，以获得一定的几何形状，形 状和质量的锻件的加工方法称为锻造. ◆锻造的分类： □自由锻造 只用简单的通用性工具，或在锻造设备上、下砧间直 接使坯料变形而获得所需的几何形状及内部质量的锻 件. 模锻 利用模具使毛坯变形而获得锻件的锻造方法. □自由锻造的方法 镦粗：使毛坯高度减小，横断面积增大的锻造工序. 局部镦粗：在坯料上某一部分进行的镦粗. 镦粗的过程控制: 1.为了防止镦粗时产生纵向弯曲,圆柱体坯料的高度与直径之比不应超过 2.5-3,且镦粗前坯料端面应平整,并与轴心线垂直. 镦粗时要把坯料围绕着轴心线不断转动坯料发生弯曲时必须立即矫正。 芯棒拔长： 它是在空心毛坯中加芯棒进行拔长以减小空心处径（壁厚）而增加其长度的锻造工序，用于锻造长筒类锻件. 芯棒拔长的过程控制: 1.芯棒拔长都应以六角形为主要变形阶段 即圆→六角→圆,芯棒拔长应尽可能在V 型下砧或110°下槽中进行. 2.翻转角度要准确,打击量在均匀,发现有壁 厚不均匀及两端面过度歪斜现象,应及时 把芯棒抽出,用矫正镦粗法矫正毛坯. 3.芯棒加工应有1/100～2/100日锥度. 拔长：使毛坯横断面积减小，长度增加的 锻造工序. 拔长锻造工艺参数的选择就是要在保证质量的前提下提高效率 1. 每次锤击的压下量应小于坯料塑性所允许的数值，并避免产生折叠，因此每次压缩后的锻件宽度与高度之比应小于2~ 2.5，b/h＜2~2.5，否则翻转90°再锻造时容易产生弯曲和折叠。 2.每次送进量与单次压下量之比应大于1~1.5，即L/△h/2＞1~1.5生产中一般采用L=(0.6~0.8) h (h为坯料高度)。如图
常见铸造缺陷产生的原因及防止方法 铸件缺陷种类繁多，产生缺陷的原因也十分复杂。它不仅与铸型工艺有关，而且还与铸造合金的性制、合金的熔炼、造型材料的性能等一系列因素有关。因此，分析铸件缺陷产生的原因时，要从具体情况出发，根据缺陷的特征、位置、采用的工艺和所用型砂等因素，进行综合分析，然后采取相应的技术措施，防止和消除缺陷。 一、浇不到 1、特征 铸件局部有残缺、常出现在薄壁部位、离浇道最远部位或铸件上部。残缺的边角圆滑光亮不粘砂。 2、产生原因 （1）浇注温度低、浇注速度太慢或断续浇注； （2）横浇道、内浇道截面积小； （3）铁水成分中碳、硅含量过低； （4）型砂中水分、煤粉含量过多，发气量大，或含泥量太高，透气性不良；] （5）上砂型高度不够，铁水压力不足。 3、防止方法 （1）提高浇注温度、加快浇注速度，防止断续浇注； （2）加大横浇道和内浇道的截面积； （3）调整炉后配料，适当提高碳、硅含量； （4）铸型中加强排气，减少型砂中的煤粉，有机物加入量； （5）增加上砂箱高度。 二、未浇满 1、特征 铸件上部残缺，直浇道中铁水的水平面与铸件的铁水水平面相平，边部略呈圆形。 2、产生原因 （1）浇包中铁水量不够； （2）浇道狭小，浇注速度又过快，当铁水从浇口杯外溢时，操作者误认为铸型已经充满，停浇过早。
3、防止方法 （1）正确估计浇包中的铁水量； （2）对浇道狭小的铸型，适当放慢浇注速度，保证铸型充满。 三、损伤 1、特征 铸件损伤断缺。 2、产生原因 （1）铸件落砂过于剧烈，或在搬运过程中铸件受到冲撞而损坏； （2）滚筒清理时，铸件装料不当，铸件的薄弱部分在翻滚时被碰断； （3）冒口、冒口颈截面尺寸过大；冒口颈没有做出敲断面（凹槽）。或敲除浇冒口的方法不正确，使铸件本体损伤缺肉。 3、防止方法 （1）铸件在落砂清理和搬运时，注意避免各种形式的过度冲撞、振击，避免不合理的丢放； （2）滚筒清理时严格按工艺规程和要求进行操作； （3）修改冒口和冒口颈尺寸，做出冒口颈敲断面，正确掌握打浇冒口的方向。 四、粘砂和表面粗糙 1、特征 粘砂是一种铸件表面缺陷，表现为铸件表面粘附着难以清除的砂粒；如铸件经清除砂粒后出现凹凸不平的不光滑表面，称表面粗糙。 2、产生原因 （1）砂粒太粗、砂型紧实度不够； （2）型砂中水分太高，使型砂不易紧实； （3）浇注速度太快、压力过大、温度过高； （4）型砂中煤粉太少； （5）模板烘温过高，导致表面型砂干枯；或模板烘温过低，型砂粘附在模板上。 3、防止方法 （1）在透气性足够的情况下，使用较细原砂，并适当提高型砂紧实度；
一、铸件质量控制 铸件质量决定于每一道工艺过程的质量。对铸件质量进行控制，实际上是全过 程质量控制（%&’），将过程处于严格控制之中，不出现系统误差（由异常原因造成的误 差）。过程中由随机原因产生的随机误差，其频率分布是有规律的。这种利用数理统 计方法将铸造过程中系统误差和随机误差区分开来是质量控制 的基本方法。这种方 法又称之为统计过程控制（()’）。 ·+$*# · 第一章铸件质量 铸件质量控制首先在于稳定生产过程，避免系统误差的出现和随机误差的积累。 其次要提高工艺过程精度，缩小误差频率分布范围或分散程度。过程控制包括技术准备过程、图样和验收条件的制订；铸造工艺、工装设计的验 证；原材料验收；设备检查；工装几何形状、尺寸精度和装配关系检查等；另外，还包括 熔炼、配砂、造型、制芯等工艺参数的控制。 控制方法是定期记录工艺参数进行统计分析，判断车间参数误差频率分布及性
质，对每一中间工序的结果进行检查。图! " # " $ 表示出铸铁车间的铸造工艺过程 质控站（%&）及整个控制程序。 图! " # " $ 铸铁件生产过程质控站（%&）布置 建立过程质量控制站（简称质控站）或管理站是质量管理中行之有效的措施。质 控站能为缺陷分析提供生产过程背景材料以及原始记录和统计资料，凡是对铸件质 量特性有重大影响的工序或环节，一般都应设置质控站。 质控站还应贯彻并使操作者严格执行操作规程。工厂考核铸件质量，按铸件产 生缺陷的原因，追究个人或生产小组的责任。由于铸件产生缺陷的原因是多方面的 和复杂的，有些缺陷是由多个因素引起的，故不容易划分各自应承担责任的百分比。 为了解决由于划分不公引起争端，应该加强中间检查，应对每一道工序的质量（特别 是主要工艺参数和执行操作规程的情况）进行严格的控制，从而确定个人或小组的质 ·’)(’ · 第九篇铸造生产质量检验与铸件缺陷分析处理 量责任。例如质控站按规程抽查型砂的性能，如果不符合标准的
连铸坯缺陷及预防措施 1、方坯晶间裂纹、 根源 ?Cu 、Ni、Sn、Nb 与Al等元素的影响； ?铸机表面凹限，即使轻微凹限也会引起裂纹； ?保护渣不合适； ?结晶器液面波动严重； ?菱变严重； ?结晶器锥度太小； 措施 减少杂质元素含量； 导致晶间裂纹的最主要原因是粗大晶粒结构以及沿晶粒边界的沉析，所以防止其产生的主要措施是在结晶器初始凝固阶段得以形成细小而均匀的结构； 防止产生凹馅； 用多水口代替直水口； 2、气泡及针孔 铸坯皮下通气孔称为针孔，而皮下闭气孔称为气泡 根源 ?脱氧不好，氢、氮含量高； ?润滑过度，油中含水； ?保护渣中含水； ?中间塞棒吹氩过度；结晶器波动 措施 ?有效地脱氧； ?注流及钢液面进行有效保护； ?加热润滑油及保护渣； ?采用EMS可有效减少针孔与铸坯表面皮下气泡的数量； ?减少结晶器液面波动 3、铸坯表面夹渣 根源 ?钢水脱氧不够； ?钢水中氧化铝含量高，SiO2、MnO与FeO含量低（铝镇静钢）； ?耐火材料质量差；结晶器喂铝线； ?中包水口及结晶器中形成的块渣进入钢水。 措施 ?采用无渣出钢； ?对钢水进行有效脱氧，采用保护浇注； ?中间包碱性覆盖剂； ?加深中包，增大中包钢液深度； ?中包采用挡堰； ?采用能快速吸收钢水夹杂的保护渣（高碱度）； ?加大保护渣的用量； ?减少结晶器液面波动，水口侵入深度必须100-150mm 4、横向裂纹
横向裂纹通常出现在角部，但中部区域也会出现，横向裂纹一般出现在振痕的底部。 1、因热脆而形成的表面裂纹 ?C含量0.17-0.25%； ?S含量高； ?随合金元素含量增加，如：Al、Nb、V 及大于1%Mn，裂纹数量增加； ?Al、Nb、N及C沉析于晶粒表面； ?二冷区冷却不挡导致晶粒粗大； ?二冷区支撑辊对中不好； ?保护渣选择不当； ?负滑脱时间过长。 2、横向角部裂纹 角部冷却过度； ?结晶器冷却不当； ?结晶器和支撑辊对中不好； ?矫直温度过低； ?高如：Al、Nb、V 及大于1%Mn含量钢水非常敏感，加入钛能有效降低裂纹的程度；?二冷区冷却不均或冷却过度； ?保护渣不合适； ?铜管弯月面区域变形过大； ?钢水温度过低； ?结晶器锥度过大。 措施： ?使S含量<0.020%； ?拉矫机区域温度保持在900℃以上； ?采用多点矫直； ?如果在奥氏体晶粒面存在AlN，加入0.02-0.04%Ti，降低可溶性N含量则可有效减少横向裂纹； ?准确控制结晶器及其锥度、变形和磨损等； ?严格控制结晶器震动； ?调整好二冷区冷却及支撑辊。 5、纵向表面裂纹 纵向裂纹的源头在结晶器，但在整个工艺过程中由于热应力及机械应力，裂纹会长大。该类型的裂纹大多数出现在含1%Mn，0.03%Nb及V的高强度钢种中，与S、P一样，高铝和氮含量也会有影响。 根源： ?高Al、Nb、V、Mn、N、S、P含量； ?变化拉速和增加拉速； ?结晶器液面波动； ?浸入式水口对中不好； ?浇注温度过高； ?结晶器状况不佳；结晶器振动不规则； ?保护渣不合适； ?出结晶器后及喷淋段上部冷却过度；结晶器与足辊对中不好。
铸造生产过程控制程序 1.目的 为使产品铸件的整个生产过程的质量、环境、职业健康安全处于受控状态。 2.适用范围 铸造车间所生产的本公司铸件的生产全过程。 3.职责 3.1车间主任负责各工序的生产管理，组织贯彻实施质量管理、环境管理、职业健康安全管理各控制程序，对铸件生产中的质量、环境、职业健康安全负责。 3.2车间计划调度员根据公司生产技术部下达的生产指令安排组织生产活动。3.3车间技术组负责编制工艺文件，并对工艺文件的正确性、完整性、适用性负责。 3.4车间安全员负责车间生产的环境管理和职业健康安全管理的日常工作。 3.5各班组长对本班组的产品质量、生产作业计划及进度、环境管理、职业健康安全管理的完成情况负责。 4.工作程序 4.1过程准备 4.1.1车间计划调度员按照生产技术部下发的项目计划编制各班组的生产计划，及时下发到各班组，完成调度指令兑现率，准备好各种工装器具及原材料。 4.1.2车间生产所需各种工装器具及原材料放在有明显标识的指定区域，由车间统一管理。 4.1.3车间技术组由专人负责管理图纸和技术资料，进行分类、标识、定址存放，建立文件资料目录及管理规定。
4.1.4技术组的技术人员根据当月车间生产计划准备技术资料、图纸，并保证这些资料正确、清晰、完整、有效。 4.1.5原料、辅料和工艺装备上场前有关人员应检验其是否符合规定要求，检验结果应记录并明确标识。 4.1.6车间设备员要做好设备的日常管理和检查，其结果应记录备案。 4.1.7操作者上岗前应经过培训，培训合格后持证上岗，特殊过程（熔炼、浇注、造型、焊接、热处理、机动车司机）必须经过专门培训，考试结果记录备案。 4.2过程控制 4.2.1图纸资料的控制 4.2.1.1车间技术组负责图纸、技术文件的收发、归档、管理和更改。 4.2.1.2车间技术组签收图纸、资料后，加盖本车间专用标记章，填写《收图登记》，分类放置。 4.2.1.3车间技术组收到改图通知后，按要求更改，保证零件图、工艺图、工装图的有效性，做出更改标识并通知到相关技术人员。车间技术组对车间图纸、资料的正确性、完整性负责，保证在生产过程中使用的图纸资料为有效版本。 4.2.1.4归口本部门管理的定型产品工艺改进、工装设计及新增零件的工艺、工装设计、履行审核、批准手续。 4.2.1.5车间的图纸、资料一律不外借，外部门人员借用需经主管主任批准，并填写《借阅登记》，当日归还，特殊情况当日不能归还的，需经车间主任签字批准限期归还。 4.2.2工艺设计控制 4.2.2.1车间技术组负责铸件铸造工艺的编制,并对其正确性、适用性负责，主管技术人员校对、审核、标准化后，主管主任签字批准，并正确执行冶炼工艺。
铸造铸件常见缺陷分析 铸造工艺过程复杂，影响铸件质量的因素很多，常见的铸件缺陷名称、特征和产生的原因，见表。 常见铸件缺陷及产生原因 .学习帮手.
缺陷名称特征产生的主要原因 气孔 在铸件部或表 面有大小不等 的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等 缩孔与缩松缩孔多分布在 铸件厚断面 处，形状不规 则，孔粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对； ③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少 砂眼在铸件部或表 面有型砂充塞 的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，浇口方向不对，金属液冲坏了砂 .学习帮手.
型；④合箱时型腔或浇口散砂未清理干净 粘砂铸件表面粗 糙，粘有一层 砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄 夹砂铸件表面产生 的金属片状突 起物，在金属 片状突起物与 铸件之间夹有 一层型砂①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢 错型铸件沿分型面 有相对位置错①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压 .学习帮手.
铸造用的硅砂及进厂质量控制 林州市合鑫铸业公司李海军 铸造用的硅砂作为造型的主要原材料，其质量的好坏对型砂性能的影响很大。特别是原 砂含泥量过高，使型砂和旧砂中的含泥量增高，导致型砂透气性下降，含水量上升，铸件气 孔缺陷增多。除了强烈影响透气性低和含水量高以外，还会引起型砂韧性变差，造型时起模 困难，砂型棱角易碎，吊砂易断，铸件砂眼废品率增高。对于树脂砂造型或制芯，原砂含泥 量过高还会造成树脂加入量增大，芯子发气量增高等问题。故一般工厂均对型砂和旧砂的含 泥量有明确规定，并至少每周要检测一次。单一砂机器造型铸铁用型砂含泥量一般为 10%-13%，旧砂含泥量为8%-11%。对于粘土型砂用硅砂的含泥量最好＜0.8%，树脂等有机粘结剂砂芯用硅砂含泥量最好＜0.3%，而且越低越好。所以有效的控制采购原砂的含泥量对提 高铸件的质量很有必要。 对于中部地区，为了就地取才，降低生产成本，一般采购黄河水洗烘干砂做为造型用的 原砂。值得一提的是，黄河砂与河北的承德砂、内蒙的大林砂相比，虽然价格比较便宜，但 含泥量一般均偏高。表1为我厂对进厂的黄河水洗烘干砂的化验数据。 表1 试样号含水量（%）含泥量(%) 粒度(70/140,三筛≥75%) 平均细度1# 0.05 1.12 81.12 76 2# 0.05 0.98 82.86 78 3# 0.05 1.0 79.04 73 4# 0.10 0.98 82.24 76 5# 0.15 1.16 73.78 66 6# 0.10 1.28 73.4 66 7# 0.05 1.30 74.82 71 通过上表可以看出，经过烘干的砂，含水量一般都能满足标准≤0.3%的要求，但含泥量均偏高，70/140目的粒度波动也较大。我们厂曾较长时间的用过河北的承德砂，其含泥量均低于0.6%，而且质量较稳定。 对于手工造型和一般机器造型的工厂来说，为了有效的降低生产成本，可以使用黄河砂 做为造型用的原砂，但要尽量控制其含泥量不要超过1%，否则对型砂性能影响较大。对于树脂砂造型、制芯或生产覆膜砂用的原砂，其含泥量最好低于0.6%或更低。
304不锈钢连铸坯表面缺陷分析 摘要：本文对304不锈钢连铸坯进行了解剖分析。在25%的铸坯深振痕或渣坑缺陷试样中观察到了微裂纹或气孔。 关键词：304不锈钢，连铸板坯，表面缺陷 Investigation on Surface Defects of 304 Stainless Steel Slab Abstract: This paper dissected 304 stainless steel slabs. In 25 percents of samples, small cracks or pinholes can be observed under deep oscillation marks or slag hollows. Key Words: 304 stainless steel, slab, surface defect 在不锈钢生产，特别是不锈钢冷轧产品生产中，产品的表面质量控制非常重要。众所周知，钢中非金属夹杂物是冷轧产品表面质量最重要的影响因素之一。我公司在几十年的不锈钢生产中，对钢中非夹杂物的控制做了大量研究和改进工作。特别是自2004年开始，随着我公司不锈钢产量的迅猛增长和大量不锈钢新品种的开发，质量提升成为提高产品竞争力、扩大市场占有率的关键环节。其中，钢质洁净度研究成为重点关注课题，开展了大量试验研究和工艺攻关[1-3]，产品质量得到了明显提升，对我公司不锈钢产品顺利进入钟表、高档装饰面板、高档水槽等行业起到了有力的支撑和推动作用。 近年来，我公司不锈钢钢质洁净度得到大幅提高，产品质量已较为稳定，但目前在奥氏体不锈钢冷轧产品生产中仍存在0.4%左右的“夹杂”废品，且在某些时间内“夹杂”废品的比例会上升到1%以上。随着各项研究工作的逐步推进和深入，我们发现这些冷轧产品“夹杂”缺陷并非都是由非金属夹杂物造成的。 在奥氏体不锈钢连铸生产过程中，连铸板坯的表面质量不仅会严重影响连铸坯修磨率，从而影响全线产品成材率，而且会严重影响冷轧产品表面质量。其中一些连铸坯表面和皮下缺陷在轧材表面会形成形貌类似“夹杂”的缺陷。这些连铸坯表面缺陷的形成与钢种特性、结晶器保护渣物性、结晶器冷却条件、结晶器振动参数等因素有着直接关系。 本文未对奥氏体不锈钢连铸板坯表面缺陷的形成原因及解决措施进行论述。本文选取奥氏体不锈钢中产量最大的304不锈钢，对其连铸板坯表面凹坑、振痕紊乱等缺陷进行了解剖分析。目的是提高我们对连铸坯表面缺陷的认识，为深入研究其产生原因起到铺垫作用。1．奥氏体不锈钢连铸板坯表面缺陷形貌特征及分布 在奥氏体不锈钢连铸板坯表面存在多种缺陷。部分连铸板坯宽面靠近两边部的区域存在局部纵向凹陷，少量连铸坯宽面中部也存在凹陷。连铸坯宽度越大，出现局部凹陷的几率也越大。 多数连铸坯宽面距边部30～180mm的范围内振痕较深，且振痕有紊乱的现象。部分连铸坯在宽面上不规则的分布有渣坑。随着奥氏体不锈钢中合金含量的提高和钢的组织越来越趋向于纯奥氏体组织，铸坯表面的局部凹陷及小渣坑也越多。即钢种从304到316L再到310，连铸板坯表面小渣坑出现的几率增大，数量增多。图1是奥氏体不锈钢连铸板坯表面几种常见缺陷的示意图。 2．缺陷分析方法 为分析局部凹陷、渣坑、深振痕和振痕紊乱处的连铸板坯表面及皮下缺陷，在4个炉号的8块304不锈钢连铸坯表面取了16个缺陷部位试样，试样尺寸约15×15×15mm。从中各取8个试样分别进行水平方向解剖和纵向解剖。然后用光学显微镜和扫描电镜观察剖面上是否存在大颗粒夹杂、微裂纹或其它缺陷。 这8块连铸坯的全氧量在27～33ppm，硫含量在10～14ppm。
连铸坯在凝固过程中形成裂纹的原因 随着市场竞争的日趋激烈，产品的质量已经成为占有市场的主要砝码，连铸坯作为炼钢厂的终端产品，其质量直接影响着轧材单位的产量和轧材质量，据统计炼钢厂连铸坯质量缺陷中约７０％为连铸坯裂纹，连铸坯裂纹成为影响连铸坯产量和质量的重要缺陷之一，下面将对铸坯在凝固过程中裂纹的形成做简要分析： 一、铸坯凝固过程的形成 铸坯在连铸机内的凝固可看成是一个液相穴很长的钢锭，而凝固是沿液相穴的固液界面在液固相温度区间把液体转变为固体把潜热释放出来的过程。在固液界面间刚凝固的晶体强度和塑性都非常小，当作用于凝固壳的热应力、鼓肚力、矫直力、摩擦力、机械力等外力超过所允许的外力值时，在固液界面就产生裂纹，这就形成了铸坯内部裂纹。而已凝固的坯壳在二冷区接受强制冷却，由于铸坯线收缩，温度的不均匀性，坯壳鼓肚、导向段对弧形不准，固相变引起质点如（ＡｌＮ）在晶界的沉淀等，容易使外壳受到外力和热负荷间歇式的突变，从而产生裂纹就是表面裂纹。 二、连铸坯裂纹形态和影响因素 连铸坯裂纹形态分为表面裂纹和内部裂纹，表面裂纹有纵向、横向角部裂纹、表面横裂和纵裂、网状裂纹和凹陷等，内部裂纹有中间、中心和矫直裂纹等。 连铸坯裂纹的影响因素： 连铸坯表面裂纹主要决定于钢水在结晶器的凝固过程，它是受结晶器传热、振动、润滑、钢水流动和液面稳定性所制约的，铸坯内部裂纹主要决定于二冷区凝固冷却过程和铸坯支撑系统（导向段）的对弧准确性。铸坯凝固过程坯壳形成裂纹，从工艺设备和钢凝固特性来考虑影响裂纹形成的因素可分为： １、连铸机设备状态方面有： １）结晶器冷却不均匀 ２）结晶器角部形状不当。 ３）结晶器锥度不合适。 ４）结晶器振动不良。 ５）二冷水分布不均匀（如喷淋管变形、喷咀堵塞等）。 ６）支承辊对弧不准和变形。
铸造铸件常见缺陷分析铸造工艺过程复杂，影响铸件质量的因素很多，常见的铸件缺陷名称、特征和产生的原因，见表。
常见铸件缺陷及产生原因缺陷名称特征产生的主要原因 气孔 在铸件内部或表面有 大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等 缩孔与缩松缩孔多分布在铸件厚 断面处，形状不规则， 孔内粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少
砂眼 在铸件内部或表面有 型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，内浇口方向不对，金属液冲坏了砂型； ④合箱时型腔或浇口内散砂未清理干净 粘砂铸件表面粗糙，粘有一 层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄 夹砂铸件表面产生的金属 片状突起物，在金属片 状突起物与铸件之间①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢
夹有一层型砂错型 铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压铁，浇注时产生错箱 冷隔铸件上有未完全融合 的缝隙或洼坑，其交接 处是圆滑的①浇注温度太低，合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道（含浇口杯）高度不够；⑥浇注时金属量不够，型腔未充满
常见铸件缺陷分析 缺陷种类，缺陷名称生产原因 多肉类飞翅（飞边） 1．砂型表面不光洁，分型面不增整 2．合理操作朱准确 3．砂箱未固紧 4．未放压铁，或过早除去压铁 5．芯头与芯座间有空隙 6．压射前机器调整、操作不正确 7．模具镶块、活块已磨损或损坏，锁紧元件失效 8．模具强度不够，发生变形 9．铸件投影面积过大，锁模力不够 10．型壳内层有裂隙，涂料层太薄 毛刺 1.合型操作不准确 2.砂箱未固紧 3.芯头与芯座间有空隙 4.分型面加工精度不够 5.参考飞翅内容 抬箱 1．砂箱未固紧 2．压铁质量不够，或过早除去压铁 胀砂 1．砂型紧实度低：壳型强度低 2．砂型表面硬度低 3．金属液压头过高 冲砂 1．砂型紧实度不够，型壳强度不够 2．浇注系统设计不合理 3．金属流速过快，充型不稳定 4．压射压力过高，压射速度过快 5．金属液头过高 掉砂 1．合型操作不正确 2．型砂紧实度不够 3．型壳强度不够，发生破裂 铸件缺陷分析 缺陷种类缺陷名称产生原因 多肉类外渗物（外渗豆）内渗物（内渗豆） 1．铸型、型号、型芯发气最大，透气性低，排气不畅
2．合金液有偏析倾向 3．凝固温度范围宽或凝固速度过慢 孔洞类气孔、针孔 1．铸件结构设计不正确，热节过多、过大 2．铸型、型壳、型芯、涂料等发气量大，透气性低，排气不畅 3．凝固温度范围宽，凝固速度数低 4．合金液含气量高，氧化夹杂物多 5．凝固时外压低 6．冷铁表面未清理干净，未挂涂料或涂料烘透 7．铜合金脱氧不彻底 8．浇注温度过高，浇注速度过快 缩孔 1．铸件结构设计不合理，壁厚悬殊，过渡外圆角太小：热节过多、过大2．浇注系统、冷铁、冒口安放不合理，不利于定向凝固 3．冒口补缩效率低 4．浇注温度过高 5．压射建压时间长，增压不起作用撮终补压压力不足，或压室的充满度不合理 6．比压太小，余料饼术薄，补压不起作用 7．内浇道厚度过小，溢流槽容量不够 8．熔模的模组分布不合理，造成局部散热困难 缩松疏松 1．合金的凝固温度范围宽，或凝固速度低 2．合金液体含气量高，透气性差 3．参见缩孔类 裂纹、冷隔类冷裂 1．铸件结构设计不合理，如易变形产品道部位未加工艺加强肋，未给出预变形量：壁厚悬殊等 2．铸型、型壳、砂芯、模具等退让性差 3．铸件冷却过程中，冷却不均匀 4．铸型、型壳、模具温度过低 5．钢液中含氧量过高 6．铸件落砂过早 7．水爆温度过高 热裂 1．铸件结构设计不合理，壁厚悬殊，造成过渡区应力集中 2．铸型、型壳、型芯，模具退让性差 3．压铸件留模时间过长 4．浇注温度过高：晶粒粗大 5．合金液中气体、夹杂含量过高
连铸板坯缺陷特征和 缺陷图谱 首钢京唐板坯质检编制 2010年8月8日
一．连铸坯质量特征综述 1.1连铸坯质量定义和特征 所谓连铸坯质量是指的到合格产品所允许的铸坯缺陷的严重程度。对铸坯质量要求而言，主要有四项指标，即连铸坯几何形状、表面质量、内部组织致密性和钢的洁净性；而这些质量要求与连铸机本身设计，采取的工艺以及凝固特点密切相关。 1.2铸坯的检查和清理的意义 提高钢的质量,降低成本,加强产品市场的竞争力是企业追求的目标，生产无缺陷连铸坯以保证高附加值产品优良的性能是永恒的主题，连铸坯的裂纹和夹杂物所产生的缺陷可以说是影响产品质量的两大障碍，生产无缺陷或缺陷不足以影响产品质量的连铸坯,这是要努力达到的目标，而连铸坯裂纹和夹杂物所产生的缺陷是受设备、工艺、管理等多种因素制约的。因此设备、工艺和管理的现代化加上人的质量意识是提高产品质量的关键。，但是在连铸生产中，铸坯的各种缺陷总是无法避免的，铸坯清理对钢厂保障铸坯质量、降低废品比例具有重要意义。 （1）火焰铸坯清理的注意事项 1）一般对表面质量要求较高的钢种，铸坯清理的目的以检查铸坯表面和皮下质量为主，包括夹杂物、气泡、裂纹等分布情况，在清理检查的基础上提供铸坯的进一步处理（清除缺陷、决定铸坯表面质量级别、是否送机器去皮、决定钢种是否达到热送条件等）的意见。 2）微合金钢如Nb、V微合金钢和包晶钢等容易产生角部横裂纹，往往位于铸坯振痕谷底，也需要用火焰清理才能发现。这方面也应引起足够重视。 3）对于包晶钢、中碳钢等钢种，则以人工清理肉眼可见缺陷为主，包括铸坯常见的表面缺陷，如纵裂、角横裂、重接、凹陷、夹渣、毛刺等，以便尽量降低铸坯判废损失。 （2）不良的火焰清理的危害 虽然火焰清理是检查和去除连铸坯表面缺陷的一个极好的方法。但是，这项操作的确需要掌握一定的技巧，一旦能够正确地操作可确保最终产品不产生额外的表面缺陷。连铸坯表面上的深槽、凸脊和界面必须平滑以确保清理操作本身不造成额外表面缺陷。如果采取了正确的操作，轧制表面通常不会产生与清理操作有关的缺陷。一个确保光滑过渡的良好操作是清理工作宽度要6倍于清理深度，如果没有采用正确的清理操作，那么缺陷会折叠，轧制后看起来像一条连续的划伤。 二连铸板坯内部缺陷 1.1中心疏松和缩孔 【定义与特征】在板坯断面上就可以发现中心附近有许多细小的空隙，中心疏松严重时会形成中心缩孔。 【鉴别与判定】用肉眼观察，铸坯轧制压缩比达3～5mm时，中心疏松可焊合，所以小的中心疏松和缩孔可以放过。但是严重的中心疏松会对产品质量危害甚大，所以必须进行切尺处理。 【图谱】
