液压元件基本知识

液压重要基础知识点液压技术是一门重要的工程技术，广泛应用于机械制造、冶金、建筑、航空航天等领域。

了解液压技术的基础知识点对于工程师和技术人员来说至关重要。

下面将介绍几个液压技术的基础知识点。

1. 液压系统的工作原理：液压系统是通过液体的传输来进行能量传递和控制的。

其基本组成部分包括液压液体、液压泵、执行元件和控制元件等。

液压泵将液体加压后输送到执行元件中，通过控制元件的控制，实现对执行元件的动作控制。

2. 液压液体的性质：常用的液压液体通常是油性液体，具有一定的粘度、流动性和润滑性。

液压液体的性质直接关系到液压系统的工作性能，因此选择合适的液压液体对于液压系统的正常运行至关重要。

3. 液压泵的分类和工作原理：液压泵可以分为容积式泵和动量式泵两大类。

容积式泵的工作原理是通过减小或增大工作腔容积来实现介质的吸入和排出。

动量式泵则是通过转子的离心力来吸入和排出液体。

4. 执行元件的分类和作用：执行元件是液压系统中负责完成各种动作的部件。

常见的执行元件包括液压缸和液压马达。

液压缸通常用于实现线性动作，而液压马达则用于实现旋转动作。

5. 控制元件的作用：控制元件是液压系统中用于控制介质流动、压力、流量等参数的部件。

常见的控制元件包括阀门、油缸和油管等。

控制元件的选择和调节能够实现对液压系统的精确控制。

以上是液压技术的一些重要基础知识点。

学习和掌握这些知识点能够帮助人们理解液压系统的工作原理，为实际应用提供基础支持。

液压技术的应用范围广泛，因此掌握基础知识对于提高工程技术人员的能力和竞争力具有重要意义。

一液压传动是以流体（液压油等）作为工作介质对能量进行传递和控制的一种传动方式。

一液压系统传动原理：液压传动的工作原理，可以用一个液压千斤顶的工作原理来说明。

图1-1液压千斤顶工作原理图1—杠杆手柄2—小油缸3—小活塞4，7—单向阀5—吸油管6，10—管道8—大活塞9—大油缸11—截止阀12—油箱图1-1是液压千斤顶的工作原理图。

大油缸9和大活塞8组成举升液压缸。

杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。

如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。

再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。

不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。

如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。

这就是液压千斤顶的工作原理。

通过对上面液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。

液压传动是利用有压力的油液作为传递动力的工作介质。

压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油经过管道6及单向阀7，推动大活塞8举起重物，是将油液的压力能又转换成机械能。

大活塞8举升的速度取决于单位时间内流入大油缸9中油容积的多少。

由此可见，液压传动是一个不同能量的转换过程。

三液压系统组成部分：能源装置、执行元件、控制元件、辅助元件、传动介质1.液压能源装置（液压泵）液压泵是一种将机械能转化为液压能的能量转换装置。

1）液压泵工作原理图3—1 液压泵工作原理图液压泵都是依靠密封容积变化的原理来进行工作的，故一般称为容积式液压泵，图3-1所示的是一单柱塞液压泵的工作原理图，图中柱塞2装在缸体3中形成一个密封容积a，柱塞在弹簧4的作用下始终压紧在偏心轮1上。

液压系统的基本知识一、液压系统的组成及其作用一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。

（一）动力元件动力元件起着向系统提供力源的作用，是系统不可缺少的核心元件。

液压系统是以液压泵作为向系统提供一定的流量和压力的动力元件，液压泵将原动机（电动机或内燃机）输出的机械能转换为工作液体的压力能，是一种能量转换装置。

1、液压泵液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。

（1）泵的符号（2）泵的工作原理液压泵就是将原动机输入的机械能转换成液体的压力能，再以压力、流量的形式输送到系统中去。

（3）液压泵的特点①具有若干个密封且又可以周期性变化的空间。

②邮箱内液体的绝对压力必须恒等于或大于大气压力。

③具有相应的配流机构。

（二）执行元件执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。

1、液压马达马达元件的符号液压马达分为：叶片式液压马达和径向柱塞式液压马达。

2、液压缸液压缸按其结构形式，可以分为活塞缸、柱塞缸和摆动缸三类。

（三）控制元件控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。

根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。

根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。

1、在液压传动系统中，控制油液压力高低的液压阀称之为压力控制阀，简称压力阀。

压力控制阀又分为溢流阀(安全阀)、减压阀、顺序阀、压力继电器等；2、流量控制阀包括节流阀、调整阀、分流集流阀等；3、方向控制阀方向控制阀主要用来通断油路或改变油液流动方向，从而控制执行元件的启动或停止，改变其运动方向。

它主要包括单向阀和换向阀。

（1）单向阀单向阀的主要作用是控制液压的单向流动。

主要性能要求是：正向流动阻力小，反向时密封性能好，动作灵敏。

工作原理如图1所示：压缩空气从尸口进入，克服弹簧力和摩擦力使单向阀阀口开启，压缩空气从P流至A；当P口无压缩空气时，在弹簧力和A口(腔)余气力作用下；阀口处于关闭状态，使从A 至P气流不通。

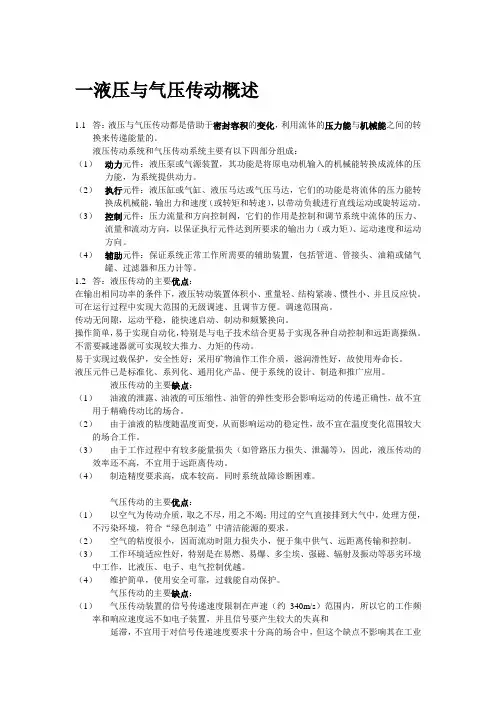

一液压与气压传动概述1.1答：液压与气压传动都是借助于密封容积的变化，利用流体的压力能与机械能之间的转换来传递能量的。

液压传动系统和气压传动系统主要有以下四部分组成：（1）动力元件：液压泵或气源装置，其功能是将原电动机输入的机械能转换成流体的压力能，为系统提供动力。

（2）执行元件：液压缸或气缸、液压马达或气压马达，它们的功能是将流体的压力能转换成机械能，输出力和速度（或转矩和转速），以带动负载进行直线运动或旋转运动。

（3）控制元件：压力流量和方向控制阀，它们的作用是控制和调节系统中流体的压力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。

（4）辅助元件：保证系统正常工作所需要的辅助装置，包括管道、管接头、油箱或储气罐、过滤器和压力计等。

1.2答：液压传动的主要优点：在输出相同功率的条件下，液压转动装置体积小、重量轻、结构紧凑、惯性小、并且反应快。

可在运行过程中实现大范围的无级调速、且调节方便。

调速范围高。

传动无间隙，运动平稳，能快速启动、制动和频繁换向。

操作简单，易于实现自动化，特别是与电子技术结合更易于实现各种自动控制和远距离操纵。

不需要减速器就可实现较大推力、力矩的传动。

易于实现过载保护，安全性好；采用矿物油作工作介质，滋润滑性好，故使用寿命长。

液压元件已是标准化、系列化、通用化产品、便于系统的设计、制造和推广应用。

液压传动的主要缺点：（1）油液的泄露、油液的可压缩性、油管的弹性变形会影响运动的传递正确性，故不宜用于精确传动比的场合。

（2）由于油液的粘度随温度而变，从而影响运动的稳定性，故不宜在温度变化范围较大的场合工作。

（3）由于工作过程中有较多能量损失（如管路压力损失、泄漏等），因此，液压传动的效率还不高，不宜用于远距离传动。

（4）制造精度要求高，成本较高。

同时系统故障诊断困难。

气压传动的主要优点：（1）以空气为传动介质，取之不尽，用之不竭；用过的空气直接排到大气中，处理方便，不污染环境，符合“绿色制造”中清洁能源的要求。

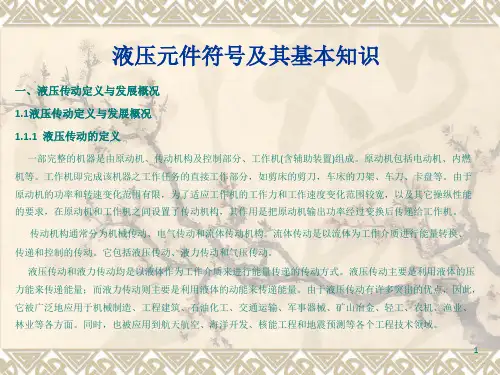

液压元件符号及其基本知识详解液压元件符号及其基本知识详解1. 引言液压元件在工程领域中起着至关重要的作用。

液压系统可以通过流体力传递来控制机械运动，液压元件则是构成液压系统的核心部分。

对于任何想要深入了解液压技术的人来说，理解液压元件符号的意义以及它们的基本知识是至关重要的。

本文将全面评估液压元件符号，并按照从简到繁、由浅入深的方式来详细讨论液压元件的基本知识。

2. 液压元件符号的重要性液压元件符号是一种特殊的图形表示方法，用于标识液压元件的种类、功能和结构。

它的设计可以精确地描述一个液压元件的重要参数，如流量、压力、温度等。

具备正确理解和使用液压元件符号的能力可以帮助工程师准确选择和设计液压元件，确保液压系统的性能和安全。

3. 基本的液压元件符号在液压技术中，常见的液压元件主要包括液压泵、阀门、执行器和控制元件等。

下面将介绍一些常见液压元件的符号和功能：3.1 液压泵（P）液压泵是液压系统中的动力源，它能够产生高压流体。

液压泵的符号通常由一个大写字母P表示。

液压泵的功能是将机械能转化为液压能，实现流体的压力增加。

3.2 阀门（V）阀门是液压系统中流体控制的关键元件。

不同的阀门可以实现不同的控制功能，如流量控制、压力控制和方向控制等。

液压阀门的符号通常由一个大写字母V表示。

3.3 执行器（C）执行器是液压系统中用于实现机械运动的装置。

液压缸是常见的执行器类型，它能够将液压能转化为机械能，实现线性或旋转运动。

液压执行器的符号通常由一个大写字母C表示。

3.4 控制元件（K）控制元件是用于控制液压系统的工作方式和参数的元件。

常见的控制元件包括压力控制阀、流量控制阀和方向控制阀等。

液压控制元件的符号通常由一个大写字母K表示。

4. 液压元件符号的进阶知识除了基本的液压元件符号外，液压技术还涉及到一些进阶的符号和知识，如插装元件和逻辑元件等。

4.1 插装元件插装元件是指能够直接插入液压管路中的元件，通常用于实现局部控制和紧凑设计。

（完整版）液压原理基本知识液压基本回路本章提要：本章主要介绍前⾯讲述的换向回路、锁紧回路、调压回路、减压回路等以外的液压基本回路，这些回路主要包括：快速运动回路（差动液压缸连接的快速运动回路，双泵供油的快速运动回路）；调速回路，包括节流调速回路（进油路节流调速，回油路节流调速，旁路节流调速）和容积调速回路（变量泵-定量马达，定量泵-变量马达，变量泵-变量马达）；同步回路（机械连接的同步回路，调速阀的同步回路，串联液压缸、串联液压马达的同步回路）；顺序回路（⾏程控制的顺序回路，压⼒控制的顺序回路）；平衡回路和卸荷回路等。

教学内容：本章介绍了液压系统的基本回路：快速运动回路、调速回路（节流调速和容积调速回路）、同步回路、顺序回路、平衡回路和卸荷回路等。

教学重点：1．液压基本回路；2．节流调速回路⼯作原理和主要参数计算；3．容积调速回路的⼯作原理和主要参数计算。

教学难点：1．节流调速回路⼯作原理和主要参数计算；2．容积调速回路的⼯作原理和主要参数计算。

教学⽅法：课堂教学为主，充分利⽤⽹络课程中的多媒体素材来表⽰抽象概念，利⽤实验，连接元件，组成系统，了解液压系统基本回路⼯作原理。

教学要求：掌握液压基本回路；了解节流调速回路、容积调速回路的⼯作原理和主要参数计算。

任何⼀个液压系统，⽆论它所要完成的动作有多么复杂，总是由⼀些基本回路组成的。

所谓基本回路，就是由⼀些液压元件组成的，⽤来完成特定功能的油路结构。

例如第五章讲到的换向回路是⽤来控制液压执⾏元件运动⽅向的，锁紧回路是实现执⾏元件锁住不动的；第六章讲到的调压回路是对整个液压系统或局部的压⼒实现控制和调节；减压回路是为了使系统的某⼀个⽀路得到⽐主油路低的稳定压⼒等等。

这些都是液压系统常见的基本回路。

本章所涉及到的基本回路包括速度控制回路、调压回路、同步回路、顺序回路、平衡回路、卸荷回路等。

熟悉和掌握这些基本回路的组成、⼯作原理及应⽤，是分析、设计和使⽤液压系统的基础。

液压元器件知识点总结一、液压元器件概述液压元器件是指用于液压系统中，用以控制和调节压力、流量、方向、速度等参数的各种元件的统称。

液压元器件主要包括液压泵、液压阀、液压缸、液压管路、液压油箱、滤油器等。

这些元器件的丰富多样，涵盖了不同的功能，是液压系统中不可或缺的重要组成部分。

二、液压泵1. 液压泵的分类：液压泵主要分为齿轮泵、齿条泵、液压柱塞泵、液压螺杆泵等多种类型。

2. 液压泵的工作原理：液压泵是将机械能转换为流体能的装置，通过泵的工作，可以将低压油液吸入，并以较高的压力将油液输送至液压系统中供给各个执行元件使用。

3. 液压泵的应用：液压泵常常应用于液压系统的驱动部分，负责为系统提供动力，如提供液压缸的动力，或者驱动液压马达等。

4. 液压泵的维护和保养：液压泵使用寿命较长，但也需要定期维护和保养，如清洗滤芯、更换密封件等操作，以确保泵的正常工作状态。

三、液压阀1. 液压阀的分类：液压阀主要分为方向控制阀、压力控制阀、流量控制阀、安全阀等多种类型，不同类型的阀门在液压系统中扮演着不同的角色。

2. 液压阀的工作原理：液压阀通过对液压系统中的流体进行控制，以控制流体的流向、压力、流量等参数，来实现液压系统的各种功能。

3. 液压阀的应用：液压阀在液压系统中的应用广泛，如用于控制液压缸的运动方向、调节液压系统的压力、流量等。

4. 液压阀的维护和保养：液压阀的维护和保养十分重要，通过定期的清洗、检查和更换零部件，可以确保阀门的正常工作状态。

四、液压缸1. 液压缸的分类：液压缸主要分为单作用液压缸和双作用液压缸，根据不同的工作方式，液压缸可应用于不同的工况。

2. 液压缸的工作原理：液压缸是将液压能转换为机械能的装置，通过液压缸的工作，可以实现线性的推拉运动，广泛应用于各种工业领域中。

3. 液压缸的应用：液压缸在各种机械设备中的应用广泛，如用于推动机械臂的伸缩、用于提升重物等。

4. 液压缸的维护和保养：液压缸的维护和保养十分重要，如定期润滑、检查密封件等，可以确保液压缸的正常工作。

液压元件名称及作用
液压传动在现代机械中具有重要的地位，而液压元件是构成液压系统的重要部分。

以下是一些常见的液压元件名称及其在液压系统中的作用：
1. 液压泵：液压泵是液压系统的动力源，它能够将机械能转化为液压能，为液压系统提供压力油。

2. 液压马达：液压马达是液压系统的执行元件，它能够将液压能转化为机械能，驱动负载进行旋转或直线运动。

3. 液压缸：液压缸是液压系统的另一种执行元件，它能够将液压能转化为直线运动动能，驱动负载进行运动。

4. 液压阀：液压阀是液压系统中的控制元件，它能够控制液体的流动方向、流量和压力等参数，从而实现不同的动作控制。

5. 液压油箱：液压油箱是液压系统中的油液储存元件，它能够储存和供应足够的油液，为液压泵和液压马达提供必要的润滑和冷却。

6. 液压油管：液压油管是液压系统中的流体通道，它能够连接各个液压元件，使油液能够在系统中流动。

7. 密封件：密封件是液压系统中的重要元件，它能够防止油液泄漏和空气进入系统，保证系统的正常工作和稳定性。

8. 液压附件：液压附件包括各种接头、管夹、滤清器等，它们是辅助元件，用于安装、固定和保护液压元件，保证系统的正常运行。

以上是一些常见的液压元件名称及其在液压系统中的作用，了解这些元件的作用和特点，对于正确设计和维护液压系统具有重要意义。

液压系统基础知识大全液压系统的组成及其作用一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。

动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。

液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。

执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。

控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。

根据控制功能的不同，液压阀可分为村力控制阀、流量控制阀和方向控制阀。

压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。

根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。

辅助元件包括油箱、滤油器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位油温计等。

液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。

液压系统结构液压系统由信号控制和液压动力两部分组成，信号控制部分用于驱动液压动力部分中的控制阀动作。

液压动力部分采用回路图方式表示，以表明不同功能元件之间的相互关系。

液压源含有液压泵、电动机和液压辅助元件；液压控制部分含有各种控制阀，其用于控制工作油液的流量、压力和方向；执行部分含有液压缸或液压马达，其可按实际要求来选择。

在分析和设计实际任务时，一般采用方框图显示设备中实际运行状况。

空心箭头表示信号流，而实心箭头则表示能量流。

基本液压回路中的动作顺序—控制元件（二位四通换向阀）的换向和弹簧复位、执行元件（双作用液压缸）的伸出和回缩以及溢流阀的开启和关闭。

对于执行元件和控制元件，演示文稿都是基于相应回路图符号，这也为介绍回路图符号作了准备。

根据系统工作原理，您可对所有回路依次进行编号。

液压元件知识点总结一、液压系统的基本组成1. 液压系统包括液压能源装置、执行元件和控制元件三个部分。

2. 液压能源装置的主要作用是将机械能转换为液压能，并为整个系统提供动力。

3. 执行元件是将液压能转换为机械能的装置，包括液压缸、液压马达等。

4. 控制元件是对液压系统进行控制和调节的元件，包括液压阀、液压泵等。

5. 液压系统还包括油箱、管路、液压油等辅助部件。

二、液压泵1. 液压泵是液压系统的动力源，其作用是将机械能转化为液压能，并向系统提供液压能。

2. 液压泵通常根据其工作原理可以分为齿轮泵、涡轮泵、液压柱塞泵、液压活塞泵等不同类型。

3. 液压泵的主要性能参数包括排量、压力、效率等。

4. 液压泵的使用和维护应该按照规定进行，以保证其正常工作。

三、液压阀1. 液压阀是液压系统的控制元件，其主要作用是控制和调节液压系统的压力、流量和方向。

2. 液压阀通常根据其功能可以分为溢流阀、节流阀、方向控制阀等不同类型。

3. 液压阀的选型应根据系统的工作条件和要求来进行，以充分发挥其作用。

4. 液压阀的安装和调试应符合相关标准和规范，以保证系统的正常运行。

四、液压缸1. 液压缸是液压系统中的执行元件，其主要作用是将液压能转化为机械能，完成工件的运动。

2. 液压缸通常根据其结构形式可以分为单作用液压缸、双作用液压缸等不同类型。

3. 液压缸的选型应根据工作负荷、行程、速度等要求来进行，以满足其使用条件。

4. 液压缸的安装和调试应符合相关标准和规范，以保证系统的正常运行。

五、液压马达1. 液压马达是液压系统中的执行元件，其主要作用是将液压能转化为旋转运动，完成特定的转动工作。

2. 液压马达通常根据其结构形式可以分为齿轮液压马达、轴向柱塞液压马达等不同类型。

3. 液压马达的选型应根据工作负荷、转速、扭矩等要求来进行，以满足其使用条件。

4. 液压马达的安装和调试应符合相关标准和规范，以保证系统的正常运行。

六、液压传动系统1. 液压传动系统是由液压泵、液压阀、执行元件等组成的系统，其主要作用是将动力传递到机械装置上，实现工作机构的运动。

液压附件知识点总结图一、液压附件的基本工作原理1. 液压泵：液压泵是液压系统中的动力元件，其主要作用是将机械能转换成液压能，向液压系统提供所需的压力和流量。

液压泵根据其工作原理可以分为齿轮泵、齿条泵、液压泵等。

2. 液压阀：液压阀是用于控制液压系统中液压介质的流向、压力和流量的元件。

液压阀根据其控制功能可以分为溢流阀、换向阀、压力阀、流量阀等。

3. 油缸：油缸是将液压能转换成机械能的执行元件，用于实现各种机械运动。

根据其结构形式可以分为单作用油缸、双作用油缸、多级油缸等。

4. 管路连接件：管路连接件用于连接液压系统中各种液压元件，包括液压软管、液压管接头、液压管束等。

二、液压附件的分类根据液压系统的不同工作原理和功能需求，液压附件可以分为不同的分类：1. 根据工作原理分类：液压附件可以分为液压泵、液压阀、油缸、管路连接件等。

2. 根据功能需求分类：液压附件可以分为动力元件（液压泵）、控制元件（液压阀）、执行元件（油缸）、管路连接件等。

三、液压附件的特点1. 高功率密度：液压附件具有较高的功率密度，能够提供较大的功率输出。

2. 平稳传动：液压传动具有平稳传动特性，能够实现连续平稳的动力输出。

3. 调速范围广：液压附件在一定范围内能够实现调速范围较广的工作。

4. 负载能力强：液压附件能够承受较大的负载，适用于各类重载工况。

5. 可靠性高：液压附件具有结构简单、易于维护、寿命较长等优点。

四、常见液压附件的性能参数和选型1. 液压泵液压泵的性能参数包括排量、压力、转速等。

选型时需要根据系统所需的流量和压力来确定液压泵的排量和工作压力，同时考虑泵的效率、可靠性和适应性等因素。

2. 液压阀液压阀的性能参数包括阀口通径、工作压力、溢流压力、换向时间等。

选型时需要根据系统的控制要求来确定阀的通径和工作压力，同时考虑阀的性能指标、动作灵敏度和稳定性等因素。

3. 油缸油缸的性能参数包括额定推力、行程、工作压力等。

选型时需要根据系统的执行要求来确定油缸的推力和行程，同时考虑油缸的可靠性、密封性能和结构强度等因素。
