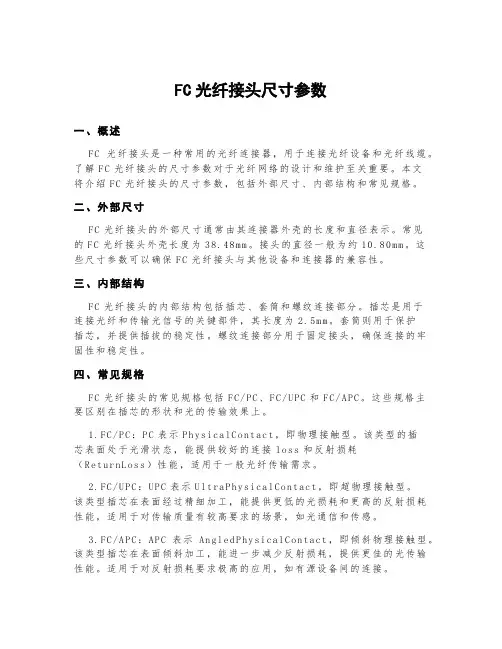

fc光纤接头尺寸参数
FC光纤接头尺寸参数一、概述F C光纤接头是一种常用的光纤连接器，用于连接光纤设备和光纤线缆。
了解FC光纤接头的尺寸参数对于光纤网络的设计和维护至关重要。
本文将介绍F C光纤接头的尺寸参数，包括外部尺寸、内部结构和常见规格。
二、外部尺寸F C光纤接头的外部尺寸通常由其连接器外壳的长度和直径表示。
常见的F C光纤接头外壳长度为38.48mm。
接头的直径一般为约10.80mm。
这些尺寸参数可以确保F C光纤接头与其他设备和连接器的兼容性。
三、内部结构F C光纤接头的内部结构包括插芯、套筒和螺纹连接部分。
插芯是用于连接光纤和传输光信号的关键部件，其长度为2.5m m。
套筒则用于保护插芯，并提供插拔的稳定性。
螺纹连接部分用于固定接头，确保连接的牢固性和稳定性。
四、常见规格F C光纤接头的常见规格包括FC/P C、FC/UP C和FC/A PC。
这些规格主要区别在插芯的形状和光的传输效果上。
1.FC/P C：P C表示Ph y si ca lC on ta ct，即物理接触型。
该类型的插芯表面处于光滑状态，能提供较好的连接l os s和反射损耗（R et ur nL os s）性能，适用于一般光纤传输需求。
2.FC/U PC：U PC表示U lt ra Ph ys ic al Co n ta ct，即超物理接触型。
该类型插芯在表面经过精细加工，能提供更低的光损耗和更高的反射损耗性能，适用于对传输质量有较高要求的场景，如光通信和传感。
3.FC/A PC：A PC表示A ng le dP hy si cal C on ta ct，即倾斜物理接触型。
该类型插芯在表面倾斜加工，能进一步减少反射损耗，提供更佳的光传输性能。
适用于对反射损耗要求极高的应用，如有源设备间的连接。
五、总结本文介绍了F C光纤接头的尺寸参数，其中外部尺寸包括长度和直径，内部结构包括插芯、套筒和螺纹连接部分，常见规格包括F C/P C、F C/U PC和F C/AP C。
光纤接头类型大全
光纤接头类型大全光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC 光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面我们对通信网络中的各种光纤连接器进行详细说明，同时也为大家展示一些平时极少接触到的光纤连接器。
PC/UPC/APC光纤截面光纤接头的截面应该分为PC、UPC、APC，这其中PC和UPC为光纤微球型端面是与陶瓷体的端面是平行的，而APC的光纤微球型端面与陶瓷体的端面是成8º斜角的。
生活中，我们常常被客户要求中的pc/upc/apc光纤跳线所迷惑，通俗的说pc跳线可以理解为网络级跳线，upc/apc理解为电信级跳线。
其区别在于他们的连接器头部的做工和跳线损耗，upc/apc跳线做工精细、损耗小。
PC指的是紧密接触(physical contact)，同样是紧密接触，根据回波损耗的不同，连接器分为PC, SPC，UPC和APC。
SPC指的是super physical contact, UPC指的是ultra physical contact。
PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射，回波损耗越小越好，当然你也可以说回波损耗的值越大越好，不考虑前面那个负号）。
不同的连接器原则上不能混接，但PC, SPC和UPC 的光纤端面都是平面的，差别在磨的质量，所以，PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。
APC则完全不同，它的端面被磨成一个8度角，就是减少反射，其工业标准的回波损耗为-60dB。
APC连接器只能与APC相连接。
由于APC的结构与 PC完全不同，如果用法兰盘将这两种连接器连接，就会损坏连接器的光纤端面。

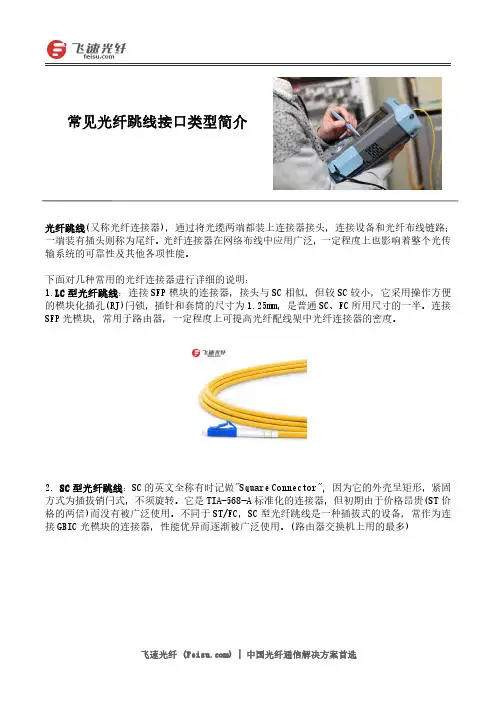

常见光纤跳线接口类型简介
光纤跳线(又称光纤连接器)，通过将光缆两端都装上连接器接头，连接设备和光纤布线链路；一端装有插头则称为尾纤。
光纤连接器在网络布线中应用广泛，一定程度上也影响着整个光传输系统的可靠性及其他各项性能。
下面对几种常用的光纤连接器进行详细的说明：1.LC 型光纤跳线：连接SFP 模块的连接器，接头与SC 相似，但较SC 较小，它采用操作方便的模块化插孔(RJ)闩锁，插针和套筒的尺寸为1.25mm，是普通SC、FC 所用尺寸的一半。
连接SFP光模块，常用于路由器，一定程度上可提高光纤配线架中光纤连接器的密度。
2.SC 型光纤跳线：SC 的英文全称有时记做"Square Connector",因为它的外壳呈矩形，紧固方式为插拔销闩式，不须旋转。
它是TIA-568-A 标准化的连接器，但初期由于价格昂贵(ST 价格的两倍)而没有被广泛使用。
不同于ST/FC，SC 型光纤跳线是一种插拔式的设备，常作为连接GBIC 光模块的连接器，性能优异而逐渐被广泛使用。
(路由器交换机上用的最多)常见光纤跳线接口类型简介3.FC型光纤跳线：FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣。
FC是单模网络中最常见的连接设备之一。
它同样也采用2.5毫米的卡套，但早期FC连接器中的一部分产品设计为陶瓷内置于不锈钢卡套内。
一般在ODF侧采用(配线架上用的最多)，具有牢靠、防灰尘等优点。
目前在多数应用中FC已经被SC和LC连接器替代。
4.ST型光纤跳线：ST的英文全称记做"Stab&Twist"，即先插入，后拧紧。
它外壳呈圆形,紧固方式为螺丝扣，芯外露。
插头插入后旋转半周有一卡口固定。
是多模网络(例如大部分建筑物内或园区网络内)中最常见的连接设备。
(对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架)5.MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体。
光纤各种接头及配件介绍
Tips
光纤的分类
光纤直径单模为9μm，多模为50μm 项目 传输距离 数据传输速率 线缆直径 光源 信号损耗 接入难度 成本 单模光纤 长 高 小 激光 小 较难 高
单模光纤只能传输一个传播模式；多模光纤能传 输多个传播模式
多模光纤 短 低 大 发光二级管 大 较易 低
Tips
光纤的应用
利用光导纤维进行的 通信叫光纤通信 通信 应用
FC
圆头螺口
金属
安装时需先对准卡口 后旋紧，密度高时， 安装不方便 容易折断 国内应用不是很广泛
ST MT-RJ
圆头卡口 卡接式方型，体积 与电话插头相当 滑扣
金属 工程塑料
安装方便 体积小，一头双纤，收发 一体，插入损耗低
E2000
ESON
FC和SC接头是最为常见的接头类型 工程塑料 带弹簧闸门保护，插针不
配件介绍
跳纤 光纤连接器
尾纤盒
光缆接头盒
跳纤
LC/PC-LC/PC
ST/PC-SC/PC
ST/PC-FC/PC
SC/PC-SC/PC
SC/PC-LC/PC
FC/PC-FC/PC
跳纤一般是跳接光纤的简称。即一根光纤的两端都已有了接头。 设备到ODF、尾纤盒，面板到面板经常用到。 根据不同的需要，有FC-FC，SC-SC，FC-SC，SC-LC等等
法兰盘
法兰盘图示
FC/APC
FC/PC
SC/APC
SC/PC
SC/PC双芯
SC/APC双芯
LC/UPC
LC/UPC双芯
ST/PC
LC/UPC(SC)双芯
FC/PC-大D
FC/PC-小D
MU/UPC
光纤接头标准
光纤接头标准光纤接头是用于连接光纤之间的重要组件，其质量和性能对于保证光纤传输的稳定和可靠至关重要。
为了确保光纤接头的互操作性和兼容性，国际标准化组织（ISO）和国际电工委员会（IEC）制定了一系列的光纤接头标准。
本文将对光纤接头标准进行介绍和解读。
一、光纤接头标准的分类光纤接头标准可以根据其用途和特点进行分类，常见的光纤接头标准包括SC、LC、FC、ST等。
这些标准主要针对光纤连接器的结构、尺寸、连接方式等方面进行了规定。
例如，SC接头是一种常用的光纤连接器，其标准由EIA/TIA-568制定，其特点是连接方便、稳定可靠。
LC接头是一种小型化光纤连接器，其标准由IEC 61754制定，其特点是体积小、插拔方便。
不同的光纤接头标准适用于不同的应用场景，用户可以根据实际需求选择合适的光纤接头。
二、光纤接头标准的尺寸规范光纤接头的尺寸规范是确保光纤接头互换性和兼容性的重要因素。
光纤接头标准对接头的外径、内径、长度等尺寸进行了规定，以保证不同厂家生产的光纤接头能够互相连接。
例如，SC接头的外径为2.5mm，插入损耗小于0.3dB，而LC接头的外径为1.25mm，插入损耗小于0.2dB。
标准化的尺寸规范可以确保光纤接头的互操作性，降低光纤传输中的损耗。
三、光纤接头标准的连接方式光纤接头的连接方式对于光纤传输的质量和稳定性具有重要影响。
光纤接头标准对于连接方式进行了规定，主要有PC（Physical Contact）、UPC（Ultra Physical Contact）和APC（Angle Physical Contact）等。
PC连接方式是最常见的连接方式，其特点是接触面直接相连，插入损耗较小。
UPC连接方式在PC的基础上进行了优化，通过精密研磨和涂层处理，进一步降低了插入损耗。
APC连接方式则通过斜面设计，使光线以一定角度反射，能够有效降低回波损耗。
不同的连接方式适用于不同的应用场景，用户可以根据实际需求选择合适的光纤接头连接方式。
光纤常用接头类型介绍
光纤常用接头类型介绍此主题相关图片如下：上图中均为光连接器，常见的是FC（俗称圆头）、SC（俗称方头）和LC。
FC型又分为FC/FC和FC/PC(APC)型，前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC 表明接头的对接方式为平面对接，PC 是Physical Connection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC是斜8度球面，指标要比PC好些。
目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。
一般写成FC或PC均是指FC/PC光连接器。
SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC 型相同，端面处理采用PC 或APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。
常用于在数据工程中使用。
一般SC型均指SC/PC。
LC光纤连接器采用模块化插孔(RJ)机理制成。
其所采用的插针和套桶的尺寸是普通SC，FC 等尺寸的一半。
LC常见于通信设备的高密度的光接口板上。
此主题相关图片如下：上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF架上，供光纤连接。
FC/PC 和SC法兰盘一般价格在10-15元/个左右。
此主题相关图片如下：该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCH CORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。
光跳线颜色为黄色，表示单模跳纤。
此主题相关图片如下：该图为MTRJ-SC型光纤跳纤，光跳线颜色为橙色，表示多模跳纤。
另外，还有用于光缆成端的尾纤，英文名为PIGTAIL CORD，一端与光缆熔接，一端固定在ODF上。
在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。
光纤连接器接头介绍
光纤连接器接头介绍1. FC接头：FC（Fiber Connector）是一种常用的光纤连接器接头，它采用螺纹固定的结构，具有插拔次数多、连接可靠性高的特点，适用于长距离传输。
它在无源设备和光模块间连接时，常使用光缆连接线缆。
2. SC接头：SC（Subscriber Connector）是一种常用的光纤连接器接头，它采用直插式结构，具有体积小、插拔方便的特点，适用于密集布线。
它在数据机房和光模块间连接时，一般使用多模光缆或单模光缆。
3. ST接头：ST（Straight Tip）是一种较早期的光纤连接器接头，它采用圆形外壳和圆形插扣的结构，具有连接可靠、适用于粗光纤的特点。
它在局域网和多模光缆的连接中应用较多。
4. LC接头：LC（Lucent Connector）是一种小型化光纤连接器接头，它采用一个附加的SN (Subscriber Network) 板和引导组件，具有体积小、插拔方便的特点，适用于高密度布线。
它在数据中心和网线连接中应用广泛。
5. MU接头：MU（Miniature Unit）是一种小型化光纤连接器接头，它采用一个直插式结构，与SC相似，但尺寸更小。
它适用于高密度布线，尤其用于机架上的光模块连接。
6. MT-RJ接头：MT-RJ（Mechanical Transfer Registered Jack）是一种小型化光纤连接器接头，它采用一个联接插座和连接器组，具有体积更小、密集度更高的特点。
它适合于集成电路和板间互连。
除了上述常见的光纤连接器接头外，还有一些特殊类型的光纤连接器接头，如MPO/MTP接头、LX.5接头等，它们适用于特定的应用场景，具有更高的传输速率和更高的密度。
在选择光纤连接器接头时，需根据具体应用需求进行选型。
若需要长距离传输且希望连接可靠，可选择FC接头；若需要高密度布线，可选择LC接头；若需要小型化和高密度布线，可选择MU接头或MT-RJ接头。
总之，光纤连接器接头是光纤通信中不可或缺的组件，它具有多种类型，适用于不同的应用场景。
光纤连接器接头
光纤连接器接头
ห้องสมุดไป่ตู้
1. LC到LC的，LC就是路由器常用的SFP,mini GBIC所插的线头： 2. FC转SC，FC一端插光纤不线架，SC一端就是Catalyst也好，其它也好上面的GBIC所插线缆： 3. ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤布线架： 4. SC到SC两头都是GBIC的： 5. SC到LC，一头GBIC，另一头Mini-GBIC： 各种光纤接口类型介绍 光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。 连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图 此主题相关图片如下： “/”后面表明光纤接头截面工艺，即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。 “UPC”的衰耗比“P
ห้องสมุดไป่ตู้
1. LC到LC的，LC就是路由器常用的SFP,mini GBIC所插的线头： 2. FC转SC，FC一端插光纤不线架，SC一端就是Catalyst也好，其它也好上面的GBIC所插线缆： 3. ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤布线架： 4. SC到SC两头都是GBIC的： 5. SC到LC，一头GBIC，另一头Mini-GBIC： 各种光纤接口类型介绍 光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型 使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。 连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图 此主题相关图片如下： “/”后面表明光纤接头截面工艺，即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。 “UPC”的衰耗比“P

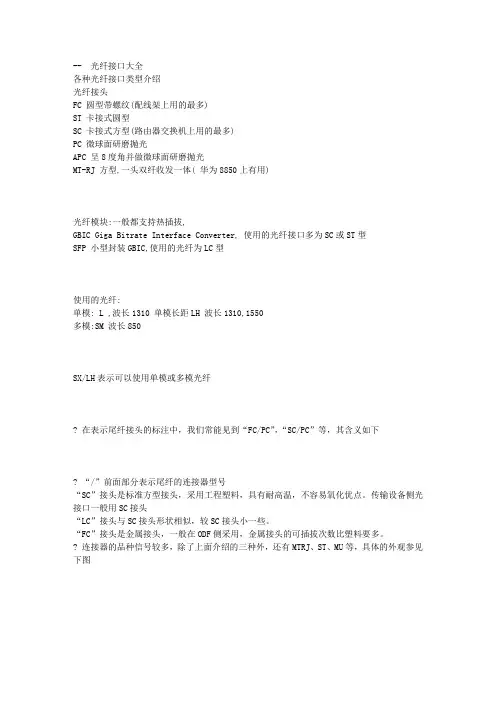

各种光纤接口类型介绍
各种光纤接口类型介绍光纤接头：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块：一般都支持热插拔；GBIC（Giga Bitrate Interface Converter）使用的光纤接口多为SC或ST型SFP（Mini GBIC）小型封装GBIC，使用的光纤接口为LC型使用的光纤：单模：L ,波长1310 单模长距LH 波长1310,1550多模：SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等。
“/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点；ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。
其它常见的接头型号为：ST、DIN 、FDDI。
“PC”表示光纤接头截面工艺，PC是最普遍的。
在广电和早期的CATV中应用较多的是APC型号。
尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
ST、SC、FC光纤接头图解
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ST单模跳线产品说明书光纤连接器(又称跳线)是光缆两端连接器插头，用以实现光路活动连接；一端装有插头则称为尾纤。
单模光纤连接器接头连接类型有FC、SC、ST；端面接触方式有PC、UPC、APC 型。
应用 Applications1）光纤通信系统Optic-fiber Communication Systems2）光纤接入网Optic-fiber Accesss Networks3）局域网LAN4）光纤传感器Optic-fiber Sensors5）光纤数据传输Optic-fiber Data Communications6）光纤CATV Optic-fiber CATV7）测试设备Test Equipments光纤类型Fiber Type Corning SMF-28TM，9/125umFC单模跳线产品说明书光纤连接器(又称跳线)是光缆两端连接器插头，用以实现光路活动连接；一端装有插头则称为尾纤。
单模光纤连接器接头连接类型有FC、SC、ST；端面接触方式有PC、UPC、APC型。
应用 Applications1）光纤通信系统Optic-fiber Communication Systems2）光纤接入网Optic-fiber Accesss Networks3）局域网LAN4）光纤传感器Optic-fiber Sensors5）光纤数据传输Optic-fiber Data Communications6）光纤CATV Optic-fiber CATV7）测试设备Test Equipments特点 Features1）插入损耗低Low linsertion Loss2）回波损耗大High Retum Loss3）温度稳定性高Easily lnstalled High Temperature Stability4）重复性好Good Repeatity5）互换性能好High Exchangeability快速以太网光纤收发器产品说明书光纤连接器(又称跳线)是光缆两端连接器插头，用以实现光路活动连接；一端装有插头则称为尾纤。
单模光纤连接器接头连接类型有FC、SC、ST；端面接触方式有PC、UPC、APC 型。
应用 Applications1）光纤通信系统Optic-fiber Communication Systems2）光纤接入网 Optic-fiber Accesss Networks3）局域网LAN4）光纤传感器Optic-fiber Sensors5）光纤数据传输Optic-fiber Data Communications6）光纤CATV Optic-fiber CATV7）测试设备Test Equipments特点 Features1）插入损耗低Low linsertion Loss2）回波损耗大High Retum Loss3）温度稳定性高Easily lnstalled High Temperature Stability4）重复性好Good Repeatity5）互换性能好High Exchangeability光纤类型Fiber Type Corning SMF-28TM，9/125umMU型连接器产品说明书MU型连接器一种为了适应器件小型化和高密度布线的需要而产生的一种小型的单芯连接器，由于采用的插头直径为1.25mm，因此从插头到安装尺寸都减小了一半，所以光纤连接器在光缆配件架中密度大为提高。
是一种在光配线回上广泛采用的新型连接器。
应用 Applications1）电信系统Telecom Systems2）广域网WAN3）局域网 LAN4）光纤CATV Optic-fiber CATV5）光电系统Optoelectronic hybrid interconnection system6）测试设备Test Equipments特点 Features1）采用1.25mm插芯技术Connector design uses 1.25mm ceramics2）布线密度高High Density3）插入损耗小Low Insertion loss4）回波损耗大High Return LossLC型连接器产品说明书LC型连接器一种为了满足客户对连接器小型化，高密度连接的要求而开发的一种新型连接器。
它压缩了整个面板、墙板及配线箱所需的空间，使其占的空间只相当于传统ST 和SC连接器的一半。
应用 Applications1）电信和数据通讯Telecom and Datecom Equipment2）广域网WAN3）局域网LAN4）设备终端Optic-fiber CATV特点 Features1）体积小，尺寸精度高Small Size, High Precision2）1.25mm陶瓷插芯Zirconia 1.25mm ceramics ferrule3）插入损耗低Low Insertion loss4）回波损耗高High Return LossFC SC ST Multi-mode Patch Cords型连接器多模光纤连接器产品说明书多模光纤连接器是用于多模光缆两端连接器插头，用以实现多模光缆活动连接；一端装有插头则称为尾纤。
多模光纤连接器接头连接类型有FC、SC、ST；端面接触方式有PC 型。
应用 Applications1）光纤通信系统Optic-fiber Communication Systems2）光纤接入网Optic-fiber Accesss Networks3）局域网LAN4）光纤传感器Optic-fiber Sensors5）光纤数据传输Optic-fiber Data Communications特点 Features1）插入损耗低Low linsertion Loss2）温度稳定性高Easily lnstalled High Temperature Stability3）重复性好Good Repeatity4）互换性能好High ExchangeabilityMT-RJ Sing-mode(Multi-mode)Patch CordsMT-RJ光纤连接器产品说明书为了满足广大用户对小型是、低成本、使用简便的光纤连接产品日益增长的需求而开发的一种小型连接器--MT-RJ系列产品。
它压缩了整个网络中设备、面板、墙板及配线箱所需的空间，使其占有的空间只相当于传统ST和SC连接器的一半，从而提高了经济适用性。
特别适合光纤到桌面的应用。
应用 Applications1）前端设备 Premise Infrastuructures2）局域网LAN3）设备终端Device Termination4）通讯网络Telecommunication Networks特点 Features1）尺寸小，布线密度高Small Size and High Density2）结构简单、易于拔插Easy Connection and Disconnection3）新型MT陶瓷插芯MT ceramics ferrule4）回波损耗高High Return LossRibbon Fan-out Optical Cable Patch Cords带状光纤连接器产品说明书带状光纤连接器是用于带状光缆尾端连接器插头，用以实现带状光缆活动连接。
带状光纤连接器接头连接类型有FC、SC、ST；端面接触方式有PC、UPC、APC型。
应用 Applications1）ODF ODF2）光纤通信系统 Optic-fiber Communication Systems3）光纤接入网 Optic-fiber Accesss Networks4）计算机网络Computer Networks5）测试设备 Test Equipments特点 Features1）插入损耗低Low linsertion Loss2）回波损耗大High Retum Loss3）温度稳定性高Easily lnstalled High Temperature Stability4）重复性好Good Repeatity5）互换性能好High ExchangeabilityBunched Optical Fiber Fan-out Path cords束状光纤连接器产品说明书束状光纤连接器是用于束状光缆尾端连接器插头，用以实现束状光缆活动连接。
束状光纤连接器接头连接类型有FC、SC、ST；端面接触方式有PC、UPC、APC型。
应用 Applications1）ODF ODF2）光纤通信系统 Optic-fiber Communication Systems3）光纤接入网 Optic-fiber Accesss Networks4）计算机网络Computer Networks5）测试设备 Test Equipments特点 Features1）插入损耗低Low linsertion Loss2）回波损耗大High Retum Loss3）温度稳定性高Easily lnstalled High Temperature Stability4）重复性好Good Repeatity5）互换性能好High Exchangeability防水尾缆组件防水尾缆组件产品说明书防水尾缆组件是用于连接光缆尾端的连接器插头，用以实现与室外的光接收机活动连接。
防水尾缆组件的连接类型有FC、SC；端面接触方式有APC型。
