一．焊接专业简介
1、焊接已成为最流行的连接技术 在当今工业社会，没有哪一种连接技术象焊接 那样被如此广泛、如此普遍地应用在各个领域。而 其中最主要的原因就是其极具竞争力的性价比。
内江职业技术学院
2018/10/22
2、焊接显现了极高的技术含量和附加值 在人类社会步入二十一世纪的今天，焊 接已经进入了一个崭新的发展阶段。当今世 界的许多最新科研成果、前沿技术和高新技 术，诸如：计算机、微电子、数字控制、信 息处理、工业机器人、激光技术等，已经被 广泛地应用于焊接领域，这使得焊接的技术 含量得到了空前的提高，并在制造过程中创 造了极高的附加值
焊接接头的组织和性能课件

焊接接头的组织和性能课件

搅拌摩擦焊
搅拌摩擦焊是一种新型的固相焊接技术，具有低热输入、低变形、 无裂纹等优点，适用于铝合金、镁合金等轻质材料的焊接。
电子束焊接
电子束焊接具有高能量密度、深穿透、高精度等优点，适用于难熔金 属、复合材料等特殊材料的焊接。
高性能焊接接头的设计与制备
1 2
材料选择与匹配
根据材料的物理和化学性质，选择合适的母材和 填充材料，以提高焊接接头的性能。
实验研究
通过实验研究，测试焊接接头的 力学性能、耐腐蚀性能和疲劳性 能等，为实际应用提供依据。
THANKS。
04
环境因素对耐腐蚀性的 影响：如温度、湿度、 氧气浓度等。
04
焊接接头的影响因素
焊接工艺参数的影响
焊接电流
电流大小影响熔深和焊接速度。电流过大可能导致热影响 区扩大，焊接变形增大；电流过小则可能造成未熔合、未 焊透等缺陷。
电弧电压
电弧电压主要影响焊缝的宽度和余高。电压过高可能导致 焊缝宽而低，反之则窄而高。
焊接接头的无损检测技术
超声检测
利用超声波在材料中传播的特性，检测焊接接头 内部的缺陷和异常。
射线检测
通过X射线或γ射线的穿透和成像，检测焊接接头 内部的缺陷和异常。
磁粉检测
利用磁粉在磁场中的吸附特性，检测焊接接头表 面的裂纹和缺陷。
焊接接头的质量评估与改进
质量评估
根据无损检测和力学性能试验的结果，对焊接接头质量进行评估 ，确定是否满足设计要求和使用条件。
焊接工艺优化
通过调整焊接参数，如电流、电压、焊接速度等 ，优化焊接工艺，提高焊接接头的质量。
3
热处理与后处理
适当的热处理和后处理可以改善焊接接头的组织 和性能，进一步提高其力学性能和耐腐蚀性。
2024版焊接方法与设备焊条电弧焊PPT课件

2024版焊接方法与设备焊条电弧焊PPT课件


填充焊技巧
采用较大的电流和较慢的焊接速度进 行填充焊。
防止缺陷产生措施
防止裂纹措施
选择合理的焊接顺序和方向，减 小焊接应力；严格控制焊接热输 入，避免热影响区脆化；采取预
热、后热和缓冷措施。
防止气孔措施
保持焊条和焊剂的干燥；清除坡口 及两侧20mm范围内的油、锈和其 他污物；采取防风措施，减少空气 侵入熔池的机会。
03
CATALOGUE
焊条电弧焊操作技巧
引弧与收弧方法
引弧方法
划擦法：将焊条末端对准焊件，然后手腕扭转，使焊条在 焊件表面轻微划一下，焊条提起2-4mm，即在空气中产生 电弧，然后将电弧长度保持在焊条直径允许的范围。 反复断弧收尾法：收尾时以反复断弧、收弧的方式，在坡 口内作多次回焊，至坡口处时将焊条退出。
焊条末端沿焊缝的纵向作来回摆 动的运条方法。
锯齿形运条法
焊条末端作锯齿形连续摆动并向 前移动，在两边稍停片刻的运条 方法。
摆动幅度
根据焊缝宽度与焊条直径决定， 摆动幅度一般不超过焊条直径的
3倍。
单面焊双面成形技巧
打底焊技巧
采用小直径焊条、小电流、快速焊的 打底焊方法。
盖面焊技巧
采用小直径焊条、小电流、快速焊的 盖面焊方法，保证焊缝成形美观。
02
现场应设置明显的安全警示标志和消防安全设施，以便在紧急
情况下能够及时采取应对措施。
对于焊接产生的废气、废渣等污染物，应采取有效的治理措施，
03
减少对环境的污染和对人体的危害。
废弃物处理和资源回收利用
1
对于焊接过程中产生的废弃物，如焊条头、焊渣 等，应按照相关规定进行分类收集和处理。
2
对于可回收利用的废弃物，如废钢铁等，应积极 进行回收再利用，减少资源浪费和环境污染。
焊接接头的组织与性能PPT课件

焊接接头的组织与性能PPT课件

第32页/共38页
第三章 熔池凝固与焊缝固态相变
（四）Mo对焊缝韧性的影响
w(Mo)=0.20～0.35%，得到FGF+AF，韧性最佳。 Mo和Ti联合作用。w(Mo)=0.20～0.35%，
w(Ti)=0.03～0.05%，良好的韧性。 大能量埋弧焊，0oC时，夏比冲击功100J以上
。
（五）稀土元素对焊缝金属性能的影响 降低焊缝中的扩散氢含量，改善焊缝抗热裂倾向 ，改善焊缝金属韧性
（三）Ti、B对焊缝韧性的影响 大幅度提高焊缝韧性
（1）TiO 亲和力很大，TiO微小颗粒弥散分布，细化晶粒
（2）最佳含量 焊缝化学成分：w(C)=0.11～0.14%，w(Si)=0.20
～0.35%，w(Mn)=1.2～1.5%，w(O)=0.027～ 0.032%，w(N)=0.0028～0.0055%，
（一）铁素体 铁素体的形态不同： 1、先共析铁素体 Pro eutectoid Ferrite (PF)
粒界铁素体Grain Boundary Ferrite (GBF) 2、侧板条铁素体 Ferrite Side Plate (FSP) 3、针状铁素体 Acicular Ferrite (AF) 4、细晶铁素体 Fine Grain Ferrite (FGF)
w(Mn)=0.8～1.0%，w(Si) =0.10～0.25%，组 织为细晶铁素体（FGF）和针状铁素体（AF）， 韧性最好（-20oC AKV100J）
加入细化晶粒地合金元素，进一步改善组织， 提高焊缝韧性
第28页/共38页
第三章 熔池凝固与焊缝固态相变
（二）Nb和V对焊缝韧性的影响 适量的Nb和V可以提高焊缝冲击韧性。改善组
第17页/共38页
焊接接头--技术规范标准详PPT课件

焊接接头--技术规范标准详PPT课件

2
焊接接头的基本类型
3
1、对接接头 将同一平面上的两个被焊工件的边缘相对焊接
起来而形成的接头称为对接接头。 它是各冲焊接结构中采用最多、也是最完善的一
种接头形式，具有受力好、强度大和节省金属材料的 特点。
但是，由于是两焊件对接连接，被连接件边缘加 工及装配要求则较高。在焊接生产中，通常使对接接 头的焊缝略高于母材板面。由于余高的存在造成构件 表面的不光滑，在焊缝与母材的过渡处会引起应力集 中。
25
一般情况下，焊条电弧焊焊接6mm厚度的焊件 和自动焊焊接14mm以下厚度的焊件时，可以不开 坡口就可以得到合格的焊缝，但板间要留有一定的 间隙，以保证熔敷金属填满熔池，确保焊透。
钢板超过上述厚度时，电弧不能熔透钢板，应 考虑开坡口。
26
第二节 焊接接头的表示方法
27
一、焊缝符号与焊接方法代号

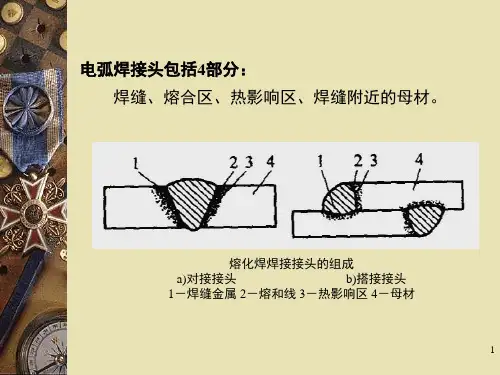

电弧焊接头包括4部分： 焊缝、熔合区、热影响区、焊缝附近的母材。
熔化焊焊接接头的组成
a)对接接头
b)搭接接头
1－焊缝金属 2－熔和线 3－热影响区 4－母材
1
一、接头的基本形式 焊接接头(简称接头)：用焊接方法连接的接头。 常用的焊接接头：
对接接头、T形接头、十字接头、搭接接 头、角接接头、端接接头、套管接头、斜对 接接头、卷边接头、锁底对接接头等。
在搭接接头中，根据搭接角焊缝受力方向的不同， 可以将搭接角焊缝分为正面角焊缝、侧面角焊缝和斜 向角焊缝。
搭接接头
7
搭接接头除两钢板叠在端面或侧面焊接外，还 有开槽焊和塞焊(圆孔和长孔)等。
开槽焊搭接接头的构造如图所示。先将被连接 件冲切成槽，然后用焊缝金属填满该槽，槽焊焊缝断 面为矩形，其宽为被连接件厚度的两倍，开槽长度应 比搭接长度稍短一些。
