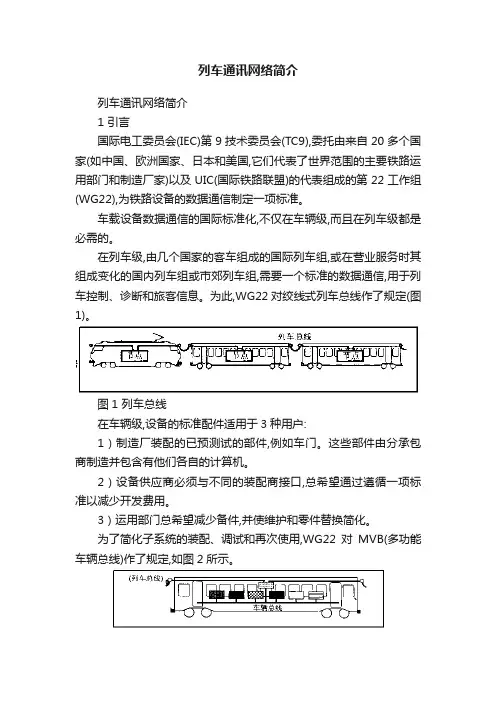

列车通讯网络简介列车通讯网络简介1 引言国际电工委员会(IEC)第9技术委员会(TC9),委托由来自20多个国家(如中国、欧洲国家、日本和美国,它们代表了世界范围的主要铁路运用部门和制造厂家)以及UIC(国际铁路联盟)的代表组成的第22工作组(WG22),为铁路设备的数据通信制定一项标准。
车载设备数据通信的国际标准化,不仅在车辆级,而且在列车级都是必需的。
在列车级,由几个国家的客车组成的国际列车组,或在营业服务时其组成变化的国内列车组或市郊列车组,需要一个标准的数据通信,用于列车控制、诊断和旅客信息。
为此,WG22对绞线式列车总线作了规定(图1)。
图1 列车总线在车辆级,设备的标准配件适用于3种用户:1）制造厂装配的已预测试的部件,例如车门。
这些部件由分承包商制造并包含有他们各自的计算机。
2）设备供应商必须与不同的装配商接口,总希望通过遵循一项标准以减少开发费用。
3）运用部门总希望减少备件,并使维护和零件替换简化。
为了简化子系统的装配、调试和再次使用,WG22对MVB(多功能车辆总线)作了规定,如图2所示。
图2 车辆总线2总体结构列车通信网络(TCN)寻址各铁路车辆中所有相关的拓扑结构。
它包含两级:连接各车辆的列车总线和连接一节车辆内或车辆组各设备的车辆总线(图3)。
图3 列车通信网络一节车辆可以有1条或几条车辆总线,也可以没有。
车辆总线可以跨越几节车辆,例如在集中运输列车组(多单元)的情况下,列车组在运行时是不分离的。
在固定编组的列车组中,列车总线并不需要对节点进行连续编号,车辆总线可以起到列车总线的作用(图4)。
图4 几种列车组中的车辆总线为适应客车和设备的多样性,TCN对于消息数据采用逻辑地址,以期列车总线的每个节点支持多个应用功能(图5)。
图5 应用的功能这些功能可由1个或几个设备,或由列车总线节点本身来完成。
1个设备可以完成几种功能。
从外部来看,就象节点本身在完成所有的功能。
经由车辆总线实现的通信功能也是一样:应用不需要知道其他功能位于何处。
