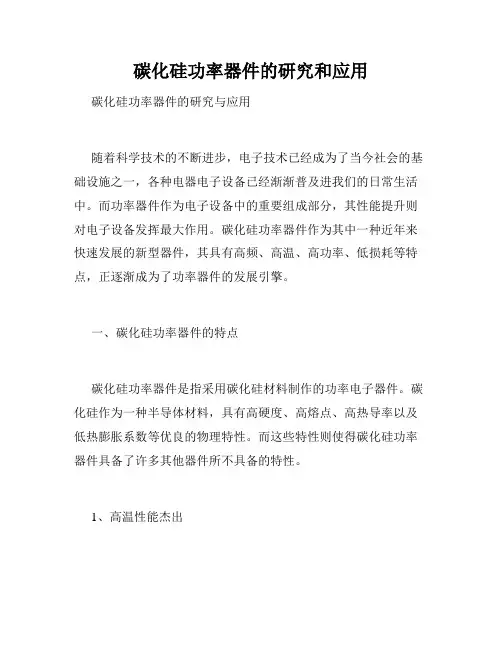

碳化硅功率器件的研究和应用碳化硅功率器件的研究与应用随着科学技术的不断进步，电子技术已经成为了当今社会的基础设施之一，各种电器电子设备已经渐渐普及进我们的日常生活中。
而功率器件作为电子设备中的重要组成部分，其性能提升则对电子设备发挥最大作用。
碳化硅功率器件作为其中一种近年来快速发展的新型器件，其具有高频、高温、高功率、低损耗等特点，正逐渐成为了功率器件的发展引擎。
一、碳化硅功率器件的特点碳化硅功率器件是指采用碳化硅材料制作的功率电子器件。
碳化硅作为一种半导体材料，具有高硬度、高熔点、高热导率以及低热膨胀系数等优良的物理特性。
而这些特性则使得碳化硅功率器件具备了许多其他器件所不具备的特性。
1、高温性能杰出碳化硅功率器件具有杰出的高温性能，能够在800 °C左右的高温环境下正常工作，而其它功率器件通常只能在200 °C到300 °C的范围内才能工作。
而在高温环境下，硅功率器件的尺寸会发生膨胀，导致失效。
而碳化硅材料的热膨胀非常小，不会对它的绝缘层和接线造成影响。
2、高频响应速度快碳化硅功率器件具有较高的截止频率，使得其可用于高频应用，以及高速开关的需求。
其开关速度大约是硅功率器件的2倍到5倍，极大地提升了电子设备工作效率。
3、功耗低损耗小碳化硅功率器件具有较小的开关损耗，使得其在高功率、高电压条件下效率更高，能够提高电子设备的整体效率。
二、碳化硅功率器件的研究现状碳化硅功率器件作为新型器件，其研究还处于起步阶段。
在国内，先后有许多高校、研究机构为碳化硅功率器件的研发做出了突出的成果。
1、成都电子科技大学成都电子科技大学的石罕研究组在碳化硅材料的制备和功率器件的应用研究方面取得了很大进展。
通过改变碳化硅器件的物理结构以及优化工艺，大幅提升了其性能。
其中，石罕研究组开发了世界上首个1 kV级别的基于碳化硅的MOSFET晶体管，建立了国内第一个碳化硅功率器件研发平台，并在光伏、风电等领域中的功率电子应用中取得了显著成果。

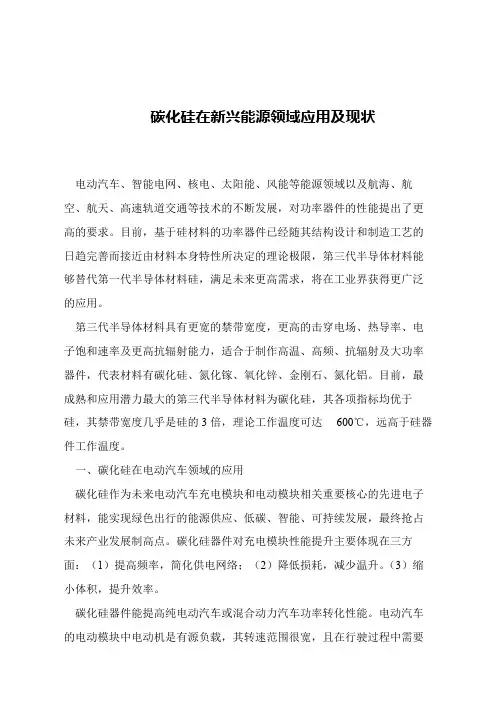

碳化硅在新兴能源领域应用及现状
电动汽车、智能电网、核电、太阳能、风能等能源领域以及航海、航空、航天、高速轨道交通等技术的不断发展，对功率器件的性能提出了更高的要求。
目前，基于硅材料的功率器件已经随其结构设计和制造工艺的日趋完善而接近由材料本身特性所决定的理论极限，第三代半导体材料能够替代第一代半导体材料硅，满足未来更高需求，将在工业界获得更广泛的应用。
第三代半导体材料具有更宽的禁带宽度，更高的击穿电场、热导率、电子饱和速率及更高抗辐射能力，适合于制作高温、高频、抗辐射及大功率器件，代表材料有碳化硅、氮化镓、氧化锌、金刚石、氮化铝。
目前，最成熟和应用潜力最大的第三代半导体材料为碳化硅，其各项指标均优于硅，其禁带宽度几乎是硅的3倍，理论工作温度可达600℃，远高于硅器件工作温度。
一、碳化硅在电动汽车领域的应用
碳化硅作为未来电动汽车充电模块和电动模块相关重要核心的先进电子材料，能实现绿色出行的能源供应、低碳、智能、可持续发展，最终抢占未来产业发展制高点。
碳化硅器件对充电模块性能提升主要体现在三方面：（1）提高频率，简化供电网络；（2）降低损耗，减少温升。
（3）缩小体积，提升效率。
碳化硅器件能提高纯电动汽车或混合动力汽车功率转化性能。
电动汽车的电动模块中电动机是有源负载，其转速范围很宽，且在行驶过程中需要。
中低压碳化硅材料、器件及其在电动汽车充电设备中的应用示范盛况;郭清;于坤山;丁晓伟【摘要】碳化硅(SiC)电力电子器件的高压、高温和高频率特性,使其成为理想的电动汽车充电设备器件,将显著提升电动汽车充电设备的效率和功率密度.开展中低压SiC材料、器件及其在电动汽车充电设备中的示范应用,不仅有利于加快建立我国自主的碳化硅全产业链,而且有助于提高我国电动汽车充电设备的核心竞争力.%Silicon carbide (SiC) power devices have the advantages of high voltage ,high temperature and high fre-quency .It brings significant improvements in the efficiency and power density of charging piles ,and shows great po-tential in electric vehicle (EV) charging equipment .The project of "medium and low voltage SiC materials ,power devices and demonstration in electric vehicle charging equipment" will make an essential contribution to the progress of SiC industry chain in China ,as well as the core competitiveness in EV charge equipment in the future .【期刊名称】《浙江大学学报（理学版）》【年(卷),期】2016(043)006【总页数】5页(P631-634,637)【关键词】碳化硅;电动汽车;充电【作者】盛况;郭清;于坤山;丁晓伟【作者单位】浙江大学电气工程学院,浙江杭州310027;浙江大学电气工程学院,浙江杭州310027;北京国联万众半导体科技有限公司,北京101300;北京华商三优新能源科技有限公司,北京101106【正文语种】中文【中图分类】TN386《国务院办公厅关于加快电动汽车充电基础设施建设的指导意见》指出，“大力推进充电基础设施建设，有利于解决电动汽车充电难题，是发展新能源汽车产业的重要保障”“坚持以纯电驱动为新能源汽车发展的主要战略取向，将充电基础设施建设放在更加重要的位置”.开展中低压SiC材料、器件及其在电动汽车充电设备中的应用示范研究，将解决电动汽车充电设备体积大、能效低、高温环境下应用可靠性低等问题，提升我国在电动汽车充电设备关键技术领域的地位，推动碳化硅电力电子技术的实用化，以实现技术升级和产学研合作双丰收，为国家的科技创新发展战略服务.2016年，科技部在国家重点研发计划“战略性先进电子材料”重点专项中布局了“SiC电力电子材料、器件与模块及在电力传动和电力系统的应用示范”项目.该项目在国内碳化硅领域掀起了一股席卷全行业的巨浪，无论是身处基础研究和技术攻关的科研人员，还是致力于产品开发和市场开拓的企业，无不深感振奋，因为，这不仅仅是一个面向技术攻关的科研项目，而且是一个包含碳化硅所有环节的全技术链，是建设我国碳化硅全产业链的重大举措.该项目不仅立足高远，在基础研究突破和关键技术攻关方面大力投入，而且重视落地，对碳化硅上下游技术链、产业链的衔接提出了更高的要求和期待.本项目由北京华商三优新能源科技有限公司牵头，该公司在充电设施开发、建设和运营方面具有扎实的科研实力和丰富的经验，已建成充电站近400座、充电桩10000个.截至2015年，该公司已获授权专利33项，软件著作权3项，其中项目“电动汽车充电基础设施关键技术与工程应用”获得了2015年中国汽车工业科学技术一等奖。

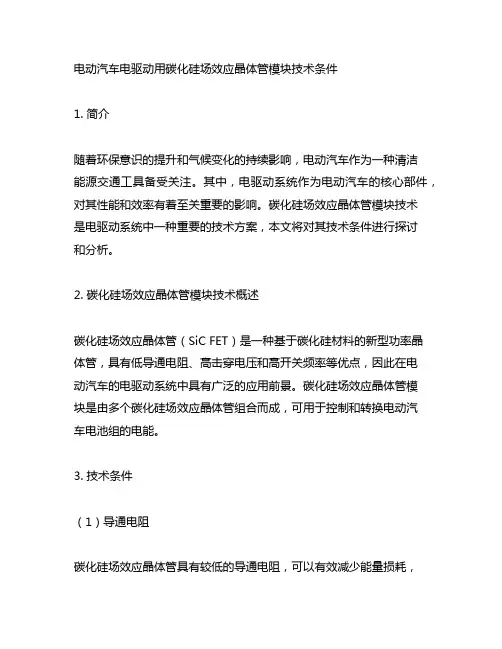

电动汽车电驱动用碳化硅场效应晶体管模块技术条件1. 简介随着环保意识的提升和气候变化的持续影响，电动汽车作为一种清洁能源交通工具备受关注。
其中，电驱动系统作为电动汽车的核心部件，对其性能和效率有着至关重要的影响。
碳化硅场效应晶体管模块技术是电驱动系统中一种重要的技术方案，本文将对其技术条件进行探讨和分析。
2. 碳化硅场效应晶体管模块技术概述碳化硅场效应晶体管（SiC FET）是一种基于碳化硅材料的新型功率晶体管，具有低导通电阻、高击穿电压和高开关频率等优点，因此在电动汽车的电驱动系统中具有广泛的应用前景。
碳化硅场效应晶体管模块是由多个碳化硅场效应晶体管组合而成，可用于控制和转换电动汽车电池组的电能。
3. 技术条件（1）导通电阻碳化硅场效应晶体管具有较低的导通电阻，可以有效减少能量损耗，提高电动汽车的能效。
（2）击穿电压碳化硅场效应晶体管具有较高的击穿电压，可以提高电动汽车电驱动系统的稳定性和可靠性。
（3）开关频率碳化硅场效应晶体管具有较高的开关频率，可以实现更高效的电能转换和控制。
4. 碳化硅场效应晶体管模块技术的优势（1）高温性能优异碳化硅材料具有良好的高温性能，可以满足电动汽车高温环境下的要求，提高系统的可靠性。
（2）尺寸小、重量轻碳化硅场效应晶体管模块相比传统的硅基功率器件具有更小的尺寸和更轻的重量，有助于提高电动汽车的能效和续航里程。
（3）提高系统效率碳化硅场效应晶体管模块可以减少能量损耗，提高电驱动系统的效率和性能。
5. 碳化硅场效应晶体管模块技术的应用前景碳化硅场效应晶体管模块技术具有良好的发展前景，可以在电动汽车领域实现更高效的能量转换和控制，提高整车的性能和竞争力。
6. 结语碳化硅场效应晶体管模块技术是电动汽车电驱动系统中的重要技术方案，具有优异的性能和应用前景。
随着技术的不断进步和成熟，碳化硅场效应晶体管模块技术将为电动汽车的发展带来新的动力和机遇。
期待碳化硅场效应晶体管模块技术在电动汽车行业的进一步应用和推广。
碳化硅半导体的应用领域碳化硅（Silicon Carbide，SiC）是一种新型的半导体材料，具有优异的物理和化学性质，因此在多个领域有着广泛的应用。
本文将从能源、电力电子、汽车行业和通信领域等方面介绍碳化硅半导体的应用。
一、能源领域碳化硅半导体在能源领域中有着重要的应用。
首先，碳化硅半导体在太阳能电池中可以替代传统的硅材料，因为其较宽的能带隙使其具有更高的光吸收效率和更好的耐热性能，从而提高了太阳能电池的转换效率。
此外，碳化硅半导体还可以用于制造高温热电材料，可以将废热转化为电能，提高能源利用效率。
二、电力电子领域碳化硅半导体在电力电子领域中有着广泛的应用。
由于碳化硅半导体的高电场饱和漂移速度和高击穿电场强度，可以制造出耐高压和高频的功率器件。
这些功率器件可以应用于电动汽车、风力发电、电网等领域，提高能源转换效率，减少能源损耗，从而降低能源成本。
三、汽车行业碳化硅半导体在汽车行业中的应用也越来越广泛。
首先，碳化硅半导体的高温性能使其成为制造电动汽车的理想材料，可以制造出耐高温的电动汽车控制系统，提高电动汽车的安全性和稳定性。
其次，碳化硅半导体还可以用于制造车载充电桩，提高充电速度和效率，方便用户使用电动汽车。
四、通信领域碳化硅半导体在通信领域中也有着重要的应用。
碳化硅半导体的高频特性和高功率密度使其成为制造高频器件的理想材料。
这些高频器件可以应用于无线通信系统、雷达系统等领域，提高通信速度和传输距离，改善通信质量。
总结起来，碳化硅半导体在能源、电力电子、汽车行业和通信领域等方面都有着广泛的应用。
其优异的物理和化学性质使其成为替代传统半导体材料的理想选择。
随着技术的不断进步和应用领域的拓展，碳化硅半导体的应用前景将会更加广阔，为各个领域带来更多的创新和发展。
碳化硅sbd用途碳化硅(SiC)是一种新型的半导体材料，被广泛应用于多个领域。
碳化硅助力电子行业的发展，其特殊的物性使其可以有效地应用于功率电子器件中。
一、功率电子应用领域功率电子器件是电力电子技术的核心组成部分，用于能源转换、电力调控、工控自动化等领域。
碳化硅SBD作为一种高性能功率电子器件，具有低导通压降、低反向电流和高频响应等优势，被广泛应用于以下几个方向：1. 变频器和逆变器：碳化硅SBD在变频器和逆变器中可以实现高效、高稳定性的电能转换，提高设备的能效和可靠性。
2. 电动汽车：碳化硅SBD在电动汽车的电池管理系统和驱动电路中发挥重要作用，帮助提高电动汽车的续航里程和充电效率。
3. 太阳能发电系统：碳化硅SBD在太阳能发电系统的逆变器中可以提高能量转换效率，降低能源损耗，提高系统的整体性能。
4. 风力发电系统：碳化硅SBD在风力发电系统的变频器中可以实现高效率的电能转换和调节，提高发电系统的工作效率和可靠性。
二、优势和特点除了应用领域广泛之外，碳化硅SBD还有以下几个显著的优势和特点：1. 高温特性：碳化硅SBD具有良好的高温稳定性，能够在高温环境下保持稳定的工作性能，适合在高温条件下应用。
2. 快速开关速度：碳化硅SBD具有快速的开关速度，可以实现高频率的开关操作，适用于高频电子器件。
3. 高电压耐受能力：碳化硅SBD具有较高的击穿电压和反向电压耐受能力，可以在高压环境下工作，提高系统的可靠性。
4. 低漏电流：碳化硅SBD具有低的反向漏电流，能够有效地减少能源损耗，提高系统的能效。
三、未来发展趋势碳化硅SBD作为一种新型的功率电子器件，其应用前景广阔。
随着新能源产业的快速发展以及电子设备的不断升级，碳化硅SBD将在以下几个方面有更大的应用空间和发展趋势：1. 新能源领域：碳化硅SBD在太阳能、风能等新能源发电系统中的应用将得到进一步推广和深化，帮助提高能源利用效率和可再生能源的开发利用。

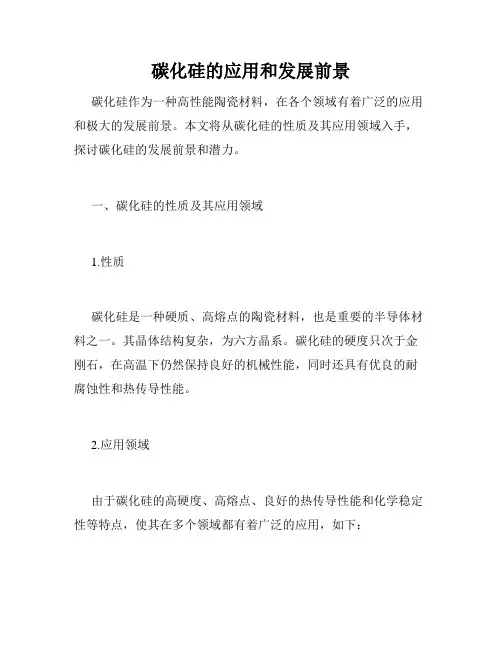

碳化硅的应用和发展前景碳化硅作为一种高性能陶瓷材料，在各个领域有着广泛的应用和极大的发展前景。
本文将从碳化硅的性质及其应用领域入手，探讨碳化硅的发展前景和潜力。
一、碳化硅的性质及其应用领域1.性质碳化硅是一种硬质、高熔点的陶瓷材料，也是重要的半导体材料之一。
其晶体结构复杂，为六方晶系。
碳化硅的硬度只次于金刚石，在高温下仍然保持良好的机械性能，同时还具有优良的耐腐蚀性和热传导性能。
2.应用领域由于碳化硅的高硬度、高熔点、良好的热传导性能和化学稳定性等特点，使其在多个领域都有着广泛的应用，如下：（1）电子领域：碳化硅具有优秀的电路成型、导电、散热和干扰抑制等特性，是制造电子元器件、半导体材料和LED显示器等的优质材料。
（2）能源领域：碳化硅具有优异的热传导性能和高抗腐蚀性能，是制造高效、节能的太阳能电池和储能电池的重要材料。
（3）机械工程领域：碳化硅具有高硬度、高强度和耐高温等特性，可应用于制造机械配件、航天器零部件和高速列车轨道等。
（4）化工领域：碳化硅具有良好的耐酸碱、耐高温、耐磨损性能，可作为耐腐蚀设备、油气管道和化工反应器等材料。
二、碳化硅的发展前景和潜力随着人类科技和工业的不断发展，对材料的需求也越来越高，碳化硅作为一种高性能材料，具有广阔的应用前景和潜力。
1.发展前景（1）电子领域：随着新一轮高科技产业的兴起，碳化硅在电子领域的应用前景非常广泛。
尤其是在5G、人工智能、大数据等技术的发展下，对于高速传输和处理数据的产品越来越多，同时还要求具有更高的散热能力，这将推动碳化硅在电子领域持续高速发展。
（2）能源领域：碳化硅在太阳能电池、光伏电站、电动汽车等领域有着广泛的应用。
未来水电、风能和核能等新能源的广泛应用，也需要碳化硅作为核心材料来保障。
如研究人员利用碳化硅制造的太阳能电池已经在实验室中实现了41.8%的能量转换效率，这将推动太阳能发电产业的快速发展。
（3）新材料领域：随着材料科学领域不断进步，碳化硅的性能和应用不断被挖掘和发掘，例如利用碳化硅制造超长寿命电子器件、航空发动机等领域的新材料正在快速崛起，这将为碳化硅在更广泛领域中的应用提供坚实的技术保障。
碳化硅材质用途碳化硅（Silicon carbide，简称SiC）是一种重要的半导体材料，具有广泛的用途。
本文将介绍碳化硅材质的几个主要应用领域。
一、电力电子领域碳化硅在电力电子领域有着重要的应用。
由于碳化硅具有较高的击穿电场强度和较高的工作温度，因此可以用于制造高压、高温的功率器件。
碳化硅功率器件相比传统的硅功率器件具有更低的导通损耗和更高的开关速度，可以提高电力转换效率和减小体积。
碳化硅材质的功率器件已经在电动汽车、风力发电、太阳能发电等领域得到了广泛应用。
二、光电子领域碳化硅具有宽带隙特性，可以在可见光和紫外光范围内进行高效的光电转换。
因此，碳化硅被广泛应用于制造光电器件，如光伏电池、LED、激光二极管等。
与传统的硅材料相比，碳化硅具有较高的光电转换效率和较长的寿命，可以提高光电器件的性能。
三、化工领域碳化硅材质具有良好的耐腐蚀性和高温稳定性，因此在化工领域有着广泛的应用。
碳化硅可以制成耐酸碱的管道、阀门和容器，用于承载和输送腐蚀性介质。
此外，碳化硅材料还可以用于制造高温反应器、催化剂载体等，在高温环境下具有较好的稳定性和耐久性。
四、机械工程领域碳化硅具有高硬度、高强度和良好的磨损性能，因此在机械工程领域有着广泛的应用。
碳化硅可以用于制造高温和高速运转的机械零件，如轴承、密封件、切削工具等。
碳化硅材质的零件具有较长的使用寿命和较低的摩擦系数，可以提高机械设备的性能和可靠性。
五、航空航天领域碳化硅具有低密度、高热导率和优异的高温强度，因此在航空航天领域有着重要的应用。
碳化硅可以用于制造航空发动机的涡轮叶片、燃烧室和喷嘴等关键部件，以提高发动机的工作效率和可靠性。
此外，碳化硅材料还可以用于制造航天器的热防护材料和结构材料，以应对极端的高温和高速环境。
碳化硅材质具有广泛的应用领域。
在电力电子、光电子、化工、机械工程和航空航天等领域，碳化硅材质都发挥着重要的作用，推动着相关技术的发展和进步。
随着科学技术的不断发展，相信碳化硅材质在更多领域将展现出更大的潜力和应用前景。

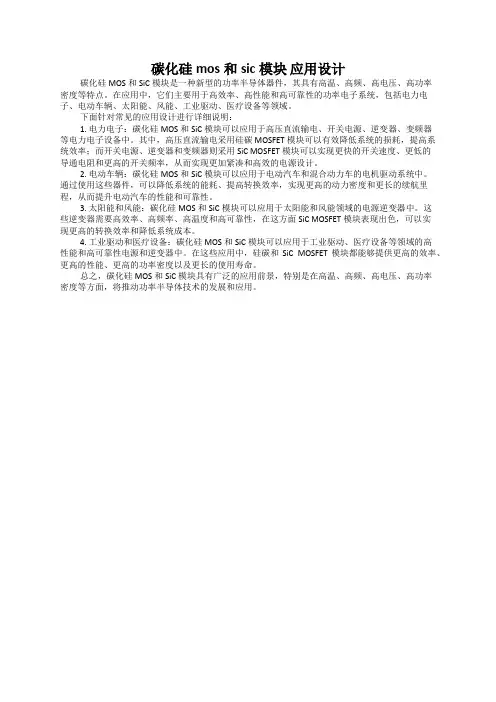

碳化硅mos和sic模块应用设计碳化硅MOS和SiC模块是一种新型的功率半导体器件，其具有高温、高频、高电压、高功率密度等特点。
在应用中，它们主要用于高效率、高性能和高可靠性的功率电子系统，包括电力电子、电动车辆、太阳能、风能、工业驱动、医疗设备等领域。
下面针对常见的应用设计进行详细说明：1. 电力电子：碳化硅MOS和SiC模块可以应用于高压直流输电、开关电源、逆变器、变频器等电力电子设备中。
其中，高压直流输电采用硅碳MOSFET模块可以有效降低系统的损耗，提高系统效率；而开关电源、逆变器和变频器则采用SiC MOSFET模块可以实现更快的开关速度、更低的导通电阻和更高的开关频率，从而实现更加紧凑和高效的电源设计。
2. 电动车辆：碳化硅MOS和SiC模块可以应用于电动汽车和混合动力车的电机驱动系统中。
通过使用这些器件，可以降低系统的能耗、提高转换效率，实现更高的动力密度和更长的续航里程，从而提升电动汽车的性能和可靠性。
3. 太阳能和风能：碳化硅MOS和SiC模块可以应用于太阳能和风能领域的电源逆变器中。
这些逆变器需要高效率、高频率、高温度和高可靠性，在这方面SiC MOSFET模块表现出色，可以实现更高的转换效率和降低系统成本。
4. 工业驱动和医疗设备：碳化硅MOS和SiC模块可以应用于工业驱动、医疗设备等领域的高性能和高可靠性电源和逆变器中。
在这些应用中，硅碳和SiC MOSFET模块都能够提供更高的效率、更高的性能、更高的功率密度以及更长的使用寿命。
总之，碳化硅MOS和SiC模块具有广泛的应用前景，特别是在高温、高频、高电压、高功率密度等方面，将推动功率半导体技术的发展和应用。

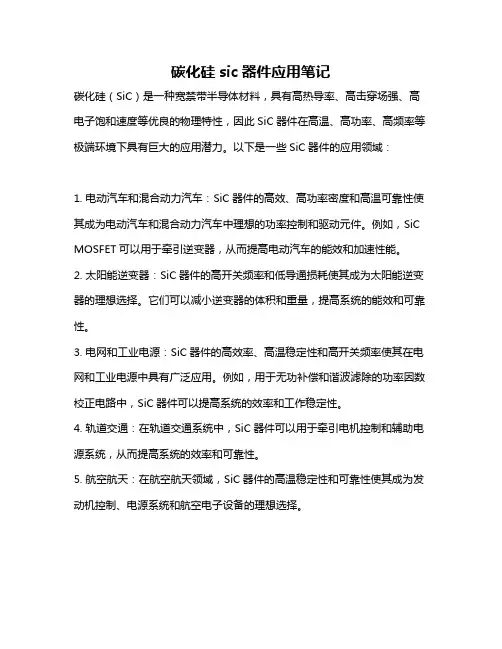

碳化硅sic器件应用笔记
碳化硅（SiC）是一种宽禁带半导体材料，具有高热导率、高击穿场强、高电子饱和速度等优良的物理特性，因此SiC器件在高温、高功率、高频率等极端环境下具有巨大的应用潜力。
以下是一些SiC器件的应用领域：
1. 电动汽车和混合动力汽车：SiC器件的高效、高功率密度和高温可靠性使其成为电动汽车和混合动力汽车中理想的功率控制和驱动元件。
例如，SiC MOSFET可以用于牵引逆变器，从而提高电动汽车的能效和加速性能。
2. 太阳能逆变器：SiC器件的高开关频率和低导通损耗使其成为太阳能逆变器的理想选择。
它们可以减小逆变器的体积和重量，提高系统的能效和可靠性。
3. 电网和工业电源：SiC器件的高效率、高温稳定性和高开关频率使其在电网和工业电源中具有广泛应用。
例如，用于无功补偿和谐波滤除的功率因数校正电路中，SiC器件可以提高系统的效率和工作稳定性。
4. 轨道交通：在轨道交通系统中，SiC器件可以用于牵引电机控制和辅助电源系统，从而提高系统的效率和可靠性。
5. 航空航天：在航空航天领域，SiC器件的高温稳定性和可靠性使其成为发动机控制、电源系统和航空电子设备的理想选择。
需要注意的是，虽然SiC器件具有许多优良的物理特性，但由于其制造成本较高，目前主要应用于高端应用领域。
随着技术的进步和生产成本的降低，SiC器件有望在未来逐渐应用于更广泛的领域。
碳化硅模块应用领域及特点碳化硅（SiC）是一种新型半导体材料，具有很高的电子能隙和热稳定性，被广泛应用于电力电子、汽车电子、光电子、通信等领域。
以下将详细介绍碳化硅模块的应用领域及特点。
碳化硅模块的应用领域：1. 电力电子应用：碳化硅模块在电力电子应用中具有重要地位。
由于碳化硅材料导电性能好、热导率高，碳化硅模块能够在高温环境下工作，适用于功率变换器、逆变器、电力调节器等电力电子设备。
此外，碳化硅模块的高频性能优异，适用于高频变压器、开关电源等应用。
2. 汽车电子应用：碳化硅模块在汽车电子领域的应用也日益增多。
碳化硅材料的高温稳定性使得碳化硅模块能够在汽车发动机控制、电动车驱动系统、车载充电桩等高温环境下工作。
此外，碳化硅模块体积小、重量轻，能够提高汽车整体能源利用效率。
3. 光电子应用：碳化硅模块在光电子领域的应用主要体现在LED照明、太阳能发电等方面。
碳化硅材料的性能使得碳化硅模块具有较高的辐射和光电转化效率，能够提供更高亮度的照明和更高效率的太阳能发电系统。
4. 通信应用：碳化硅模块在通信领域的应用主要体现在通信传输系统和信号处理系统。
碳化硅模块因其高功率和高频率特性，能够提供更高速度和更大容量的通信传输，同时还能够实现高精度的信号处理。
碳化硅模块的特点：1. 高温稳定性：碳化硅模块能够在高温环境下工作，其温度稳定性远远超过了传统的硅模块。
这使得碳化硅模块能够应用于各种高温场合，如汽车发动机控制、太阳能发电等。
2. 高功率密度：碳化硅模块具有较低的导通电阻和较高的电子能量饱和速度，能够实现更高的功率密度。
这使得碳化硅模块能够在相同空间尺寸下提供更高的功率输出，提高系统效率。
3. 快速开关速度：碳化硅模块的开关速度非常快，能够实现快速开关和逆变。
这对于电力电子设备来说非常重要，可以提高系统的响应速度和稳定性。
4. 较低损耗：碳化硅模块的导通电阻较小，能够降低能耗。
同时，碳化硅材料具有较高的能隙，使得碳化硅模块能够实现低反向导通损耗，提高整体能量转换效率。
碳化硅晶圆的用途
一、引言
碳化硅晶圆是一种新型的半导体材料，具有高温、高频、高压等特性，因此在各种领域被广泛应用。
本文将详细介绍碳化硅晶圆的用途。
二、电力电子领域
1. 电力转换器
碳化硅晶圆可以制作出高效率、小尺寸的电力转换器，应用于太阳能
发电系统、风力发电系统等新能源领域，也可以应用于工业控制系统中。
2. 逆变器
逆变器是将直流电转换为交流电的装置，碳化硅晶圆可以制作出高效率、高频率的逆变器，应用于家庭光伏发电系统、UPS不间断电源等
领域。
三、汽车领域
1. 电动汽车
碳化硅晶圆可以制作出高功率密度、低损耗的功率模块，应用于电动
汽车中。
由于碳化硅晶圆具有高温特性，在汽车运行过程中也具有较
好的稳定性。
2. 充电桩
充电桩需要具有较强的快速充电能力和较低的功率损耗，碳化硅晶圆可以制作出高效率、小尺寸的充电桩，应用于电动汽车充电领域。
四、工业领域
1. 高温炉
碳化硅晶圆具有高温特性，可以应用于高温炉中，如氧化铝炉、玻璃钢炉等。
2. 焊接设备
碳化硅晶圆可以制作出高功率密度、低损耗的功率模块，应用于电阻焊接设备中。
五、医疗领域
1. 医用X射线设备
碳化硅晶圆可以制作出高频率的X射线发生器，应用于医用X射线设备中。
2. 磁共振成像设备
碳化硅晶圆可以制作出高功率密度、低损耗的功率模块，应用于磁共振成像设备中。
六、结论
综上所述，碳化硅晶圆在电力电子领域、汽车领域、工业领域和医疗领域都有广泛的应用。
随着技术的不断发展和进步，相信碳化硅晶圆的应用领域还将不断扩大。
碳化硅模块半桥和全桥碳化硅（SiC）模块半桥和全桥：创新能源解决方案的未来引言：随着全球对清洁能源的需求不断增长，发展和运用高效率的能源转换技术已成为重要的研究方向。
碳化硅（SiC）模块是一种先进的功率半导体器件，它具有高温、高电压和高频率的操作能力，被广泛应用于能源转换系统中。
本文将深入探讨碳化硅模块中的半桥和全桥拓扑结构，探讨其特点、优势和应用领域。
一、碳化硅半桥模块的特点：1. 高温工作能力：碳化硅材料具有优异的耐高温性能，可以在高于200°C的环境下工作，相比于传统的硅模块，具有更高的可靠性和稳定性。
2. 低导通电阻：碳化硅模块具有低导通电阻的特点，可以降低能量损耗和系统发热，提高能源利用效率。
3. 高开关速度：碳化硅模块的切换速度远快于传统硅模块，可以实现更高的开关频率，在电力转换系统中实现更高的功率密度和更小尺寸的设计。
4. 低开关损耗：碳化硅半桥模块具有低开关损耗，可以减少系统能耗，提高效率。
二、碳化硅半桥模块的应用领域：1. 新能源发电系统：碳化硅模块在太阳能和风能发电系统中具有广泛应用。
其高温工作能力和低导通电阻可以提高能源转化效率，同时其高开关速度可支持高频率变换。
2. 电动车辆：碳化硅模块在电动车辆中的应用正在得到越来越多的关注。
其高温工作能力和低开关损耗，使其成为高效率、高性能驱动系统的理想选择。
3. 工业电力系统：碳化硅模块在工业电力变换系统中的应用可以实现更高的能源转换效率，并减少系统的体积和重量。
4. 航空航天领域：碳化硅模块的高温工作能力和低导通电阻使其成为航空航天电力系统中的重要组成部分，可以提高系统的可靠性和效率。
三、碳化硅全桥模块的特点和应用：1. 高电压能力：碳化硅全桥模块可以支持更高的电压范围，使其在直流-交流逆变器、频率变换器和电网连接系统等高压环境中具有广泛应用。
2. 高耐受电压能力：碳化硅全桥模块的耐受电压能力较高，能够应对复杂的电力系统中的电压浪涌和尖峰。
碳化硅半导体的应用领域碳化硅（Silicon Carbide，SiC）是一种具有优异性能的半导体材料，广泛应用于各个领域。
本文将从能源、电力电子、汽车工业和通信领域等方面介绍碳化硅半导体的应用。
一、能源领域：碳化硅半导体在能源领域的应用主要体现在太阳能和风能领域。
在太阳能方面，碳化硅可以作为光伏电池的材料，由于其较高的光吸收和较低的光电导率，可以提高光电转换效率。
在风能方面，碳化硅半导体可用于风力发电系统中的功率电子器件，具有高温耐受性和高功率密度的特点，能够提高风力发电系统的效率和稳定性。
二、电力电子领域：碳化硅半导体在电力电子领域的应用主要包括电力变换器、电力调节器和逆变器等。
由于碳化硅半导体具有较高的击穿电压、较低的电阻和较高的开关速度，可以提高电力电子器件的效率和可靠性。
此外，碳化硅半导体还具有较好的耐高温性能，能够承受高温工作环境，使得电力电子器件在高功率应用中更加可靠。
三、汽车工业：碳化硅半导体在汽车工业中的应用主要体现在电动汽车和混合动力汽车中。
由于碳化硅半导体具有较低的开关损耗和较高的工作温度，可以提高电动汽车的续航里程和充电效率。
此外，碳化硅半导体还具有较高的电压和电流承受能力，能够满足电动汽车高功率电子器件的需求。
四、通信领域：碳化硅半导体在通信领域的应用主要体现在光通信和射频通信中。
在光通信方面，碳化硅可以作为光纤通信中的光源和光探测器的材料，具有较高的光学性能和较低的损耗，能够实现高速传输和远距离通信。
在射频通信方面，碳化硅半导体可以用于高频功率放大器和射频开关等器件，具有较高的功率和频率特性，能够提高通信系统的性能和稳定性。
碳化硅半导体在能源、电力电子、汽车工业和通信领域等方面都有广泛的应用。
随着科技的进步和碳化硅半导体技术的不断发展，相信碳化硅半导体在各个领域的应用将会更加深入和广泛。
第三代半导体碳化硅长晶技术第三代半导体碳化硅长晶技术：未来能源与电子的基石随着科技的飞速发展，对高效、快速、低能耗的电子设备的需求日益增长。
第三代半导体材料，特别是碳化硅（SiC），以其独特的物理特性，正在引领这一变革。
本文将深入探讨第三代半导体碳化硅的长晶技术，以及其在能源和电子领域的应用前景。
一、碳化硅长晶技术简介碳化硅长晶技术是一种制备碳化硅晶体的方法，是发展碳化硅基电子器件的关键。
此技术的核心在于通过控制温度、压力、化学成分等参数，使碳与硅在一定条件下反应，生成碳化硅晶体。
二、碳化硅长晶技术的发展自20世纪80年代以来，碳化硅长晶技术经历了从实验室到大规模生产的发展过程。
初期，由于技术限制，制备的碳化硅晶体尺寸较小，纯度不高。
然而，随着科研投入的增加和技术的进步，现代碳化硅长晶技术已经能够制备出大尺寸、高纯度的晶体。
三、碳化硅的应用前景1. 能源领域：碳化硅具有高热导率、高击穿场强和优良的抗辐射能力，是制造高温、高压、大功率电力电子器件的理想材料。
这将有助于提高能源转换效率，降低能源损耗。
例如，在太阳能逆变器中，使用碳化硅材料可以大大提高设备的能源转换效率。
2. 电动汽车：碳化硅的优良特性使其成为电动汽车电机控制器的理想材料。
相比传统的硅材料，碳化硅能大幅度降低电能的损耗，从而提高电动汽车的续航里程。
3. 通信领域：碳化硅的高频率特性使其在通信领域具有广阔的应用前景。
5G和未来的6G通信技术需要能在高频段工作的电子设备，而碳化硅正是满足这一需求的理想材料。
四、结论随着碳化硅长晶技术的不断发展，其在能源、电动汽车和通信等领域的应用将更加广泛。
作为第三代半导体的代表材料，碳化硅将在未来的科技发展中发挥重要作用。
同时，随着技术的进步和应用领域的拓展，我们期待碳化硅长晶技术能带来更多的惊喜和突破。
碳化硅半导体的应用领域碳化硅（SiC）半导体是一种具有优异性能的新型材料，它在各个领域中都有广泛的应用。
本文将从电力电子、汽车工业、通信技术和光电子领域等方面详细介绍碳化硅半导体的应用。
一、电力电子领域碳化硅半导体在电力电子领域中具有独特的优势。
由于其高电场强度和高饱和漂移速度，碳化硅半导体器件能够承受高压和高温环境下的工作，因此被广泛应用于电力变换器、逆变器和整流器等电力电子设备中。
与传统的硅材料相比，碳化硅半导体器件能够实现更高的功率密度和更高的工作频率，大大提高了电力电子系统的效率和可靠性。
二、汽车工业领域碳化硅半导体在汽车工业领域中也有着重要的应用。
由于其高温性能和高功率密度，碳化硅半导体器件能够在汽车电子控制单元中承受高温环境下的工作，并提供更高的功率输出。
此外，碳化硅半导体器件还具有较低的开关损耗和较高的开关速度，可以提高电动汽车的驱动效率，并延长电池续航里程。
因此，碳化硅半导体在电动汽车的电力传输、电机驱动和充电桩等方面有着广泛的应用。
三、通信技术领域碳化硅半导体在通信技术领域中也有着重要的应用。
由于其高频特性和低损耗特性，碳化硅半导体器件可以实现高速、大容量的数据传输。
在光纤通信系统中，碳化硅半导体器件可以用于光电转换和光调制等关键环节，提高光通信系统的传输速率和性能。
此外，碳化硅半导体器件还可以用于射频功率放大器和微波器件等通信设备中，提供更高的功率输出和更稳定的信号传输。
四、光电子领域碳化硅半导体在光电子领域中也有着广泛的应用。
由于其宽带隙和高电子迁移率，碳化硅半导体器件可以实现高效率的光电转换和光电探测。
在光伏发电系统中，碳化硅半导体器件可以作为太阳能电池的关键组件，将太阳能转化为电能。
此外，碳化硅半导体器件还可以用于激光器、光电子集成电路和光通信器件等光电子设备中，提供更高的功率输出和更稳定的光信号传输。
总结起来，碳化硅半导体在电力电子、汽车工业、通信技术和光电子领域中都有广泛的应用。
探讨碳化硅在电动汽车领域的应用
随着电动汽车、智能电网、核电、太阳能、风能等能源领域以及航海、航空、航天、高速轨道交通等技术的不断发展，对功率器件的性能提出了更高的要求。
目前，基于硅基材料制作的功率器件已经随其结构设计和制造工艺的改进日趋完善，但受到材料本身的特点，限制了其进一步的完善。
第三代半导体材料的出现满足了人们对于未来器件使用的更高需求，人们预测第三代半导体材料能够替代第一代半导体材料，在工业界获得更广泛的应用。
第三代半导体材料具有高禁带宽度，高的击穿电场、热导率、电子饱和速率及高抗辐射能力，适合于制作高温、高频、抗辐射及大功率器件，主要代表材料有碳化硅、氮化镓、氧化锌、金刚石、氮化铝等。
其中，碳化硅材料各项指标均优于硅，其禁带宽度几乎是硅的3倍，理论工作温度可达600℃，远高于硅器件工作温度。
技术成熟度最高，应用潜力最大。
一、碳化硅在电动汽车领域的应用
碳化硅作为未来电动汽车充电模块和电动模块中的关键先进电子材料，有望推动实现绿色出行的能源供应、低碳、智能、可持续发展，抢占未来高科技产业发展的制高点。
碳化硅器件对电动车充电模块性能的提升主要体现在。
