目录第一章绪论第一节概述第二节系统简介第三节翻车机系统工艺流程第四节设备规范第五节系统动作相关说明第六节关键中间变量第二章翻车机系统运行安全工作要求第三章操作说明第一节设备控制方式第二节操作指导第三节特殊操作第四节组合按纽的使用第思章故障报警及处理第一节故障处理第二节常规报警指示第三节异常处理第一章绪论第一节概述第1-1-1条内蒙古京隆发电有限责任公司输煤系统是为二台600MW发电机组发电用煤而配套设计的，二零零八年建设完成设备设施。
整个系统由接卸系统、上煤系统和储煤系统三大系统构成。
第1-1-2条翻车机系统、重车调车系统、空车调车系统、迁车台系统等四大部分组成接卸系统。
第1-1-3条上煤系统设备中，共有5条皮带机、3台电动三通挡板、2台环式碎煤机、3台电磁除铁器，1台除木器等组成。
第1-1-4条输煤整个系统控制采用PLC控制，选用公司系列主机，编程软件梯形图逻辑语言编程。
第1-1-5条储煤系统由两个储煤场组成。
全部储满煤后可达20万吨，可供二台锅炉满负荷发电时使用14天左右。
第1-1-6条输煤的计量装置在重车调车机前装有一台电子轨道衡，用以计量火车来煤量。
第1-1-7条在电子轨道衡后装置一台自动机械采样机，用以煤的自动采样。
第1-1-8条翻车机系统共有 1 个配电室，在翻车机房三层。
第1-1-9条翻车机共装有8 部摄像机，完成对设备运行工况的远程实时监视。
第二节系统简介第1-2-1条翻车机是一种用来翻卸铁路敞车的大型机械设备。
我国从五十年代开始引进前苏联的产品用于钢厂和电厂的煤炭与铁矿石的卸车。
当时的产品主要是M2型翻车机。
到后来我国又自行设计了KFJ，及FZ等转子式翻车机，并且也设计制造了侧倾式翻车机。
在国内，最早设计制造翻车机的企业是大连重工起重集团。
只能设计制造单车翻车机，即翻车机每次卸一节敞车。
从1983年开始我国引进了英国和美国的翻车机设备用在大型港口和大型电厂的卸煤系统中。
翻车机卸车系统是以翻车机为主机，配以不同的辅机组成的一条机械化卸车作业线。

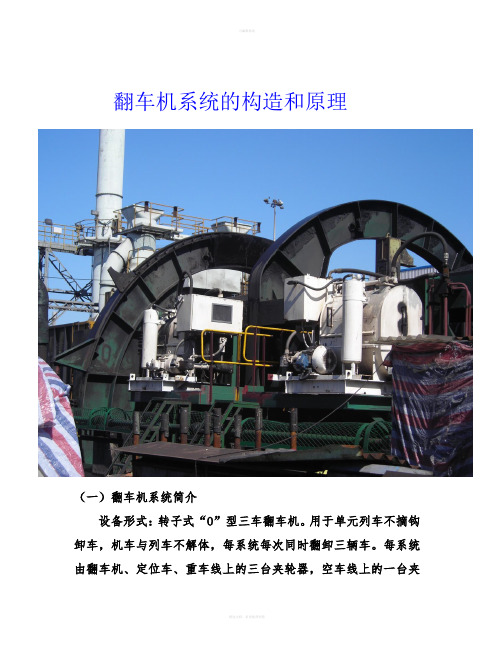

翻车机系统的构造和原理（一）翻车机系统简介设备形式：转子式“O”型三车翻车机。
用于单元列车不摘钩卸车，机车与列车不解体，每系统每次同时翻卸三辆车。
每系统由翻车机、定位车、重车线上的三台夹轮器，空车线上的一台夹轮器，空、重车线上的动态轨道衡，翻车机下的冻煤破碎机，漏斗、格栅、振动给料器以及附属设备组成。
详见图2-11、翻车机2、定位车3、定位车主臂4、定位车辅臂5、定位车辅臂钩头6、入口1#夹轮器7、入口2#夹轮器 8出口夹轮器 9、入口轨道衡10、出口轨道衡 11、振动给料器 12、输送皮带翻车机系统结构示意图（二）翻车机系统的组成：翻车机系统由夹轮器、定位车、翻车机、轨道衡和漏斗等五大部分组成。
1、夹轮器夹轮器液压站在翻车机外侧，安装列车固定系统。
定位车臂离开列车前，此固定系统将空重车线上的车辆夹紧，使翻车机内的车辆处于稳定状态，防止空重车线上的车辆惯性冲击力影响正在翻卸的车辆。
列车固定系统由重车线上的三套夹轮器和空车线上的一套夹轮器组成。
四套夹轮器采用相同的四套液压站。
列车永远在固定系统和定位车臂二者之一的控制下。
夹轮器是用液压驱动的车轮夹子，油缸通过机械连杆施力于水平的夹轮棒夹住车轮。
夹轮器.MPG2、定位车（原六公司定位车）原六公司定位车驱动装置（七）定位车工作.MPG（1）定位车的组成：定位车由车体、主推车臂、辅助推车臂，齿轮齿条(六公司是卷筒钢丝绳如上图)驱动系统，行走导向系统组成。
（2）定位车能准确的自动找到车钩，并准确的将车辆定位在翻车机平台上。
（3）定位车具有足够的安全储备如：作业时突然断电、限位开关损坏时，前后止挡液压缓冲器能吸收作业设备的全部能量。
设备飞车故障的预防、全部的安全防护措施。
（4）设备说明：①车体和推车臂：车体上装有主臂和辅臂，主辅臂的驱动采用液压驱动伸缩方式。
并采用光电管定位，采取了安全措施防止车臂误动作造成对车辆的损坏。
辅臂用来推最后一个循环的车辆进人翻车机。
17.翻车机系统翻车机卸车线由大连重型集团公司设计制造，该卸车线卸车能力15节／小时，主要由拨车机、翻车机、迁车台、推车机、各自控制系统所组成，如下图：翻车机推车机工作循环过程:拨车机牵引重车高速前进,到达翻车机时减速牵引#1车进翻车机内定位，翻卸，按程序拨车机接#2车进翻车机与＃1车联挂，然后继续前进，使#2、#3车之间的车钩位于人工摘钩站处停止，人工将#2、#3车联挂车钩摘开，拨车机将#2车定位于翻车机后，再将#1车推至迁车台内定位，同时翻车机进行翻车，然后回原位。
这时，拨车机与#1车自动摘钩，然后后退一段距离，迁车台向空车线行进，并与空车线对位，拨车机后退至抬臂位，大臂抬起，并高速返回，推车机将空车推出迁车台，停在逆止器外侧，迁车台返回重车线，拨车机返回至原位，拨车机大臂下降，然后后退与下节车皮联挂，至此一个工作循环完成，进入下一工作循环。
每节车卸车周期为3分20秒左右。
联锁条件：①拨车机：翻车机原位、翻车机靠板原位、翻车机压车梁原位、翻车机南侧光电开关导通、主令控制器内原位信号、迁车台涨轮器原位、迁车台对位销原位。
②翻车机：翻车机原位、靠板到位、压车梁到位、翻车机南侧光电开关导通。
③迁车台：推车机原位、迁车台涨轮器涨紧、对位销退位、迁车台重车线原位、重车线对轨信号。
④推车机：迁车台涨轮器松开、对位销对位、空车线原位、空车线对轨信号。
17.1拨车机17.1.1设备规范表1 设备一览17.1.2拨车机启动前的检查17.1.2.1检查钢轨、传动齿条无障碍，其固定螺栓无松动现象，检查行程开关动作是否灵活。
17.1.2.2检查液压系统密封情况良好，无漏油现象。
17.1.2.3试转油泵运行情况应良好。
17.1.2.4检查电机、减速机地脚螺丝无松动现象。
17.1.2.5检查电气线路无故障。
17.1.2.6迁车台在重车线，拨车机方能行走。
17.1.2.7启动前抱闸应处于松驰位置。
17.1.2.8检查大臂起落与前钩、后钩，开启是否灵活。
翻车机系统的构造和原理（一）翻车机系统简介设备形式：转子式“O”型三车翻车机。
用于单元列车不摘钩卸车，机车与列车不解体，每系统每次同时翻卸三辆车。
每系统由翻车机、定位车、重车线上的三台夹轮器，空车线上的一台夹轮器，空、重车线上的动态轨道衡，翻车机下的冻煤破碎机，漏斗、格栅、振动给料器以及附属设备组成。
详见图2-11、翻车机2、定位车3、定位车主臂4、定位车辅臂5、定位车辅臂钩头6、入口1#夹轮器7、入口2#夹轮器8出口夹轮器9、入口轨道衡10、出口轨道衡11、振动给料器12、输送皮带翻车机系统结构示意图（二）翻车机系统的组成：翻车机系统由夹轮器、定位车、翻车机、轨道衡和漏斗等五大部分组成。
1、夹轮器夹轮器液压站在翻车机外侧，安装列车固定系统。
定位车臂离开列车前，此固定系统将空重车线上的车辆夹紧，使翻车机内的车辆处于稳定状态，防止空重车线上的车辆惯性冲击力影响正在翻卸的车辆。
列车固定系统由重车线上的三套夹轮器和空车线上的一套夹轮器组成。
四套夹轮器采用相同的四套液压站。
列车永远在固定系统和定位车臂二者之一的控制下。
夹轮器是用液压驱动的车轮夹子，油缸通过机械连杆施力于水平的夹轮棒夹住车轮。
夹轮器.MPG2、定位车（原六公司定位车）原六公司定位车驱动装置（七）定位车工作.MPG（1）定位车的组成：定位车由车体、主推车臂、辅助推车臂，齿轮齿条(六公司是卷筒钢丝绳如上图)驱动系统，行走导向系统组成。
（2）定位车能准确的自动找到车钩，并准确的将车辆定位在翻车机平台上。
（3）定位车具有足够的安全储备如：作业时突然断电、限位开关损坏时，前后止挡液压缓冲器能吸收作业设备的全部能量。
设备飞车故障的预防、全部的安全防护措施。
（4）设备说明：①车体和推车臂：车体上装有主臂和辅臂，主辅臂的驱动采用液压驱动伸缩方式。
并采用光电管定位，采取了安全措施防止车臂误动作造成对车辆的损坏。
辅臂用来推最后一个循环的车辆进人翻车机。
②行走和导向系统：定位车体沿平行于列车轨道的方向行走。
翻车机控制系统及信号和到位开关原理一、翻车机液压系统主要是由泵站、压车装置、靠车装置、补偿装置、压车油缸阀组装置、及管子附件等组成，整个液压装置安装于翻车机的靠板侧，随主机往复翻转。
泵站设置一套泵装置，采用双联泵供油,大泵向系统中提供执行机构所需的动力，而小泵为控制动力，两泵出口分别设有独立的调压及卸荷回路，减少系统非工作状态下的发热量。
压车装置用于控制各压车油缸的动作，其上有压力阀用于调节系统和控制回路的压力，压力继电器用于系统压力检测，顺序阀用于补偿压力的调节。
靠车装置用于控制各靠车油缸的动作，其上有节流阀和减压阀分别用于调节各靠车油缸的速度和靠车压力。
补偿装置用于补偿车辆弹簧的反弹力，此反弹力是由煤重对弹簧的压缩造成的。
压车油缸阀组装置用于调节各压车油缸的速度，并且在补偿结束或在翻转到110°时或在检测压力失压时释放控制回路的压力。
各机构的设定值如下所示：系统泵压力（大泵）…………………………………3～4.5MPa控制泵压力（小泵）…………………………………3.5～5MPa电加热器投入工作………………………………………15℃电加热器停止工作………………………………………25℃靠板前进减压……………………………………0.35～1Mpa夹紧压力继电器检测压力………………………3～4.5MPa 翻车机的本体油泵正常运转后，将设定大泵工作压力的电磁溢流阀（电磁铁号为YH1）和设定小泵工作压力的电磁溢流阀（电磁铁号为YH2）都调定到指定的工作压力值：大泵工作压力整定为4.5Mpa，小泵工作压力整定为5Mpa。
靠板装置由一个电液换向阀（电磁铁号分别为YH3和YH4，见原理图标注）、一个减压阀、两个液控单向阀及八个单向节流阀集成在一个阀板上来控制。
先通过减压阀将靠板机构工作压力调定到指定值（0.35MPa～1MPa），然后操作电液换向阀控制四个靠车油缸来回动作，注意观察四个靠车油缸动作是否正确，并通过八个单向节流阀来调节四个油缸的前进和后退速度保持同步，从而保证靠板能平稳地前进和后退。
翻车机系统简介一、翻车机系统原理及结构翻车机是一种大型、高效的机械化卸车设备，用于翻卸铁路敞车。
目前它是我国大中型火力发电厂最为广泛采用的一种卸车设备。
我厂翻车机系统采用折返式卸车作业线，是火车来煤卸车的唯一机械设备，由武汉电力设备厂设计制造。
翻车机翻卸形式为C型转子式，驱动方式为销齿传动，其压车机构采用液压压车。
翻车机系统将火车来煤自卸到地下煤斗中，然后通过皮带输送到原煤仓或煤场。
翻车机系统综合卸车能力为20-25辆/小时。
翻车机电气控制系统采用可编程序控制器（PLC），CRT监控系统与PLC进行全双工异步串行通讯，通过采集翻车机系统的工况及各种参数，进行运算、判断处理，将现场各设备工况适时显示在计算机屏幕上，可通过鼠标对设备进行软操作。
翻车机系统由重车调车机、翻车机、迁车台、空车调车机等。
翻车机工作过程FZ15—100型转子式翻车机可与卸车线上其他配套设备联动实现自动卸车，也可由人工操作实现手动控制。
工作过程是：由重车调车机牵引一节满载敞车准确定位于翻车机的托车梁上。
压车臂下落压住敞车两侧车帮。
靠板振动器在液压缸的推动下靠向敞车一侧。
当压车臂压住、靠板靠上、重车调车机臂已驶出翻车机后，翻车机开始以正常速度翻卸，（在翻卸过程中，车辆弹簧力的释放是通过不关闭液压缸上的液压锁来吸收弹簧的释放能量。
翻卸到110度后，关闭液压锁，将翻卸车辆锁住，以防车辆掉道。
）翻车机继续翻卸直到接近160度左右减速、停车、振动器投入，3秒钟后，振动停止，翻车机以正常速度返回，离回零位30度时，压车臂开始抬起，快到零位时减速，对轨停机。
停机后靠板后退，当压车臂上到最高位、靠板退到最后位、重车调车机牵引第二节满载敞车, 进入翻车机顺便顶出已翻卸的空车。
翻车机就完成了一个工作循环。
部套结构重车调车机是翻车机的前端的设备，安装于翻车机的进车端，行走在与重车线平行的钢轨上，即能牵引整列重车，也可将单节重车送入翻车机本体，同时将翻车机内已翻卸完的空车推出，主要由车体、行车走轮、导向轮、调车臂架、行走传动装置、液压系统、缓冲器、调车机轨道等组成。
