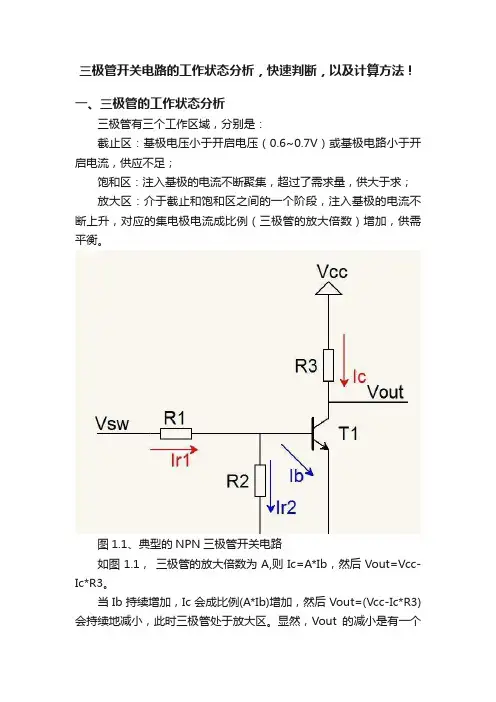

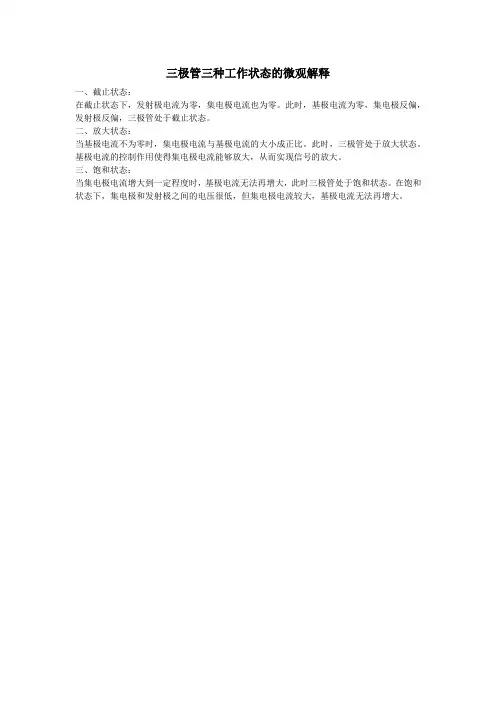

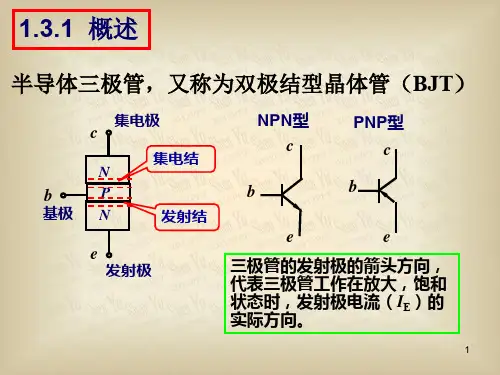

三极管开关电路的工作状态分析，快速判断，以及计算方法！一、三极管的工作状态分析三极管有三个工作区域，分别是：截止区：基极电压小于开启电压（0.6~0.7V）或基极电路小于开启电流，供应不足；饱和区：注入基极的电流不断聚集，超过了需求量，供大于求；放大区：介于截止和饱和区之间的一个阶段，注入基极的电流不断上升，对应的集电极电流成比例（三极管的放大倍数）增加，供需平衡。
图1.1、典型的NPN三极管开关电路如图1.1，三极管的放大倍数为A,则Ic=A*Ib，然后Vout=Vcc-Ic*R3。
当Ib持续增加，Ic会成比例(A*Ib)增加，然后Vout=(Vcc-Ic*R3)会持续地减小，此时三极管处于放大区。
显然，Vout的减小是有一个下限的，这个下限是三极管的Vce的饱和值（Vce_sat），一般在0.2V 左右。
总之，Ib增大到一定数值之后，Ic不会再增加，Vout会被限制在Vce_sat处，此时三极管处于饱和区。
当三极管可以在饱和区和截止区之间自由切换，那么这个三极管电路可以作为一个数字开关来使用。
图 1.1，是一个典型的三极管开关电路，R1=20Kohm,R2=10Kohm,R3=10Kohm,U1=BC847C。
图1.2、典型的NPN三极管开关电路基于图1.2，为了测试开关电路的开关特性，在输入端注入三角波，然后可以得到其中的控制逻辑关系如图1.3所示。
图1.3、三极管开关电路的逻辑关系如果将R1由20Kohm增大到150Kohm，电路的特性发生了很大变化，虽然还能实现开关，但是开关过程已经变得不再干脆，显得“粘滞”。
图1.4、增大R1=150Kohm之后的三极管电路继续增大R1至160Kohm之后，情况进一步恶化，已经无法达到开关的目的了，如图1.5所示。
图1.5、增大R1=160Kohm之后的三极管电路由此可见，R1就像一个阀门，如果三极管的目的是被用作数字开关使用，那么阀门的开口必须足够大。
