如何快速确定三极管的工作状态三极管的三种工作状态分析判断有放大、饱和、截止三种工作状态，放大电路中的三极管是否处于放大状态或处于何种工作状态，对于学生是一个难点。笔者在长期的教学实践中发现，只要深刻理解三极管三种工作状态的特点，分析电路中三极管处于何种工作状态就会容易得多，下面结合例题来进行分析。 一、三种工作状态的特点 1.三极管饱和状态下的特点 要使三极管处于饱和状态，必须基极电流足够大，即IB≥IBS。三极管在饱和时，集电极与发射极间的饱和电压(UCES)很小，根据三极管输出电压与输出电流关系式UCE=EC-ICRC，所以IBS=ICS/β=EC-UCES/β≈EC/βRC。三极管饱和时，基极电流很大，对硅管来说，发射结的饱和压降UBES=0.7V(锗管UBES=-0.3V)，而UCES=0.3V，可见，UBE>0，UBC>0，也就是说，发射结和集电结均为正偏。三极管饱和后，C、E 间的饱和电阻RCE=UCES/ICS，UCES 很小，ICS 最大，故饱和电阻RCES很小。所以说三极管饱和后G、E 间视为短路，饱和状态的NPN 型三极管等效电路如图1a 所示。 2.三极管截止状态下的特点要使三极管处于截止状态，必须基极电流IB=0，此时集电极IC=ICEO≈0(ICEO 为穿透电流，极小)，根据三极管输出电压与输出电流关系式UCE=EC-ICRC，集电极与发射极间的电压UCE≈EC。 三极管截止时，基极电流IB=0，而集电极与发射极间的电压UCE≈ECO 可见，UBE≤0，UBC1V 以上，UBE>0，UBC 二、确定电路中三极管的工作状态 下面利用三极管三种工作状态的特点和等效电路来分析实际电路中三极管的工作状态。 例题：图2 所示放大电路中，已知EC=12V，β=50，Ri=1kΩ，Rb=220kΩ，Rc=2kΩ，其中Ri 为输入耦合电容在该位置的等效阻抗。问：1.当输入信号最大值为+730mV，最小值为-730mV 时，能否经该电路顺利放大?2.当β=150 时，该电路能否起到正常放大作用?
NPN：放大，集电结反偏，发射结正偏； 截止，集电结反偏，发射结反偏； 饱和，集电结正偏，发射结正偏； PNP：放大，集电结正偏，发射结反偏； 截止，集电结正偏，发射结正偏； 饱和，集电结反偏，发射结反偏； 这是我脑子里的东西，你自己看一下是不是相反吧 简单的办法就是判断他们的电位变化的情况。以下以NPN硅管为例，PNP管正好相反。（1）截止，Ube<0.7V，也就是发射结反偏，Ube<0的时候是可靠截止。（2）放大，Ube>0.7V，Uce>Ube，Ubc<0，也就是发射结正偏，集电结反偏。（3）饱和，Ube>0.7V，Uce
实验二 二极管和三极管的识别与检测 一、实验目的 1.熟悉晶体二极管、三极管的外形及引脚识别方法。 2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。 3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。 二、实验仪器 1.万用表 2.不同规格、类型的半导体二极管和三极管若干。 三、实验步骤及内容 1.利用万用表测试晶体二极管 （1）鉴别正负极性 万用表及其欧姆档的内部等效电路如图所示。 图中E 为表内电源，r 为等效内阻，I 为被测回路中的实际电流。由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。将万用表欧姆档的量程拨到100?R 或K R 1?档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。 电阻小电阻大 （2）测试性能 将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。通常要求二极管的正向电阻愈小愈好。将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。一般要求二极管的反向电阻应大于二百千欧以上。 若反向电阻太小，则二极管失去单向导电作用。如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。 2.利用万用表测试小功率晶体三极管 （1）判定基极和管子类型 由于基极与发射极、基极与集电极之间，分别是两个PN 结，而PN 结的反向电阻值很大，正向电阻值很小，因此，可用万用表的100?R 或K R 1?档进行测试。先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN 型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP 型管子的基极。若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。
关于三极管工作于开关状态的原理解析 晶体三极管的实际开关特性决定于管子的工作状态。晶体三极管输出特性三个工作区，即截止区、放大区、饱和区,如图4.2.1(b)所示。如果要使晶体三极管工作于开关的接通状态，就应该使之工作于饱和区； 要使晶体三极管工作于开关的断开状态，就应该使之工作于截止区，发射极电流iE=0，这时晶体三极管处于截止状态，相当于开关断开。集电结加有反向电压，集电极电流iC=ICBO，而基极电流iB=-ICBO。说明三极管截止时，iB并不是为0，而等于-ICBO。基极开路时，外加电源电压VCC使集电结反向偏置，发射结正向偏置晶体三极管基极电流iB=0时，晶体管并未进入截止状态，这时iE=iC =ICEO还是较大的。晶体管进入截止状态，晶体管基极与发射极之间加反向电压，这时只存在集电极反向饱和电流ICBO，iB =-ICBO，iE=0，为临界截止状态。进一步加大基极电压的绝对值，当大于VBO时，发射结处于反向偏置而截止，流过发射结的电流为反向饱和电流IEBO，这时晶体管进入截止状态iB = -(ICBO+ IEBO)，iC= ICBO。发射结外加正向电压不断升高，集电极电流不断增加。同时基极电流也增加，随着基极电流iB 的增加基极电位vB升高，而随着集电极电流iC的增加，集电极电位vC却下降。当基极电流iB增大到一定值时，将出现vBE =vCE的情况。这时集电结为零偏，晶体管出现临界饱和。 如果进一步增大iB ，iB增大，使得集电结由零偏变为正向偏置，集电结位垒降低，集电区电子也将注入基区，从而使集电极电流iC随基极电流iB的增大而增大的速度减小。这时在基区存储大量多余电子-空穴对，当iB继续增大时，iC基本维持不变，即iB失去对iC的控制作用，或者说这时晶体管的放大能力大大减弱了。这时称晶体管工作于饱和状态。一般地说，在饱和状态时饱和压降VBE(sat)近似等于0.7V，VCE(sat)近似等于0.3V。由图4.2.1(a)可看出，集电极电流iC的增加受外电路的限制。由电路可得出iC的最大值为ICM= VCC/ RC。晶体管进入饱和状态，基极电流增大，集电极电流变化很小，即iC=ICS=(VCC-VBE(sat))/RC晶体管处于临界饱和时的基极电流为IBS=ICS/β=(VCC-VBE(sat))/βRC 基极电阻增大,驱动电流不足,特别是晶体管从放大区进入饱和区时时间太长,开关晶体管发热烧坏,因此此电阻的计算为:Rb《=Hfe*(Vb-0.7)/Icm 在简易自动控制电路中，将介绍一些模拟实验电路，利用一些物理现象产生的力、热、声、光、电信号，实现自动控制，以达到某种控制效果。

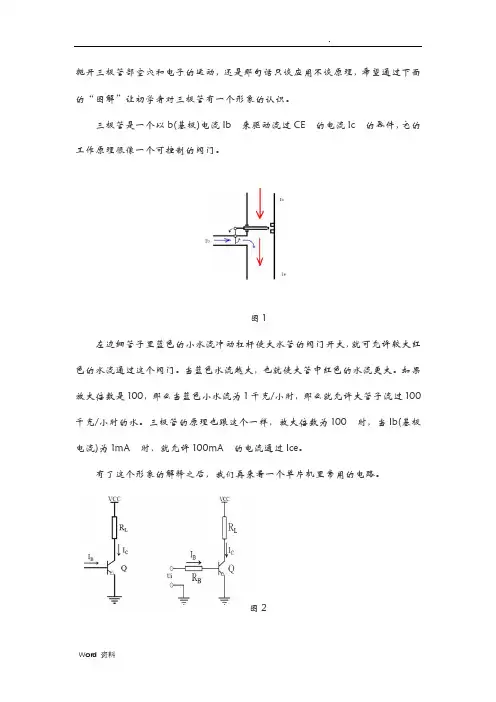

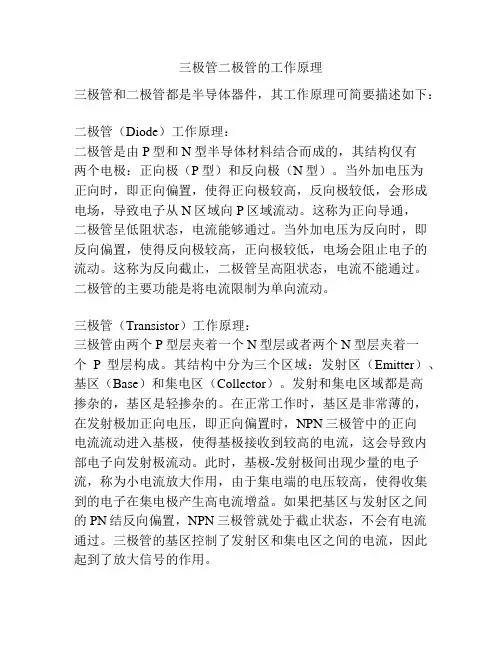

三极管的工作原理（转载） 三极管的工作原理 对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。 但三极管厉害的地方在于：它可以通过小电流去控制大电流。 放大的原理就在于：通过小的交流输入，控制大的静态直流。 假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。 所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。 如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。 在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。 如果某一天，天气很旱，江水没有了，也就是大的水流那边是空的。管理员这时候打开了小阀门，尽管小阀门还是一如既往地冲击大阀门，并使之开启，但因为没有水流的存在，所以，并没有水流出来。这就是三极管中的截止区。 饱和区是一样的，因为此时江水达到了很大很大的程度，管理员开的阀门大小已经没用了。如果不开阀门江水就自己冲开了，这就是二极管的击穿。 在模拟电路中，一般阀门是半开的，通过控制其开启大小来决定输出水流的大小。没有信号的时候，水流也会流，所以，不工作的时候，也会有功耗。 而在数字电路中，阀门则处于开或是关两个状态。当不工作的时候，阀门是完全关闭的，没有功耗。 结构与操作原理
三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。三个接出来的端点依序称为射极（emitter, E）、基极（base, B）和集 极（collector, C），名称来源和它们在三极管操作时的功能有关。图中也显示出 npn与pnp三极管的电路符号，射极特别被标出，箭号所指的极为n型半导体， 和二极体的符号一致。在没接外加偏压时，两个pn接面都会形成耗尽区，将中 性的p型区和n型区隔开。 图1 pnp(a)与npn(b)三极管的结构示意图与电路符号。 三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里 我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接 面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管 都以此方式偏压。图2(a)为一pnp三极管在此偏压区的示意图。 EB接面的空乏 区由于在正向偏压会变窄，载体看到的位障变小，射极的电洞会注入到基极，基 极的电子也会注入到射极；而BC接面的耗尽区则会变宽，载体看到的位障变大， 故本身是不导通的。图2(b)画的是没外加偏压，和偏压在正向活性区两种情形 下，电洞和电子的电位能的分布图。 三极管和两个反向相接的pn二极管有什么差别呢？其间最大的不同部分就在 于三极管的两个接面相当接近。以上述之偏压在正向活性区之pnp三极管为例， 射极的电洞注入基极的n型中性区，马上被多数载体电子包围遮蔽，然后朝集电极 方向扩散，同时也被电子复合。当没有被复合的电洞到达BC接面的耗尽区时， 会被此区内的电场加速扫入集电极，电洞在集电极中为多数载体，很快藉由漂移电流 到达连结外部的欧姆接点，形成集电极电流IC。 IC的大小和BC间反向偏压的大小 关系不大。基极外部仅需提供与注入电洞复合部分的电子流IBrec，与由基极注入 射极的电子流InB? E（这部分是三极管作用不需要的部分）。 InB? E在射极与与电 洞复合，即InB? E=I Erec。pnp三极管在正向活性区时主要的电流种类可以清楚地 在图3(a)中看出。
三极管的工作原理 对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。 但三极管厉害的地方在于：它可以通过小电流去控制大电流。放大的原理就在于：通过小的交流输入，控制大的静态直流。 假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。 所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。如果某一天，天气很旱，江水没有了，也就是大的水流那边是空的。管理员这时候打开了小阀门，尽管小阀门还是一如既往地冲击大阀门，并使之开启，但因为没有水流的存在，所以，并没有水流出来。这就是三极管中的截止区。饱和区是一样的，因为此时江水达到了很大很大的程度，管理员开的阀门大小已经没用了。如果不开阀门江水就自己冲开了，这就是二极管的击穿。在模拟电路中，一般阀门是半开的，通过控制其开启大小来决定输出水流的大小。没有信号的时候，水流也会流，所以，不工作的时候，也会有功耗。而在数字电路中，阀门则处于开或是关两个状态。当不工作的时候，阀门是完全关闭的，没有功耗。 结构与操作原理 三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。三个接出来的端点依序称为射极（emitter, E）、基极（base, B）和集极（collector, C），名称来源和它们在三极管操作时的功能有关。图中也显示出 npn与pnp三极管的电路符号，射极特别被标出，箭号所指的极为n型半导体，和二极体的符号一致。在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。 图1 pnp(a)与npn(b)三极管的结构示意图与电路符号。
第7章半导体二极管和三极管 7.1 半导体的基本知识 7.2 PN结 7.3 半导体二极管 7.4 稳压二极管 7.5 半导体三极管
第7章半导体二极管和三极管 本章要求： 一、理解PN结的单向导电性，三极管的电流分配和 电流放大作用； 二、了解二极管、稳压管和三极管的基本构造、工 作原理和特性曲线，理解主要参数的意义；三、会分析含有二极管的电路。
对于元器件，重点放在特性、参数、技术指标和正确使用方法，不要过分追究其内部机理。讨论器件的目的在于应用。 学会用工程观点分析问题，就是根据实际情况，对器件的数学模型和电路的工作条件进行合理的近似，以便用简便的分析方法获得具有实际意义的结果。 对电路进行分析计算时，只要能满足技术指标，就不要过分追究精确的数值。 器件是非线性的、特性有分散性、RC 的值有误差、工程上允许一定的误差、采用合理估算的方法。
7.1 半导体的基本知识 半导体的导电特性： (可做成温度敏感元件，如热敏电阻)。 掺杂性：往纯净的半导体中掺入某些杂质，导电 能力明显改变(可做成各种不同用途的半导 体器件，如二极管、三极管和晶闸管等）。 光敏性：当受到光照时，导电能力明显变化 (可做 成各种光敏元件，如光敏电阻、光敏二极 管、光敏三极管等)。 热敏性：当环境温度升高时，导电能力显著增强
7.1.1 本征半导体 完全纯净的、具有晶体结构的半导体，称为本征半导体。 晶体中原子的排列方式 硅单晶中的共价健结构 共价健 共价键中的两个电子，称为价电子。 Si Si Si Si 价电子
Si Si Si Si 价电子 价电子在获得一定能量（温度升高或受光照）后，即可挣脱原子核的束缚，成为自由电子（带负电），同时共价键中留下一个空位，称为空穴（带正电）。 本征半导体的导电机理这一现象称为本征激发。 空穴温度愈高，晶体中产 生的自由电子便愈多。 自由电子 在外电场的作用下，空穴吸引相邻原子的价电子来填补，而在该原子中出现一个空穴，其结果相当于空穴的运动（相当于正电荷的移动）。
快速确定三极管工作状态的方法 重庆易天龙 三极管有放大、饱和、截止三种工作状态，放大电路中的三极管是否处于放大状态或处于何种工作状态，对于学生是一个难点。笔者在长期的教学实践中发现，只要深刻理解三极管三种工作状态的特点，分析电路中三极管处于何种工作状态就会容易得多，下面结合例题来进行分析。 一、三种工作状态的特点 1．三极管饱和状态下的特点 要使三极管处于饱和状态，必须基极电流足够大，即Is≥IBs。三极管在饱和时，集电极与发射极间的饱和电压(Uces)很小，根据三极管输出电压与输出电流关系式Uce＝Ec－IcRc，所以 三极管饱和后，C、E间的饱和电阻RcEs=UcEs／Ics，UcEs很小，Ics最大，故饱和电阻RcEs很小。所以说三极管饱和后C、E问视为短路，饱和状态的NPN型三极管等效电路如图1a所示。 2．三极管截止状态下的特点 三极管截止后，C、E间的截止电阻Rce＝UcE／Ic，UcEs很大，等于电源电压，Ics极小，C、E间电阻RcE很大，所以，三极管截止后C、E间视为开路，截止状态的NPN型三极管等效电路如图1b。 3．三极管放大状态下的特点
要使三极管处于放大状态，基极电流必须为：0 三极管状态判断 NPN管:放大状态Vc>Vb>Ve,饱和状态Vb>ve,Vb>vc,截止状态Vc=+V,Vb=0 PNP管:放大状态Ve>Vb>Vc,饱和状态Vb 1、三极管的正偏与反偏：给PN结加的电压和PN结的允许电流方向一致的叫正偏，否则就是反偏。即当P区（阳极）电位高于N区电位时就是正偏，反之就是反偏。例如NPN型三极管，位于放大区时，Uc>Ub集电极反偏，Ub>Ue发射极正偏。总之，当p型半导体一边接正极、n型半导体一边接负极时，则为正偏，反之为反偏。 NPN和PNP主要是电流方向和电压正负不同。 NPN是用B—E的电流（IB）控制C—E的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC>VB>VE。 PNP是用E—B的电流（IB）控制E—C的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC 2、三极管的三种工作状态：放大、饱和、截止 （1）放大区：发射结正偏，集电结反偏。对于NPN管来说，发射极正偏即基极电压Ub>发射极电压Ue，集电结反偏就是集电极电压Uc>基极电压Ub。放大条件：NPN管：Uc>Ub>Ue；PNP管：Ue>Ub>Uc。 （2）饱和区：发射结正偏、集电结正偏--BE、CE两PN结均正偏。即饱和 导通条件：NPN管：Ub>Ue,Ub>Uc，PNP型管：Ue>Ub,Uc>Ub。饱合状态的特征是：三极管的电流Ib、Ic 都很大，但管压降Uce 却很小，Uce≈0。这时三极管的c、e 极相当于短路，可看成是一个开关的闭合。饱和压降，一般在估算小功率管时，对硅管可取0.3V，对锗管取0.1V。此时的，iC几乎仅决定于Ib，而与Uce无关，表现出Ib对Ic的控制作用。 （3）截止区：发射结反偏，集电结反偏。由于两个PN 结都反偏，使三极 管的电流很小，Ib≈0，Ic≈0，而管压降Uce 却很大。这时的三极管c、e 极相当于开路。可以看成是一个开关的断开。 3、三极管三种工作区的电压测量 如何判断电路中的一个NPN硅晶体管处于饱和,放大,截止状态？用电压表 测基极与射极间的电压Ube。 饱和状态 eb有正偏压约0.65V左右,ce电压接近0V. 放大状态 eb有正偏压约0.6V,ce电压大于0.6V小于电源电压. 截止状态 eb电压低于0.6V,ce电压等于或接近电源. 在实际工作中，可用测量BJT各极间电压来判断它的工作状态。NPN型硅管的典型数据是：饱和状态Ube=0.7V，Uce=0.3V；放大区Ube=0.7V；截止区Ube=0V。这是对可靠截止而言，实际上当Ube<0.5V时，即已进入截止状态。对于PNP管，其电压符号应当相反。 截止区：就是三极管在工作时，集电极电流始终为0。此时，集电极与发射极间电压接近电源电压。对于NPN型硅三极管来说，当Ube在0～0.5V 之间时，Ib很小，无论Ib怎样变化，Ic都为0。此时，三极管的内阻（Rce）很大，三极管截止。当在维修过程中，测得Ube低于0.5V或Uce接近电源电压时，就可 知道三极管处在截止状态。 三极管工作原理及主要参数详解 三极管（全称：半导体三极管，也称双极型晶体管、晶体三极管），是一种控制电流的半 导体器件其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。介绍三极 管的工作原理以及主要参数。 晶体三极管是p型和n型半导体的有机结合，两个pn结之间的相互影响，使pn结的功能 发生了质的飞跃，具有电流放大作用。晶体三极管按结构粗分有npn型和pnp型两种类型。如图2-17所示。（用Q、VT、PQ表示）三极管之所以具有电流放大作用，首先，制造工 艺上的两个特点： （1）基区的宽度做的非常薄; （2）发射区掺杂浓度高，即发射区与集电区相比具有杂质浓度高出数百倍。 晶体三极管的工作原理 三极管工作必要条件是（a）在B极和E极之间施加正向电压（此电压的大小不能超过 1V）;（b）在C极和E极之间施加反向电压（此电压应比eb间电压较高）;（c）若要取得 输出必须施加负载。 当三极管满足必要的工作条件后，其工作原理如下： （1）基极有电流流动时。由于B极和E极之间有正向电压，所以电子从发射极向基极移动，又因为C极和E极间施加了反向电压，因此，从发射极向基极移动的电子，在高电压 的作用下，通过基极进入集电极。于是，在基极所加的正电压的作用下，发射极的大量电 子被输送到集电极，产生很大的集电极电流。 （2）基极无电流流动时。在B极和E极之间不能施加电压的状态时，由于C极和E极间 施加了反向电压，所以集电极的电子受电源正电压吸引而在C极和E极之间产生空间电荷区，阻碍了从发射极向集电极的电子流动，因而就没有集电极电流产生。 综上所述，在晶体三极管中很小的基极电流可以导致很大的集电极电流，这就是三极管的 电流放大作用。此外，三极管还能通过基极电流来控制集电极电流的导通和截止，这就是 三极管的开关作用（开关特性）。 晶体三极管共发射极放大原理如下图所示： A、vt是一个npn型三极管，起放大作用。 B、ecc 集电极回路电源（集电结反偏）为输出信号提供能量。 C、rc 是集电极直流负载电阻，可以把电流的变化量转化成电压的变化量反映在输出端。 第1章半导体二极管和三极管 1.1 半导体的导电特性 半导体的导电特性： 热敏性：当环境温度升高时，导电能力显著增强 (可做成温度敏感元件，如热敏电阻)。 光敏性：当受到光照时，导电能力明显变化(可做成各种光敏元件，如光敏电阻、光敏二极管、光敏三极管等)。 掺杂性：往纯净的半导体中掺入某些杂质，导电能力明显改变(可做成各种不同用途的半导体器件，如二极管、三极管和晶闸管等）。 1.1.1本征半导体 完全纯净的、具有晶体结构的半导体，称为本征半导体。 共价键中的两个电子，称为价电子。 本征半导体的导电机理 价电子在获得一定能量（温度升高或受光照）后，即可挣脱原子核的束缚，成为自由电子（带负电），同时共价键中留下一个空位，称为空穴（带正电）。 这一现象称为本征激发。 温度愈高，晶体中产生的自由电子便愈多。 在外电场的作用下，空穴吸引相邻原子的价电子来填补，而在该原子中出现一个空穴，其结果相当于空穴的运动（相当于正电荷的移动）。 当半导体两端加上外电压时，在半导体中将出现两部分电流 (1)自由电子作定向运动?电子电流 (2)价电子递补空穴?空穴电流 自由电子和空穴都称为载流子。 自由电子和空穴成对地产生的同时，又不断复合。在一定温度下，载流子的产生和复合达到动态平衡，半导体中载流子便维持一定的数目。 注意： (1)本征半导体中载流子数目极少,其导电性能很差； (2)温度愈高，载流子的数目愈多,半导体的导电性能也就愈好。所以，温度对半导体器件性能影响很大。 1.1.2N型半导体和P型半导体 在本征半导体中掺入微量的杂质（某种元素）,形成杂质半导体。 掺入五价元素 掺杂后自由电子数目大量增加，自由电子导电成为这种半导体的主要导电方式，称为电子半导体或N型半导体。 在N型半导体中自由电子是多数载流子，空穴是少数载流子。 掺入三价元素 掺杂后空穴数目大量增加，空穴导电成为这种半导体的主要导电方式，称为空穴半导体或P型半导体。 在P型半导体中空穴是多数载流子，自由电子是少数载流子。 无论N型或P型半导体都是中性的，对外不显电性。 第4章半导体二极管及其应用 电子电路区别于以前所学电路的主要特点是电路中引入各种电子器件。电子器件的类型 很多，目前使用得最广泛的是半导体器件——二极管、稳压管、晶体管、绝缘栅场效应管等。 由于本课程的任务不是研究这些器件内部的物理过程，而是讨论它们的应用，因此，在简单 介绍这些器件的外部特性的基础上，讨论它们的应用电路。 4.1 PN结和半导体二极管 4.1.1 PN结的单向导电性 我们在物理课中已经知道，在纯净的四价半导体晶体材料（主要是硅和锗）中掺入微量三价（例如硼）或五价（例如磷）元素，半导体的导电能力就会大大增强。这是由于形成了有传导电流能力的载流子。掺入五价元素的半导体中的多数载流子是自由电子，称为电子半导体或N型半导体。而掺入三价元素的半导体中的多数载流子是空穴，称为空穴半导体或Ｐ型半导体。在掺杂半导体中多数载流子（称多子）数目由掺杂浓度确定，而少数载流子（称少子）数目与温度有关，并且温度升高时，少数载流子数目会增加。 在一块半导体基片上通过适当的半导体工艺技术可以形成Ｐ型半导体和Ｎ型半导体的交接面，称为PN 结。PN结具有单向导电性：当PN结加正向电压时，Ｐ端电位高于N端，PN结变窄,由多子形成的电流可以由Ｐ区向Ｎ区流通，见图4-1 (a),而当PN结加反向电压时，Ｎ端电位高于Ｐ端，PN结变宽,由少子形成的电流极小，视为截止(不导通)，见图4-1 (b)。 4.1.２半导体二极管 半导体二极管就是由一个PN结加上相应的电极引线及管壳封装而成的。由Ｐ区引出的电极称为阳极，Ｎ区引出的电极称为阴极。因为PN结的单向导电性，二极管导通时电流方向是由阳极通过管子内部流向阴极。二极管的种类很多，按材料来分，最常用的有硅管和锗管两种；按结构来分，有点接触型，面接触型和硅平面型几种；按用途来分，有普通二极管、整流二极管、稳压二极管等多种。 三极管工作原理分析，精辟、透彻，看后你就懂 随着科学技的发展，电子技术的应用几乎渗透到了人们生产生活的方方面面。晶体三极管作为电子技术中一个最为基本的常用器件，其原理对于学习电子技术的人自然应该是一个重点。三极管原理的关键是要说明以下三点: 1、集电结为何会发生反偏导通并产生Ic，这看起来与二极管原理强调的PN结单向导电性相矛盾。 2、放大状态下集电极电流Ic为什么会只受控于电流Ib而与电压无关；即：Ic与Ib之间为什么存在着一个固定的放大倍数关系。虽然基区较薄，但只要Ib为零，则Ic即为零。 3、饱和状态下，Vc电位很弱的情况下，仍然会有反向大电流Ic 的产生。 很多教科书对于这部分内容，在讲解方法上处理得并不适当。特别是针对初、中级学者的普及性教科书，大多采用了回避的方法，只给出结论却不讲原因。即使专业性很强的教科书，采用的讲解方法大多也存在有很值得商榷的问题。这些问题集中表现在讲解方法的切入角度不恰当，使讲解内容前后矛盾，甚至造成讲还不如不讲的效果，使初学者看后容易产生一头雾水的感觉。笔者根据多年的总结思考与教学实践，对于这部分内容摸索出了一个适合于自己教学的新讲解方法，并通过具体的教学实践收到了一定效果。虽然新的讲解方法肯定会有所欠 缺，但本人还是怀着与同行共同探讨的愿望不揣冒昧把它写出来，以期能通过同行朋友的批评指正来加以完善。 一、传统讲法及问题： 传统讲法一般分三步，以NPN型为例（以下所有讨论皆以NPN型硅管为例），如示意图A。1.发射区向基区注入电子；2.电子在基区的扩散与复合；3.集电区收集由基区扩散过来的电子。”（注1） 问题1：这种讲解方法在第3步中，讲解集电极电流Ic的形成原因时，不是着重地从载流子的性质方面说明集电结的反偏导通，从而产生了Ic，而是不恰当地侧重强调了Vc的高电位作用，同时又强调基区的薄。这种强调很容易使人产生误解。以为只要Vc足够大基区足够薄，集电结就可以反向导通，PN结的单向导电性就会失效。其实这正好与三极管的电流放大原理相矛盾。三极管的电流放大原理恰恰要求在放大状态下Ic与Vc在数量上必须无关，Ic只能受控于Ib。 问题2：不能很好地说明三极管的饱和状态。当三极管工作在饱和区时，Vc的值很小甚至还会低于Vb，此时仍然出现了很大的反向饱和电流Ic，也就是说在Vc很小时，集电结仍然会出现反向导通的现象。这很明显地与强调Vc的高电位作用相矛盾。 问题3：传统讲法第2步过于强调基区的薄，还容易给人造成这样的误解，以为是基区的足够薄在支承三极管集电结的反向导 模拟电子技术部分习题及答案 直流稳压电源项目 、二极管与三极管的基础知识 二极管习题 、熟悉概念与规律 1 ?半导体 2.p型半导体 3.N型半导体 4.PN 结 5.单向导电性 6.整流二极管 7.稳压二极管 &发光二极管 9.开关特性 10.三极管 11.三极管的饱合特性 12.三极管的截止特性 13.三极管的放大特性 、理解与计算题 1.___________________________________ 当温度升高时，二极管的正向压降 _____ 变小___________________________________________ ，反向击穿电压_____________________ 变小______ 。 2.硅稳压二极管并联型稳压电路中，硅稳压二极管必须与限流电阻串联，此限流电阻的作用是(C――调压限流 )。 A、提供偏流 B、仅限流电流 C、兼有限流和调压两个作用 3.有两个2CW15稳压管，一个稳压值是8V，另一个稳压值是7.5V，若把两管的正极 并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是( B――7.5V )。 8V; B、7.5V ; C、15.5V 4.稳压管DW稳压值为 5.3V，二极管VD正向压降0.7V，当VI为12V时，DW和VD是否导通，V0为多少？R电阻的作用。 答： DW 和 VD 不导通，V0为5.3V , R电阻的作用是分压限流。 5.下图中D1-D3为理想二极管，A, B, C灯都相同，试问哪个灯最亮？( ) A B C 6?在图所示的电路中，当电源V=5V 时，测得I=1mA。若把电源电压调整到V=10V， 则电流的大小将______ 。 A.I=2mA B.I<2mA C.I>2mA 7.图所示电路，设Ui=sin 3 t(V) , V=2V ,二极管具有理想特性，则输出电压Uo的波形应为图示 _______ 图。 &图所示的电路中，Dz1和Dz2为稳压二极管，其稳定工作电压分别为 且具有理想的特性。由此可知输出电压Uo为____________ 。 lkQ Ul=20￥ Uo 0 — 9. ______________________________ 二极管最主要的特性是，它的两个主要参数是反映正向特性的 ____________ 和反映反向特性的_____________ 。 10.图所示是一个 ZjDl 正弦交流电鶴 kJ c 4 Uo（￥） 0 1 6V 和7V , Dzl 6-2在图P6-2中，设D为理想二极管，已知输入电压的波形，试求输出电压的波形。 解：输出的电压波形为： 6-3 在图P6-3电路中，试求下列几种情况下的输出电压U O和通过各二极管的电流。设二极管为理想元件。 (1)V A = V B = 0; (2)V A = 4V, V B = 0; (3)V A = V B = 4V; 解：（1）当V A =V B =0时 D A ,D B 均导通，使V F =V A =V B =0 则D C 截止,I C =0,U =0 （2）当V A =4V,V B =0时 D B 优先导通，使V F =0，则D A 截止，D C 也截止 （3）当V A =V B =4时 D C 优先导通,U =R 2 ×12/(R 1 +R 2 ) =2.4V 把V F 定位为2.4V，则使D A ,D B 截止 I A =I B =0,I C =12/(R 1 +R 2 )=2.4mA 6-4在图P6-4电路中，已知u i = 5sinωt (V)，试画出u o的波形。设二极管为理想元件。 （a）(b) 6-9今有三个三极管，测量得1号，2号，3号三个电极对地电压分别为 (1)+6V，+3V，+2.3V (1)+0.7V，0，+6V (1)-1V，-1.3V，-6V 试指出E, B, C各极分别是几号电极，并说明三极管是硅管还是锗管，是NPN型还是PNP型。 解：（1）1号：C，2号：B，3号：E，是NPN硅管 （2）1号：B，2号：E，3号：C，是NPN硅管 （3）1号：E，2号：B，3号：C，是PNP锗管 6-10已知三极管的P CM= 100mW，I CM= 20mA，U(BR)CEO= 15V，试问在下列几种情况下，哪个能正常工作？哪个不能正常工作？为什么？ (1)U CE = 3V, I C = 10mA; (2)U CE = 2V, I C = 40mA; (2)U CE = 10V, I C = 20mA。 解：（1）能正常工作。 （2）不能正常工作， （3）不能正常工作， 6－11用万用电表电阻档测量二极管2AP型的正、反向电阻时 （1）（1）所测的电阻值是直流电阻还是动态电阻？ （2）（2）用RX10欧姆档和RX100欧姆档测正向电阻时，其阻值是否相同？为 什么？ 解: (1) 是直流电阻,因为是某一直流电压和某一直流电流下测得的; （2）不一样大。用R×10Ω档测得的二极管的正向电阻较小。 这是因为二极管的正向伏安特性是非线性的（见图T1－6）。由图可见，流过二极管的 电流越大，等效的直流电阻越小(小于)。万用表的R×10Ω档对应的内阻较小，与二极管串连后，使得流过二极管的电流较大，所以测得的二极管的正向电阻较小。 图T1－6 6－12可以用万用表的电阻挡测元件两端的电阻。黑、红表笔分别接元件两端测一次，两表笔交换位置再测一次。若两次测得的电阻值是稳定的，且阻值相同，则可以断定此元件是电阻器；若两次测得的阻值是稳定的，但阻值不同，则是二极管；若在两次测电阻的过程中，其电阻值均是先小后大变化的，则是电容器。 6－13 (a)(a)(b) 图T1－10 （1）可先确定基极b和管型。可以把BJT的结构看作是两个串接的二极管，如图T1－10（a）所示。由图可见，若分别测试be、bc、ce之间的正反向电阻，只有ce之间的正 抛开三极管部空穴和电子的运动，还是那句话只谈应用不谈原理，希望通过下面的“图解”让初学者对三极管有一个形象的认识。 三极管是一个以b(基极)电流Ib来驱动流过CE的电流Ic的器件，它的工作原理很像一个可控制的阀门。 图1 左边细管子里蓝色的小水流冲动杠杆使大水管的阀门开大，就可允许较大红色的水流通过这个阀门。当蓝色水流越大，也就使大管中红色的水流更大。如果放大倍数是100，那么当蓝色小水流为1千克/小时，那么就允许大管子流过100千克/小时的水。三极管的原理也跟这个一样，放大倍数为100时，当Ib(基极电流)为1mA时，就允许100mA的电流通过Ice。 有了这个形象的解释之后，我们再来看一个单片机里常用的电路。 图2 我们来分析一下这个电路，如果它的放大倍数是100，基极电压我们不计。基极电流就是10V&pide;10K=1mA，集电极电流就应该是100mA。根据欧姆定律，这样Rc上的电压就是0.1A×50Ω=5V。那么剩下的5V就吃在了三极管的C、E极上了。好!现在我们假如让Rb为1K，那么基极电流就是 10V&pide;1K=10mA，这样按照放大倍数100算，Ic就是不是就为1000mA也就是1A了呢?假如真的为1安，那么Rc上的电压为1A×50Ω=50V。啊?50V!都超过电源电压了，三极管都成发电机了吗?其实不是这样的。见下图： 图3 我们还是用水管流水来比喻电流，当这个控制电流为10mA时使主水管上的阀开大到能流过1A的电流，但是不是就能有1A的电流流过呢?不是的，因为上面还有个电阻，它就相当于是个固定开度的阀门，它串在这个主水管的上面，当下面那个可控制的阀开度到大于上面那个固定电阻的开度时，水流就不会再增大而是等于通过上面那个固定阀开度的水流了，因此，下面的三极管再开大开度也没有用了。因此我们可以计算出那个固定电阻的最大电流10V/50Ω=0.2A也就是200mA。就是说在电路中三极管基极电流增大集电极的电流也增大，当基极电流Ib增大到2mA时，集电极电流就增大到了200mA。当基极电流再增大时，集电极电流已不会再增大，就在200mA不动了。此时上面那个电阻也就是起限流作用了。 上面讲的三极管是工作在放大状态，要想作为开关器件来应用呢?毫无疑问三极管必须进入饱和导通和截止状态。图4所示的电路中，我们从Q的基极注 抛开三极管内部空穴和电子的运动，还是那句话只谈应用不谈原理，希望通过下面的“图解”让初学者对三极管有一个形象的认识。 三极管是一个以b(基极)电流Ib 来驱动流过CE 的电流Ic 的器件，它的工作原理很像一个可控制的阀门。 图1 左边细管子里蓝色的小水流冲动杠杆使大水管的阀门开大，就可允许较大红色的水流通过这个阀门。当蓝色水流越大，也就使大管中红色的水流更大。如果放大倍数是100，那么当蓝色小水流为1千克/小时，那么就允许大管子流过100千克/小时的水。三极管的原理也跟这个一样，放大倍数为100 时，当Ib(基极电流)为1mA 时，就允许100mA 的电流通过Ice。 有了这个形象的解释之后，我们再来看一个单片机里常用的电路。 图2 我们来分析一下这个电路，如果它的放大倍数是100，基极电压我们不计。基极电流就是10V&pide;10K=1mA，集电极电流就应该是100mA。根据欧姆定律，这样Rc上的电压就是0.1A×50Ω=5V。那么剩下的5V 就吃在了三极管的C、E 极上了。好!现在我们假如让Rb为1K，那么基极电流就是10V&pide;1K=10mA，这样按照放大倍数100算，Ic就是不是就为1000mA 也就是1A了呢?假如真的 为1安，那么Rc上的电压为1A×50Ω=50V。啊?50V!都超过电源电压了，三极管都成发电机了吗?其实不是这样的。见下图： 图3 我们还是用水管内流水来比喻电流，当这个控制电流为10mA 时使主水管上的阀开大到能流过1A 的电流，但是不是就能有1A 的电流流过呢?不是的，因为上面还有个电阻，它就相当于是个固定开度的阀门，它串在这个主水管的上面，当下面那个可控制的阀开度到大于上面那个固定电阻的开度时，水流就不会再增大而是等于通过上面那个固定阀开度的水流了，因此，下面的三极管再开大开度也没有用了。因此我们可以计算出那个固定电阻的最大电流10V/50Ω=0.2A 也就是200mA。就是说在电路中三极管基极电流增大集电极的电流也增大，当基极电流Ib增大到2mA 时，集电极电流就增大到了200mA。当基极电流再增大时，集电极电流已不会再增大，就在200mA 不动了。此时上面那个电阻也就是起限流作用了。 上面讲的三极管是工作在放大状态，要想作为开关器件来应用呢?毫无疑问三极管必须进入饱和导通和截止状态。图4所示的电路中，我们从Q的基极注入电流IB，那么将会有电流流入集电极，大小关系为：IC=βIB 。而至于BJT 发射结电压VBE，我们说这个并不重要，因为只要IB 存在且为正值时，这个结电压便一定存在并且基本恒定(约0.5～1.2V，一般的管子取0.7V左右)，也就是我们所讲的发射结正偏。既然UBE是固定的，那么，如果BJT基极驱动信号为电压信号时，就必须在基极串联一个限流电阻，如图5。此时，基极电流为 IB=(Ui-UBE)/RB。一般情况省略RB是不允许的，因为这样的话IB将会变得很大，造成前级电路或者是BJT 的损坏。三极管状态判断
