一用一备排水泵自动轮换运转的PLC控制陈洁1沈洪彳严俊高彳（1.苏州竹园电科技有限公司,215211,江苏苏州；2,江苏永鼎股份有限公司,215211,江苏苏州；3,苏州市职业大学电子信息工程系,215104，江苏苏州）水泵在民用建筑中较为常见，通常有空调系统的冷却水泵、冷冻水泵和热水循环泵，消防系统的消火栓水泵、喷淋泵、稳压泵，以及生活用水泵、排水泵等。

这些泵类电动机的拖动控制在国家标准图集中仍以继电器一接触器控制方式给出。

本文以图集16D303-3《常用水泵控制电路图》中一例一用一备排水泵自动轮换运转控制电路为例，对其采用PLC（可编程序控制器）进行控制。

文中给出了PLC控制电路和程序，为方便同行们参考，控制电路中各元器件代号与图集中保持一致。

1继电器一接触器控制原理图分析两台排水泵一用一备自动轮换工作的继电器一接触器主电路如图1所示，控制电路如图2所示两图中，BL1~BL3为液位器、KAI-KA7为中间继电器、KF1和KF2为时间继电器、SS1和SS2为泵停止按钮、ST为试验按钮、SR为复位按钮、SAC为运行方式选择开关、SF1和SF2为泵起动按钮、BB1和BB2为热保护继电器、PGW为电源指示灯、PGG1和PGG2为泵运转指示灯、PGR1和PGR2为泵停止指示灯。

当运行方式选择开关SAC打“手动”侧，其触头1和2、触头5和6接通状态下，两台排水泵处在“手动”方式，此时只要按下按钮SF1或SF2,1号泵或2号泵便起动投入运行。

按下SS1或SS2,泵即停止。

当运行方式选择开关SAC打在“自动”侧，其触头3和4、触头7和8接通状态下,两台排水泵处在“自动”方式，此时泵由液位器或远控开关来起动和停止，实现两台泵自动切换的关键是中间继电器KA5的状态。

图1主电路2PLC控制电路的设计根据继电器一接触器控制电路的原理图，得到需要接入PLC的输入点有：运行方式选择开关SAC、液位器BL1~BL3、远控触头K、声光试验ST、报警消声SR、两台水泵的热保护BB1和BB2、泵停止按钮SS1和SS2、泵起动按钮SF1和SF2、电动机接触器QAC1和QAC2常闭触头，共计16个输入点。

多种水位控制电路图电气自动化2010-01-30 22:32:41 阅读92 评论0 字号：大中小一、自动水位控制器本电路能自动控制水泵电动机，当水箱中的水低于下限水位时，电动机自动接通电源而工作；当水灌满水箱时，电动机自动断开电源。

该控制电路只用一只四组双输入与非门集成电路(CD4011)，因而控制电路简单，结构紧凑而经济。

供电电路采用12V直流电源，功耗非常小。

控制器电路如图1所示。

指示器电路如图2所示。

图1是控制器电路图，在水箱中有两只检测探头"A"和"B"，其中"A"是下限水位探头，"B"是上限水位探头，12V直流电源接到探头"C"，它是水箱中储存水的最低水位。

下限水位探头"A"连接到晶体管T1(BC547)的基极，其集电极连到12V电源，发射极连到继电器RL1，继电器RL l接入与非门N3第○13脚。

同样，上限水位探头"B"接到晶体管T2的基极(BC547)，其集电极连到12V电源，发射极经电阻R3接地，并接入与非门N1第①、②脚，与非门N2的输出第④脚和与非门N3的第○12脚相连，N3第①脚输出端接到N2第⑥脚输入端，并经电阻R4与晶体管T3的基极相连，与晶体管T3发射极相连的继电器RL2用来驱动电动机M。

当水箱向水位在探头A以下，晶体管T1与T2均不导通，N3输出高电平，晶体管T3导通，使继电器RL2有电流通过而动作，因而电动机工作，开始将水抽入水箱。

当水箱的水位在探头A以上、探头B以下时，水箱中的水给晶体管T1提供了基极电压，使T1导通，继电器RLl得电吸合N3第○13 脚为高电平，由于晶体管T2并无基极电压，而处于截止状态，N1第①、②脚输入为低电平，第③脚输出则为高电平，而N2第⑥脚输入端仍为高电平，因而N2第④脚输出则为低电平，最终N3第11脚输出为高电平，电动机继续将水抽入水箱。

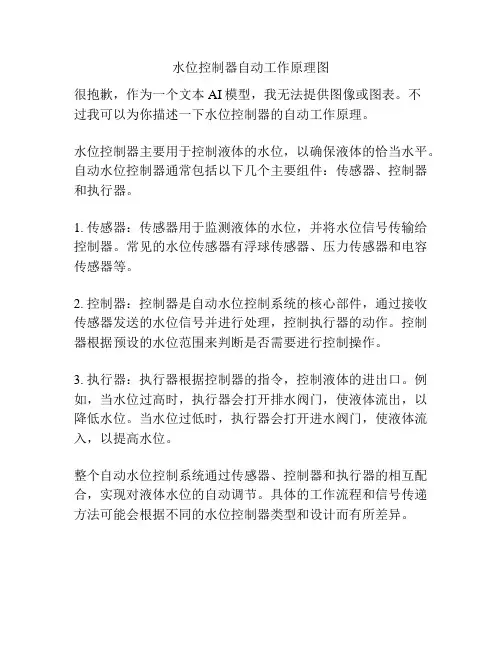

水位控制器自动工作原理图
很抱歉，作为一个文本AI模型，我无法提供图像或图表。

不
过我可以为你描述一下水位控制器的自动工作原理。

水位控制器主要用于控制液体的水位，以确保液体的恰当水平。

自动水位控制器通常包括以下几个主要组件：传感器、控制器和执行器。

1. 传感器：传感器用于监测液体的水位，并将水位信号传输给控制器。

常见的水位传感器有浮球传感器、压力传感器和电容传感器等。

2. 控制器：控制器是自动水位控制系统的核心部件，通过接收传感器发送的水位信号并进行处理，控制执行器的动作。

控制器根据预设的水位范围来判断是否需要进行控制操作。

3. 执行器：执行器根据控制器的指令，控制液体的进出口。

例如，当水位过高时，执行器会打开排水阀门，使液体流出，以降低水位。

当水位过低时，执行器会打开进水阀门，使液体流入，以提高水位。

整个自动水位控制系统通过传感器、控制器和执行器的相互配合，实现对液体水位的自动调节。

具体的工作流程和信号传递方法可能会根据不同的水位控制器类型和设计而有所差异。

水位浮球开关怎么接线?浮球开关控制两台排污泵一备一用，水位超高时两台同时启动线路浮球开关和接触器接线图如下：浮球和交流接触器手动自动控制潜水泵实物接线图交流接触器的m1.m2 一端接零线另一端接浮球，余下一根浮球线接火线就可以了。

用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。

浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接220V。

这样当水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后浮球触点断开交流接触器自动停止抽水。

浮球开关控制两台排污泵一备一用，水位超高时两台同时启动线路浮球开关#8203;#8203;排污泵现代建筑的地下室、地下车库和公路隧道等容易积水的地方，都需要排污泵进行排水作业，一般都是一备一用安装两台水泵来进行排水工作。

现在我来讲解一下两个浮球开关控制两台排污泵，其中一备一用，水位超高时，两台排污泵同时启动运行的控制原理，其原理图如下：#8203;电气控制原理图所需材料：一、潜水排污泵两台二、空开或者断路器两个三、交流接触器两个四、热继电器两个五、万能转换开关一个六、熔断器一套七、按钮四个八、指示灯红色和绿色各两个，声光蜂鸣器一个九、导线及其他配件若干电路分析：万能转换开关的手柄打在中间位置时，是手动控制，按下启动按钮SB2或者SB4可以启动一号或者二号排污泵，并且可以自保连续运行，按下停止按钮SB1或者SB3排污泵停止运行。

当万能转换开关打向左边时，一号排污泵自动运行，二号排污泵备用；当低水位浮球开关触点闭合，接通交流接触器KM1控制线路，使1KM通电吸合，一号排污泵运行工作；当水位超高时，由于高水位浮球开关的闭合，接通了二号备用排污泵的控制线路，使交流接触器KM2吸合，二号排污泵运行工作，也就是两台排污泵超高水位同时运行。

万能转换开关打到右边时二号排污泵自动控制，一号排污泵备用，它的工作原理和打到左边时一样，这里不在重复叙述了。

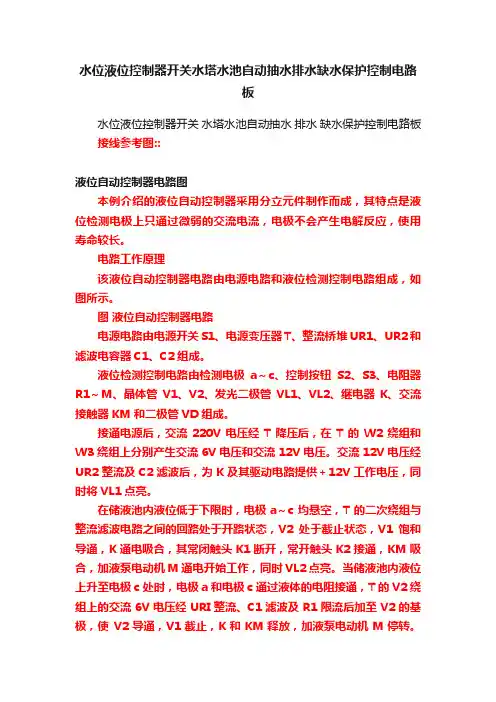

水位液位控制器开关水塔水池自动抽水排水缺水保护控制电路板水位液位控制器开关水塔水池自动抽水排水缺水保护控制电路板接线参考图::液位自动控制器电路图本例介绍的液位自动控制器采用分立元件制作而成，其特点是液位检测电极上只通过微弱的交流电流，电极不会产生电解反应，使用寿命较长。

电路工作原理该液位自动控制器电路由电源电路和液位检测控制电路组成，如图所示。

图液位自动控制器电路电源电路由电源开关S1、电源变压器T、整流桥堆UR1、UR2和滤波电容器C1、C2组成。

液位检测控制电路由检测电极a～c、控制按钮S2、S3、电阻器R1～M、晶体管V1、V2、发光二极管VL1、VL2、继电器K、交流接触器KM和二极管VD组成。

接通电源后，交流220V电压经T降压后，在T的W2绕组和W3绕组上分别产生交流6V电压和交流12V电压。

交流12V电压经UR2整流及C2滤波后，为Κ及其驱动电路提供＋12V工作电压，同时将VL1点亮。

在储液池内液位低于下限时，电极a～c均悬空，T的二次绕组与整流滤波电路之间的回路处于开路状态，V2处于截止状态，V1饱和导通，K通电吸合，其常闭触头K1断开，常开触头K2接通，KM吸合，加液泵电动机M通电开始工作，同时VL2点亮。

当储液池内液位上升至电极c处时，电极a和电极c通过液体的电阻接通，T的V2绕组上的交流6V电压经URI整流、C1滤波及R1限流后加至V2的基极，使V2导通，V1截止，K和KM释放，加液泵电动机M停转。

同时VL2熄灭，K的常闭触头K1又接通。

当液位再次下降至电极a、b以下时，K和KM再次通电工作，电路进人下一个工作循环下。

S2为手动停止按钮，S3为手动强制运行按钮。

在液位处于上、下限之间时，通过S2和S3可任意停止或起动加液泵电动机。

元器件选择R1～R4选用1／4W的金属膜电阻器或碳膜电阻器。

C1和C2均选用耐压值为25V的铝电解电容器。

VD选用1N4007型硅整流二极管。

VL1和VL2均选用φ5mm的发光二极管。

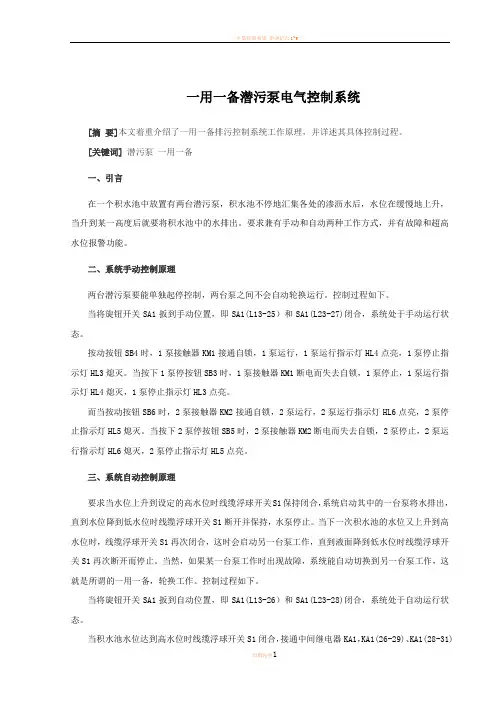

一用一备潜污泵电气控制系统[摘要]本文着重介绍了一用一备排污控制系统工作原理，并详述其具体控制过程。

[关键词]潜污泵一用一备一、引言在一个积水池中放置有两台潜污泵，积水池不停地汇集各处的渗沥水后，水位在缓慢地上升，当升到某一高度后就要将积水池中的水排出。

要求兼有手动和自动两种工作方式，并有故障和超高水位报警功能。

二、系统手动控制原理两台潜污泵要能单独起停控制，两台泵之间不会自动轮换运行。

控制过程如下。

当将旋钮开关SA1扳到手动位置，即SA1(L13-25）和SA1(L23-27)闭合，系统处于手动运行状态。

按动按钮SB4时，1泵接触器KM1接通自锁，1泵运行，1泵运行指示灯HL4点亮，1泵停止指示灯HL3熄灭。

当按下1泵停按钮SB3时，1泵接触器KM1断电而失去自锁，1泵停止，1泵运行指示灯HL4熄灭，1泵停止指示灯HL3点亮。

而当按动按钮SB6时，2泵接触器KM2接通自锁，2泵运行，2泵运行指示灯HL6点亮，2泵停止指示灯HL5熄灭。

当按下2泵停按钮SB5时，2泵接触器KM2断电而失去自锁，2泵停止，2泵运行指示灯HL6熄灭，2泵停止指示灯HL5点亮。

三、系统自动控制原理要求当水位上升到设定的高水位时线缆浮球开关S1保持闭合，系统启动其中的一台泵将水排出，直到水位降到低水位时线缆浮球开关S1断开并保持，水泵停止。

当下一次积水池的水位又上升到高水位时，线缆浮球开关S1再次闭合，这时会启动另一台泵工作，直到液面降到低水位时线缆浮球开关S1再次断开而停止。

当然，如果某一台泵工作时出现故障，系统能自动切换到另一台泵工作，这就是所谓的一用一备，轮换工作。

控制过程如下。

当将旋钮开关SA1扳到自动位置，即SA1(L13-26）和SA1(L23-28)闭合，系统处于自动运行状态。

当积水池水位达到高水位时线缆浮球开关S1闭合，接通中间继电器KA1，KA1(26-29)、KA1(28-31)闭合，因这时继电器KA3和接触器KM2都没得电，即KA3(29-35)、KM2(35-37)是接通的，故此时时间继电器KT1得电自锁，1泵接触器KM1吸合，使KM1(L13-30)和KM1(36-38)断开，1泵运行，开始排水，1泵运行指示灯HL4点亮，1泵停止指示灯HL3熄灭。

水位自动控制器电路图目前市售水位控制器大都没有水塔(池)进水指示与保护、报警功能，当水源无水或水泵故障时，不能自动停泵，既浪费电能，又容易烧毁电机。

当水位低于下水位且泵无水时，不能及时停泵报警，提醒用户。

因此，其安全性与可靠性尚有不足。

本文介绍的两种水位自动控制器，都是为解决上述问题而设计的。

图1是S Z K－Ⅱ型水位自动控制器电原理图。

同相器I C3、I C4组成大回差施密特触发器。

R12、C4为积分电路，能有效地消除交流电源引入的干扰。

R14、R13使I C4输出呈施密特特性。

通过水塔地电极与下、上水位电极跟水顺序接触，改变I C3输入电压，实现水位自动控制。

I C1、I C2、I C3的输出共同控制三极管V T1。

V T1导通时，C3放电，I C5输出为负。

V T1截止时，V D7反偏，电源经R10向C3充电，延时开始。

到达延时时间后，I C5输出变正，电路进入保护或报警状态。

延时时间应调整为略大于开泵至水塔有进水所需的时间。

V T1截止有两种情况：1、I C1与I C2输出都为正，即水位在上水位电极以上和进水口仍有水流。

这是专为自来水压力不正常须装加压泵或自来水与井、河水并用的环境而设计的报警。

当自来水压力能自流上水塔时，水满报警，提醒用户关闭水阀。

如果水塔加装水位浮球阀，并使浮球阀关水线在上水位电极上方，则不需报警便能自动控制。

这时应拆去V D5、V D6，并将V T1发射极接电源负极，使I C2输出开路以消除本项报警。

2、I C1、I C2、I C3输出都为负，即水位在上水位电极以下、水泵工作和水抽不(未)上水塔时的状态。

这时，在延时时间内，水塔进水口若有水流，则I C1输出变正，V T1导通；若仍无水流，则I C5输出因C4充电电压上升而变正。

V D8、R15能加速I C5翻转和消除电源波动的影响。

I C5的输出分两路，一路为V T2提供基极电流，产生鸟叫声报警；一路通过V D9加至I C4输入端，使其输出变正，水泵停泵，同时通过R11作用于I C3输入端。

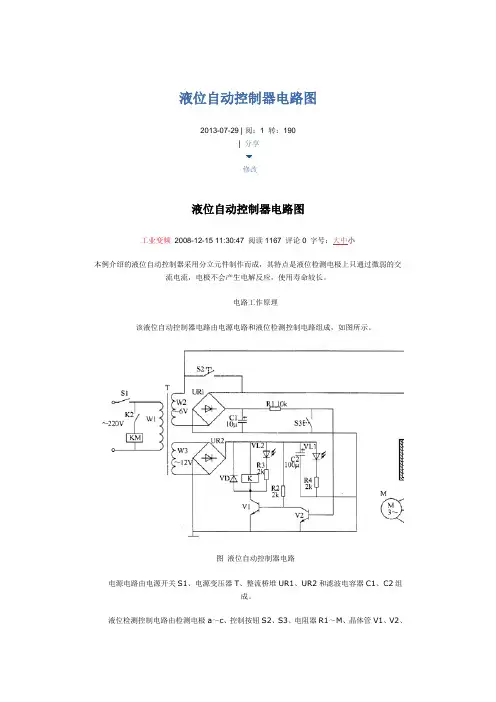

液位自动控制器电路图2013-07-29 | 阅：1 转：190| 分享修改液位自动控制器电路图工业变频2008-12-15 11:30:47 阅读1167 评论0 字号：大中小本例介绍的液位自动控制器采用分立元件制作而成，其特点是液位检测电极上只通过微弱的交流电流，电极不会产生电解反应，使用寿命较长。

电路工作原理该液位自动控制器电路由电源电路和液位检测控制电路组成，如图所示。

图液位自动控制器电路电源电路由电源开关S1、电源变压器T、整流桥堆UR1、UR2和滤波电容器C1、C2组成。

液位检测控制电路由检测电极a～c、控制按钮S2、S3、电阻器R1～M、晶体管V1、V2、发光二极管VL1、VL2、继电器K、交流接触器KM和二极管VD组成。

接通电源后，交流220V电压经T降压后，在T的W2绕组和W3绕组上分别产生交流6V电压和交流12V电压。

交流12V电压经UR2整流及C2滤波后，为Κ及其驱动电路提供＋12V工作电压，同时将VL1点亮。

在储液池内液位低于下限时，电极a～c均悬空，T的二次绕组与整流滤波电路之间的回路处于开路状态，V2处于截止状态，V1饱和导通，K通电吸合，其常闭触头K1断开，常开触头K2接通，KM吸合，加液泵电动机M通电开始工作，同时VL2点亮。

当储液池内液位上升至电极c处时，电极a和电极c通过液体的电阻接通，T的V2绕组上的交流6V电压经URI 整流、C1滤波及R1限流后加至V2的基极，使V2导通，V1截止，K和KM释放，加液泵电动机M停转。

同时VL2熄灭，K的常闭触头K1又接通。

当液位再次下降至电极a、b以下时，K和KM再次通电工作，电路进人下一个工作循环下。

S2为手动停止按钮，S3为手动强制运行按钮。

在液位处于上、下限之间时，通过S2和S3可任意停止或起动加液泵电动机。

元器件选择R1～R4选用1／4W的金属膜电阻器或碳膜电阻器。

C1和C2均选用耐压值为25V的铝电解电容器。

VD选用1N4007型硅整流二极管。

水位控制开关原理详解及水位自动控制装置原理图水位控制开关是反馈液面位置信号，通知值班室中控台，水位是否到达指定水位，并可联动控制相关设备启动或关闭（如，水泵）。

信号电压常为12V或24V安全电压。

水位控制开关--应用领域广泛应用于工业锅炉、民用建筑用水池、水塔、水箱，以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种液体的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。

与电动阀组成一套先进的液位显控设备，自动开、关电动阀。

水位控制开关原理--电容式电容式水位开关原理：是采用侦测水位变化时所引起的微小电容量（通常为PF）差值变化，由专用的ADA电容检测芯片进行信号处理，可以输出多种信号通讯协议，如：IO，BCD，PWM，UART，IIC，电容式水位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化，大大扩展了实际应用，同时有效避免了传统水位检测方式的稳定性、可靠性差的弊端，甚至在某些特殊领域不能检测的问题。

该专用ADA电容检测芯片由于内置MCU双核处理，就可以实现很多特殊控制功能，甚至实现更多的集成化、智能化水位检测功能，诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位，电容式水位检测是目前水位开关中最有优势的检测方法。

水位控制开关原理--电子式电子式水位开关原理：（并不是电极式，不是靠通过水的导电性去判断水位，常规尺寸为15020mm）通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当判断到有水时，芯片输出高电平24V或5V等，当判断到无水时，芯片输出0V。

高低电平的信号通过PLC或其它控制电路板来读取，并驱动水泵等用电器工作。

产品可以任意方向安装，当横向安装时，水位到达蓝线就动作，且精度较高。

产品竖向安装时，水位到达红线就动作，有一定的防波浪功能。

图中的BZ2401为普通型电子式水位开关，适用常温水体环境。

GKYX2A/1是两台泵一用一备直接启动设计方案，采用GKY液位传感器和仪表来实现。

现在的液位（水位）传感器种类很多，但使用寿命一般不超过三年，而且大部分不能于污水和热水。

详细分析可参见本文附录“各类液位传感器检测原理和性能分析”。

GKY液位（水位）传感器可以在污水、清水和温度不高的热水中使用。

但在80、90度高温的热水中还是建议采用传统玻璃管液位计加装光电监控探头的方法比较好。

为什么选择GKY液位传感器？是因为GKY液位（水位）传感器是目前液位传感器市场上唯一一款敢于承诺三年内包换的液位传感器。

GKYX2A/1水泵控制箱采用直接启动方式，具有液位显示，供水排水选择，手动、自动控制双台泵，手动自动转换的功能。

其中，A为水泵功率等级。

直接启动一般用于功率较小的水泵，如小于22KW。

因为功率大的水泵，直接启动会对电网产生冲击波，影响周围的用电同时对电机也会造成伤害，影响水泵寿命。

所以功率较大的水泵可以通过软启方式或变频方式启动。

GKYX2A/1具体设计方案如下：1、GKYX2A/1控制箱一般配上限、下限2个GKY液位传感器，如果需要配更多，则在其后标注传感器数量就可以了。

如需要配4个传感器，则在其后增加标注“-4T”。

如果不标传感器数量则默认为2个传感器。

2、该控制箱具有排水或供水选择功能。

选择排水型则高液位启动，低液位停泵。

选择供水型则低液位启动，高液位停泵。

3、GKY液位传感器适用于污水、清水和70°C以下的热水。

如果要用于控制高温热水，则需采用传统玻璃管液位计加装光电监控探头的方式,在其后加标“-BLR”。

4、一用一备是指转换开关打在中间位置时，双台泵可以手动控制。

转换开关打在左边位置时，1号泵自动。

转换开关打在右边位置时，2号泵自动。

5、如果需要配通讯接口的仪表，则在其后加标传感器数量和“TR”。

比如，3个传感器加标“-3TR”，4个传感器加标“-4TR”等。

这类控制箱的仪表支持MODBUS通信协议，具有RS485接口。

一用一备互为备用自动切换控制线路午f'力呕水泵,I曰扫挟/?担划砑龄一用一备互为备用自动切换控制线路问题的提出(366014)福建水泥厂苎皇T卯f,3随着城乡建设的不断发展和工农业生产水平的提高'无论是在生活用水还是在工业用水系统中,常常遇蓟供水加压问题,例如给水塔或高层建筑顶部水池送冰等,这样就提出了用水位高度信号来控制加匿凼虿开停的问麒.同时为了确保供水的连贯性和减少供水控制系统的故障要求采用两台加压水泵一用一备互为备用自动切换工作方式.笔,者在长期工作中,经反复研究,设计出一种如图所示的控制线路.附图二,设计要求一40一控制线路要求在受水位高度信号控制的前提下,两台水泵一用一备互为备用自动切换,并指示水泵工作状态;具有自动和手动控制功能,水位控制有:高水位一停泵,低水位一开泵最低水位一报警及水位指示等.三,线路工作原理考虑到电器元件的可靠性和投资的合理性,以最简单的控制线路实现了设计要求所提出的控制功能.现将线路控制原理叙述如To(1)自动工作状态:分1加压水泵工作2#加压水泵备用,和2#加压水泵工作l 加压水泵备用两种情况,以及事故状态下备用自投的切换.①1加压水泵工作2#加压水泵备用工作状态,SA置A.位置.当SQI为高水位时:显示高水位(HLl灯亮),KA-失电,其常开触头打开,KA3KM】也失电,1压水泵停机.当SQ=为中水位时:显示中水位(HL2灯亮),加压泵不工作.当sQ2为低水位日寸:显示低水位(H灯亮),KA3得电,其常开触头同时闭合, KMl得电'l加压水泵工作.此时若1加压水泵事故停机(即KM失电),则KT得电,HAl工作(事故音响报警),KT的常开触头延时闭合,KA,得电,其常开触头闭合,HLI灯亮(事故显示).KT失电,HAI停止工作,KM2得电'备用加压水泵(2泵)自动投人工作,完成了备用机组自动投入运行的切换过程.当捧除了1 加压水泵系统故障后,将SA置于现行工作状态A2位置(即2加压水泵工作1加压水泵备用工作状态),可消除事故信号(HL|乎卜,.晶体管时间继电器在液压煤气发生炉上的应用(541300)广西兴安县氮肥厂唐芳隆1985年,我厂进行节能技改扩建,安装了两台西2.26m液压煤气发生炉.随炉配套来的电气自动控制屏,是用两个行程开关来完成自动控制的.由于两个油缸,活塞连杆都安装在炉子底盘对称的两边,两个行程开关也就固定在两边连杆的机壳上,从控制屏到行程开关,用四根穿瞥线连接实践证明,这个自动控涮线路难以维持正常生产. 由于油缸,活塞连杆,行程开关等元件安装在底盘,煤气,煤灰,水,蒸气和油污等到处皆是,工作环境十分恶劣.因此,行程开关经常损坏,失灵一雏修人员时常通霄达旦处理事故.使用两年多,行程开关损坏百余个.影响正常生产上千小时.1989年初,我厂对上述自动控制线路进行了改进,采用晶体管时间继电器对液压煤气发生炉进行自动控制,其改进后的电气自动线路如图l所示.工作时'先将电源开关Q合上,按起动按钮SBl'交流接触器KM得电动作并自保,油泵电动机M起动工作.同时,接触器的辅鼬常珏触头闭合晶体管时间继电囊KTi.线圈得电开始延时'当达到预定的殛时时间,KT1的常开触头闭合,中阈继砂鳞知电器KA得电动作,电磁阀Y随即得电动作,电磁阀开放,油送人油缸,推动括塞连杆移动,炉子鹿盘也就被连杆推着向前移动,此时进油指示灯HLn亮.'与之同时.晶体管时间继电器KT2也得电开始延时,经预先调定的延时时间后,其常闭越头断开,中间墟电器KA失电,这样,电磁阏图1*"****灯灭).当SQ3为最低水位(即SQ3闭合)B寸:加压水泵系统保持低水位工作状态的同时KA2得电,Hk,HA2王作(即最低水位指示和报警).按下SB5按钮,KA得电,HA2l停止工作(即解除报警音响).②2压水泵工作l加压水泵备fill-作状态,SA置A2位置.其工作及备用机组自动切换原理与l#《偃压电嚣》1993J'~!加压水泵工作2#加压水泵备flit作状态相不再赘述.【2)手动工作状态,SA置M位置.①手动操作SBI,sB2,sSB4可实现对加压泵的启停控{}l.②手动工作状态下也具有l高,中,低和最低水位指示,也具有最低水位报警功能. 收稿日期:1992年9月14日一41—。

水位控制电路图水位控制器原理1.本电路能自动控制水泵电动机,当水箱中的水低于下限水位时，电动机自动接通电源而工作；当水灌满水箱时，电动机自动断开电源。

该控制电路只用一只四组双输入与非门集成电路（CD4011），因而控制电路简单，结构紧凑而经济。

供电电路采用12V直流电源，功耗非常小。

控制器电路如图1所示.指示器电路如图2所示。

图1是控制器电路图，在水箱中有两只检测探头"A”和"B",其中”A”是下限水位探头，”B"是上限水位探头,12V直流电源接到探头”C"，它是水箱中储存水的最低水位。

下限水位探头”A”连接到晶体管T1(BC547）的基极，其集电极连到12V电源,发射极连到继电器RL1，继电器RL l接入与非门N3第○13脚。

同样，上限水位探头”B”接到晶体管T2的基极（BC547）,其集电极连到12V电源，发射极经电阻R3接地，并接入与非门N1第①、②脚,与非门N2的输出第④脚和与非门N3的第○12脚相连,N3第①脚输出端接到N2第⑥脚输入端，并经电阻R4与晶体管T3的基极相连，与晶体管T3发射极相连的继电器RL2用来驱动电动机M。

当水箱向水位在探头A以下，晶体管T1与T2均不导通,N3输出高电平，晶体管T3导通，使继电器RL2有电流通过而动作，因而电动机工作,开始将水抽入水箱.当水箱的水位在探头A以上、探头B以下时,水箱中的水给晶体管T1提供了基极电压,使T1导通，继电器RLl得电吸合N3第○13 脚为高电平，由于晶体管T2并无基极电压,而处于截止状态，N1第①、②脚输入为低电平，第③脚输出则为高电平，而N2第⑥脚输入端仍为高电平，因而N2第④脚输出则为低电平，最终N3第11脚输出为高电平，电动机继续将水抽入水箱。

当水箱的水位超过上限水位B时,晶体管T1仍得到基极电压，继电器RLl吸合。

N3第○13脚仍为高电平，同时,水箱中的水也给晶体管T2提供基极电压使其导通,Nl 第①、②脚输入端为高电平,第②脚输出端为低电平，N2第③脚输出端为高电平，N3第○11脚第终输出低电平，使T3截止，电动机停止抽水。
