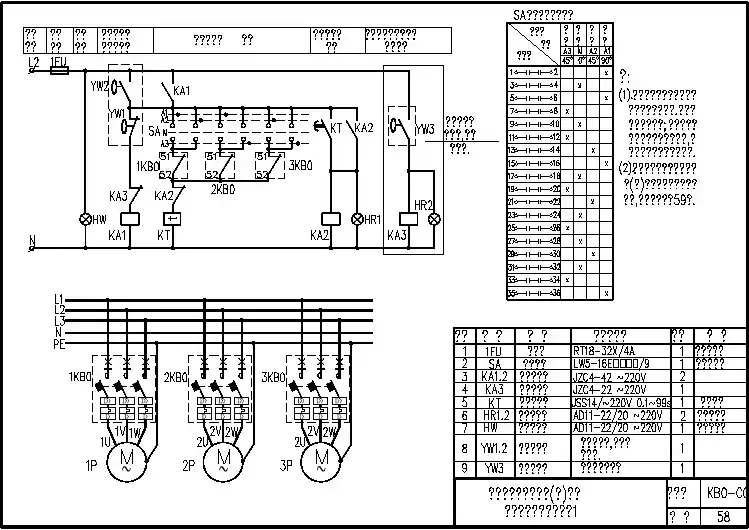

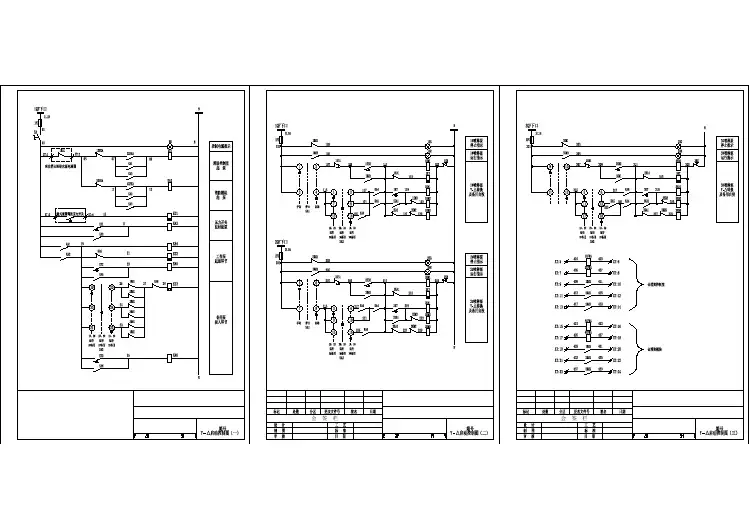

排污泵一用一备控制图(液位控制)

一、YW/YS产品概述YW排污泵是凯泉集团在吸收了国内外先进技术、采用了最优秀的水力模型、开发研制的新一代液下式排污泵，其可靠性和耐用性都有很大的提高。

YS是为解决污水中大杂物易堵赛泵和管路问题而在YW的基础上开发的新一代切碎式液下排污泵。

二、YW/YS产品优点YW/YS 优点1、用标准普通电机2、电机位于地面上，无各种复杂保护元件3、用电安全，适用于游泳池、水族馆等对安全要求较高的场合4、要求低，安装便捷：坑上跨两根槽钢或方木，泵就可简易安装5、启动方便：叶轮浸于液体中，不存在排气抽空问题6、可根据客户要求配备液位自动控制柜，以液位来自动控制泵的启、停7、能耐60℃介质，可耐油污、但不用于浓泥浆和强腐蚀介质特殊设计使泵允许干转2小时，即使发生意外情况，泵也不易损坏。

8、能通过不大于出口口径的纤维物和直径小于50％流道宽度的固体。

YS 特点1、能将麻袋、塑料编织袋、帆布手套、棉线编制手套、日用塑料袋、卫生纸、布、棉纱一类物体切碎并顺利地排送；即使是木条，只要能从吸入口进入，就能轻易切碎。

2、叶轮和泵盖采用耐腐蚀的材料并经过热处理，切割刃具有足够的硬度、耐腐蚀，能长期保持锋利。

3、叶轮流道尺寸和泵体流道尺寸匹配精确，使得被切碎杂物能顺利通过。

4、配置2道机械密封，实现可靠的双重轴封防护。

油室种的油对机械密封进行充分的润滑和冷却，泵侧机械密封区具有切碎和驱赶杂物的结构，避免杂物在机封腔积聚和沉积。

5、过流旋转件和固定件之间设有刮屑槽，能将过流旋转件和固定件挤入的薄而韧性的碎屑刮除，避免造成泵功率增大或堵转。

三、YW/YS使用范围适用于钢厂、电厂、煤厂、矿山、医院、市政、建筑、化工、制药、海水排污等行业，用于排送带颗粒、纤维的工业污水、生活污水或带雨水、清水。

也可以用于某些化工流程。

由于电机不潜水，因此无泄漏之忧使得本系列泵非常适合与生命有关的场合(如游泳池、水族馆等)。

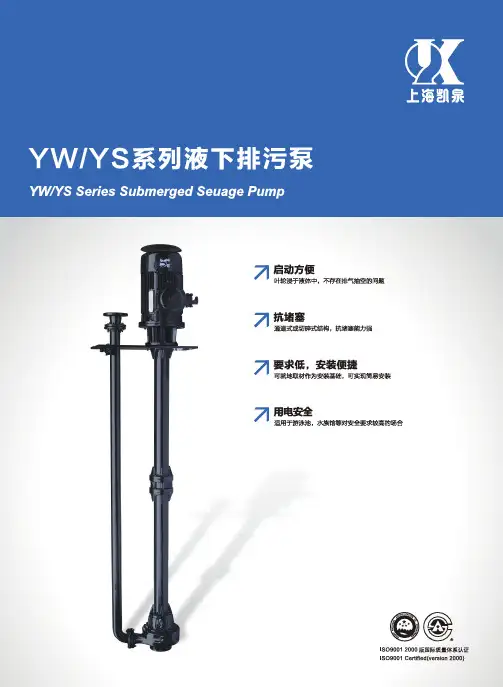

YW/YS 系列液下排污泵o●介质温度不超过60C。

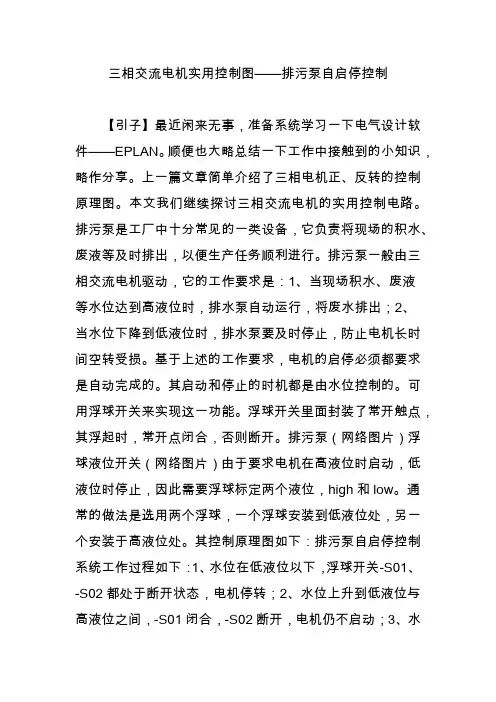

三相交流电机实用控制图——排污泵自启停控制【引子】最近闲来无事，准备系统学习一下电气设计软件——EPLAN。

顺便也大略总结一下工作中接触到的小知识，略作分享。

上一篇文章简单介绍了三相电机正、反转的控制原理图。

本文我们继续探讨三相交流电机的实用控制电路。

排污泵是工厂中十分常见的一类设备，它负责将现场的积水、废液等及时排出，以便生产任务顺利进行。

排污泵一般由三相交流电机驱动，它的工作要求是：1、当现场积水、废液等水位达到高液位时，排水泵自动运行，将废水排出；2、当水位下降到低液位时，排水泵要及时停止，防止电机长时间空转受损。

基于上述的工作要求，电机的启停必须都要求是自动完成的。

其启动和停止的时机都是由水位控制的。

可用浮球开关来实现这一功能。

浮球开关里面封装了常开触点，其浮起时，常开点闭合，否则断开。

排污泵（网络图片）浮球液位开关（网络图片）由于要求电机在高液位时启动，低液位时停止，因此需要浮球标定两个液位，high和low。

通常的做法是选用两个浮球，一个浮球安装到低液位处，另一个安装于高液位处。

其控制原理图如下：排污泵自启停控制系统工作过程如下：1、水位在低液位以下，浮球开关-S01、-S02都处于断开状态，电机停转；2、水位上升到低液位与高液位之间，-S01闭合，-S02断开，电机仍不启动；3、水位上升到高液位处时，-S01闭合，-S02闭合，接触器-K01线圈得电吸合，电机开始工作；同时接触器-K01的常开触点（13,14）闭合，形成自锁；4、水位再次下降到低液位与高液位之间时，-S01闭合，-S02断开，但由于自锁的存在，电机仍保持工作；5、水位下降到低液位以下后，-S01断开，-S02断开，接触器-K01线圈失电释放，电机停止工作；6、指示灯的状态与手动启停类似，不在赘述。

============================================ ========排污泵自启停的控制要点：高液位与低液位之间要保持合理的高度落差，太大了可能会导致排水效果不佳；落差太小，电机会频繁启停，影响电机寿命。

DOC.NO .NP-XMJH-GC-2006维德路特液位仪系统使用指南（以TLS2型控制台为例）NEWPOWER湖北新强信息技术有限公司 2006，03All Rights Reserved一、概述本指南是以TLS2型控制台配合MAG-PLUS探棒为例，本指南假定液位仪系统已由经过认证的服务商进行了正确的初始设置二、液位仪系统组成方框图三、液位仪系统组成简介液位仪系统三个子系统组成：电源保护子系统、控制及处理子系统、数据采样子系统电源保护子系统：电源保护子系统指的是VR专用电源保护器，它具有过压、欠压、延时保护功能。

（具体说明详见PSG系列电源保护器使用说明书）控制及处理子系统：控制及处理子系统指的是VR 公司具有不同功能的各型控制台。

（具体说明详见产品操作手册）数据采样子系统：数据采样子系统指的是VR公司不同型号的液位探棒。

（具体说明详见产品现场安装准备手册）四、液位仪系统应用的主要功能●计量管理液位仪系统在设置好基本运行参数后（如探杆高度校正值、罐容表等），即可进行昼夜不间断的自动测量。

实时显示各油罐当前油面高度、当前水位高度与前、当前油品温度，还可显示根据罐容表自动计算出的油品存量，方便油站管理人员随时掌握油罐存油量动态。

由于液位测量探杆位置与人工测量孔不同，往往会在液位仪测量值与人工测量值间产生一个固定的高度误差，液位仪可记录此误差值进行高度校正，从而得出与人工测量基本一致的测量数据。

●安全管理液位仪系统在设置好报警参数后（如油位高限值、油位低限值、水位高限值以及溢出报警值等），即可对探杆动态测量数据进行自动监测，当超过设置的报警参数值时，立刻通过液位仪控制台前面板的双色LED灯与蜂鸣器发出声光报警信号，也可触发外部大功率报警装置，从而杜绝进油冒罐事故与水位超高事故的发生。

●库存管理液位仪系统都具有油罐容积表的记录功能，一般需要记录多达128个或更多点的对应容量值才能达到足够的准确度。

水位浮球开关怎么接线?浮球开关和接触器接线图如下：浮球和交流接触器手动自动控制潜水泵实物接线图交流接触器的m1.m2 一端接零线，另一端接浮球，余下一根浮球线接火线就可以了。

用浮球开关控制交流接触器线圈，由交流接触器控制潜水泵工作即可。

浮球开关接水位过低时浮球下降后接通的触点，控制电压由选取的交流接触器线圈工作电压决定接380V。

这样当水位低浮球下降一定高度后触点接通交流接触器启动水泵工作，水位升高后，浮球触点断开，交流接触器自动停止抽水。

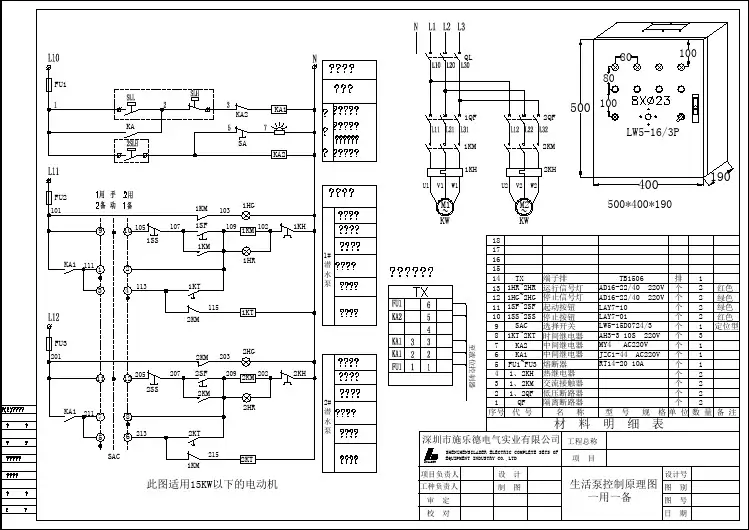

浮球开关控制两台排污泵一备一用，水位超高时两台同时启动线路浮球开关排污泵现代建筑的地下室、地下车库和公路隧道等容易积水的地方，都需要排污泵进行排水作业，一般都是一备一用安装两台水泵来进行排水工作。

现在讲解一下两个浮球开关控制两台排污泵，其中一备一用，水位超高时，两台排污泵同时启动运行的控制原理，其原理图如下：电气控制原理图所需材料：一、潜水排污泵两台二、空开或者断路器两个三、交流接触器两个四、热继电器两个五、万能转换开关一个六、熔断器一套七、按钮四个八、指示灯红色和绿色各两个，声光蜂鸣器一个九、导线及其他配件若干电路分析：万能转换开关的手柄打在中间位置时，是手动控制，按下启动按钮SB2或者SB4可以启动一号或者二号排污泵，并且可以自保连续运行，按下停止按钮SB1或者SB3排污泵停止运行。

当万能转换开关打向左边时，一号排污泵自动运行，二号排污泵备用；当低水位浮球开关触点闭合，接通交流接触器KM1控制线路，使1KM通电吸合，一号排污泵运行工作；当水位超高时，由于高水位浮球开关的闭合，接通了二号备用排污泵的控制线路，使交流接触器KM2吸合，二号排污泵运行工作，也就是两台排污泵超高水位同时运行。

万能转换开关打到右边时二号排污泵自动控制，一号排污泵备用，它的工作原理和打到左边时一样，这里不再重复叙述了。

当排污泵过负载时，热继电器保护动作，切断相应的控制回路使排污泵停止运行，接通蜂鸣器控制回路，蜂鸣器发出声光报警，提醒维修人员检查维修，排除故障。
