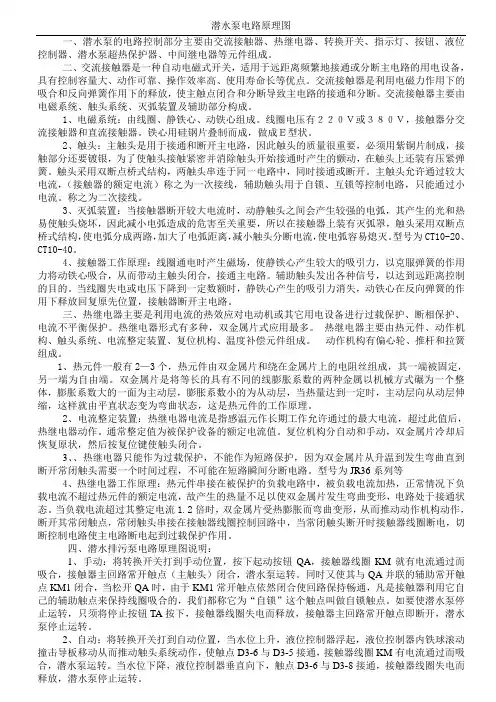

潜水泵电路原理图一、潜水泵的电路控制部分主要由交流接触器、热继电器、转换开关、指示灯、按钮、液位控制器、潜水泵过热保护器、中间继电器等元件组成。

二、交流接触器（CJ）是一种自动电磁式开关，适用于远距离频繁地接通或分断主电路的用电设备，具有控制容量大、动作可靠、操作效率高、使用寿命长等优点。

交流接触器是利用电磁力作用下的吸合和反向弹簧作用下的释放，使主触点闭合和分断导致主电路的接通和分断。

交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部分构成。

1、电磁系统：由线圈、静铁心、动铁心组成。

线圈电压有220V，380Ｖ，接触器分交流接触器和直流接触器。

铁心用硅钢片叠制而成，做成Ｅ型状。

2、触头：主触头是用于接通和断开主电路，因此触头的质量很重要，必须用紫铜片制成，接触部分还要镀银，为了使触头接触紧密并消除触头开始接通时产生的颤动，在触头上还装有压紧弹簧。

触头采用双断点桥式结构，两触头串连于同一电路中，同时接通或断开。

主触头允许通过较大电流，（接触器的额定电流）称之为一次接线，辅助触头用于自锁、互锁等控制电路，只能通过小电流。

称之为二次接线。

3、灭弧装置：当接触器断开较大电流时，动静触头之间会产生较强的电弧，其产生的光和热易使触头烧坏，因此减小电弧造成的危害至关重要，所以在接触器上装有灭弧罩，触头采用双断点桥式结构，使电弧分成两路，加大了电弧距离，减小触头分断电流，使电弧容易熄灭。

型号为CT10-20、CT10-40。

4、接触器工作原理：线圈通电时产生磁场，使静铁心产生较大的吸引力，以克服弹簧的作用力将动铁心吸合，从而带动主触头闭合，接通主电路。

辅助触头发出各种信号，以达到远距离控制的目的。

当线圈失电或电压下降到一定数额时，静铁心产生的吸引力消失，动铁心在反向弹簧的作用下释放回复原先位置，接触器断开主电路。

三、热继电器：主要是利用电流的热效应对电动机或其它用电设备进行过载保护、断相保护、电流不平衡保护。

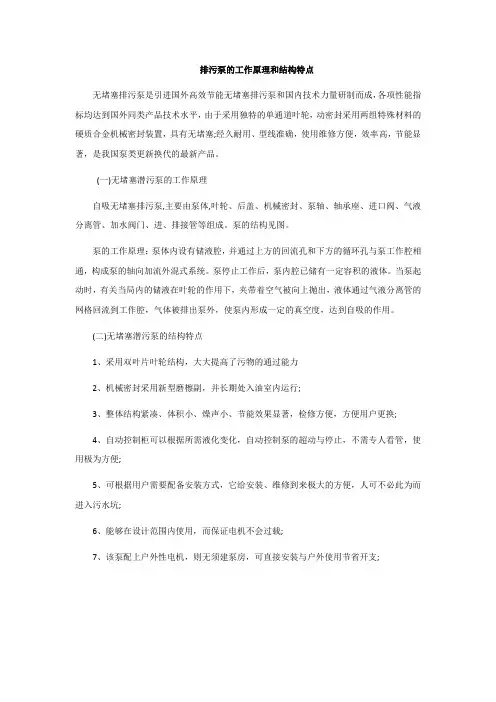

排污泵的工作原理和结构特点
无堵塞排污泵是引进国外高效节能无堵塞排污泵和国内技术力量研制而成，各项性能指标均达到国外同类产品技术水平，由于采用独特的单通道叶轮，动密封采用两组特殊材料的硬质合金机械密封装置，具有无堵塞;经久耐用、型线准确，使用维修方便，效率高，节能显著，是我国泵类更新换代的最新产品。

(一)无堵塞潜污泵的工作原理
自吸无堵塞排污泵,主要由泵体,叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。

泵的结构见图。

泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。

泵停止工作后，泵内腔已储有一定容积的液体。

当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

(二)无堵塞潜污泵的结构特点
1、采用双叶片叶轮结构，大大提高了污物的通过能力
2、机械密封采用新型磨檫副，并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换;
4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便;
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑;
6、能够在设计范围内使用，而保证电机不会过载;
7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支;。

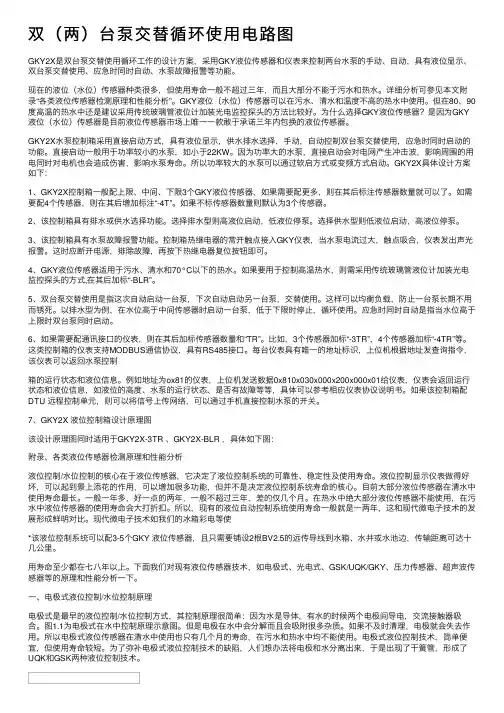

双（两）台泵交替循环使⽤电路图GKY2X是双台泵交替使⽤循环⼯作的设计⽅案，采⽤GKY液位传感器和仪表来控制两台⽔泵的⼿动、⾃动，具有液位显⽰、双台泵交替使⽤、应急时同时⾃动、⽔泵故障报警等功能。

现在的液位（⽔位）传感器种类很多，但使⽤寿命⼀般不超过三年，⽽且⼤部分不能于污⽔和热⽔。

详细分析可参见本⽂附录“各类液位传感器检测原理和性能分析”。

GKY液位（⽔位）传感器可以在污⽔、清⽔和温度不⾼的热⽔中使⽤。

但在80、90度⾼温的热⽔中还是建议采⽤传统玻璃管液位计加装光电监控探头的⽅法⽐较好。

为什么选择GKY液位传感器？是因为GKY 液位（⽔位）传感器是⽬前液位传感器市场上唯⼀⼀款敢于承诺三年内包换的液位传感器。

GKY2X⽔泵控制箱采⽤直接启动⽅式，具有液位显⽰，供⽔排⽔选择，⼿动，⾃动控制双台泵交替使⽤，应急时同时启动的功能。

直接启动⼀般⽤于功率较⼩的⽔泵，如⼩于22KW。

因为功率⼤的⽔泵，直接启动会对电⽹产⽣冲击波，影响周围的⽤电同时对电机也会造成伤害，影响⽔泵寿命。

所以功率较⼤的⽔泵可以通过软启⽅式或变频⽅式启动。

GKY2X具体设计⽅案如下：1、GKY2X控制箱⼀般配上限、中间、下限3个GKY液位传感器，如果需要配更多，则在其后标注传感器数量就可以了。

如需要配4个传感器，则在其后增加标注“-4T”。

如果不标传感器数量则默认为3个传感器。

2、该控制箱具有排⽔或供⽔选择功能。

选择排⽔型则⾼液位启动，低液位停泵。

选择供⽔型则低液位启动，⾼液位停泵。

3、该控制箱具有⽔泵故障报警功能。

控制箱热继电器的常开触点接⼊GKY仪表，当⽔泵电流过⼤，触点吸合，仪表发出声光报警。

这时应断开电源，排除故障，再按下热继电器复位按钮即可。

4、GKY液位传感器适⽤于污⽔、清⽔和70°C以下的热⽔。

如果要⽤于控制⾼温热⽔，则需采⽤传统玻璃管液位计加装光电监控探头的⽅式,在其后加标“-BLR”。

5、双台泵交替使⽤是指这次⾃动启动⼀台泵，下次⾃动启动另⼀台泵，交替使⽤。

GKYX2A/1是两台泵一用一备直接启动设计方案，采用GKY液位传感器和仪表来实现。

现在的液位（水位）传感器种类很多，但使用寿命一般不超过三年，而且大部分不能于污水和热水。

详细分析可参见本文附录“各类液位传感器检测原理和性能分析”。

GKY液位（水位）传感器可以在污水、清水和温度不高的热水中使用。

但在80、90度高温的热水中还是建议采用传统玻璃管液位计加装光电监控探头的方法比较好。

为什么选择GKY液位传感器？是因为GKY液位（水位）传感器是目前液位传感器市场上唯一一款敢于承诺三年内包换的液位传感器。

GKYX2A/1水泵控制箱采用直接启动方式，具有液位显示，供水排水选择，手动、自动控制双台泵，手动自动转换的功能。

其中，A为水泵功率等级。

直接启动一般用于功率较小的水泵，如小于22KW。

因为功率大的水泵，直接启动会对电网产生冲击波，影响周围的用电同时对电机也会造成伤害，影响水泵寿命。

所以功率较大的水泵可以通过软启方式或变频方式启动。

GKYX2A/1具体设计方案如下：1、GKYX2A/1控制箱一般配上限、下限2个GKY液位传感器，如果需要配更多，则在其后标注传感器数量就可以了。

如需要配4个传感器，则在其后增加标注“-4T”。

如果不标传感器数量则默认为2个传感器。

2、该控制箱具有排水或供水选择功能。

选择排水型则高液位启动，低液位停泵。

选择供水型则低液位启动，高液位停泵。

3、GKY液位传感器适用于污水、清水和70°C以下的热水。

如果要用于控制高温热水，则需采用传统玻璃管液位计加装光电监控探头的方式,在其后加标“-BLR”。

4、一用一备是指转换开关打在中间位置时，双台泵可以手动控制。

转换开关打在左边位置时，1号泵自动。

转换开关打在右边位置时，2号泵自动。

5、如果需要配通讯接口的仪表，则在其后加标传感器数量和“TR”。

比如，3个传感器加标“-3TR”，4个传感器加标“-4TR”等。

这类控制箱的仪表支持MODBUS通信协议，具有RS485接口。

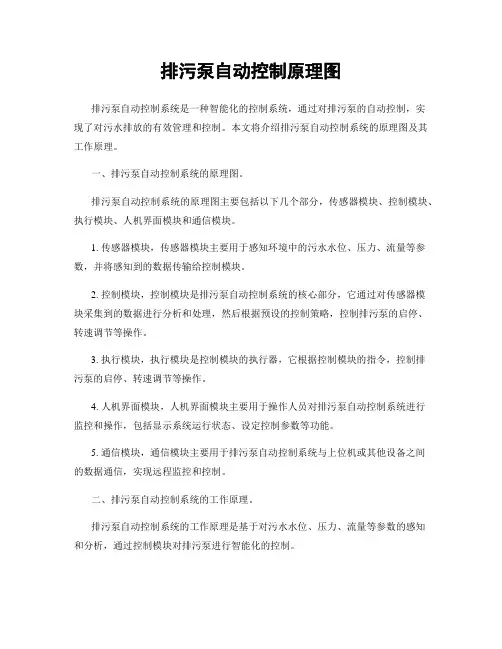

排污泵自动控制原理图排污泵自动控制系统是一种智能化的控制系统，通过对排污泵的自动控制，实现了对污水排放的有效管理和控制。

本文将介绍排污泵自动控制系统的原理图及其工作原理。

一、排污泵自动控制系统的原理图。

排污泵自动控制系统的原理图主要包括以下几个部分，传感器模块、控制模块、执行模块、人机界面模块和通信模块。

1. 传感器模块，传感器模块主要用于感知环境中的污水水位、压力、流量等参数，并将感知到的数据传输给控制模块。

2. 控制模块，控制模块是排污泵自动控制系统的核心部分，它通过对传感器模块采集到的数据进行分析和处理，然后根据预设的控制策略，控制排污泵的启停、转速调节等操作。

3. 执行模块，执行模块是控制模块的执行器，它根据控制模块的指令，控制排污泵的启停、转速调节等操作。

4. 人机界面模块，人机界面模块主要用于操作人员对排污泵自动控制系统进行监控和操作，包括显示系统运行状态、设定控制参数等功能。

5. 通信模块，通信模块主要用于排污泵自动控制系统与上位机或其他设备之间的数据通信，实现远程监控和控制。

二、排污泵自动控制系统的工作原理。

排污泵自动控制系统的工作原理是基于对污水水位、压力、流量等参数的感知和分析，通过控制模块对排污泵进行智能化的控制。

1. 感知环境参数，传感器模块感知环境中的污水水位、压力、流量等参数，并将感知到的数据传输给控制模块。

2. 数据分析处理，控制模块对传感器模块采集到的数据进行分析和处理，根据预设的控制策略，判断是否需要启动或停止排污泵，以及调节排污泵的转速。

3. 控制排污泵操作，控制模块根据分析处理的结果，通过执行模块对排污泵进行启停、转速调节等操作。

4. 人机交互，操作人员可以通过人机界面模块对排污泵自动控制系统进行监控和操作，包括显示系统运行状态、设定控制参数等功能。

5. 数据通信，排污泵自动控制系统可以通过通信模块与上位机或其他设备进行数据通信，实现远程监控和控制。

通过以上工作原理，排污泵自动控制系统实现了对污水排放的智能化管理和控制，提高了排污泵的运行效率，降低了能耗和维护成本，保障了环境的清洁和安全。

潜水泵电路原理图一、潜水泵的电路控制部分主要由交流接触器、热继电器、转换开关、指示灯、按钮、液位控制器、潜水泵超热保护器、中间继电器等元件组成。

二、交流接触器是一种自动电磁式开关，适用于远距离频繁地接通或分断主电路的用电设备，具有控制容量大、动作可靠、操作效率高、使用寿命长等优点。

交流接触器是利用电磁力作用下的吸合和反向弹簧作用下的释放，使主触点闭合和分断导致主电路的接通和分断。

交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部分构成。

1、电磁系统：由线圈、静铁心、动铁心组成。

线圈电压有２２０Ｖ或３８０Ｖ，接触器分交流接触器和直流接触器。

铁心用硅钢片叠制而成，做成Ｅ型状。

2、触头：主触头是用于接通和断开主电路，因此触头的质量很重要，必须用紫铜片制成，接触部分还要镀银，为了使触头接触紧密并消除触头开始接通时产生的颤动，在触头上还装有压紧弹簧。

触头采用双断点桥式结构，两触头串连于同一电路中，同时接通或断开。

主触头允许通过较大电流，（接触器的额定电流）称之为一次接线，辅助触头用于自锁、互锁等控制电路，只能通过小电流。

称之为二次接线。

3、灭弧装置：当接触器断开较大电流时，动静触头之间会产生较强的电弧，其产生的光和热易使触头烧坏，因此减小电弧造成的危害至关重要，所以在接触器上装有灭弧罩，触头采用双断点桥式结构，使电弧分成两路，加大了电弧距离，减小触头分断电流，使电弧容易熄灭。

型号为CT10-20、CT10-40。

4、接触器工作原理：线圈通电时产生磁场，使静铁心产生较大的吸引力，以克服弹簧的作用力将动铁心吸合，从而带动主触头闭合，接通主电路。

辅助触头发出各种信号，以达到远距离控制的目的。

当线圈失电或电压下降到一定数额时，静铁心产生的吸引力消失，动铁心在反向弹簧的作用下释放回复原先位置，接触器断开主电路。

三、热继电器主要是利用电流的热效应对电动机或其它用电设备进行过载保护、断相保护、电流不平衡保护。

热继电器形式有多种，双金属片式应用最多。

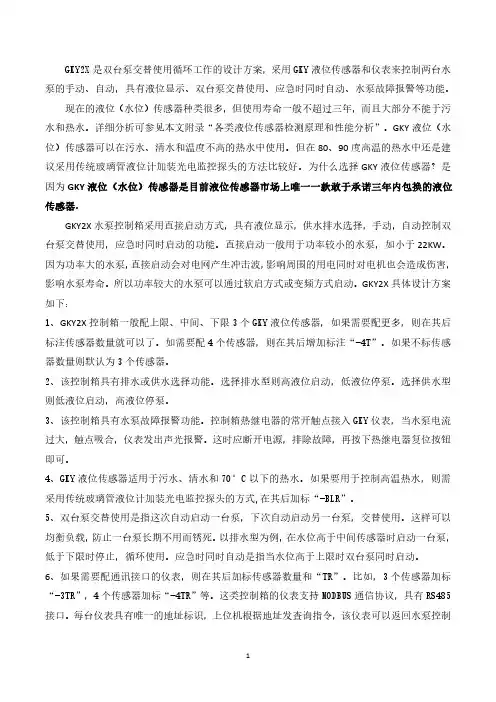

GKY2X是双台泵交替使用循环工作的设计方案，采用GKY液位传感器和仪表来控制两台水泵的手动、自动，具有液位显示、双台泵交替使用、应急时同时自动、水泵故障报警等功能。

现在的液位（水位）传感器种类很多，但使用寿命一般不超过三年，而且大部分不能于污水和热水。

详细分析可参见本文附录“各类液位传感器检测原理和性能分析”。

GKY液位（水位）传感器可以在污水、清水和温度不高的热水中使用。

但在80、90度高温的热水中还是建议采用传统玻璃管液位计加装光电监控探头的方法比较好。

为什么选择GKY液位传感器？是因为GKY液位（水位）传感器是目前液位传感器市场上唯一一款敢于承诺三年内包换的液位传感器。

GKY2X水泵控制箱采用直接启动方式，具有液位显示，供水排水选择，手动，自动控制双台泵交替使用，应急时同时启动的功能。

直接启动一般用于功率较小的水泵，如小于22KW。

因为功率大的水泵，直接启动会对电网产生冲击波，影响周围的用电同时对电机也会造成伤害，影响水泵寿命。

所以功率较大的水泵可以通过软启方式或变频方式启动。

GKY2X具体设计方案如下：1、GKY2X控制箱一般配上限、中间、下限3个GKY液位传感器，如果需要配更多，则在其后标注传感器数量就可以了。

如需要配4个传感器，则在其后增加标注“-4T”。

如果不标传感器数量则默认为3个传感器。

2、该控制箱具有排水或供水选择功能。

选择排水型则高液位启动，低液位停泵。

选择供水型则低液位启动，高液位停泵。

3、该控制箱具有水泵故障报警功能。

控制箱热继电器的常开触点接入GKY仪表，当水泵电流过大，触点吸合，仪表发出声光报警。

这时应断开电源，排除故障，再按下热继电器复位按钮即可。

4、GKY液位传感器适用于污水、清水和70°C以下的热水。

如果要用于控制高温热水，则需采用传统玻璃管液位计加装光电监控探头的方式,在其后加标“-BLR”。

5、双台泵交替使用是指这次自动启动一台泵，下次自动启动另一台泵，交替使用。

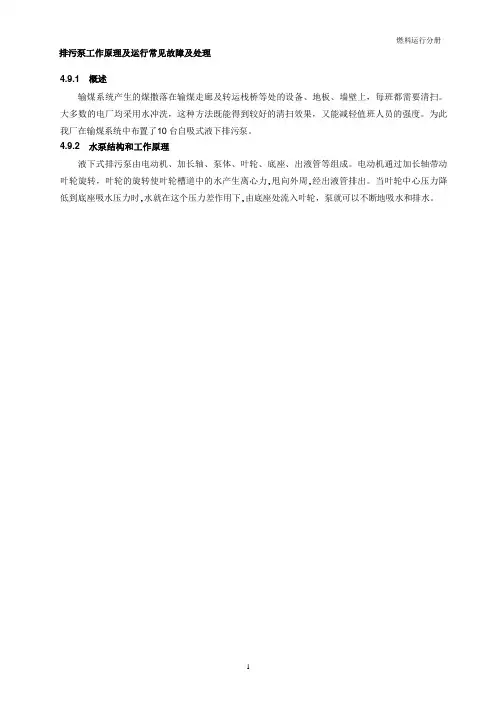

燃料运行分册排污泵工作原理及运行常见故障及处理4.9.1 概述输煤系统产生的煤撒落在输煤走廊及转运栈桥等处的设备、地板、墙壁上，每班都需要清扫。
