化工原理-第二章-流体输送设备一、选择题1、离心泵开动以前必须充满液体是为了防止发生（）。

AA. 气缚现象；B. 汽蚀现象；C. 汽化现象；D. 气浮现象。

2、离心泵最常用的调节方法是（）。

BA. 改变吸入管路中阀门开度；B. 改变压出管路中阀门的开度；C. 安置回流支路，改变循环量的大小；D. 车削离心泵的叶轮。

3、离心泵的扬程，是指单位重量流体经过泵后获得的（）。

BA. 包括内能在内的总能量；B. 机械能；C. 压能；D. 位能（即实际的升扬高度）。

4、离心泵的扬程是（）。

DA. 实际的升扬高度；B. 泵的吸液高度；C. 液体出泵和进泵的压差换算成液柱高度D. 单位重量液体出泵和进泵的机械能差值。

5、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因（）。

CA. 水温太高；B. 真空计坏了；C. 吸入管路堵塞；D. 排出管路堵塞。

6、为避免发生气蚀现象，应使离心泵内的最低压力（）输送温度下液体的饱和蒸汽压。

AA. 大于；B. 小于；C. 等于。

7、流量调节，离心泵常用（），往复泵常用（）。

A；CA. 出口阀B. 进口阀C. 旁路阀8、欲送润滑油到高压压缩机的气缸中，应采用（）。

输送大流量，低粘度的液体应采用（）。

C；AA. 离心泵；B. 往复泵；C. 齿轮泵。

9、1m3气体经风机所获得能量，称为（）。

AA. 全风压；B. 静风压；C. 扬程。

10、往复泵在启动之前，必须将出口阀（）。

AA. 打开；B. 关闭；C. 半开。

11、用离心泵从河中抽水，当河面水位下降时，泵提供的流量减少了，其原因是（）。

CA. 发生了气缚现象；B. 泵特性曲线变了；C. 管路特性曲线变了。

12、离心泵启动前____ ，是为了防止气缚现象发生。

DA 灌水；B 放气；C 灌油；D 灌泵。

13、离心泵装置中____ 的滤网可以阻拦液体中的固体颗粒被吸入而堵塞管道和泵壳。

化工原理第二章 流体输送机械

化工原理第二章 流体输送机械

3、适应被输送流体的特性
二、 流体输送机械的分类
输送液体——泵
1、流体根据输送介质不同
输送气体——风机或压缩机
动力式
2、根据工作原理不同 容积式
流体作用式
离心泵的外观
第一节 离心泵
一、 离心泵的工作原理和基本结构
1、离心泵的主要构造： （1）叶轮 ——叶片（+盖板）
1）叶轮
a)叶轮的作用 将电动机的机械能传给液体,使液体的动能有所提高。
一般都采用后弯叶片。2=25-30o
（4）理论流量
当离心泵确定，其β2、b2、D2一定，
当转速一定时，理论压头和流量呈直 线关系，
H A BqT
采用后弯叶片。2<90o，B>0，因此，H随q增大而减小。
3、实际压头
离心泵的实际压头与理论压头有较大的差异，原因在于流 体在通过泵的过程中存在着压头损失，它主要包括： 1）叶片间的环流 2）流体的阻力损失 3）冲击损失
H e K Bqv2 ——管路特性方程
对于气体输送系统，由于 常数 ，列伯努利方程以单位
体积为基准
HT
gZ
P
u 2 2
gH f
由于气体密度较小，位风压 gZ 一项一般可以忽略。
2、管路系统对输送机械的其他性能要求
1、结构简单，重量轻，投资费用低
2、运行可靠，操作效率高，日常操作费用低
理论压头、实际压头及各种压头损失与流量的关系为 H
q-H
实际压 头
实际压头和流量关系： H A BqT2
二、离心泵的主要性能参数和特性曲线
1、离心泵的主要性能参数
流量 q，泵单位时间实际输出的液体量，m3/s或m3/h。 压头 H，泵对单位重量流体提供的有效能量（扬程），m。 轴功率和效率p，电机输入离心泵的功率，单位W 或kW。 允许汽蚀余量 △h，泵抗气蚀性能参数，m 。

化工原理第二章-流体输送机械

化工原理第二章-流体输送机械

w2 w2 w2 c2小，泵内流动阻力损失小
c2 c2
c2
uuu222
前径后弯向弯叶叶叶片片片
3) 理论流量
H T
u22 g
u2ctg2 gD2b2
若离心泵的几何尺寸（b2、D2、β2）和转速n一定，则式可表示
为
表示HT∞与QT呈线性关系，该直线的斜率与叶 片形状β2有关，即 β2>90°时，B<0, HT∞随QT的增加而增大。 β2=90°时，B=0, HT∞与QT的无关。 β2<90°时，B>0, HT∞随QT的增加而减少。
Ne
轴功率 N ：电机输入到泵轴的功率，由于泵提供给流 体的实际扬程小于理论扬程，故泵由电机获得的轴功并不 能全部有效地转换为流体的机械能。
N Ne
有效功率 Ne：流体从泵获得的实际功率，可直
接由泵的流量和扬程求得
Ne = HgQρ
N QH 102
电机
泵
2. 离心泵特性曲线及其换算
用20C清水测定
包括 ：H~Q曲线(平坦型、陡降型、 驼峰型) N~Q曲线、 ~Q曲线
QgH
N
由图可见： Q，H ，N，
有最大值。
思考： ➢ 离心泵启动时均关闭 出口阀门，why？ ➢为什么Q＝0时，N0？
０2
高效区
与最高效率相比， 效率下降5％～8％
设计点
3.离心泵性能的改变和换算
1）液体性质的影响 （1）密度:
思考：泵壳的主要作用是什么？
①汇集液体，并导出液体； ②能量转换装置
轴封装置：离心泵工作时是泵轴旋转而泵壳不动，泵轴与泵 壳之间的密封。
作用：防止高压液体从泵壳内沿间隙漏出，或外界空气 漏入泵内。

化工原理之二 流体输送机械

化工原理之二 流体输送机械

第二章：液体输送机械在化工生产中,为了满足工艺条件的要求,常需把流体从一处送到另一处,有时还需提高流体的压强或将设备造成真空,这就需采用为流体提供能量的输送设备。

为液体提供能量的输送设备称为泵为气体提供能量的输送设备称为风机及压缩机。

它们都是化工厂最常用的通用设备,因此又称为通用机械。

为气体提供能量的输送设备称为风机及压缩机。

它们都是化工厂最常用的通用设备,因此又称为通用机械。

化工生产中被输送的流体是多种多样的,且在操作条件、输送量等方面也有较大的差别,所用的输送设备必须能满足生产上不同的要求。

化工生产又多为连续过程,如果过程骤然中断,可能会导致严重事故,因此要求输送设备在操作上安全可靠。

输送设备运行时要消耗动力,动力费用直接影响产品的成本,故要求各种输送设备能在较高的效率下运转,以减少动力消耗。

为此,必须了解流体输送设备的操作原理、主要结构与性能,以便合理地选择和使用这些通用机械。

第一节液体输送设备液体输送设备的种类很多,按照工作原理的不同,分为离心泵、往复泵、旋转泵与旋涡泵等几种。

其中,以离心泵在生产上应用最为广泛。

２－１－１离心泵一、离心泵的工作原理和主要部件(一) 离心泵的工作原理上图为一台离心泵。

它的基本部件是旋转的叶轮和固定的泵壳。

具有若干弯曲叶片的叶轮安装在泵壳内，并紧固于泵轴上,泵轴可有电动机带动旋转.泵壳中央的吸入口与吸入管路相连接，而在吸入管路底部装有底阀.侧旁的排出口与排出管路相连接,其上装有调节阀.离心泵在启动前需向壳内灌满被输送的液体，启动后泵轴带动叶轮一起旋转，迫使叶片内的液体旋转,液体在离心力的作用下从叶轮中心被抛向外缘并获得了能量，使叶轮外缘的液体静压强提高，流速增大，一般可达15～25m/s。

液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽而使液体的流速逐渐降低，部分动能转变为静压能.于是, 具有较高的压强的液体从泵的排出口进入排出管路,输送至所需的场所。

当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区.由于贮槽液面上方的压强大于泵吸入口处的压强，致使液体被吸进叶轮中心。

南工大化工原理《第二章流体输送机械》习题解答

《第二章流体输送机械》习题解答1）某盛有液体的圆筒容器，容器轴心线为铅垂向，液面水平，如附图中虚线所示。

当容器以等角速度ω绕容器轴线旋转，液面呈曲面状。

试证明：①液面为旋转抛物面。

②。

③液相内某一点（r，z）的压强。

式中ρ为液体密度。

解题给条件下回旋液相内满足的一般式为（常量）取圆柱坐标如图，当Z=0,r=0,P=P0,∵C=P故回旋液体种，一般式为①液面为P=P的等压面，为旋转抛物面②又即：h=∴H=2h③某一点（r,Z）的压强P:2）直径0.2m、高0.4m的空心圆桶内盛满水，圆筒定该中心处开有小孔通大气，液面和顶盖内侧面齐平，如附图所示，当圆筒以800rpm转速绕容器轴心线回旋，问：圆筒壁内侧最高点和最低点的液体压强各为多少？解取圆柱坐标如图，当Z=0,r=0,P=P0,∴C=P故回旋液体种，一般式为B点：Z=0,r=R=0.1m,C点:Z=-0.4m,r=0.1m,3）以碱液吸收混合器中的CO2的流程如附图所示。

已知：塔顶压强为0.45at （表压），碱液槽液面和塔内碱液出口处垂直高度差为10.5m，碱液流量为10m3/h，输液管规格是φ57×3.5mm，管长共45m（包括局部阻力的当量管长），碱液密度，粘度，管壁粗糙度。

试求：①输送每千克质量碱液所需轴功，J/kg。

②输送碱液所需有效功率，W。

解①,查得∴②4）在离心泵性能测定试验中，以2 泵汲入口处真空度为220mmHg，以孔板流量计及U形压差计测流量，孔板的孔径为35mm，采用汞为指示液，压差计读数，孔流系数，测得轴功率为1.92kW，已知泵的进、出口截面间的垂直高度差为0.2m。

求泵的效率η。

解5）IS65-40-200型离心泵在时的“扬程～流量”数据如下：V m3/h 7.5 12.5 15 m 13.2 12.5 11.8 He用该泵将低位槽的水输至高位槽。

输水管终端高于高位槽水面。

已知低位槽水面和输水管终端的垂直高度差为4.0m，管长80m（包括局部阻力的当量管长），输水管内径40mm，摩擦系数。

化工原理第二章.


u1

4qv
d12

4 15 103 3.14 0.12
1.91m/s
u2

4qv π d22

2.98 m/s
H 0 f ,12
H 0.5 2.55105 2.67104 2.982 1.912
1000 9.81
2 9.81
29.5m
能适应物料特性（如黏度、腐蚀性、易燃易爆、 含固体等）要求。
流体输送设备分类：
按流体类型 按工作原理
输送液体—泵(pumps) 输送气体—通风机、鼓风机、压缩机
及真空泵
离心式 往复式 旋转式 流体动力作用式
第一节 离心泵
一、基本结构及工作原理
离心泵(centrifugal pump)
1.基本结构
第二章 流体输送机械
1. 本章学习的目的 通过学习，了解制药化工中常用的流体输送机
械的基本结构、工作原理及操作特性，以便根据生 产工艺要求，合理地选择和正确使用输送机械，并 使之在高效率下可靠运行。 2. 本章重点掌握的内容
离心泵的基本结构、工作原理、操作特性、安 装及选型。
概述
生产过程中的流体输送一般有以下几种情况：
效率64％ 轴功率2.6kW
重量363N
(1)流量(qv):单位时间内泵所输送的液体体积。m3/s 常用单位为L/s或m3/h qv与泵的结构、尺寸、转速等有关 ，实际流量还与 管路特性有关。
(2)扬程或压头(H):是指单位重量（1N）液体流经 泵所获得的能量，单位：m 。H与泵的结构、转速 和流量有关。
旋转的叶轮(impeller) 固定的泵壳（Volute）
2、离心泵的工作原理

化工原理(第二版)第二章

3．允许吸上真空度H Hs，max=（Pa-P1）/ρ g Hs= Hs，max-0.3 Hg= Hs-u12/2g-Hf,o-1 Hs是泵生产厂家用20℃水作为实验介质，在贮槽液面压强为大 气压下测定的结果。若使用条件与此不符的时，应作如下的校正：

p0
g

p1
g

u12 2g
H f

p0
g

p1
g

u12 2g

pv
g


pv
g

H
f

p0
g
ha

pv
g
Hf

p0
g
h
pv
g
Hf
Hg max
47
（3）允许汽蚀余量的校正
h~20度清水，条件不同时要校正，校正曲线说明书
2. 离心泵的实际压头
实际压头比理论压头要小。具体原因如下： （1）叶片间的环流运动
主要取决于叶片数目、装置角2、叶轮大小、液体粘度等因素，而几 乎与流量大小无关。
c2 c2
23
阻 力 损 失
（2）水力损失 冲 击损 失 阻力损失 可近似视为与流速的平方呈正比
24
冲击损失 在设计流量下，此项损失最小。流量若偏离设计量越远， 冲击损失越大。
高效
区
设计点 Q
33
3．离心泵特性的影响因素
（1）流体的性质：
密度的影响
对 H~Q 曲线、~Q 曲线无影响，但N QgH ，
故，N~Q 曲线上移。
粘度的影响 当比 20℃清水的大时，H，N，
实验表明，当<20 厘斯时，对特性曲 线的影响很小，可忽略不计。

化工原理课后答案(中国石化出版社)_第2章____流体输送机械剖析

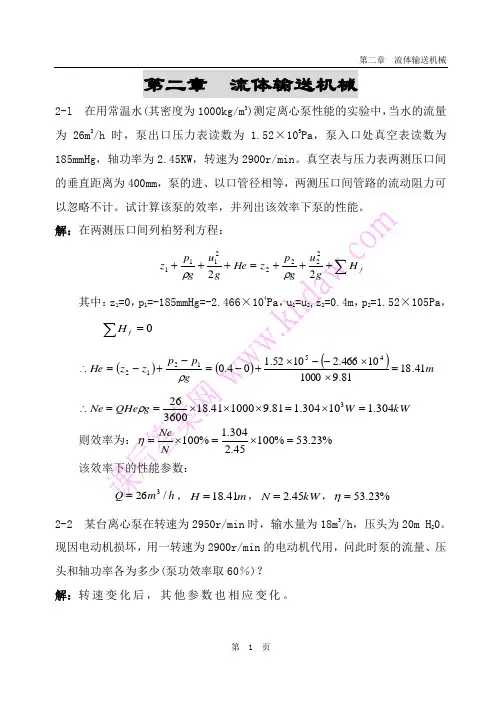

2-l 在用常温水(其密度为1000kg/m3)测定离心泵性能的实验中，当水的流量为26m3/h时，泵出口压力表读数为 1.52×105Pa，泵入口处真空表读数为185mmHg，轴功率为2.45KW，转速为2900r/min。

真空表与压力表两测压口间的垂直距离为400mm，泵的进、以口管径相等，两测压口间管路的流动阻力可解：×105Pa，18∴41m.∴0。

2-2 某台离心泵在转速为2950r/min时，输水量为18m3/h，压头为20m H2现因电动机损坏，用一转速为2900r/min的电动机代用，问此时泵的流量、压头和轴功率各为多少(泵功效率取60％)？解：转速变化后，其他参数也相应变化。

m 695.171829502900 '' 3=⋅⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛=Q n n Q O m H n n H 222H328.192029502900 ' '=⋅⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛= kW g Q H Ne 55.16.0/81.91000328.193600695.17/ ' ' '=⨯⨯⨯==ηρ 2-3己知80Y-60型离心泵输送常温水时的额定流量Q ＝50m 3/h ，额定压头H ＝60mH 20，转速n ＝2950r/min ，效率V ＝64％。

试求用该泵输送密度为700kg/m 3、粘度为1mm 2/S 的汽油和输送密度为820kg/m 3、粘度为35mm 2/S 的柴油时的性能参数。

解：设常温下水的密度为：3/1000m kg =ρ，粘度为：cP 1=μ输送汽油时：汽油的运动粘度s mm s mm /20/1221<=ν，则粘度的影响可忽略。

h m Q Q /5031==∴，m H H 601==汽油柱，%641==ηη 输送柴油时：柴油的运动粘度s mm s mm /20/35222>=ν，查图可得：%84=ηC ，%100=Q C ，%98=H C则：h m QC Q Q /5015032=⨯== m HC H H 8.5898.0602=⨯==柴油柱 538.084.064.02=⨯==ηηηCkW gH Q N 22.121000538.081.98208.5836005022222=⨯⨯⨯⨯==∴ηρ2-4 在海拔1000m 的高原上，使用一离心泵吸水，该泵的允许吸上真空高度为6.5m ，吸入管路中的全部阻力损失与速度头之和为3mH 20。
