化工原理：第二章 流体输送机械

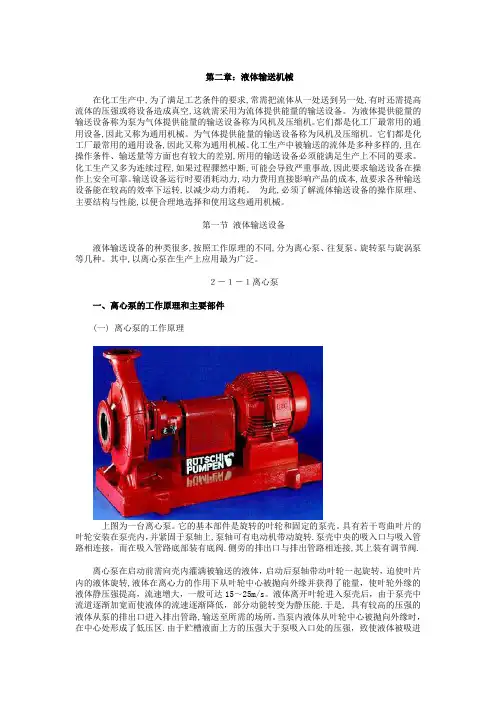

第二章：液体输送机械在化工生产中,为了满足工艺条件的要求,常需把流体从一处送到另一处,有时还需提高流体的压强或将设备造成真空,这就需采用为流体提供能量的输送设备。

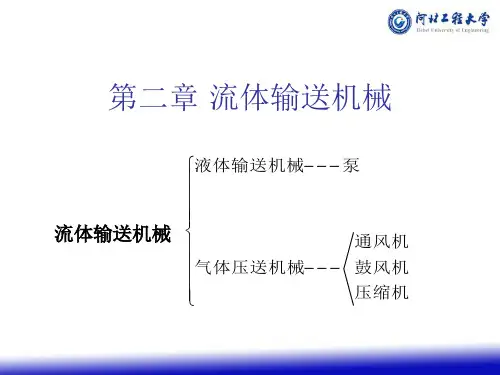

为液体提供能量的输送设备称为泵为气体提供能量的输送设备称为风机及压缩机。

它们都是化工厂最常用的通用设备,因此又称为通用机械。

为气体提供能量的输送设备称为风机及压缩机。

它们都是化工厂最常用的通用设备,因此又称为通用机械。

化工生产中被输送的流体是多种多样的,且在操作条件、输送量等方面也有较大的差别,所用的输送设备必须能满足生产上不同的要求。

化工生产又多为连续过程,如果过程骤然中断,可能会导致严重事故,因此要求输送设备在操作上安全可靠。

输送设备运行时要消耗动力,动力费用直接影响产品的成本,故要求各种输送设备能在较高的效率下运转,以减少动力消耗。

为此,必须了解流体输送设备的操作原理、主要结构与性能,以便合理地选择和使用这些通用机械。

第一节液体输送设备液体输送设备的种类很多,按照工作原理的不同,分为离心泵、往复泵、旋转泵与旋涡泵等几种。

其中,以离心泵在生产上应用最为广泛。

２－１－１离心泵一、离心泵的工作原理和主要部件(一) 离心泵的工作原理上图为一台离心泵。

它的基本部件是旋转的叶轮和固定的泵壳。

具有若干弯曲叶片的叶轮安装在泵壳内，并紧固于泵轴上,泵轴可有电动机带动旋转.泵壳中央的吸入口与吸入管路相连接，而在吸入管路底部装有底阀.侧旁的排出口与排出管路相连接,其上装有调节阀.离心泵在启动前需向壳内灌满被输送的液体，启动后泵轴带动叶轮一起旋转，迫使叶片内的液体旋转,液体在离心力的作用下从叶轮中心被抛向外缘并获得了能量，使叶轮外缘的液体静压强提高，流速增大，一般可达15～25m/s。

液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽而使液体的流速逐渐降低，部分动能转变为静压能.于是, 具有较高的压强的液体从泵的排出口进入排出管路,输送至所需的场所。

当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区.由于贮槽液面上方的压强大于泵吸入口处的压强，致使液体被吸进叶轮中心。

《第二章流体输送机械》习题解答1）某盛有液体的圆筒容器，容器轴心线为铅垂向，液面水平，如附图中虚线所示。

当容器以等角速度ω绕容器轴线旋转，液面呈曲面状。

试证明：①液面为旋转抛物面。

②。

③液相内某一点（r，z）的压强。

式中ρ为液体密度。

解题给条件下回旋液相内满足的一般式为（常量）取圆柱坐标如图，当Z=0,r=0,P=P0,∵C=P故回旋液体种，一般式为①液面为P=P的等压面，为旋转抛物面②又即：h=∴H=2h③某一点（r,Z）的压强P:2）直径0.2m、高0.4m的空心圆桶内盛满水，圆筒定该中心处开有小孔通大气，液面和顶盖内侧面齐平，如附图所示，当圆筒以800rpm转速绕容器轴心线回旋，问：圆筒壁内侧最高点和最低点的液体压强各为多少？解取圆柱坐标如图，当Z=0,r=0,P=P0,∴C=P故回旋液体种，一般式为B点：Z=0,r=R=0.1m,C点:Z=-0.4m,r=0.1m,3）以碱液吸收混合器中的CO2的流程如附图所示。

已知：塔顶压强为0.45at （表压），碱液槽液面和塔内碱液出口处垂直高度差为10.5m，碱液流量为10m3/h，输液管规格是φ57×3.5mm，管长共45m（包括局部阻力的当量管长），碱液密度，粘度，管壁粗糙度。

试求：①输送每千克质量碱液所需轴功，J/kg。

②输送碱液所需有效功率，W。

解①,查得∴②4）在离心泵性能测定试验中，以2 泵汲入口处真空度为220mmHg，以孔板流量计及U形压差计测流量，孔板的孔径为35mm，采用汞为指示液，压差计读数，孔流系数，测得轴功率为1.92kW，已知泵的进、出口截面间的垂直高度差为0.2m。

求泵的效率η。

解5）IS65-40-200型离心泵在时的“扬程～流量”数据如下：V m3/h 7.5 12.5 15 m 13.2 12.5 11.8 He用该泵将低位槽的水输至高位槽。

输水管终端高于高位槽水面。

已知低位槽水面和输水管终端的垂直高度差为4.0m，管长80m（包括局部阻力的当量管长），输水管内径40mm，摩擦系数。

第二章流体输送机械一、名词解释（每题2分）1、泵流量泵单位时间输送液体体积量2、压头流体输送设备为单位重量流体所提供的能量3、效率有效功率与轴功率的比值4、轴功率电机为泵轴所提供的功率5、理论压头具有无限多叶片的离心泵为单位重量理想流体所提供的能量6、气缚现象因为泵中存在气体而导致吸不上液体的现象7、离心泵特性曲线在一定转速下，离心泵主要性能参数与流量关系的曲线8、最佳工作点效率最高时所对应的工作点9、气蚀现象泵入口的压力低于所输送液体同温度的饱和蒸汽压力，液体汽化，产生对泵损害或吸不上液体10、安装高度泵正常工作时，泵入口到液面的垂直距离11、允许吸上真空度泵吸入口允许的最低真空度12、气蚀余量泵入口的动压头和静压头高于液体饱和蒸汽压头的数值13、泵的工作点管路特性曲线与泵的特性曲线的交点14、风压风机为单位体积的流体所提供的能量15、风量风机单位时间所输送的气体量，并以进口状态计二、单选择题（每题2分）1、用离心泵将水池的水抽吸到水塔中，若离心泵在正常操作范围内工作，开大出口阀门将导致（）Ａ送水量增加，整个管路阻力损失减少Ｂ送水量增加，整个管路阻力损失增大Ｃ送水量增加，泵的轴功率不变Ｄ送水量增加，泵的轴功率下降 A2、以下不是离心式通风机的性能参数( )Ａ风量Ｂ扬程Ｃ效率Ｄ静风压 B3、往复泵适用于( )Ａ大流量且流量要求特别均匀的场合Ｂ介质腐蚀性特别强的场合Ｃ流量较小，扬程较高的场合Ｄ投资较小的场合 C4、离心通风机的全风压等于( )Ａ静风压加通风机出口的动压Ｂ离心通风机出口与进口间的压差Ｃ离心通风机出口的压力Ｄ动风压加静风压 D5、以下型号的泵不是水泵( )ＡＢ型ＢＤ型ＣＦ型Ｄｓｈ型 C 6、离心泵的调节阀( )Ａ只能安在进口管路上Ｂ只能安在出口管路上Ｃ安装在进口管路和出口管路上均可Ｄ只能安在旁路上 B 7、离心泵的扬程，是指单位重量流体经过泵后以下能量的增加值( )Ａ包括内能在内的总能量Ｂ机械能Ｃ压能Ｄ位能（即实际的升扬高度）B8、流体经过泵后，压力增大∆p N/m2，则单位重量流体压能的增加为( )A ∆pB ∆p/ρC ∆p/ρgD ∆p/2g C9、离心泵的下列部件是用来将动能转变为压能( )A 泵壳和叶轮B 叶轮C 泵壳D 叶轮和导轮 C10、离心泵停车时要( )Ａ先关出口阀后断电Ｂ先断电后关出口阀Ｃ先关出口阀先断电均可Ｄ单级式的先断电，多级式的先关出口阀 A11、离心通风机的铭牌上标明的全风压为100mmH2O意思是( )A 输任何条件的气体介质全风压都达100mmH2OB 输送空气时不论流量多少，全风压都可达100mmH2OC 输送任何气体介质当效率最高时，全风压为100mmH2OD 输送20℃，101325Pa空气，在效率最高时，全风压为100mmH2O D12、离心泵的允许吸上真空高度与以下因素无关( )Ａ当地大气压力Ｂ输送液体的温度Ｃ流量Ｄ泵的吸入管路的长度 D13、如以∆h,允表示汽蚀余量时，p1,允表示泵入口处允许的最低压力，p v为操作温度下液体的饱和蒸汽压，u1为泵进口处的液速，则( )A p1,允= p v + ∆h,允B p1,允/ρg= p v/ρg+ ∆h,允－u12/2gC p1,允/ρg= p v/ρg+ ∆h,允D p1,允/ρg= p v/ρg+ ∆h,允＋u12/2g B14、以下种类的泵具有自吸能力( )Ａ往复泵Ｂ齿轮泵与漩涡泵Ｃ离心泵Ｄ旋转泵与漩涡泵 A15、如图示，列1--1与2--2截面的伯努利方程，为：H e＝∆z＋∆p/ρg＋∆(u2/2g)＋∑H f,1-2，则∆h f,1-2为( )A 泵的容积损失，水力损失及机械损失之和B 泵的容积损失与水力损失之和C 泵的水力损失D 测压点1至泵进口，以及泵出口至测压点2间的阻力损失D16、离心泵开动以前必须充满液体是为了防止发生( )Ａ气缚现象Ｂ汽蚀现象Ｃ汽化现象Ｄ气浮现象A17、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因( )Ａ水温太高Ｂ真空计坏了Ｃ吸入管路堵塞Ｄ排出管路堵塞C18、由阀门全开的条件算出在要求流量为V时所需扬程为H e/。

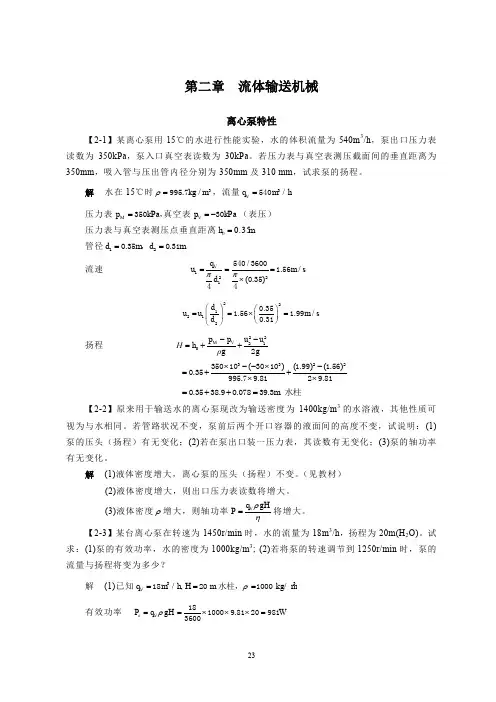

第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。

若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。

解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。

若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。

解 (1)液体密度增大，离心泵的压头（扬程）不变。

（见教材） (2)液体密度增大，则出口压力表读数将增大。

(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。

【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。

试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱，有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱 转速 /m i n 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。

《化工原理》内容提要第二章流体输送机械1. 基本概念1）离心泵的主要构件：叶轮和蜗壳2）泵的流量q v：指泵的单位时间内送出的液体体积，等于管路中的流量，这是输送任务所规定必须达到的输送量。

3）泵的压头（又称扬程）He是指泵向单位重量流体提供的能量。

4）流体输送机械的分类：动力式（叶轮式）、容积式（正位移式）、其他类型。

5）离心泵的主要构件：叶轮和蜗壳。

6）离心泵的主要性能参数：流量、扬程、效率、轴功率。

7）离心泵特性曲线：描述压头、轴功率、效率与流量关系的曲线。

8）离心泵的工作点：泵特性曲线与管路特性曲线的交点。

9）离心泵的调节：改变管路特性（阀门的开大关小，改变K值）；改变泵的特性（改变D、n，调节工作点）。

10）往复泵的结构：由泵缸、活塞、活塞杆、吸入和排出单向阀（活门）构成，有电动和汽动两种驱动形式。

2. 基本原理1）离心泵的工作原理：电动机经泵轴带动叶轮旋转，叶片间的液体在离心力作用下，沿叶片间的通道从叶轮中心进口处甩向叶轮外围，以很高速度汇入泵壳；液体经泵壳将大部分动能转变为静压能，以较高压力从压出口进入排出管。

2）泵的汽蚀现象：当水泵叶轮中心进口出压力低于操作温度下被输送液体的饱和蒸汽压时，液体将发生沸腾部分汽化。

所生成的汽泡，在随液体从叶轮进口向叶轮外围流动时，因压强升高，气泡立即凝聚。

高速度冲向原空间，在冲击点处产生高频高压强冲击。

当气泡的凝结发生在叶轮表面时，气泡周围液体在高压作用下如细小的高频水锤撞击叶片，加之气泡中可能带有氧气等对金属材料发生化学腐蚀作用，将导致叶片过早损坏。

3）离心泵的选用原则：①根据被输送液体的性质确定泵的类型；②确定输送系统的流量和所需压头；③根据所需流量和压头确定泵的型号。

4）往复泵的工作原理：活塞往复运动，在泵缸中造成容积的变化并形成负压和正压，完成一次吸入和排出。

5）气体输送的特点：气体的密度相对液体很小，①动力消耗大；②气体输送机械体积一般都很庞大；③输送机械内部气体压力变化的同时，体积和温度也将随之发生变化。
