化工原理-第二章-流体输送机械教材

化工原理-第二章-流体输送设备一、选择题1、离心泵开动以前必须充满液体是为了防止发生（）。

AA. 气缚现象；B. 汽蚀现象；C. 汽化现象；D. 气浮现象。

2、离心泵最常用的调节方法是（）。

BA. 改变吸入管路中阀门开度；B. 改变压出管路中阀门的开度；C. 安置回流支路，改变循环量的大小；D. 车削离心泵的叶轮。

3、离心泵的扬程，是指单位重量流体经过泵后获得的（）。

BA. 包括内能在内的总能量；B. 机械能；C. 压能；D. 位能（即实际的升扬高度）。

4、离心泵的扬程是（）。

DA. 实际的升扬高度；B. 泵的吸液高度；C. 液体出泵和进泵的压差换算成液柱高度D. 单位重量液体出泵和进泵的机械能差值。

5、某同学进行离心泵特性曲线测定实验，启动泵后，出水管不出水，泵进口处真空计指示真空度很高，他对故障原因作出了正确判断，排除了故障，你认为以下可能的原因中，哪一个是真正的原因（）。

CA. 水温太高；B. 真空计坏了；C. 吸入管路堵塞；D. 排出管路堵塞。

6、为避免发生气蚀现象，应使离心泵内的最低压力（）输送温度下液体的饱和蒸汽压。

AA. 大于；B. 小于；C. 等于。

7、流量调节，离心泵常用（），往复泵常用（）。

A；CA. 出口阀B. 进口阀C. 旁路阀8、欲送润滑油到高压压缩机的气缸中，应采用（）。

输送大流量，低粘度的液体应采用（）。

C；AA. 离心泵；B. 往复泵；C. 齿轮泵。

9、1m3气体经风机所获得能量，称为（）。

AA. 全风压；B. 静风压；C. 扬程。

10、往复泵在启动之前，必须将出口阀（）。

AA. 打开；B. 关闭；C. 半开。

11、用离心泵从河中抽水，当河面水位下降时，泵提供的流量减少了，其原因是（）。

CA. 发生了气缚现象；B. 泵特性曲线变了；C. 管路特性曲线变了。

12、离心泵启动前____ ，是为了防止气缚现象发生。

DA 灌水；B 放气；C 灌油；D 灌泵。

13、离心泵装置中____ 的滤网可以阻拦液体中的固体颗粒被吸入而堵塞管道和泵壳。

第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。

若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。

解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。

若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。

解 (1)液体密度增大，离心泵的压头（扬程）不变。

（见教材） (2)液体密度增大，则出口压力表读数将增大。

(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。

【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。

试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱转速/min 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。

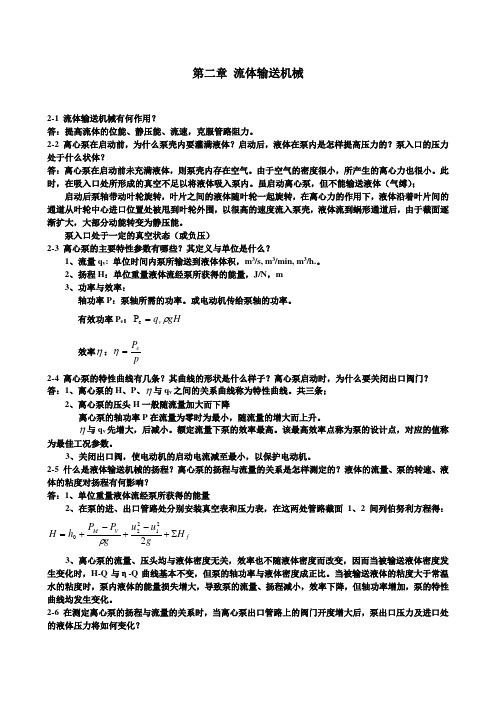

第二章 流体输送机械2-1 流体输送机械有何作用？答：提高流体的位能、静压能、流速，克服管路阻力。

2-2 离心泵在启动前，为什么泵壳内要灌满液体？启动后，液体在泵内是怎样提高压力的？泵入口的压力处于什么状体？答：离心泵在启动前未充满液体，则泵壳内存在空气。

由于空气的密度很小，所产生的离心力也很小。

此时，在吸入口处所形成的真空不足以将液体吸入泵内。

虽启动离心泵，但不能输送液体（气缚）；启动后泵轴带动叶轮旋转，叶片之间的液体随叶轮一起旋转，在离心力的作用下，液体沿着叶片间的通道从叶轮中心进口位置处被甩到叶轮外围，以很高的速度流入泵壳，液体流到蜗形通道后，由于截面逐渐扩大，大部分动能转变为静压能。

泵入口处于一定的真空状态（或负压）2-3 离心泵的主要特性参数有哪些？其定义与单位是什么？1、流量q v : 单位时间内泵所输送到液体体积，m 3/s, m 3/min, m 3/h.。

2、扬程H ：单位重量液体流经泵所获得的能量，J/N ，m3、功率与效率：轴功率P ：泵轴所需的功率。

或电动机传给泵轴的功率。

有效功率P e ：gH q v ρ=e P效率η：pP e =η 2-4 离心泵的特性曲线有几条？其曲线的形状是什么样子？离心泵启动时，为什么要关闭出口阀门？ 答：1、离心泵的H 、P 、η与q v 之间的关系曲线称为特性曲线。

共三条；2、离心泵的压头H 一般随流量加大而下降离心泵的轴功率P 在流量为零时为最小，随流量的增大而上升。

η与q v 先增大，后减小。

额定流量下泵的效率最高。

该最高效率点称为泵的设计点，对应的值称为最佳工况参数。

3、关闭出口阀，使电动机的启动电流减至最小，以保护电动机。

2-5 什么是液体输送机械的扬程？离心泵的扬程与流量的关系是怎样测定的？液体的流量、泵的转速、液体的粘度对扬程有何影响？答：1、单位重量液体流经泵所获得的能量2、在泵的进、出口管路处分别安装真空表和压力表，在这两处管路截面1、2间列伯努利方程得：f V M H gu u g P P h H ∑+-+-+=221220ρ 3、离心泵的流量、压头均与液体密度无关，效率也不随液体密度而改变，因而当被输送液体密度发生变化时，H-Q 与η-Q 曲线基本不变，但泵的轴功率与液体密度成正比。

化工原理(管国锋主编第三版)课后习题答案2流体输送机械题号或许会与书本有些不同第2章流体输送机械1）某盛有液体的圆筒容器，容器轴心线为铅垂向，液面水平，如附图中虚线所示。

当容器以等角速度ω绕容器轴线旋转，液面呈曲面状。

试证明：①液面为旋转抛物面。

②。

③液相内某一点（r，z）的压强。

式中ρ为液体密度。

解题给条件下回旋液相内满足的一般式为P gz22r2 C （常量）取圆柱坐标如图，当Z=0,r=0,P=P0,∵C=P0 故回旋液体种，一般式为p gz22r2 p0① 液面为P=P0的等压面22r 0,Z222gr2，为旋转抛物面②H22g2R2又Rh0 Z2 rdrr2grr3dr2R4即：h0=2R24g∴H=2h0③某一点（r,Z）的压强P:P P0 gh22r P0 g(22r22gZ)题号或许会与书本有些不同2）直径0.2m、高0.4m的空心圆桶内盛满水，圆筒定该中心处开有小孔通大气，液面与顶盖内侧面齐平，如附图所示，当圆筒以800rpm转速绕容器轴心线回旋，问：圆筒壁内侧最高点与最低点的液体压强各为多少？解P gz22取圆柱坐标如图，当Z=0,r=0, P=P0 ,∴C=P0故回旋液体种，一般式为p gz22r2 p0B点：Z=0,r=R=0.1m,PB P0 C点:Z=-0.4m,r=0.1m,PC P0 gZ22R2***-*****(2 )2 0.12 3.51 104Pa 26022r2 1000 9.81 ( 0.4)***-*****(2 )2 0.12 3.90 104Pa2603）以碱液吸收混合器中的CO2的流程如附图所示。

已知：塔顶压强为0.45at（表压），碱液槽液面与塔内碱液出口处垂直高度差为10.5m，碱液流量为10m3/h，输液管规格是φ57×3.5mm，管长共45m（包括局部阻力的当量管长），碱液密度，粘度，管壁粗糙度。

试求：①输送每千克质量碱液所需轴功，J/kg。

《第二章流体输送机械》习题解答1）某盛有液体的圆筒容器，容器轴心线为铅垂向，液面水平，如附图中虚线所示。

当容器以等角速度ω绕容器轴线旋转，液面呈曲面状。

试证明：①液面为旋转抛物面。

②。

③液相内某一点（r，z）的压强。

式中ρ为液体密度。

解题给条件下回旋液相内满足的一般式为（常量）取圆柱坐标如图，当Z=0,r=0,P=P0,∵C=P故回旋液体种，一般式为①液面为P=P的等压面，为旋转抛物面②又即：h=∴H=2h③某一点（r,Z）的压强P:2）直径0.2m、高0.4m的空心圆桶内盛满水，圆筒定该中心处开有小孔通大气，液面和顶盖内侧面齐平，如附图所示，当圆筒以800rpm转速绕容器轴心线回旋，问：圆筒壁内侧最高点和最低点的液体压强各为多少？解取圆柱坐标如图，当Z=0,r=0,P=P0,∴C=P故回旋液体种，一般式为B点：Z=0,r=R=0.1m,C点:Z=-0.4m,r=0.1m,3）以碱液吸收混合器中的CO2的流程如附图所示。

已知：塔顶压强为0.45at （表压），碱液槽液面和塔内碱液出口处垂直高度差为10.5m，碱液流量为10m3/h，输液管规格是φ57×3.5mm，管长共45m（包括局部阻力的当量管长），碱液密度，粘度，管壁粗糙度。

试求：①输送每千克质量碱液所需轴功，J/kg。

②输送碱液所需有效功率，W。

解①,查得∴②4）在离心泵性能测定试验中，以2 泵汲入口处真空度为220mmHg，以孔板流量计及U形压差计测流量，孔板的孔径为35mm，采用汞为指示液，压差计读数，孔流系数，测得轴功率为1.92kW，已知泵的进、出口截面间的垂直高度差为0.2m。

求泵的效率η。

解5）IS65-40-200型离心泵在时的“扬程～流量”数据如下：V m3/h 7.5 12.5 15 m 13.2 12.5 11.8 He用该泵将低位槽的水输至高位槽。

输水管终端高于高位槽水面。

已知低位槽水面和输水管终端的垂直高度差为4.0m，管长80m（包括局部阻力的当量管长），输水管内径40mm，摩擦系数。

第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。

若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。

解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压）压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。

若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。

解 (1)液体密度增大，离心泵的压头（扬程）不变。

（见教材） (2)液体密度增大，则出口压力表读数将增大。

(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。

【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。

试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱，有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱转速/m i n 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。

第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。

若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。

解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。

若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。

解 (1)液体密度增大，离心泵的压头（扬程）不变。

（见教材） (2)液体密度增大，则出口压力表读数将增大。

(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。

【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。

试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱，有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱 转速 /min 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。

第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。

若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。

解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。

若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。

解 (1)液体密度增大，离心泵的压头（扬程）不变。

（见教材） (2)液体密度增大，则出口压力表读数将增大。

(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
