钢轨轻伤和重伤标准1--19钢轨折断标准:1、钢轨全截面至少断成两部分;2、裂纹已经贯通整个轨头截面;3、裂纹已经贯通整个轨底截面;4、允许速度大于120km/h区段钢轨顶面有长大于50mm,深大于10mm的掉块,允许速度大于160km/h区段钢轨顶面有长大于30mm,深大于5mm的掉块。
9钢轨重伤标准(文字补充部分)1、钢轨内部有裂纹:包括核伤(含黑核、白核)、钢轨纵向裂纹等;2、钢轨表面有裂纹:包括螺孔裂纹、轨头下颚裂纹(透绣)、轨腰水平裂纹、轨头纵向裂纹、轨底裂纹等(不含轮轨接触疲劳引起轨顶面表面或近表面是鱼鳞裂纹);3、轨头下颚透绣长度超过30mm;4、钢轨在任何部位变形(轨头扩大,轨腰扭曲或鼓包),经确认内部有暗裂;5、钢轨探伤人员和线路(检查)工长认为有影响安全的其他缺陷。
9钢轨伤损标记1—49钢轨头部磨耗轻伤标准1—2注:1总磨耗=垂直磨耗+1/2侧面磨耗。
2、垂直磨耗在钢轨顶面1/3处(标准工作边)测量。
3、侧面磨耗在钢轨踏面(按标准断面)下16mm处测量。
9钢轨头部磨耗重伤标准1—39道岔伤损标准:2010年1月监控车间一、高锰钢整铸辙岔轻伤标准(含可动心轨辙岔中高锰钢整铸翼轨、岔跟座)1、辙岔心宽40mm断面处,辙岔心垂直磨耗(不含翼轨加高部分),50kg/m及以下部分,在正线上超过4mm,在到发现上超过6mm,其他站线上超过8mm;60kg/m及以上钢轨,在允许速度超过120km/h正线上超过4mm,其他正线上超过6mm,到发线上超过8mm,其他站线上超过10mm;可动心轨宽40mm断面及可动心宽20mm断面对应的翼轨垂直磨耗(不含翼轨加高部分)超过4mm.2、辙岔顶面和侧面的任何部位有裂纹。
3、辙岔心、辙岔翼轨面剥落掉块,在允许速度大于120km/h 的线路上长度超过15mm,且深度超过 1.5mm;在其他线路上长度超过15mm,且深度超过3mm.4、钢轨探伤人员和线路(检查)工长认为有伤损的辙岔。
铁道部、铁运2006(146)铁路线路修理规则钢轨、尖轨、可动心轨、辙叉伤损标准第3.4.3条钢轨伤损按程度分为轻伤、重伤和折断三类。
一、钢轨轻伤和重伤标准钢轨轻伤和重伤标准见表3.4.3—1、表3.4.3—2和表3.4.3—3。
探伤人员、线路(检查)工长认为钢轨有伤损时,也可判为轻伤或重伤。
二、钢轨折断标准钢轨折断是指发生下列情况之一者:1.钢轨全截面断裂;2.裂纹贯通整个轨头截面;3.裂纹贯通整个轨底截面;4.允许速度不大于160km/h区段钢轨顶面上有长度大于50mm且深度大于10mm的掉块,允许速度大于160km/h区段钢轨顶面上有长度大于30 mm且深度大于5 mm的掉块。
②垂直磨耗在钢轨顶面宽1/3处(距标准工作边)测量。
③侧面磨耗在钢轨踏面(按标准断面)下16 mm.处测量。
普通线路和无缝线路缓冲区的重伤和折断钢轨应及时更换。
换下的重伤和折断钢轨应有明显的标记,防止再用。
无缝线路钢轨重伤和折断,应按第4.6.10条的规定处理。
在桥上或隧道内的轻伤钢轨,应及时进行更换或处理。
第3.9.7条尖轨、可动心轨有下列伤损或病害,应及时修理或更换:一、尖轨尖端与基本轨或可动心轨尖端与翼轨不靠贴大于1mm。
二、尖轨、可动心轨侧弯造成轨距不符合规定。
三、尖轨、可动心轨顶面宽50mm及以上断面处,尖轨顶面低于基本轨顶面、可动心轨顶面低于翼轨顶面2 mm及以上。
四、尖轨、可动心轨顶面宽50nm及以下断面处,尖轨顶面高于基本轨顶面、可动心轨顶面高于翼轨顶面2 mm及以上。
五、尖轨、可动心轨工作面伤损,继续发展,轮缘有爬上尖轨、可动心轨的可能。
六、内锁闭道岔两尖轨相互脱离时,分动外锁闭道岔两尖轨与连接装置相互分离或外锁闭装置失效时。
七、其他伤损达到钢轨轻伤标准时。
第3.9.8条基本轨有下列伤损或病害,应及时修理或更换:一、曲股基本轨的弯折点位置或弯折尺寸不符合要求,造成轨距不符合规定。
二、基本轨垂直磨耗,50kg/m及以下钢轨,在正线上超过6mm,到发线上超过8mm,其他站线上超过10mm;60kg/m及以上钢轨,在允许速度大于120km /h的正线上超过6mm,其他正线上超过8mm,到发线上超过10mm,其他站线上超过11 mm(33 kg/m及其以下钢轨由铁路局稠定)。

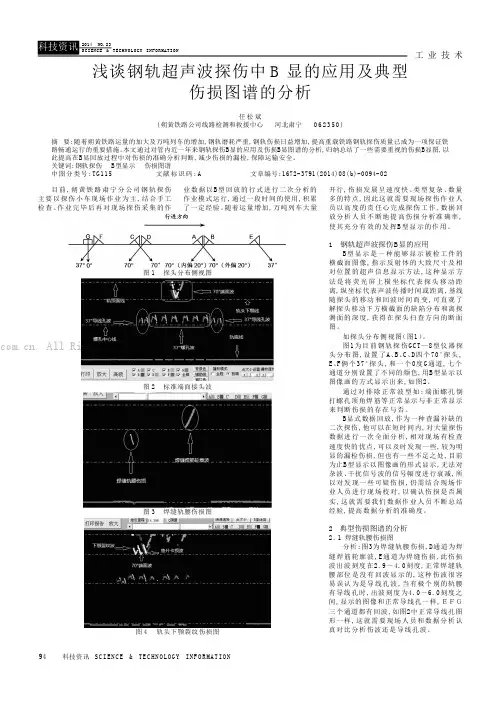

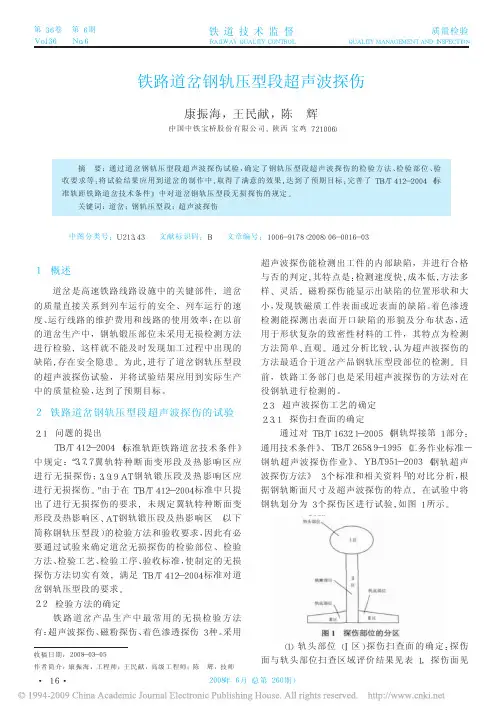

94科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N工 业 技 术目前,朔黄铁路肃宁分公司钢轨探伤主要以探伤小车现场作业为主,结合手工检查。
作业完毕后再对现场探伤采集的作业数据以B 型回放的行式进行二次分析的作业模式运行,通过一段时间的使用,积累了一定经验。
随着运量增加,万吨列车大量开行,伤损发展呈速度快、类型复杂、数量多的特点,因此这就需要现场探伤作业人员以高度的责任心完成探伤工作,数据回放分析人员不断地提高伤损分析准确率,使其充分有效的发挥B 型显示的作用。
1 钢轨超声波探伤B显的应用B 型显示是一种能够显示被检工件的横截面图像,指示反射体的大致尺寸及相对位置的超声信息显示方法,这种显示方法是将荧光屏上横坐标代表探头移动距离,纵坐标代表声波传播时间或距离,基线随探头的移动和回波时间而变,可直观了解探头移动下方横截面的缺陷分布和离探测面的深度,获得在探头扫查方向的断面图。
如探头分布侧视图(图1)。
图1为目前钢轨探伤GCT—8型仪器探头分布图,设置了A、B、C、D四个70°探头,E、F俩个37°探头,和一个0度G通道,七个通道分别设置了不同的颜色,用B型显示以图像画的方式显示出来,如图2。
通过对排除正常波型如:端面螺孔倒打螺孔顶角焊筋等正常显示与非正常显示来判断伤损的存在与否。
B显式数据回放,作为一种查漏补缺的二次探伤,他可以在短时间内,对大量探伤数据进行一次全面分析,相对现场有检查速度快的优点,可以及时发现一些,较为明显的漏检伤损,但也有一些不足之处,目前为止B型显示以图像画的形式显示,无法对杂波、干扰信号波的信号幅度进行衰减,所以对发现一些可疑伤损,仍需结合现场作业人员进行现场校对,以确认伤损是否属实,这就需要我们数据作业人员不断总结经验,提高数据分析的准确度。
2 典型伤损图谱的分析2.1焊缝轨腰伤损图分析:图3为焊缝轨腰伤损,D通道为焊缝焊筋轮廓波,E 通道为焊缝伤损,此伤损波出波刻度在2.9~4.0刻度,正常焊缝轨腰部位是没有回波显示的,这种伤波很容易误认为是导线孔波,当有极个别的轨腰有导线孔时,出波刻度为4.0~6.0刻度之间,显示的图像和正常导线孔一样,EFG三个通道都有回波,如图2中正常导线孔图形一样,这就需要现场人员和数据分析认真对比分析伤波还是导线孔波。
