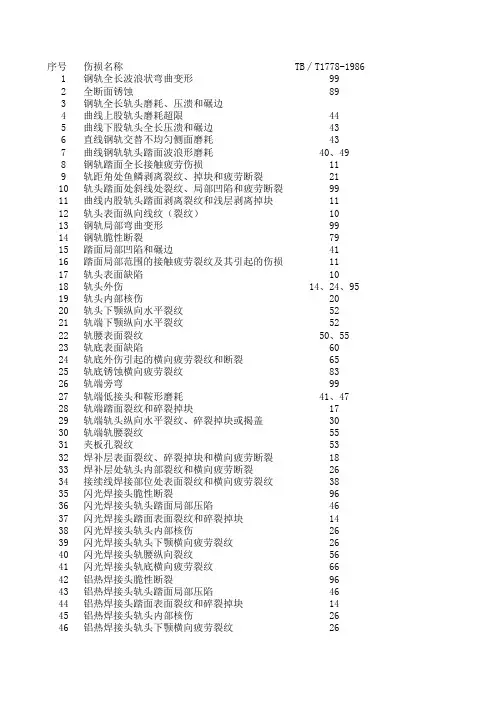

序号伤损名称TB∕T1778-1986 1钢轨全长波浪状弯曲变形992全断面锈蚀893钢轨全长轨头磨耗、压溃和碾边4曲线上股轨头磨耗超限445曲线下股轨头全长压溃和碾边436直线钢轨交替不均匀侧面磨耗437曲线钢轨轨头踏面波浪形磨耗40、49 8钢轨踏面全长接触疲劳伤损119轨距角处鱼鳞剥离裂纹、掉块和疲劳断裂2110轨头踏面处斜线处裂纹、局部凹陷和疲劳断裂9911曲线内股轨头踏面剥离裂纹和浅层剥离掉块1112轨头表面纵向线纹(裂纹)1013钢轨局部弯曲变形9914钢轨脆性断裂7915踏面局部凹陷和碾边4116踏面局部范围的接触疲劳裂纹及其引起的伤损1117轨头表面缺陷1018轨头外伤14、24、95 19轨头内部核伤2020轨头下颚纵向水平裂纹5221轨端下颚纵向水平裂纹5222轨腰表面裂纹50、55 23轨底表面缺陷6024轨底外伤引起的横向疲劳裂纹和断裂6525轨底锈蚀横向疲劳裂纹8326轨端旁弯9927轨端低接头和鞍形磨耗41、47 28轨端踏面裂纹和碎裂掉块1729轨端轨头纵向水平裂纹、碎裂掉块或揭盖3030轨端轨腰裂纹5531夹板孔裂纹5332焊补层表面裂纹、碎裂掉块和横向疲劳断裂1833焊补层处轨头内部裂纹和横向疲劳断裂2634接续线焊接部位处表面裂纹和横向疲劳裂纹3835闪光焊接头脆性断裂9636闪光焊接头轨头踏面局部压陷4637闪光焊接头踏面表面裂纹和碎裂掉块1438闪光焊接头轨头内部核伤2639闪光焊接头轨头下颚横向疲劳裂纹2640闪光焊接头轨腰纵向裂纹5641闪光焊接头轨底横向疲劳裂纹6642铝热焊接头脆性断裂9643铝热焊接头轨头踏面局部压陷4644铝热焊接头踏面表面裂纹和碎裂掉块1445铝热焊接头轨头内部核伤2646铝热焊接头轨头下颚横向疲劳裂纹2647铝热焊接头轨腰纵向裂纹56 48铝热焊接头轨底横向疲劳裂纹66 49气压焊接头脆性断裂96 50气压焊接头轨头踏面局部压陷46 51气压焊接头踏面表面裂纹和碎裂掉块14 52气压焊接头轨头内部核伤26 53气压焊接头轨头下颚横向疲劳裂纹26 54气压焊接头轨腰纵向裂纹56 55气压焊接头轨底横向疲劳裂纹66。

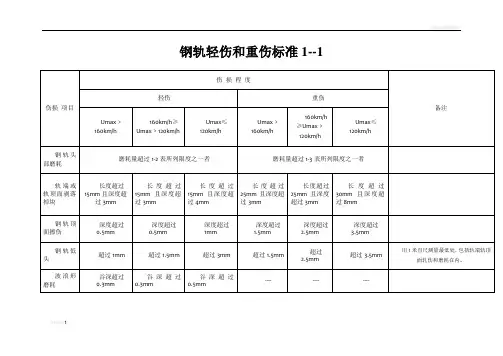

钢轨轻伤和重伤标准1--19钢轨折断标准:1、钢轨全截面至少断成两部分;2、裂纹已经贯通整个轨头截面;3、裂纹已经贯通整个轨底截面;4、允许速度大于120km/h区段钢轨顶面有长大于50mm,深大于10mm的掉块,允许速度大于160km/h区段钢轨顶面有长大于30mm,深大于5mm的掉块。
9钢轨重伤标准(文字补充部分)1、钢轨内部有裂纹:包括核伤(含黑核、白核)、钢轨纵向裂纹等;2、钢轨表面有裂纹:包括螺孔裂纹、轨头下颚裂纹(透绣)、轨腰水平裂纹、轨头纵向裂纹、轨底裂纹等(不含轮轨接触疲劳引起轨顶面表面或近表面是鱼鳞裂纹);3、轨头下颚透绣长度超过30mm;4、钢轨在任何部位变形(轨头扩大,轨腰扭曲或鼓包),经确认内部有暗裂;5、钢轨探伤人员和线路(检查)工长认为有影响安全的其他缺陷。
9钢轨伤损标记1—49钢轨头部磨耗轻伤标准1—2注:1总磨耗=垂直磨耗+1/2侧面磨耗。
2、垂直磨耗在钢轨顶面1/3处(标准工作边)测量。
3、侧面磨耗在钢轨踏面(按标准断面)下16mm处测量。
9钢轨头部磨耗重伤标准1—39道岔伤损标准:2010年1月监控车间一、高锰钢整铸辙岔轻伤标准(含可动心轨辙岔中高锰钢整铸翼轨、岔跟座)1、辙岔心宽40mm断面处,辙岔心垂直磨耗(不含翼轨加高部分),50kg/m及以下部分,在正线上超过4mm,在到发现上超过6mm,其他站线上超过8mm;60kg/m及以上钢轨,在允许速度超过120km/h正线上超过4mm,其他正线上超过6mm,到发线上超过8mm,其他站线上超过10mm;可动心轨宽40mm断面及可动心宽20mm断面对应的翼轨垂直磨耗(不含翼轨加高部分)超过4mm.2、辙岔顶面和侧面的任何部位有裂纹。
3、辙岔心、辙岔翼轨面剥落掉块,在允许速度大于120km/h 的线路上长度超过15mm,且深度超过 1.5mm;在其他线路上长度超过15mm,且深度超过3mm.4、钢轨探伤人员和线路(检查)工长认为有伤损的辙岔。
钢轨轻伤和重伤标准1--19钢轨折断标准:1、钢轨全截面至少断成两部分;2、裂纹已经贯通整个轨头截面;3、裂纹已经贯通整个轨底截面;4、允许速度大于120km/h区段钢轨顶面有长大于50mm,深大于10mm的掉块,允许速度大于160km/h区段钢轨顶面有长大于30mm,深大于5mm的掉块。
9钢轨重伤标准(文字补充部分)1、钢轨内部有裂纹:包括核伤(含黑核、白核)、钢轨纵向裂纹等;2、钢轨表面有裂纹:包括螺孔裂纹、轨头下颚裂纹(透绣)、轨腰水平裂纹、轨头纵向裂纹、轨底裂纹等(不含轮轨接触疲劳引起轨顶面表面或近表面是鱼鳞裂纹);3、轨头下颚透绣长度超过30mm;4、钢轨在任何部位变形(轨头扩大,轨腰扭曲或鼓包),经确认内部有暗裂;5、钢轨探伤人员和线路(检查)工长认为有影响安全的其他缺陷。
9钢轨伤损标记1—49钢轨头部磨耗轻伤标准1—2注:1总磨耗=垂直磨耗+1/2侧面磨耗。
2、垂直磨耗在钢轨顶面1/3处(标准工作边)测量。
3、侧面磨耗在钢轨踏面(按标准断面)下16mm处测量。
9钢轨头部磨耗重伤标准1—39道岔伤损标准:2010年1月监控车间一、高锰钢整铸辙岔轻伤标准(含可动心轨辙岔中高锰钢整铸翼轨、岔跟座)1、辙岔心宽40mm断面处,辙岔心垂直磨耗(不含翼轨加高部分),50kg/m及以下部分,在正线上超过4mm,在到发现上超过6mm,其他站线上超过8mm;60kg/m及以上钢轨,在允许速度超过120km/h正线上超过4mm,其他正线上超过6mm,到发线上超过8mm,其他站线上超过10mm;可动心轨宽40mm断面及可动心宽20mm断面对应的翼轨垂直磨耗(不含翼轨加高部分)超过4mm.2、辙岔顶面和侧面的任何部位有裂纹。
3、辙岔心、辙岔翼轨面剥落掉块,在允许速度大于120km/h 的线路上长度超过15mm,且深度超过 1.5mm;在其他线路上长度超过15mm,且深度超过3mm.4、钢轨探伤人员和线路(检查)工长认为有伤损的辙岔。
铁道部、铁运2006(146)铁路线路修理规则钢轨、尖轨、可动心轨、辙叉伤损标准第3.4.3条钢轨伤损按程度分为轻伤、重伤和折断三类。
一、钢轨轻伤和重伤标准钢轨轻伤和重伤标准见表3.4.3—1、表3.4.3—2和表3.4.3—3。
探伤人员、线路(检查)工长认为钢轨有伤损时,也可判为轻伤或重伤。
二、钢轨折断标准钢轨折断是指发生下列情况之一者:1.钢轨全截面断裂;2.裂纹贯通整个轨头截面;3.裂纹贯通整个轨底截面;4.允许速度不大于160km/h区段钢轨顶面上有长度大于50mm且深度大于10mm的掉块,允许速度大于160km/h区段钢轨顶面上有长度大于30 mm且深度大于5 mm的掉块。
②垂直磨耗在钢轨顶面宽1/3处(距标准工作边)测量。
③侧面磨耗在钢轨踏面(按标准断面)下16 mm.处测量。
普通线路和无缝线路缓冲区的重伤和折断钢轨应及时更换。
换下的重伤和折断钢轨应有明显的标记,防止再用。
无缝线路钢轨重伤和折断,应按第4.6.10条的规定处理。
在桥上或隧道内的轻伤钢轨,应及时进行更换或处理。
第3.9.7条尖轨、可动心轨有下列伤损或病害,应及时修理或更换:一、尖轨尖端与基本轨或可动心轨尖端与翼轨不靠贴大于1mm。
二、尖轨、可动心轨侧弯造成轨距不符合规定。
三、尖轨、可动心轨顶面宽50mm及以上断面处,尖轨顶面低于基本轨顶面、可动心轨顶面低于翼轨顶面2 mm及以上。
四、尖轨、可动心轨顶面宽50nm及以下断面处,尖轨顶面高于基本轨顶面、可动心轨顶面高于翼轨顶面2 mm及以上。
五、尖轨、可动心轨工作面伤损,继续发展,轮缘有爬上尖轨、可动心轨的可能。
六、内锁闭道岔两尖轨相互脱离时,分动外锁闭道岔两尖轨与连接装置相互分离或外锁闭装置失效时。
七、其他伤损达到钢轨轻伤标准时。
第3.9.8条基本轨有下列伤损或病害,应及时修理或更换:一、曲股基本轨的弯折点位置或弯折尺寸不符合要求,造成轨距不符合规定。
二、基本轨垂直磨耗,50kg/m及以下钢轨,在正线上超过6mm,到发线上超过8mm,其他站线上超过10mm;60kg/m及以上钢轨,在允许速度大于120km /h的正线上超过6mm,其他正线上超过8mm,到发线上超过10mm,其他站线上超过11 mm(33 kg/m及其以下钢轨由铁路局稠定)。
钢轨轻伤和重伤标准1--11钢轨折断标准:1、钢轨全截面至少断成两部分;2、裂纹已经贯通整个轨头截面;3、裂纹已经贯通整个轨底截面;4、允许速度大于120km/h区段钢轨顶面有长大于50mm,深大于10mm的掉块,允许速度大于160km/h 区段钢轨顶面有长大于30mm,深大于5mm的掉块。
2钢轨重伤标准(文字补充部分)1、钢轨内部有裂纹:包括核伤(含黑核、白核)、钢轨纵向裂纹等;2、钢轨表面有裂纹:包括螺孔裂纹、轨头下颚裂纹(透绣)、轨腰水平裂纹、轨头纵向裂纹、轨底裂纹等(不含轮轨接触疲劳引起轨顶面表面或近表面是鱼鳞裂纹);3、轨头下颚透绣长度超过30mm;4、钢轨在任何部位变形(轨头扩大,轨腰扭曲或鼓包),经确认内部有暗裂;5、钢轨探伤人员和线路(检查)工长认为有影响安全的其他缺陷。
3钢轨伤损标记1—44钢轨头部磨耗轻伤标准1—2注:1总磨耗=垂直磨耗+1/2侧面磨耗。
2、垂直磨耗在钢轨顶面1/3处(标准工作边)测量。
3、侧面磨耗在钢轨踏面(按标准断面)下16mm处测量。
5钢轨头部磨耗重伤标准1—36道岔伤损标准:2010年1月监控车间一、锰钢整铸辙岔轻伤标准(含可动心轨辙岔中高锰钢整铸翼轨、岔跟座)1、岔心宽40mm断面处,辙岔心垂直磨耗(不含翼轨加高部分),50kg/m及以下部分,在正线上超过4mm,在到发现上超过6mm,其他站线上超过8mm;60kg/m及以上钢轨,在允许速度超过120km/h正线上超过4mm,其他正线上超过6mm,到发线上超过8mm,其他站线上超过10mm;可动心轨宽40mm断面及可动心宽20mm断面对应的翼轨垂直磨耗(不含翼轨加高部分)超过4mm.2、岔顶面和侧面的任何部位有裂纹。
3、岔心、辙岔翼轨面剥落掉块,在允许速度大于120km/h 的线路上长度超过15mm,且深度超过 1.5mm;在其他线路上长度超过15mm,且深度超过3mm.4、轨探伤人员和线路(检查)工长认为有伤损的辙岔。
钢轨伤损标准Final revision by standardization team on December 10, 2020.铁道部、铁运2006(146)铁路线路修理规则钢轨、尖轨、可动心轨、辙叉伤损标准第3.4.3条钢轨伤损按程度分为轻伤、重伤和折断三类。
一、钢轨轻伤和重伤标准钢轨轻伤和重伤标准见表3.4.3—1、表—2和表—3。
探伤人员、线路(检查)工长认为钢轨有伤损时,也可判为轻伤或重伤。
二、钢轨折断标准钢轨折断是指发生下列情况之一者:1.钢轨全截面断裂;2.裂纹贯通整个轨头截面;3.裂纹贯通整个轨底截面;4.允许速度不大于160km/h区段钢轨顶面上有长度大于50mm且深度大于10mm的掉块,允许速度大于160km/h区段钢轨顶面上有长度大于30 mm且深度大于5 mm的掉块。
②垂直磨耗在钢轨顶面宽1/3处(距标准工作边)测量。
③侧面磨耗在钢轨踏面(按标准断面)下16 mm.处测量。
折断钢轨应有明显的标记,防止再用。
无缝线路钢轨重伤和折断,应按第条的规定处理。
在桥上或隧道内的轻伤钢轨,应及时进行更换或处理。
第3.9.7条尖轨、可动心轨有下列伤损或病害,应及时修理或更换:一、尖轨尖端与基本轨或可动心轨尖端与翼轨不靠贴大于1mm。
二、尖轨、可动心轨侧弯造成轨距不符合规定。
三、尖轨、可动心轨顶面宽50mm及以上断面处,尖轨顶面低于基本轨顶面、可动心轨顶面低于翼轨顶面2 mm及以上。
四、尖轨、可动心轨顶面宽50nm及以下断面处,尖轨顶面高于基本轨顶面、可动心轨顶面高于翼轨顶面2 mm及以上。
五、尖轨、可动心轨工作面伤损,继续发展,轮缘有爬上尖轨、可动心轨的可能。
六、内锁闭道岔两尖轨相互脱离时,分动外锁闭道岔两尖轨与连接装置相互分离或外锁闭装置失效时。
七、其他伤损达到钢轨轻伤标准时。
第3.9.8条基本轨有下列伤损或病害,应及时修理或更换:一、曲股基本轨的弯折点位置或弯折尺寸不符合要求,造成轨距不符合规定。
