墙体单侧支模施工方案

地下室墙体单侧支模施工方案地下室的建设在现代建筑中占据着重要的地位，而在地下室墙体的支模施工中，单侧支模方案是一种常见的施工方式。

在这篇文档中，我们将详细介绍地下室墙体单侧支模的施工方案，包括施工准备、支模材料和施工步骤等内容。

1. 施工准备在进行地下室墙体的单侧支模施工之前，首先需要进行充分的施工准备工作。

主要包括以下几个方面： - 对支模区域进行清理，确保支模区域的平整和清洁。

-完成地下室墙体的设计方案，确定单侧支模的具体要求。

- 准备好所需要的支模材料和施工工具，确保施工过程中的顺利进行。

2. 支模材料在地下室墙体单侧支模的施工中，常用的支模材料主要包括钢模板、立柱支撑、扣件等。

这些支模材料应该符合相关国家标准，并经过质量检测，以确保施工质量和施工安全。

3. 施工步骤3.1 搭设支模体系•根据设计要求，在地下室墙体的一侧搭设支模体系，包括钢模板、立柱支撑和扣件等。

•确保支模体系的垂直度和水平度，调整支模体系的位置和高度。

3.2 固定支模体系•使用螺栓或其他固定材料固定支模体系，确保支模体系的稳定性和牢固性。

•定期检查支模体系的固定情况，及时进行调整和加固。

3.3 浇筑混凝土•在支模体系搭设完成后，开始进行混凝土的浇筑工作。

•根据设计要求，控制混凝土的浇筑速度和质量，确保墙体的整体性和强度。

3.4 拆除支模•在混凝土达到设计强度后，可以进行支模体系的拆除工作。

•注意在拆除支模体系的过程中，需谨慎操作，以避免对墙体结构造成损坏。

通过以上的施工步骤，地下室墙体单侧支模的施工工作就可以顺利进行。

在实际施工过程中，施工人员应该严格按照设计要求和施工规范进行操作，确保地下室墙体的施工质量和施工安全。

希望这份文档对你了解地下室墙体单侧支模施工方案有所帮助。

如果有任何疑问或需进一步了解，请随时与我们联系。

地下室外墙单侧支模工艺方案
本文档旨在提供地下室外墙单侧支模工艺方案。

1. 工艺介绍
单侧支模工艺是指在墙体的一侧设置支撑模板，通过支撑模板的支撑来实现对墙体的施工。

这种工艺常用于地下室外墙的施工，具有简化施工流程和节约材料的优点。

2. 工艺流程
2.1 准备工作：
- 清理施工区域，确保地面坚实平整；
- 准备支撑模板和相关施工工具。

2.2 模板设置：
- 根据设计要求和施工图纸，确定支撑模板的位置和尺寸；
- 使用支撑杆和连接件将支撑模板固定在墙体一侧；
- 调整支撑模板的垂直度和水平度，确保稳定性和准确性。

2.3 混凝土浇筑：
- 根据施工计划和混凝土供应情况，确定浇筑时间；
- 进行混凝土的搅拌、运输和倒入；
- 使用振动棒对混凝土进行振捣，确保混凝土的密实性。

2.4 混凝土养护：
- 在混凝土浇筑完成后，及时进行养护措施；
- 使用覆盖材料或喷淋水对混凝土表面进行保湿；
- 根据养护周期和施工要求，进行持续的养护工作。

3. 安全注意事项
在进行地下室外墙单侧支模工艺时，需要注意以下安全事项：- 工作人员必须佩戴个人防护装备，如安全帽、手套等；
- 确保支撑模板和连接件的质量良好，避免意外事故；
- 严格按照施工计划和操作规程进行作业，避免施工错误带来的风险。

以上为地下室外墙单侧支模工艺方案的基本内容，具体操作细节请根据实际情况进行调整和补充。

地下室外墙单侧支模搭建方案
介绍
本文档旨在提供一种地下室外墙单侧支模搭建方案，以帮助您有效地完成工程。

方案概述
本方案采用以下步骤进行地下室外墙单侧支模搭建：
1. 调查地基：在施工前，需要对地基进行全面调查和评估，保证地基承载能力足够强。

2. 确定支模位置：根据设计图纸确定支模的位置和尺寸，并进行标记。

3. 固定支模支撑：在地基上设置支模支撑，确保支模的稳固性和均衡负载。

4. 安装支模板：将预制的支模板沿墙壁方向依次安装，固定在支模支撑上。

5. 考虑防水措施：对于地下室外墙，建议在支模板安装完成后进行防水处理，以确保墙体的密封性。

6. 完成支模搭建：按照设计要求，完成支模搭建的所有工作，并进行必要的检查和调整。

安全注意事项
进行地下室外墙单侧支模搭建时，请注意以下安全事项：
- 确保支模支撑的稳定性和坚固性。

- 使用适当的个人防护装备，如安全帽、安全鞋等。

- 遵循施工规范和操作规程，减少人员伤害和工程事故的风险。

- 定期检查支模搭建的质量和安全问题，并及时进行修复。

总结
通过本文档提供的地下室外墙单侧支模搭建方案，您可以有效
地进行工程施工。

然而，请记住在施工过程中始终注意安全事项，
并确保按照设计要求完成所有工作。

如有需要，随时请咨询专业人
士的建议和帮助。

以上是地下室外墙单侧支模搭建方案的内容，希望能对您有所
帮助。

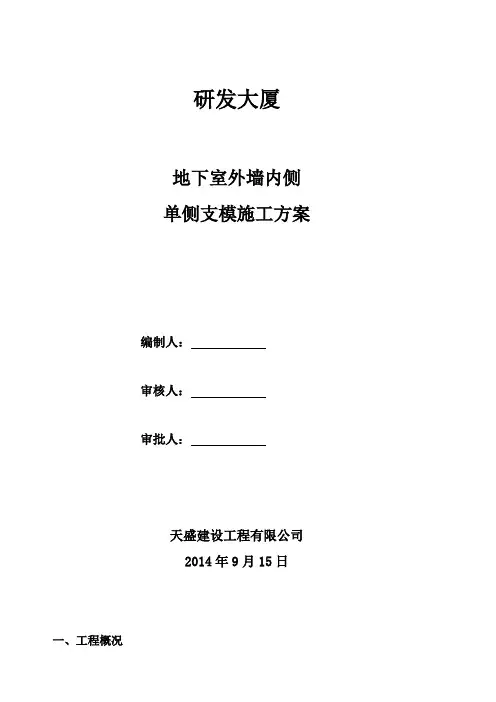

研发大厦地下室外墙内侧单侧支模施工方案编制人：审核人：审批人：天盛建设工程有限公司2014年9月15日一、工程概况1、工程名称：研发大厦2、建设单位：南京美展利医药科技有限公司3、监理单位：南京工大建设监理咨询有限公司4、施工单位：天盛建设工程有限公司5、建设地点：南京市建邺区云龙山路以东6、结构形式：框架剪力墙结构7、建设规模：本工程拟建两栋地上26层，地下2层办公楼；占地面积为13032.29平方米，总建筑面积约92834.40平方米。

±0.000米相当于绝对标高7.6米，地下室外挡土墙厚度为600mm。

8、楼南侧为地下二层,层高至下而上分别为 4.80m、4.80m、地下室外墙厚度为600mm,外墙配筋详见结构图各外墙剖面。

由于地处南京河西新城科技园，为最大限度利用土地资源，地下室外墙边距原设计支护距离较小，加上新增的围护体系尺寸影响，地下室外墙外边至围护桩内侧的局部尺寸无法满足外墙施工操作空间，其中北侧支护距外墙局部尺寸为300～500mm，南侧距外墙200～400mm，（具体详见基坑支护平面图）。

此空间不能满足外墙外防水找平及防水层粘贴，无法按照常规方法对外墙进行双面支模并加固施工，所以只能采用室内单侧支模方案。

美展利研发大厦地下室外墙内侧单侧支模方案3二、编制依据1、美展利研发大厦施工图纸2、《建筑结构荷载规范》GB50009-2012；3、《混凝土结构设计规范》(GB50010-2010)；4、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)；5、《建筑施工模板安全技术规范》（JGJ162-2008）；6、建筑地基基础工程施工质量验收规范（GB50202-2012）7、建筑工程施工质量统一标准（GB50300-2001）美展利研发大厦地下室外墙内侧单侧支模方案8、混凝土结构工程施工质量验收规范（GB50204-2002）9、美展利医药中心地下室基坑围护设计方案。

2.2工作原理混凝土侧压力直接作用在面板上，通过面板将力传至竖向木工字梁，再通过几字梁传至横向槽钢背楞上。

最终传至单侧支架上。

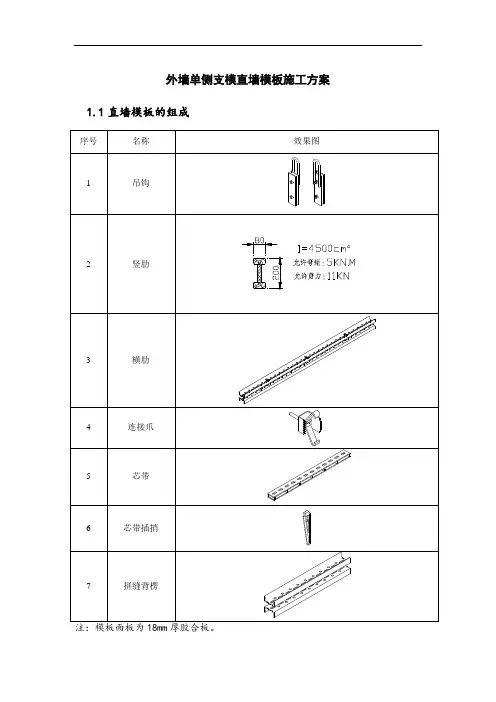

二直墙模板施工要点2.1直墙模板拼缝结点度方向受力，能有效保证角部不开模、不漏浆。

（如下图）3.1直模板拼装流程搭设平台→铺槽钢背楞→铺几字梁→铺面板→钉端头木方→模板堆放在堆放架上。

第二部分单侧支架四单侧支架的组成单侧支架由埋件系统部分和架体两部分组成，其中：埋件系统包括：地脚螺栓、连接螺母、外连杆、外螺母和横梁。

根据本工程地下几层的高度,选择架体高度有以下规格：H=3100标准节、H=2300加高节、H=1800加高节、H=350加高节。

具体看图纸.五模板及支架安装5.1埋件部分安装1、埋件材料选用螺纹二级钢，直径为25mm、L=700mm的螺杆。

地脚螺栓出地面处与砼墙面距离：距砼面距离为200 mm；出地面为130 mm；各埋件杆相互之间的距离为300 mm。

在靠近一段墙体的起点与终点处宜各布置一个埋件，具体尺寸根据实际情况而定。

2、埋件系统及架体示意图见右图，埋件与地面成45度的角度，现场埋件预埋时要求拉通线，保证埋件在同一条直线上，同时，埋件角度必须按45度预埋。

3、地脚螺栓在预埋前应对螺纹采取保护措施，用塑料布包裹并绑牢，以免施工时砼粘附在丝扣上影响上连接螺母。

4、因地脚螺栓不能直接与结构主筋点焊，为保证砼浇筑时埋件不跑位或偏移，要求在相应部位增加附加钢筋，地脚螺栓点焊在附加钢筋上，点焊时，请注意不要损坏埋件的有效直径。

5.2模板及单侧支架安装1、单侧支架相互之间的距离为750 mm。

在地铁底层墙体有倒角，单侧支架支放有一定的困难。

所以在支架后座处放置一砼墩或砖礅，使支架后座坐落在砼墩上。

砼墩为可移动的，大小为200x200 mm高300mm为宜。

支架中部用施工常用的φ48钢管架起具体现场制作，前面用200x100mm木方垫起，具体附图。

2、安装流程：钢筋绑扎并验收后→弹外墙边线→合外墙模板→单侧支架吊装到位→安装单侧支架→安装加强钢管（单侧支架斜撑部位的附加钢管，现场自备）→安装压梁槽钢→安装埋件系统→调节支架垂直度→安装上操作平台→再紧固检查一次埋件系统→验收合格后砼浇筑3、合墙体模板时，模板下口与预先弹好的墙边线对齐，然后安装钢管背楞，临时用钢管将墙体模板撑住。

目录一、编制依据 (1)二、工程概况 (2)2.1现场情况 (2)2.2设计概况 (2)三、施工准备 (3)3.1技术准备 (3)3.2材料准备 (3)3.3隔离剂的选用 (4)3.4机具选用 (4)四、主要施工方法 (5)4.1 外墙外侧模板支设方法 (5)4.2墙体模板支设方法 (8)五、质量保证措施 (12)5.1允许偏差及检查方法 (12)5.2验收方法 (12)5.3消除模板工程质量通病 (12)5.4成品保护措施 (12)六、安全、文明施工 (13)6.1安全施工一般规定 (13)6.2模板工程施工安全防护措施 (14)6.3模板拆除安全技术措施 (14)6.4文明施工措施 (14)6.5消防措施 (14)七、计算书 (15)7.1单侧支架计算 (15)7.2主次龙骨计算 (20)一、编制依据2.1现场情况因2#楼部分产生设计变更，墙体及其迷宫不能使用穿墙螺栓，墙体内侧需采用单侧支模设地脚埋件，外墙外侧支模无法采用地脚埋件的单侧支模的体系，故根据现场情况出具CT实验室墙体单侧支模专项方案。

2.2设计概况3.1技术准备3.1.1熟悉审查图纸项目部主任工程师组织技术、质量人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，同时针对有关施工技术问题和图纸存在的疑点作好记录，通过会审，对图纸中存在的问题，与设计、建设、监理共同协商解决，取得一致意见后，办理设计变更洽商录，作为施工图的变更设计和施工操作依据，并定CT实验室墙体模板支设方案。

3.2.2进行2#楼模板支设方案交底，熟悉分部分项施工方案，学习施工验收规范和质量检验评定标准。

3.2材料准备HG(48×3.5×600mm)253.3隔离剂的选用3.4机具选用机具及工具准备一览表序号名称规格数量进场时间7 水准仪DZS3-1/AL332 18 激光铅垂仪DZJ-3 19 墨斗、线坠 110 单头扳手开口宽：17～19、22～24 811 平刨MB-503 112 压刨MB1065 113 活动扳手最大开口宽65mm 814 锤子重量0.25、0.5kg 1515 钢丝钳长150、175mm 416 水平尺长450、500、550mm 117 钢卷尺50m/30m/5m 1518 直尺2～3m 119 工程检测尺2m 120 塞尺 1四、主要施工方法4.1 外墙外侧模板支设方法4.1主次龙骨及面板选用次龙骨采用50mm×100mm方木，次龙骨间距为150mm；主龙骨采用双排48×3.5mm钢管，主龙骨间距为400mm，面板采用18mm厚覆膜多层板。

地下室外墙单侧支模施工方案地下室外墙单侧支模施工方案。

1. 施工概述本施工方案旨在详细描述地下室外墙单侧支模的施工步骤和注意事项，确保施工质量和安全。

2. 施工准备2.1 施工前应对场地进行勘察，了解地下室外墙的结构和土壤情况。

2.2 准备所需材料和工具，包括钢筋、木模板、模板支撑杆、螺栓等。

2.3 确保施工人员熟悉支模施工的操作流程和安全规范。

3. 支模施工步骤3.1 在地下室外墙的一侧进行支模施工，先根据设计要求确定模板的位置。

3.2 清理施工区域，确保基坑内部干净无障碍物。

3.3 安装模板支撑杆，根据设计要求设置支撑杆的间距和高度。

3.4 安装木模板，确保模板与地面垂直，并采取必要的支撑措施。

3.5 安装螺栓，将模板固定在基坑内墙上，确保稳固牢固。

3.6 进行模板支撑杆和螺栓的检查，确保施工质量和安全。

3.7 模板安装完成后，开始进行混凝土浇筑工作。

4. 施工质量控制4.1 混凝土浇筑前，要检查木模板的固定情况，确保不会移动和变形。

4.2 浇筑混凝土时，要注意浇筑均匀，避免出现渗漏和空洞。

4.3 浇筑完成后，对浇筑部位进行检查，确定没有缺陷和裂缝。

4.4 混凝土养护期间，要采取相应的措施保证养护质量。

附件：1. 支模施工图纸2. 施工安全规范法律名词及注释：1. 土木工程法：土木工程法是指关于土壤、岩石和其他材料的工程特性以及涉及构造物建设和土地开发所用到的设计、施工、检验等技术规范和法规。

2. 基坑工程：基坑工程是指为建造地下构筑物而在地表或地下开挖形成的有一定深度的坑，通常需要进行土方开挖、支护和排水等工作。

地下室外墙单侧支模施工方案。

1. 施工概述本施工方案的目的是详细描述地下室外墙单侧支模的施工步骤和注意事项，确保施工质量和安全。

2. 施工准备2.1 施工前进行场地勘察，了解地下室外墙的结构和土壤情况。

2.2 准备所需材料和工具，包括钢筋、木模板、模板支撑杆、螺栓等。

2.3 施工人员要熟悉支模施工的操作流程和安全规范。

地下室外墙单侧支模施工方案doc.完整版地下室外墙单侧支模施工方案一、工程概述本工程为地下室外墙单侧支模施工方案，主要包括支模构件的安装、固定、脱模等工作。

二、材料准备1. 支模构件：采用钢模板、钢托板等，数量根据实际需要确定。

2. 螺栓：用于连接支模构件，数量根据实际需要确定。

3. 锚杆：用于固定支模构件，数量根据实际需要确定。

4. 橡胶垫片：用于减震，数量根据实际需要确定。

5. 其他：需要根据实际情况准备相应的工具和辅助材料。

三、施工步骤1. 安装支模构件根据设计要求和施工图纸，确定支模构件的位置和布置方式，将支模构件依次安装在地下室外墙的需要支模的位置上。

2. 连接支模构件通过螺栓将支模构件连接起来，确保支模构件的牢固性和稳定性。

3. 固定支模构件在支模构件连接点和地下室外墙之间，使用锚杆进行固定，确保支模构件与地下室外墙的连接牢固可靠。

4. 调整支模构件根据实际情况，对支模构件进行调整，确保其与地下室外墙的贴合度和垂直度。

5. 安装橡胶垫片在支模构件和地下室外墙之间，安装橡胶垫片，以减少震动和噪音。

6. 完成支模施工经过以上步骤，地下室外墙单侧支模施工工作完成。

四、脱模在地下室外墙单侧支模施工完成后，根据混凝土的强度要求，确定脱模时间，进行脱模工作。

五、安全注意事项1. 施工过程中，工人应穿戴好安全防护装备，严格遵守施工现场的安全规定。

2. 在进行支模构件连接和固定时，应确保每个连接点都牢固可靠，以防意外事故发生。

3. 在进行支模构件调整和脱模时，应注意操作规范，避免损坏支模构件和地下室外墙。

4. 如遇恶劣天气或其他不可抗因素，应采取相应的措施，确保施工安全。

附件：地下室外墙支模施工图纸、施工现场照片法律名词及注释：1. 支模：也称为脚手架模板，用于支撑混凝土结构的施工过程中的模板。

2. 脱模：指混凝土达到一定强度后，将模板拆除的过程。

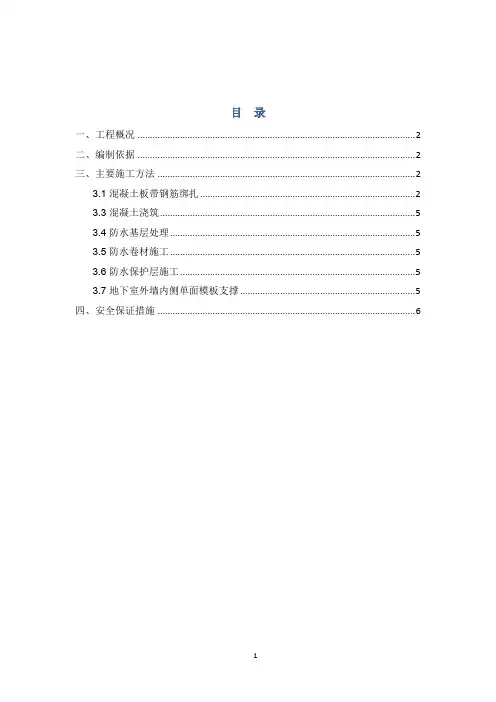

目录一、工程概况 (2)二、编制依据 (2)三、主要施工方法 (2)3.1混凝土板带钢筋绑扎 (2)3.3混凝土浇筑 (5)3.4防水基层处理 (5)3.5防水卷材施工 (5)3.6防水保护层施工 (5)3.7地下室外墙内侧单面模板支撑 (5)四、安全保证措施 (6)地下室外墙局部单面支模施工方案一、工程概况本工程西南局部外墙距外侧护坡桩距离过小（具体部位见附图），经现场实测距离为200mm-300mm。

造成该部位外墙与护坡桩间距离不能满足双面支模的要求。

由于该墙体的厚度较厚,模板的侧压力较大,且无法采取止水对拉螺栓进行加固,只能靠单侧的模板支架来承受混凝土的全部侧压力,这就为单面模板施工带来了极大的困难。

所以,本工程支撑系统、模板支撑系统的接茬处理成为本工程施工设计和质量控制的关键。

二、编制依据三、主要施工方法混凝土板带钢筋绑扎→外侧模板支设→混凝土浇筑→防水基层处理→防水卷材铺贴→防水保护层→外墙钢筋绑扎→地下室外墙内侧单面模板支撑→混凝土浇筑3.1混凝土板带钢筋绑扎混凝土板带钢筋从地下车库垫层生根，绑扎C12双层双向间距300mm。

混凝土板带高度为高出地下室外墙200mm。

详见下图：3.2外侧模板支设在混凝土板带对应位置浇筑地下车库垫层时预埋C25钢筋作为模板支撑点，模板横龙骨间距为300-500mm，脚手架采用直径48mm壁厚3.5mm，支撑体系详见下图：混凝土板带单侧模板示意图1-1截面示意图3.3混凝土浇筑本次加固工程，混凝土浇筑采用汽车泵浇筑。

混凝土工程施工工艺详见《混凝土施工方案》。

3.4防水基层处理混凝土板带表面采用抹灰进行防水基层处理，防水层基底表面抹20厚1:2水泥砂浆，表面压光。

抹灰后应及时进行养护，不得有开裂空鼓等现象。

3.5防水卷材施工防水卷材为4+3两层自粘防水同地下室外墙防水。

防水工程施工工艺详见《地下防水施工方案》。

3.6防水保护层施工防水保护层采用1：2水泥砂浆挂网抹灰，抹灰前应使用专业界面处理剂进行表面拉毛处理，以保证粘结牢固无空鼓、脱落现象。

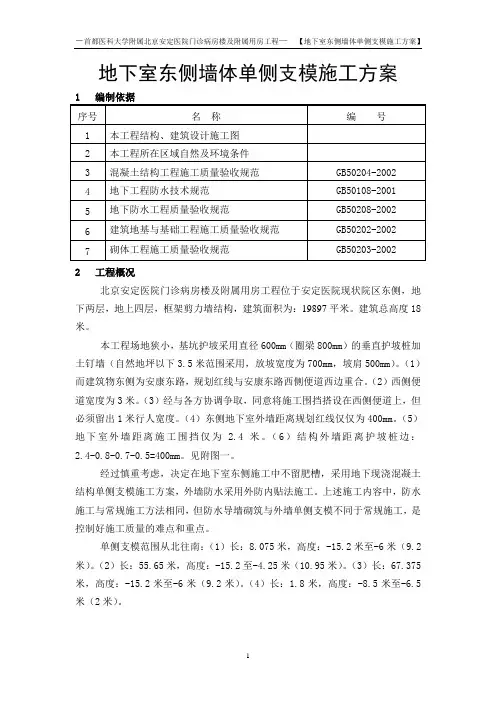

地下室东侧墙体单侧支模施工方案1 编制依据2 工程概况北京安定医院门诊病房楼及附属用房工程位于安定医院现状院区东侧，地下两层，地上四层，框架剪力墙结构，建筑面积为：19897平米。

建筑总高度18米。

本工程场地狭小，基坑护坡采用直径600mm（圈梁800mm）的垂直护坡桩加土钉墙（自然地坪以下3.5米范围采用，放坡宽度为700mm，坡肩500mm）。

（1）而建筑物东侧为安康东路，规划红线与安康东路西侧便道西边重合。

（2）西侧便道宽度为3米。

（3）经与各方协调争取，同意将施工围挡搭设在西侧便道上，但必须留出1米行人宽度。

（4）东侧地下室外墙距离规划红线仅仅为400mm。

（5）地下室外墙距离施工围挡仅为 2.4米。

（6）结构外墙距离护坡桩边：2.4-0.8-0.7-0.5=400mm。

见附图一。

经过慎重考虑，决定在地下室东侧施工中不留肥槽，采用地下现浇混凝土结构单侧支模施工方案，外墙防水采用外防内贴法施工。

上述施工内容中，防水施工与常规施工方法相同，但防水导墙砌筑与外墙单侧支模不同于常规施工，是控制好施工质量的难点和重点。

单侧支模范围从北往南：（1）长：8.075米，高度：-15.2米至-6米（9.2米）。

（2）长：55.65米，高度：-15.2至-4.25米（10.95米）。

（3）长：67.375米，高度：-15.2米至-6米（9.2米）。

（4）长：1.8米，高度：-8.5米至-6.5米（2米）。

3 防水导墙砌筑单侧支模用的防水导墙按挡土墙考虑，砌成240mm厚，由于护坡桩存在偏差，防水导墙厚度按照300mm考虑。

自垫层砌筑至-6米或-4.25米，分三步砌筑，（-15.2米至-12.0米，-12.0米至-8.5米，-8.5米至顶）；部分由-8.5米砌筑至-6.5米。

（一次砌筑到位）。

每步的顶上与中间部位设置240mm（宽）*200mm （高）的圈梁，用C20的细石混凝土浇筑。

防水导墙内侧用1：2.5水泥砂浆做20mm厚的放水找平层，待防水施工完成后，再做20mm厚1：3水泥砂浆保护层。

地下室外墙单侧支模施工方法一、地下室墙体模板基础墙体采用竹-木结构拼装模板，采用12mm竹胶板，40*85mm 间距200mm木方与100*100mm间距600mm木方间隔作竖向内背楞，四根φ48钢管作横竖向外背楞。

墙模板一次支设到顶，支撑体系为满堂红钢管脚手架，为防止破坏防水卷材，外墙顶撑钢筋，双F型卡端部加焊钢板，模板拼缝处均加海棉条，防止跑浆。

地下三层人防内墙为临空墙时，穿墙螺栓亦在中部加焊密闭钢板。

外墙模板内支撑双F型卡地下室内外墙及窗全部采用竹胶板木模。

模板接缝处采用子母口连接模板。

施工步骤：1.在地下室外墙内侧予埋φ22钢筋作为地锚，根据支撑高度，按照45。

角设置，间距1000 mm。

在导墙模板安装完成后，在距离上口150mm处在模板上打φ14洞，预埋φ14螺栓丝杆，间距600mm,作为外墙模板支设时的加固点，防止模板上浮。

在外墙模板配制、安装时，按照600mm间距在模板下口打φ14洞，将模板固定到提前预埋的螺栓上，用“3”型卡将模板与钢管固定。

2.地下室外墙木制大模板，竖向用100*100 mm木方，间距为600 mm 与50*100 mm木方，间距为200 mm，间隔配合作为竖肋；横肋为两根φ48钢管，底部第一排距导墙面250mm，下部三排500mm，上部两排600mm,水平间距600mm。

并在100mm*100 mm木方上安装加工好的螺栓与作为横肋的双根直径φ48架子管锁定。

拉结螺栓的竖向间距同作为横肋的钢管。

墙体模板沿高度方向设三道斜撑，一道拉接。

内侧顶在周围内墙或框架柱上，距离较大的部位在底板施工时加设地锚。

每面墙的模板支设加固后必须用线锥调垂直。

见下图3、扶壁柱处模板安装：根据工程特点，扶壁柱尺寸500mm*500mm，外突出部分尺寸地下三层为150mm,地下二层、地下一层为200mm一致，综合考虑，做到模板周转使用。

扶壁柱引、阳角配制同一尺寸，见下图：在加固时竖向设置三道斜支撑，上下间距为1200mm，800mm，600mm；并有水平支撑顶固与阴角100mm*100mm木方上扶壁柱模板组拼图4、转角圆弧模板安装：根据混凝土的浇筑高度3600mm、墙体厚度350mm、以往的成熟的施工经验，在建筑物转角圆弧处，采用竹胶板做面板，50mm*100mm 木方做竖肋，间距200mm；Φ25钢筋做横肋，间距400mm，配置整体模板，再按照600mm间距用钢管做竖向肋，加工弧形钢管做600mm 横肋，增强其整体性,并与满堂红脚手架做水平、斜支撑加固，模板底部加钢筋拉接一道。

地下室南北挡土墙单侧支模施工方案一、工程概况本工程地下室为一层，地下室层高4.2m（结构施工高度为3.85m），地下室混凝土挡土墙厚度为300㎜。

受场地条件的约束，本工程在深基坑土方开挖时，南北两侧边土钉墙距挡土墙的距离较小(底部约350㎜)，未留土建工程施工作业面，根据交底会议确定，混凝土挡土墙外侧采用砖胎模作为外侧模板，外墙内侧仍需支设模板，形成了混凝土挡土墙内侧模板的单侧支模，即地下室挡土墙模板支设时无法采用常规的对拉螺栓加固，其内侧模板须采用单侧支撑加固的措施。

二、施工方案为了确保达到清水混凝土的质量要求，地下室墙、柱及梁模板采用15mm厚镜面多层板，顶板模板采用12mm厚竹胶板，龙骨采用60×80方木，模板支撑系统采用钢管扣件式脚手架。

柱模采用方钢加固。

南北混凝土挡土墙内侧采用15mm厚镜面多层板，龙骨采用60×80方木，龙骨间距250mm，龙骨外用双层钢管将多层板拼装成大块墙模板，用塔吊吊装就位。

东西挡土墙不采用砖胎模，混凝土外墙采用新型对拉止水螺栓加固，对拉螺栓直径φ14mm，对拉螺栓横向和竖向间距均为406mm，南北砖胎模部位，混凝土外墙内侧模板为单侧支模。

为了确保单侧支模牢固可靠，在墙体混凝土浇筑时不发生变形、移位、跑模，根据本工程的实际情况和现场条件，采取以下措施：（1）地下室模板支撑系统采用钢管扣件式满堂架，支撑立杆间距纵、横方向均按900mm布置（遇有梁部位间距可适当调整）,支撑架搭设时，纵横方向必须全部用横杆连接成整体，且每隔3m设一道剪刀撑，以增加支撑架的整体稳定性。

（2）地下室结构采用墙、柱与顶板分开施工，施工缝分别留在基础梁顶面和框架梁底部。

为了防止墙模受砼侧压力而产生胀模、防止水平支撑位移，在浇筑底板时，埋设2排地锚，纵向间距为1M，地锚可采用短钢管或者Φ28的短钢筋。

地锚处放置纵向水平钢管与斜撑和剪刀撑采用扣件连接。

（3）墙模板用钢管水平撑杆与满堂支撑架连接，水平撑杆竖向间距为500mm，横向间距为500mm，水平撑杆长度不小于3m，并应保证撑杆在支撑架的水平连杆上至少有三道用扣件扣紧。

地下室外墙单边支模方案地下室外墙单边支模方案一、方案概述地下室外墙单边支模方案旨在介绍地下室施工中的外墙单边支模施工方案，包括施工步骤、施工材料以及安全注意事项。

二、施工步骤1. 准备工作1.1 确定施工图纸，了解外墙单边支模的尺寸和形状要求。

1.2 确定施工现场的地质情况和环境要求，做好相应的安全防护措施。

1.3 检查模板和支撑材料的完整性和稳定性，并进行修复或更换。

2. 固定支撑材料2.1 根据设计要求和模板尺寸，选择适当的支撑材料。

2.2 在地面上布置支撑材料，确保支撑点之间的水平和垂直距离符合要求。

2.3 用钢筋模板支撑柱固定住支撑材料，确保支撑的稳定性和强度。

3. 安装模板3.1 预先测量和标记地下室外墙的尺寸和位置。

3.2 根据测量结果和标记，将模板安装在支撑材料上。

3.3 使用螺栓或其他固定工具固定模板，确保模板与支撑材料之间的连接牢固。

4. 进行混凝土浇筑4.1 在模板安装完成后，根据设计要求安装钢筋。

4.2 准备混凝土，并确保掺配比例合适。

4.3 进行混凝土浇筑，确保混凝土均匀分布并充分振实。

4.4 用振动器在混凝土浇筑完成后进行振动，确保混凝土密实。

5. 模板拆除5.1 等待混凝土硬化到一定程度后，可以进行模板的拆除。

5.2 在拆除模板之前，检查混凝土的强度是否满足要求。

5.3 拆除模板并清理施工现场，确保地下室外墙施工完成。

三、施工材料1. 模板材料：常见的模板材料包括钢模板、木模板和塑料模板等。

2. 支撑材料：常见的支撑材料包括支撑柱、木方和钢托等。

3. 钢筋：根据设计要求选择合适的钢筋类型和规格。

4. 混凝土：根据设计要求配制合适的混凝土。

四、安全注意事项1. 在施工过程中，严格遵守相关施工规范和安全操作规程。

2. 使用合格的施工材料，杜绝使用破损或劣质材料。

3. 定期检查和维护支撑材料，确保支撑稳定可靠。

4. 严格执行施工现场的安全措施，确保现场人员的安全。

5. 在混凝土浇筑过程中，避免发生混凝土坍塌和钢筋露出等安全问题。

地下室外墙单侧支模工程方案背景介绍本文档旨在为地下室外墙单侧支模工程提供方案。

该方案旨在确保工程的安全、高效和经济性。

工程方案概述地下室外墙单侧支模工程方案如下：1. 地下室外墙单侧支模选用钢模板作为支模材料，因其具有高强度、耐重压等特点。

2. 在支模前，需对施工现场进行清理与平整处理，确保工作环境安全整洁。

3. 支模过程应根据具体地质条件以及工程要求进行护坡设计，以避免土方失稳引发事故。

4. 在支模前，需根据设计要求制定支模施工方案，确保支模操作顺利进行。

5. 支模中要注意检查支模材料的安装情况，确保每一块钢模板的稳固性与连接牢固性。

6. 注意支模的定位准确性，保证墙体的垂直度和平整度。

7. 在支模中，应合理布置和设置支撑杆、支撑架等支模辅助工具，以确保支模的稳定性。

8. 支模过程中要定期检查支模结构的稳定性，确保施工安全。

9. 支模完成后，应进行验收工作，确保支模工程符合设计要求和规范要求。

10. 验收合格后，可进行拆模工作，并按照工程进度进行后续施工工作。

安全措施1. 使用钢模板时，操作人员应佩戴合适的工作服和安全帽，以保护自身安全。

2. 操作人员应定期检查支模结构，及时修复或更换损坏的支撑杆、支撑架等。

3. 在支模过程中，操作人员应相互配合，确保作业过程中的安全。

4. 操作人员应遵守施工现场管理规定，不随意改动或移动支模结构。

经济性考虑1. 钢模板具有多次重复使用的特点，可以降低材料成本。

2. 钢模板具有高强度，可以减少墙体厚度，降低材料消耗。

3. 钢模板施工工期短，可以缩短工程周期，节省人力和资源成本。

结论通过使用钢模板作为地下室外墙单侧支模材料，结合合理的施工方案和安全措施，可以确保工程安全、高效和经济。

在实施过程中，操作人员应密切配合，并按照相关要求进行施工和验收，以保证工程质量。

注：以上内容为针对用户需求的简要描述，具体施工方案和安全措施应根据具体工程条件及相关法律法规进行详细设计和制定。

单侧墙体侧模板施工方案在建筑施工中，单侧墙体侧模板施工是一项重要的任务，它直接影响着建筑物的质量和外观。

本文将介绍单侧墙体侧模板施工的方案及步骤。

一、准备工作1.测量与定位：在进行单侧墙体侧模板施工之前，首先需要进行准确的测量与定位，确定墙体的位置和尺寸。

2.材料准备：准备好所需的模板板材、模板支撑、连接件、模板楔子等材料。

3.施工人员配备：确定参与施工的人员数量，并为他们提供必要的安全装备。

二、施工步骤1.架设模板支撑：根据设计要求和测量结果，在墙体侧面架设模板支撑，确保支撑的平整和垂直度。

2.安装模板板材：将模板板材固定在支撑上，采用连接件进行连接，并利用楔子进行调整，确保模板的稳固性和平整度。

3.验收与调整：完成模板安装后，进行验收并进行必要的调整，确保墙体表面平整度和垂直度符合要求。

4.浇筑混凝土：待模板安装完毕并验收合格后，可以进行混凝土浇筑作业，注意浇筑过程中的均匀性和密实性。

5.拆除模板：待混凝土充分凝固之后，可以拆除模板，注意避免损坏墙体表面，确保施工质量。

三、施工质量控制1.材料质量控制：对所用材料进行检查和验收，保证材料质量符合标准要求。

2.工艺流程控制：严格按照施工方案的步骤进行施工，确保施工过程规范、合理。

3.现场质量检查：施工过程中应定期进行现场质量检查，发现问题及时处理。

4.施工记录管理：对施工过程进行记录和备份，以备日后查验和总结经验。

四、安全注意事项1.佩戴安全帽、安全鞋：施工人员在工地上务必佩戴好安全帽和安全鞋。

2.遵守操作规程：严格遵守相关的操作规程和安全操作规范。

3.防止高处坠落：在搭设模板支撑和安装模板板材时，要注意防止高处坠落事故的发生。

4.使用合格设备：使用符合标准要求的设备和工具，确保施工安全。

五、总结单侧墙体侧模板施工是一项细致而重要的工作，只有严格按照方案和规范进行操作，才能保证施工质量和安全。

希望本文介绍的施工方案能对相关人员在实际施工中有所帮助。

地下室外墙单边支模方案一、工程概况地下室底板北侧与华融交界处，由于华融早于我司施工浇筑底板,并且均压红线施工.现场实际情况为我司底标高低于华融，高低跨处土方坍塌严重，并导致我司无法进行施工生产.二、支模方案经我司慎重考虑后决定该处外墙与华融高差段做单面支模处理,采用钢管三角斜撑作支撑系统，木胶板作为模板面板，4×8mm 方木为次龙骨，48×3。

0mm钢管为主龙骨.并在支模顶部安设300mm＊4mm后止水钢板,且因考虑该段高度外侧已无法进行防水卷材的施工，需靠混凝土自身进行防水,故此处浇筑的混凝土为C35P10（原为C35P8）.支模高度为2m。

详图见附件：单边支模的范围、取消防水卷材的范围、增加止水钢板的范围、现场现状的照片.三、单边支模构造1、模板形式（1)面板采用木胶板，用钉子与次龙骨连接，主龙骨用铁丝钩住次龙骨。

（2）支撑系统采用48×3。

0mm钢管，扣件连接，地面埋设地锚与支撑体系相连,次龙骨间距不大于200mm,主龙骨间距不大于500mm。

2、支撑系统支撑系统要保证模板的牢固性和稳定性。

各构件连接需牢固可靠。

(1）斜撑钢管斜撑上主龙骨的水平杆，用顶托顶住不可松动。

(2)地锚地锚用48×3。

0mm短钢管埋入底板下250mm并与底板钢筋焊接,延板墙段依次均匀分布，间距1。

5m。

(3）扫地杆距地300mm处设置扫地杆，扫地杆与地锚需连接牢固。

(4）防上浮措施：靠模板底部沿长度方向＠900设Φ12膨胀螺丝，用Φ10短钢筋一端与膨胀螺丝,另一端与底排拉结螺栓焊接、防止模板上浮。

四、施工要点1.支撑体系需牢固、安全、可靠。

保证墙体平整，不变形。

2.主龙骨的水平杆与斜撑的连接，斜撑与扫地杆的连接完全靠扣件固定，扣件必须拧紧。

3.地锚在荷载作用下产生水平和向上分力靠地锚拉牢，所以地锚与扫地杆的连接、扫地杆与主龙骨的连接是整个体系最重要的一道工序，必须确保它的稳定性。

超高墙体单侧支模施工工法河北建工集团有限责任公司1、前言城市土地资源珍贵，许多地下工程外墙与用地红线距离较近，同时随着深基坑支护技术的发展，垂直支护被广泛采用，地下工程的外墙施工采用双侧支模无法实现，必须采用单侧支模。

传统的单侧支模工艺是采用钢管搭设排架作为模板的支撑体系，该工艺使用钢管数量大，搭设周期长，一次支模高度较低，且易出现模板上浮、胀模、混凝土墙面平整度、垂直度差等缺陷，施工质量难以保证。

对于高度较大墙体支模，施工难度更大。

河北建工集团有限责任公司在进行北京奥林匹克公园地下空间Ⅱ段工程施工中，完成了《超高墙体单侧支模施工技术应用研究》的课题，该成果2008年1月通过河北省建设厅鉴定，达到国内领先水平，获河北省建设行业科技进步奖。

2007年形成了《超高单侧支模施工工法》河北省省级工法。

该工法有效解决了单侧墙体模板加固的难题，且因无需采用对拉穿墙螺栓，增加了墙体的刚性防水性能，提高了墙体混凝土的观感质量，减少了钢材的浪费，具有明显的经济效益和社会效益。

此工法应用到水厂工程中，节省对拉螺栓的使用，经济环保，同时可提高墙体的防水效果。

2、工法特点2.0.1 单侧支模模架装拆方便，支设速度快，省时省力；2.0.2 有效保证了墙体的垂直度、平整度，克服了常见的胀模、漏浆、错台等质量通病；2.0.3 可一次性支设模板高度7.5米，对于较高墙体可减少水平施工缝的留置数量，利于墙体防水；2.0.4对超高墙体来讲，底部混凝土侧压力很大，模板体系的设计要求非常高，模板的刚度要满足使用要求；2.0.5 不需对拉螺栓，经济环保的同时可提高防水效果。

3、适用范围在保证有操作空间的前提下，在高度7.5m内可适于任何单侧墙体模板，包括地下室（地下空间）外墙模板，污水处理厂池壁模板，道桥边坡护墙模板等与此类同的模板。

正常情况下，最高单侧支架须占用约4m宽的操作空间。

4、工艺原理单侧支模主要是利用型钢三角桁架和预埋件，作为模板的支撑系统，将模板固定牢固。

地下室墙体单侧支模施工方案一、工程概述二、施工准备1.准备支模所需的预制板或木质模板，并进行检查和验收。

2.设计并搭建支模支撑结构，包括支撑柱、水平支撑梁等，并进行检查和验收。

3.对土方进行必要的处理和加固，确保土方的稳定性和承载能力。

4.安排施工人员，并进行必要的技术交底和安全培训。

三、支模施工1.根据设计要求和墙体尺寸，选取合适的预制板或木质模板进行支模。

2.在墙体一侧的土方上铺设底模板，并进行水平校正。

3.对模板进行纵向固定，确保模板的稳定性。

4.根据设计要求和墙体结构，立起支模支撑柱，固定在底模板上。

5.根据需要，设置适当数量和位置的水平支撑梁，固定在支撑柱上。

6.钢筋预埋施工：根据设计要求，在墙体模板中预留出钢筋的安装位置，并进行校核和验收。

7.钢筋安装：根据设计要求，在模板中安装钢筋，并进行纵向和横向的连接和固定。

8.混凝土浇筑：在支模中间的墙体模板之间进行混凝土的浇筑工作，保证混凝土的质量和密实度。

9.混凝土养护：对已浇筑的混凝土墙体进行养护，保持适宜的湿度和温度。

四、施工注意事项1.在支模过程中，要确保墙体模板的稳定性和水平度，以保证墙体施工的准确性和质量。

2.在钢筋预埋和安装过程中，要严格按照设计要求进行操作和验收，确保钢筋的质量和安全性。

3.在混凝土浇筑过程中，要注重混凝土的均匀性和密实度，以保证墙体的强度和耐久性。

4.在混凝土养护过程中，要根据混凝土的特性和环境条件，进行适当的湿养护和温养护，以保持混凝土的正常固化和强度发展。

五、施工安全措施1.施工人员必须佩戴个人防护装备，并按照安全操作规程进行施工。

2.施工现场必须设置明显的安全警示标志，并进行必要的安全警示宣传。

3.安排专人负责施工现场的安全管控和事故处置工作。

4.施工现场必须保持整洁，杂物和危险物品必须妥善保管和处置。

5.施工过程中，要加强施工现场的巡查和监控，及时发现和处置安全隐患。

六、施工质量控制1.在支模施工过程中，要根据设计要求进行严格的尺寸控制和纵横偏差的检查。
